INSTRUKCJA OBSŁUGI Chill RB 7025 SEVERIN

PL Robot odkurzający • Instrukcja obsługi 105

Prístroj zapnite nasledovne:

RB7025.book Seite 104 Dienstag, 16. Oktober 2018 2:47 14105

Dziękujemy 1Dziękujemy Droga Klientko! Drogi Kliencie!

Życzymy wiele radości z produktu marki SEVERIN i dziękujemy za okazane nam zaufanie.

Informacje o instrukcji obsługi

Niniejsza instrukcja obsługi zawiera ważne porady na temat bezpieczeństwa i obsługi urządzenia.

Nieprzestrzeganie instrukcji obsługi może prowadzić do obrażeń ciała i uszkodzenia urządzenia.

Proszę zachować instrukcję obsługi. Przy przekazywaniu urządzenia innej osobie należy także

przekazać instrukcję.

Przed pierwszym użyciem dokładnie przeczytać instrukcję obsługi.

Wskazówki dotyczące bezpieczeństwa 106

Ładowanie akumulatora 111

Dopasowanie urządzenia do podłoża 112

Sprzątanie pomieszczenia 113

Opróżnianie zbiornika kurzu 114

Czyszczenie urządzenia 116

Usuwanie problemów 117

Akcesoria i gwarancja 120

PL RB7025.book Seite 105 Dienstag, 16. Oktober 2018 2:47 14106

Wskazówki dotyczące bezpieczeństwa 2 Wskazówki dotyczące bezpieczeństwa Bezpieczeństwo określonych grup osób

– Niniejsze urządzenia wolno użytkować dzieciom powyżej 8 lat oraz

osobom o ograniczonej zdolności fizycznej, czuciowej lub intelektu-

alnej i osobom nie mającym doświadczenia i/lub znajomości sprzętu,

pod warunkiem że odbywa się to pod nadzorem lub po zapoznaniu

się z zasadami bezpiecznego użytkowania sprzętu oraz ewentualny-

mi zagrożeniami z nim związanymi.

– Dzieciom nie wolno bawić się urządzeniem, na niego stawać ani sia-

dać. Bez nadzoru nie wolno dzieciom czyścić ani wykonywać prac

konserwacyjnych przewidzianych dla użytkownika.

– Dzieci poniżej 8 lat trzymać z dala od urządzenia i przewodu zasila-

– Materiały opakowaniowe trzymać i utylizować poza zasięgiem dzie-

ci. W innym przypadku istnieje niebezpieczeństwo uduszenia.

Właściwie podłączyć urządzenie

Urządzenie jest ładowane prądem elektrycznym i istnieje przy tym ge-

neralne zagrożenie porażenia prądem. Należy szczególnie zwracać

uwagę na następujące punkty:

–Należy podłączać zasilacz tylko do gniazdek odpowiadających da-

nym na tabliczce znamionowej zasilacza.

– Przed użyciem sprawdzić urządzenie i zasilacz pod kątem ewentu-

alnych uszkodzeń. Nigdy nie używać uszkodzonego urządzenia lub

urządzenia z uszkodzonym zasilaczem.

– Nigdy nie próbować samodzielnej naprawy urządzenia lub jego za-

silacza. Aby uniknąć zagrożeń, należy zlecać naprawy urządzenia i

zasilacza wyłącznie naszemu serwisowi. Uszkodzone urządzenie

lub zasilacz należy oddać do naprawy w sklepie specjalistycznym

lub w serwisie SEVERIN.

RB7025.book Seite 106 Dienstag, 16. Oktober 2018 2:47 14107

Wskazówki dotyczące bezpieczeństwa

– Nie zanurzać urządzenia i zasilacza w wodzie lub innych płynach.

Nie wystawiać urządzenia i zasilacza na działanie deszczu i wilgoci.

Nie używać urządzenia na wolnym powietrzu i w pomieszczeniach o

wysokiej wilgotności.

– Nie dotykać zasilacza mokrymi rękami. Przy wyciąganiu zasilacza z

gniazda należy zawsze ciągnąć za zasilacz.

–Zwracać uwagę na to, aby przewód zasilacza nie został załamany,

zakleszczony, aby nic po nim nie przejechało i aby nie miał kontaktu

ze źródłami wysokiej temperatury, wilgocią i ostrymi krawędziami.

Uważać, aby przewód zasilacza nie powodował zagrożenia potknię-

– Przed czyszczeniem lub konserwacją urządzenia oraz przed wymia-

ną osprzętu należy wyłączyć urządzenie i upewnić się, że zasilacz

nie jest podłączony.

Bezpieczne obchodzenie się z akumulatorami

Niewłaściwe obchodzenie się z akumulatorami grozi obrażeniami ciała

– W razie konieczności wymiany akumulatora należy zwrócić się do

sklepu specjalistycznego lub serwisu SEVERIN. Nigdy nie wymie-

niać akumulatora samodzielnie. Nie zastępować akumulatora innymi

akumulatorami lub bateriami.

– Przed wyjęciem akumulatora upewnić się, że zasilacz jest wycią-

– Nigdy nie rozbierać akumulatorów, nie wystawiać na działanie wyso-

kiej temperatury ani nie wrzucać w ogień.

RB7025.book Seite 107 Dienstag, 16. Oktober 2018 2:47 14108

Wskazówki dotyczące bezpieczeństwa

– Nie wystawiać na bezpośrednie działanie promieni słonecznych.

- W przypadku składowania do 3 miesięcy przestrzegać następu-

jących temperatur: -20 – +45 °C

- W przypadku składowania powyżej 1 roku przestrzegać następu-

jących temperatur: -20 – +20 °C

– Nigdy nie zwierać akumulatorów, tzn. nie dotykać równocześnie obu

biegunów, szczególnie nie przedmiotami przewodzącymi prąd. Tak

przechowywać akumulatory, aby podczas składowania nie doszło

do ich zwarcia przez inne akumulatory lub metalowe przedmioty.

–Do ładowania akumulatorów używać wyłącznie dostarczonego zasi-

lacza. W żadnym wypadku nie ładować akumulatora innym zasila-

czem. Z kolei dostarczony zasilacz stosować wyłącznie do ładowa-

nia akumulatora tego urządzenia.

–Po zakończeniu okresu użytkowania wyjąć akumulator w opisany

sposób. Następnie niezwłocznie oddać akumulator do odpowiednie-

go punktu zbiórki w pobliżu i w ten sposób zapewnić jego bezpieczną

i ekologiczną utylizację. Nigdy nie wrzucać akumulatorów do odpa-

–Niewłaściwe obchodzenie się może powodować wyciek z akumula-

tora. Nie stosować akumulatora, jeśli jest uszkodzony lub jeśli doszło

-Jeśli dojdzie do wycieku, należy unikać kontaktu w wyciekłym pły-

-Jeśli dojdzie do kontaktu z płynem, należy go obficie spłukać. W

przypadku wystąpienia następstw (obojętne jakiego rodzaju) na-

leży udać się do lekarza.

RB7025.book Seite 108 Dienstag, 16. Oktober 2018 2:47 14109

Wskazówki dotyczące bezpieczeństwa

Zastosowanie zgodne z przeznaczeniem

Urządzenie wolno stosować jedynie w gospodarstwie domowym. Urzą-

dzenie wolno stosować jedynie do czyszczenia płaskich, normalnie za-

brudzonych twardych podłóg. Najlepsze wyniki sprzątania uzyskuje się

przy tym w małych, zwartych pomieszczeniach.

Jeśli okrągłe szczotki nie są zamontowane, to wolno je stosować także

na wykładzinach z krótkim włosiem.

Każde inne zastosowanie jest niezgodne z przeznaczeniem i jest niedo-

Aby zapobiec obrażeniom ciała, pożarom i szkodom, nie wolno

stosować urządzenia do odkurzania:

– ludzi, zwierząt i roślin, (Otwór zasysający należy zawsze trzymać z

dala od części ciała, włosów i odzieży.)

– żarzących się, palących się lub tlących cząsteczek (np. popiół, wę-

giel, węgiel drzewny, papierosy, zapałki),

łatwopalnych materiałów lub tonerów,

– wody lub innych płynów, np. środków do czyszczenia dywanów na

– ostrych przedmiotów, takich jak odłamki szkła, gwoździe lub gruz bu-

Ponadto zabronione są:

– Samodzielna przebudowa oraz naprawy urządzenia i zasilacza.

–Używanie bez poprawnie włożonego worka na pył, filtra i pokrywy.

–Używanie w pomieszczeniach, w których stoją kruche lub łatwo

przewracające się przedmioty. Tak przygotować pomieszczenia,

aby stosowanie urządzenia nie mogło spowodować szkód.

–Używanie, przechowywanie lub ładowanie na wolnym powietrzu.

– Stawianie przedmiotów na urządzeniu.

RB7025.book Seite 109 Dienstag, 16. Oktober 2018 2:47 14110

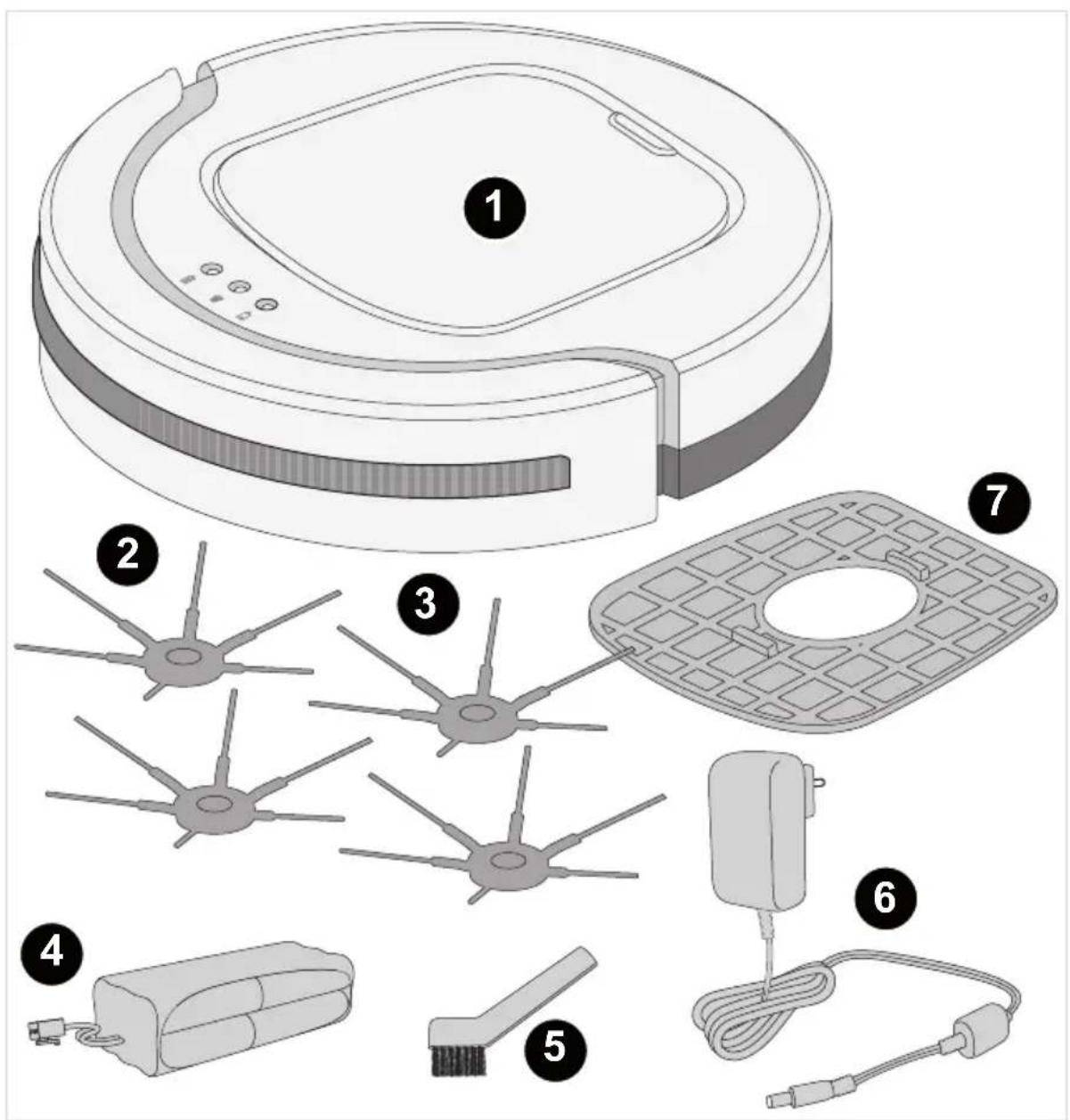

Wypakowanie 3 Wypakowanie 1. Wypakować urządzenia i wyposażenie.

2. Sprawdzić kompletność dostawy (patrz ilustracja).

1 Robot odkurzający CHILL

3 Zapasowe okrągłe szczotki

5 Pędzel do czyszczenia

– bez ilustracji: Instrukcja eksploatacji

RB7025.book Seite 110 Dienstag, 16. Oktober 2018 2:47 14111

Ładowanie akumulatora 4 Ładowanie akumulatora Wskazówka:

Przed pierwszym użyciem usunąć ostrożnie przezroczystą osłonę z wyłącznika. Nie stosować do

tego ostrych przedmiotów, które mogą uszkodzić urządzenie.

Najlepiej jest ładować akumulator przed każdym użyciem, szczególnie, gdy urządzenie długo nie

jest stosowane. Zwiększa to żywotność akumulatora i zapewnia długie cykle czyszczenia.

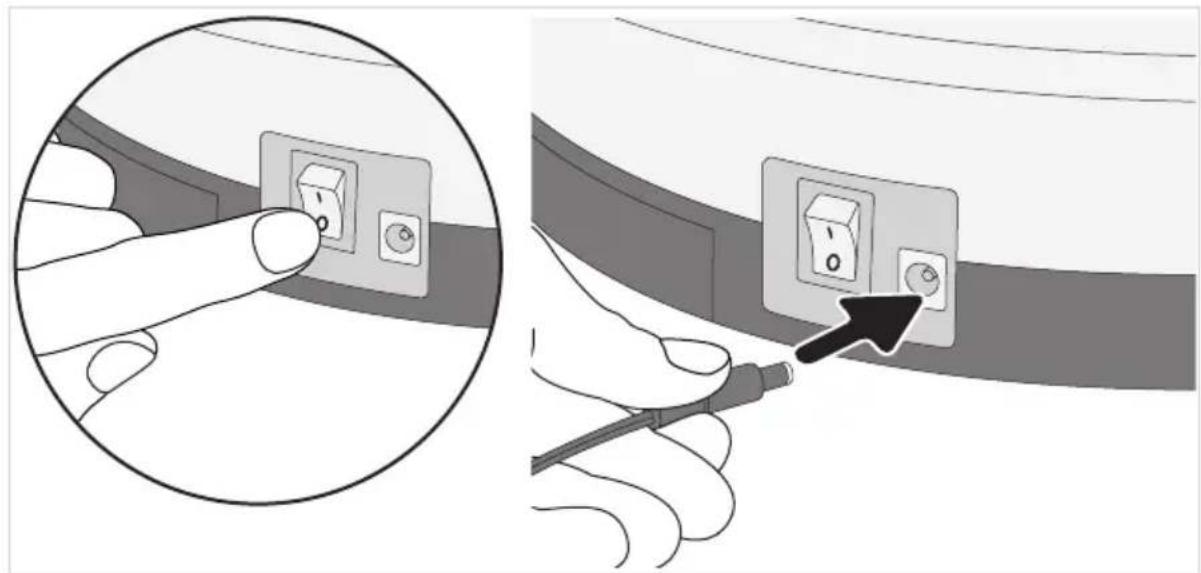

1. Upewnić się, że urządzenie jest wyłączone.

2. Podłączyć zasilacz do urządzenia (patrz ilustracja).

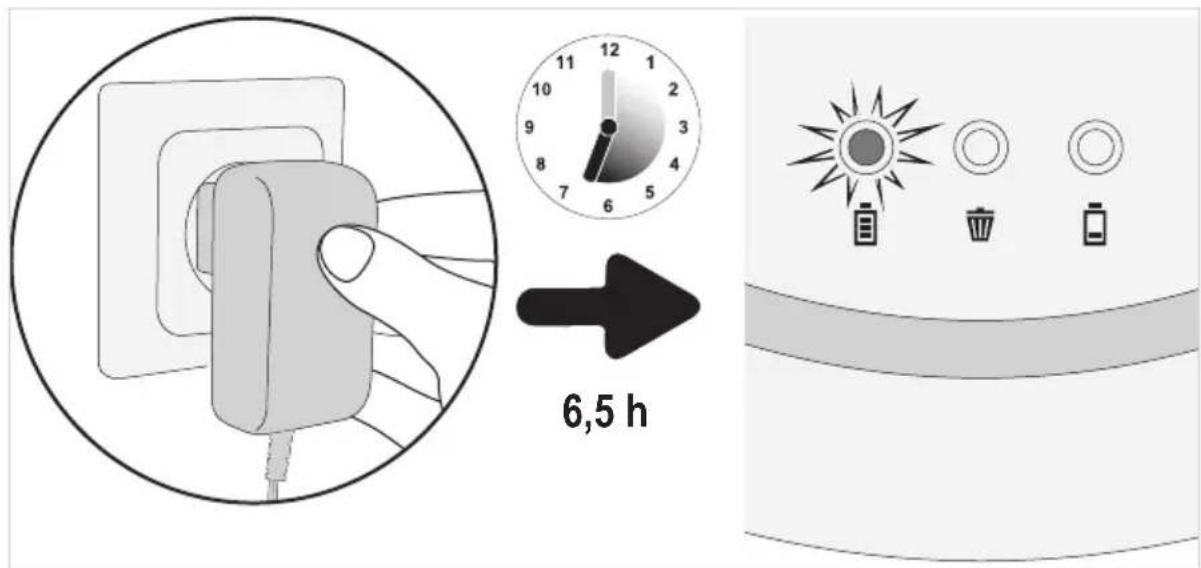

3. Podłączyć zasilacz do gniazdka (patrz ilustracja).

– LED miga. Odczekać ok. 6,5 godziny, aż LED będzie świecić światłem ciągłym.

4. Wyjąć zasilacz z gniazdka i z urządzenia.

Przygotować urządzenie do użycia, Strona 112, „Dopasowanie urządzenia do podłoża“

RB7025.book Seite 111 Dienstag, 16. Oktober 2018 2:47 14112

Dopasowanie urządzenia do podłoża

5 Dopasowanie urządzenia do podłoża

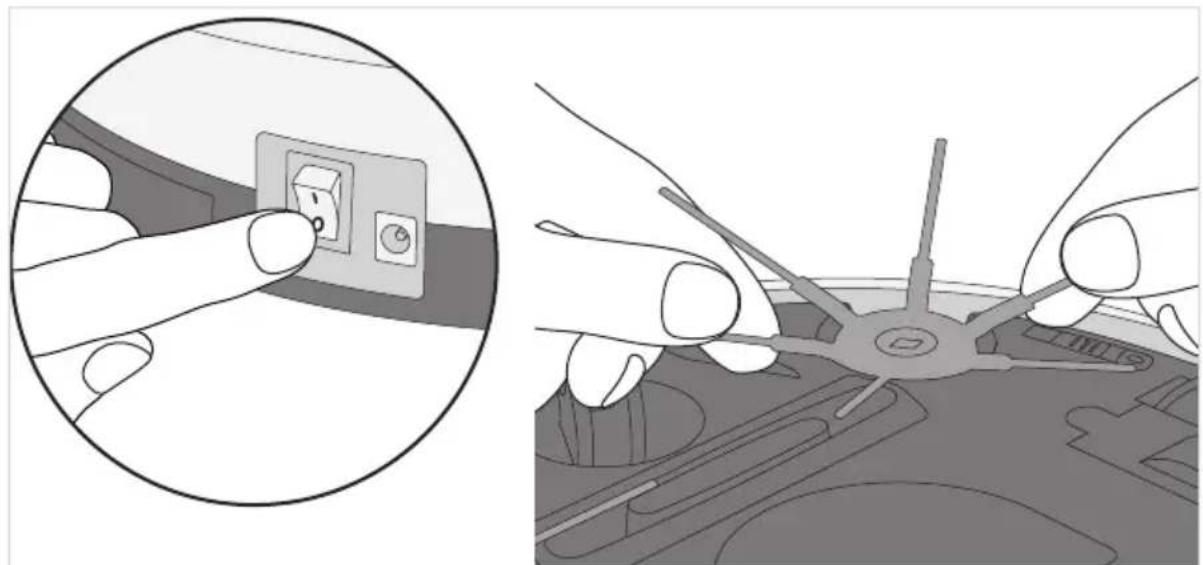

1. Upewnić się, że urządzenie jest wyłączone.

2. Zależnie od podłoża założyć lub ściągnąć szczotki.

– Do czyszczenia twardych podłóg należy założyć szczotki (patrz ilustracja).

– Do czyszczenia wykładzin z krótkim włosiem należy zdjąć szczotki (patrz ilustracja).

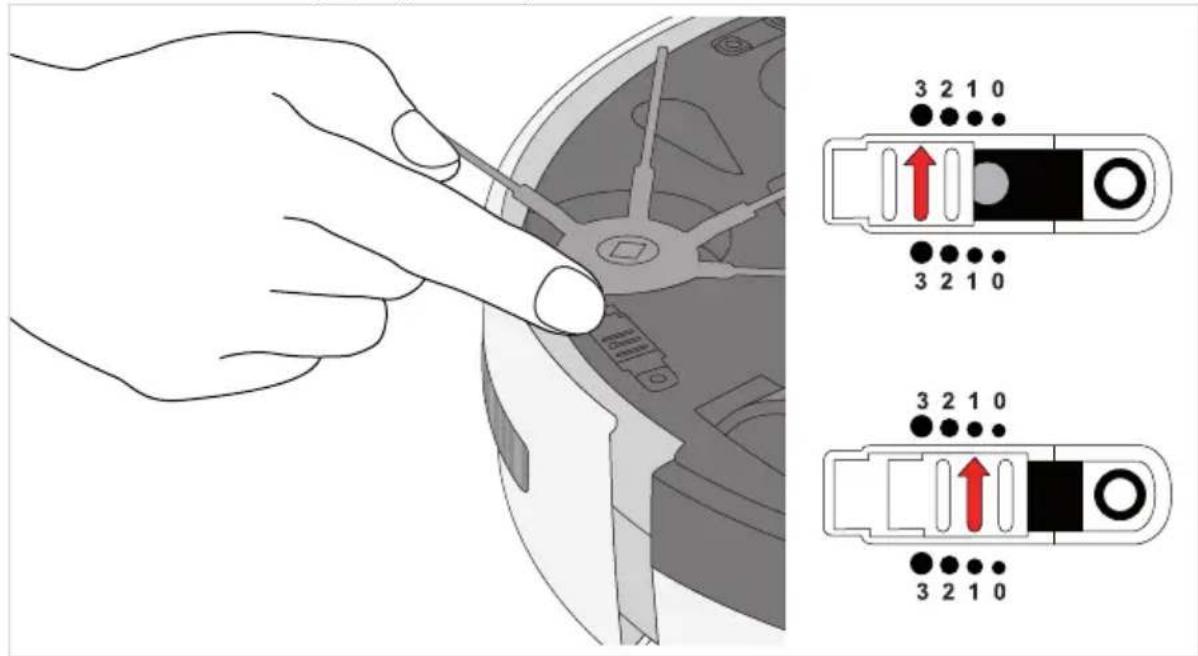

3. Umieścić równocześnie wszystkie 3 czujniki zabezpieczające przed spadnięciem w jednako-

– przy jasnych podłogach i niskich stopniach: położenie 0 do 1.

– przy ciemnych podłogach i wysokich stopniach: położenie 2 do 3.

PORADA: Jeżeli czujniki zabezpieczające przed spadnięciem nie są prawidłowo ustawione,

to dioda LED zaświeci się na górze urządzenia.

śli robot stale jedzie wstecz na ciemnych podłogach, wybrać ustawienie „3“.

RB7025.book Seite 112 Dienstag, 16. Oktober 2018 2:47 14113

Sprzątanie pomieszczenia 6 Sprzątanie pomieszczenia Przygotować pomieszczenie w następujący sposób:

–Uprzątnąć luźne przedmioty, które robot mógłby przesuwać.

–Uprzątnąć przewody, zasłony i wszystko, co mogłoby wkręcić się w szczotki.

–Uprzątnąć kruche przedmioty lub takie, które mogłyby się łatwo przewrócić.

Włączyć urządzenie w następujący sposób:

1. Ustawić urządzenie pośrodku sprzątanego pomiesz-

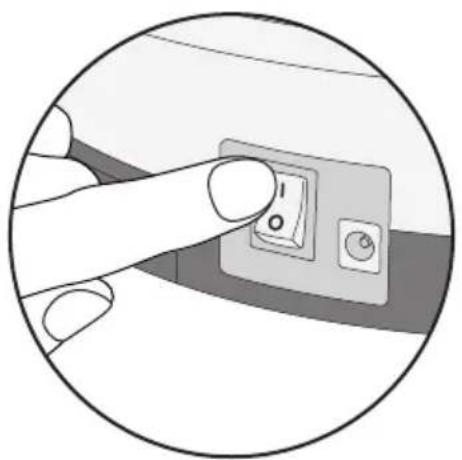

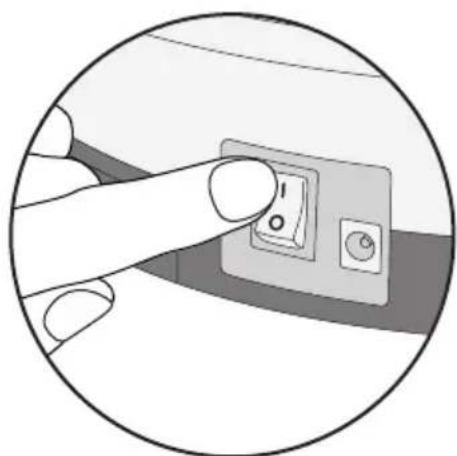

2. Włączyć urządzenie wyłącznikiem (położenie „I“ - patrz

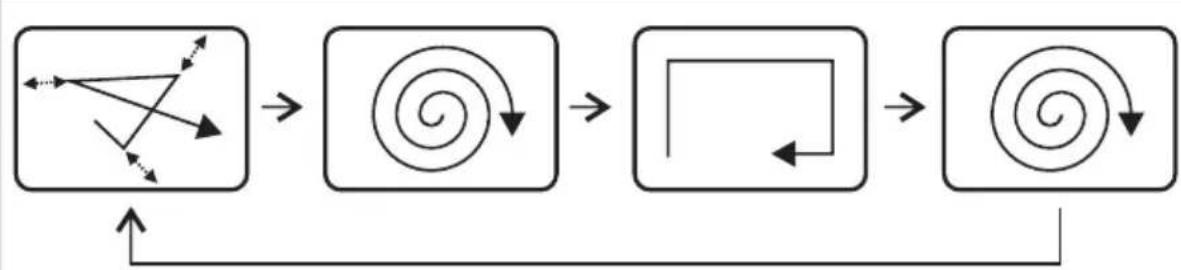

Urządzenie sprząta teraz pomieszczenie według następującego wzoru:

Urządzenie sprząta teraz tak długo,

–aż napełni się worek na kurz i zaświeci się dioda LED,

Strona 114, „Opróżnianie zbiornika kurzu“.

–lub aż będzie wymagane naładowanie akumulatora i zaświeci się

Strona 111, „Ładowanie akumulatora“.

W obu przypadkach urządzenie zatrzymuje się po pewnym czasie.

Co minutę wydaje piszczący dźwięk,

–aż do wyłączenia wyłącznikiem (położenie „0“)

– lub wyczerpania akumulatora.

Jeśli urządzenie ma nie być używane przez dłuższy czas, to należy wyjąć akumulator,

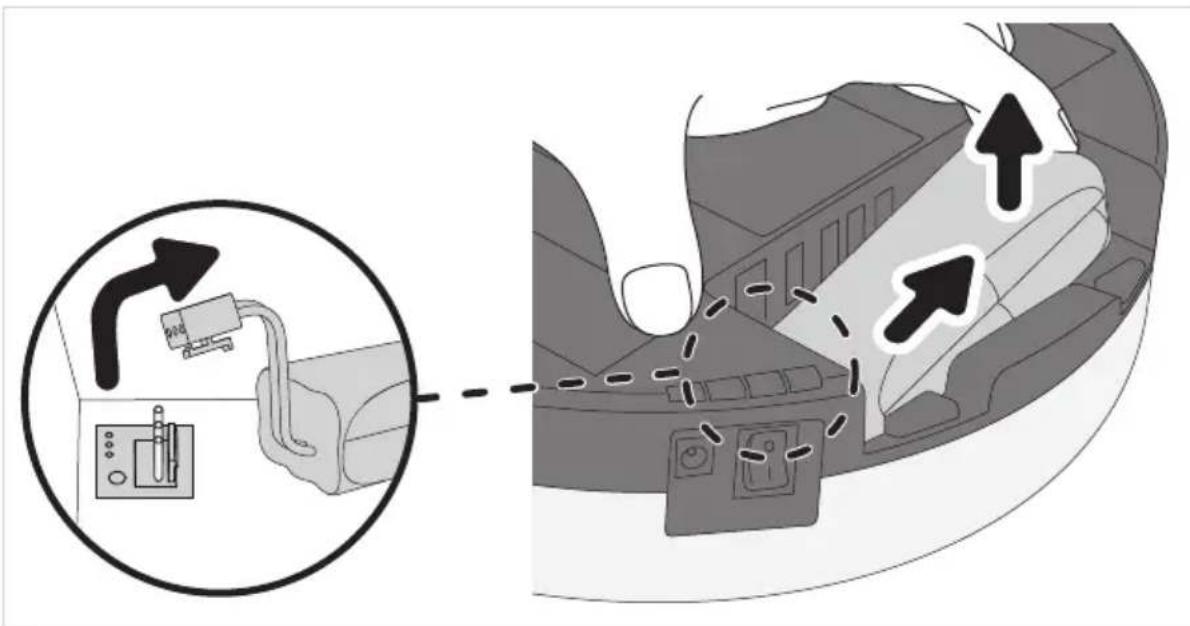

Strona 121, „Wyjęcie akumulatora“.

RB7025.book Seite 113 Dienstag, 16. Oktober 2018 2:47 14114

Opróżnianie zbiornika kurzu

7 Opróżnianie z biornika kurzu

1. Upewnić się, że urządzenie jest wyłączone i zasilacz sieciowy nie jest podłączony.

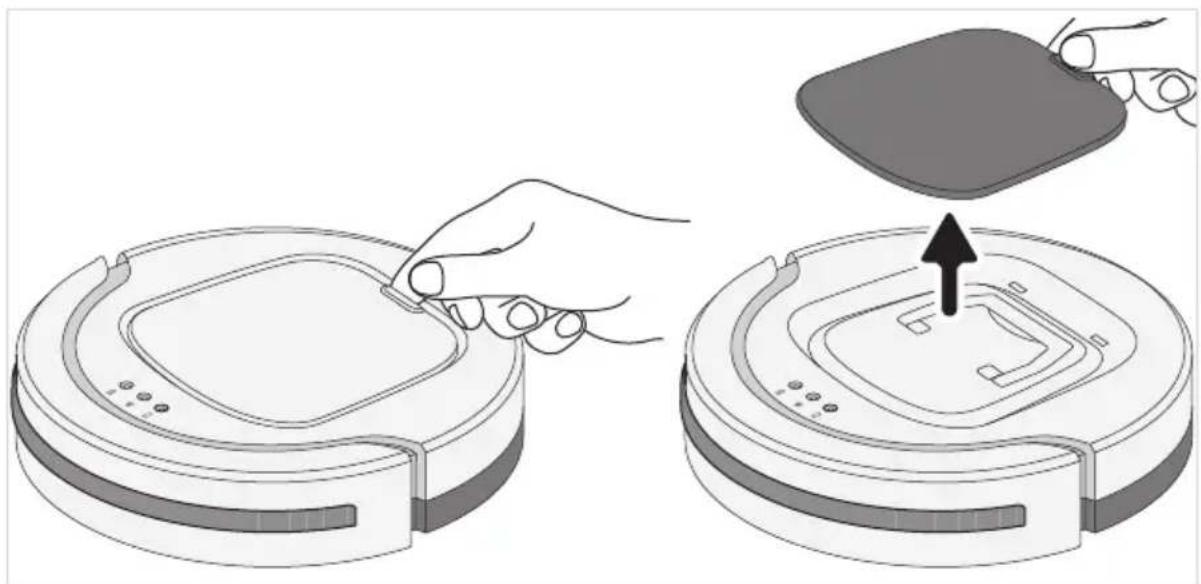

2. Zdjąć pokrywę (patrz ilustracja).

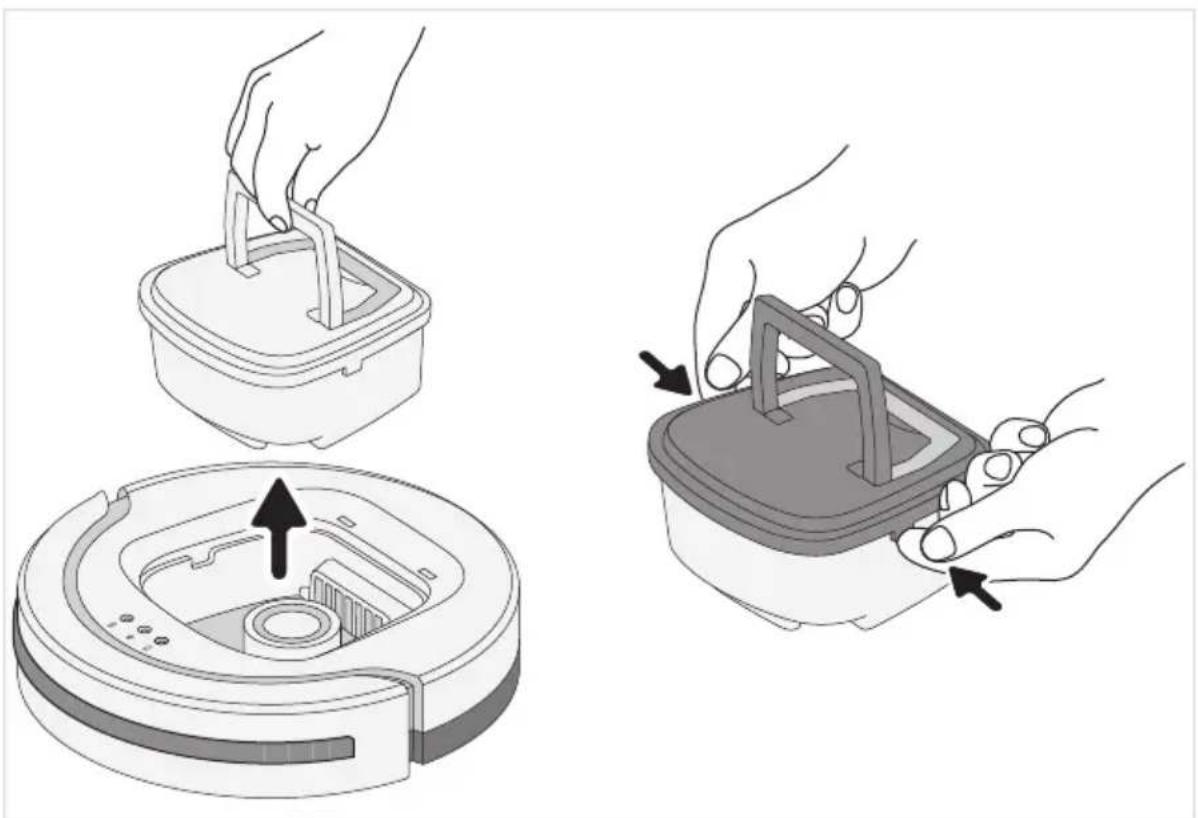

3. Wyciągnąć za uchwyt zbiornik kurzu (patrz ilustracja po lewej).

4. Zdjąć pokrywę zbiornika kurzu (patrz ilustracja po prawej).

RB7025.book Seite 114 Dienstag, 16. Oktober 2018 2:47 14115

Opróżnianie zbiornika kurzu

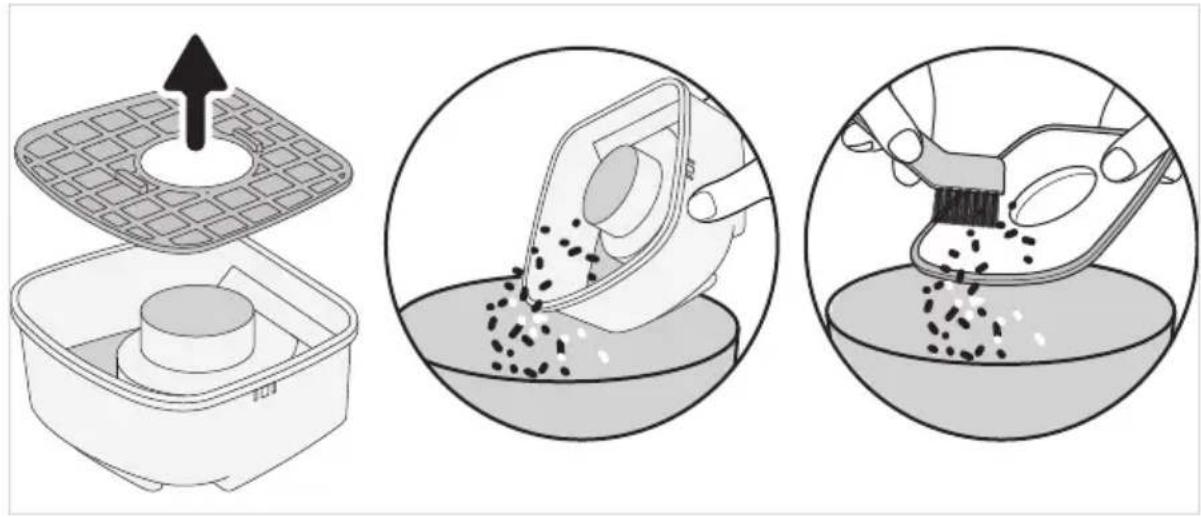

5. Ze zbiornika kurzu wyjąć w górę filtr (patrz ilustracja po lewej).

PORADA: Zaleca się korzystanie przy tym z odkurzacza.

Odsysa on wydostający się kurz i efektywnie czyści filtr.

6. Opróżnić zbiornik kurzu i zgrubnie wyczyścić go wraz z filtrem (patrz szczegóły).

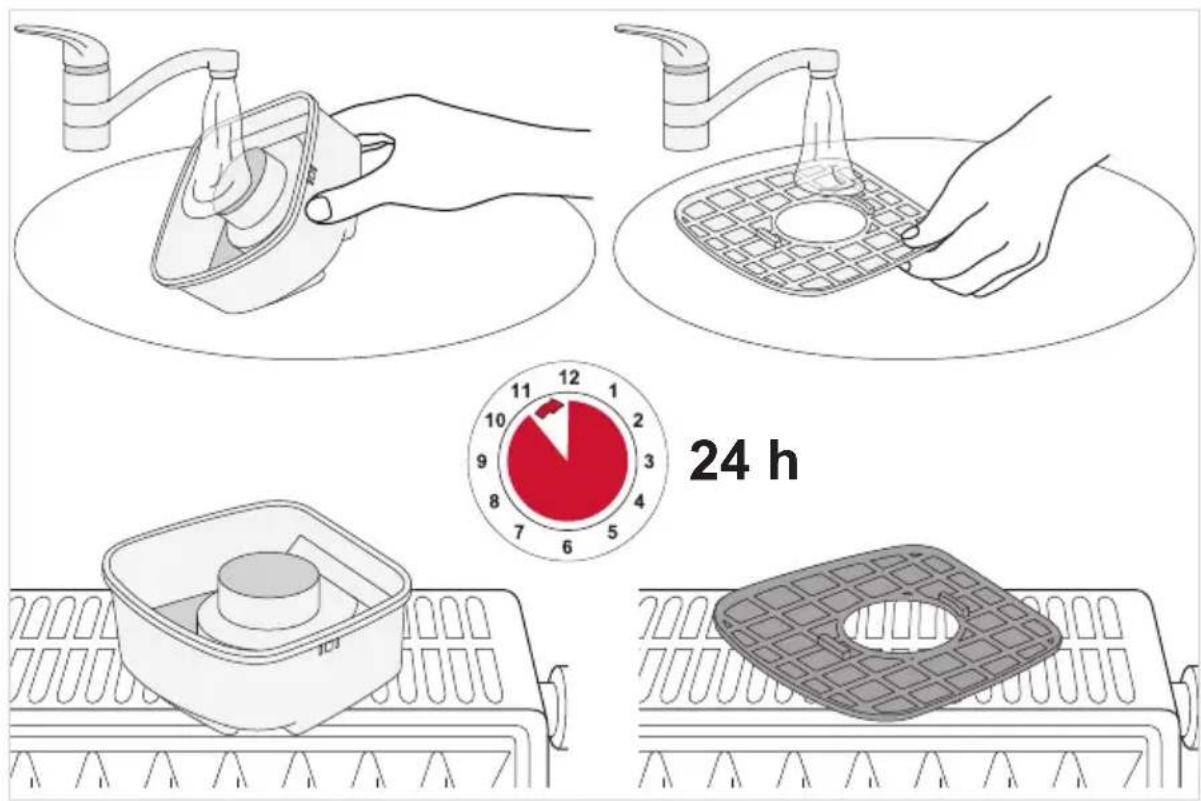

W razie potrzeby wyczyścić zbiornik kurzu i filtr na mokro:

RB7025.book Seite 115 Dienstag, 16. Oktober 2018 2:47 14116

Czyszczenie urządzenia

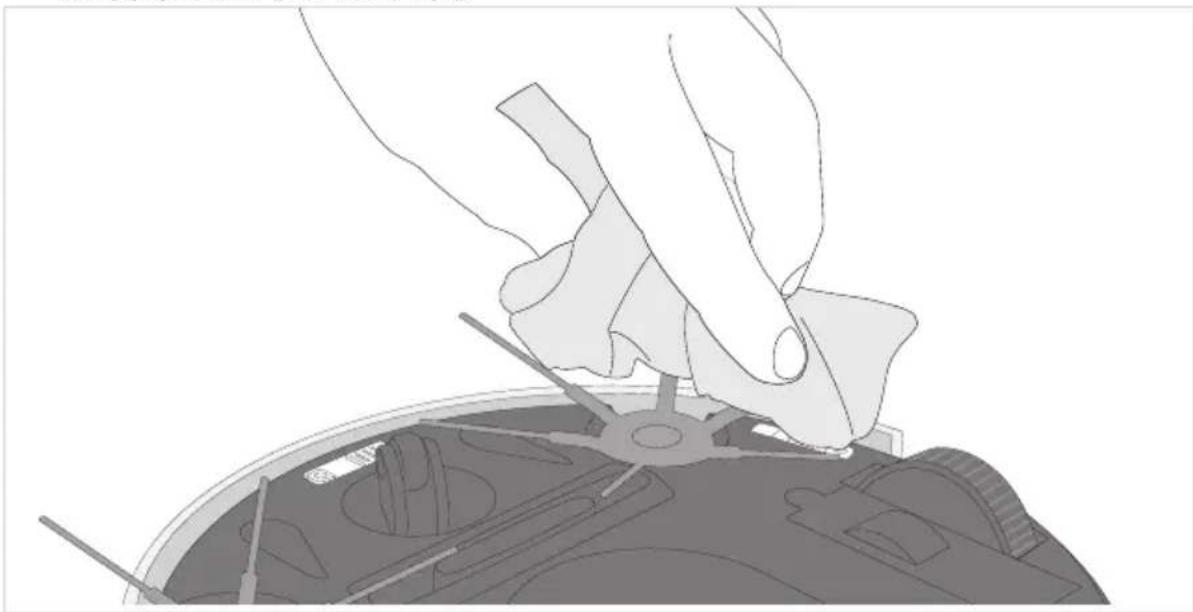

Czyszczenie czujników zabezpieczających przed spadnięciem 8 Czyszczenie urządzenia W razie silnego zabrudzenia spodu urządzenia trzeba wyczyścić czujniki zabezpieczające przed

1. Upewnić się, że urządzenie jest wyłączone i zasilacz sieciowy nie jest podłączony.

2. Obrócić urządzenie.

3. Wytrzeć wszystkie trzy czujniki zabezpieczające przed spadnięciem czystą szmatką niepozost-

awiającą włókien (patrz ilustracja).

Czyszczenie okrągłych szczotek

Jeżeli okrągłe szczotki nie obracają się prawidłowo, to trzeba je wyczyścić.

1. Upewnić się, że urządzenie jest wyłączone i zasilacz sieciowy nie jest podłączony.

2. Obrócić urządzenie.

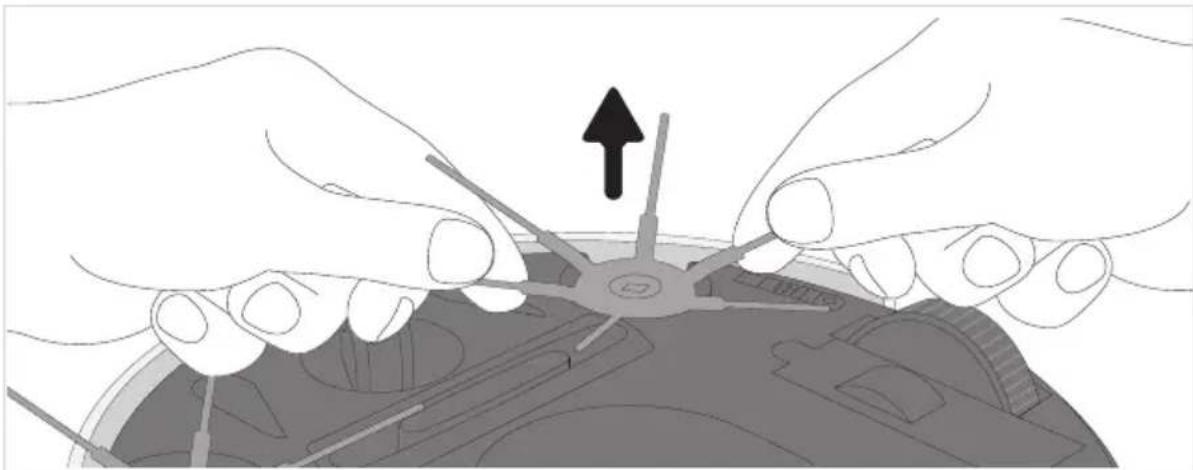

3. Zdemontować okrągłe szczotki.

4. Wyczyścić okrągłe szczotki z zanieczyszczeń. W razie potrzeby ostrożnie użyć do tego pęsety.

RB7025.book Seite 116 Dienstag, 16. Oktober 2018 2:47 14117

9 Usuwanie problemów

Sprawdzić na podstawie poniższej tabeli, czy problem można usunąć:

Problem Możliwa przyczyna / rozwiązanie

Akumulator jest całkowicie wyczerpany.

Wyłączyć urządzenie (położenie „0“) i naładować akumulator, Strona 111,

„Ładowanie akumulatora“.

Urządzenie było włączone podczas ładowania (położenie „I“).

Wyłącznikiem wyłączyć urządzenie (położenie „0“) i ponownie włączyć (położe-

nie „I“). Urządzenie rusza.

Zdjęto pokrywę, podczas gdy urządzenie było jeszcze włączone.

Wyłącznikiem wyłączyć urządzenie (położenie „0“) i ponownie włączyć (położe-

nie „I“). Urządzenie rusza.

Pokrywa nie jest nałożona prawidłowo. Wyłączyć urządzenie (położenie „0“) i

ponownie nałożyć pokrywę.

Należy naładować akumulator.

Wyłączyć urządzenie (położenie „0“) i naładować akumulator, Strona 111,

„Ładowanie akumulatora“.

Czujniki zabezpieczające przed spadnięciem są ustawione nierówno.

Ustawić wszystkie 3 czujniki zabezpieczające przed spadnięciem na ten sam

stopień, Strona 112, „Dopasowanie urządzenia do podłoża“.

Czujniki zabezpieczające przed spadnięciem nie są ustawione prawidłowo.

Dopasować czujniki zabezpieczające przed spadnięciem do jasności podłogi

iwysokości stopni, Strona 112, „Dopasowanie urządzenia do podłoża“.

Czujniki zabezpieczające przed spadnięciem są zabrudzone.

Wyczyścić czujniki zabezpieczające przed spadnięciem, Strona 116,

„Czyszczenie czujników zabezpieczających przed spadnięciem“.

Urządzenie nie ma kontaktu z podłogą.

Postawić urządzenie na podłodze. Teraz zacznie od razu sprzątać.

RB7025.book Seite 117 Dienstag, 16. Oktober 2018 2:47 14118

Zbiornik kurzu jest przepełniony lub filtr jest zabrudzony.

Wyłączyć urządzenie (położenie „0“) i Strona 114, „Opróżnianie zbiornika ku-

We wlocie ssącym (na spodzie urządzenia) znajdują się 2 czujniki, które reagu-

ją przy silnym zabrudzeniu wlotu.

W takim przypadku należy wyczyścić obszar wokół wlotu, np. odkurzaczem.

Pokrywa (nad zbiornikiem kurzu, patrz Strona 114, „Opróżnianie zbiornika

kurzu“) nie jest zamontowana lub jest zamontowana niepoprawnie.

Upewnić się, że pokrywa jest znów prawidłowo założona, np. po opróżnieniu

Być może pokrywa jest lekko uszkodzona, przez co brak jest pełnego kontaktu

pokrywy z urządzeniem.

W takim przypadku należy zwrócić się do naszego serwisu (Strona 207,

„Centrala obstugi klientów“).

Regulator suwakowy ustawiający czułość czujników zabezpieczających przed

spadnięciem znajduje się w położeniu dla jasnych podłóg, podczas gdy urzą-

dzenie pracuje na ciemnej podłodze.

Dopasować położenie regulatora suwakowego ustawiającego czułość czujni-

ków zabezpieczających przed spadnięciem, Strona 112, „Dopasowanie

urządzenia do podłoża“.

Należy naładować akumulator.

Wyłączyć urządzenie (położenie „0“) i naładować akumulator, Strona 111,

„Ładowanie akumulatora“.

Pomóc ręką lekko popychając.

Być może jedno z kółek jest zabrudzone, co uniemożliwia mu swobodny obrót.

Wyczyścić kółko. W razie potrzeby ostrożnie użyć nożyczek lub pęsety.

Być może jest ona zabrudzona, co uniemożliwia swobodny obrót.

Wyczyścić okrągłe szczotki, Strona 116, „Czyszczenie okrągłych szczotek“.

Problem Możliwa przyczyna / rozwiązanie

RB7025.book Seite 118 Dienstag, 16. Oktober 2018 2:47 14119

Jeśli nie można usunąć problemu za pomocą poniższej tabeli, to należy zadzwonić na naszą

gorącą linię (dane do kontaktów znajdują się w załączniku do niniejszej instrukcji obsługi).

Wraz naszymi wyszkolonymi serwisantami na pewno znajdziemy rozwiązanie.

Zasilacz nie jest prawidłowo podłączony.

Sprawdzić, czy wtyczka i adapter zasilacza są poprawnie osadzone w gniazd-

kach (Strona 111, „Ładowanie akumulatora“).

Być może zabrudzenie kółek uniemożliwia im swobodny obrót.

Wyczyścić kółko. W razie potrzeby ostrożnie użyć nożyczek lub pęsety.

Problem Możliwa przyczyna / rozwiązanie

RB7025.book Seite 119 Dienstag, 16. Oktober 2018 2:47 14120

Akcesoria i gwarancja 10 Akcesoria i g warancja Zamawianie części zamiennych i wyposażenia

W celu zamówienia części zamiennych i elementów wyposażenia należy zwrócić się do naszego

serwisu. Dane do kontaktów znajdują się w załączniku do niniejszej instrukcji obsługi lub na naszej

Poniższe warunki gwarancji nie naruszają ustawowych praw do świadczeń z tytułu rękojmi wobec

sprzedawcy oraz ewentualnych gwarancji sprzedawcy.

Jeśli wymagana jest naprawa, należy skontaktować się telefonicznie lub mailowo z naszym

serwisem. Dane do kontaktów znajdują się w załączniku do niniejszej instrukcji obsługi.

W przypadku objętym gwarancją proszę zwrócić się bezpośrednio do sprzedawcy. Dodatkowo SE-

VERIN udziela gwarancji producenta na dwa lata od daty zakupu. W tym okresie bezpłatnie usuwa-

my wszelkie wady, przy których udowodnione jest, że spowodowane są błędami materiałowymi lub

produkcyjnymi i w znaczny sposób pogarszają działanie. Dalsze roszczenia są wykluczone.

Gwarancją nie są objęte: szkody wynikłe z nieprzestrzegania instrukcji obsługi, niewłaściwego ob-

chodzenia się lub normalnego zużycia, a także kruche części, takie jak szkło, tworzywo sztuczne

czy diody LED. Gwarancją nie objęte są ponadto baterie i akumulatory, zepsute w wyniku normal-

nego zużycia lub niewł

aściwego obchodzenia się lub których czas pracy uległ skróceniu.

Gwarancja wygasa w razie manipulacji dokonywanych przez nieautoryzowane przez SEVERIN pla-

RB7025.book Seite 120 Dienstag, 16. Oktober 2018 2:47 14121

Utylizacja 11 Utylizacja Wyjęcie akumulatora

1. Upewnić się, że urządzenie jest wyłączone i zasilacz sieciowy nie jest podłączony.

2. Położyć urządzenie dolną częścią do góry.

3. Zdjąć pokrywę schowka na akumulator.

4. Odłączyć wtyk akumulatora zgodnie z ilustracją (patrz szczegół).

5. Wyjąć akumulator ze schowka (patrz ilustracja)

6. Mocno nasunąć pokrywkę schowka na akumulator, aż do słyszalnego i odczuwalnego zatrza-

Akumulator i urządzenie należy utylizować oddzielnie.

Rozdział „Oddzielna utylizacja urządzenia i akumulatora“.

Oddzielna utylizacja urządzenia i akumulatora

Urządzeń i akumulatorów oznakowanych tym symbolem nie wolno utylizować z od-

padami domowymi! Urządzenia i akumulatory zawierają cenne surowce, które moż-

na ponownie wykorzystać. Należyta utylizacja chroni środowisko i zdrowie ludzi.

Urządzenie i wyjęty akumulator należy oddzielnie oddać do utylizacji w odpowied-

nim punkcie zbiórki.

RB7025.book Seite 121 Dienstag, 16. Oktober 2018 2:47 14122

kad usisni otvor postane jako zaprljan.

Centrala obstugi klientów

E-Mail: reklamacje@severin.pl
