BEDIENUNGSANLEITUNG Chill RB 7025 SEVERIN

• www.severin.com Typ 7025 DE Saugroboter • Gebrauchsanleitung p. 3
• GB Robotic vacuum • Instruction manual p. 20
• SI Robotski sesalnik • Navodila za uporabo p. 37
• CZ Robotický vysavač • Návod k použití p. 54
• HU Robotporszívó • Használati utasítás p. 71
• SK Vysávací robot • Návod na používanie p. 88
• PL Robot odkurzający • Instrukcja obsługi p. 105
• HR Robot za usisavanje • Upute za uporabu p. 122
• IT Robot aspirapolvere • Istruzioni per l’uso p. 139
• ES Robot aspirador • Manual de instrucciones p. 156
• FR Aspirateur robot • Mode d’emploi p. 173
• NL Zuigrobot • Bedieningshandleiding p. 190
• RB7025.book Seite 1 Dienstag, 16. Oktober 2018 2:47 142 RB7025.book Seite 2 Dienstag, 16. Oktober 2018 2:47 143 Vielen Dank 1 Vielen Dank Liebe Kundin, lieber Kunde, wir wünschen Ihnen mit dem Qualitätsprodukt aus dem Hause SEVERIN viel Freude und bedanken uns für Ihr Vertrauen. Die Marke SEVERIN steht seit über 120 Jahren für Beständigkeit, deutsche Qualität und Entwick- lungskraft. Jedes Gerät wurde mit Sorgfalt hergestellt und geprüft. Mit der sprichwörtlichen Sauerländer Gründlichkeit, Genauigkeit und Ehrlichkeit überzeugt das Fami- lienunternehmen aus Sundern seit der Gründung 1892 mit innovativen Produkten Kunden in aller Welt. In den acht Produktgruppen Kaffee, Frühstück, Küche, Grillen, Haushalt, Floorcare, Personal Care und Kühlen & Gefrieren bietet SEVERIN mit über 250 Produkten ein umfassendes Elektro- kleingeräte-Sortiment. Für jeden Anlass das richtige Produkt! Lernen Sie die SEVERIN-Produktvielfalt kennen und besuchen Sie uns unter www.severin.com. Ihre Geschäftsleitung und Mitarbeiter der SEVERIN Floorcare GmbH Zu dieser Gebrauchsanleitung Diese Gebrauchsanleitung enthält wichtige Tipps für Ihre Sicherheit sowie zum Gebrauch des Ge- räts. Bei Nichtbeachtung der Gebrauchsanleitung kann es zu Verletzungen von Personen oder Schäden am Gerät kommen. Die Gebrauchsanleitung gut aufbewahren. Bei Weitergabe des Geräts an Dritte die Gebrauchsanleitung mitgeben. Gebrauchsanleitung vor dem ersten Gebrauch vollständig durchlesen. Inhaltsverzeichnis Vielen Dank p. 3
• Sicherheitshinweise p. 4
• Auspacken p. 8
• Akku aufladen p. 9
• Gerät an Untergrund anpassen p. 10
• Raum reinigen p. 11
• Staubbehälter leeren p. 12
• Gerät reinigen p. 14
• Probleme beheben p. 15
• Zubehör und Garantie p. 18
• Entsorgung p. 19

RB7025.book Seite 3 Dienstag, 16. Oktober 2018 2:47 144 Sicherheitshinweise 2 Sicherheitshinwei se Sicherheit bestimmter Personengruppen – Das Gerät kann von Kindern ab 8 Jahren und älter sowie von Perso- nen mit reduzierten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultie- renden Gefahren verstanden haben. – Kinder dürfen nicht mit dem Gerät spielen oder sich auf das Gerät stellen oder setzen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. – Kinder jünger als 8 Jahre von Gerät und Stromkabel fernhalten. – Verpackungsmaterialien außerhalb der Reichweite von Kindern auf- bewahren und entsorgen. Anderenfalls besteht Erstickungsgefahr. Gerät sicher anschließen Das Gerät wird mit elektrischem Strom aufgeladen, dabei besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf Folgendes: – Netzteil nur an Steckdosen anschließen, die den Angaben auf dem Typenschild des Netzteils entsprechen. – Gerät und Netzteil vor dem Benutzen auf eventuelle Beschädigun- gen kontrollieren. Niemals ein defektes Gerät oder ein Gerät mit de- fektem Netzteil betreiben. – Niemals versuchen, das Gerät oder sein Netzteil eigenständig zu re- parieren. Um Gefährdungen zu vermeiden, dürfen Reparaturen an Gerät und Netzteil nur durch unseren Kundendienst durchgeführt werden. Ein defektes Gerät oder Netzteil zur Reparatur an einen Fachhändler oder den SEVERIN-Kundendienst geben. RB7025.book Seite 4 Dienstag, 16. Oktober 2018 2:47 145 Sicherheitshinweise – Gerät oder Netzteil nicht in Wasser oder andere Flüssigkeiten tau- chen. Gerät und Netzteil von Regen und Nässe fernhalten. Gerät nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit betreiben. – Netzteil nicht mit nassen Händen anfassen. Beim Herausziehen des Netzteils aus der Steckdose immer direkt am Netzteil ziehen. – Darauf achten, dass das Netzteilkabel nicht geknickt, eingeklemmt oder überfahren wird oder mit Hitzequellen, Feuchtigkeit oder schar- fen Kanten in Berührung kommt. Darauf achten, dass das Netzteil- kabel nicht zur Stolperfalle wird. – Vor dem Reinigen oder Warten des Geräts sowie vor dem Zubehör- wechsel Gerät ausschalten und sicherstellen, dass das Netzteil nicht angeschlossen ist. Sicherheit beim Umgang mit Akkus Bei falschem Umgang mit Akkus besteht Verletzungs- und Explosions- gefahr. – Sollte es erforderlich sein, den Akku auszutauschen, einen Fach- händler oder den SEVERIN Kundendienst kontaktieren. Akku nie- mals selbst ersetzen. Akku niemals durch andere Akkus oder Batte- rien ersetzen. – Vor dem Ausbauen des Akkus, sicherstellen, dass das Netzteil aus der Steckdose gezogen ist. – Akkus niemals auseinandernehmen, hohen Temperaturen ausset- zen oder ins Feuer werfen. – Akkus nicht direktem Sonnenlicht aussetzen. - Bei einer Lagerdauer von bis zu 3 Monate folgende Temperatu- ren einhalten: -20 ― +45 °C. - Bei einer Lagerdauer von über 1 Jahr folgende Temperaturen einhalten: -20 ― +20 °C. RB7025.book Seite 5 Dienstag, 16. Oktober 2018 2:47 146 Sicherheitshinweise – Akkus niemals kurzschließen, d. h. nicht beide Pole zur gleichen Zeit berühren, insbesondere nicht mit elektrisch leitenden Gegenstän- den. Akkus so lagern, dass sie auch bei der Lagerung nicht durch andere Akkus oder Metallgegenstände kurzgeschlossen werden. – Zum Aufladen des Akkus ausschließlich das mitgelieferte Netzteil verwenden. Den Akku keinesfalls mit einem anderen Netzteil laden. Das mitgelieferte Netzteil wiederum ausschließlich zum Aufladen des Akkus dieses Geräts verwenden. – Akku nach Gebrauchsende wie beschrieben ausbauen. Akku da- nach umgehend an eine entsprechende Sammelstelle in Ihrer Nähe übergeben und so einer sicheren und umweltgerechten Entsorgung zuführen. Akkus niemals über den Hausmüll entsorgen! – Bei unsachgemäßem Umgang kann Flüssigkeit aus dem Akku aus- treten. Akku nicht länger verwenden, wenn er beschädigt ist oder gar Flüssigkeit austritt. - Falls Flüssigkeit ausgetreten ist, Kontakt mit der Flüssigkeit ver- meiden. - Falls es zu Kontakt mit der Flüssigkeit gekommen ist, diese um- gehend mit reichlich Wasser abspülen. Bei Folgeerscheinungen (egal welcher Art) einen Arzt aufsuchen. Bestimmungsgemäße Verwendung Das Gerät darf nur im Haushalt eingesetzt werden. Das Gerät darf aus- schließlich für das Reinigen auf ebenen, normal verschmutzten Hartbö- den eingesetzt werden. Dabei werden die besten Reinigungsergebnis- se in kleinen oder in sich geschlossenen Räumen erzielt. Falls die Rundbürsten nicht montiert sind, kann es auch auf kurzflori- gem Teppich einsetzt werden. Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist un- tersagt. RB7025.book Seite 6 Dienstag, 16. Oktober 2018 2:47 147 Sicherheitshinweise Um Verletzungen, Bränden und Schäden vorzubeugen, darf das Gerät nicht eingesetzt werden für das Saugen von: – Menschen, Tieren oder Pflanzen. Saugöffnung stets von Körpertei- len, Haaren und Kleidungsstücken fernhalten. – glühenden, brennenden oder glimmenden Partikeln (wie z. B. Asche, Kohle, Holzkohle, Zigaretten, Streichhölzer). – explosiven oder leicht entzündlichen Stoffen oder Toner. – Wasser und anderen Flüssigkeiten, z. B. feuchten Teppichreinigern. – spitzen Gegenständen wie Glassplittern, Nägeln oder Bauschutt. Verboten ist außerdem: – Selbstständiges Umbauen oder Reparieren des Geräts oder seines Netzteils. – Gebrauch, ohne dass Staubbehälter, Filter und Deckel korrekt ein- gesetzt sind. – Einsatz in Räumen, in denen zerbrechliche Gegenstände oder sol- che, die leicht umkippen können, stehen. Räume so vorbereiten, dass der Einsatz des Geräts keine Schäden hervorrufen kann. – Gebrauch, Aufbewahrung oder Aufladen im Freien. – Das Abstellen von Gegenständen auf dem Gerät. RB7025.book Seite 7 Dienstag, 16. Oktober 2018 2:47 148 Auspacken 3 Auspacken

1. Gerät und Zubehör auspacken.

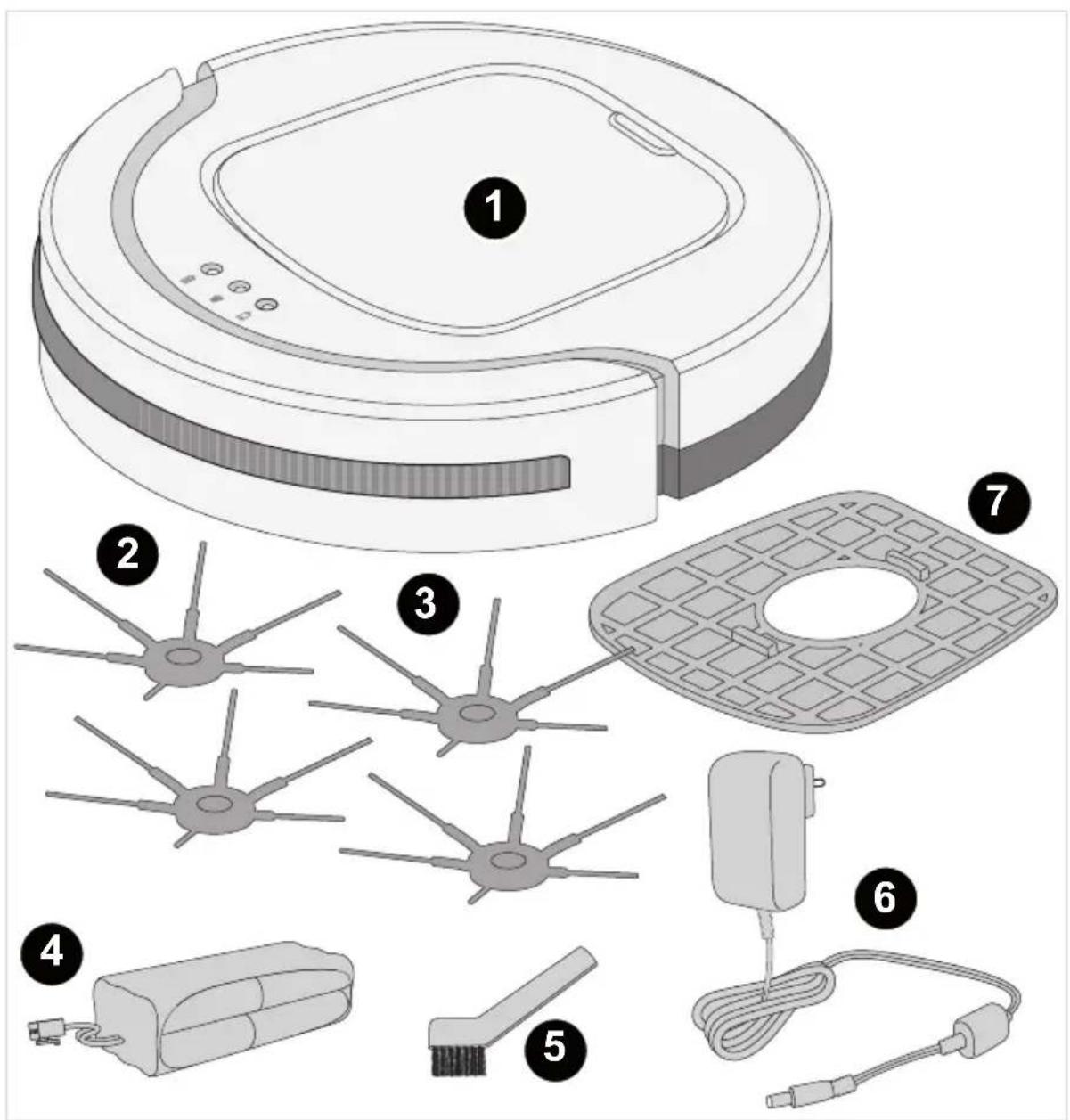

2. Lieferung auf Vollständigkeit prüfen (siehe Abbildung).

1 Saugroboter CHILL 2 Rundbürsten 3 Ersatz-Rundbürsten 4 Akku 5 Reinigungspinsel 6 Netzteil 7 Ersatz-Filter – nicht abgebildet: Gebrauchsanleitung

RB7025.book Seite 8 Dienstag, 16. Oktober 2018 2:47 149 Akku aufladen 4 Akku aufl aden Hinweis: Vor dem ersten Gebrauch vorsichtig die durchsichtige Schutzabdeckung vom Ein-/Ausschalter ent- fernen. Dafür keine spitzen Gegenstände verwenden, die das Gerät beschädigen können. Akku am besten vor jedem Gebrauch laden, insbesondere nach längerem Nichtgebrauch. Dies erhöht die Lebensdauer des Akkus und sorgt für möglichst lange Reinigungszyklen.

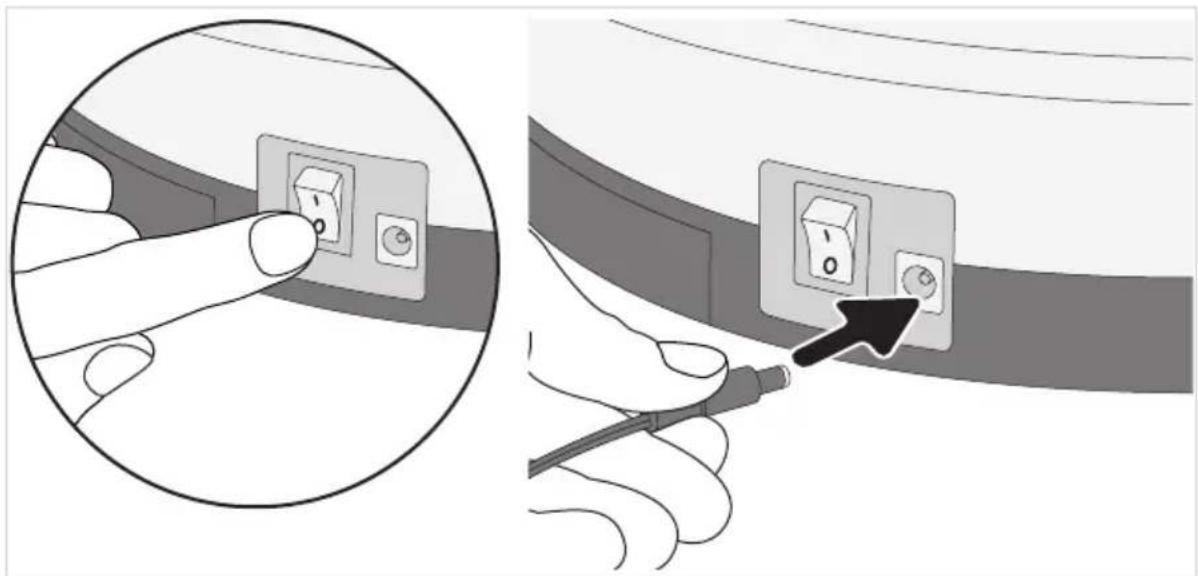

1. Sicherstellen, dass das Gerät ausgeschaltet ist.

2. Netzteil ans Gerät anschließen (siehe Abbildung).

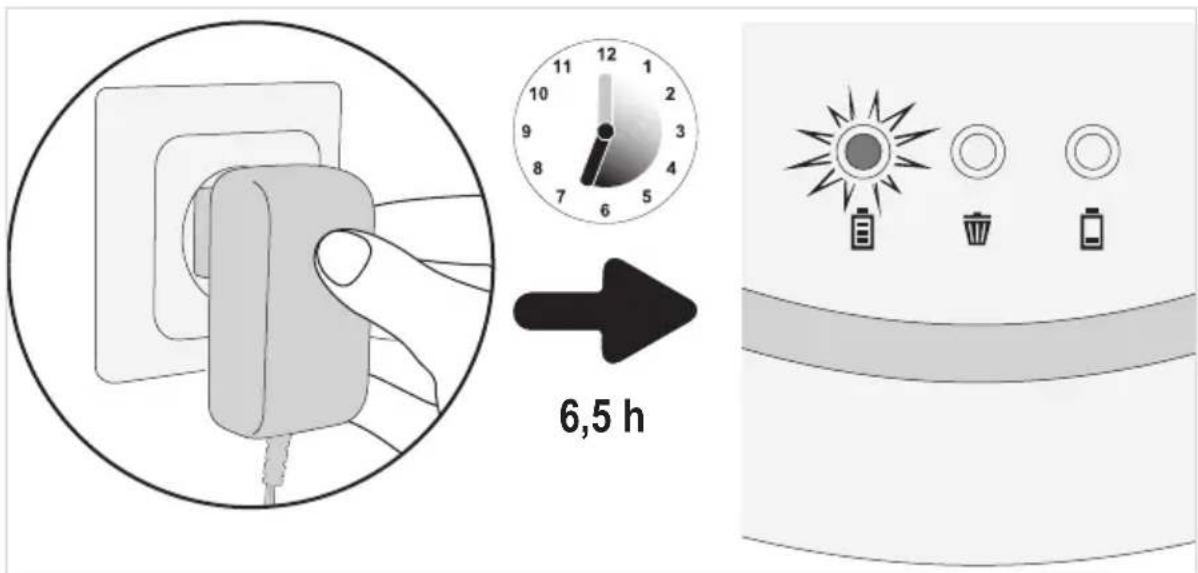

3. Netzteil an Steckdose anschließen (siehe Detail).

– Die LED blinkt. Ca. 6,5 Stunden warten, bis die LED dauerhaft leuchtet.

4. Netzteil aus Steckdose und Gerät ziehen.

Gerät für den Einsatz vorbereiten, Seite 10, „Gerät an Untergrund anpassen“. 6,5 h RB7025.book Seite 9 Dienstag, 16. Oktober 2018 2:47 1410 Gerät an Untergrund anpassen 5 Gerät an Untergrund anpas sen

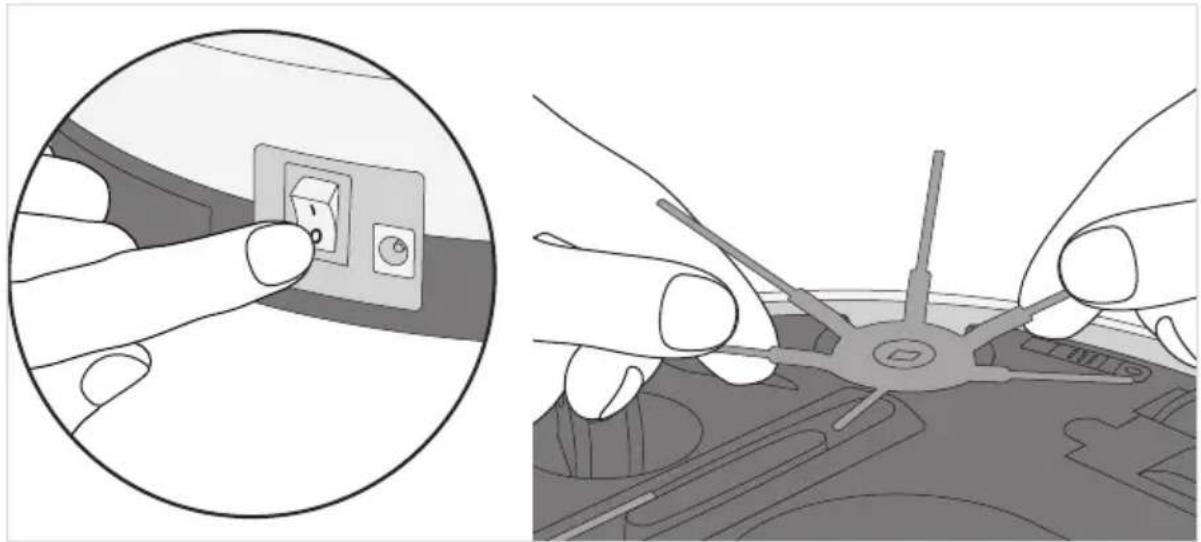

1. Sicherstellen, dass das Gerät ausgeschaltet ist.

2. Bürsten je nach Untergrund anbringen oder abziehen:

– Wenn Hartböden gereinigt werden sollen, Rundbürsten anbringen (siehe Abbildung). – Wenn kurzflorige Teppiche gereinigt werden sollen, Bürsten abziehen (siehe Abbildung).

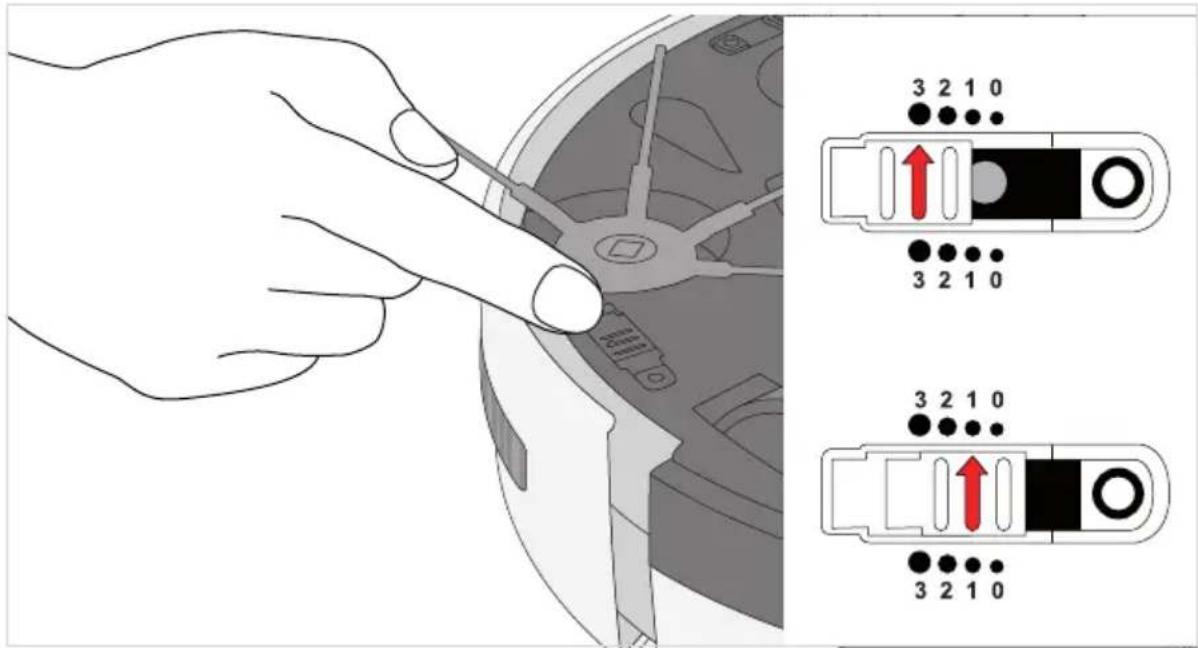

3. Alle 3 Fallsensoren gleichzeitig in die gleiche Stellung bringen:

– Bei hellen Böden und flachen Stufen Stellung 0 bis 1. – Bei dunklen Böden und höheren Stufen Stellung 2 bis 3. TIPP: Wenn die Fallsensoren nicht korrekt eingestellt sind, leuchtet die LED auf der Geräteobersei- te. TIPP: Wenn der Roboter auf dunklen Böden andauernd rückwärts fährt, Einstellung „3“ wählen. RB7025.book Seite 10 Dienstag, 16. Oktober 2018 2:47 1411 Raum reinigen 6 Raum reinigen Raum wie folgt vorbereiten: – Lose Gegenstände, die der Roboter vor sich her schieben könnte, wegräumen. – Kabel, Vorhänge und alles, was sich in den Bürsten verheddern könnte, wegräumen. – Zerbrechliche Gegenstände oder solche, die leicht umkippen können, wegräumen. Gerät wie folgt einschalten:

1. Gerät in die Mitte des zu reinigenden Raums stellen.

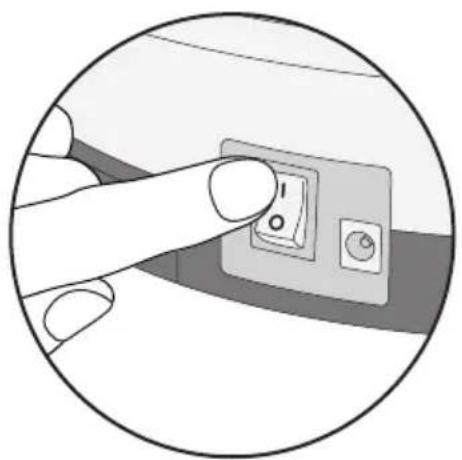

2. Gerät am Ein-/Ausschalter einschalten (Stellung „I“ -

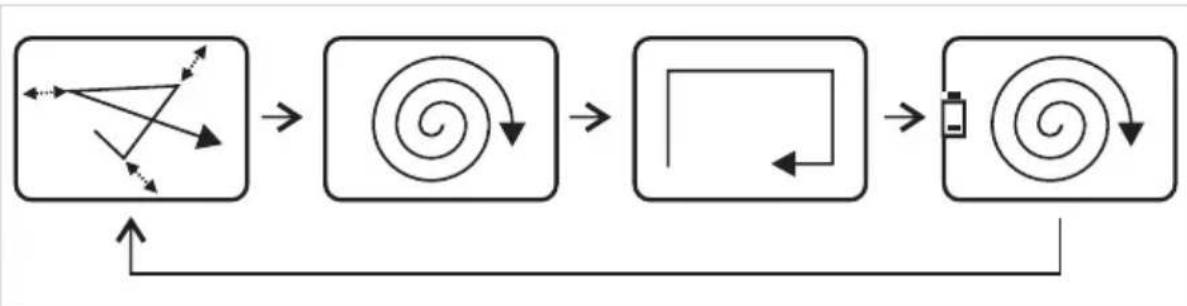

siehe Detail). Das Gerät reinigt den Raum nun nach folgendem Muster: Das Gerät reinigt nun solange, – bis der Staubbehälter voll ist und die LED leuchtet, Seite 12, „Staubbehälter leeren“. – oder bis der Akku geladen werden muss und die LED leuchtet, Seite 9, „Akku aufladen“. In beiden Fällen stoppt das Gerät nach einer Weile. Es stößt dann jede Minute einen Piepton aus, – bis Sie es am Ein-/Ausschalter ausschalten (Stellung „0“) – oder der Akku völlig leer gelaufen ist. Wenn Sie beabsichtigen, das Gerät länger nicht zu benutzen, nehmen Sie den Akku heraus, Seite 19, „Akku ausbauen“. RB7025.book Seite 11 Dienstag, 16. Oktober 2018 2:47 1412 Staubbehälter leeren 7 Staubbehälte r leeren

1. Sicherstellen, dass das Gerät ausgeschaltet und das Netzteil nicht angeschlossen ist.

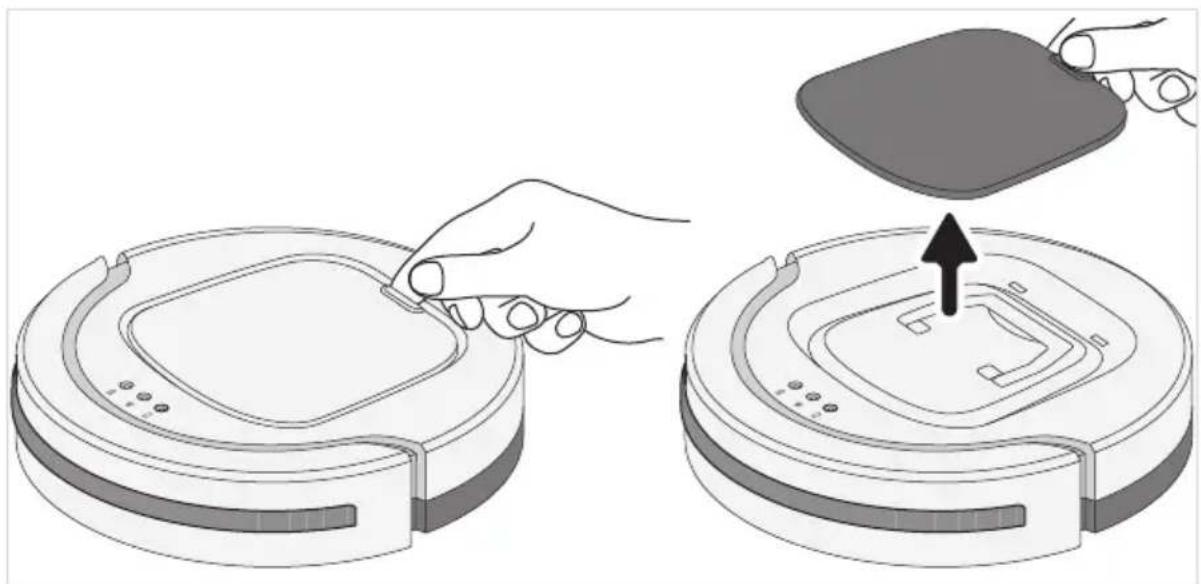

2. Deckel abnehmen (siehe Abbildung).

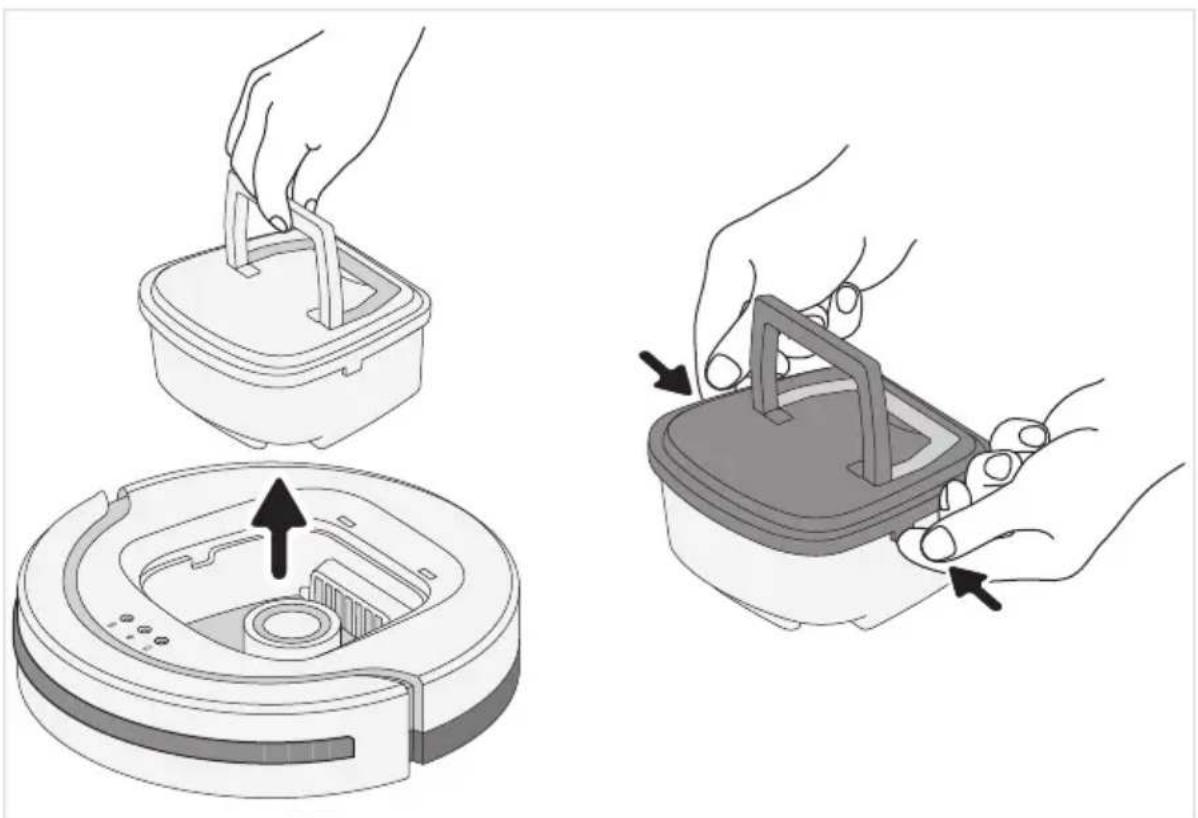

3. Staubbehälter am Griff aus dem Gerät heben (siehe Abbildung links).

4. Staubbehälterdeckel abnehmen (siehe Abbildung rechts).

RB7025.book Seite 12 Dienstag, 16. Oktober 2018 2:47 1413 Staubbehälter leeren

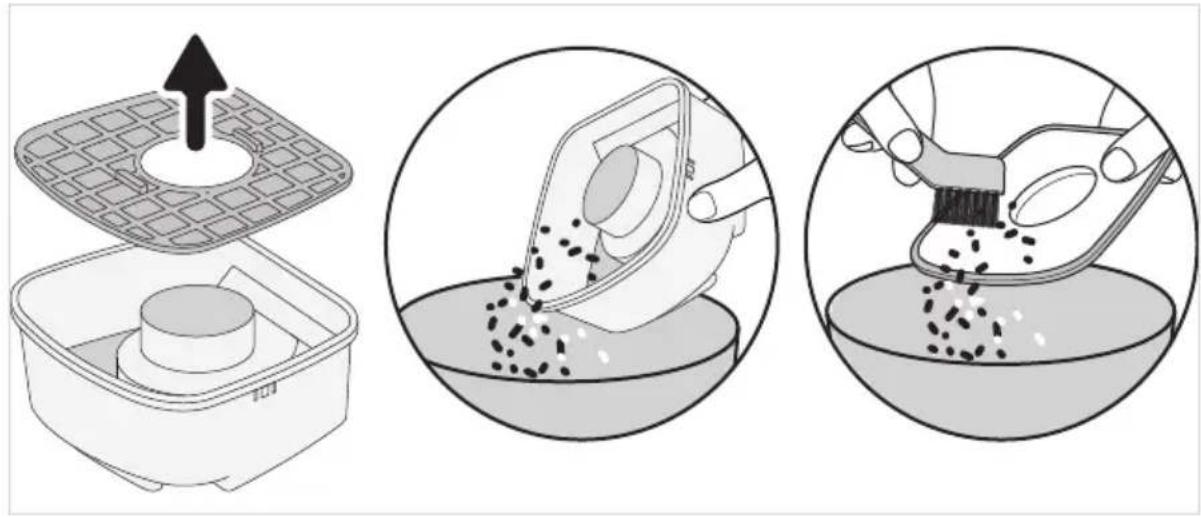

5. Filter nach oben aus dem Staubbehälter nehmen (siehe Abbildung links).

TIPP: Es empfiehlt sich, dabei einen Staubsauger zu benutzen. Dieser nimmt evtl. austretenden Schmutz direkt auf und reinigt den Filter ebenfalls effizient.

6. Staubbehälter leeren und zusammen mit dem Filter grob trocken reinigen (siehe Details).

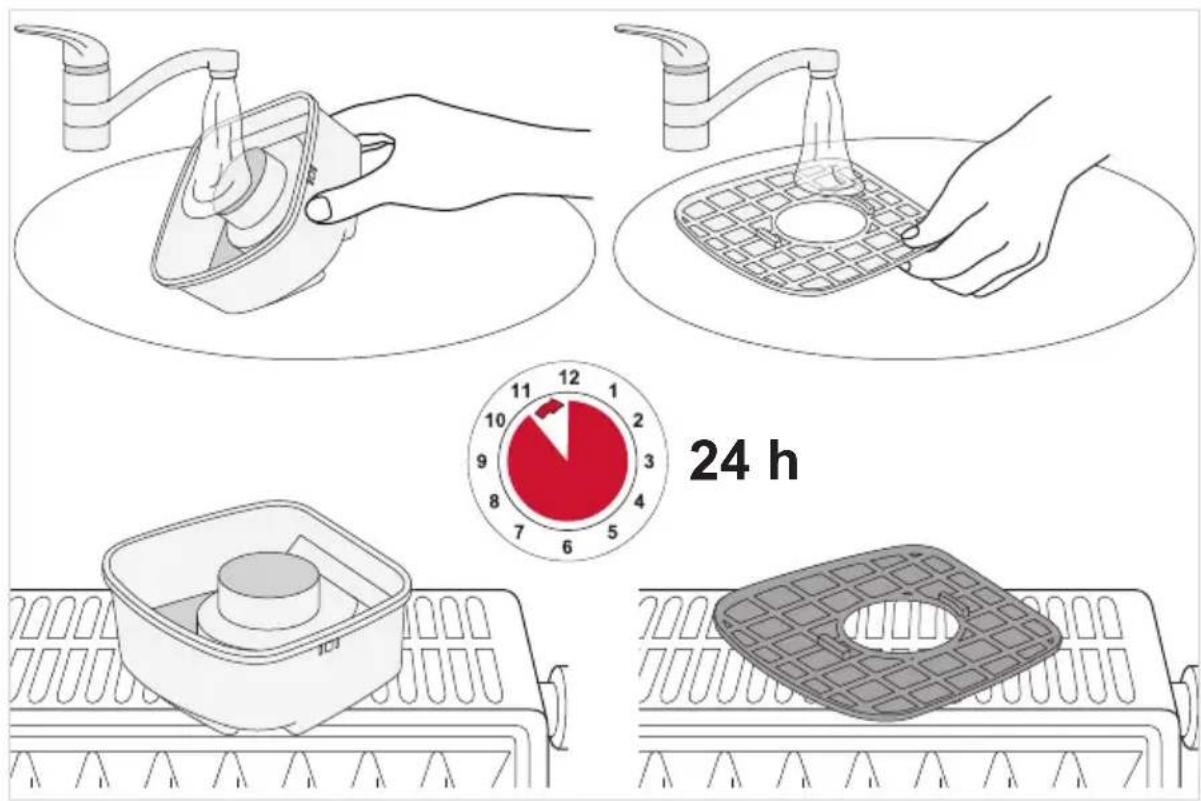

Bei Bedarf Staubbehälter und Filter nass reinigen: 24 h RB7025.book Seite 13 Dienstag, 16. Oktober 2018 2:47 1414 Gerät reinigen Fallsensoren reinigen 8 Gerät reinigen Bei starker Verschmutzung der Geräteunterseite müssen die Fallsensoren gereinigt werden.

1. Sicherstellen, dass das Gerät ausgeschaltet und das Netzteil nicht angeschlossen ist.

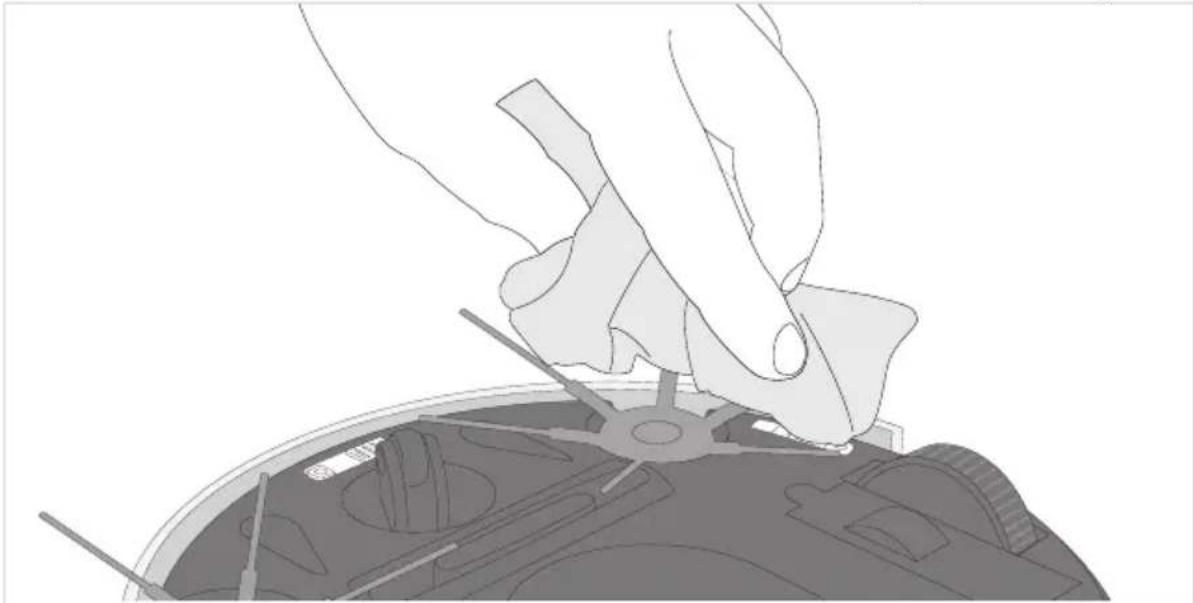

3. Alle drei Fallsensoren mit einem sauberen, fusselfreien Tuch abwischen (siehe Abbildung).

Rundbürsten reinigen Wenn sich die Rundbürsten nicht mehr richtig drehen, müssen sie gereinigt werden.

1. Sicherstellen, dass das Gerät ausgeschaltet und das Netzteil nicht angeschlossen ist.

3. Rundbürsten ausbauen.

4. Rundbürsten von Verschmutzungen befreien. Falls erforderlich, hierfür vorsichtig eine Pinzette

verwenden. RB7025.book Seite 14 Dienstag, 16. Oktober 2018 2:47 1415 Probleme beheben 9 Probleme beheben Anhand nachstehender Tabelle prüfen, ob sich das Problem beheben lässt: Problem mögliche Ursache / Lösung Gerät lässt sich nicht einschal- ten. Akku ist völlig leer. Gerät ausschalten (Stellung „0“) und Akku laden, Seite 9, „Akku aufladen“. Gerät war beim Ladevorgang eingeschaltet (Stellung „I“). Gerät am Ein-/Ausschalter aus- (Stellung „0“) und wieder einschalten (Stellung „I“). Das Gerät läuft daraufhin an. Deckel wurde abgenommen, während das Gerät noch eingeschaltet war. Gerät am Ein-/Ausschalter aus- (Stellung „0“) und wieder einschalten (Stellung „I“). Das Gerät läuft daraufhin an. Deckel sitzt nicht korrekt. Gerät ausschalten (Stellung „0“) und Deckel erneut aufsetzen. LED „ “ leuchtet rot. Akku muss geladen werden. Gerät ausschalten (Stellung „0“) und Akku aufladen, Seite 9, „Akku aufla- den“. Fallsensoren sind ungleich eingestellt. Alle 3 Fallsensoren auf gleiche Stufe stellen, Seite 10, „Gerät an Untergrund anpassen“. Fallsensoren sind nicht korrekt eingestellt. Fallsensoren der Helligkeit des Bodens und der Stufenhöhe anpassen, Seite 10, „Gerät an Untergrund anpassen“. Fallsensoren sind verschmutzt. Fallsensoren reinigen, Seite 14, „Fallsensoren reinigen“. Gerät hat keinen Bodenkontakt. Gerät auf den Boden stellen. Es beginnt nun direkt zu reinigen. RB7025.book Seite 15 Dienstag, 16. Oktober 2018 2:47 1416 Probleme beheben LED „ “ leuchtet rot. Staubbehälter ist überfüllt oder Filter ist verschmutzt. Gerät ausschalten (Stellung „0“) und Seite 12, „Staubbehälter leeren“. Im Saugeinlass (auf der Unterseite des Geräts) befinden sich 2 Sensoren, die ansprechen, wenn der Saugeinlass stark verschmutzt ist. In diesem Fall den Bereich um den Saugeinlass beispielsweise mit einem Staubsauger gründlich reinigen. Deckel (über dem Staubbehälter, siehe Seite 12, „Staubbehälter leeren“) wurde gar nicht oder nicht korrekt montiert. Sicherstellen, dass beispielweise nach dem Entleeren des Staubbehälters der Deckel wieder korrekt aufgesetzt wurde. Möglicherweise ist der Deckel leicht beschädigt, so dass der Kontakt zwischen Deckel und Gerät nicht vollständig zustande kommt. In diesem Fall an unseren Kundendienst wenden (Seite 207, „Kunden- dienstzentralen“). Gerät läuft zwar an, fährt aber andau- ernd rückwärts. Schieberegler zur Einstellung der Empfindlichkeit der Fallsensoren steht auf ei- ner Stellung für helle Böden, während das Gerät auf einem dunklen Boden ein- gesetzt wird. Stellung des Schiebereglers zur Einstellung der Empfindlichkeit der Fallsenso- ren anpassen, Seite 10, „Gerät an Untergrund anpassen“. Gerät hält von allein an. Akku muss geladen werden. Gerät ausschalten (Stellung „0“) und Akku aufladen, Seite 9, „Akku aufla- den“. Gerät hat sich festgefahren. Von Hand etwas nachhelfen, indem Sie dem Gerät einen Schubs geben. Gerät fährt di- rekt nach dem Einschalten trotz freier Flä- che keine gera- den Bahnen. Möglicherweise wird eines der Räder durch Verschmutzungen daran gehin- dert, frei zu drehen. Rad von Verschmutzungen befreien. Falls erforderlich, hierfür vorsichtig eine Schere oder Pinzette einsetzen. Eine der Rund- bürsten dreht sich nicht mehr. Möglicherweise wird diese Rundbürste durch Verschmutzungen daran gehin- dert, frei zu drehen. Rundbürste reinigen, Seite 14, „Rundbürsten reinigen“. Problem mögliche Ursache / Lösung RB7025.book Seite 16 Dienstag, 16. Oktober 2018 2:47 1417 Probleme beheben Falls Sie das Problem anhand der obigen Tabelle nicht beheben können, rufen Sie unsere Servicehotline (siehe Kontaktdaten im Anhang dieser Gebrauchsanleitung) an. Gemeinsam mit unseren geschulten Servicemitarbeitern finden wir sicher eine Lösung. Gerät lässt sich nicht laden. Netzteil ist nicht korrekt eingesteckt. Prüfen, ob Netzteilstecker bzw. Netzteiladapter korrekt in ihren Buchsen sitzen (Seite 9, „Akku aufladen“). Betriebsdauer verkürzt sich zunehmend. Möglicherweise werden die Räder durch Verschmutzungen daran gehindert, frei zu drehen. Rad von Verschmutzungen befreien. Falls erforderlich, hierfür vorsichtig eine Schere oder Pinzette einsetzen. Problem mögliche Ursache / Lösung RB7025.book Seite 17 Dienstag, 16. Oktober 2018 2:47 1418 Zubehör und Garantie 10 Zubehör und G arantie Ersatz- und Zubehörteile nachbestellen Ersatzteile oder Zubehör können Sie bequem im Internet unter www.severin.de im Menü „Service / Ersatzteil-Shop“ bestellen. Über den nebenstehenden QR-Code können Sie direkt auf unsere Homepage gelangen. Garantie Von den nachfolgenden Garantiebedingungen bleiben die gesetzlichen Gewährleistungsrechte ge- genüber dem Verkäufer und eventuelle Verkäufergarantien unberührt. Sollte eine Reparatur erforderlich werden, setzen Sie sich telefonisch oder per Mail mit un- serem Kundendienst in Verbindung. Die Kontaktdaten finden Sie im Anhang dieser Ge- brauchsanleitung. Wenden Sie sich im Garantiefall direkt an den Händler. Zusätzlich gewährt SEVERIN eine Herstellergarantie von zwei Jahren ab Kaufdatum. In diesem Zeitraum beseitigen wir kostenlos alle Mängel, die nachweislich auf Material- oder Fertigungsfehlern beruhen und die Funktion wesentlich beeinträchtigen. Weitere Ansprüche sind ausgeschlossen. Von der Garantie ausgenommen sind: Schäden, die auf Nichtbeachtung der Gebrauchsanleitung, unsachgemäße Behandlung oder normalen Verschleiß zurückzuführen sind, ebenso leicht zer- brechliche Teile wie z. B. Glas, Kunststoff oder LEDs. Von der Garantie ausgenommen sind außer- dem Batterien und Akkus die infolge normalen Verschleißes oder unsachgemäßer Handhabung de- fekt geworden sind bzw. deren Laufzeit sich verkürzt hat. Die Garantie erlischt bei Eingriff nicht von SEVERIN autorisierter Stellen. Artikelnummer Beschreibung 6232048 4er Set Rundbürsten 5248048 Reinigungs-Set (Filter + Reingungspinsel) RB7025.book Seite 18 Dienstag, 16. Oktober 2018 2:47 1419 Entsorgung 11 Entsorgung Akku ausbauen

1. Sicherstellen, dass das Gerät ausgeschaltet und das Netzteil nicht angeschlossen ist.

2. Gerät vorsichtig auf die Oberseite legen, so dass die Unterseite zugänglich ist.

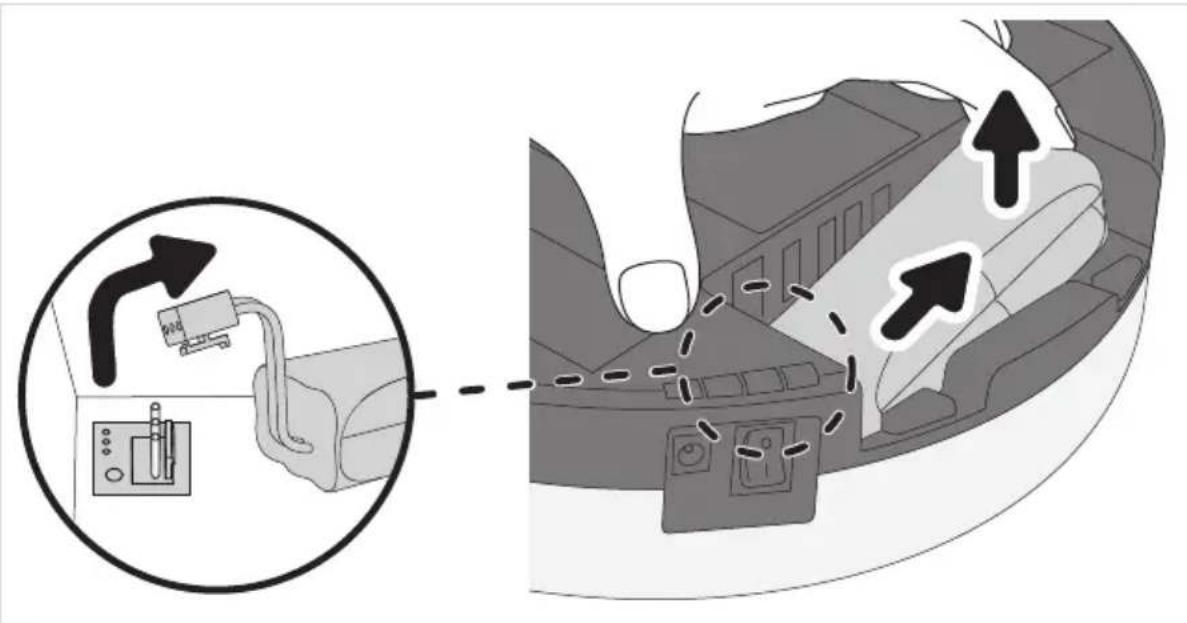

3. Akkufachabdeckung abziehen.

4. Akkusteckverbindung wie abgebildet trennen (siehe Detail).

5. Akku aus Akkufach nehmen (siehe Abbildung).

6. Akkufachdeckel wieder kräftig aufschieben, bis er hör- und spürbar einrastet.
