GEBRUIKSAANWIJZING Saeco Xsmall Plus PHILIPS

Wij feliciteren u met het feit dat u deze espressomachine van topkwaliteit gekocht heeft en danken u voor het in ons

gestelde vertrouwen. Wij adviseren u om, voordat u het apparaat in gebruik neemt, deze instructies aandachtig te

lezen. In deze gebruiksaanwijzing wordt namelijk uitgelegd hoe u het apparaat het beste kunt gebruiken, schoonmaken

en onderhouden. Als u nog vragen heeft kunt u zich wenden tot de verkoper of rechtstreeks contact opnemen met de

fabrikant. Wij zullen u met plezier de gewenste informatie verschaffen.

the service door (3).

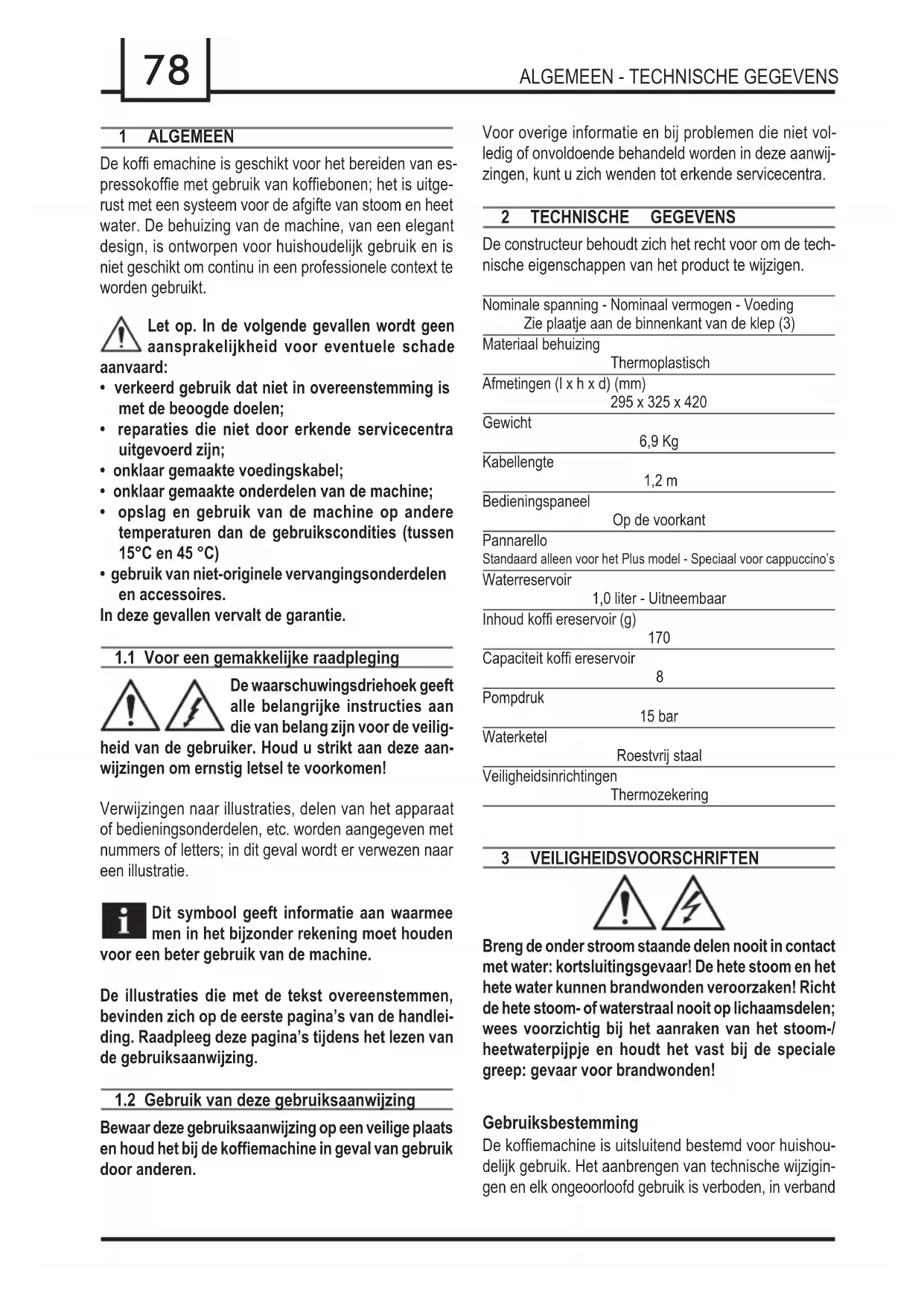

ALGEMEEN - TECHNISCHE GEGEVENS

1 ALGEMEEN De koffi emachine is geschikt voor het bereiden van es-

pressokoffi e met gebruik van koffi ebonen; het is uitge-

rust met een systeem voor de afgifte van stoom en heet

water. De behuizing van de machine, van een elegant

design, is ontworpen voor huishoudelijk gebruik en is

niet geschikt om continu in een professionele context te

Let op. In de volgende gevallen wordt geen

aansprakelijkheid voor eventuele schade

• verkeerd gebruik dat niet in overeenstemming is

met de beoogde doelen;

• reparaties die niet door erkende servicecentra

• onklaar gemaakte voedingskabel;

• onklaar gemaakte onderdelen van de machine;

• opslag en gebruik van de machine op andere

temperaturen dan de gebruikscondities (tussen

• gebruik van niet-originele vervangingsonderdelen

In deze gevallen vervalt de garantie.

1.1 Voor een gemakkelijke raadpleging

De waarschuwingsdriehoek geeft

alle belangrijke instructies aan

die van belang zijn voor de veilig-

heid van de gebruiker. Houd u strikt aan deze aan-

wijzingen om ernstig letsel te voorkomen!

Verwijzingen naar illustraties, delen van het apparaat

of bedieningsonderdelen, etc. worden aangegeven met

nummers of letters; in dit geval wordt er verwezen naar

Dit symbool geeft informatie aan waarmee

men in het bijzonder rekening moet houden

voor een beter gebruik van de machine.

De illustraties die met de tekst overeenstemmen,

bevinden zich op de eerste pagina’s van de handlei-

ding. Raadpleeg deze pagina’s tijdens het lezen van

de gebruiksaanwijzing.

1.2 Gebruik van deze gebruiksaanwijzing

Bewaar deze gebruiksaanwijzing op een veilige plaats

en houd het bij de koffi emachine in geval van gebruik

Voor overige informatie en bij problemen die niet vol-

ledig of onvoldoende behandeld worden in deze aanwij-

zingen, kunt u zich wenden tot erkende servicecentra.

2 TECHNISCHE GEGEVENS De constructeur behoudt zich het recht voor om de tech-

nische eigenschappen van het product te wijzigen.

Nominale spanning - Nominaal vermogen - Voeding

Zie plaatje aan de binnenkant van de klep (3)

Pannarello Standaard alleen voor het Plus model - Speciaal voor cappuccino’s Waterreservoir

Inhoud koffi ereservoir (g)

Capaciteit koffi ereservoir

Veiligheidsinrichtingen

3 VEILIGHEIDSVOORSCHRIFTEN Breng de onder stroom staande delen nooit in contact

met water: kortsluitingsgevaar! De hete stoom en het

hete water kunnen brandwonden veroorzaken! Richt

de hete stoom- of waterstraal nooit op lichaamsdelen;

wees voorzichtig bij het aanraken van het stoom-/

heetwaterpijpje en houdt het vast bij de speciale

greep: gevaar voor brandwonden!

De koffi emachine is uitsluitend bestemd voor huishou-

delijk gebruik. Het aanbrengen van technische wijzigin-

gen en elk ongeoorloofd gebruik is verboden, in verband79

VEILIGHEIDSVOORSCHRIFTEN

met de risico’s die dit met zich meebrengt! Het apparaat

is niet bestemd om gebruikt te worden door personen

(inclusief kinderen) met verminderde fi sieke, mentale of

gevoelige capaciteiten of met onvoldoende ervaring en/

of bekwaamheid, tenzij ze onder het toezicht staan van

een persoon die verantwoordelijk is voor hun veiligheid

en van wie ze instructies verkrijgen aangaande het ge-

bruik van het apparaat.

Sluit de koffi emachine uitsluitend aan op een geschikt

De spanning moet overeenstemmen met de spanning

die op het plaatje van het apparaat staat vermeld, dat

geplaatst is aan de binnenkant van de klep 3.

Gebruik de koffi emachine nooit als de voedingskabel

defect is. Indien de voedingskabel beschadigd is, moet

deze door de fabrikant of door zijn klantenservice ver-

vangen worden. Laat de voedingskabel niet over hoe-

ken en scherpe randen of hete voorwerpen lopen, en

bescherm het tegen olie. Draag de koffi emachine niet

aan de kabel en trek er niet aan. Haal de stekker niet uit

het stopcontact door aan de kabel te trekken en raak het

niet met natte handen aan. Voorkom dat de voedingska-

bel los van tafels of planken afhangt.

Bescherming van andere personen

Houd kinderen onder toezicht om te vermijden dat ze

met het apparaat spelen.

Kinderen realiseren zich de gevaren die aan elektrische

apparaten verbonden zijn niet. Laat het verpakkingsma-

teriaal van de machine niet binnen bereik van kinderen.

Richt de hete stoom- en/of waterstraal nooit op uzelf of

op anderen: gevaar voor brandwonden! Gebruik altijd de handgrepen of knoppen.

Zet de koffi emachine op een veilige plek waar niemand

het kan omstoten of zich eraan kan verwonden.

Er kan heet water of oververhitte stoom uitkomen: ge-

vaar voor brandwonden!

Bewaar de machine niet bij een temperatuur van minder

dan 0°C; het apparaat kan door bevriezing worden be-

schadigd. Gebruik de koffi emachine niet buiten.

Zet het apparaat niet op erg warme oppervlakken en in

de buurt van open vuur om te voorkomen dat de behui-

zing smelt of anderszins beschadigd raakt.

Alvorens de machine schoon te maken, zet het uit met

de ON/OFF toets en haal vervolgens de stekker uit het

stopcontact. Wacht dan tot de machine is afgekoeld.

Dompel het apparaat nooit onder in water!

Pogingen tot reparaties aan de binnenkant van de ma-

chine zijn ten strengste verboden.

Gebruik het water dat enkele dagen in het waterreser-

voir heeft gestaan niet voor voedingsdoeleinden, was en

vul het reservoir met vers drinkwater.

Ruimte voor gebruik en onderhoud

Voor een correcte en goede werking van de koffi ema-

chine wordt het volgende aanbevolen:

• Kies een vlakke ondergrond;

• Kies een voldoende verlichte, hygiënische omgeving

met een gemakkelijk toegankelijk stopcontact;

• Zorg ervoor dat het apparaat op een minimumafstand

van de wanden staat, zoals in de afbeelding is weer-

Opslag van de machine

Schakel de machine, wanneer deze langere tijd niet

wordt gebruikt, uit en haal de stekker uit het stopcon-

tact. Bewaar de machine in een droge ruimte en buiten

het bereik van kinderen. Bescherm de machine tegen

Reparaties / Onderhoud

Haal de stekker meteen uit het stopcontact bij storingen,

defecten of vermoedelijke defecten na een val. Zet de

machine nooit in werking als deze defect is.

Alleen de erkende servicecentra mogen werkzaamhe-

den en reparaties uitvoeren. Bij ondeskundig uitgevoer-

de werkzaamheden wordt iedere vorm van aansprake-

lijkheid van de hand gewezen.

Gebruik in geval van brand koolzuurblussers (CO

bruik geen water of poederblussers.80

Bescherming voor uitlooppijpje (10)

Centrale koffi e-unit

Toets voor afgifte sterke koffi e

Toets voor afgifte slappe koffi e

Toets ON/OFF Keuzeschakelaar voor koffi e / heet water /

Led voor temperatuur

Sleutel voor het instellen van de maalfi jnheid

Smeermiddel voor de Centrale Koffi e-unit

Pannarello (standaard alleen voor het Plus

4 INSTALLATIE Houd u voor uw eigen veiligheid en die van anderen

strikt aan de “Veiligheidsvoorschriften” die vermeld

staan in hoofdstuk 3.

De oorspronkelijke verpakking is ontworpen en vervaar-

digd om de machine tijdens het transport te bescher-

Het is raadzaam om de verpakking te bewaren voor

eventueel transport in de toekomst.

4.2 Voorbereidende handelingen

• Haal de deksel van het koffi ereservoir (1) en het

lekbakje (8) met rooster (6) uit de verpakking.

• Haal de koffi emachine uit de verpakking en plaats het

op een geschikte plek die voldoet aan de vereisten

die beschreven zijn in de veiligheidsvoorschriften

• (Afb.15) - Plaats het lekbakje (8) met het rooster (6)

op correcte wijze in de machine.

• Doe de deksel (1) op het koffi ereservoir (2).

• Controleer alvorens de stekker in het stopcontact te

steken of alle handelingen beschreven in par. 4.3 zijn

Belangrijke opmerking: Het is belangrijk de

inhoud van Hoofdstuk 12 te lezen. Hier wordt

de betekenis van alle meldingen die de machine aan

de gebruiker geeft, door middel van de leds op het

bedieningspaneel, nauwgezet uitgelegd.

Nooit het lekbakje verwijderen wanneer de

machine aanstaat. Wacht hiervoor enkele

minuten na het uitschakelen, de machine zal nog

een spoel/ zelfreiniging -cyclus uitvoeren. (zie

4.3 Eerste inschakeling

• (Afb.3) - Neem het waterreservoir (9) weg uit zijn

• (Afb.4) - Spoel het reservoir en vul het met vers

drinkwater; overschrijd niet het (MAX) niveau aan-

gegeven in het reservoir. Plaats het reservoir weer

terug in de machine.

Vul het reservoir (9) altijd en alleen met vers

water zonder koolzuur. Warm water of andere

vloeistoffen kunnen het reservoir en/of de machine

beschadigen. Zet het apparaat nooit aan zonder dat

er water in zit: controleer of er voldoende water in

• (Afb.1) - Verwijder het deksel (1) van het koffi ereser-

• (Afb.2) - Gooi langzaam de koffi ebonen in het reser-

Opmerking: Het rooster dat zich in het kof-

fi ereservoir bevindt, kan en mag niet worden

INSTALLATIE - INSTELLINGEN Vul reservoir (2) altijd alleen maar met koffi e-

bonen. Gemalen koffi e, oploskoffi e en andere

dingen beschadigen de machine.

• Doe de deksel (1) weer op het koffi ereservoir (2).

• (Afb.5A) - Plaats de stekker in het contact aan de

achterkant van het apparaat.

• (Afb.5B) - Steek het andere uiteinde van de stekker

in een wandstopcontact met de juiste spanning.

• Verzeker u ervan dat de keuzeschakelaar (17) op

" staat; indien nodig, draai het tot de

• (Afb. 6) - Om de machine aan te doen, is het vol-

doende om op de toets (16) te drukken; de led (18)

zal beginnen snel te knipperen en geeft daarmee aan

dat het nodig is om het circuit te laden.

• (Afb.7) - Om de circuit te vullen, plaats een bak onder

het stoompijpje (pannarello voor de plus uitvoering)

• (Afb.9) - Draai de keuzeschakelaar (17) rechtsom tot

Wanneer er water op een gelijkmatige manier uit komt

en het waarschuwingsled (18) langzaam knippert en

hiermee aangeeft dat de draaiknop dichtgedraaid

kan worden, draai de keuzeschakelaar linksom tot

• Nu begint de led (19) langzaam te knipperen, waarmee

het de verwarmingsfase aangeeft.

Opmerking: Het wordt aangeraden het circuit

te vullen bij het eerste gebruik van de machi-

ne, als de machine lange tijd niet gebruikt is of als

het reservoir helemaal leeg is.

Wanneer de machine is opgewarmd, zal

deze een spoelcyclus van de interne circuits

uitvoeren (zie par.4.4).

• Als bovengenoemde handelingen zijn uitgevoerd is

de machine klaar voor gebruik.

• Volg de hieronder vermelde aanwijzingen zorgvuldig

op voor een goed gebruik van de machine voor het

schenken van koffi e, heet water of stoom.

4.4 Spoel/ Zelfreiniging -cyclus

Deze cyclus laat het spoelen van de koffi e circuits toe

Deze cyclus wordt uigevoerd:

• Wanneer het toestel opstart

• Na het ontluchten van het toestel (met koud verwar-

• Gedurende de stand-by voorbereiding ( indien een

koffi eproduct werd gemaakt)

• Gedurende de uitschakelfase na het bedienen van

de AAN/UIT toets (16) ( indien een koffieproduct

Nota: Als u dit proces opvolgt, plaats dan een

recipiënt onder de koffi e-uitloop voordat het

spoelen start. (5) (Fig. 8).

Een kleine hoeveelheid water zal afgegeven worden

hetwelk alle componenten van het toestel zal reinigen

Wacht tot de cyclus automatisch eindigt. Je kan de af-

gifte ook stoppen door een koffi e toets te drukken.

5 INSTELLINGEN De machine die u hebt aangeschaft heeft de mogelijk-

heid om enkele instellingen in te voeren die u in staat

stellen om er optimaal gebruik van te maken.

5.1 Saeco Adapting System

Koffi e is een natuurlijk product en haar eigenschappen

kunnen veranderen afhankelijk van de afkomst, de me-

lange en de branding. De koffi emachine van Saeco is

voorzien van een zelf-regulerend systeem dat het moge-

lijk maakt om alle soorten koffi ebonen te gebruiken die

in de handel verkrijgbaar zijn (niet gekarameliseerd).

• De machine regelt zichzelf zelf om het trekken van

koffi e te optimaliseren, waardoor het de perfecte

compactheid van de tablet garandeert om een crèmige

espressokoffi e te verkrijgen die in staat is om alle

aroma’s te verspreiden onafhankelijk van het gebruikte

• het optimaliseringsproces is een leerproces waarvoor

men een aantal koffi es moet schenken om de machine

toe te staan de compactheid van de gemalen koffi e af

• Let er op dat speciale melanges bestaan waarvoor

de afstelling van de maalelementen nodig is om het

trekken van de koffi e te optimaliseren - (zie par.5.2).

5.2 Koffi emolen instellen

Let op! De draaiknop voor de afstelling van de

maalfi jnheid, geplaatst binnen in het koffi ere-

servoir, dient alleen gedraaid te worden wanneer de

koffi emolen in werking is. Doe geen gemalen koffi e

en/of oploskoffi e in het koffi ebonenreservoir.82

INSTELLINGEN - KOFFIEAFGIFTE Het is verboden om andere dingen, behalve

koffi ebonen, in de koffi emolen te stoppen.

De koffi emolen bevat bewegende onderdelen die

gevaarlijk kunnen zijn; het is verboden om vingers

en/of andere dingen in de molen te stoppen. Alvorens

handelingen binnen in het koffi ereservoir te ver-

richten, zet de machine uit door op de ON/OFF toets

te drukken en haal de stekker uit het stopcontact.

Doe geen koffi ebonen in de koffi emolen als deze

De machine biedt de mogelijkheid om de maalfi jnheid

van de koffi e iets te wijzigen om deze aan te passen

aan het soort gebruikte koffi e.

De instelling moet middels de pin in het koffi ereservoir

veranderd worden; draai de pin uitsluitend met behulp

van de bijgeleverde sleutel.

(Afb. 27) - Druk en draai de pin slechts één klik per keer

en laat daarna de machine 2-3 kopjes koffi e verstrekken

zodat u de verandering in de maalfi jnheid merkt.

(Afb.28) - De tekentjes binnen in het reservoir geven

de ingestelde maalfi jnheid aan; er kunnen 5 verschil-

lende maalfi jnheden worden ingesteld met de volgende

5.3 Instelling hoeveelheid koffi e per kopje

De machine biedt de mogelijkheid om de hoeveelheid

verstrekte koffie in te stellen afhankelijk van uw per-

soonlijke smaak en/of de afmetingen van uw bekers/

Bij elke druk op de toets (14) of (15) zal de machine een

geprogrammeerde hoeveelheid koffi e verstrekken. Deze

hoeveelheid kan opnieuw geprogrammeerd worden

naar voorkeur. Aan elke toets is een andere koffi eafgifte

verbonden; deze zijn onafhankelijk van elkaar.

Als voorbeeld wordt hierna de programmering van toets

(14) beschreven, die normalerwijze verbonden is aan

• (Afb.10A) - Plaats een kopje onder de schenkinrich-

• (Afb.12) - Houd de toets (14) ingedrukt; tijdens deze

fase knippert de led (20).

• (Afb.12) - Laat de toets (14) los wanneer het kopje de

gewenste hoeveelheid koffi e bevat.

Nu is de toets (14) geprogrammeerd; bij elke druk op

de toets zal de machine de zojuist geprogrammeerde

hoeveelheid koffi e verstrekken.

De machine is ontworpen voor energiebesparing.

Wanneer er 60 minuten vanaf het laatste gebruik ver-

streken zijn, zal de machine automatisch uitgeschakeld

Om de machine opnieuw te starten is het voldoende

om op de toets (16) te drukken; in dit geval zal de ma-

chine de spoeling alleen uitvoeren indien de waterketel

Met de koffi emachine kan men de meeste bekers/kop-

jes die verkrijgbaar zijn in de handel gebruiken.

In het geval dat u extra grote bekers wenst te gebruiken,

moet het rooster (6) verwijderd worden.

Alvorens het rooster (6) te verwijderen en de

beker te plaatsen, verzeker u ervan dat het

lekbakje (8) leeg en schoon is (zie par.9).

(Afb.11) - Verwijder het rooster (6) en plaats de beker in

Wanneer u klaar bent, plaats het rooster weer (6) te-

6 KOFFIEAFGIFTE Opmerking: Als de machine geen koffie

verstrekt, controleer dan of er water in het

waterreservoir (9) zit.

Controleer vóór de afgifte van koffie of

de groene led voor “op temperatuur” (19)

continu brandt en of de water- en koffi ereservoirs

Houd de keuzeschakelaar (17) op " " positie,

tijdens de koffi e brouwende cyclus“

• (Afb.10 - Afb.11) - Plaats 1 of 2 bekers/kopjes onder

de uitlooppijpjes (5) in overeenstemming met de

gaatjes op het rooster.

• (Afb.12) - Voor de afgifte van de koffi e druk en laat

de toets (14) om espressokoffi e te verkrijgen;

de toets (15) voor een slappe koffi e.83

AFGIFTE VAN WARM WATER - BEREIDING CAPPUCCINO

• Vervolgens wordt de afgiftecyclus gestart: druk één

keer op de knop om 1 koffi e te zetten; druk 2 keer

achter elkaar op de knop om 2 koffi e te zetten.

In deze werkingsstand maalt en doseert de

machine automatisch de juiste hoeveelheid

koffi e. De bereiding van twee koffi e vereist twee

maalcycli en twee afgiftecycli, die de machine au-

tomatisch uitvoert; deze optie wordt weergegeven

door het continu branden van de led 20.

• Na de voorinfusiecyclus zal de koffi e uit de schenkin-

richting (5) beginnen te stromen.

• De koffi eafgifte zal automatisch stoppen als het in-

gestelde niveau is bereikt; het blijft echter mogelijk

om de koffi eafgifte te onderbreken door op de eerder

ingedrukte knop te drukken.

De machine is ingesteld om een echte italia-

anse espresso te bereiden. Deze eigenschap

zou de afgiftetijd lichtelijk kunnen verlengen, maar

heeft als pluspunt de intense smaak van de koffi e.

7 AFGIFTE VAN WARM WATER Let op: aan het begin van de afgifte kan er

wat heet water vrijkomen: gevaar voor bran-

dwonden. Het heetwaterpijpje kan erg heet worden:

voorkom directe aanraking met uw handen.

• Controleer vóór de afgifte van heet water of de groe-

ne led voor “op temperatuur” (19) brandt.

Als de machine gereed is voor de afgifte van koffi e, ga

dan als volgt te werk:

• (Afb.7) - plaats een kannetje onder het stoompijpje

(pannarello voor de plus uitvoering) (10);

• (Afb.9) - Draai de keuzeschakelaar (17) rechtsom tot

• Schenk de gewenste hoeveelheid heet water; draai

de keuzeschakelaar (17) linksom tot de positie "

om de afgifte van heet water te stoppen. De machine

gaat nu weer in de normale werkingsstand staan.

Een enkele keer zou het kunnen gebeuren dat

na het draaien van de keuzeschakelaar (17) er

geen heet water uitkomt en dat de led (19) langzaam

knippert. In dat geval is het voldoende om te wachten

totdat de led (19) continu zal gaan branden om heet

water te verkrijgen.

8 STOOMAFGIFTE / BEREIDING CAPPUCCI-

NO De stoom kan worden gebruikt om melk op te kloppen

voor cappuccino, maar ook voor het verwarmen van

Gevaar voor brandwonden! Aan het begin

van de afgifte kan wat heet water vrijkomen.

Het uitlooppijpje kan hoge temperaturen bereiken:

voorkom directe aanraking met uw handen.

• (Afb.7) - Plaats een kannetje onder het stoompijpje

• (Afb.13) - Wanneer de machine klaar is voor de afgifte

van koffi e, draai de keuzeschakelaar (17) linksom

"; er zou restwater uit het stoompijpje

(pannarello) kunnen komen.

• De machine heeft een voorverwarmingstijd nodig.

Gedurende deze fase zal de led (19) knipperen.

• Wanneer de groene led (19) continu brandt, begint

de afgifte; er zal spoedig alleen stoom uit beginnen

• Draai de keuzeschakelaar (17) rechtsom en zet het

om de de afgifte van stoom te stop-

• Vul de kan die u voor de bereiding van de cappuccino

wilt gebruiken voor 1/3 met koude melk.

Voor een beter resultaat moet de melk koud

zijn tijdens de bereiding van de cappuccino.

• (Afb.14) - Dompel het stoompijpje (pannarello voor

de plus uitvoering) in de op te warmen melk en draai

de keuzeschakelaar (17) linksom tot het punt "

draai de beker langzaam van beneden naar boven

om gelijkmatig schuim te maken.

• Nadat men de stoom heeft gebruikt voor de gewenste

tijd, draai de keuzeschakelaar (17) rechtsom en zet

" om de de afgifte van stoom te

• Hetzelfde systeem kan worden toegepast voor het

verwarmen van andere dranken.

Maak het stoompijpje (pannarello voor de plus uitvoe-

ring) na gebruik schoon zoals staat beschreven in het

hoofdstuk "Reiniging en Onderhoud".

Nadat men de stoom heeft gebruikt om een

drank te bereiden;84

BEREIDING CAPPUCCINO - REINIGING EN ONDERHOUD Voor de afgifte van koffi e: voer de procedures uit die

in paragraaf 8.1 beschreven zijn om de machine weer

op de temperatuur te brengen voor de koffi eafgifte.

Voor de afgifte van heet water: voer de procedures uit

die in paragraaf 7 beschreven zijn.

Wanneer de keuzeschakelaar op de centrale

positie staat, zal deze automatisch teruggaan

naar de temperatuur voor de koffi eafgifte om onnodig

energieverbruik te vermijden.

8.1 Overgang van stoom naar koffi e

• Als men op de koffi etoets (14) of (15) drukt, nadat men

stoom heeft gebruikt, zal de led (19) snel knipperen

waarmee het aangeeft dat de machine te heet is om

koffi e te verstrekken.

• Voor de afgifte van koffi e is het nodig om een zekere

hoeveelheid water af te voeren.

(Afb.7 - Afb.9) - Plaats een kannetje onder het

stoompijpje (pannarello voor de plus uitvoering) (10)

en draai de keuzeschakelaar (17) rechtsom tot het

". Wacht totdat de led “op temperatuur” (19)

continu blijft branden.

Draai vervolgens de keuzeschakelaar (17) linksom en

zet het in de positie "

" om de de afgifte van stoom te

• Bereid nu de koffi e zoals beschreven in paragraaf 6.

9 REINIGING EN ONDERHOUD Algemene reiniging

• Het onderhoud en de reiniging mogen alleen worden

uitgevoerd wanneer de machine koud is en van het

elektriciteitsnet afgekoppeld is.

• Dompel de machine niet onder in water.

• Plaats de verwijderbare onderdelen niet in de afwas-

• Gebruik geen puntige voorwerpen of agressieve

chemische producten (oplosmiddelen) voor de reini-

• Gebruik voor de reiniging van het apparaat een zachte

doek die met water is bevochtigd.

• Droog de machine en/of zijn onderdelen niet in de

magnetron en/of in een traditionele oven.

• (Afb.16) - Demonteer dagelijks, na de melk opge-

warmd te hebben, de buitenkant van de pannarello

(indien aanwezig) en was deze met vers drinkwater.

• (Afb.17) - Het stoompijpje dient wekelijks gereinigd

te worden. Om deze handeling uit te voeren, ga als

- verwijder de buitenkant van de pannarello (voor een

- schuif het bovenste gedeelte van de pannarello van

- was het bovenste gedeelte van de pannarello met

- was het stoompijpje met een vochtige doek en

verwijder eventuele melkresten;

- plaats het bovenste gedeelte in het stoompijpje

(verzeker u ervan dat deze er geheel ingeschoven

Plaats de buitenkant van de pannarello terug.

• (Afb.4) - Wij raden u aan het waterreservoir dagelijks

- Haal het fi lter uit het reservoir en reinig het met

stromend drinkwater.

- Plaats het fi lter weer terug op zijn plek door er

zachtjes op te drukken en het tegelijkertijd iets te

- Vul het reservoir met vers drinkwater.

• (Afb.15) - Maak het lekbakje (8) dagelijks leeg en was

het af; deze handeling dient ook uitgevoerd te worden

wanneer de vlotter (7) omhoog komt.

• (Afb.18) - Maak de koffi ediklade dagelijks leeg en

9.1 Centrale koffi e-unit

• De centrale koffi e-unit (13) dient iedere keer als het

koffi ebonenreservoir gevuld wordt gereinigd te worden

en in ieder geval minstens één keer per week.

• Schakel de machine uit door de schakelaar (16) in te

drukken en trek de stekker uit het stopcontact.

• (Afb.18 - Afb.19) - Verwijder de koffi ediklade (4). Open

• (Afb.20) - Haal de centrale koffi e-unit (13) met de

speciale handgreep uit de machine en druk op de toets

«PUSH». De centrale koffi e-unit mag alleen gewassen

worden met lauw water zonder reinigingsmiddel.

• (Afb.21) - Was de centrale koffi e-unit met lauw water;

was het bovenste fi lter zorgvuldig.

• Was en droog alle onderdelen van de centrale koffi e-

• Reinig zorgvuldig de binnenruimte van de machine

• (Afb.22) - Controleer of de twee tekentjes samenval-

• (Afb.23) - Controleer dat de hendel de basis van de

centrale koffi e-unit raakt. Druk op de toets “PUSH” om

u ervan te verzekeren dat de centrale koffi e-unit in de85

Smeer de Koffi e-unit na ongeveer 500 afgiftes.

Het smeermiddel voor de smering van de

Koffi e-unit is verkrijgbaar bij de erkende technische

• (Afb.24) - Smeer de geleiders van de unit uitsluitend

met het bijgeleverde smeermiddel.

• (Afb.25-26) - Verdeel het smeermiddel gelijkmatig

over de twee geleiders aan de zijkant.

• Plaats de centrale koffi e-unit weer terug in de ruimte

tot hij vastgekoppeld is, ZONDER hierbij op de toets

• Plaats de koffi ediklade. Sluit het serviceklep.

10 ONTKALKING De vorming van kalk is een normaal gevolg van het ge-

bruik van het apparaat; de machine dient om de 1-2

maanden ontkalkt te worden of als er minder water uit

Gebruik het Saeco ontkalkingsprodukt

(Afb.29). Het is speciaal ontwikkeld om de pre-

staties en functionaliteit te bevorderen gedurende de

gehele levensduurte van het toestel en om te vermi-

jden dat, indien correct gebruikt, enige veroudering

van het geleverde produkt zal optreden.

Let op! Gebruik in geen geval azijn als on-

(Afb.17) - Haal vóór het ontkalken de pannarello (indien

aanwezig) van het stoompijpje af zoals staat beschre-

ven in het hoofdstuk "Reiniging en onderhoud".

• Zet de machine aan met de ON/OFF toets (16).

Wacht tot de machine klaar is met spoelen en

• Meng het ontkalkingsmiddel met water, zoals op de

verpakking van het ontkalkingsproduct staat vermeld,

en vul het waterreservoir ermee.

• (Afb.7) - plaats een kannetje onder het stoompijpje

• (Afb.9) - Laat met tussenpozen (één kopje per keer)

de hele inhoud van het waterreservoir uit het apparaat

stromen door de keuzeschakelaar (17) rechtsom te

draaien tot het punt "

"; draai de keuzeschakelaar (17)

linksom tot het punt "

" om de afgifte te stoppen.

• Laat het ontkalkingsoplossing tijdens de afzonder-

lijke tussenpozen ongeveer 10-15 minuten inwerken.

Schakel de machine hiervoor met de schakelaar ON/

OFF (16) uit. Maak het reservoir leeg.

• Herhaal de handelingen totdat er geen ontkalkings-

oplossing in het reservoir zit.

• Als de ontkalkingsoplossing op is, spoel het water-

reservoir dan af en vul het met vers water.

• Zet de machine aan met de ON/OFF toets (16).

• (Afb.9) - Leeg de inhoud van het waterreservoir door

de keuzeschakelaar (17) rechtsom te draaien tot het

"; draai de keuzeschakelaar (17) linksom tot

" om de afgifte te stoppen.

Als de ontkalking gereed is, plaats dan de pannarello

(voor de plus uitvoering) weer in het stoompijpje zoals

staat beschreven in het hoofdstuk "Reiniging en Onder-

Het ontkalkingsprodukt dient verwijderd

te worden volgens de instructies van de

fabrikant en/of de reglementering van het land van

11 AFVALVERWERKING Dit product voldoet aan de EU-richtlijn 2002/96/EG.

op het product of op verpakking

wijst erop dat dit product niet als huishoudafval mag

Het moet echter naar een plaats worden gebracht waar

elektrische en elektronische apparatuur worden gere-

Als u ervoor zorgt dat dit product op de correcte manier

wordt verwijderd, voorkomt u mogelijk voor het milieu

negatieve gevolgen die zich zouden kunnen voordoen

in geval van verkeerde afvalbehandeling.

Voor meer details in verband met het recyclen van dit

product, neemt u het best contact op met de gemeen-

telijke instanties, het bedrijf of de dienst belast met de

verwijdering van huishoudafval of de winkel waar u het

product hebt gekocht.86

CONTROLELAMPJES BEDIENINGSPANEEL

12 CONTROLELAMPJES BEDIENINGSPANEEL Meldingen Oorzaken Oplossingen

Machine op temperatuur:

- voor koffi eafgifte;

- voor de afgifte van heet water;

- voor de afgifte van stoom

Machine is in verwarmingsfase voor

de afgifte van koffi e, heet water en

modus kan de machine geen koffi e

Er moet water in een bak worden

geloosd door de keuzeschakelaar

de groene led ‘op temperatuur’ (19)

continu blijft branden. Stop vervolgens

de afgifte van het water.

Geeft aan dat de machine zich

bevindt in de programmeringsfase

voor de hoeveelheid koffi e in kopje

Machine bezig met de afgifte van een

Onvoldoende hoeveelheid water in

Vul het reservoir met vers drinkwater,

vul het circuit en herhaal de

Koffi ereservoir leeg. Vul het reservoir met koffi ebonen en

herhaal de procedure.

Koffi ediklade vol. Leeg de koffi ediklade met de machine

nog aan. Deze handeling wordt hoe

dan ook altijd gevraagd na de afgifte

Als de koffi eafvalbak geledigd wordt

voordat het signaal hiertoe gegeven

wordt, zal de teller niet op 0 worden

Meldingen Oorzaken Oplossingen

Watercircuit is leeg. Vul de watertank met vers

drinkwater en vul het watercircuit

zoals beschreven in hoofdstuk 4.3

Kraantje NIET in de juiste positie voor

de werking van de machine.

Om het knipperende rode licht te

doven, moet u controleren of alle

onderdelen in het toestel op de juiste

manier zijn ingevoerd of gesloten.

Knipperend tegen de klok

Het toestel is een automatische

spoel/zelfreiningscyclus aan het

uitvoeren (zie hoofdstuk 4.4)

Het toestel stopt deze cyclus

automatisch. U kan deze cyclus

onderbreken door op de koffi etoets

Gelijktijdig knipperend

De machine heeft een storing en

staat de afgifte van koffi e, water of

Zet de machine uit en zet haar

vervolgens na 30 seconden weer

Probeer het 2 of 3 keer.

Indien de machine NIET start,

neem dan contact op met het

De centrale koffie-unit heeft een

ongewone handeling uitgevoerd.

Probeer om een nieuwe afgiftecyclus

van de koffi e uit te voeren.88

VERSCHIJNSELEN - OORZAKEN - OPLOSSINGEN Verschijnselen Oorzaken Oplossingen

De machine kan niet worden

De machine is niet op het elektriciteits-

Sluit de machine op het elektriciteitsnet aan.

De koffie is niet warm ge-

De kopjes zijn koud. Warm de kopjes op met warm water.

Er komt geen heet water of

De opening van het stoompijpje is ver-

Reinig de opening van het stoompijpje met een

Alvorens deze handeling uit te voeren, ver-

zeker u ervan dat de machine uitgeschakeld

De pannarello is vuil (indien aanwezig). Reinig de pannarello.

De koffie is niet romig ge-

De melange is niet geschikt, de koffi e is

niet versgebrand, het koffi epoeder is te

Gebruik een andere koffi emelange of pas de

maling aan zoals staat beschreven in par.5.2.

De machine warmt te lang-

zaam op of er komt te weinig

water uit het pijpje.

Het circuit van de machine is door kalk-

Voer de ontkalkingscyclus uit.

De centrale koffie-unit kan

niet uit de machine worden

De centrale koffi e-unit zit niet goed op

Zet de machine aan. Sluit het serviceklep. De

centrale unit keert automatisch naar zijn begin-

Koffi ediklade zit nog in de machine. De centrale unit kan pas verwijderd worden na-

dat de koffi ediklade uit de machine is gehaald.

De machine maalt, maar er

komt geen koffi e uit.

Water ontbreekt. Vul het waterreservoir en laat het circuit op-

nieuw vollopen (Par.4.3).

De centrale koffi e-unit is vuil. Reinig de centrale koffi e-unit (Par.9.1).

Circuit is leeg. Vul het circuit opnieuw (par.4.3.).

Uitzonderlijke gebeurtenis die plaats-

vindt wanneer de machine bezig is au-

tomatisch de dosis af te stellen.

Bereid een paar koffie zoals beschreven in

Schenkinrichting is vuil. Reiniging van de schenkinrichting.

Uitzonderlijke gebeurtenis die plaats-

vindt wanneer de machine bezig is au-

tomatisch de dosis af te stellen.

Bereid een paar koffie zoals beschreven in

Koffi e stroomt te langzaam uit

Koffi e is te fi jn gemalen. Gebruik een andere koffi emelange of pas de

maling aan zoals staat beschreven in par.5.2.

Circuit is leeg. Vul het circuit opnieuw (par.4.3.).

De centrale koffi e-unit is vuil. Reinig de centrale koffi e-unit (Par.9.1).

Koffie stroomt niet via de

Schenkinrichting is verstopt. Reinig de schenkinrichting en de openingen

Opmerking: Deze problemen kunnen normaal zijn wanneer de koffi emelange is veranderd of in het geval van de

eerste installatie; wacht in dit geval af tot de machine een zelfregulatie uitvoert zoals beschreven in par.5.1.

Voor storingen die niet in bovenstaande tabel te vinden zijn of als de geadviseerde oplossingen geen effect

hebben, dient u contact op te nemen met een servicecentrum.89

verklaren onder onze verantwoordelijkheid, dat

AUTOMATISCHE KOFFIEMACHINE SUP 033R

waarop deze verklaring betrekking heeft, in overeen-

stemming is met de volgende normen:

• Huishoudelijke en soortgelijke elektrische toestellen

- Veiligheid - Algemene eisen - EN 60335-1 (2002) +

A1(2004) + A2(2006) + A11(2004) + A12 (2006)

• Huishoudelijke en soortgelijke elektrische toestellen -

Veiligheid - Deel 2-15 - Bijzondere eisen voor toestellen

voor verwarming van vloeistoffen

EN 60 335-2-15 (2002) + A1(2005)

• Veiligheid voor huishoudelijke en soortgelijke toestellen.

Elektromagnetische velden - Methoden voor evaluatie en

meting EN 50366 (2003) + A1 (2006).

• Huishoudelijke en soortgelijke elektrische toestellen - Ve-

iligheid - Deel 2-14: Bijzondere eisen voor keukenmachi-

nes EN 60335-2-14 (2006).

• Elektromagnetische compatibiliteit - Eisen voor huisho-

udelijke toestellen, elektrisch gereedschap en soortgelij-

ke apparaten - Deel 1 Emissie - EN 55014-1 (2000) +

A1 (2001) + A2 (2002)

Deel 3-2 : Limietwaarden - Limietwaarden voor de emis-

toestellen 16 A per fase) - EN 61000-3-2 (2000)

Deel 3-3 : Limietwaarden - Limietwaarden voor spanning-

swisselingen, spanningsschommelingen en fl ikkering in

openbare laagspanningsnetten voor apparatuur met een

ingangsstroom 16 A per fase en zonder voorwaardelijke

aansluiting EN 61000-3-3 (1995) + A1(2001)

• Elektromagnetische compatibiliteit - Eisen voor huisho-

udelijke toestellen, elektrisch gereedschap en soortgelij-

ke apparaten - Deel 2: Immuniteit - Productgroepnorm

EN 55014-2 (1997) + A1 (2001).

volgens de richtlijnen CE 73/23, CE 89/336, CE 92/31,

De fabrikant behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen.
