GEBRUIKSAANWIJZING RT 36 NODOR

Gebruiksaanwijzing en instructies voor kookplaten

RU

HctpyKnH IO 3KcIIyatauHH H Texo6IcyxHBaHHIO IINT

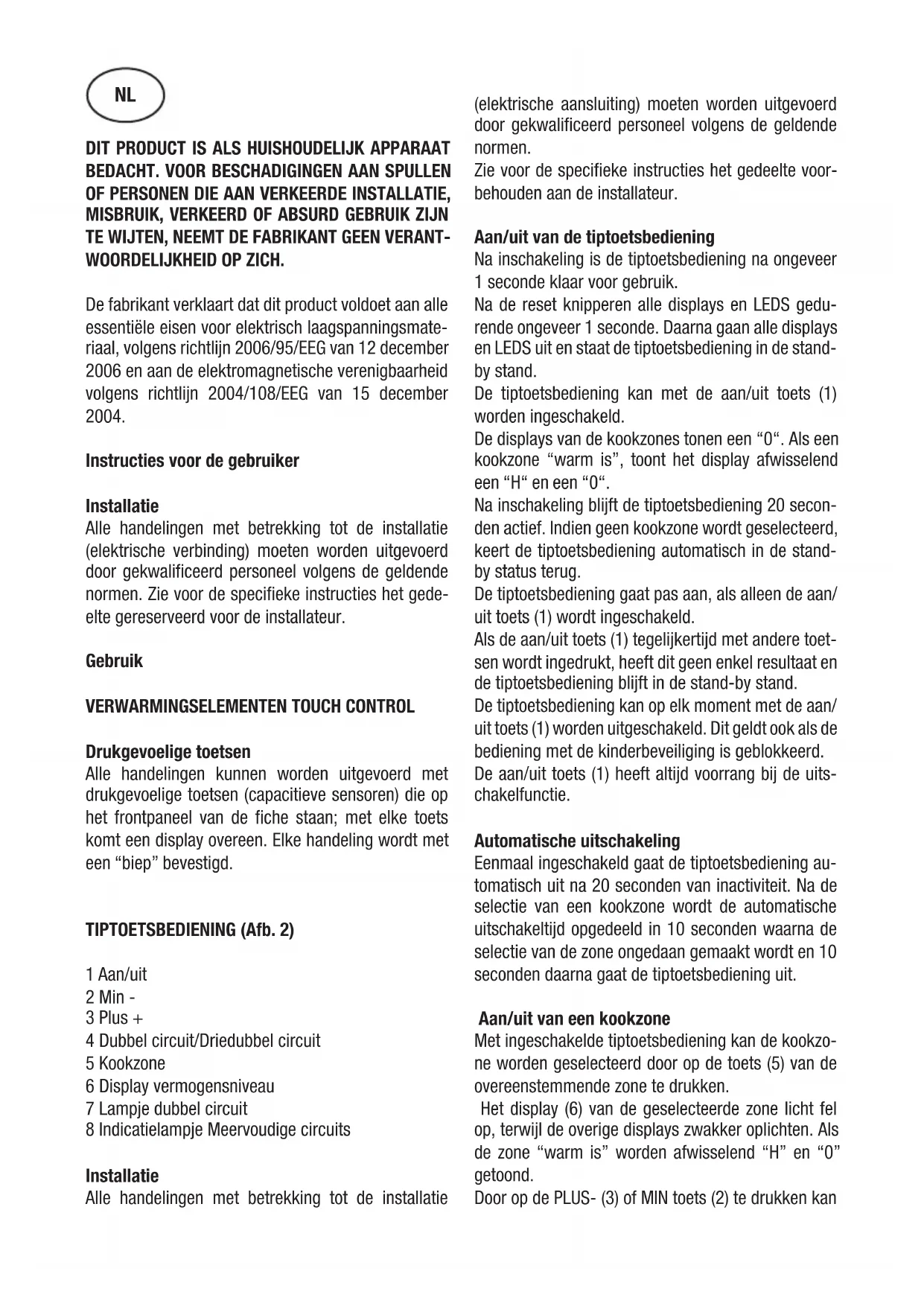

ESTE PRODUCTO FUE CONCEBIDO PARA UN USO DE TIPO DOMÉSTICO. EL CONSTRUCTOR DECLINA CUALQUIER RESPONSABILIDAD EN EL CASO DE DANOS EVENTUALES A COSAS O PERSONAS QUE DERIVEN DE UN INSTALLACION INCORRECTA O DE UN USO IMPROPIO, ERRADO O ABSURDO.

De fabrikant verklaart dat dit product voldoet aan alle essentiele eisen voor elektrisch laagspanningsmaterial, volgens richtlijn 2006/95/EEG van 12 decanber 2006 en aan de elektromagnetische verenigbaarheid volgens richtlijn 2004/108/EEG van 15 decanber 2004.

Instructies voor de gebruiker

Installatie

Alle handelingen met betrekking tot de installmentie (elektrische verbinding)要去en worden uitgevoerd door gekwalificeerd personeel volgens de geldende normen. Zie voor de specifieke instructies het gede-elite gerezureveerd voor de installateur.

Gebruik

VERWARMINGSELEMENTEN TOUCH CONTROL

Drukgveoelige toetsen

Alle handelingen können worden uitgevoerd met drukgevoelige toetsen (capacitieve sensoren) die op het frontpaneel van de fiche staan; met elke toets komt een display overeen. Elke handeling worden met een "biep" bevestigd.

TIPTOETSBEDIENING (Afb. 2)

1 Aan/uit
2 Min -
3 Plus +
4 Dubbel circuit/Driedubbel circuit
5 Kookzone
6 Display vermogensniveau
7 Lampje dubbel circuit
8 Indicatielampje Meervoudige circuits

Installatie

Alle handelingen met betrekking tot de installmentie

(elektrische aansluiting)要去en worden uitgevoerd door gekwalificeerd personeel volgens de geldende normen.

Zie voor de specifieke instructies het gedeelte voorbehonden aan de installmenter.

Aan/uit van de tiptoetsbediening

Na inschakeling is de tiptoetsbediening na ongeveer 1 seconde klaar voor gebruik.

Na de reset knipperen alle displays en LEDs gedurende ongeveer 1 seconde. Daarna gaan alle displays en LEDs uit en staat de tiptoetsbediening in de standby stand.

De tiptoetsbediening kan met de aan/uit toets (1) worden ingeschakeld.

De displays van de kookzones tonen een "0". Als een kookzone "warm is", toont het display afwisseleden een "H" en een "0".

Na inschakeling blijdt de tiptoetsbediening 20 secon- den actief. Indien geen kookzone worden geselecteerd, keert de tiptoetsbediening automatisch in de standby status terug.

De tiptoetsbediening gaat pas aan, als alleen de aan/uit toets (1) wordt ingeschakeld.

Als de aan/uit toets (1) tegelijkkertijd met andere toetsen worden ingedrukt, heeft dit geen enkel resultaat en de tiptoetsbediening blijft in de stand-by stand.

De tiptoetsbediening kan op elk moment met de aan/uit toets (1) worden uitgeschakeld. Dit geldt ook als bediening met de kinderbeveiliging is geblokkeerd.

De aan/uit toets (1) heeft algijd voorrang bij de uitschakelfunctie.

Automatische uitschakeling

Eenmaal ingeschakeld gaat de tiptoetsbediening automatisch uit na 20 seconden van inactiviteit. Na de selectie van een kookzone worden de automatische uitschakeltijd opgedeeld in 10 seconden waarna de selectie van de zone ongedaan gemaakt worden en 10 seconden daarna gaat de tiptoetsbediening uit.

Aan/uit van een kookzone

Met ingeschakelde tiptoetsbediening kan de kookzone worden geselecteerd door op de toets (5) van de overeenstemmende zone te drukken.

Het display (6) van de geselecteerde zone Licht fel op, terwijl de overige displays zwakker oplichten. Als de zone "warm is" worden afwisseled "H" en "0" getoond.

Door op de PLUS- (3) of MIN toets (2) te drukken kan

een vermogensniveau worden geseleeteerd en de zone begint warm te worden.

Zodra de kookzone is geselecteerd, kan het vermogensniveau worden gekozen door de PLUS toets (3) ingedrukt te houden. Het niveau begint bij 1 en neemt iedere 0,4 seconden met een eenheid toe. Als het niveau 9 is bereikt, zich er geen verhogenen meer möglichk.

Als het vermogensniveau is geseleed met de MIN toets (2), is het beginniveau "9" (maximumniveau). Als de toets ingedrukt worden gehonden, neemt het actieve niveau iedere 0,4 seconden met een eenheid af. Als het niveau O is bereikt, zich er geen verdere verlagingen meer möglichk. Alleen door opnieuw te drukken op de MIN (2) of PLUS toets (3) kan het vermogensniveau worden gewijzigd.

Uitschakelen van een kookzone

Selecteer de uit te schakelen zone met de overeenstemmende toets (5). Het display (6) van de geseleerde zone Licht fel op, terwijl de overige displays zwakker oplichten. Door tegelijkertijd op de selectietoets van de betreffende zone en op de toets MIN (2) te drukken, worden het kookniveau van de zone op 0 ingesteld. Als alternatif kan de MIN toets (2) worden gebrukt om het vermogensniveau tot 0 te latent afnemen.

Als een kookzone "warm is", verschijnen afwisseled een "H" en een "0".

Uitschakelen van alle kookzones

Alle zones können op elk moment tegelijkertijd worden uitgeschakeld met de aan/uit toets (1). In de stand-by modus verschijnt een "H" op het display van alle kookzones die "warmijken". Alle andere displays waren uit.

Vermogensniveau

Het vermogen van de kookzone kan op 9 niveaus worden ingesteld die worden aangegeven door de symbolen van "1" tot "9" met behulp van de zeven-segment LED-displays (6).

Als automatisch blancheren is geactiveerd, staat de kookzone op 100% tijdens de geselecteerde aanlopperiode. Na afloop van het blancheren is de erder geselecteerde aanlopperiode waar van kracht.

Procedure voor automatisch blancheren:

De TC staat aan en er is een kookzone geseleerd. Druk nadat u het kookniveau op niveau 9 heb ingesteld nogmaals op de toets PLUS (3).

U hebt cervolgens 10 seconden om het gewenste kookniveau te selecteren met behulp van de toetsen MIN (2) en PLUS (3).

Als u later een ander kookniveau selecteert, blijft de voorkookfunctie ingeschakeld en worden de voorkootijd aangepast aan het neue geselecteerde niveau.

Warmhoud-functie

U kunt deze functie gebruiken voor alle kookzones om gekookt voedsel warm te houden. Het kookniveau ligt tussen niveau 0 en niveau 1. Ga als volgt te werk om deze functie in te schakelen:

1. Selecteer de gewenste kookzone
2. Selecteer kookniveau 1 met behulp van de toets MIN (3)
3. Druk op de toets MIN (2). Op het display wordt het symbol "u" weergegeven dat aangeeft dat de "Warmhoud"-functie is ingeschakeld.

Restwarmte-indicator

Waarschuwt de gebruiker dat het glas een gevaar- lijke temperatuur heeft bij aanraking van het hele gebied boven de kookzone. De temperatuur worden bepaald volgens een wiskundig model en eventuele restwarmte worden met een "H" aangeduid door het desbeteffende zeven-segment display.

De verwarming en de afkoeling worden berekend met betrekking tot:

• het geselecteerde vermogensniveau (van "0" tot "9")
• de werkingsstijd.

Nadat de kookzone is uitgeschakeld, toont het desbetreffende display een "H" totdat de temperatuur van de zone volgens het wiskundig model tot onder het kritieke niveau daalt (≤ 60^)

Automatische uitschakeling (limiet van de werkingsduur)

Afhankelijk van het vermogensniveau worden elke kookzone na een vooraf ingestelde maximale duuruitgeschakeld, als er op geen enkele knop worden gedrukt.

Elke verrichting met betrekking tot een kookzone (met de toetsen PLUS (3) en MIN (2), of dubbele zone) zorgt ervoor dat de maximale werkingsduur terug van bij het begin aftelt.

Beveiling in geval van een onbedoelde inschakeling

• Als de elektronische controle gedurende ongeveer 10 s een continu inschakeling van een toets detecteert,.gaat hij automatisch uit. De controle geeft een geluidssignaal dat de gebruiker waarschuwt dat de sensoren de aanwezigheid van een voorwerp hebben waargenomen. De displays tonen de foumtelding" ER 03 ".Als de kookzone "warm is",verschijnt een "H" op het display afgewisseld door het foutsignaal.
• Als binnen 20 seconden na de inschakeling van de tiptoetsbediening geen enkele kookzone worden ingeschakeld, keert de contrôle terug maar de stand-by stand.
• Als de contrôle is ingeschakeld heeft de ON/OFF toets voorrang op alle andere toetsen, zodat de controle op elke willekeurig moment kan worden uitgeschakeld, ook als meerere toetsen worden ingedrukt of een toets continu worden ingedrukt.
  In de stand-by modus heeft een continue activering van de toetsen geen enkel effect. Voordat de elektronische controle darüber kan worden ingeschakeld,要去hij vaststellen datgeen enkele toets geactiveerd is.

Toetsenblokkering (kinderbeveiliging)

- Kinderbeveiling:

Toetsenblokkering:

Om de kinderbeveiliging te activeren nadat u de tiptoetsbediening hebt ingeschakeld, houdt u de MINtoets (2) ingedrukt en drukt u cervolgens, zonderdeze toets los te lately, op de selectietoets van de kookzone:

·linksboven indien het kookvlak bestaat uit 3 kookzones

·linksonder indien het kookvlak bestaat UIT 4 kookzones

Op alle displays verschijnt er een "L" die staat voor LOCKED (kinderbeveiliging voor een onbedoelde inschakeling). Als de kookzone "warm is" worden de "L" en de "H" afwisselend weergegeven.

Deze handling moet binnen 10 seconden worden UITgevoerd en geen enkele van de hierboven beschreiben toetsen mag geactiveerd zich. Zo Niet, dan wordt de reeks onderbroken en is het kookvlak nicht vergrendeld.

De elektronische contrôle blijft geblokkeerd totdat hij door de gebruiker ongedaan worden gemaakt, ook als hij in de tussentijd uit en weein in is geschakeld. Ookeen reset van de tiptoetsbediening (na een stroomonderbreking) heft de toetsenblokkering nicht op.

Opheffen van de toetsenblokkering:

Na inschakeling van de tiptoetsbediening kan de kindeerbeveiliging worden uitgeschakeld. Ga hiertoe opdezelfde wijze te werk als voor de blokkering: houd de MIN-toets (2) ingedrukt en druk verrolgens, zonder.Deze toets los te laten, op de selectietoets van de kookzone:

·linksboven indien het kookvlak bestaat uit 3 kookzones

• linksonder -> indien het kookvlak bestaat uit 4 kookzones

Als u alle stappen in de juiste volgorde UITvoert, worden de toetsenvergrendeling opgeheven en gaat touch control terug op stand-by als er binnen 10 seconden geen bewerking plaatsvindt. Zo Niet, worden de reeks als onvoltooid beschouwd. De tiptoetsbediening blijft geblokkeerd en gaat na 60 secondenuit.

Als de tiptoetsbediening waar met de ON/OFF toets worden ingeschakeld, tonen alle displays een "0", de decimaaltekens knipperen en de tiptoetsbediening is maar voor het koken. Als een kookzone "warm is", worden afwisselend de "0" en de "H" getoond.

Regeling van meervoudige circuits

Kookplaat zonder dubbel circuit of driedubbel circuit,
zie fig. 2A

Kookplaat met driedubbele zone (fig. 2B)

Als een dubbele/driedubbele kookzone worden geactiveerd, betekent dit dat de 3 circuits tegelijk worden ingeschakeld. Elk circuit worden met toets 4 geactiveerd/gedeactiveerd en dit worden met een individielampje (8) aangeduid.

Geluidssignaal (zoemer)

Tijdens het gebruik worden de volgende handelingen met een zoemer gesignaleerd:

• normale activering van de toetsen met een kort geldissignaal.
• continue activering gedurende meer dan 10 smet een langdurig onderbroken geluidssignaal.

Timerfunctie (optie)

De timerfunctie bestaat in twee UITvoeringen:

• Autonome timer 1..99 min: geluidssignaal als deijd is verstreten. Deze functie is alleen beschikbaar als het kookvlak in gebruik is.
• Timer voor kookzones 1..99 min: geluidssignal als dearend is verstreken, de vier kookzones hunnen ona-fhankelijk van elkaar worden geprogrammeerd.

Autonomous timer:

• Als de touch ingeschakeld is en er geen enkele kookzone geselecteerd is, kan de autonome timer gebruikt worden door tegelijkertijd de toetsen MIN (2) en PLUS (3) in te drukken.
• De waarden (0-99min) können worden gewijzigd met een toename van een minuut met elke willekeurige PLUS-toets van 0 tot 99 en met de MIN-toets van 99 tot 0.
• Als continu op de PLUS- of MINtoets worden gedrukt, neemt de wijzigingssnelheid zonder geluidssignalen toe tot een maximale waarde.
• Als de PLUS- (of MIN) toets worden losgelaten, begint de toe- of afnamesnelheid waar bij de beginwaarde.
• De timer kan zowel met voortdurende activering van de PLUSen MIN-toetsen als met achtereenvolgende tipbedieningen worden ingesteld (met geluidssignaal). Nadat de timer is ingesteld begint de terugtelling. Het verstreijken van deijd worden aangegeven door een geluidssignaal en door het knipperen van het display van de timer.

Het geluidssignaal stopt

automatisch na 2 minutes
- door op een willekeurige toets te drukken

Het display stopt met knipperen en worden uitgeschakeld.

Uitschakelen / wijzigen van de timer

• De timer kan op elk moment worden gewijzigd of uitgeschakeld door op de PLUS- en MIN-toetsen Tegelijkertijd te drukken (met geluidssignaal). De timer wordt uitgeschakeld door deijd op "0" te zetten met de MINtoets. Gedurende 6 seconden blijft de timer op "0" staan, voordat hij worden uitgeschakeld.
• Programmeren van de timer voor de kookzones Door de tiptoetsbediening in te schakelen kan een onafhankelijkke timer voor elke kookzone worden geprogrammeerd.
• Als u met de zoneselectietoets (4) de kookzone selekteert, cervolgens het vermogen programmeert, en tenslotte de toetsen MIN (2) en PLUS (3) tegelijkkertijd indrukt,kest u een afteller programmeren waarmee de kookzone kan worden uitgezet.

Tijdens het programmeren van de timer glinstert het lampje (6) van de geselecteerde kookzone.
- Het verstreijken van de tijd worden aangegeven door een geluidssignaal en door het symbol "00" op het display, de LED van de kookzone die aan de timer is toegewezen knippert. De kookzone worden uitgeschakeld en er worden een "H" getoond als de zone "warm is".

Het geluidssignaal en het knipperen van het display worden onderbroken

automatisch na 2 minutes.
- door op één van de toetsen te drukken.

Het display van de timer gaatuit.
- De basisfuncties komen overeen met de beschrijving van de autonome timer.

Voorzorgsmaatregelen: (Afb. 3)

• Bij het gebruik van de elementen worden aangeraden om gebruik te makeen van pannen met een platte bodem, waarvan de diameter gelijk is of ie's groter dan is aangegeven op de plaat;
• Overkoken van vloeistof vermijden; waarom bij het aan de kook raken of hoe dan ook bij verwarmde vloeistoffen de toevoer van warmte verminderen;
• de elementen nicht ingeschakeld latent zonder pan of met een lege pan of braadpan.
• Indien het oppervlak van de kookplaat beschadigd raakt, moet u de stroomtoevoer van het apparaat onmiddelijk uitschakelen om elektrische schokken te vermijden.
• Gebruik geen stoomreinigers op de kookplaat.
• Dit apparaat is nicht geschikt voor Personen (inclu-sief kinderen) wiens fysieke, sensorische of mentale vermogens beperkt+zijn of die onvoldoende ervaring of kennis hebben, tenzij zij uitleg of gebruiksinstructies voor het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid.
• Laat kinderen nooit alleen om zeker te zichn dat ze Niet met het apparaat spelen.

Onderhoud (Afb. 4)

Stukken van bladaluminium, overblijfsels van levensmiddelen, scheuten van vet, suiker, of sterk suikerhoudende spijzen要去en met een schraper van de kookvlakte onmiddelijk verwijderd worden om möglichke beschadiging van de bladoppervakte te voorkomen. Reinig de kookplaat na gebruik met een geschikt product en keukenpapier; spoelervo-gens met water en droog de plaat af met een schone doek.

Gebruik nooit sponzen of schuursponzen; vermijd gebruik van agressieve chemische detergenten of ontvlekker.

Instructies voor de installerateur Installatie

De onderstaande instructies zijn bedoeld voor de gekwalificeerde installerateur, die de installmentie, regeling en het onderhoud uitvoert volgens de geldende wetten en normen. Reparaties要去en algid worden uitgevoerd terwijl de stroomvoorziening van het apparaat is onderbroken.

Plaatsing (Afb. 5)

1 Vooraanzicht
2 Zijaanzicht

Het apparaat is voorzien om te worden verzonken in een keukenblad zoals geillustreerd in de betreffende figuur. Dicht de ruimte:tussen het keukenblad en deplaat rondon af met de bijgeleverde kit.

Bevestig na het monteren van het apparaat een beveiligingspaneel (hout of soortgelijk materiaal) in het apparaat en houd u waar bij aan de in de afbeelding aangeduide afstand.

Elektrische aansluiting

Alvorens de elektrische aansluiting te verrichten verzekert men zich ervan dat:

• de karakteristieken van het stroomvoorzienende apparaat voldoen aan hetgeen is vermeld op de registratieplaat onderop de kookplaat;
• dat het stroomvoorzienende apparaat voorzien is van een effectieve aardeverbinding volgens de wettelijk voorgeschreven normen en beschikkingen. Het aarden is verplicht volgens de wet.

In het geval dat het apparaat Niet is uitgerust met een kabel en/of stekker, dient gebruik gemaakt te worden van materiaal, geschikt voor de stroomvoering en de werktemperatuur, zoals aangegeven op de registratieplaat. De kabel mag op geen enkel punt een temperatuur bereiken die hoger is dan 50^ boven de omgevingstemperatuur. Plaats in de elektrische installmentie een apparaat waarmee de voeding onderbroken kan worden en waarvan de contactpunter ver genoeg uit elkaar staan om in geval van overspanning volgens categorie III volledige uitschakeling te waarborgen in overeenstemming met de bedrandingsrichtlijnen. De stekker of schakelaar要去 gemakkelijk bereikbaar zijn als de apparatuur eenmaal geinstalleerd is.

Dit apparaat is nicht bedoeld voor gebruik met een externe timer of een apart afstandsbedieningssystem. De fabrikant wijst iedere verantwoordelijkheid af in geval dat het bovenstaande en de gebruikelijkepreventieve normen Niet worden gespecteerd.

Als de voedingskabel beschadigd is,要去 deze door de fabrikant of door de technische Dienst worden verrangen of in elk geval door een persoon met een soortgelijke kwalificatie, zDat elk gevaar worden vermeden.
