Belangrijke aanwijzingen

Afvoeren van de verpakking van uw nieuwe apparaat....44

Afvoeren van uw oude apparaat....44

Voordat u het apparaat voor het eerst in gebruik neemt 44

Beschrijving van de werking

Beschrijving....45

Toebehoren....46

Veiligheidsbepalingen

Veiligheidsbepalingen 47

Voorbereiden voor het transport ....47

Gebruiksaanwijzing

Koelen....48

Mogelijkheden voor afvoer van de warme lucht......49

Verwarming 50

Ontvochtigen....50

Reiniging van de lucht....51

Schoonmaken

Schoonmaken....52

Vóór het gebruik tijdens het begin van het seizoen....52

Servicedienst / Garantie ....53

Overwegingen waardoor u de kosten van de Servicedienst kunt besparen ....54

Belangrijke aanwijzingen

Afvoeren van de verpakking van uw nieuwe apparaat

□ De verpakking van uw nieuwe apparaat milieuvriendelijk (laten) afvoeren.
□ Onze produkten worden voor verzending zorgvuldig verpakt in materialen die het milieu kan verdragen en die geschikt zijn voor hergebruik.
□ Door het bewerken en het hergebruik kan op grondstoffen bespaard worden, waardoor de hoeveelheid afval vermindert.
□ In overleg kunt u de verpakking eventueel aan de handelaar teruggeven bij wie u het apparaat gekocht hebt.
□ Stekker uit het stopcontact trekken en de aansluitkabel doorknippen.
□ De apparaten bevatten koelmiddelen die volgens de geldende wettelijke bepalingen moeten worden afgevoerd.
□ Het apparaat niet gewoon weggooien. Vraag bij het wegdoen van uw oude apparaat advies aan de gemeentelijke reinigingsdienst.
□ Lees voordat u het apparaat voor het eerst in gebruik neemt de gebruiksaanwijzing zorgvuldig door. U vindt daarin belangrijke informatie over het gebruik, uw eigen veiligheid en het onderhoud van het apparaat.
□ Bewaar de gebruiksaanwijzing voor een eventuele andere gebruiker.
□ Schakel een beschadigd apparaat niet in. Bij storing de stekker uit het stopcontact trekken, zekering uitschakelen.
□ Het apparaat moet volgens het installatievoorschrift en de geldende bepalingen geplaatst en aangesloten worden. Als u de voorschriften in deze gebruiksaanwijzing niet in acht neemt, dan kan dit leiden tot het vervallen van de garantie.
□ Onze apparaten voldoen aan de geldende veiligheidsbepalingen. Reparaties mogen alleen door vakkundige monteurs worden uitgevoerd. Anders kan er gevaar voor uw eigen veiligheid ontstaan.

Afvoeren van uw oude apparaat

Voordat u het apparaat voor het eerst in gebruik neemt

Beschrijving van de werking

Beschrijving

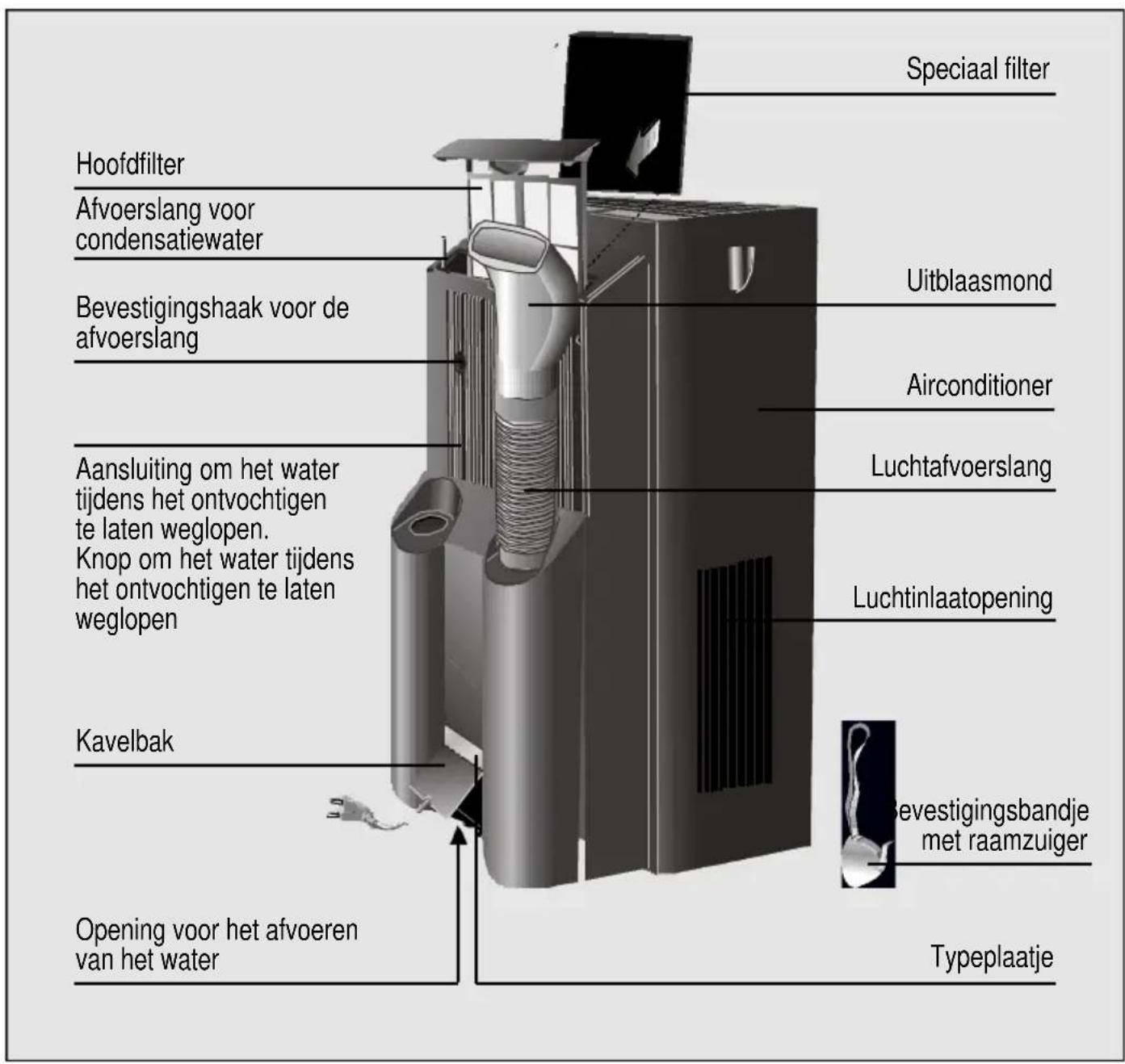

Speciaal filter Hoofdfilter Afvoerslang voor condensatiewater Uitblaasmond Bevestigingshaak voor de afvoerslang Airconditioner Aansluiting om het water tijdens het ontvochtigen te laten weglopen. Knop om het water tijdens het ontvochtigen te laten weglopen Luchtafvoerslang Luchtinlaatopening Kavelbak Bevestigingsbandje met raamzuiger Opening voor het afvoeren van het water Typeplaatje

Toebehoren

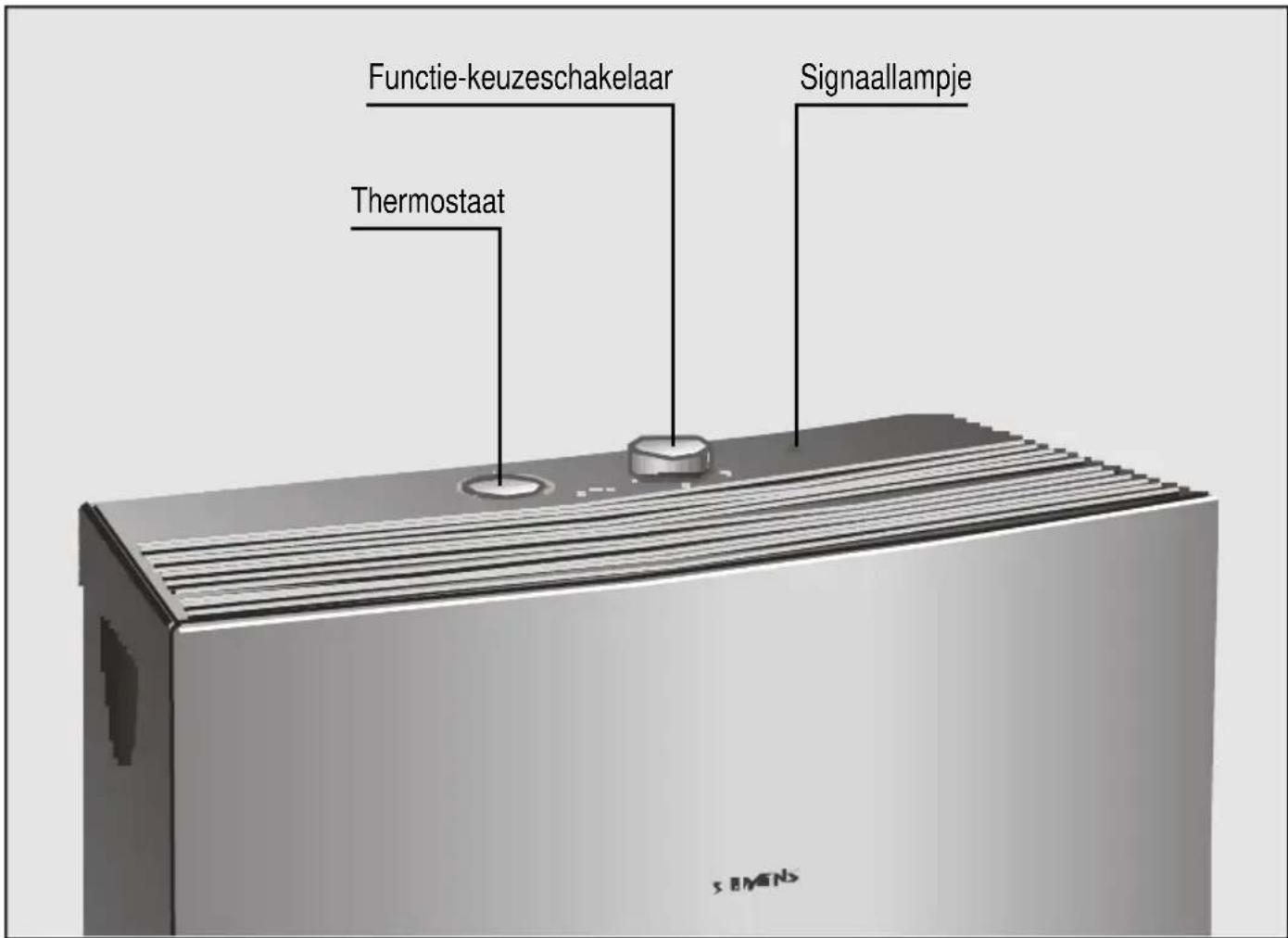

Functie-keuzeschakelaar Thermostaat Signaallampje S BEMENS

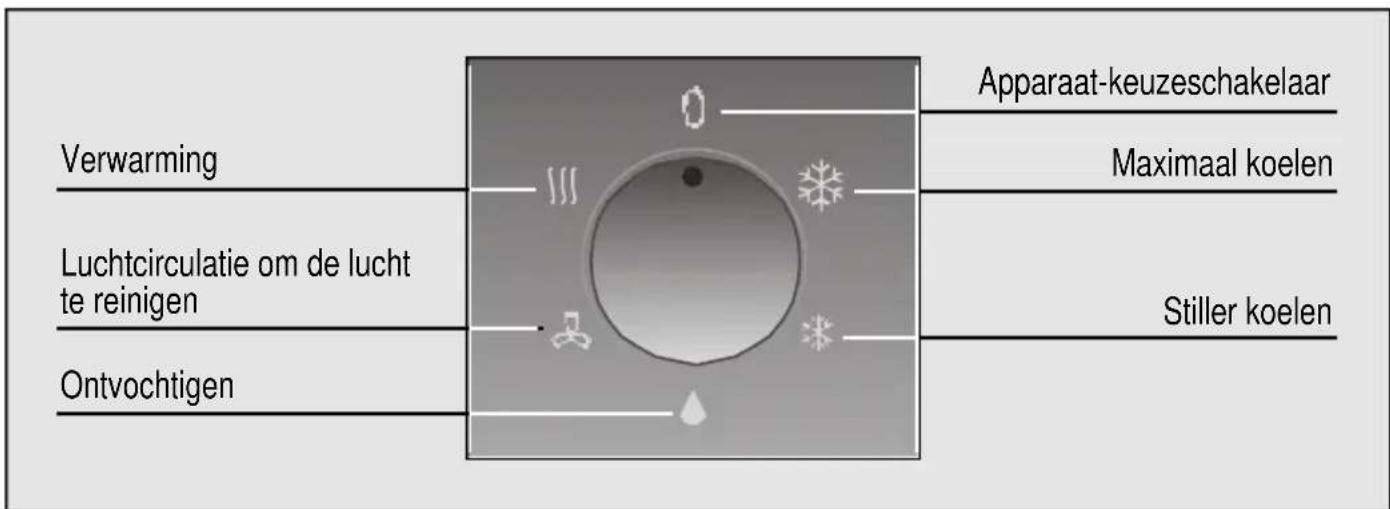

Apparaat-keuzeschakelaar Maximaal koelen Verwarming Luchtcirculatie om de lucht te reinigen Stiller koelen Ontvochtigen

Veiligheidsbepalingen

Veiligheids- bepalingen

☐ Het apparaat uitsluitend via een randgeaard stopcontact, met een trage zekering van 10 ampère op 220/240 V/50 Hz wisselstroom aansluiten.
☐ Eventueel te gebruiken verlengingskabels moeten geaard zijn, een doorsnede van minimaal 1,5 mm² per aansluiting hebben en een lengte van maximaal 25 m.
□ Automatische kabelopwikkeling.
□ Voorkom dat er water in het apparaat komt.
□ De luchtinlaat- en uitblaasopeningen mogen niet worden afgedekt.

Bij beschadiging van de aansluitkabel moet deze vervangen worden door een kabel met vergelijkbare eigenschappen. Neem hiervoor contact op met de fabrikant, de Servicedienst of een vakkundig monteur.

Attentie!

Als het apparaat wordt uitgeschakeld en weer ingeschakeld, zal de compressor na verloop van ongeveer 3 minuten weer starten. Deze tijd is nodig om de correcte werking van het apparaat te garanderen.

Voorbereiden voor het transport

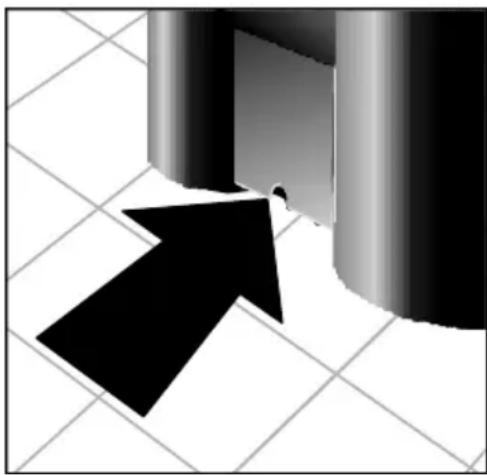

Om het transport te vergemakkelijken, is het apparaat voorzien van rollen. Voordat het apparaat bij het transport schuin gehouden of gekanteld wordt: het water uit het reservoir in het apparaat laten weglopen via de afvoerslang die aan de onderkant van het apparaat wordt aangesloten.

Attentie!

Weest u zeer voorzichtig met het vervoer van deze unit. De basis van dit apparaat beschikt over een waterafvoerslang die kapot zou kunnen gaan wanneer deze een klap krijgt.

Gebruiksaanwijzing

Koelen

□ Stekker in het stopcontact steken.
□ Luchtafvoerslang voor de afvoer van de warme lucht naar buiten leiden.
□ Maximaal ✗ of zachte ✗ koelstand kiezen. Druck knop en draai het dân naar de juiste positie.

□ Knop op het symbool ✗ koelen zetten.

□ Op de thermostaat de gewenste temperatuur instellen. Wanneer de thermostaatregeling het apparaat uitschakelt, gaat het automatisch weer lopen zodra de kamertemperatuur 2 à 3 graden stijgt!

Het apparaat koelt de kamerlucht en ontvochtigt deze tegelijkertijd- en zorgt zo voor een aangenamer klimaat in de kamer.

Het condenswater dat ontstaat wordt naar buiten afgevoerd via de condenswaterslang en wordt verneveld door de condensor, waarna het verdampt.

Het water laten weglopen via de afvoerslang die aan de onderkant van het apparaat aangesloten is. Bij een overmatige luchtvochtigheid verzamelt het condenswater zich in een reservoir in het binnendeel. Wanneer een bepaalde piekwaarde wordt bereikt, gaat het waarschuwingslampje knipperen om aan te geven dat het condenswater-reservoir moet worden leeggemaakt.

□ Het apparaat uitzetten en 10 minuten wachten om het opnieuw inschakelen van de veiligheidssystemen mogelijk te maken.
□ De afvoerkraan 90° naar links draaien.
□ De dop van de kraan verwijderen en het afvoerbuisje aanbrengen.

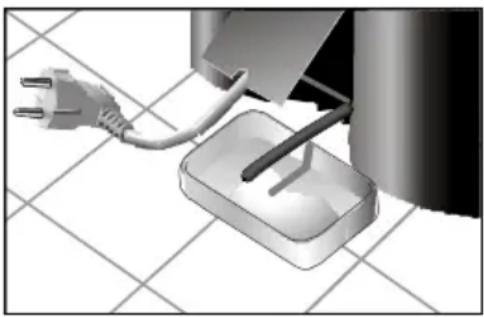

□ Een bak onder het afvoerbuisje plaatsen om het condenswater op te vangen.
□ De functie klimaatregeling of ontvochtiging kiezen.

Attentie!

Wanneer het apparaat weer in de functie koeling wordt gezet, niet vergeten de dop op de afvoerkraan te doen en deze 90° naar rechts te draaien. Anders zou er water uitlopen als het apparaat in werking is.

Het condenswater kan worden afvoerd via de afvoerslang die wordt aangesloten op de afvoeropening aan de onderzijde van het apparaat.

Mogelijkheden voor afvoer van de warme lucht

Mobiele installatie

□ Uitblaasmond aansluiten op de luchtafvoerslang.

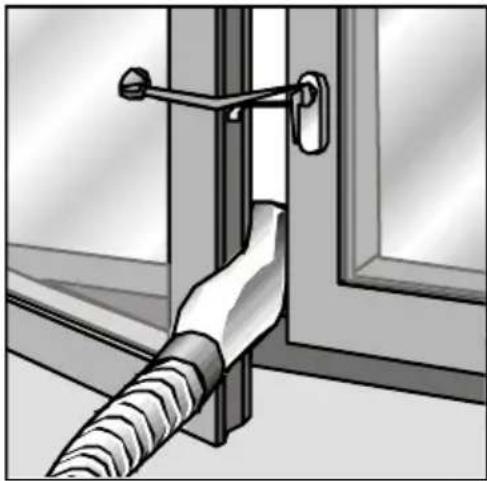

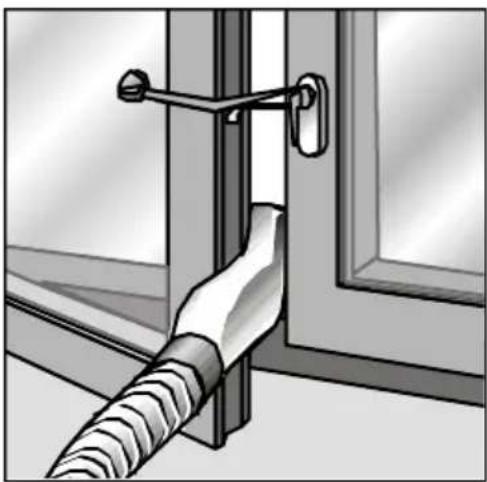

□ Raam op een kier zetten en de uitblaasmond tussen het openslaande raam en het kozijn schuiven.
□ Raam zover mogelijk sluiten en met het bevestigingsbandje en de raamzuiger vastzetten.

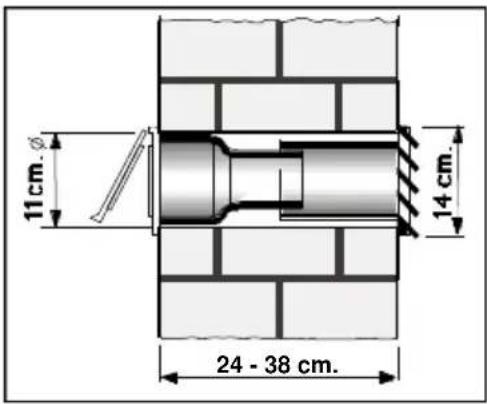

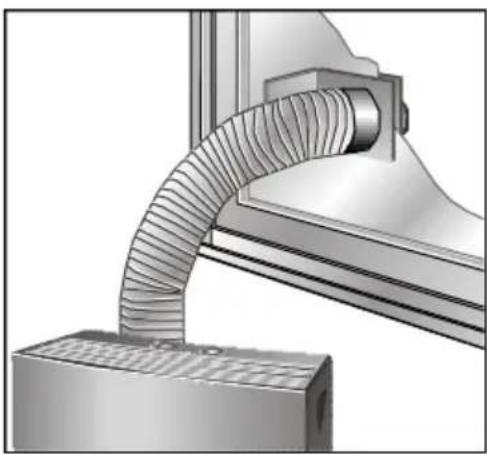

Vaste installatie Voor een vaste installatie hebt u het extra

11 cm. Ø 14 cm. 24 - 38 cm.

toebehoren "raam/ muurdoorvoer" nodig. Dit is onder bestelnummer S1 RKZ 06009 in de vakhandel verkrijgbaar

□ Voor de afvoer van de warme lucht via de muur moet u een gat boren dat groot genoeg is.
□ Uisblaasmond eraf trekken en de luchtafvoerslang op de raam/muurdoorvoer aansluiten.
In geval van installatie via het raam wordt alleen het transparente einde van het hulpstuk gebruikt. Voor montage moet in het glas een ronde opening met een diameter van 10,5 cm worden aangebracht.

• De luchtafvoerslang niet onnodig verlengen (maximumlengte 140 cm).
• Er moet een minimumafstand zijn van 70 cm tussen de vloer en het uiteinde van de slang.
• Bij het aanbrengen van de slang mag de radius van de bochten niet te klein zijn.

Anders zou de adequate afvoer van de warme lucht worden verhinderd, hetgeen weer een vermindering van het koelvermogen kan impliceren.

Calefacción

In deze stand III verwarmt en filtreert het apparaat de lucht van de kamer tegelijkertijd.

□ De uitstromingsbuis in de parkeerstand zetten.

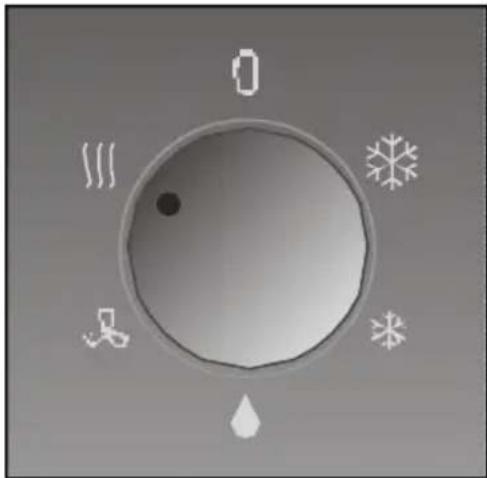

□ De functie verwarming kiezen.

Attentie

Voorkomt u dat de luchtinlaten en -uitlaten van uw apparaat worden afgedekt.

□ De thermostaat op de gewenste temperatuur zetten. Wanneer genoemde temperatuur eenmaal is bereikt, zal het apparaat automatisch uitschakelen en weer inschakelen wanneer de temperatuur 2-3°C daalt.

Ontvochtigen

Als de keuzeschakelaar in stand staat, dan onttrekt het apparaat vocht aan de omgevingslucht. De temperatuur wordt echter niet geregeld.

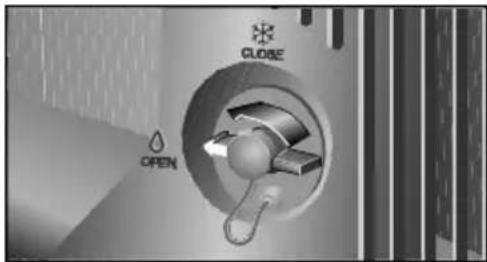

□ Knop voor het legen van het interne reservoir ca. 90° naar links draaien.
□ Stopje eraf trekken en de afvoerslang erop steken.
□ In een geschikte bak het door de afvoerslang wegstromende condensatiewater opvangen.

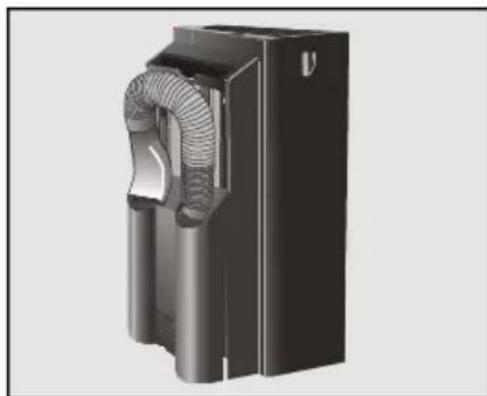

□ Om uitsluitend de lucht te reinigen: luchtafvoerslang in de parkeerstand zetten.
□ Zet de functiekeuzeschakelaar op het symbool Ontvochtigen ^.
□ Naar gelang de omgevingstemperatuur kan aan de lucht tot 30 liter water per dag onttrokken worden.

Reiniging van de lucht

• Bij omschakeling op klimatiseren stopje op de aansluiting voor het legen van het interne reservoir steken en de knop ca. 90° naar rechts draaien. Anders loopt er tijdens het klimatiseren condensatiewater uit.
• Altijd rekening houden met het feit dat teneinde een perfecte werking van de functie Ontvochtigen te garanderen, de omgevingstemperatuur moet stijgen tot 18°C.

Tijdens het reinigen van de lucht wordt de lucht in de ruimte via filters gereinigd.

□ Het apparaat is uitgerust met een basisfilter dat een actief reinigend dubbelfilter bevat tegen:
- geurtjes en rook.
- pollen, bacteriën en stof filteren.
□ De luchtuitstromingsbuis in de parkeerstand zetten.

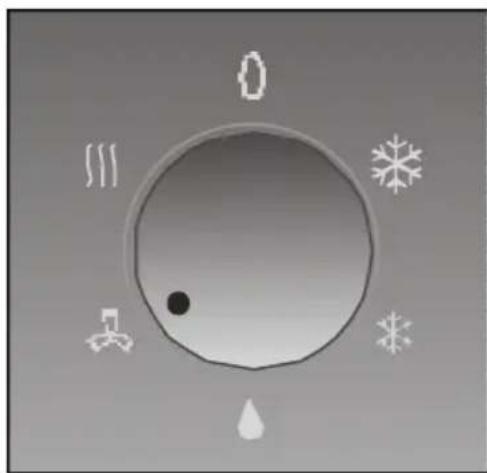

□ De functie reiniging kiezen ✗.
□ Wij adviseren de speciale filters tijdens elke functie (koelen, ontvochtigen, reinigen van de lucht) in het apparaat te laten zitten zodat de lucht altijd optimaal kan worden gereinigd.

Schoonmaken

Schoonmaken

Vóór het gebruik tijdens het begin van het seizoen

□ Het binnendeel is voorzien van een hoofdfiler. Dit filter moet na een bepaalde gebruiksduur worden gereinigd. Afspoelen onder stromend water, laten drogen en weer aanbrengen.
□ De speciale filters moeten jaarlijks vervangen worden om een goede werking te garanderen. Vervangingsfilters zijn onder bestelnummer S1 RZK 09013 bij elke vakhandel tegen meerprijs verkrijgbaar.

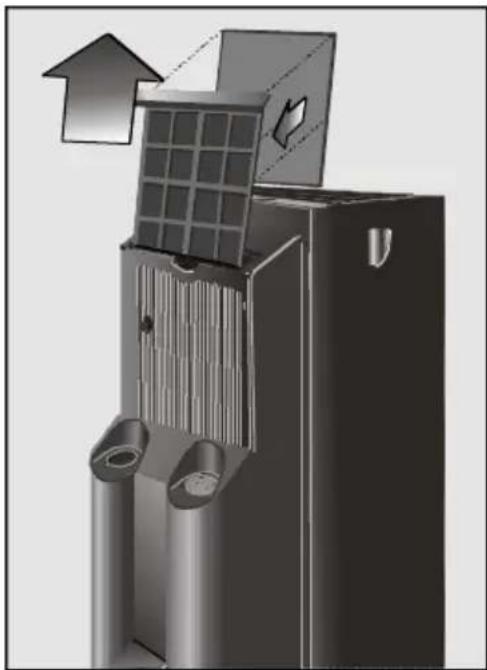

□ Laten zien hoe de filters moeten worden ingezet.
□ Niet meer dan twee speciale filters op basisfilter aanbrengen om de koelcapaciteit niet te verminderen.
□ De roosters met een doekje of spons, met lauw water met een mild reinigingsmiddel schoonmaken.
□ Nooit heet water (meer dan 40°C), bleekmiddel, wasbenzine, benzine, zuren of borstels gebruiken. Voorkom dat er water in het apparaat komt.

□ Daarna het luchtfilter schoonmaken.

□ Tenslotte, indien nodig, het apparaat schoonmaken.

Servicedienst / Garantie

Servicedienst

Als het apparaat na inachtneming van het installatievoorschrift en de gebruiksaanwijzing - en vooral van het hoofdstuk "Overwegingen..." niet functioneert, dan staat de Servicedienst tot uw beschikking.

Als u de hulp van de Servicedienst inroept, geef dan het typenummer (E-nummer) en het serienummer (FD-nummer) op. U vindt deze gegevens op het typeplaatje op het het apparaat.

Garantie

Voor het aangeschafte apparaat gelden de garantiebepalingen die door de vertegenwoordiging van de moederorganisatie in het land van aankoop zijn uitgegeven. Eventuele bijzonderheden hierover zal de leverancier, bij wie het apparaat is gekocht, desgevraagd verschaffen.

Overwegingen waardoor u de kosten van de Servicedienst kunt besparen

Wat te doen als...

... het apparaat niet werkt ...

□ Controleer of de stekker goed in het stopcontact zit.
□ Controleer of de functie-keuzeschakelaar niet in de stand "Buiten bedrijf" ●taat.
□ Controleer of de stroom is uitgevallen of dat een zekering is doorgeslagen.
□ Thermostaat op een lagere temperatuur zetten, d.w.z. naar rechts draaien.

... het apparaat niet werkt en het waarschuwingslampje brandt ...

□ Het apparaat op een vlakke ondergrond zetten. Indien het lampje blijft branden, het interne waterreservoir van het apparaat leeg laten lopen. (Zie aanwijzingen bij klimaatregeling).

... het signaallampje regelmatig oplicht ...

□ Controleer of de knop om het condensatiewater te laten weglopen in de juiste stand staat.

... het apparaat niet voldoende koelt ...

□ Controleer of de luchtafvoerslang op de juiste manier is aangesloten.

□ Controleer of de luchtafvoerslang geen te kleine radius van de bochten heeft en niet langer is dan 140 cm.

□ Controleer of de knop van de condensatiewateraansluiting in de stand "Klimatiseren" staat.

□ De zuignap zodanig bevestigen dat het raam maar heel weinig geopend moet worden.

□ Jaloezieën en rolluiken sluiten om het binnenkomende zonlicht te dempen.

... het apparaat teveel geluid maakt ...

□ Controleer of de luchtafvoerslang op de juiste manier aan het apparaat is bevestigd.
□ Controleer of de luchtinlaat- en luchtuitblaasopeningen niet zijn afgedekt.

Andere ingrepen of reparaties moeten door een vakkundig monteur worden uitgevoerd. Neem in dit geval contact op met uw leverancier of de Servicedienst.

Technische gegevens

Technische gegevens

Verbruik bij maximaal vermogen bij het koelen ....1.180W

Verbruik bij het verwarmen....1.800W

Zekering....10 A

Koelcapaciteit *......2.500W

Grenswaarden

• Koelen ....min. 20°C - max. 35°C
• Ontvochtigen ......min. 18°C - max. 35°C
• Verwarming ....min. -5°C - max. 30°C
  * Ashrae 128
