Tipo di prodotto	Climatizzatore mobile monoblocco
Marca	Siemens
Modello	S1RKM09102
Alimentazione elettrica	220-240 V, 50 Hz, fusibile 10 A
Consumo in raffreddamento	1180 W
Consumo in riscaldamento	1800 W
Capacità di raffreddamento (ASHRAE)	2500 W
Funzioni principali	Climatizzazione (max e silenziosa), riscaldamento, deumidificazione, purificazione dell'aria
Filtri	Filtro base lavabile + set di filtri purificatori (rif. S1 RKZ 09013)
Pulizia dei filtri	Lavare il filtro base con acqua corrente, asciugare e riposizionare. Sostituire i filtri purificatori ogni anno.
Pulizia dell'apparecchio	Panno o spugna con acqua tiepida e detergente delicato. Non utilizzare acqua calda (>40 °C), candeggina, benzina, acidi.
Scarico dell'aria calda	Tubo di espulsione aria calda (lunghezza max 140 cm) con diffusore e ventosa. Possibilità di installazione fissa con accessorio passafinestra (rif. S1 RKZ 06009).
Sicurezza	Spia luminosa di sicurezza che indica il livello dell'acqua nel serbatoio interno. Protezione contro il riavvio immediato del compressore (ritardo di 3 minuti).
Ricambi e accessori	Filtro purificatore (S1 RKZ 09013), passafinestra (S1 RKZ 06009), tubo di scarico acqua, tappi.
Informazioni generali	Apparecchio mobile con ruote. Temperatura di funzionamento: raffreddamento 20-35 °C, deumidificazione 18-35 °C, riscaldamento -5 a 30 °C. Garanzia secondo il distributore.

Domande frequenti - S1RKM09102 SIEMENS

Come svuotare il serbatoio dell'acqua interno?

Quando la spia luminosa di sicurezza si accende, scollegare l'apparecchio e attendere 10 minuti. Ruotare il rubinetto di scarico di 90° verso sinistra, rimuovere il tappo e collegare il tubo di scarico (conservato nel vano del filtro base). Posizionare un contenitore all'uscita del tubo per raccogliere l'acqua. Selezionare quindi la funzione climatizzazione o deumidificazione.

Perché la spia di sicurezza si accende frequentemente?

Verificare che il rubinetto di scarico sia nella posizione corretta (climatizzazione o deumidificazione). Un rubinetto mal posizionato o un serbatoio pieno può causare accensioni ripetute. Assicurarsi inoltre che l'apparecchio sia su una superficie piana.

Come installare il tubo di scarico dell'aria calda?

Per un'installazione mobile: accoppiare il manicotto diffusore al tubo di espulsione aria calda. Aprire leggermente la finestra, introdurre il diffusore tra il battente e il telaio, quindi chiudere la finestra al massimo utilizzando la ventosa fornita. Il tubo non deve superare 140 cm e deve essere ad almeno 70 cm dal pavimento.

Posso usare una prolunga elettrica?

Sì, ma deve essere dotata di messa a terra, avere una sezione di almeno 1,5 mm² per polo e una lunghezza inferiore a 25 m. Utilizzare un fusibile da 10 A a intervento lento.

Come pulire i filtri?

Il filtro base si lava con acqua corrente, si asciuga e poi si rimette in posizione. I filtri purificatori (rif. S1 RKZ 09013) devono essere sostituiti ogni anno. Per installarli, seguire le indicazioni riportate nel manuale (posizionamento sul supporto). Non lavare i filtri purificatori.

Cosa fare se l'apparecchio non raffredda abbastanza?

Verificare che i raccordi del tubo di espulsione aria calda siano corretti e che il tubo non sia eccessivamente curvato (lunghezza max 140 cm). Assicurarsi che il rubinetto di scarico sia in posizione climatizzazione. Ridurre l'apertura della finestra con la ventosa e chiudere le tende per limitare l'irraggiamento solare.

Come utilizzare la funzione riscaldamento?

Posizionare il tubo di espulsione in posizione di parcheggio (senza scarico verso l'esterno). Selezionare la funzione riscaldamento sul selettore. Regolare il termostato alla temperatura desiderata. L'apparecchio riscalda e filtra l'aria contemporaneamente. Non coprire le prese e le uscite d'aria.

Come utilizzare la funzione deumidificazione?

Ruotare il rubinetto di scarico di 90° verso sinistra, rimuovere il tappo e collegare il tubo di scarico (conservato nel vano del filtro base). Posizionare un contenitore all'uscita. Mettere il tubo di espulsione in posizione di parcheggio, quindi selezionare la funzione deumidificazione (^). La temperatura ambiente deve essere di almeno 18°C per un funzionamento ottimale.

Dove trovare ricambi e accessori?

I ricambi come il set di filtri purificatori (rif. S1 RKZ 09013) e l'accessorio passafinestra (rif. S1 RKZ 06009) sono disponibili nei negozi abituali o presso il servizio post-vendita Siemens.

Qual è la potenza frigorifera di questo apparecchio?

La capacità di raffreddamento secondo la norma ASHRAE 128 è di 2500 W. Il consumo elettrico massimo in modalità raffreddamento è di 1180 W.

MANUALE UTENTE S1RKM09102 SIEMENS

Osservazioni Importanti

Scarto dell'imballaggio ....57

Scarto del vostro antico apparecchio....57

Prima di collegare il vostro apparecchio ....57

Presentazione del vostro nuovo apparecchio

Descrizione dell'apparecchio....58

Quadro di controllo....59

Condizioni d'uso

Condizioni d'uso....60

Condizioni di trasporto....60

Istruzioni d'Uso

Climatizzazione ....61

Possibilità di evacuare aria all'esterno....62

Riscaldamento....63

Deumidificazione....63

Purificazione dell'aria 64

Pulizia e Manutenzione

Pulizia....65

Prima del suo uso all'inizio della stagione ......65

Servizio Tecnico / Garanzia....66

Considerazioni che vi faranno risparmiare telefonate al Servizio Tecnico ....67

Dati Tecnici....68

Osservazioni Importanti

Scarto dell'imballaggio

□ Rispettate l'ambiente qualora buttate l'imballaggio del vostro apparecchio.
□ I nostri prodotti vengono imballati con cura per il trasporto. Gli imballaggi vengono progettati in modo di non essere pericolosi per l'ambiente. Possono venire reciclati, sono prodotti ecologici.
□ Riciclando l'imballaggio, da un verso fate un contributo all'economia di materie prime, e dall'altro riducete il volume dei residui.
□ Se Vi viene accettato, potete restituire l'imballaggio al negoziante che vi ha fornito l'apparecchio.
□ Disinserite l'apparecchio dalla rete e tagliatene il cavo di collegamento.
□ Gli apparecchi hanno refrigeranti che devono venirne eliminati in accordo con la normativa in vigore.
□ Consegnate il vostro vecchio apparecchio, prima di scartarlo in altro modo. Contattate il vostro Municipio o altri centri competenti per la sua raccolta.
□ Prima di utilizzare l'apparecchio per la prima volta, leggete il libro di istruzioni. Esso contiene informazioni importanti, non soltanto per l'uso ma anche per la vostra sicurezza e per la manutenzione.
□ Conservate questo libro di istruzioni. Eventualmente, può essere utile a un'altro utente.
□ Non avviate un apparecchio danneggiato.
□ Il montaggio e collegamento del vostro apparecchio deve farsi in accordo con le istruzioni di montaggio e la normativa in vigore. Se queste istruzioni non vengono rispettate, c'è il rischio di perdere la garanzia.
□ I nostri apparecchi sono in accordo con le norme di sicurezza in vigore. Soltanto tecnici competenti in materia sono autorizzati alle riparazioni. È in gioco la vostra sicurezza.

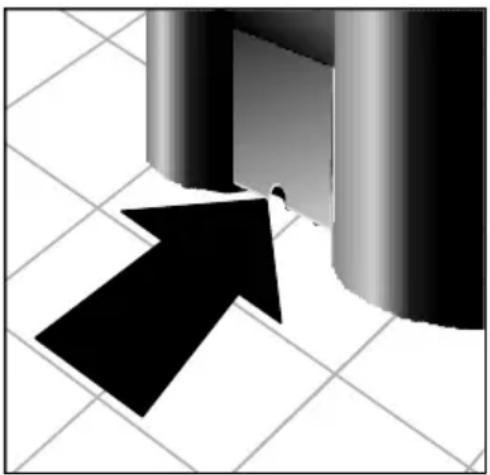

□ Assicuratevi che i tappi degli scoli siano collocati correttamente, poiché possono essere saltati lungo il trasporto.

Scarto del vostro antico apparecchio

Prima di collegare il vostro apparecchio

Presentazione del vostro nuovo apparecchio

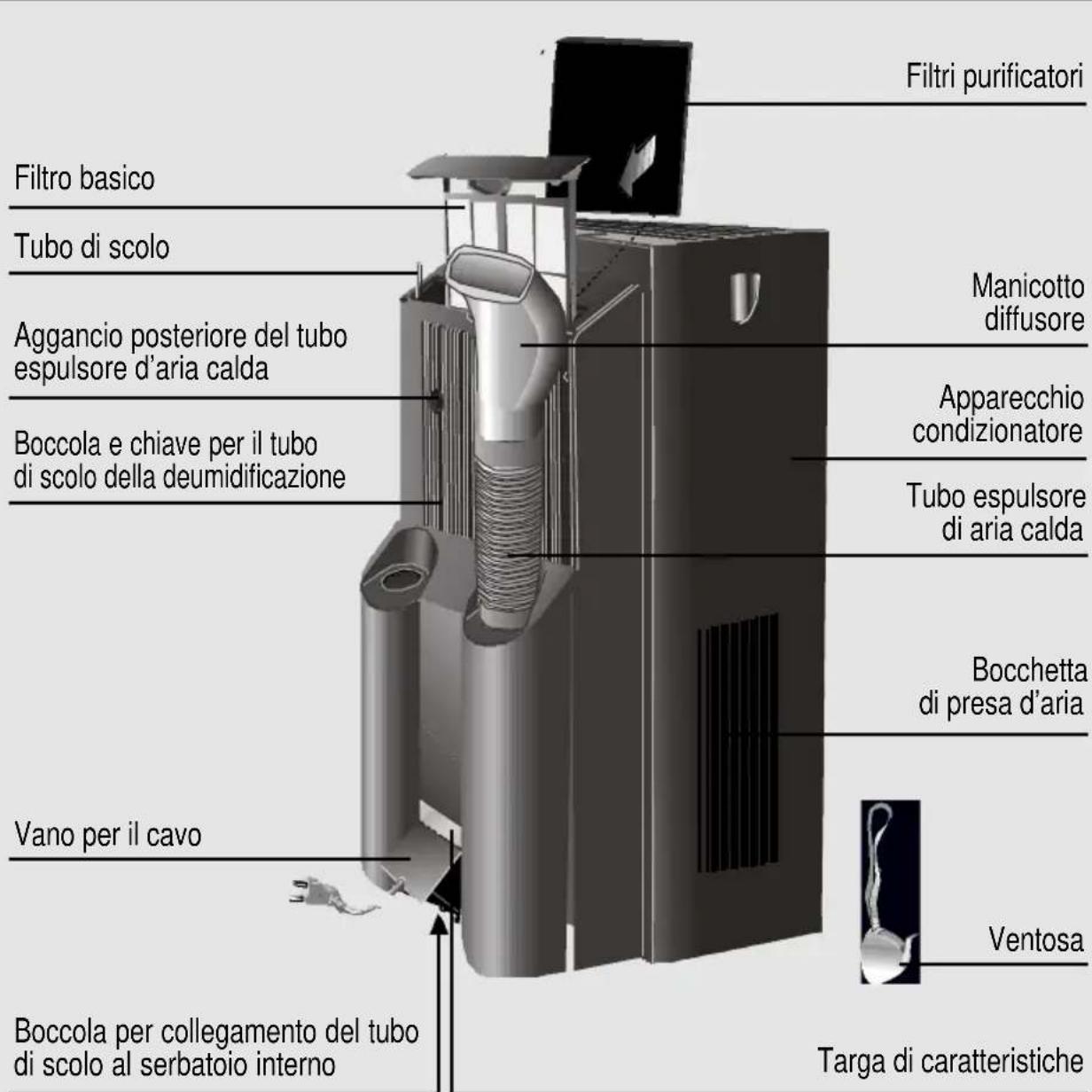

Descrizione dell'apparecchio

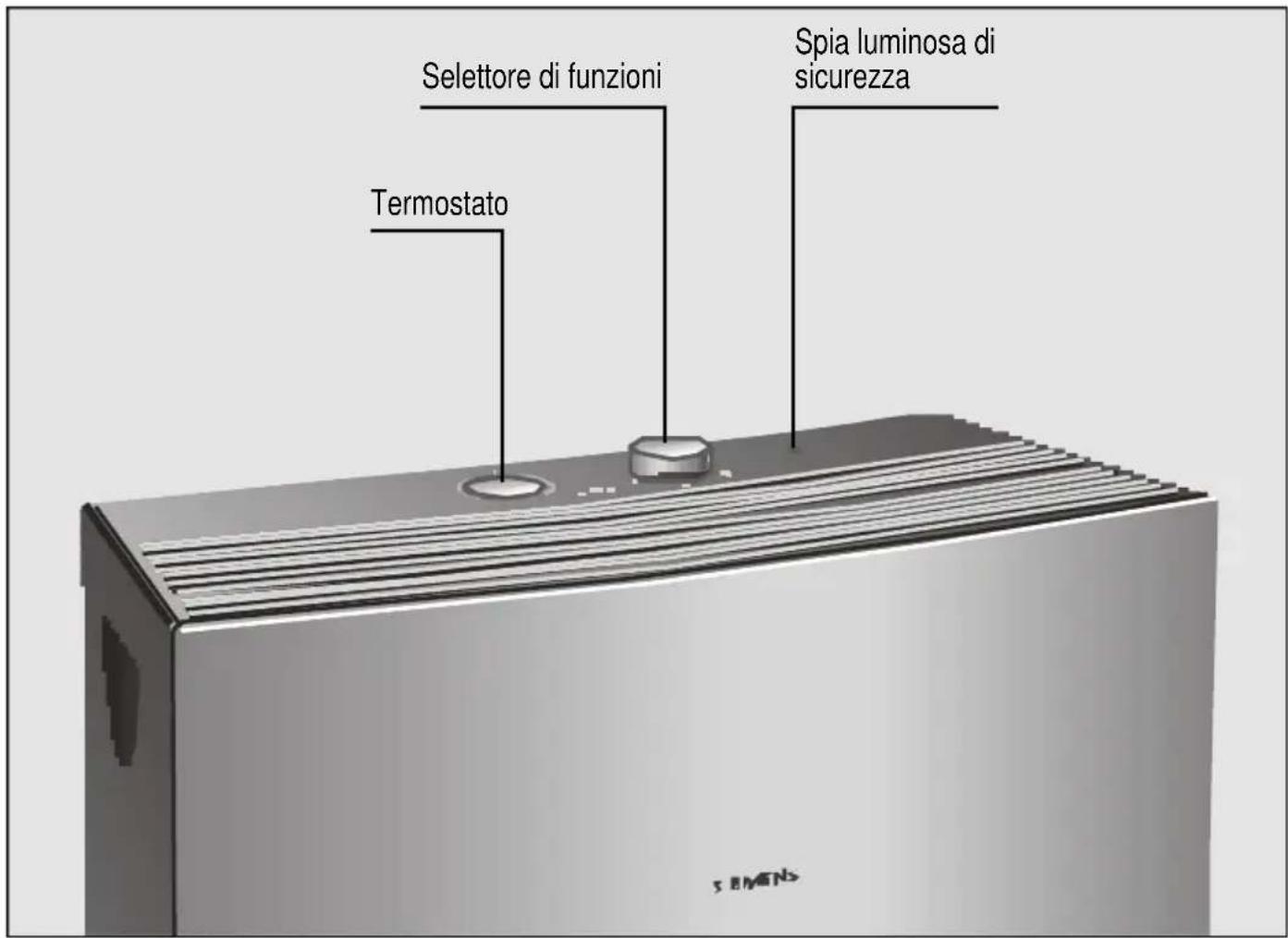

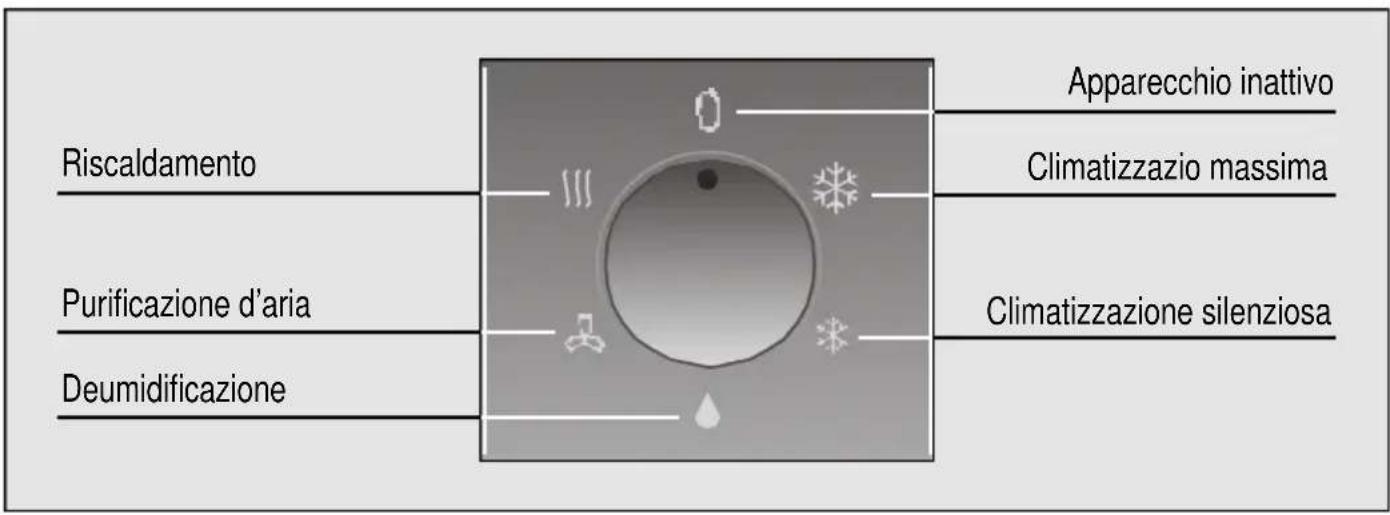

Quadro di controllo

Condizioni d'Uso

Condizioni d'uso

□ Questo elettrodomestico deve venire collegato alla rete a 220/240 V e 50 Hz, tramite una presa con messa a terra.
□ Protezione tramite un fusibile da 10 A, ad azione lenta.
□ Nel caso di aver bisogno di una prolunga, dovrà essere munita di messa a terra, la sua sezione dovrà avere almeno 1,5 mm² per filo e la sua lunghezza sarà minore di 25 m.
□ Il cavo di collegamento alla rete elettrica ha un vano nell parte posteriore dell'apparecchio.
□ Evitate di coprire le entrate e uscite d'aria del vostro apparecchio.
□ Evitate di coprire le entrate e uscite d'aria dell'apparecchio.

Se il cavo di alimentazione è danneggiato, deve venir sostituito da un'altro di caretteristiche simili. Per farlo, indirizzarsi al fabbricante o al suo servizio post-vendita o personale equipollente qualificato.

Attenzione!

Se l'apparecchio è scollegato e ricollegato, il compressore si metterà in moto dopo 3 minuti. Questo tempo è necessario per garantire il funzionamento corretto dell'apparecchio

Condizioni di trasporto

L'apparecchio è munito di ruote onde facilitarne lo spostamento. Nel caso in cui sia necessario inclinare l'apparecchio per spostarlo, bisogna svuotare l'acqua che è nel serbatoio interno, con l'aiuto del tubo di scolo abbinato alla chiave della parte inferiore dell'apparecchio.

Attenzione!

Abbiate particolare cura durante il trasporto di quest'unità. La base di questo apparecchio è munita di un tubo di scolo d'acqua che potrebbe rompersi con qualsiasi urto.

Istruzioni d'Uso

Climatizzazione

□ Inserire l'apparecchio
□ Rivolgere all'esterno il tubo espulsore dell'aria calda
□ Selezionare la funzione di climatizzazione massima ✕ o silenziosa ✕.
□ Girare la chiave di scolo fino alla posizione di refrigerazione.
Collocare il termostato nella temperatura desiderata. Se l'apparecchio si spegne automaticamente a causa del termostato, dovrà aspettarsi che la temperatura ambiente salga 2-3°C perché possa rientrare in funzionamento.

L'apparecchio raffredda e deumidifica simultaneamente l'aria del recinto, generando così un lima gradevole.

Durante il condizonamento, l'acqua condensata che ne risulta si evapora automaticamente e viene evacuata all'esterno insiema all'aria espulsa, attraverso il tubo espulsore dell'aria calda.

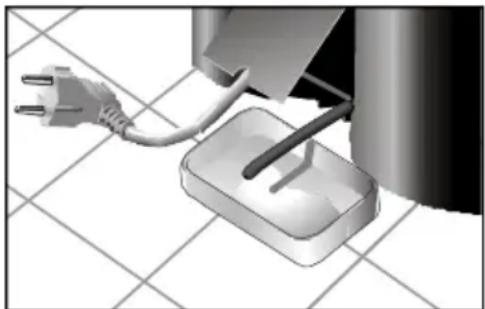

In condizioni estreme di umidità, l'apparecchio accumulerà acqua condensata in un serbatoio interno. Raggiunto un determinato livello, si accenderà la spia luminosa di sicurezza, indicando il bisogno di svutare il suddetto serbatoio.

□ Disinserite l'apparecchio e aspettate 10 minuti per permettere il collegamento dei sistemi di sicurezza.
□ Girate la chiave di scolo 90° a sinistra.
□ Togliete il tappo dalla chiave e introducete il tubo di scolo.
□ Collocate un recipiente all'uscita del tubo di scolo per raccogliere l'acqua consdensata.
□ Selezionate la funzione di climatizzazione o deumidificazione.

Attenzione!

Qualora si cambi di nuovo l'apparecchio alla funzione di refrigerazione, non dimenticarsi di mettere il tappo alla chiave di scolo e girarla 90° a destra. Altrimenti uscirebbe l'acqua qualora l'apparecchio funzionasse.

Con questa operazione avrete eliminato l'eccesso d'acqua nel sistema e potrete accendere di nuovo l'apparecchio per il suo funzionamento normale.

Possibilità di evacuare l'aria all'esterno

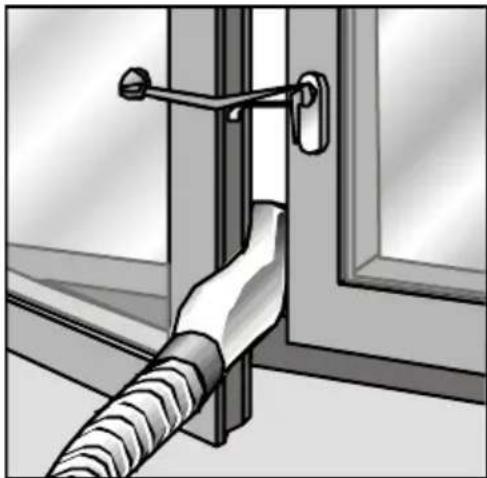

Installazione mobile

□ Abbinate il manicotto diffusore al tubo espulsore dell'aria calda.

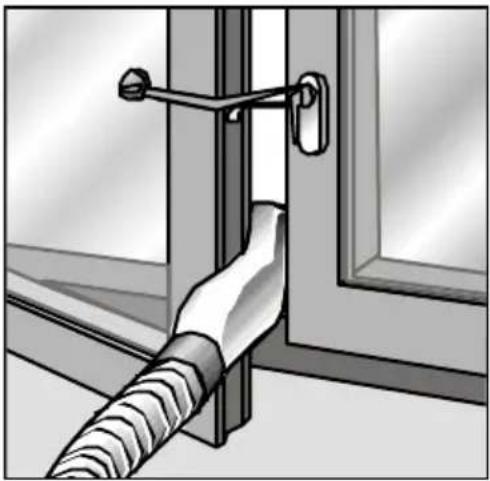

□ Aprite leggeramente la finestra e introducete il diffusore tra il battente e la cornice.
□ Chiudete la finestra il più possibile e sostenetela con la ventosa fornita.

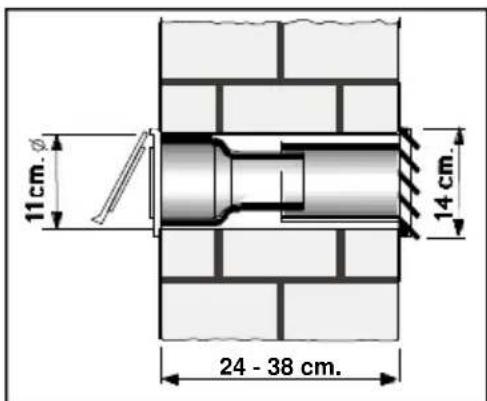

Installazione fissa Viene realizzata adoperando l'Accessorio

Opzionale passafinestra / passamuro matricola S1 RKZ 06009, che potrete acquistare presso il vostro solito negozio.

□ Per espulsare l'aria calda attraverso il muro, è necessario forarlo per collocarci il passamuro.
□ Levate il manicotto diffusore e collegate il tubo espulsore d'aria all'accessorio.

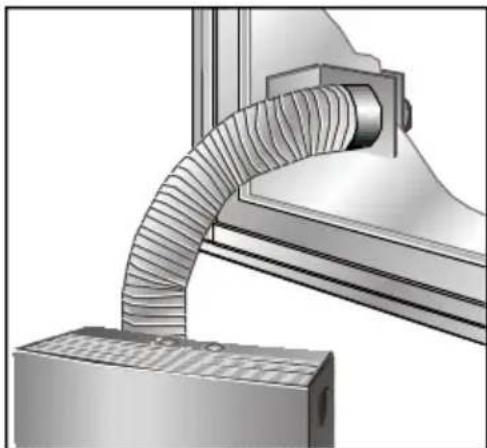

□ Nel caso di installazione fissa attraverso la finestra, viene utilizzato soltanto il pezzo finale trasparente dell'accessorio ed è necessario fare un foro nel vetro, di 10,5 cm di diametro.

• Non allungare se non necessario il tubo espulsore d'aria calda (lunghezza massima 140 cm).
- Deve esserci una distanza minima di 70 cm tra il pavimento e l'estremo del tubo.
- Qualora il tubo è collocato non devonsi effettuare radi di flessione troppo chiusi.

Altrimenti sarebbe impedita l'idonea uscita dell'aria calda, il che può implicare, a sua volta, un calo della potenza frigorifera.

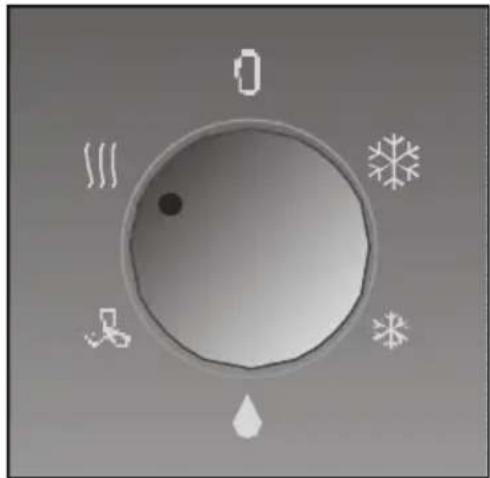

Riscaldamento

In questa posizione III l'apparecchio riscalda l'aria della stanza mentre la filtra.

□ Collocate il tubo espulsore nella posizione di parcheggio.
□ Selezionate la funzione di riscaldamento.

Attenzione!

Evitate di coprire le entrate e uscite d'aria del vostro apparecchio.

□ Collocate il termostato alla temperatura desiderata. Raggiunta questa temperatura, l'apparecchio si spegne automaticamente e si riaccende quando è scesa 2-3°C.

Deumidificazione

In questa posizione l'apparecchio riducce l'umidità ambientale. Non controlla comunque la temperatura.

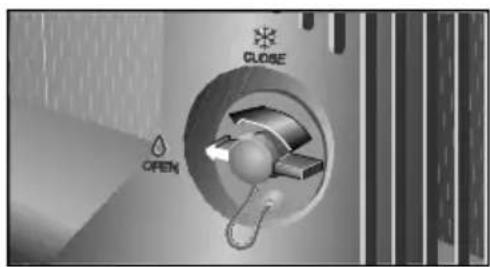

□ Girate 90° a sinistra la schiave di scolo.
□ Levate il tappo della chiave e introducete il tubo di scolo, che si ripone nello scomparto del filtro basico.
□ Collocate un recipiente all'uscita del tubo di scolo, per raccogliere l'acqua consdensata.

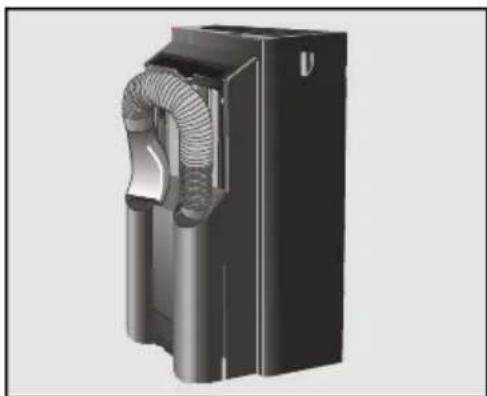

□ Collocate il tubo espulsore in posizione di parcheggio.
□ Selezionate nella manopola la funzione di deumidificazione ^.
□ La quantità d'acqua deumidificata può raggiungere i 30 litri ogni 24 ore, a seconda delle condizioni ambientali.

Purificazione dell'aria

• Qualora si cambi di nuovo l'apparecchio alla funzione di refrigerazione, non dimenticarsi di mettere il tappo alla chiave di scolo e girarla 90° a destra. Altrimenti uscirebbe l'acqua qualora l'apparecchio funzionasse.
• Tenere sempre presente che per garantire un funzionamento perfetto della funzione di deumidificazione, la temperatura ambiente deve raggiungere i 18°C.

In questa funzione l'aria viene fatta ricircolare all'interno della stanza, passandola atraverso dei filtri purificatori.

□ L'apparecchio integra un filtro basico che include un doppio filtro attivo purificatore contro:
- Odori e fumi.
- Pollini, batteri e polvere.
□ Collocate il tubo espulsore d'aria alla posizione di parcheggio.

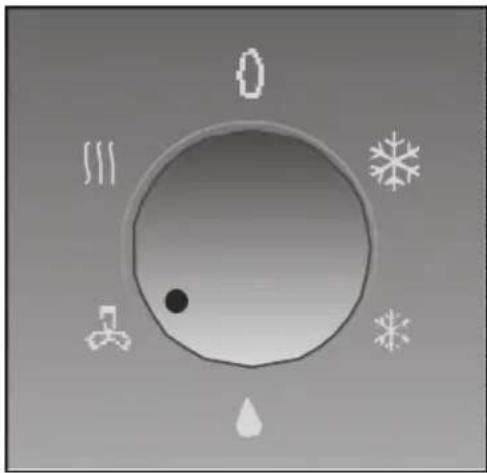

□ Selezionate la funzione di purificazione.
□ Nei casi e nei modello in cui siano incorporati, consigliamo di lasciare i filtri opzionali installati indipendentemente dalla funzione scelta (refrigerazione, deumidificazione, purificazione dell'aria). In questo modo otterrete un'azione purificatrice più efficace.

Pulizia e Manutenzione

Pulizia

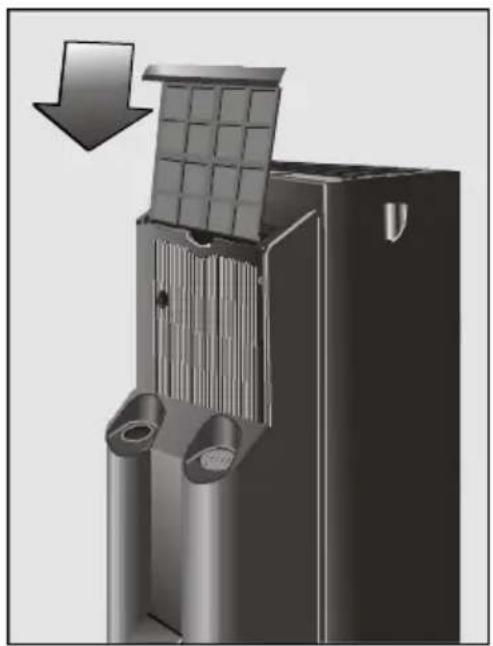

□ L'apparecchio è munito di un filtro basico d'aria, che bisogna pulire con il passare del tempo. Per farlo, basta lavarlo con acqua corrente, asciugarlo e installarlo di nuovo.

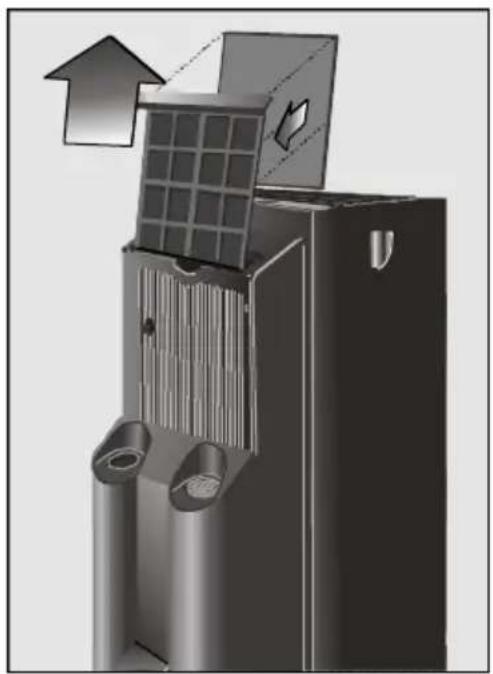

□ Il complesso di filtri purificatori di matricola S1 RKZ 09013 deve venire sostituito da un nuovo complesso ogni anno affinché continui ad essere operativo. In merito, indirizzatevi al vostro solito negozio.
□ L'installazione dei filtri dev'essere come indicato nella figura.
□ Collocate soltanto un complesso di filtri sul sostegno, per così mantenere la potenza frigorifica.
□ Potete pulire l'apparecchio con uno straccio o una spugna, acqua tiepida e un detersivo soave.
□ Non usate mai dell'acqua calda (oltre i 40°C), candeggina, benzina, acidi o spazzola, ed evitate l'entrata d'acqua nell'apparecchio.
□ Non ustae nessuna manichetta per pulire l'apparecchio.

Prima del suo uso all'inizio della stagione

□ Pulite il filtro dell'aria.
□ In seguito, pulite il coperchio e le bocchette, se necessario.

Servizio Tecnico / Garanzia

Servizio Tecnico

Se dopo aver tenuto conto delle istruzioni d'uso e installazione, in particolare quanto indicato nel capitolo "Considerazioni ..." il vostro apparecchio non funzionasse, ricordate che la nostra Rete di Servizi Tecnici è alla vostra disposizione.

Perciò, quando comunichiate il guasto, indicate il modello (E-NR) e il n. di fabbricazione (FD) del vostro apparecchio, che troverete nella targa di caratteristiche.

Garanzia

In ogni paesi sono valide le condizioni di garanzia stabilite dalle relative Societa Distributrici. Per ulteriori dettagli in merito dovrete recarvi presso il Distributore dove avete acquistato il vostro apparecchio, fornendogli il modello e il n. di fabbricazione. Per qualsiasi intervento realizzato durante la garanzia, è imprescindibile inoltrare lo scontrino dell'acquisto dell'apparecchio.

Le azioni descritte in seguito Vi aiuteranno a risolvere da voi piccoli inconvenienti e Vi faranno risparmiare telefonate al Servizio Tecnico.

Se dopo queste verifiche il problema non è stato risolto o si ripete, contattate i nostri tecnici specializzati.

Considerazioni che vi faranno risparmiare telefonate al Servizio Tecnico

Cosa fare se...

... l'apparecchio non funziona ...

□ Verificare che la presa è inserita.
□ Verificare che il selettore di funzioni non è in posizione inattiva ●.
□ Verificare he ci sia energia in rete oppure che un fusibile non sia saltato.
□ Regolare il termostato a una temperatura minore.

... l'apparecchio non funziona e la spia di sicurezza è accesa ...

□ Collocare l'apparecchio su un suolo piano. Se la spia continua accesa, svuotare il serbatoio interno dell'acqua dell'apparecchio (Vedi istruzioni in "Climatizzazione").

... la spia di sicurezza si accende spesso ...

□ Verificare che la chiave di scolo è nella posizione apposita.

... l'apparecchio non raffredda abbastanza ...

□ Verificare che le unioni del tubo espulsore dell'aria calda siano corrette.
□ Verificare che la traiettoria del tubo di espulsione non sia troppo curvata e che la sua lunghezza non superi i 140 cm.
□ Verificare che la chiave di scolo sia nella posizione di climatizzazione.
□ Collocare la ventosa affinché l'apertura della finestra sia la minima possibile.
□ Chiudere le persiane per minimizzare la radiazione solare.

... l'apparecchio produce un rumore eccessivo ...

□ Assicurarsi che il tubo espulsore d'aria sia correttamente fissato all'apparecchio.
□ Verificare che l'entrata e l'uscita dell'apparecchio siano libere da ostacoli.
Se sentite un rumore ciclico di acqua, ciò è dovuto al funzionamento della pompa che fa ricircolare l'acqua per migliorare la potenza dell'apparecchio.

Per qualsiasi altro guasto, la riparazione deve venir fatta da un tecnico specializzato. In questo caso, consultate il distributore autorizzato, il servizio clienti o la rete di Servizi Tecnici.

Dati Tecnici

Dati tecnici

Consumo a potenza massima in refrigerazione....1.180W

Consumo in riscaldamento....1.800W

Fusibile....10 A

Capacità di refrigerazione *......2.500W

Portata di funzionamento

• Refrigerazione......min. 20°C - max. 35°C
• Deumidificazione......min. 18°C - max. 35°C
• Riscaldamento ....min. -5°C - max. 30°C
  * Ashrae 128
