S1RKM09102 - Climatiseur SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile monobloc
Marque	Siemens
Modèle	S1RKM09102
Alimentation électrique	220-240 V, 50 Hz, fusible 10 A
Consommation en refroidissement	1180 W
Consommation en chauffage	1800 W
Capacité de refroidissement (ASHRAE)	2500 W
Fonctions principales	Climatisation (max et silencieuse), chauffage, déshumidification, purification de l'air
Filtres	Filtre basique lavable + jeu de filtres purificateurs (réf. S1 RKZ 09013)
Nettoyage des filtres	Laver le filtre basique à l'eau courante, sécher et replacer. Remplacer les filtres purificateurs chaque année.
Nettoyage de l'appareil	Chiffon ou éponge avec eau tiède et détergent doux. Ne pas utiliser d'eau chaude (>40 °C), produits blanchissants, essence, acides.
Évacuation de l'air chaud	Tuyau d'expulsion d'air chaud (longueur max 140 cm) avec diffuseur et ventouse. Possibilité d'installation fixe avec accessoire passe-fenêtre (réf. S1 RKZ 06009).
Sécurité	Pilote lumineux de sécurité indiquant le niveau d'eau dans le réservoir interne. Protection contre la remise en marche immédiate du compresseur (3 min de délai).
Pièces détachées et accessoires	Filtre purificateur (S1 RKZ 09013), passe-fenêtre (S1 RKZ 06009), tuyau d'évacuation d'eau, bouchons.
Informations générales	Appareil mobile avec roulettes. Température de fonctionnement : refroidissement 20-35 °C, déshumidification 18-35 °C, chauffage -5 à 30 °C. Garantie selon distributeur.

FOIRE AUX QUESTIONS - S1RKM09102 SIEMENS

Comment vider le réservoir d'eau interne ?

Lorsque le pilote lumineux de sécurité s'allume, débranchez l'appareil et attendez 10 minutes. Tournez le robinet d'évacuation 90° vers la gauche, retirez le bouchon et branchez le tuyau d'évacuation (stocké dans le compartiment du filtre basique). Placez un récipient à la sortie du tuyau pour recueillir l'eau. Sélectionnez ensuite la fonction climatisation ou déshumidification.

Pourquoi le voyant de sécurité s'allume-t-il fréquemment ?

Vérifiez que le robinet d'évacuation est en position adéquate (climatisation ou déshumidification). Un robinet mal positionné ou un réservoir plein peut provoquer des allumages répétés. Assurez-vous également que l'appareil est sur une surface plane.

Comment installer le tuyau d'évacuation d'air chaud ?

Pour une installation mobile : accouplez le manchon diffuseur au tuyau d'expulsion d'air chaud. Ouvrez légèrement la fenêtre, introduisez le diffuseur entre le battant et l'encadrement, puis fermez la fenêtre au maximum en utilisant la ventouse fournie. Le tuyau ne doit pas dépasser 140 cm et doit être à au moins 70 cm du sol.

Puis-je utiliser une rallonge électrique ?

Oui, mais elle doit être pourvue d'une prise de terre, avoir une section d'au moins 1,5 mm² par borne et une longueur inférieure à 25 m. Utilisez un fusible de 10 A à action lente.

Comment nettoyer les filtres ?

Le filtre basique se lave à l'eau courante, se sèche puis se remet en place. Les filtres purificateurs (réf. S1 RKZ 09013) doivent être remplacés chaque année. Pour les installer, suivez les indications figurant dans la notice (positionnement sur le support). Ne lavez pas les filtres purificateurs.

Que faire si l'appareil ne refroidit pas suffisamment ?

Vérifiez que les unions du tuyau d'expulsion d'air chaud sont correctes et que le tuyau n'est pas trop courbé (longueur max 140 cm). Assurez-vous que le robinet d'évacuation est en position climatisation. Réduisez l'ouverture de la fenêtre avec la ventouse et fermez les volets pour limiter la radiation solaire.

Comment utiliser la fonction chauffage ?

Placez le tuyau d'expulsion en position de parking (pas d'évacuation vers l'extérieur). Sélectionnez la fonction chauffage sur le sélecteur. Réglez le thermostat à la température souhaitée. L'appareil chauffe et filtre l'air simultanément. Ne couvrez pas les entrées et sorties d'air.

Comment utiliser la fonction déshumidification ?

Tournez le robinet d'évacuation 90° vers la gauche, retirez le bouchon et branchez le tuyau d'évacuation (stocké dans le compartiment du filtre basique). Placez un récipient à la sortie. Mettez le tuyau d'expulsion en position parking, puis sélectionnez la fonction déshumidification (^). La température ambiante doit être d'au moins 18°C pour un fonctionnement optimal.

Où trouver les pièces détachées et accessoires ?

Les pièces détachées comme le jeu de filtres purificateurs (réf. S1 RKZ 09013) et l'accessoire passe-fenêtre (réf. S1 RKZ 06009) sont disponibles dans le commerce habituel ou auprès du service après-vente Siemens.

Quelle est la puissance frigorifique de cet appareil ?

La capacité de refroidissement selon la norme ASHRAE 128 est de 2500 W. La consommation électrique maximale en mode refroidissement est de 1180 W.

MODE D'EMPLOI S1RKM09102 SIEMENS

Mise au rebut de votre ancien appareil ....31

Avant de connecter votre appareil ....31

Présentation de votre nouvel appareil

Description de l'appareil ....32

Panneau de contrôle ....33

Conditions d'Utilisation

Conditions d'utilisation ....34

Conditions de transport....34

Instructions d'Usage

Climatisation ....35

Possibilités d'évacuer l'air à l'extérieur .....36

Chauffage 37

Déshumidification ....37

Purification de l'air ....38

Nettoyage et Maintenance

Nettoyage....39

Avant une utilisation en début de saison .....39

Service Technique / Garantie ....40

Considérations qui vous éviteront d'appeler le Service Technique ....41

Données Techniques ....42

Observations Importantes

Mise au rebut de l'emballage

Mise au rebut de votre ancien appareil

Avant de connecter votre appareil

□ Respectez l'environnement en mettant l'emballage de votre appareil au rebut.
□ Nos appareils sont soigneusement emballés pour le transport. Les emballages sont conçus dans le but de ne pas porter préjudice à l'environnement. Ils peuvent être recyclés, ce sont des produits écologiques.
□ En recyclant l'emballage, vous contribuez d'une part à l'économie des matières premières, et d'autre part à réduire le volume des déchets.
□ S'il vous l'admet, vous pouvez rendre l'emballage au commerçant qui vous a fourni l'appareil.
□ Débranchez l'appareil du réseau et coupez le câble de connexion.
□ Les appareils contiennent des réfrigérants qui doivent être éliminés conformément à la réglementation en vigueur.
□ Remettez votre vieil appareil à un organisme, plutôt que de le mettre au rebut par d'autres moyens. Contactez votre Mairie ou un autre centre compétent pour la reprise de celui-ci.
□ Lisez le manuel d'instructions avant de l'utiliser pour la première fois. Il contient des informations importantes, non seulement pour l'utilisation mais aussi pour votre sécurité et la maintenance de l'appareil.
□ Conservez ce manuel d'instructions. Il pourrait éventuellement servir à un autre usager.
□ Ne mettez pas en marche un appareil endommagé.
□ Le montage et la connexion de votre appareil doivent être effectués en accord avec les instructions de montage et la réglementation en vigueur. Si ces instructions ne sont pas respectées, vous courrez le risque de perdre les avantages de la garantie.
□ Nos appareils sont fabriqués en accord avec les normes de sécurité en vigueur. Seuls des techniciens compétents en cette matière, sont autorisés à les réparer. Votre sécurité est en jeu.
□ Assurez-vous que les bouchons des déversoirs sont bien posés car ils auraient pu se déboucher au cours du transport.

Présentation de votre nouvel appareil

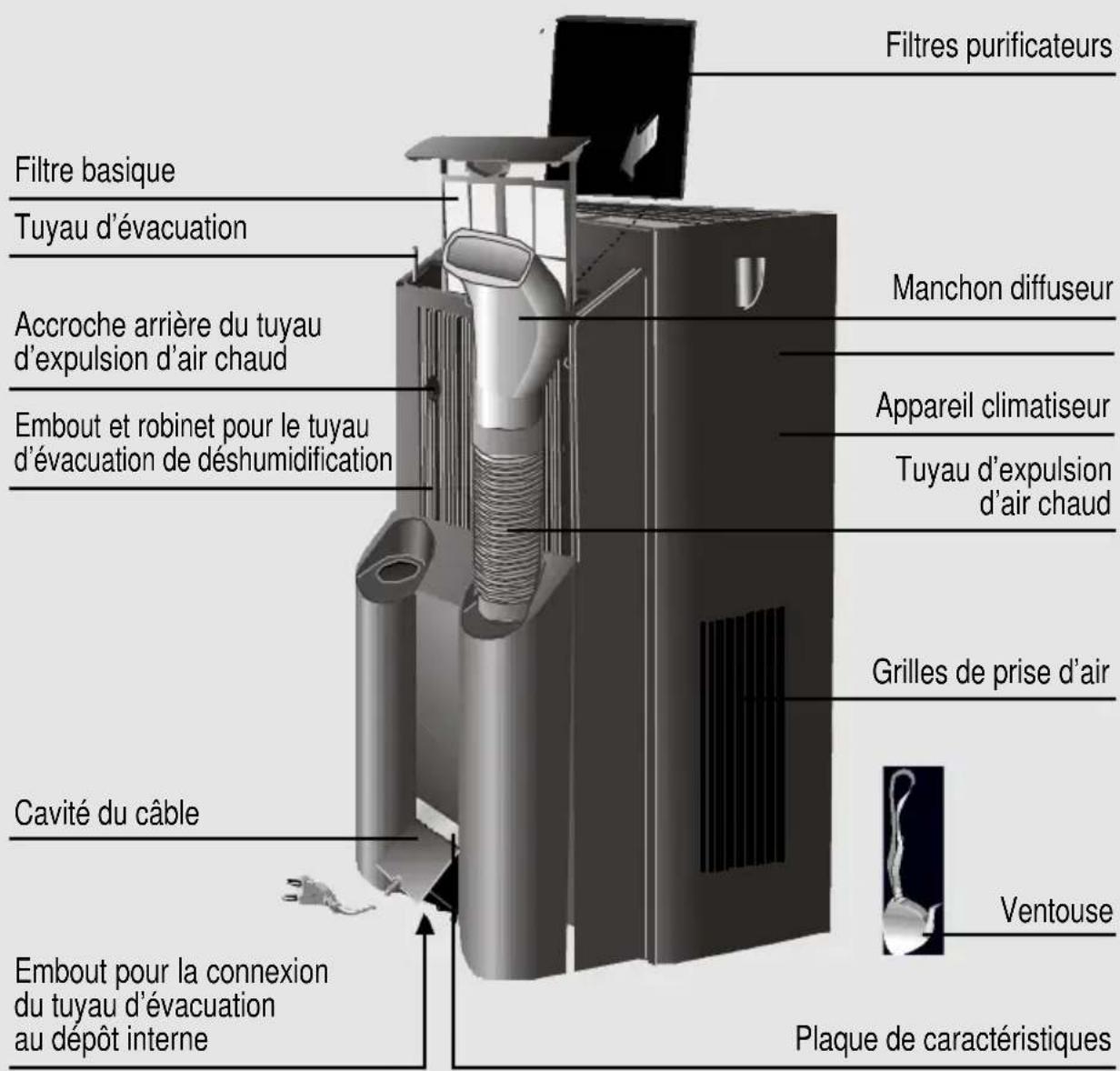

Description de l'appareil

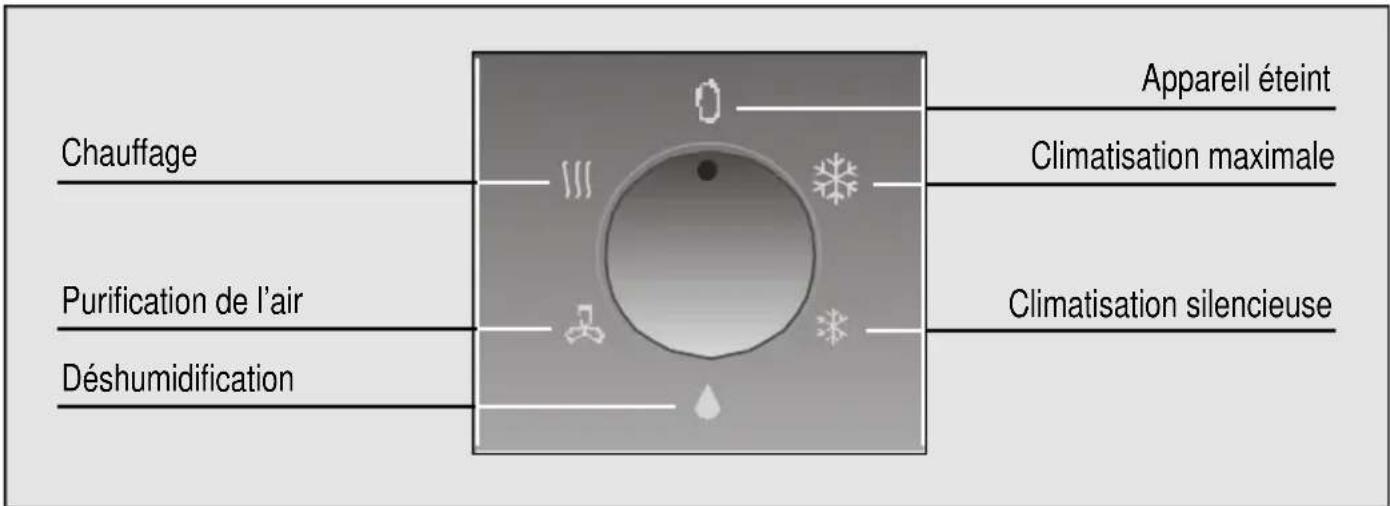

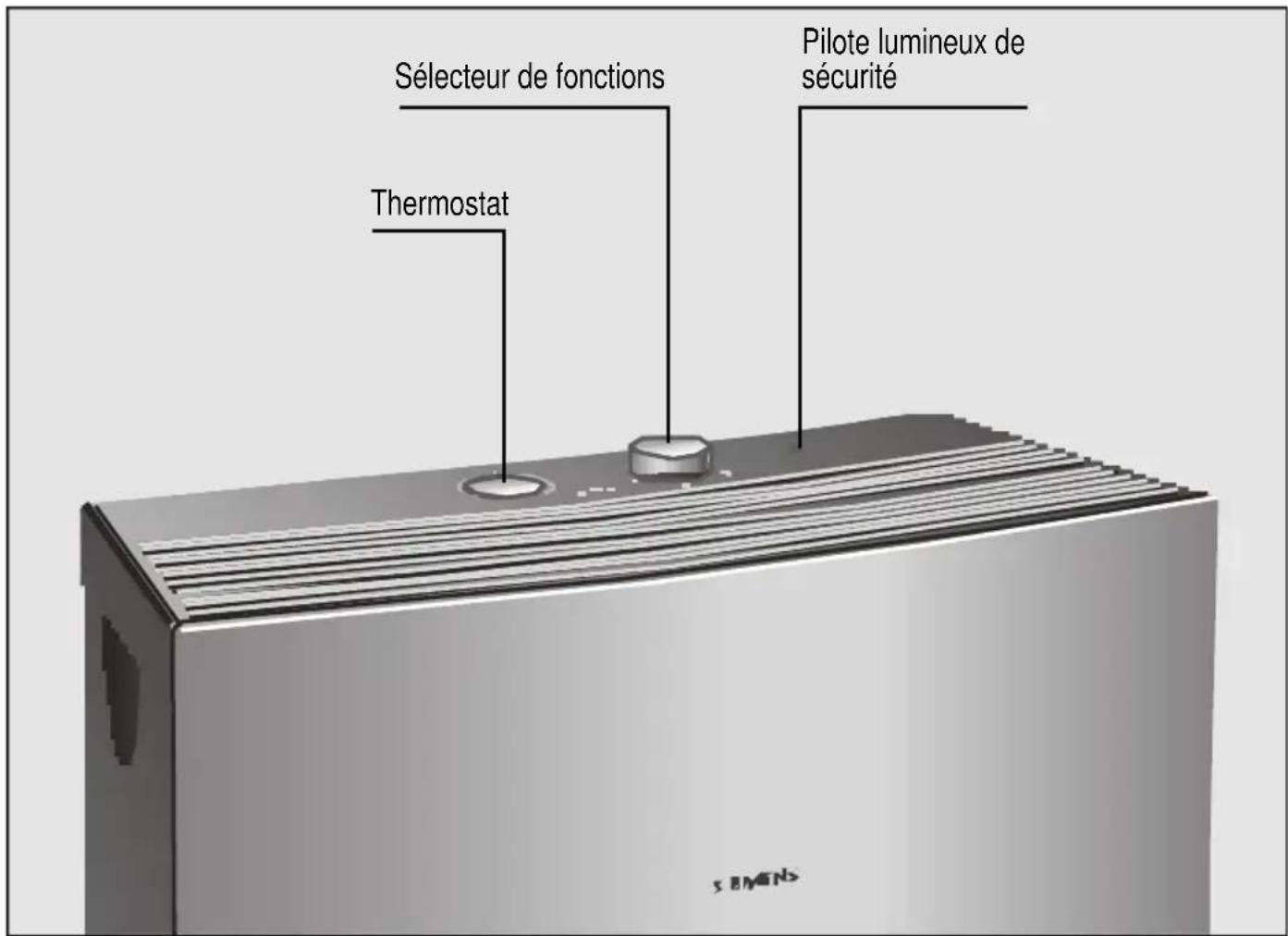

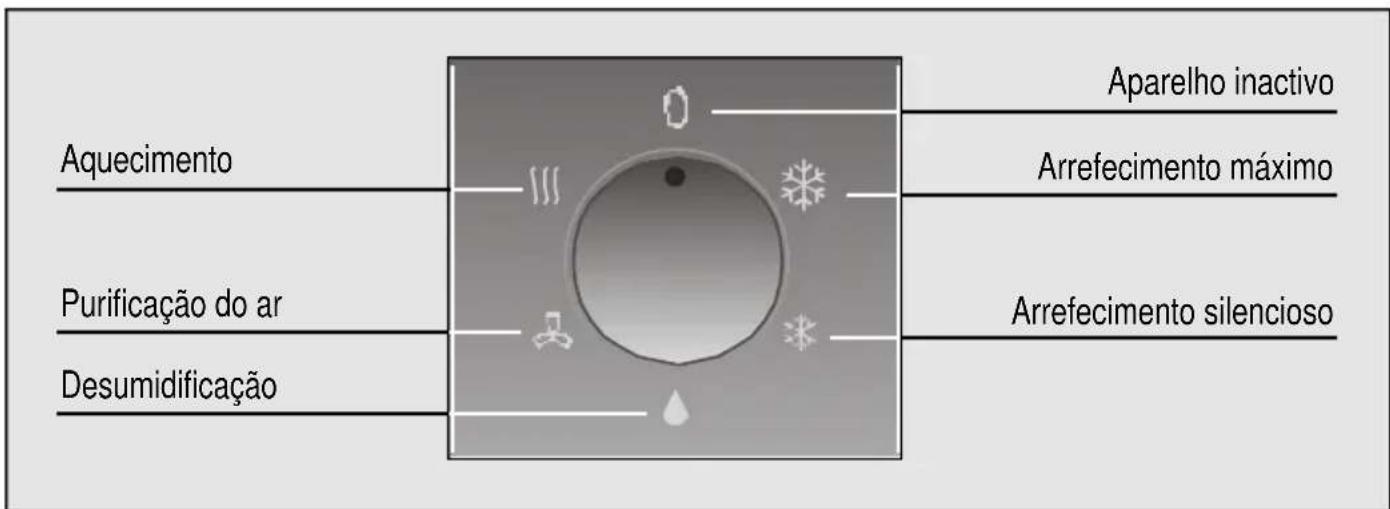

Panneau de contrôle

Conditions d'Utilisation

Conditions d'utilisation

□ Cet électroménager doit être connecté au réseau à 220/240 V et 50 Hz, par une prise de terre.
□ Protection par le biais d'un fusible de 10 A d'action lente.
☐ Si vous avez besoin d'une rallonge, celle-ci devra être pourvue d'une prise de terre, sa section devra être au moins de 1,5 mm² par borne et sa longueur inférieure à 25 m.

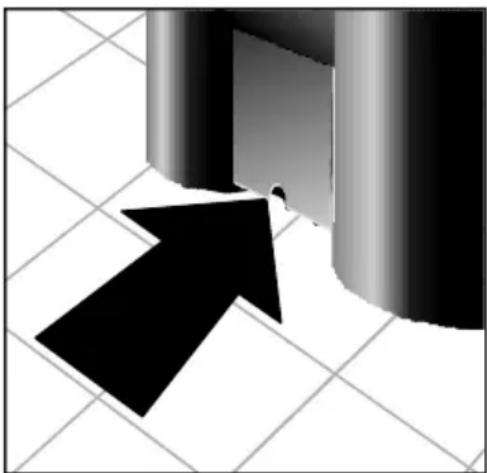

□ Le câble de connexion au réseau électrique dispose d'un logement sur la partie postérieure de l'appareil.
□ Ne permettez pas que de l'eau entre dans l'appareil.
□ Evitez de couvrir les entrées et sorties d'air de votre appareil, spécialement pour la fonction de chauffage.

Si le câble d'alimentation est endommagé, vous devez le substituer par un nouveau câble aux caractéristiques similaires. Pour cela, dirigez-vous au fabriquant ou à son service après vente ou le personnel similaire qualifié.

Attention!

Si l'appareil se déconnecte et vous le remettez en marche, le compresseur démarrera à nouveau après environ 3 minutes. Ce laps de temps est nécessaire pour garantir un fonctionnement correct de l'appareil.

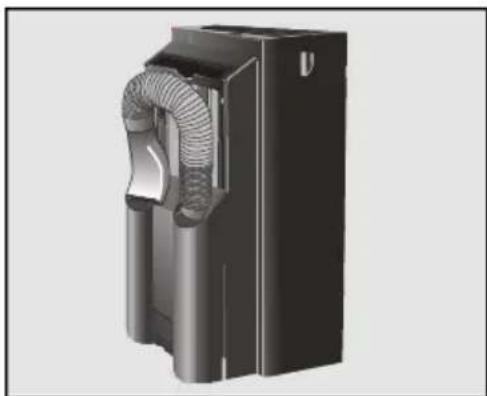

L'appareil dispose de roues pour rendre son déplacement plus facile. S'il était nécessaire d'incliner l'appareil pour son déplacement, il faudrait vider l'eau se trouvant dans le réservoir interne à l'aide du tuyau d'évacuation accouplé à l'embout de la partie inférieure de l'appareil.

Attention!

Faites spécialement attention au transport de cette machine. La base de cet appareil est muni d'un tube de sortie d'eau qui pourrait se briser en cas de choc.

□ Brancher l'appareil.
□ Diriger le tuyau d'expulsion d'air chaud vers l'extérieur.
□ Sélectionnez la fonction de climatisation maximale ✗ ou silencieuse ✗.
□ Tourner le robinet d'évacuation et le situer sur la position de réfrigération.
□ Situer le thermostat sur la température désirée. Si l'appareil se déconnecte automatiquement à cause du thermostat, on devra attendre que la température d'ambiance augmente de 2-3°C pour qu'il se remette en marche.

L'appareil refroidit et déshumidifie simultanément l'air de la pièce, créant ainsi un climat agréable.

Pendant la climatisation, l'eau condensée résultante s'évapore automatiquement et est évacuée vers l'extérieur avec l'air expulsé, au travers du tuyau d'expulsion d'air chaud.

Dans des conditions extrêmes d'humidité, l'appareil accumule de l'eau condensée dans un réservoir interne. Lorsqu'elle arrive à un certain niveau, un pilote lumineux de sécurité s'allume, pour indiquer la nécessité de vider ce réservoir.

□ Débrancher l'appareil et attendre 10 minutes afin de permettre la connexion des systèmes de sécurité.
□ Tourner le robinet d'évacuation 90° vers la gauche.
□ Retirer le bouchon du robinet et introduire le tuyau d'évacuation.
□ Situer un récipient à la sortie du tuyau d'évacuation pour recueillir l'eau condensée.
□ Sélectionner la fonction de climatisation ou déshumidification.

Attention!

En remettant l'appareil sur la fonction de réfrigération, ne pas oublier de mettre le bouchon du robinet d'évacuation et le tourner 90° vers la droite. Sinon de l'eau sortirait lorsque l'appareil fonctionne.

Vous aurez grâce à cette opération, éliminé l'excès d'eau dans le système, et vous pourrez connecter à nouveau l'appareil pour un fonctionnement normal.

Possibilités d'évacuer l'air vers l'extérieur

Installation mobile

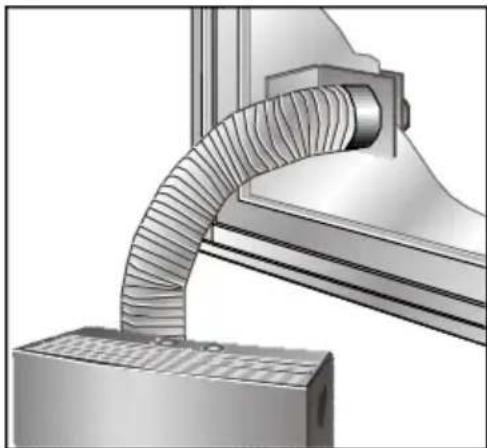

□ Accouplez le manchon de diffusion au tuyau d'expulsion d'air chaud.

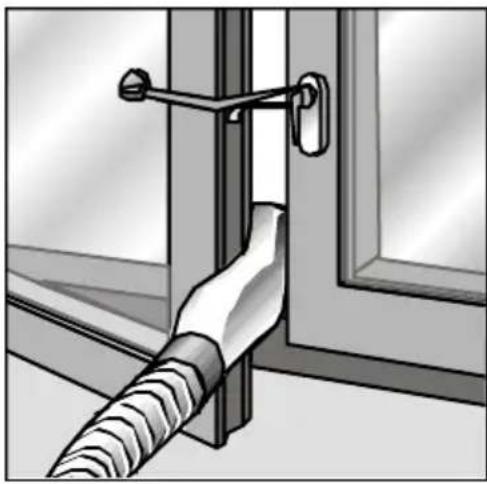

□ Ouvrez légèrement la fenêtre et introduisez le diffuseur entre le battant et l'encadrement.
□ Fermez le plus possible la fenêtre et retenez-la avec la ventouse fournie.

Installation fixe Elle se réalise

en utilisant l'Accessoire Optionnel passe fenêtre référence S1 RKZ 06009, que vous pourrez acquérir dans votre commerce habituel.

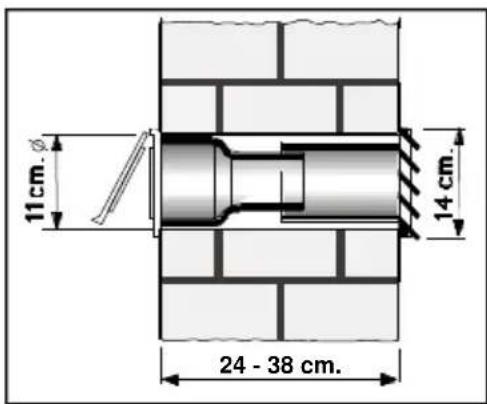

Pour expulser l'air chaud au travers du mur, il est nécessaire de faire un trou dans celui-ci pour y situer le passe fenêtre.
□ Retirer le manchon de diffusion et connecter le tuyau d'expulsion d'air à l'accessoire.
□ Dans le cas d'une installation fixe au travers d'une fenêtre, on utilise seulement la pièce de terminaison transparente de l'accessoire, et est aussi nécessaire la réalisation d'un orifice dans le verre dont le diamètre sera de 10,5 cm.

• Ne pas allonger sans nécessité le tuyau d'expulsion d'air chaud (longueur maximale 140 cm).
• Une distance minimale de 70 cm doit exister entre le sol et l'extrémité du tuyau.
• Au moment de poser le tuyau, ne pas réaliser de rayons de flexion trop fermés.

Dans le cas contraire, l'évacuation adéquate d'air chaud serait empêchée, ce qui pourrait aussi supposer une réduction de la puissance frigorifique.

Chauffage

Sur cette position l'appareil chauffe l'air de la pièce et le filtre simultanément.

□ Situer le tuyau d'expulsion sur la position de parking.

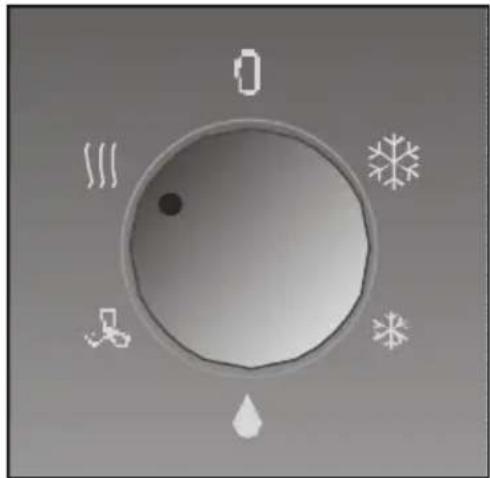

□ Sélectionner la fonction de chauffage.

Attention!

Evitez de couvrir les entrées et sorties d'air de votre appareil.

□ Situer le thermostat sur la température désirée. Une fois que cette température est atteinte, l'appareil se déconnecte automatiquement et ne se remettra en marche que lorsqu'elle aura descendu de 2-3°C.

Sur cette position l'appareil réduit l'humidité d'ambiance. Cependant il ne contrôle pas la température.

□ Tourner le robinet d'évacuation 90° vers la gauche.
□ Retirer le manchon de diffusion et connecter le tuyau d'évacuation, qui est gardé dans le compartiment du filtre basique.
□ Situer un récipient à la sortie du tuyau d'évacuation pour recueillir l'eau condensée.
□ Situer le tuyau d'expulsion d'air sur la position de parking.
□ Sélectionner la fonction de déshumidification ^, sur la commande.
□ La quantité d'eau déshumidifiée peut atteindre 30 litres toutes les 24 heures, selon les conditions d'ambiance.

Purification de l'air

• En remettant l'appareil sur la fonction de réfrigération, n'oubliez pas de mettre le bouchon du robinet d'évacuation et le tourner 90° vers la droite. Sinon, de l'eau sortirait lorsque l'appareil fonctionne.
• Tenir toujours compte du fait que, pour garantir un fonctionnement parfait de la fonction de déshumidification, la température d'ambiance doit atteindre 18°C.

Sur cette fonction, l'air recommence à circuler à l'intérieur de la pièce en le passant par des filtres purificateurs.

□ L'appareil incorpore un filtre basique qui comprend un double filtre actif purificateur contre:

• Odeurs et fumée.
• Pollen, bactéries et poussière.

□ Situer le tuyau d'expulsion sur la position de parking.

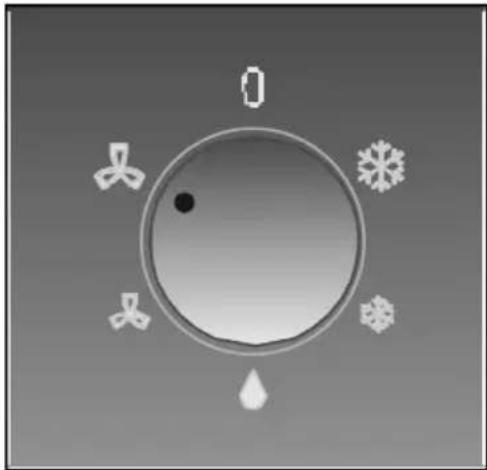

□ Sélectionnez la fonction de purification ✉.
□ Dans les cas et les modèles qui les incorporent, nous recommandons de laisser les filtres optionnels installés indépendamment de la fonction choisie (réfrigération, déshumidification, purification de l'air). Vous obtiendrez ainsi une action purificatrice plus efficace.

Nettoyage et Maintenance

Nettoyage

□ L'appareil dispose d'un filtre à air basique, qu'il faut nettoyer après un temps d'utilisation. Pour cela, il suffit de le laver avec de l'eau courante, le sécher et l'installer à nouveau.
□ Le jeu de filtres purificateurs de référence S1 RKZ 09013 doit être substitué par un nouveau jeu tous les ans afin qu'il continue à être opérationnel. Pour cela, dirigez-vous à votre commerce habituel.

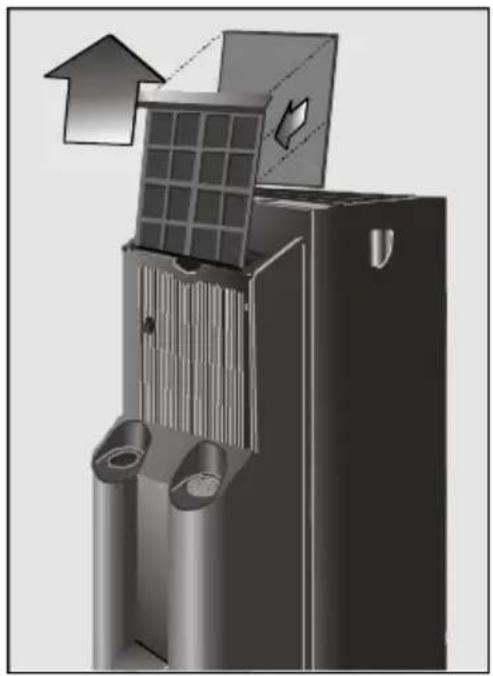

□ L'installation des filtres doit être faite comme le montrent les figures.
□ Situer seulement un jeu de filtres sur le support pour maintenir la puissance frigorifique.
□ Vous pouvez nettoyer l'appareil à l'aide d'un chiffon ou d'une éponge, de l'eau tiède et un détergeant doux.
□ N'utilisez jamais d'eau chaude (à plus de 40°C), de produit blanchissant, de l'essence, des acides ou des brosses, et évitez l'entrée d'eau dans l'appareil.
□ Ne nettoyez pas l'appareil à l'aide d'un tuyau d'arrosage.

Avant une utilisation en début de saison

□ Nettoyez le filtre à air.
□ Ensuite, nettoyez l'enveloppe et les grilles si c'est nécessaire.

Service Technique / Garantie

Service Technique

Si après avoir tenu compte des instructions d'utilisation, installation, spécialement ce qui est indiqué dans le chapitre "Considérations....", votre appareil ne fonctionne pas, souvenez-vous que notre Réseau de Services Techniques est à votre disposition.

Pour cela, en communiquant la panne, indiquez le modèle (E-NR) et le n° de fabrication (FD) de votre appareil, que vous pourrez lire sur la plaque de caractéristiques.

Garantie

Dans chaque pays sont établies les conditions de garantie par les correspondantes Sociétés de Distribution. Pour plus de détails à cet effet, dirigez-vous au Distributeur qui vous a vendu l'appareil en lui facilitant le nom du modèle et le n° de fabrication. Pour toute intervention qui se produit sous garantie, il est indispensable de présenter le justificatif d'achat de l'appareil.

Les actions décrites ci-dessous vous aideront à donner une solution de par vous-même à de petits contretemps et vous éviteront d'appeler le Service Technique.

Si après ces vérifications, le problème persiste ou se répète, contactez nos techniciens spécialisés.

Considérations qui vous éviteront d'appeler le Service Technique

Que faire si ...

... l'appareil ne fonctionne pas ...

□ Vérifiez que la prise est branchée.
□ Vérifiez que le sélecteur de fonctions n'est pas en position inactive ●.
□ Vérifiez qu'il y a du courant dans le réseau et qu'un fusible n'a pas sauté.
□ Ajuster le thermostat à une température inférieure.

... l'appareil ne fonctionne pas et le pilote de sécurité est allumé ...

□ Posez l'appareil sur une surface plane. Si le pilote reste allumé, videz le réservoir intérieur d'eau de l'appareil. (Voir instructions dans climatisation).

... le pilote de sécurité s'allume fréquemment ...

□ Vérifiez que le robinet d'évacuation est sur la position adéquate.

... l'appareil ne refroidit pas suffisamment ...

□ Vérifiez que les unions du tuyau d'expulsion de l'air chaud sont correctes.
□ Vérifiez que la trajectoire du tuyau d'expulsion n'est pas trop courbe et que sa longueur ne dépasse pas 140 cm.
□ Vérifiez que le robinet d'évacuation est sur la position de climatisation.
□ Posez la ventouse pour que l'ouverture de la fenêtre soit la plus petite possible.
□ Fermez les volets pour minimiser la radiation solaire.

... l'appareil fait un bruit excessif ...

□ Assurez-vous que le tuyau d'expulsion de l'air est correctement fixé à l'appareil.
□ Vérifiez qu'il n'existe aucun obstacle à l'entrée et la sortie d'air de l'appareil.
□ Si le bruit cyclique d'eau que vous pouvez entendre est dû au fonctionnement de la pompe qui fait circuler l'eau pour améliorer la puissance de l'appareil.

Toute autre panne ou réparation doit être faite par un technicien spécialisé. Consultez dans ce cas le distributeur autorisé, le service d'attention au client ou le Réseau de Services Techniques.

Données Techniques

Données techniques

Consommation à puissance maximum refrigeración....1.180W

Consommation Chauffage 1.800W

Fusible....10 A

Capacité de réfrigération * ......2.500W

Degré de fonctionnement

- Réfrigération ....min. 20°C - max. 35°C

- Déshumidification ....min. 18°C - max. 35°C

- Chauffage....min. -5°C - max. 30°C

* Ashrae 128
