MANUAL DE USUARIO S1RKM09102 SIEMENS
Observaciones Importantes
Desechado del embalaje....70
Desechado de su antiguo aparato....70
Antes de conectar su aparato....70
Presentación de su nueva aparato
Descripción del aparato....71
Panel de control ....72
Condiciones de Utilización
Condiciones de utilización....73
Condiciones de transporte ....73
Instrucciones de Uso
Climatización....74
Posibilidades de evacuar aire al exterior .....75
Calefacción....76
Deshumidificación ....76
Purificación del aire....77
Limpieza y Mantenimiento
Limpieza....78
Antes de su utilización al principio de temporada....78
Servicio Técnico....79
Garantía....80
Consideraciones que le ahorrarán llamadas al Servicio Técnico ....81
Datos Técnicos....82
Observaciones Importantes
Desechado del embalaje
□ Respete el medio ambiente al tirar el embalaje de su aparato.
□ Nuestros productos se embalan cuidadosamente para el transporte. Los embalajes se diseñan de modo que no son peligrosos para el medio ambiente. Pueden ser reciclados, son productos ecológicos.
□ Reciclando el embalaje, contribuye por una parte a la economía de materias primas, y por otra, a reducir el volumen de desechos.
□ Si se lo admite, Vd. puede devolver el embalaje al comerciante que le ha facilitado el aparato.
Desechado de su antiguo aparato
□ Desenchufe el aparato de la red y corte el cable de conexión.
□ Los aparatos contienen refrigerantes que han de eliminarse de acuerdo con la normativa vigente.
□ Entregue su aparato viejo, antes de desecharlo por otros medios. Contacte con su Ayuntamiento u otros centros competentes para la recogida del mismo.
Antes de conectar su aparato
□ Lea el libro de instrucciones antes de utilizarlo por primera vez. Contiene informaciones importantes, no sólo para el uso sino también para su seguridad y mantenimiento.
□ Conserve este libro de instrucciones. Eventualmente, puede servir a otro usuario.
□ No ponga en marcha un aparato dañado.
□ El montaje y conexión de su aparato deben ser de acuerdo con las instrucciones de montaje y normativa vigente. Si no se respetan estas instrucciones, corre el riesgo de perder la garantía.
□ Nuestros aparatos están de acuerdo a las normas de seguridad vigentes. Sólo técnicos competentes en esta materia, están autorizados a repararlos. Está en juego su seguridad.

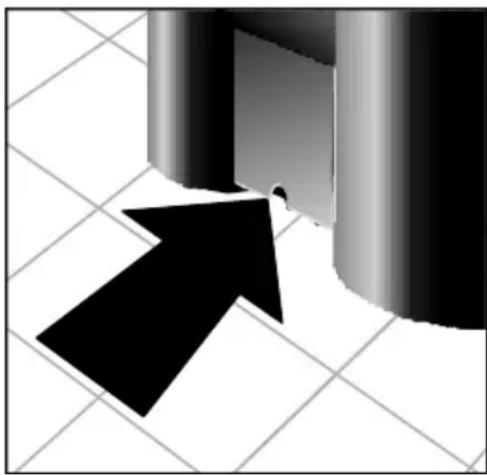

□ Asegúrese de que los tapones de los desagües están bien metidos ya que pueden haberse soltado durante el transporte.
Presentación de su nuevo aparato

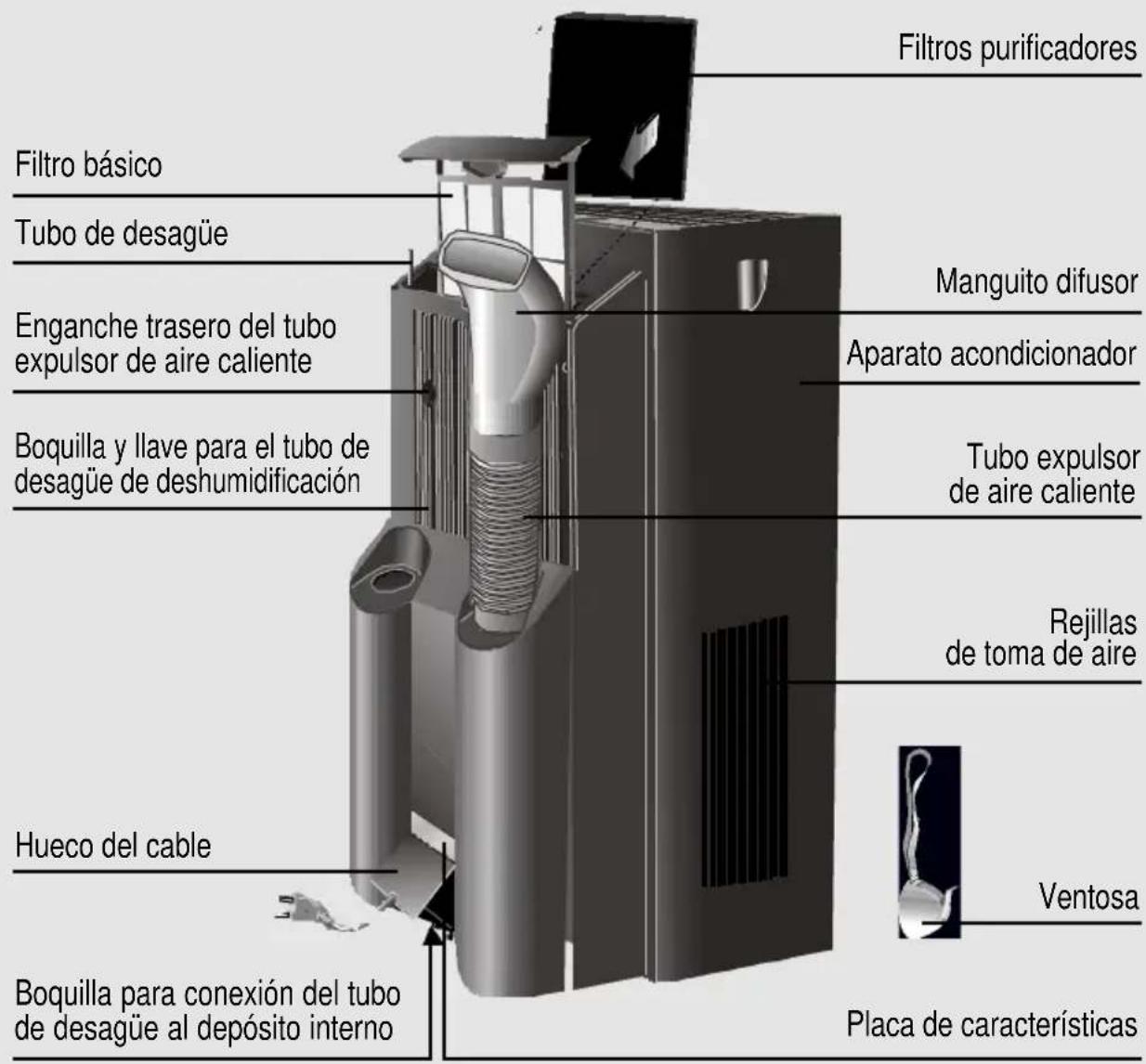

Descripción del aparato


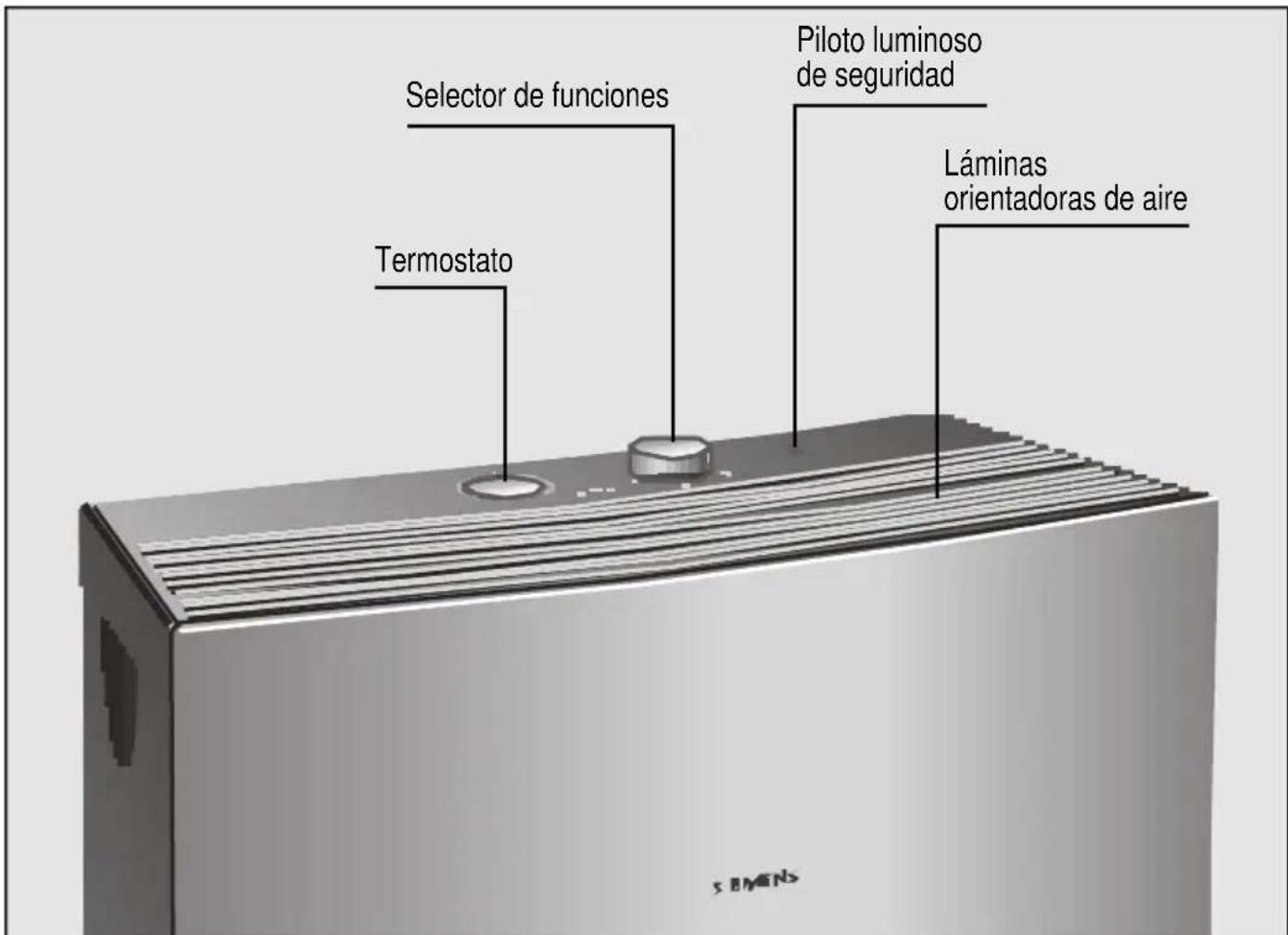

Selector de funciones Piloto luminoso de seguridad Termostato Láminas orientadoras de aire S BEMENS


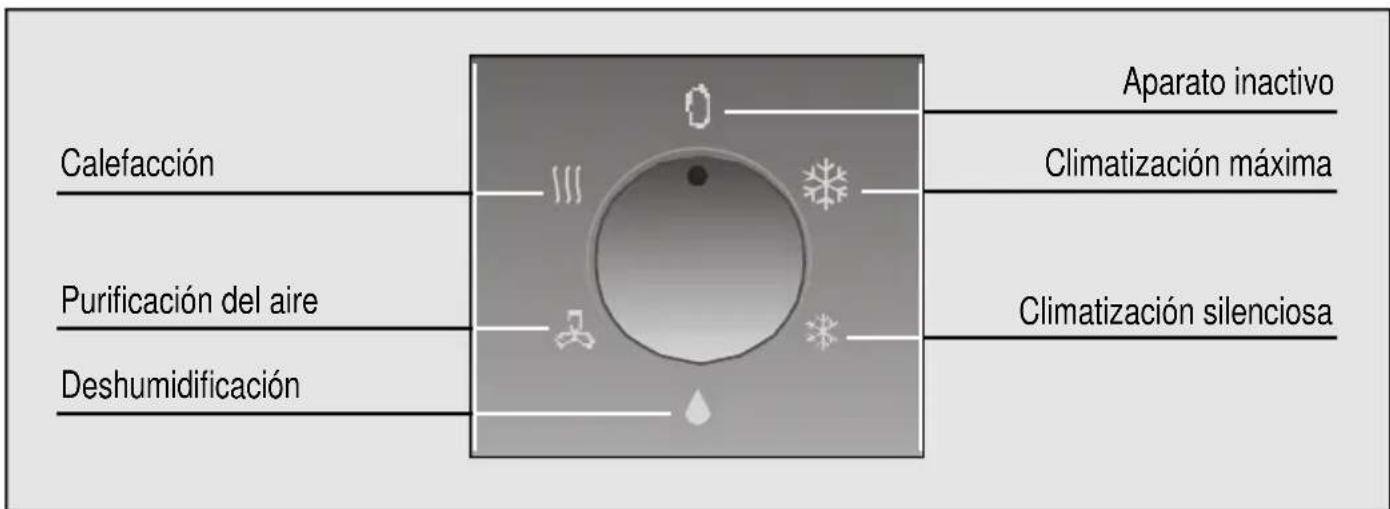

Aparato inactivo Calefacción Climatización máxima Purificación del aire Climatización silenciosa DeshumidificaciónCondiciones de Utilización
Condiciones de utilización
□ Este electrodoméstico debe conectarse a la red a 220/240 V y 50 Hz, en un enchufe con toma de tierra.
□ Protección mediante un fusible de 10 A de acción lenta.
□ En caso de necesitarse una alargadera, ésta deberá estar provista de toma de tierra, su sección deberá ser de al menos 1,5 mm² por terminal y su longitud inferior a 25 m.
□ El cable de conexión a la red eléctrica dispone de un alojamiento en la parte posterior del aparato.
□ No permita la entrada de agua en el aparato.
□ Evite cubrir las entradas y salidas de aire de su aparato.
Si el cable de alimentación está dañado, debe ser sustituido por otro de similares características. Para ello dirijase al fabricante o su servicio posventa o personal similar cualificado.
¡Atención!
Si se desconecta el aparato y se vuelve a conectar, el compresor volverá a arrancar transcurridos unos 3 minutos. Este tiempo es necesario para garantizar el correcto funcionamiento del aparato.

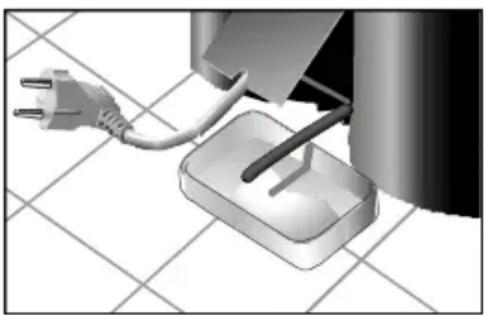

Condiciones de transporte
El aparato dispone de ruedas para facilitar su traslado. En caso de que sea necesario inclinar el aparato para su traslado, hay que vaciar el agua que se encuentra en el depósito interno con la ayuda del tubo de desagüe acoplado a la llave de la parte inferior del aparato.
¡Atención!
Tenga especial cuidado en el transporte de esta unidad. La base de este aparato dispone de un tubo de salida de agua que podría romperse al ser golpeado.
Instrucciones de Uso
Climatización
□ Enchufar el aparato.
□ Dirigir el tubo expulsor del aire caliente al exterior.
□ Seleccionar la función de climatización máxima ✕ o silenciosa ✕.
□ Girar la llave de desagüe a la posición de refrigeración.
Colocar el termostato en la temperatura deseada. Si el aparato se desconecta automáticamente debido al termostato, habrá que esperar a que la temperatura ambiente suba 2-3°C para que vuelva a entrar en funcionamiento.
El aparato enfría y deshumidifica simultáneamente el aire del recinto, creando de este modo un clima agradable.
Durante el acondicionamiento, el agua condensada resultante se evapora automáticamente y se evacua hacia el exterior junto con el aire expulsado, a través del tubo expulsor de aire caliente.
En condiciones extremas de humedad, el aparato acumulará agua condensada en un depósito interno. Llegado a un cierto nivel se encenderá el piloto luminoso de seguridad, indicando la necesidad de vaciar dicho depósito.
□ Desconecte el aparato y espere 10 minutos para permitir la reconexión de los sistemas de seguridad.
□ Girar 90° a la izda. la llave de desagüe.
□ Retirar el tapón de la llave e introducir el tubo de desagüe, que se encuentra en el compartimento del filtro.
□ Situar un recipiente en la salida del tubo de desagüe donde recoger el agua condensada.
□ Seleccionar la función de climatización o deshumidificación.
¡Atención!
Al volver a cambiar el aparato a la función de refrigeración, no olvidar poner el tapón a la llave de desagüe y girarla 90° a la dcha. De lo contrario saldría agua al funcionar el aparato.
Con esta operación Vd. habrá eliminado el exceso de agua en el sistema y podrá volver a conectar el aparato para su funcionamiento normal.
Posibilidades de evacuar el aire al exterior

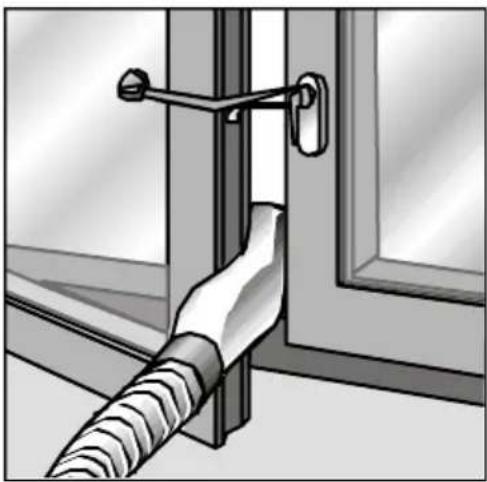

Instalación móvil
□ Acople el manguito difusor al tubo expulsor de aire caliente.

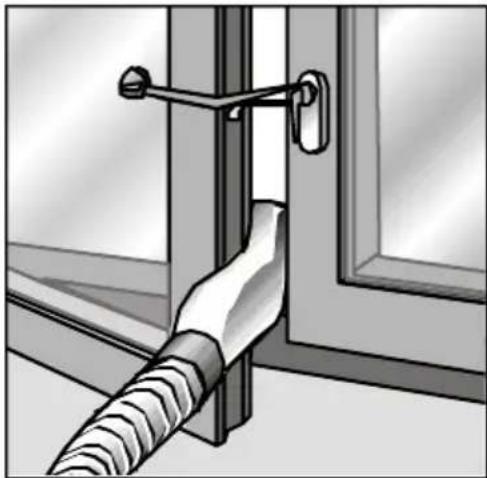

□ Abra la ventana ligeramente e introduzca el difusor entre el batiente y el marco.
□ Cierre la ventana lo más posible y sujétela con la ventosa suministrada.

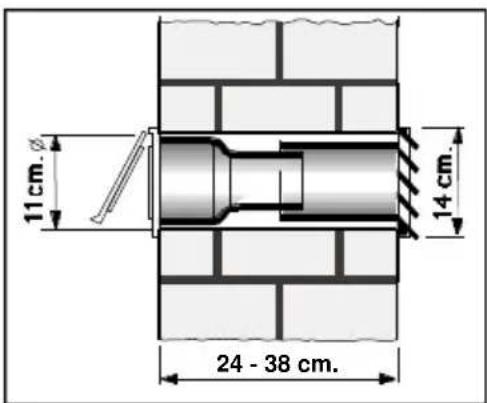

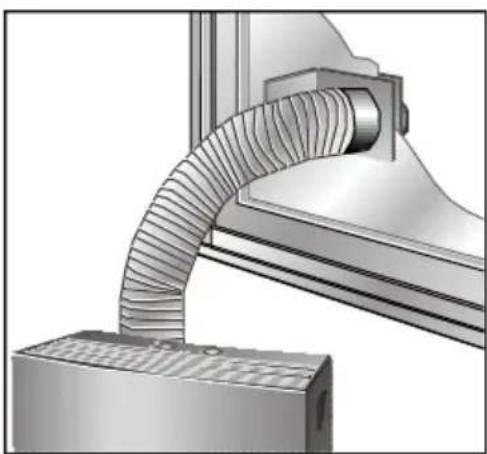

Instalación fija Se realiza usando el Accesorio Opcional
□ Para expulsar el aire caliente a través de la pared se necesita practicar un orificio en la misma para colocar el pasapared.
□ Retirar el manguito difusor y conectar el tubo expulsor de aire al accesorio.
□ En el caso de instalación fija a través de ventana, sólo se utiliza la pieza terminal transparente del accesorio y es necesario realizar un agujero en el cristal de un diámetro de 10,5 cm.
- No alargar innecesariamente el tubo expulsor de aire caliente (longitud máxima 140 cm).
- Tiene que haber una distancia mínima de 70 cm entre el suelo y el extremo del tubo.
- Al colocar el tubo no se deben realizar radios de flexión demasiado cerrados.
De lo contrario se impediría la adecuada evacuación del aire caliente, que a su vez puede suponer una reducción de la potencia frigorífica.
Calefacción
En esta posición III el aparato calienta el aire de la habitación a la vez que lo filtra.
□ Colocar el tubo expulsor en posición de parking.

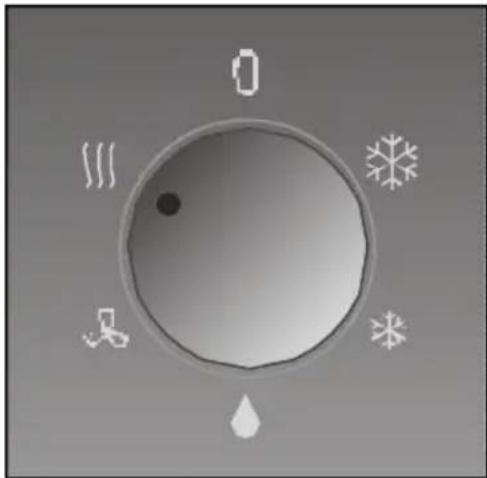

□ Seleccionar la función de calefacción.
Atención
Evite cubrir las entradas y salidas de aire de su aparato.
□ Colocar el termostato en la temperatura deseada. Una vez alcanzada dicha temperatura, el aparato desconectará automáticamente y volverá a conectarse cuando descienda 2-3°C.
Deshumidificación
En esta posición ^ el aparato reduce la humedad del ambiente. Sin embargo no controla la temperatura.

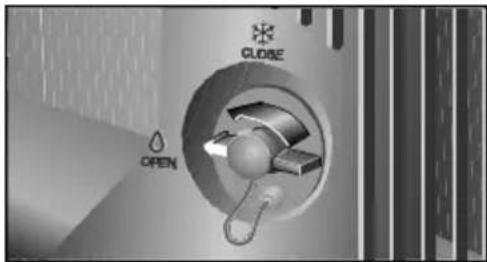

□ Girar 90° a la izquierda la llave de desagüe.
□ Retirar el tapón de la llave e introducir el tubo de desagüe, que se guarda en el compartimento del filtro básico.
□ Situar un recipiente en la salida del tubo de desagüe donde recoger el agua condensada.

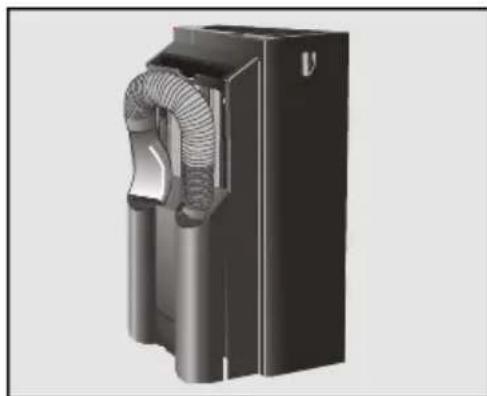

□ Colocar el tubo expulsor de aire en posición de parking.
□ Seleccionar la función de deshumidificación, en el mando.
□ La cantidad de agua deshumidificada puede llegar a 30 litros cada 24 horas, según las condiciones ambientales.
Purificación del aire
- Al volver a cambiar el aparato a la función de refrigeración no olvidar poner el tapón a la llave de desagüe y girarla 90° a la derecha. De lo contrario saldría agua al funcionar el aparato.
- Tener siempre en cuenta que para garantizar un perfecto funcionamiento de la función de deshumidificación la temperatura ambiente tiene que ascender a 18°C.
En esta función se recircula el aire al interior de la habitación pasándolo por unos filtros purificadores.
□ El aparato incorpora un filtro básico que incluye un doble filtro activo purificador contra:
- Olores y humos.
- Pólenes, bacterias y polvo.
□ Colocar el tubo expulsor de aire en la posición de parking.

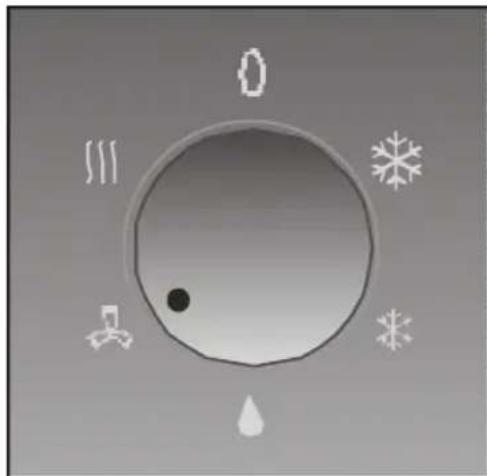

□ Seleccionar la función de purificación ✉.
□ En los casos y modelos que los incorporen recomendamos dejar los filtros opcionales instalados con independencia de la función elegida (refrigeración, deshumidificación, purificación del aire). Así conseguirá Vd. una más eficaz acción purificadora.
Limpieza y Mantenimiento
Limpieza
□ El aparato dispone de un filtro básico de aire, que es necesario limpiar con el paso del tiempo. Para ello basta lavarlo con agua corriente, secarlo y volverlo a instalar.
□ El juego de filtros purificadores de referencia S1 RKZ 09013 debe sustituirse por un juego nuevo cada año para que siga siendo operativo. Para ello diríjase a su comercio habitual.

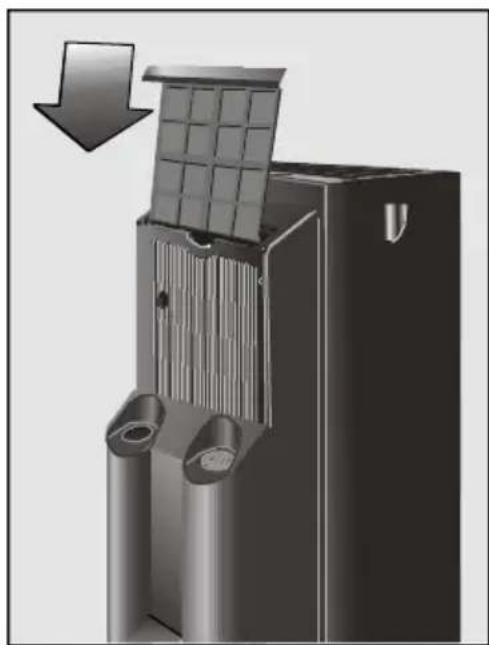

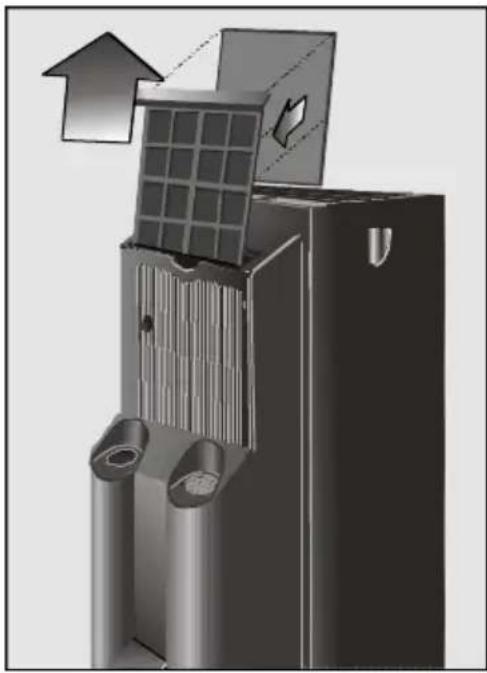

□ La instalación de los filtros debe ser como se muestra en la figura.
□ Colocar únicamente un juego de filtros sobre el soporte para mantener la potencia frigorífica.
□ Puede limpiar el aparato con un paño o esponja, agua tibia y un detergente suave.
□ Nunca use agua caliente (a más de 40°C), blanqueador, bencina, gasolina, ácidos, o cepillo, y evite la entrada de agua en el aparato.
□ No limpie el aparato con una manguera.
Antes de su utilización al principio de temporada
□ Limpie el filtro del aire.
□ A continuación, limpie la cubierta y rejillas si fuera necesario.
Servicio Técnico
Servicio Técnico
Si después de tener en cuenta las instrucciones de uso e instalación, especialmente lo indicado en el capítulo “Consideraciones....”, su aparato no funciona, recuerde que nuestra Red de Servicios Técnicos está a su disposición.
Para ello, al comunicar la avería, indique el modelo (E-NR) y el n° de fabricación (FD) de su aparato, que podrá tomar de la placa de características.
Garantía
Garantía
En cada país rigen las condiciones de garantía establecidas por las correspondientes Sociedades Distribuidoras. Para más detalles a este respecto deberá dirigirse al Distribuidor en donde ha adquirido su aparato facilitándole el modelo y n° de fabricación. Para cualquier intervención que se produzca en garantía es imprescindible presentar el comprobante de la compra del aparato.
Consideraciones que le ahorrarán llamadas al Servicio Técnico
Qué hacer si ...
... el aparato no funciona ...
□ Comprobar que el enchufe está conectado.
□ Comprobar que el selector de funciones no está en la posición inactiva ●.
□ Comprobar que hay energía en la red o no ha saltado un fusible.
□ Ajustar el termostato a una temperatura menor.
... el aparato no funciona y el piloto de seguridad está encendido ...
Colocar el aparato sobre un piso plano. Si sigue el piloto encendido, vaciar el depósito interior de agua del aparato. (Ver instrucciones en climatización).
... el piloto de seguridad se enciende frecuentemente...
□ Comprobar que la llave de desagüe está en la posición adecuada.
... el aparato no enfría lo suficiente ...
□ Comprobar que las uniones del tubo expulsor del aire caliente son correctas.
□ Comprobar que la trayectoria del tubo de expulsión no está demasiado curvada y que su longitud no excede de 140 cm.
□ Comprobar que la llave de desagüe está en la posición de climatización.
□ Colocar la ventosa para que la abertura de la ventana sea lo menor posible.
□ Cerrar las persianas para minimizar la radiación solar.
... el aparato produce un ruido excesivo ...
□ Asegurarse que el tubo expulsor de aire está correctamente fijado al aparato.
□ Comprobar que la entrada y salida de aire del aparato se encuentran libre de obstáculos.
□ Si escucha un ruido cíclico de agua es debido al funcionamiento de la bomba que recircula el agua para mejorar la potencia del aparato.
Cualquier otra avería o reparación debe de ser llevada a cabo por un técnico especializado. Consulte en este caso al distribuidor autorizado, al servicio de atención al cliente o a la Red de Servicios Técnicos.
Datos Técnicos
Datos técnicos
Consumo a potencia máxima en refrigeración....1.180W
Consumo en calefacción....1.800W
Fusible....10 A
Capacidad de refrigeración *......2.500W
Rango de funcionamiento
- Refrigeración......min. 20°C - max. 35°C
- Deshumidificación ....min. 18°C - max. 35°C
- Calefacción......min. -5°C - max. 30°C
* Ashrae 128
