Wichtige Hinweise

Entsorgung der Verpackung......4

Entsorgung Ihres alten Geräts 4

Vor der Inbetriebnahme Ihres Geräts......4

Vorstellung Ihres neuen Gerätes

Gerätebeschreibung....5

Bedienfeld....6

Betriebsbedingungen

Betriebsbedingungen....7

Transport des Gerätes....7

Inbetriebnahme

Kühlen 8

Möglichkeiten der Warmluftabführung......9

Heizbetrieb ....10

Entfeuchten 10

Luftreinigung....11

Pflege und Wartung

Reinigung 12

Vor der Inbetriebnahme zu Saisonbeginn......12

Kundendienst....13

Garantiebedingungen 13

Überlegungen, die Ihnen einen Anruf beim Kundendienst ersparen können ....15

Technische Daten ....16

Wichtige Hinweise

Entsorgung der Verpackung

Entsorgung Ihres alten Gerätes

Vor der Inbetriebnahme Ihres Gerätes

□ Bitte entsorgen Sie die Verpackung umweltfreundlich.
□ Unsere Produkte werden für den Versand sorgfältig in umweltfreundliche Materialien verpackt. Die Verpackungsmaterialien können recyclet werden.
□ Mit der Wiederverwendung von Verpackungsmaterialien leisten Sie einen Beitrag zur Abfallverminderung und zur Einsparung von wertvollen Rohstoffen.
☐ In Deutschland können Sie die Verpackung auf jeden Fall an dem Ort abgeben, an dem Sie das Gerät gekauft haben. Ihr Händler übernimmt für Sie die weitere Entsorgung.
□ Ziehen Sie den Netzstecker aus der Steckdose und schneiden Sie das Netzkabel ab.
☐ Die Geräte enthalten Kältemittel, die gemäß den geltenden gesetzlichen Bestimmungen entsorgt werden müssen.
□ Werfen Sie das Gerät nicht einfach weg, sondern geben Sie es ab. Für eine eventuelle Abholung setzen Sie sich mit Ihrer Gemeinde- oder Stadtverwaltung oder anderen zuständigen Stellen in Verbindung.
□ Lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen. Die Anleitung enthält nicht nur wichtige Informationen für den Gebrauch, sondern auch wichtige Hinweise für Ihre persönliche Sicherheit und die Instandhaltung des Geräts.
□ Heben Sie die Bedienungsanleitung auf. Sie könnte für einen anderen Anwender nützlich sein.
□ Schalten Sie kein beschädigtes Gerät ein. Im Fehlerfall das Gerät vom Netz trennen.
□ Aufstellung und Anschluss Ihres Geräts müssen gemäß den Montageanweisungen und den geltenden Bestimmungen durchgeführt werden. Die Nichtbeachtung dieser Anleitung kann zu einem Verlust der Garantieansprüche führen.
□ Unsere Geräte erfüllen die gültigen Sicherheitsnormen. Reparaturen dürfen nur von kompetenten, sachverständigen Technikern ausgeführt werden, denn Ihre Sicherheit steht auf dem Spiel.

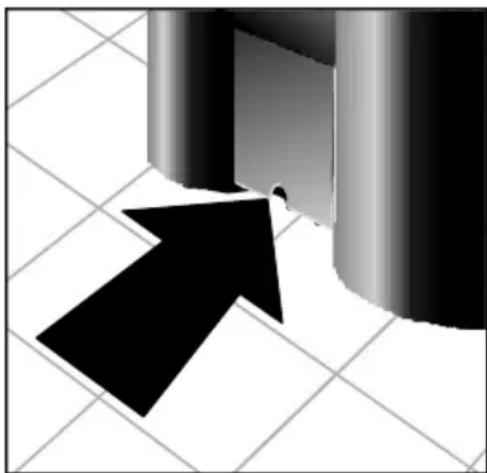

□ Stellen Sie sicher, dass der Verschlussstopfen den Wasserablauf ordnungsgemäß verschließt.

Vorstellung Ihres neuen Gerätes

Gerätebeschreibung

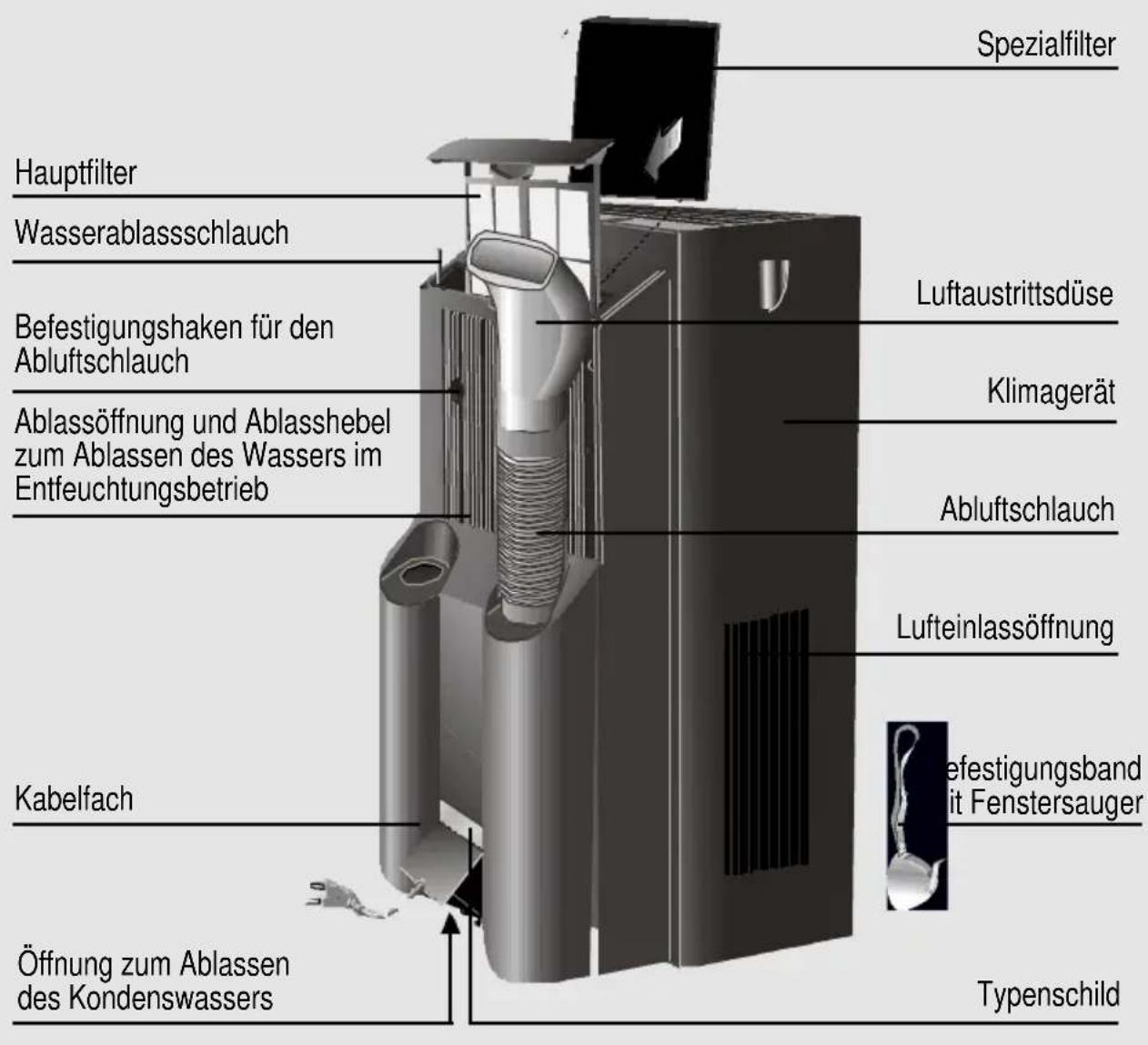

Spezialfilter Hauptfilter Wasserablassschlauch Befestigungshaken für den Abluftschlauch Ablassöffnung und Ablasshebel zum Ablassen des Wassers im Entfeuchtungsbetrieb Kabelfach Öffnung zum Ablassen des Kondenswassers Luftaustrittsdüse Klimagerät Abluftschlauch Lufteinlassöffnung Befestigungsband mit Fenstersauger Typenschild

Bedienfeld

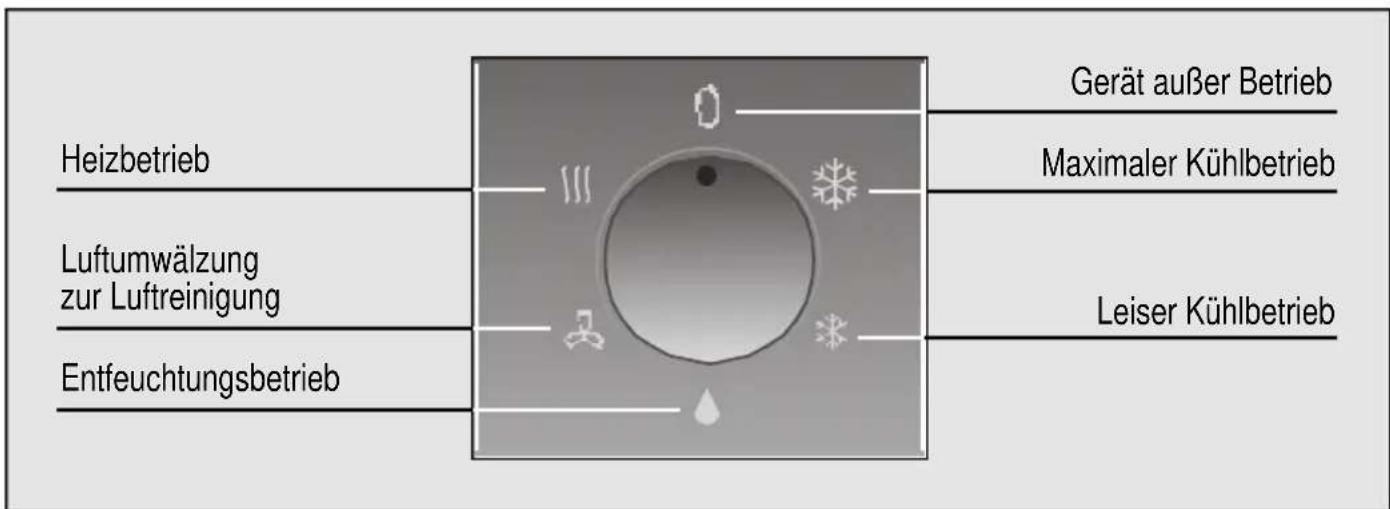

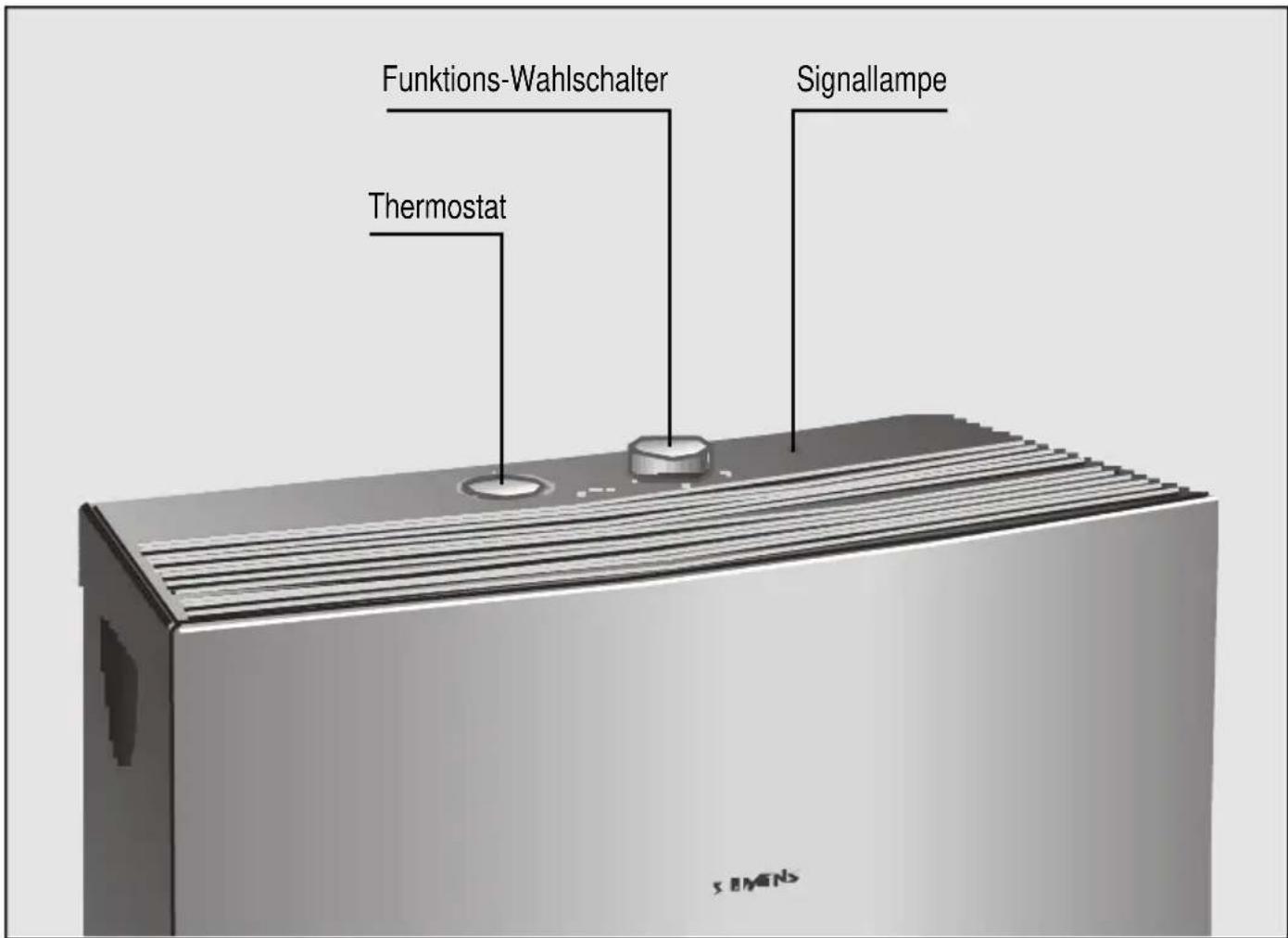

Funktions-Wahlschalter Signallampe Thermostat S BEMENS

Gerät außer Betrieb Heizbetrieb Maximaler Kühlbetrieb Luftumwälzung zur Luftreinigung Leiser Kühlbetrieb Entfeuchtungsbetrieb

Betriebsbedingungen

Betriebsbedingungen

☐ Dieses Klimagerät ist für einen Anschluß an ein Stromnetz mit 220/240 V und 50 Hz ausgelegt. Die Netzsteckdose muß geerdet sein.
□ Absicherung durch 10 A träge.
☐ Eventuell verwendete Verlängerungskabel müssen geerdet sein. Der Kabel- Querschnitt muss mindestens 1,5 mm² pro Anschluß betragen. Maximale Gesamtlänge 25 m.
□ An der Rückseite des Gerätes ist ein Fach für das Netzkabel vorgesehen.
□ Vermeiden Sie Eintritt von Wasser in das Gerät.
☐ Die Lufteinlass- und -auslassöffnungen dürfen nicht abgedeckt werden.

Bei Beschädigung des Netzkabels ist dieses gegen ein neues Kabel mit ähnlichen Eigenschaften auszutauschen. Wenden Sie sich dazu an den Hersteller oder den Kundendienst oder anderes fachkundiges Personal.

Achtung!

Wird das Klimagerät aus- und sofort wieder eingeschaltet, so verzögert sich der Wiederanlauf des Kompressors um ca. 3 Minuten. Diese Zeit ist nötig, um den korrekten Betrieb des Gerätes zu gewährleisten.

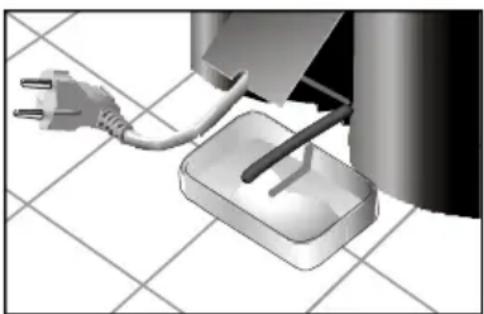

Transport des Geräts

Vor dem Transport ist das Wasser aus dem Kondensatbehälter abzulassen, bevor das Gerät geneigt oder gekippt wird. Das Ablassen erfolgt über den Wasserablassschlauch, der an der Ablauföffnung an der Geräteunterseite angeschlossen wird.

Achtung!

Bitte transportieren Sie das Gerät vorsichtig, um die an der Bodenplatte angebrachte Ablassöffnung für das Kondenswasser nicht zu beschädigen.

Inbetriebnahme

Kühlen

□ Netzstecker einstecken.
☐ Abluftschlauch zur Warmluftabführung nach außen führen (siehe "Möglichkeiten der Warmluftabführung").
☐ Maximalen ✗ oder leisen ✗ Kühlbetrieb auswählen. Dazu den Funktions-Wahlschalter auf das gewünschte Symbol drehen.
□ Ablasshebel auf der Geräterückseite auf das Symbol "Kühlen" stellen.
☐ Am Thermostat die gewünschte Temperatur einstellen. Schaltet das Gerät aufgrund der Thermostatsteuerung ab, läuft es automatisch wieder an, sobald die Raumtemperatur um 2-3°C ansteigt.

Das Gerät kühlt die Raumluft und entfeuchtet sie gleichzeitig - und schafft so ein angenehmes Raumklima.

Das entstehende Kondenswasser verdampft während des Betriebs automatisch und wird zusammen mit der Abluft über den Abluftschlauch nach außen abgeführt.

Bei extrem hohen Feuchtigkeitsbedingungen wird das Gerät das Kondenswasser im Innenbehälter sammeln. Wenn ein bestimmter Pegel erreicht wird, leuchtet das Warnlämpchen auf, womit darauf hingewiesen wird, dass der Behälter entleert werden muss.

□ Schalten Sie das Gerät aus, und warten Sie 10 Minuten, damit der Wiederanschluss der Sicherheitssysteme ermöglicht wird.
□ Drehen Sie den Wasserablasshahn um 90° nach links.
□ Entfernen Sie den Stöpsel des Hahns und setzen Sie den Wasserablassschlauch auf.
□ Stellen Sie einen Behälter darunter, um das Kondenswasser aufzufangen.
□ Wählen Sie den Klimatisierungs- oder Entfeuchtungsbetrieb.

Achtung!

Vergessen Sie beim Wiedereinstellen auf Kühlbetrieb nicht, den Stöpsel auf den Wasserablauf zu stecken und den Wasserhahn 90° nach rechts zu drehen, da ansonsten beim Betreiben des Geräts das Wasser ausläuft.

Möglichkeiten der Warmluftabführung

Mobile Installation

□ Luftaustrittsdüse an den Abluftschlauch anschließen.

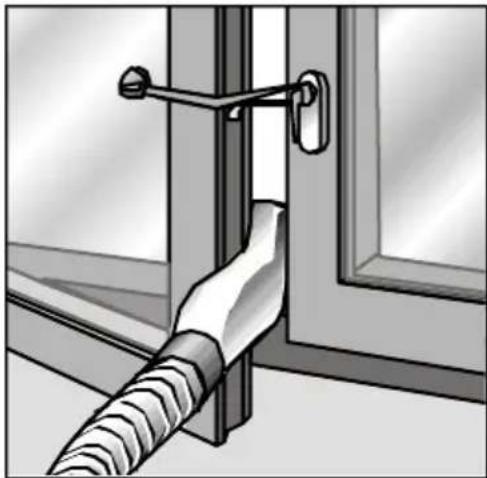

□ Fenster leicht öffnen und die Luftaustrittsdüse zwischen Fensterflügel und Rahmen schieben.
□ Fenster soweit wie möglich schließen und mit dem Befestigungsband und Fenstersauger fixieren.

Für die feste Installation benötigen Sie das Sonderzubehör "Fenster- Wanddurchführung". Es ist unter der Bestellnummer S1 RKZ 06009 im Fachhandel erhältlich.

☐ Für die Warmluftabführung durch die Wand müssen Sie ein entsprechendes Loch bohren.
☐ Die Luftaustrittsdüse abziehen und den Abluftschlauch an das Zubehörteil anschließen.
☐ Im Fall einer Fensterinstallation kommt nur das durchsichtige Endstück des Zubehörsets zur Anwendung. Zur Montage muß in das Fensterglas eine runde Öffnung mit 10,5 cm Durchmesser geschnitten werden.

Hinweise:

• Den Abluftschlauch so kurz wie möglich halten (max. 140 cm).
  • Die Mindesthöhe zwischen Boden und Schlauchende muss mindestens 70 cm betragen.
• Bei der Verlegung des Schlauches auf einen weiten Kurvenradius achten.

Andernfalls wird die Warmluftabführung gestört, was zu einer Verminderung der Kühlleistung führen kann.

Heizbetrieb

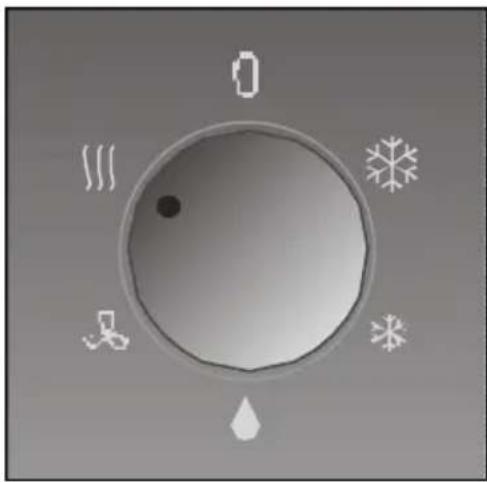

In dieser Stellung III erwärmt und filtert das Gerät gleichzeitig die Raumluft.

□ Den Abluftschlauch in Parkstellung bringen.
□ Heizbetrieb einstellen.

Achtung!

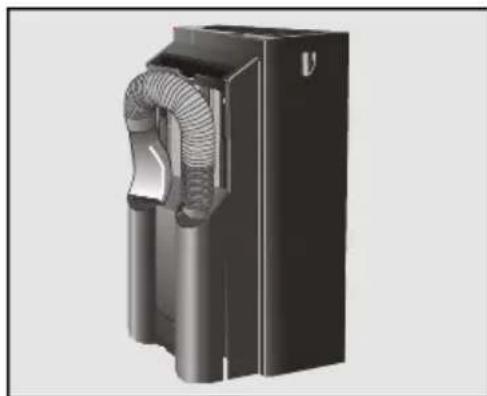

Vermeiden Sie das Verdecken der Belüftungsöffnungen an Ihrem Gerät.

☐ Die gewünschte Temperatur am Thermostat einstellen. Bei Erreichen dieser Temperatur schaltet das Gerät automatisch aus, und schaltet sich wieder ein, wenn die Temperatur 2 bis 3°C gesunken ist.

Im Entfeuchtungsbetrieb entzieht das Gerät der Umgebungsluft Feuchtigkeit. Es erfolgt jedoch keine Temperaturregelung.

□ Ablasshebel zur Entleerung des geräteinternen Behälters um 90° nach links drehen.
□ Verschlußstopfen abziehen und Ablassschlauch aufstecken.
□ Mit einem geeigneten Behälter abfließendes Kondenswasser auffangen.
□ Den Abluftschlauch in Parkstellung bringen.
□ Funktions-Wahlschalter auf Entfeuchtung stellen.
□ Je nach Umgebungsbedingungen können der Raumluft bis zu 30 Liter Wasser in 24 Stunden entzogen werden.

• Beim Umschalten auf Klimatisieren den Verschlusstopfen auf die Ablassöffnung zur Entleerung des geräteinternen Behälters stecken und den Hahn um 90° nach rechts drehen. Andernfalls entweicht hier während des Klimatisierens Kondenswasser.
• Beachten Sie, dass die Raumtemperatur mindestens 18°C betragen muss, um einen einwandfreien Entfeuchtungsbetrieb zu gewährleisten.

Im Luftreinigungsbetrieb wird die Raumluft über Filter geleitet und damit gereinigt.

□ Das Gerät beinhaltet einen Hauptfilter, in den ein Spezialfilter eingesetzt ist. Sie wirken gegen:

• Gerüche und Rauch.
• Blütenstaub, Bakterien und Staub.

□ Den Abluftschlauch in Parkstellung bringen.
□ Luftreinigungsbetrieb einstellen ✉.
□ Wir empfehlen, den Spezialfilter in jeder Betriebsfunktion (Kühlen, Entfeuchtung, Luftreinigung) eingelegt zu lassen, damit immer die bestmögliche Luftreinigung erzielt wird.

Pflege und Wartung

Reinigung

□ Das Innenteil ist mit einem Hauptfilter ausgestattet, der nach längerer Betriebsdauer gereinigt werden muß. Unter fließendem Wasser abspülen, trocknen lassen und wieder einbauen.
☐ Der Spezialfilter, mit der Referenz S1 RKZ 09013, sollte vierteljährlich erneuert werden, um seine Funktionsfähigkeit zu gewährleisten.

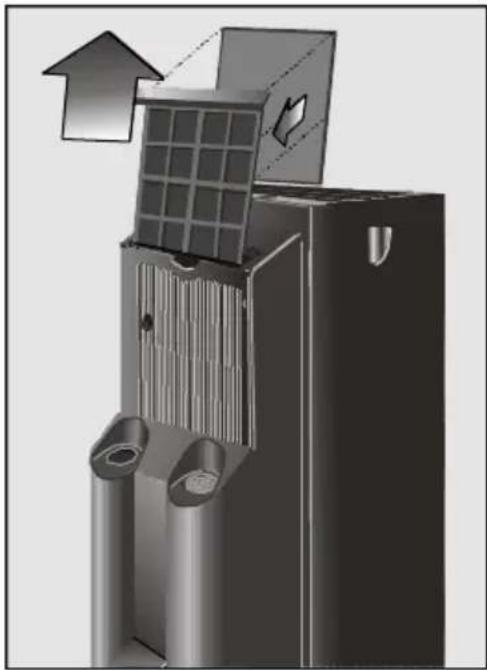

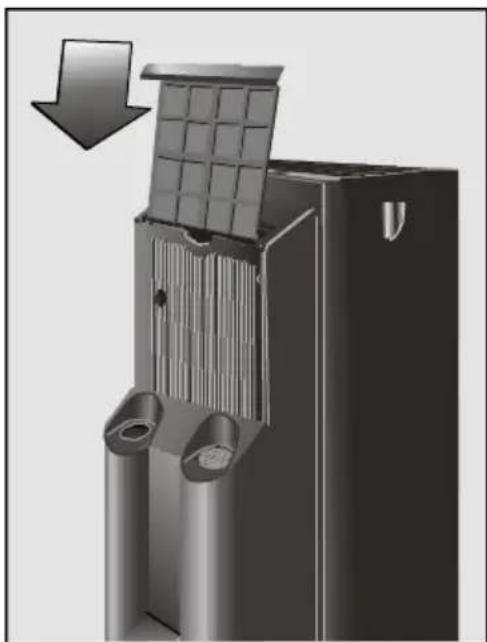

☐ Der Filter muss, wie im Bild beschrieben, eingebaut werden.
☐ Die Gitterroste mit einem Lappen oder Schwamm, lauwarmem Wasser und einem milden Reinigungsmittel säubern.
☐ Auf keinen Fall heißes Wasser (mehr als 40°C), Bleichmittel, Reinigungsbenzin, Benzin, Säuren oder Bürsten verwenden, Eintritt von Wasser in das Gerät vermeiden.
□ Reinigen Sie das Gerät nicht mit einem Wasserschlauch.

Vor der Inbetriebnahme zu Saisonbeginn

□ Luftfilter reinigen.
□ Wenn notwendig, das Gerät säubern.

Kundendienst

Kundendienst

Wenn auch bei genauer Beachtung der Bedienungsanweisung sowie des Kapitels "Was tun, wenn...." das Gerät nicht funktioniert, den Kundendienst verständigen.

Wenn Sie sich an eine unserer Kundendienststellen wenden, geben Sie bitte den Gerätetyp (E-Nr) und die Seriennummer an, die Sie auf dem Typenschild Ihres Gerätes finden.

Garantiebedingungen

Garantiebedingungen

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/ oder Herstellungsfehler beruhen wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten - bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten – nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden.

Geräte, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem

Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden.

Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

1. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert.

Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.

1. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

2. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die tech-nischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landes-vertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

Überlegungen, die Ihnen einen Anruf beim Kundendienst ersparen können

Was tun, wenn ...

... das Gerät nicht arbeitet ...

☐ Überprüfen, ob der Netzstecker ordnungsgemäß eingesteckt ist.
☐ Sicherstellen, daß der Funktionswahlschalter sich nicht in der Stellung "Außer Betrieb" befindet ●.
☐ Überprüfen, ob ein Stromausfall im Netz vorliegt oder eine Sicherung durchgebrannt ist.
☐ Thermostat auf eine niedrigere Temperatur stellen, d.h. nach rechts drehen.

... das Gerät nicht arbeitet, aber die Signallampe aufleuchtet ...

□ Das Gerät auf waagerechte Unterlage stellen. Falls die Signallampe nicht erlischt, Kondenswassertank im Gerät entleeren. Das Ablassen des Kondenswassers erfolgt über den Ablassschlauch, der an der Geräteunterseite angeschlossen wird. (Beachten Sie dazu die Anweisungen im Kapitel "Kühlen").

... Signallampe leuchtet sehr oft auf ...

☐ Überprüfen, ob Ablasshebel zum Ablassen des Kondenswassers in der richtigen Position ist.

... das Gerät keine ausreichende Kühlleistung erbringt ...

☐ Überprüfen, ob der Abluftschlauch ordnungsgemäß angeschlossen ist.
☐ Überprüfen, ob der Abluftschlauch nicht mit zu engem Kurvenradius verlegt wurde.
☐ Sicherstellen, dass der Ablasshahn sich in der Stellung "Kühlen" befindet.
□ Saugnapf so befestigen, daß das Fenster so wenig wie möglich geöffnet werden muß.
☐ Rolläden und Sonnenblenden schließen, um die Sonneneinstrahlung zu verringern.

... das Gerät zu laut ist ...

□ Korrekte Befestigung des Abluftschlauchs am Gerät prüfen.
☐ Überprüfen, ob Luftein- und -auslass frei sind.
□ Wenn Sie ein zyklisches Wassergurgeln hören, so ist das auf den Betrieb der Wasserkreislaufpumpe zurückzuführen, die die Leistung des Geräts verbessert.

Andere Maßnahmen oder Reparaturarbeiten müssen von einem fachkundigen Techniker durchgeführt werden. Wenden Sie sich in diesem Fall bitte an Ihren Vertragshändler, an unseren Kundendienst oder an eine der autorisierten Kundendienstniederlassungen.

Technische Daten

Technische Daten

Leistungsaufnahme im Kühlbetrieb......1.180W

Leistungsaufnahme im Heizbetrieb......1.800W

Absicherung....10 A

Kühlleistung *......2.500W

Betriebsstufe

- Kühlbetrieb ......min. 20°C - max. 35°C

- Entfeuchtungsbetrieb......min. 18°C - max. 35°C

- Heizbetrieb......min. -5°C - max. 30°C

* Ashrae 128
