GEBRUIKSAANWIJZING RCD1520ZIL ROTEL

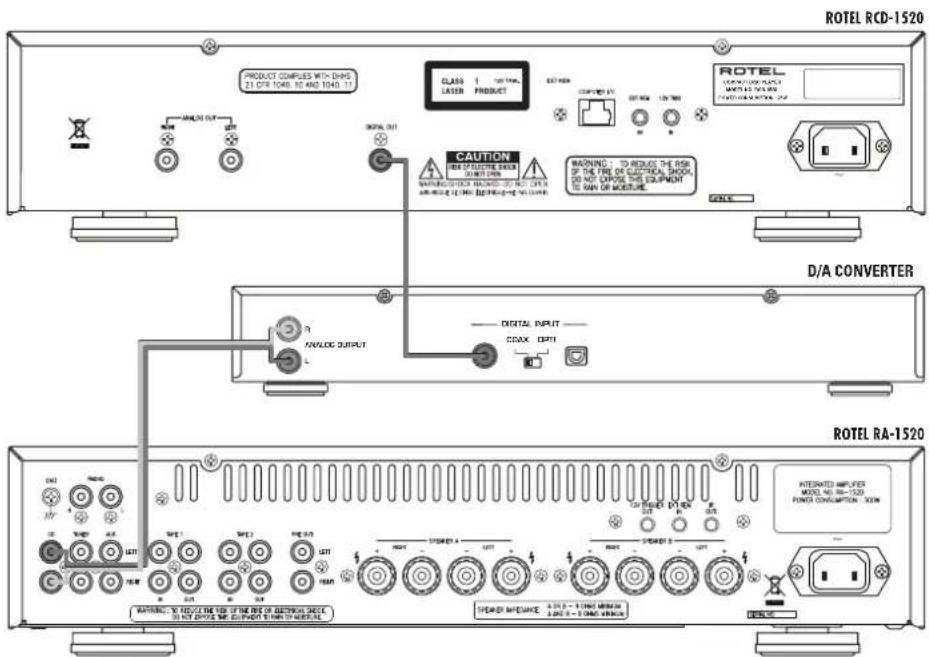

De digitale uitgangen

Uscite, Digital

Digitala utgangar

Cxema noCoeHnHnna nOPOBOrO bixOda

Important Notes

Bij het make van de verbindingen:

^+ Zorg dat nicht alleen de RCD-1520, maar de gehele installmentie uistaat, als nog nicht alle verbindingen gemaakt+zijn.
^+ Zorg dat Niet alleen de RCD-1520, maar de gehele installmentie ook uitsaat, als u verbindingen goats wijzigen.

Wij raden u ook aan om

^+ de volumeregelaar van de (voor)versterker geheel dicht te draaien (volkomen linksom) wanneer u uw eindversterker aan- of uitzet.

Note important

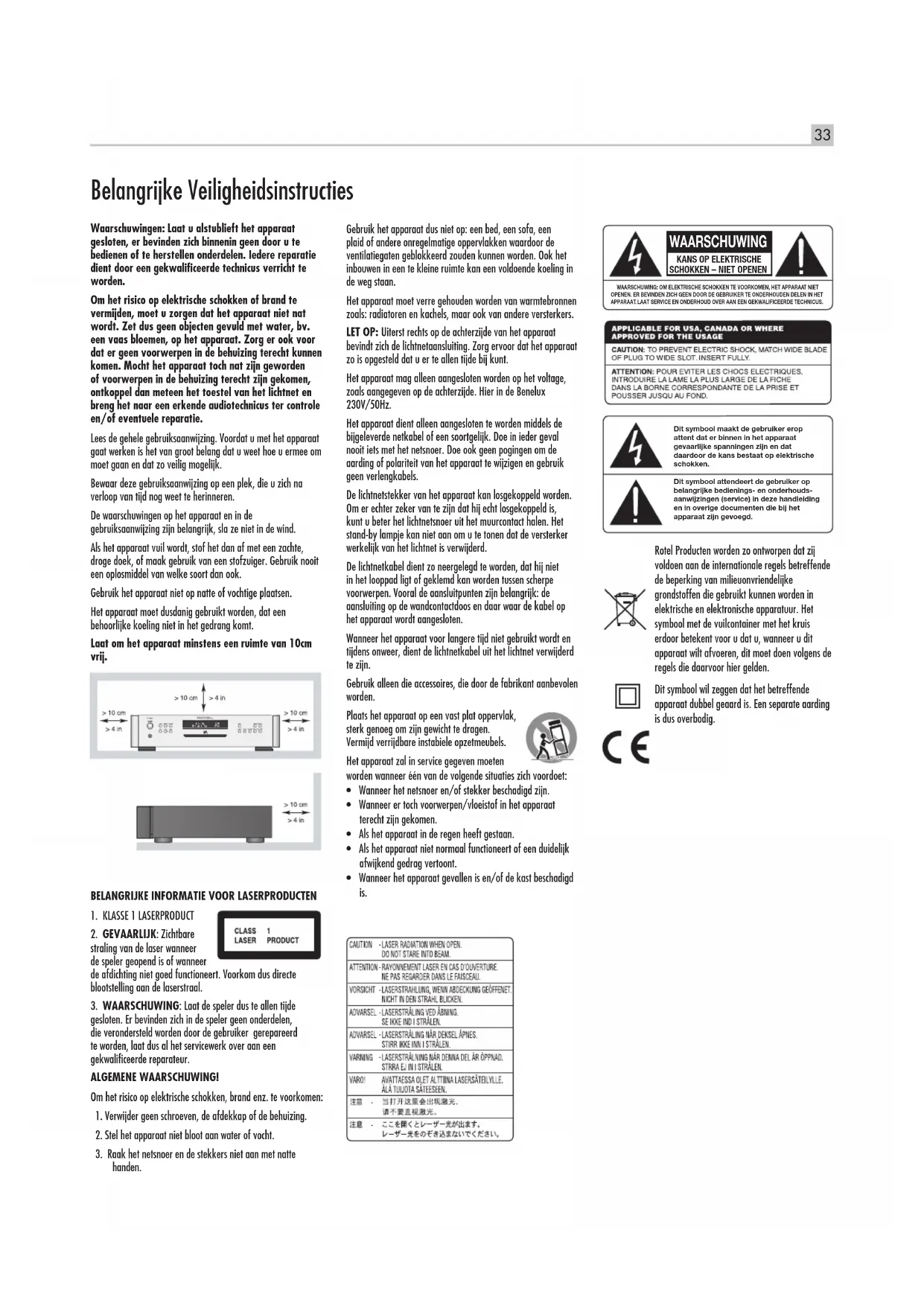

Belangrijke Veiligheidsinstructies

Waarschuwingen: Laat u alstublieft het apparaut gesloten, er bevinden zich binnenin geen door u te bedieren of te herstellen onderdelen. Ledere reparatie dient door een gekwalificeerde technicus verricht te worden.

Om het risico op elektrische schokken of brand te vermijden, moet u zorgen dat het apparaat net nat wordt. Zet dus geen objeven gevuld met water, bv. een vaas bloemen, op het apparaat. Zorg er ook voor dat er geen voorwerpen in de behuizing verecht kuren komen. Mocht het apparaat toch nat zich geworden of voorwerpen in de behuizing verecht zich gekomen, ontkoppel dan meteen het toestel van het lichtnet en breng het hier een erkende audiotechnicus ter controle en/of eventuele reparatie.

Lees de gehele gelebruiksaanwijing. Voordat u met het apparaat gaat werkken is het van groot belang dat u weet hoe u ermee om moet.gaan en dat zoavigilig möglichk.

Bewaar deze gebruiksaanwijing op een plek, die u zich na verloop vanijd nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparuiat vui wordt, stof het dan af met een zachte, droge doek, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Gebruik het apparaat Niet opatie of vochtige plaatsen.

Het apparaat要去 dusdanig gebruikt worden, dat een behoortlijke koeling Niet in het gedrang komt.

Laat om het apparaat minstens een ruimte van 10cm vrij.

de afdichting Niet goed functioneert. Voorkom dus directe blotstelling aan de laserstraal.

1. WAARSCHUWING: Laat de speler dus te allenijdegloseten. Er bevinden zich in de speler geen onderden, die verondersteld worden door de gebruiker gerepareerd te worden, laat dus al het servicework over aan een gekwalificeerde reparateur.

Om het risico op elektrische schokken, brand enz. te voorkomen:

1. Verwijder geen schroeven, de afdekkap of de behuizing.
2. Stel het apparaat Niet bloot aan water of vocht.
3. Raok het netsnoer en de stekkers Niet aan met natte handen.

Gebruik het apparaat dus nicht op: een bed, een sofa, een plaid of andere onregelmatie oppervlakken waardoor de ventilatiegaten geblokkeerd zouden kuren worden. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.

Het apparataat moet verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook van andere versterkers.

LET OP: Uiterst rechts op de wollen zijde van het apparaat bevindt zich de lichtmetaansluiting. Zorg ervoor dat het apparaat zo is opgesteld dat u er te allen tijde bij kunt.

Het apparaat mag alleen aingesloten worden op het voltage, zoals aangegeven op de onderzijde. Hier in de Benelux 230V / 50Hz

Het apparaat dient alleen aingesloten te worden middels de bijgeleverde netkabel of een soortgelijk. Doe in ieder geval nooit het met het netsnoer. Doe ook geen pogingen om de carding of polariteit van het apparaat te wizgen en gebruik geen verlangkabels.

De lichtnetstekker van het apparaat kan losgekoppeld worden. Om er=echter zeker van te zich dat hij[echt losgekoppeld is, kunt u beter het lichtnetsnoeruit het muurcontact halen. Het stand-by lampje kan om u te tonen dat de versterker werkelijk van het lichtnet is verwijderd.

De lichtnetkabel dient zo neergelegd te worden, dat hij nicht in het loopped ligt of geklemd kan worden:tussen scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: die aansluiting op de wandcontactdoos enaar waar de kabel op het apparaat worden aangesloten.

Wonneer het apparaat voor langerearend Niet gebruikt worden en tijdens onweer, dient de lichtnetkabel uit het lichtnet verwijderd teijken.

Gebruik alleen die accessoires, die door de fabrikant aanbevolen worden.

Plaat het apparaat op een vast plat oppervlok, sterk genoeg om zich gewicht te dragen. Vermijd verrijdbare instabiele opzetmeubels.

Het apparat zal in service gevegen moelen

worden wanneer een van de volgende situaties zich voordoet:

• Wonneer het netsnoer en/of stekker beschadigd zijn.
• Wonneer er toch voorwerpen/vloeistof in het apparaaterecht zichen gekomen.
• Als het apparaat in de regen heeft gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont.
• Wonneer het apparaat gevaln is en/of de kast beschadigd is.

CAUTION	-LASER RADIATION WHEN OPEN. DO NOT STARE INTO BEAM.
ATTENTION	-RAYMONNEMENT LASER EN CAS D'OUVERTURE. NE PAS RÉGARDER DANS LE FAISCEAU.
VORSicht	-LASERSTRAHUNG, WENN ABECKENDGEÖFFENET. NICT IN DEN STRAHL BLICKEN.
ADVASCER	-LASERSTRAlingen VED ABMINING. SE IKKE IND I STRALEN.
ADVASCER	-LASERSTRALING NAR DEKSEL APNES. STRR KIKE INV I STRALEN.
VARNING	-LASERSTRALING NAR DENNA DEL AR OPNNAID. STRRA EJ IN I STRALEN.
VARO!	AVATTALESSA OLT ALTTINA LASERSATELYLLE. ÀL A TULUOTA SAIEESEEN.
注意	- 当打开这里会出现激光，请不要直视激光。
注意	- 二氣を閉くじレー光のは除外。 じレー光のまえさ広ないくださいます。

WAARSCHUWING

KANS OP ELEKRISCHSCSCHKÖN - NIET OPENEN

NAWSCHUUNG: OM ELEKTRISCHO SOKHKEN TE VODKOMEN, HET APARATA NOT OPENEN. ER BEVINDEN ZICH GEOEN DEE GEBRUKER TE OANDERKOHUN DELEN IN HET APPEARAT LAAT SERVICE EN ONDERSHOUD OVER AAN EEN GEKWALICEECEEDET TECHNICUS

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQ AU FOND.

Dit symbol maakt de gebruiker erop
attent dat er binnen in het apparaat
gevaarlijke spanningen zijn en dat
daardoor de kans bestaat op elektrische
schokken.

Dit symbol attendeert de gebruiker op belangrijke bediendens- on engoudhauw|zingen (service) In dieze handielding en in overige documenten die信息披露 apparaat ons jevoeigd.

Rotel Producten worden zo ontworpen dat zij voldoen aan de internationale regels betreffende de beperking van milieuunvriendelijk grondstoffen die gebruikt worden in elektrische en elektronische apparatuur. Het symbool met de vuilcontainer met het kruis erdoor betekent voor uDat u, wanneer u dit apparaat wilt afvoeren, dit moot doein volgens de regels die waar voor hier gelden.

Dit symbol wil zeggen dat het betreffende apparaat dubbel geaard is. Een separate aording is dus overbodig.

Inhoud

Figure 1: De bedieningsorganen en aansluitingen 3

Figure 2: De afstandsbediening RR-D97 3

Figure 3: De analoge uitgangen 4

Figure 4: De digitale uitgangen 4

Héel belangrijk: 5

Belangrliche Veiligheidsinstructies 33

Wij van Rotel 34

Over de RCD-1520 34

Aan de slag met de RCD-1520 35

Een paar voorzorgsmaatregelen 35

Een plek voor de RCD-1520 35

De letters en cijfers in deze gebruksaanwijzing 35

Het aansluiten op het Lichtnet en de Bediening 35

De lichtnetkabel 35

De lichtnetschokelaar met bijbehorende indicator 1

en de toetsen aan/uit op de afstandsbediening A 35

De Uitgangen 36

De analoge uitgangen 36

De digitale uitgang 36

12V Trigger ingang 36

De externe afstandsbedieningsaansluiting 36

In/uitgang voor een PC 20 36

De infrarood afstandsbediening plus sensor 36

Helinfoschem 36

De sleuf voor de schijfjes 12 36

De Bediening 37

De foets "PLAY" 37

De toets "STOP" 14 D 37

De foets "PAUSE" 15 L 37

De toetsen "TRACK" 37

De directe nummerkeuzetoetsen van de afstandsbeding 37

De toetsen "SEARCH" 7 K 37

De toets "EJECT" 37

Toegevoegde Waarden 37

De toets "PROGRAM" 37

De toets "REVIEW" ① 38

De toets "CLEAR" 38

De toets "RANDOM" 4 ① 38

De toets "REPEAT" 38

De toets "SCAN" 38

De foets "TIME" 38

Wat te doeen bij problemen? 39

Het verwangen van de zekering 39

Geen geluid 39

Onze geschiedenis began bijna 50aar geleden. Gedurende die tijd mochten we honderden onsderscheidingen ontvangen en hebben we honderdduizenden mensen, die hun thuisamusement series nemen - zoals u-gelukkig konnen make.

Rotel werd opgericht door een familie met een gespansioneerde betrokkenheid bij muziek, die hen leidde tot het produceren van geluidsapparatuur van onberispelijkke kwaliteit. In de loop der jaren is die passie onveranderd gebleven en het familiedoel om audiofielen en muziekliefhebbers, ongeacht hun budget, topkwaliteit te bieden, worden nog steeds door iedere Rotel-medewerker gesteund.

Rotel's technici werkken als een hectt team al twicekend en luisterend totdat ieder neue product dat muzikale niveau heegt bereikt, dat hun bij de aanvang van het project voor ogen stond. Zij worden volkommen vrijgelaten in hun keuze van componenten, waar ze ook op de wereld vandaan要去en komen. In Rotel apparatuur Aunt u condensatoren tegenkomen ut Duitsland en England, of half geleidersuit Amerika en Japan. De ringkerntransformatoren komen echter altijd ut eigenauis.

We make ons allemaal zorgen over het milieu. Daar er steeds meer elektronicapproducten worden gefabricieerd en ook later weeorden afgedankt, is het voor een fabrikant van het grootste belang om er alles aan te doe, producten te vervaardigen die een zo min mogelijk negatieve impact hebben op natuur en grondwater.

Bij Rotel zich we er trots op ons stentje te kennen bijdragen. We hebben bijvoorbeeld het aandeel lood in once elektronica aanzienlijk teruggebracht door over te stappen op een special ROHS (Restriction of Hazardous Substances) soldeer, terwijil wij once klasse D (niet de D van digitaal) versterkers vijfmaal zo efficienct gemaakt hebben t.o.v. onsite vroegere ontwerpen, met handhaving van vermogen en prestatie. Ze blijven koel, vermors vrijwel geen energia meer, zich dus minder belastend voor het milieu en klinken nog better ook!

Tussen twee haakjes, denen handleiding is gedrukt op hergebruikt papier.

Wij realizeren ons dat dit de eerste stapjes zijn, maar ze zijn voor ons waar belonged en we blijvenlijke wegen en materialen zoeken voor een schonere en meer "groene" productiewijze.

Door de aanschaf van dit product danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee.

Over de RCD-1520

Als we het heel simpel stellen, is de RCD-1520 maar voor een ding gemaakt: het bieden van een zo gedetailleerd en genuancaerd mogelijk geluidsbeeld van ieder schijfe. Of het nu een conventionele CD betreft, een MP3 of een MPA gecodeerd schijfe, de RCD-1520 za ze alle natuurgetrouw weergeven.

Bij de ontwikkeling van de RCD-1520 wilde het ontwerpteam verdier goan dan de gebruikelijke grafieken, die de meetbare technische prestaties aantonen. Luisterpanels besteeden honderden uren aan het fijnafregelen van de geluidsprestaties, door die componenten

te kiezen die een weergave zou bieden, die "alle verholen emoties van muziek waar aan het schijfe zonden ontlokken". Wat ook de opnametechnicus of de uitvoerder op het schijfe heeft gezet, de RCD-1520 maar het horen.

De RCD-1520 heeft dan ook een indrukwekkende kwaliteit aan mechanicena en elektronica aan board. De digitaal- waar analogogomzetter is een "state-of-the-art" product van de wereldberoemde Britse fabrikant op dit gebied: Wolfson. Deze op zeer hoog niveau presterende "DAC", is specifiek ontworpen voor toepasseningen bij cd- enDVD-weergave en natuurlijk in digitale thuisheatersystemen.

Dit alles gecombineerd met Rotel's "Balanced Design" concept, verzekert deze speler u van geluidsprestaties op het allerhoogste niveau. Wij geloven dan ook, dat de muziek d.m.v..Deze RCD-1520 ten gehore gebracht, voor u een jarenlange bron van plezier zal zich.

Aan de slag met de RCD-1520

Eenaarvorzorgsmaatregelen

Leest u vooral goed de gebruiksaanwijzing. Er staat behalve over het installereren en de bediening, belangrijke informatatie in over de verschillende manieren waarop u de RCD-1520 in uw installatie kunt inpassen alsmede algemene richtlijnen om het maximaleuit uw audioinstallatie te halen. Mocht u, ondanks once pogingen om het u zo duidelijk maybeik te maken, toch nog vragen hebben aarzel dan nicht om met uw Rotel dealer contact op te nemen, hij heeft vast en zeker de antewoorden.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd要去 worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigen doos.

De garantie termijn op een Rotel-product is vijf় op elektronische schakelingen, twee় op mechanische delen, laserunits en afstandsbedieningen. De garantie termijn is alleen van toepassing bij de eerste eigenaar. Om aanspraak te makeen op garantie is het voldoende uw aankoopnota te overleggen.

Een plek voor de RCD-1520

Gebruik uw gezonde verstand wanner u een plek zoekt voor de RCD-1520. Controller of de plank waarop of het meubel waar u hem zet het gewicht wel kan torsen. Zet geen zware apparatuur of voorwerpen op de speler. Zorg er tevens voor dat hij goed gekoeld blijft door geen warmte producerende toestellen Zoals een versterker direct onder hem teplaatsen. Cd-speler sijn gevoelig voor trillingen van buitenaf zorg dus voor een stabel plekje en dus ook Niet te dicht bij de luidsprekers.

De letters en cijfers in deze gebruiksanaanjwijing

Voor in deze gebruksaanwijzing vindt u de illustraties van de voor- en achterkant van deze speler alsmede die van de afstandsbediening. Alle bedieningsorganen zich aangegeven met een cijfer (betreffende de speler) of een letter (betreffende de afstandsbediening).

Het aansluten op het Lichtnet en de Bediening

De lichtnetkabel

Uw RCD-1520 is ingesteld op het lichtnetvoltage van het land waarin hij gekocht is. In uw geval dus 230/240 volts. U kunt het ingestelde voltage controlleren op de achterkant van het apparatus.

Extra informatie: Mocht u ooit要去en verhuizen aan een land met een ander voltage, dan is de spelere op dat andere voltage in te stellen. Doe deze operatie NIET zich, maar LAST hem verrachten door uw Rotel leverancier. Deze handelingen zijn voor Niet ingewijden nicht van gevaar ontbloot.

U doet de stekker van de RCD-1520 direct in een zich in de nabijheid bevindende wandcontactdoos of in een geschakelde spanningsuitgang op een van de andere componenten. Gebruik darüber om wat voor reden dan ook geen verlengsnoer.

Controleer even of de RCD-1520=echt uitystaat (in de stand "OUT") wonneer u bovenstaande handeling uityoert.

Als u van plan bent om langdurig vanuis te zich, adviseren wij u uw gehele beeld en geluidsinstallatie (dus ook de RCD-1520) van hetlichtnete ontkoppelen.

De lichtnetschakelaar met bijbehorende indicator 1 en de toetsen aan/uit op de afstandsbediening A

De aan/uitschakelaar vindt u op de voorkant onder de aanuiding "POWER". Wanner u de speler aan wilt zetten drukt u deze schakelaar in. Een ring rond deze schakelaar Licht op ten teken dat de speler aanstaat. Wanner u nu nogmaals de schakelaar indrukt, goats de speler weeuit.

Wanner de netschakelaar in de aanpositie staat,+kunnen de ON/ OFF toetsen op de afstandsbediening gebruikt worden om de speler al dan Niet te activeren. Wanner de speler uitstaat (standby), blijft de ring om de netschakelaar branden, maar is hetinfoschemuit.

Extra informatatie: Wanner de RCD-1520 zijn energie ontvangt via een geschakelde uitgang van een van de andere componenten, kut u hem aan latent staan: hij worden immers nu aan en uit gezet via dat betreffende apparaat.

De Uitgangen

U kunt de RCD-1520 op twee manieren op uw apparatuur aansluten. Op de conventionele manier: het linker en rechtter signala van de analoge uitgangen voert u via de bijgeleverde signalkabels maar de CD ingangen van uw versterker, of u brengt het digitale signala van de digitale uitgangen via een speciale digitale 75 kabel maar de digitale ingang van uw versterker of separate digitaal/analoog omzetter of processor.

Extra informatatie: Het is zeer verstandig voor uw gehoor en luidsprekers dat wanner u signaalverbindingen maakt van welke aard dan ook, uw apparatuur UIT staat.

De analoge uitgangen 18

(zie figuur 3 voor extra aanwijzingen)
Op de achterkant van de RCD-1520 vindt u de aansluitingen ("OUTPUT ANALOG"). Deze cinch aansluitingen要去en verbonden worden met de "CD" ingangen van uw (voor)versterker of tuner-versterker.

Gebruik voor deze verbinding de Beste kabel die u zich kut permissieren. Let u er vooral op dat u links ("LEFT") en rechts ("RIGHT") juicesluit.

De digitale uitgang 19

(zie figuur 4 voor extra aanwijzingen)
Aan de digitale uitgang "OUTPUT DIGITAL" kut u een externe D/A omzetter aansluiten. Hiervoor heeft u een speciale afgeschermde 75 kabel nodig met cinch connectoren. Het muzikale genoegen kut u vooral verhogen door betere verbindingskabels te gebruiken. Dit LASTe geldt nog duidelijk voor de analoge verbindingen. Vraag uw handelaar ernaar: het resultaat za u verbazen.

Wanner u CD-DA, MP3 of WMA schijfjes aftspeelt za er van de uitgang een PCM databroom komen. Wanner u een DTS cd-schijfje aftspeelt za van de uitgang een DTS databroom komen.

Extra informatatie: Wanner er een HDCD schijfje worden afgespeeld za in het infoschemermHDCD"verschijnen. Het signall ether is geen gedecodeerd HDCD signal.

12V Trigger ingang

De RCD-1520 kan worden ingeschakeld door een 12 volt trigger signaal. De trigger ingang accepteert ieder stuursignaal (wassel of gelifkstroom), dat mag variieren van 3 volts tot en met 30 volts. Indien een kabel worden aangesloten op de 12 volt ingang, za bij aanwezigheid van een trigger signaal, de RCD-1520 worden ingeschakeld, wonneer het trigger signal ontbreekt, za het apparaat in de standby mode worden geschakeld. De power indicator op het voorfront blift verlicht, maar het display worden donker, en het apparaat werkst Niet.

NOTE: Indien de 12V trigger optie gebruikt worden, moet de power knop in de AAN-positie worden gezet.

De externafstandsbedieningsaansluiting

Op deze 3,5 mm miniplug ingang kurz u een infraroodontvanger aansluten, om het möglichk te make n de RCD-1520 toch op afstand te konnen bedieren ondanks dat hij Niet binnen bereik is van uw afstandsbediening. Informeer bij uw Rotel adviseur over de mogelijkheden en de manier waarop u zo'n ontvanger要去 aansluten.

In/uitgang voor een PC 20

De RCD-1520 kan bediend worden met software via derden geleverd. Dit worden bereikt door de codes die normalaal worden verzonden door uw afstandsbediening, dan verzonden worden door een met een draad verbonden pc.

De aansluiting "COMPUTER I/O" zorgt voor de nodige verbinding met uw pc en is geschikt voor standard RJ-45 8-pins modulaire pluggen, zoals die gewoonlijk bij 10-BaseT UTP Ethernet verbindingengebrukt worden.

Voor nadere informatie over dit onderwerp is het verstandig even bij uw Rotel-leverancier langs te gaan.

De Werking

De RCD-1520 kan zowel met de toetsen op het paneel als via de toetsen op de bijgeleverde afstandsbediening bediend worden. Uitgebvre instructies over beidenethods vindt u hieronder. De meeste toetsen vindt u zowel op het apparaat als op de afstandsbediening. Er zich echter eenaar uitzonderingen, deze worden ook uitgebrecht hieronder beschreiben.

De infrarood afstandsbediening plus sensor

Voordat u de afstandsbediening kunt gebruiken moet u hem eerst van de nodige energia voorzien. Verwijder waaroor hetplaatje awhile op de afstandsbediening en installeer verzolgens de twee bijgeleverde mini penlight-batterijen (let op de + en de -). Schuif verzolgens hetplaatje weeop+zijnplaats.

Om gebruik te makes van de afstandsbediening, dient u op de infraroodsensor teRCTen, die zich in de linker onderhoek van het front bevindt.

Hetinfoschem

Het infoschem van de RCD-1520 zorgt voor uw nodige informatie over de werkzaamheden van het apparaat, over de opdrachten die u hem gegeven heeft en over tijd en track aanduidingen van de cd, die zich op dat moment in de RCD-1520 bevindt. Al deze aanduidingen worden hierna gedetailleerd voor uuit de doeken gedaan.

De sleuf voor de schijfjes 12

De brievenbus midden op de RCD-1520 neemt uw schijfjes in ontvangst om ze te konnen afspelen. Schuif het schijfje in de sleuf, met het label maar boven. Nadat de spelier het schijfje geaccepteerd heeft, verschijnt op het_infoschem het aantal tracks dat het betreffende schijfje bevat.

De Bediening

Met de hierna genoemde toetsen kurz u de RCD-1520 alle basisfuncties latent verrachten. Tenzij special vermeld kurz u alle opdrachten zowel op het apparaat als op de afstandsbediening gehen. De nummers en letters acheer de toetsvermelding verwijzen maar de nummers vermeld in de illustraties voorin in deze gebruiksaanwijzing.

De toeis "PLAY" ⑥

Nadat het schijfje is geladen en u drukt op de toets "PLAY" ▷, dan begint de RCD-1520 het plaatje vanaf het begin af te spelen. Met in het scherm vermeld PLAY en het spelende tracknummer, met de verstretenijd. U kuint naturuurlijk ook met een onder dan het eerste nummer beginnen. U kiest dan middels de "TRACK" (spoor)toetsen of de nummerkeuzetoetsen op de afstandsbediening (zie elders) het gewenste nummer alvorens de "PLAY" ▷ toets te gebruiken.

De toets "STOP"

Om het afspelen te stoppen drukt u op de toets "STOP". Druk waar op de toets "PLAY" om het afspelen te hervatten na het stoppen. Wordt de stoptoets tweemaal ingedrukt, dan wordt het afspelen van de selectie daadwerkelijk gestopt (zie even verderop). Hetwoordje STOP verzschijnt dan ook in het_infoschemm. Drukt u nueer op de toets "PLAY", dan start de spelereer met afspelen vanaf het begin.

De toets "PAUSE"

Bij het gebruik van de toets "PAUSE" II stopt de muziek, maar blijft de aftaster op bezelfde plaat staan. Gebruikt u de toets "PLAY" opnieuw dan herneemt de muziek zich wee. Bij gebruik van de pauzetoets staat in het_infoschem de pauze-indicatie II.

De toelsen "TRACK" 107M

Met de "TRACK" toetskenkunt u door de CD heen "zappen", met de rechter toets gaat u bij elke aanraking maar een volgend nummer en met de linker toets waar een vorig nummer. Doet u dit LASTeECHTEReenmaal middenin een nummer dan zaI de spelereer waan starten bij het begin van het nummer waarmee hij bezig was.Drukt u de linker "TRACK" toets echter tweeemaal (snel) in dan zaI de spelereiBij het daaraan voorafgaande nummer gaan starten.Het afspelende nummer verschijnt nu in hetinfoschem.

Deze toetsen kannen ook worden gezrukt voordat u de "PLAY" toets indrukt of bij het programmeren (zie elders). Bij het programmeren worden deze toetsen herhaaldelijk gezrukt om bij een bepaald nummer te komen.

Wanneer de "TRACK" toetsen worden gebruikt bij het afspelen van een geprogrammeerde volgorde, dan za de RCD-1520 het vorige respectievelijk volgende nummer van de geprogrammeerde volgorde gaan afspelen.

De directe nummerkeuzetoetsen van de afstandsbediening F

(alleen op de afstandsbediening)

De elf nummerkeuzetoetsen op de afstandsbediening bieden u de mogelijkheid een bepaald nummer direct te kiezen i.p.v. vele malen de track toetsen te要去en gebruiken.

De eerste tien nummers op een schijfje kutu direct kiezen. U wenst b.v. nummer drie te beluisteren. U drukt dan "3" in op de

afstandsbediening, en zie.... Wenst u nummer 10 te horen druk dan op "0".

Wenst u een nummer hoger dan 10 te horen, gebruik dan de >10 toets om het door u gewenste nummer te bereiken. Voorbeeld: Om nummer 14 te horen toetst u >10 in en verzolgens de 4 Wilt u nummer 23 beluisteren druk dan tweemaal op >10 en daarna op 3 . Het gekozen nummer verschijnt nu midden op het infoschemr.

De directe nummerkeuzetoetsen können ook gebrukt worden bij het programmeren van het geheugen (zie hiervoort het hoofdstukje de toets "PROGRAM" even verdoper).

De toetsen "SEARCH" ⑥

Met de toetsen en kunt u het draaiende schijfje versneld heen en terug afspelen. Eenmaal drukken op de of toets zal de slelheid van het heen- of terugwaarts afspelen verdubelen. Nog更是 malen deze toetsen indrukken za het versneld afspelen, met respectievelijk 4, 8, 16 of 32x de normale slelheid, vermeerderen. Door nogmaals te drukken op de toets of of op de toets "PLAY" keert de RCD-1520 wee terug maar normale weergave. Terwijl u aan het drukken bent hoor u de slelheidsveranderingen.

De toets "EJECT"

Wonneer u een schijfe slopt in de gleuf van de spelier [12] wordt het waar binnen getrokkenaar het loopwerk. Om het schijfereer weeuit te kriijgen drukt u op de toets "EJECT" [5] van de RCD-1520 of van de afstandsbediening N.

Drukt u abusievelijk op een van deze toetsen, druk dan nogmaals op bezelfde toets om het schijfe waar te laden.

Toegevoegde Waarden

We gaan nu de toegevoegde waarden behandelen, die de RCD-1520 extra aantrekkelijk make in zich functioneren. Deze zich: het onthouden en afspelen van een door u gemaakte combinatie van tracks, het (eindeloos) herhalen van een schijfje of een bepaald nummer, het door elkaar afspelen van alle nummers op een schijfje, het automatisch afspelen van de eerste 10 seconden van elk nummer en het hunnen kiezen uit meerere beschikbare informatie betreffende teijd.

De toets "PROGRAM" ②①

Met de "PROG" (programmeer)toets=kunt u een schijfje op een door u gewenste volgorde programmeren. U kunt meer dan 20 nummers in het geheugen zieten.

Extra informatatie: MP3- en WMA-schijfjes können nicht geprogrammeerd worden.

Om te können programmeren doet u de volgende handelingen.

1. Doe een cd in de sleuf. De spelere leest nu de inhoudsopgave (TOC) van de cd. U kunt de toets "PLAY"▶ indrukken als u tijdens het programmeren, de te programmeren nummers wenst te horen.

2. Druk nu op de toets "PROG" op de speler of op de afstandsbediening, in het beeldscherm verschijnt nu hetwoord "PROGRAM" en "P:00". De speler wacht nu op uw commando's.

3. Kies nu op de afstandsbediening het eerste nummer F dat u wenst te programmeren. Dit nummer wordt nu direct in het geheugen gezet en "P:01" verschijnt op het scherm. Herhaal deze handeling voor alle nummers die u wenst te programmeren. (U hoeffdtusnietmeeruwkeuze te conformeren met de"PROG" toets.)
4. U=kunt ook, zij het wat minder makkelijk, uw gewenste nummers op de spelerezfleprogrammeren.Kies het eerste nummer d.m.v. een van de "TRACK"toetsen 17. Go zo verdner, na iedere keuze bevestigt u deze door op de toets "PROGRAM" te drukken.

Wanneer u uw totale programma heeft samengesteld blijft de spelier in "PROGRAM" staan. U kurz deze status opheffen door op de toets "EJECT" of door tweemaal op de "STOP" toets te drukken. Drukt u城县 na het programmeren op de "PLAY" toets dan za uw gemaakte selectie worden afgespeeld i.p.v. het gehele schijfje, beginnende bij het eerste door u uitgekozen nummer.

De meeste toetsen die normal gesproken betrekking hebben op het afspelen van een gehele cd, zich tijdens "program" alleen maar in diest van de door u gemaaakte selectie. Dus drukken op de rechtter "TRACK" toets heeft tot gevolg dat u het volgende nummer van uw selectie te horen krijt en Niet het eerstvolgende nummer op de cd.

Extra informatatie: De husselfunctie kan tijdens het geprogrammeerd afspelen Niet gebruikt worden.

De toets "REVIEW" ③①

Met deze toets kunt u uw zojuist gemaakte selecie controleren. Als u op deze toets drukt verschijnt het eerste nummer van het door u gemaakte programma op het scherm met de aanduiding "Prog Review. U kunt nu nogmaals op de "REVIEW" toets indruken, dan verschijnt het volgende nummer van uw selectie. Zodoende doorgaand, kunt u uw gehele programma checken.

Raakt u de toets "REVIEW" gedurende vijf seconden Niet meer aan, dan stopt het controleproces en gaat de RCD-1520 verdier met het werk waarmee hij bezig was, of gaat door met het geprogrammeerd afspelen.

Met de "CLEAR" toets=kunt u tijdens de "PREVIEW" procedure numbersuit uwselectie verwijdersen.Zie hieronder.

De toets "CLEAR" 串

(alleen op de afstandsbediening)
Met deze toets=kuntummernuituwselectie verwijderen tijdens de "REVIEW"status.Alsumetdecontrolevanuwselectiebezigbent zoals hierboven beschreiben, kuntu bijeen bepaald nummer i.p.v.de "REVIEWtoets de toets CLEARalleswegindrukken.U verwijdert dan het nummer uithetprogramma dat opdat moment in het scherm staat.Ukuntijdens de gehele controdeze"alleswegtoetszo vaak gebruikenalsu nodigvinding.

De toets "RANDOM"

Een extra grapje van de RCD-1520 is de "RANDOM" (hussel) functie. Met deze toets=kunt u het cd-schijfje op een willekeurige volgorde afspelen. Wanner alle nummers van de cd aan de beurt zich geweest stopt de speler met spelen, tenzij "REPEAT" in functie is (zie hieronder), dan stopt de RCD-1520 pas als u "STOP" indrukt. Wanner "RANDOM" in bedrijf is worden in het scherm het random icoon teotoond.

De toets "REPEAT" 98

Met de toets "REPEAT" (herhalen) kunt u een nummer, of de gehele cd laten herhalen. Dit blijft de speler doeon totdat u deze functie herroept d.m.v. de "REPEAT" of "STOP" toets. U heeft met de toets "REPEAT" twee mogelijkheden: als hem eenmaal indrukt dan blijft de RCD-1520 het actuele nummer herhalen, dan wordt in het scherm het repeat icoon igetoond, drukt u de toets nogmaals in dan herhaalt hij de gehele cd, een extra repeat icoon iwordt nu getoond. Een derde keer drukken heft de herhalingsstatus op.

Nogmauls, wilt u herhaalt verrast worden, dan kurz u de "repeat" (herhaal)functie combineren met de "random" (hussel)functie. Deze combinatie kan ook bij CD-DA schijfjes gebruikt worden.

Extra informatie: De herhaalfunctie worden opgeheven wanner op de toets "EJECT" drukt.

De toets "SCAN" 10C

Met de toets "SCAN" kut u in vogelvucht door een cd gaan: u hoor in volgorde de eerste 10 seconden van ieder nummer (van de gehele cd of van uw geselecteerde programma). In het scherm worden dan het "INTRO" icoon I getoond. U heft deze handige functie weeer op door nogmaals op "SCAN" of op PLAY" te drukken. De spel er gaat dan door met het LAST gezonden nummer.

De hussel(random)functie en scan/introfunctie können ook gecombineerd worden bij het afspelen van CD-DA-schijfjes.

De toets "TIME"

De tijd die u normal in het infoschem ziet is de verstreten tijd van het actuele nummer. Bij kopieren kan het echter handig zichen om te weten wat de resterendeijd is. Daarvoor is de toets "TIME" (tijd). Wonneer u deze toets eenmaal indrukt verschijnt in het venster de resterendeijd van het actuele nummer. Als u hem nogmaals indukt verschijnt de resterendeijd van de totale cd of het programme in beeld. Bij een derde koer drukken verschijnt waar de standardtijdinformatie. Wonneer deijdfunctie in diest is, worden het REMAIN" icoon in het infoschem getoond.

Extra informatatie: Bij het afspelen van MP3- en WMA-schijfjes können alleen de verstreten en resterende tijd van het lopende nummer worden getoond.

Wat te doeen bij problemen?

Als er al problemen zijn, zich deze meestal te wijten aan slechte verbindingen, slecht verbindingsmaterial of een verkeerde stand van de knappen/schakelaars. Controleer bij Niet functioneren of alle schakelaars en knappen in de juiste stand staan. Functioniert het een en ander nicht zoals het moet, probeer dan door elimineren er darüber te komen waar het probleem zit. Werkt dit ook Niet volgt u dan onderstaande suggesties:

De ring om de netschakelaar gaat branden zodra de RCD-1520 worden ingeschakeld middels aan/vitschakelaar nadat u de stekker in het stopcontact heeft gestoken. Doet deze indicator het Niet, controllerer dan de lichtnetaansluiting waarop de RCD-1520 is aangesloten, met een ander elektrisch apparaat, bv. een schemerlamp.

Het verwangen van de zekering

Ontdektu met de schemerlampproef dat er wel degelijk spanning staat op het stopcontact en de lichtneindicator doet het nog steeds Niet, dan kon de interne zekering van de RCD-1520 wel eens ter ziele bijn. Laat uw handelaar dit klusje voor u klaren.

Geen geluid

De indicator brandt wel, maar u hoor nog steeds niets. Controller dan of de verbindingussen de RCD-1520 en de (voor)versterker wel o.k.is. Controller of de keuzeschakelaar van de (voor)versterker in de juiste stand staat en of de monitorfunctieuitstaat. Hoe is de kwaliteit van de luidsprekerkabels? Als er na al deze controles nog steeds geen geluid is, neem dan contact op met uw Rotel leverancier.

Technische Gegevens

Tollehmmwvermingincl.nuis 0,0045% 口 1kHz

Intermodulatievervorming 0,0045% @ 1 kHz.

Frequeniebereik ± 0.5dB 20-20.000 Hz.

Kanaalgelikhdeid ± 0,5 dB

Fase reinheid ± 0,5%

Kanaalscheiding >98 dB @ 1 kHz.

Signa/ruisverhouding>100 dB

Uitgangsimp. (analooog) 100

Uitgangsnaveau (digital) 0.5 Volts (p.p.)

Uitgangsimp. (digital) 75 Ω

Lichtnetspanning

Amerikaanse versie 120 V 60 Hz

Europese versie 220-240 V 50 Hz.

Vermogensopnome

Afmetingen

Hoogte Voorpomeel [voort rackmontage]

Netto gewicht

20 Watts

431× 99× 320mm (bxhxd)

2U/88.1mm

6,5 kg

Gegevens en ontwerp zichoorbehouden.

Rotel en het Rotel logo zijn geregistreede handelsmerken van The Rotel Co. Ltd.

Tokyo Japan.
