GEBRUIKSAANWIJZING RCD12 SI ROTEL

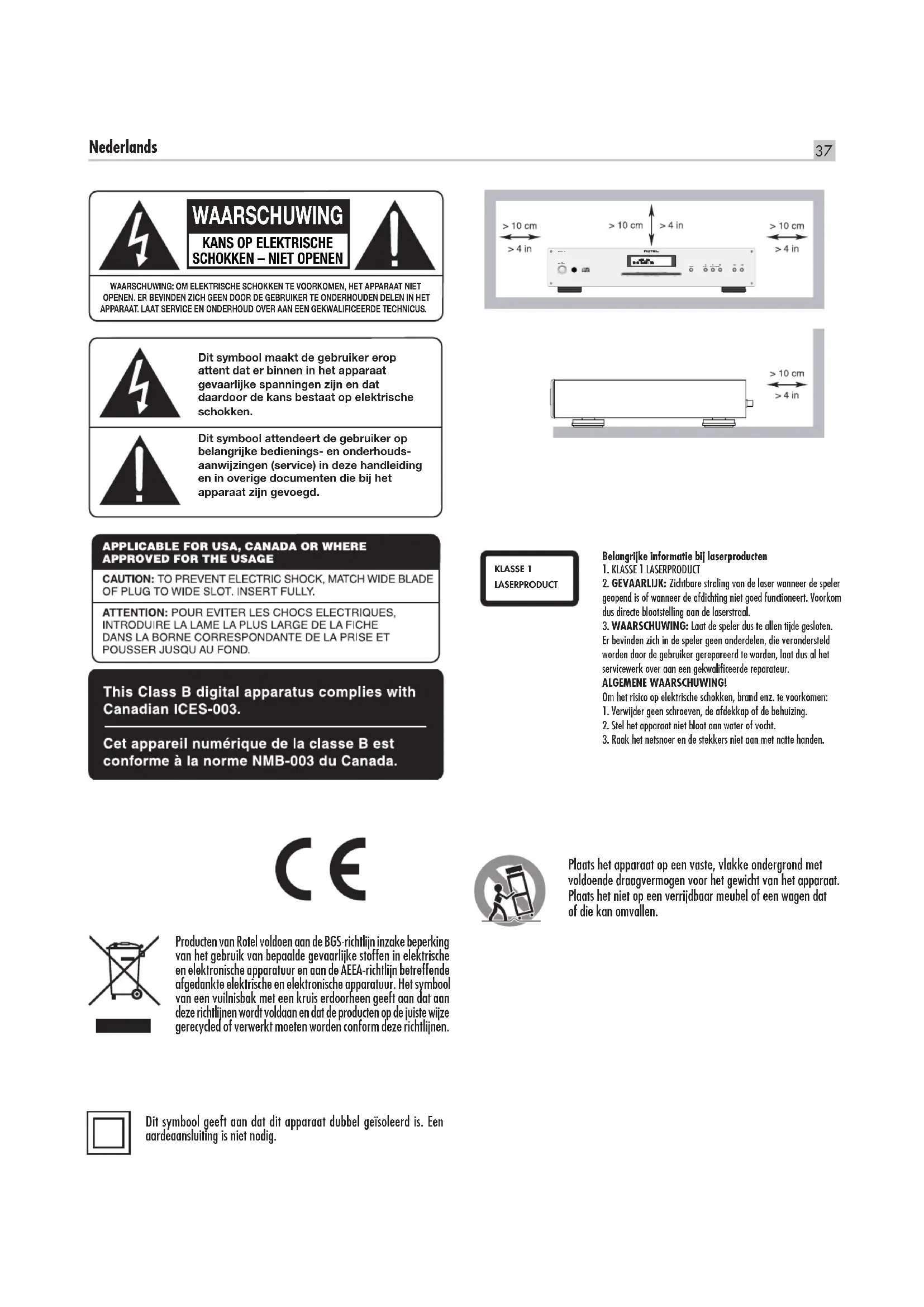

WAARSCHUWING: OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, HET APPARAAT NIET OPENEN. ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN DELEN IN HET APPARAAT. LAAT SERVICE EN ONDERHOUD OVER AAN EEN GEKWALIFICEERDE TECHNICUS. Dit symbool maakt de gebruiker erop attent dat er binnen in het apparaat gevaarlijke spanningen zijn en dat daardoor de kans bestaat op elektrische schokken.Dit symbool attendeert de gebruiker op belangrijke bedienings- en onderhouds- aanwijzingen (service) in deze handleiding en in overige documenten die bij het apparaat zijn gevoegd.RCD-12EJECTPLAYSTOP PAUSEPOWER Plaats het apparaat op een vaste, vlakke ondergrond met voldoende draagvermogen voor het gewicht van het apparaat. Plaats het niet op een verrijdbaar meubel of een wagen dat of die kan omvallen. Belangrijke informatie bij laserproducten

1. KLASSE 1 LASERPRODUCT

2. GEVAARLIJK: Zichtbare straling van de laser wanneer de speler

geopend is of wanneer de afdichting niet goed functioneert. Voorkom dus directe blootstelling aan de laserstraal.

3. WAARSCHUWING: Laat de speler dus te allen tijde gesloten.

Er bevinden zich in de speler geen onderdelen, die verondersteld worden door de gebruiker gerepareerd te worden, laat dus al het servicewerk over aan een gekwalificeerde reparateur. ALGEMENE WAARSCHUWING! Om het risico op elektrische schokken, brand enz. te voorkomen:

1. Verwijder geen schroeven, de afdekkap of de behuizing.

2. Stel het apparaat niet bloot aan water of vocht.

3. Raak het netsnoer en de stekkers niet aan met natte handen.

KLASSE 1LASERPRODUCT38 RCD-12 Stereo CD-speler WAARSCHUWING: Er bevinden zich geen onderdelen in het apparaat waaraan de gebruiker onderhoud kan of moet uitvoeren. Laat onderhoud altijd door erkende onderhoudsmonteurs uitvoeren. WAARSCHUWING: Om het risico op brand of elektrische schokken te verminderen, dient u te voorkomen dat het apparaat wordt blootgesteld aan water en vocht. Stel het apparaat niet bloot aan waterdruppels of spatwater. Plaats geen voorwerpen met een vloeistof erin, zoals een vaas, op het apparaat. Voorkom dat er voorwerpen in de behuizing terechtkomen. Mocht het apparaat aan vocht worden blootgesteld of mocht er een voorwerp in de behuizing terechtkomen, trek de netstekker dan onmiddellijk uit het stopcontact. Breng het apparaat voor controle en eventuele reparaties naar een erkende onderhoudsmonteur. Lees alle aanwijzingen alvorens het apparaat aan te sluiten of te gebruiken. Bewaar deze handleiding, zodat u deze veiligheidsaanwijzingen later nog eens kunt nalezen. Neem alle waarschuwingen en veiligheidsinformatie in deze handleiding en op het product in acht. Volg alle gebruiksaanwijzingen op. Reinig de behuizing van het apparaat alleen met een droge doek of met een stofzuiger. Laat om het apparaat minstens een ruimte van 10cm. vrij. Gebruik dit apparaat niet in de buurt van water. Plaats het apparaat niet op een bed, bank, tapijt of een vergelijkbaar oppervlak waardoor de ventilatieopeningen afgesloten kunnen worden. Als het apparaat in een kast of boekenrek wordt geplaatst, moet het meubelstuk voldoende ventilatieruimte bieden om het apparaat goed te kunnen laten koelen. Houd het apparaat uit de buurt van radiatoren, warmeluchtroosters, kachels of andere apparaten die warmte produceren. Sluit het apparaat aan op een stroomtoevoer die overeenkomt met de op het achterpaneel aangegeven type- en spanningsaanduiding. (VS: 120 V/60 Hz, EU: 230 V/50 Hz) Sluit het apparaat alleen met de bijgeleverde voedingskabel of een exact equivalent daarvan aan op het stopcontact. Verander niets aan de meegeleverde kabel. Een gepolariseerde stekker heeft twee pennen, de ene breder dan de andere. Een geaarde stekker heeft twee pennen plus randaardecontacten. De stekker heeft deze voorzieningen voor uw veiligheid. Verwijder ze niet. Als de stekker van de bijgeleverde kabel niet in uw stopcontact past, raadpleeg dan een elektricien. Hij kan het stopcontact voor u vervangen. Gebruik geen verlengsnoer. Met de stekker van de voedingskabel kunt u de stroomtoevoer naar het apparaat verbreken. Door de stekker uit het stopcontact te trekken, verbreekt u de aansluiting op het stroomnet volledig. Leg de voedingskabel zodanig dat deze niet bekneld raakt, verbogen wordt, knikt, aan warmte wordt blootgesteld of op enige andere wijze beschadigd raakt. Let hierbij met name op het stekkergedeelte en het gedeelte van de kabel dat achter uit het apparaat komt. Neem de stekker uit het stopcontact bij onweer of als het apparaat langdurig niet gebruikt zal worden. Gebruik alleen door de fabrikant voorgeschreven accessoires. Gebruik het apparaat alleen in combinatie met een door Rotel aanbevolen (verrijdbare) standaard, rek, steun of schappensysteem. Let goed op als u het apparaat in een standaard of rek (ver)plaatst: zorg ervoor dat de standaard of het rek niet omvalt, waardoor u of iemand anders letsel zou kunnen oplopen. Staak het gebruik van het apparaat onmiddellijk en laat het door erkende onderhoudsmonteurs controleren en/of repareren als:

• De voedingskabel of de stekker beschadigd is.

• Er voorwerpen in het apparaat zijn gevallen of er vloeistof in is gemorst.

• Het apparaat aan regen is blootgesteld.

• Het apparaat niet naar behoren lijkt te werken.

• Het apparaat is gevallen of beschadigd. Stel de batterijen in de afstandsbediening niet bloot aan hoge temperaturen, zoals direct zonlicht, vuur of andere warmtebronnen. Opmerking De mini USB aansluiting mag alleen door een geautoriseerde technicus aangesloten worden. FCC-informatie Dit apparaat is getest en voldoet aan de grenzen voor een digitaal apparaat van klasse B, conform hoofdstuk 15 van de FCC-wetgeving. Deze grenzen zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een thuisinstallatie. Dit apparaat genereert en gebruikt radiogolven en kan deze uitstralen. Indien het niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het radiocommunicatie storen. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie.. Indien dit apparaat de radio- of televisieontvangst stoort (dit kan worden vastgesteld door het apparaat uit en weer in te schakelen), kan de gebruiker op de volgende manieren proberen de interferentie op te heffen:

• Verplaats de ontvangstantenne (van de tv, radio, enz.) of richt deze een andere kant op.

• Vergroot de afstand tussen het apparaat en de receiver.

• Sluit het apparaat op een stopcontact op een andere groep dan de receiver aan.

• Raadpleeg uw dealer of een radio-/tv-monteur voor extra hulp. LET OP Dit apparaat voldoet aan hoofdstuk 15 van de FCC-wetgeving. Voor het gebruik gelden de volgende condities: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat moet interferentie accepteren, ook interferentie die de werking kan verstoren. OPMERKING VOOR CATV-SYSTEEMINSTALLATEURS: Wijs de installateur van het CATV-systeem of de antenne op artikel 820-40 van de NEC. In dit artikel staan richtlijnen voor een correcte aarding en wordt met name aangegeven dat de aardingskabel moet worden aangesloten op het aardingssysteem van het gebouw, zo dicht mogelijk bij het punt waar de kabel het gebouw binnenkomt. Zie het installatieschema. OPMERKING: Dit apparaat is getest en voldoet aan de grenzen voor een digitaal apparaat van klasse B, conform hoofdstuk 15 van de FCC-wetgeving. Deze grenzen zijn bedoeld om redelijke bescherming te bieden tegen interferentie in een thuisinstallatie. Dit apparaat genereert radiogolven en kan deze uitstralen. Indien het niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het de radio- of tv-ontvangst storen. Er is geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Indien dit apparaat de radio- of televisieontvangst verstoort (dit kan worden vastgesteld door het apparaat uit en weer in te schakelen), kunt u op de volgende manieren proberen de storing op te heffen;

• Verplaats de ontvangstantenne of richt deze een andere kant op.

• Vergroot de afstand tussen het apparaat en de televisietuner.

• Sluit het apparaat aan op een stopcontact op een andere groep.

• Raadpleeg uw officiële Rotel-verkoper voor hulp. Belangrijke veiligheidsaanwijzingen39 Nederlands Inhoud Afbeelding 1: De bedieningsorganen en aansluitingen 4 Afbeelding 2: De afstandsbediening RR-D98 4 Afbeelding 3: De verbindingen 5 Belangrijke veiligheidsaanwijzingen .....................................38 Wij van Rotel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 Over de RCD-12 ..................................................39 Aan de slag met de RCD-12 ..........................................40 Een paar voorzorgsmaatregelen 40 Een plek voor de RCD-12 40 De letters en cijfers in deze gebruiksaanwijzing 40 Het aansluiten op het Lichtnet en de Bediening .............................40 De lichtnetkabel

met bijbehorende indicator

en de toetsen aan/uit op de afstandsbediening

De sleuf voor de schijfjes

De directe nummerkeuzetoetsen van de afstandsbediening

De extra toetsen op de afstandsbediening ................................43 De toets SETUP

Het opwaarderen middels de USB-aansluiting

Wat te doen bij problemen? ..........................................44 De lichtnetindicator werkt niet 44 Het vervangen van de zekering 44 Geen geluid 44 Technische Gegevens ...............................................44 Wij van Rotel Onze geschiedenis begon bijna 50 jaar geleden. Gedurende die tijd mochten we honderden onderscheidingen ontvangen en hebben we honderdduizenden mensen, die hun thuisamusement serieus nemen – zoals u – gelukkig kunnen maken. Rotel werd opgericht door een familie met een gepassioneerde betrokkenheid bij muziek, die hen leidde tot het produceren van geluidsapparatuur van onberispelijke kwaliteit. In de loop der jaren is die passie onveranderd gebleven en het familiedoel om audiofielen en muziekliefhebbers, ongeacht hun budget, topkwaliteit te bieden, wordt nog steeds door iedere Rotel- medewerker gesteund. Rotel’s technici werken als een hecht team al tweakend en luisterend totdat ieder nieuw product dat muzikale niveau heeft bereikt, dat hun bij de aanvang van het project voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook op de wereld vandaan moeten komen. In Rotel apparatuur kunt u condensatoren tegenkomen uit Duitsland en Engeland, of half geleiders uit Amerika en Japan. De ringkerntransformatoren komen echter altijd uit eigen huis. Het milieu gaat ons allemaal aan het hart. Omdat er steeds meer elektronica wordt geproduceerd, wordt het voor fabrikanten steeds belangrijker er alles aan te doen producten zo te ontwerpen dat deze het milieu zo min mogelijk belasten. Bij Rotel zijn we er trots op dat we hieraan ons steentje kunnen bijdragen. Om het loodgehalte in onze producten te verlagen, zijn we overgestapt op speciaal loodvrij soldeermiddel dat voldoet aan de BGS-richtlijn en op loodvrije componenten. Onze ontwikkelaars verbeteren voortdurend de efficiency van onze voedingen, zonder concessies te doen aan kwaliteit. Als ze op stand-by staan, gebruiken producten van Rotel zeer weinig stroom en voldoen zo aan internationale eisen voor stand-by stroomverbruik. Ook de Rotel-fabriek draagt een steentje bij aan een beter milieu door de assemblagemethoden steeds verder te verbeteren, om zo tot een schoner en groener productieproces te komen. Door de aanschaf van dit product danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee. Over de RCD-12 Als we het heel simpel stellen, is de RCD-12 maar voor één ding gemaakt: het bieden van een zo gedetailleerd en genuanceerd mogelijk geluidsbeeld van welk schijfje dan ook. Of het nu een conventionele CD betreft, een MP3 of een MPA gecodeerd schijfje, de RCD-12 zal ze alle natuurgetrouw weergeven. Bij de ontwikkeling van de RCD-12 wilde het ontwerpteam verder gaan dan de gebruikelijke grafieken, die de meetbare technische prestaties aantonen. Luisterpanels besteedden honderden uren aan het optimaliseren van de geluidsprestaties, door die componenten te kiezen die een weergave zouden bieden, die “alle verholen emoties van muziek weer aan het schijfje zouden ontlokken”. Wat de opnametechnicus of de producent ook op het schijfje hebben gezet, de RCD-12 laat het horen.40 RCD-12 Stereo CD-speler OPMERKING: Mocht u ooit moeten verhuizen naar een land met een ander voltage, dan is de speler op dat andere voltage in te stellen. Doe deze operatie NIET zelf, maar laat hem verrichten door uw Rotel leverancier. Deze handelingen zijn voor niet ingewijden niet van gevaar ontbloot. OPMERKING: Er zijn apparaten die voor meerdere regio’s in de wereld vervaardigd worden en dus ook met meerdere netsnoeren zijn uitgerust. Gebruik dus het correcte snoer voor uw omstandigheid. U doet de stekker van de RCD-12 direct in een zich in de nabijheid bevindende wandcontactdoos of in een geschakelde spanningsuitgang op een van de andere componenten. Gebruik echter om wat voor reden geen verlengsnoer. Controleer even of de RCD-12 echt uitstaat (in de stand “OUT”) wanneer u bovenstaande handeling uitvoert. Als u van plan bent om langdurig van huis te zijn, adviseren wij u uw gehele beeld en geluidsinstallatie (dus ook de RCD-12) van het lichtnet te ontkoppelen. De lichtnetschakelaar

met bijbehorende indicator

en de toetsen aan/uit op de afstandsbediening

De aan/uitschakelaar vindt u op de voorkant onder de aanduiding “POWER”. Wanneer u de speler aan wilt zetten drukt u deze schakelaar in. Een lampje boven deze schakelaar licht op ten teken dat de speler aanstaat. Wanneer u nu nogmaals de schakelaar indrukt, gaat de speler weer uit. OPMERKING: Wanneer de RCD-12 zijn energie ontvangt via een geschakelde uitgang van een van de andere componenten, kunt u hem aan laten staan: hij wordt immers nu aan en uit gezet via dat betreffende apparaat. OPMERKING: Wanneer de hoofdschakelaar in de positie aan staat, kunnen de aan/uitschakelaars op de afstandsbediening gebruikt worden om de RT-12 aan en uit te zetten. In de positie uit (STANDBY) blijft het indicatielampje aan, maar is het infoscherm uit. De Uitgangen U kunt de RCD-12 op twee manieren op uw apparatuur aansluiten. Op de conventionele wijze: het linker en rechter signaal van de analoge uitgangen voert u via de bijgeleverde signaal kabels naar de CD ingangen van uw versterker, of u brengt het digitale signaal van de digitale uitgangen via een speciale digitale 75Ω kabel naar de digitale ingang van uw versterker of separate digitaal/analoog omzetter of processor. OPMERKING: Het is zeer verstandig voor uw gehoor en luidsprekers dat wanneer u signaalverbindingen maakt van welke aard dan ook, uw apparatuur Uit staat. De analoge uitgangen

Zie figuur 3 Op de achterkant van de RCD-12 vindt u de aansluitingen (“OUTPUT ANALOG”). Deze cinch aansluitingen moeten verbonden worden met de “CD” ingangen van uw (voor) versterker of tuner-versterker. De RCD-12 heeft dan ook een indrukwekkende kwaliteit aan mechanica en elektronica aan boord. De digitaal- naar analoogomzetter is een “state- of-the-art” product van de wereldberoemde Britse fabrikant op dit gebied: Wolfson. Deze op zeer hoog niveau presterende “DAC”, is specifiek ontworpen voor toepassingen bij cd/dvd-weergave en natuurlijk bij digitale thuistheatersystemen. Dit alles gecombineerd met Rotel’s “Balanced Design” concept, verzekert deze speler u van geluidsprestaties op het allerhoogste niveau. Wij geloven dan ook, dat de muziek d.m.v. deze RCD-12 ten gehore gebracht, voor u een jarenlange bron van plezier zal zijn. Aan de slag met de RCD-12 Een paar voorzorgsmaatregelen WAARSCHUWING: Om schade aan uw systeem te voorkomen, dient u ALLE componenten in het systeem uit te schakelen alvorens componenten aan te sluiten of los te koppelen. Schakel de systeemcomponenten pas weer in als u zeker weet dat alles goed en stevig is aangesloten. Leest u vooral goed de gebruiksaanwijzing. Er staat behalve over het installeren en de bediening, belangrijke informatie in over de verschillende manieren waarop u de RCD-12 in uw installatie kunt inpassen alsmede algemene richtlijnen om het maximale uit uw audio-installatie te halen. Mocht u, ondanks onze pogingen om het u zo duidelijk mogelijk te maken, toch nog vragen hebben aarzel dan niet om met uw Rotel dealer contact op te nemen, hij heeft vast en zeker de antwoorden. Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanneer het apparaat opgestuurd moet worden voor reparatie, want er is geen betere bescherming tijdens transport dan zijn eigen doos. Vul de registratiekaart in, als die in de verpakking zit, en stuur hem op. Bewaar ook de originele aankoopbon. Hiermee kunt u de aankoopdatum aantonen als u aanspraak zou moeten doen op de garantie. Een plek voor de RCD-12 Gebruik uw gezonde verstand wanneer u een plek zoekt voor de RCD-

12. Controleer of de plank waarop of het meubel waarin u hem zet het

gewicht wel kan torsen. Zet geen zware apparatuur of voorwerpen op de speler. Zorg er tevens voor dat hij goed gekoeld blijft door geen warmte producerende toestellen zoals een versterker direct onder hem te plaatsen. Cd-spelers zijn gevoelig voor trillingen van buitenaf zorg dus voor een stabiel plekje en dus ook niet te dicht bij de luidsprekers. De letters en cijfers in deze gebruiksaanwijzing Voorin in deze gebruiksaanwijzing vindt u de illustraties van de voor- en achterkant van deze speler alsmede die van de afstandsbediening. Alle bedieningsorganen zijn aangegeven met een cijfer (betreffende de speler) of een letter (betreffende de afstandsbediening). Het aansluiten op het Lichtnet en de Bediening De lichtnetkabel

Uw RCD-12 is ingesteld op het lichtnetvoltage van het land waarin hij gekocht is. In uw geval dus 230/240 volts. U kunt het ingestelde voltage controleren op de achterkant van het apparaat.41 Nederlands Gebruik voor deze verbinding de beste kabel die u zich kunt permitteren. Let u er vooral op dat u links (“LEFT”) en rechts (“RIGHT”) juist aansluit. De digitale uitgang

Zie figuur 3 Maakt u gebruik van een externe digitaal naar analoogomzetter of een andersoortige digitale processor, dan heeft u een onverwerkt digitaal signaal nodig om deze aan te sturen. Aan de digitale uitgang “OUTPUT DIGITAL” kunt u een dergelijk omzetter aansluiten. Hiervoor heeft u een speciale afgeschermde 75Ω kabel nodig met cinch connectoren. Het muzikale genoegen kunt u vooral verhogen door betere verbindingskabels te gebruiken. Dit laatste geldt nog duidelijker voor de analoge verbindingen. Vraag uw handelaar ernaar: het resultaat zal u verbazen. OPMERKING: Wanneer u CD-DA, MP3 of WMA schijfjes afspeelt zal er van de uitgang een PCM datastroom komen. WERKING De RCD-12 kan zowel met de toetsen op het paneel als via de toetsen op de bijgeleverde afstandsbediening bediend worden. Uitgebreide instructies over beide methodes vindt u hieronder. De meeste toetsen vindt u zowel op het apparaat als op de afstandsbediening. Er zijn echter een paar uitzonderingen, deze worden uitgebreid hieronder beschreven. De infrarood afstandsbediening plus sensor

Voordat u de afstandsbediening kunt gebruiken moet u hem eerst van de nodige energie voorzien. Verwijder daarvoor het plaatje achterop de afstandsbediening en installeer vervolgens de twee bijgeleverde mini penlight-batterijen (let op de + en de –). Schuif vervolgens het plaatje weer op zijn plaats.Om gebruik te maken van de afstandsbediening, dient u op de infraroodsensor te richten, die zich in de linker onderhoek van de voorzijde bevindt. Het infoscherm

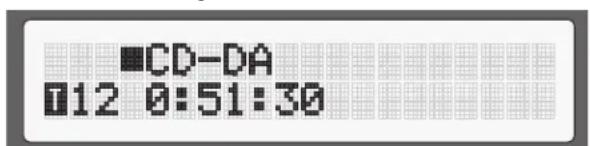

Het infoscherm van de RCD-12 zorgt voor uw nodige informatie over de werkzaamheden van het apparaat, over de opdrachten die u hem gegeven heeft en over tijd en trackaanduidingen van de cd, die zich op dat moment in de RCD-12 bevindt. Al deze aanduidingen worden hierna gedetailleerd voor u uit de doeken gedaan. De sleuf voor de schijfjes

De brievenbus midden op de RCD-12 neemt uw schijfjes in ontvangst om ze te kunnen afspelen. Schuif het schijfje in de sleuf, met het label naar boven. Nadat de speler het schijfje geaccepteerd heeft, verschijnt op het infoscherm het aantal tracks dat het betreffende schijfje bevat. De Bediening Met de hierna genoemde toetsen kunt u de RCD-12 alle basisfuncties laten verrichten. Tenzij speciaal vermeld kunt u alle opdrachten zowel op het apparaat als op de afstandsbediening geven. De nummers en letters achter de toetsvermelding verwijzen naar de nummers en letters vermeld in de illustraties voorin in deze gebruiksaanwijzing. De uitwerptoets “EJECT”

Wanneer u een schijfje in de “brievenbus” stopt, wordt hij door het loopwerk verder naar binnen getrokken. Om het er weer uit te krijgen gebruikt u één van de toetsen “EJECT”. Heeft u abusievelijk de ejecttoets gebruikt, dan kunt u het plaatje weer laden door nogmaals op deze toets te drukken. Wanneer op de toets EJECT wordt gedrukt, staat er op het infoscherm “EJECT”. Pas wanneer het schijfje volledig uit het loopwerk is gekomen staat er “NO DISC” in het scherm te lezen. Als de speler een plaatje geladen heeft, wordt het aantal nummers en de totale afspeeltijd in het scherm vermeldt. De toets “PLAY”

Nadat het schijfje is geladen en u drukt op de toets “PLAY”, dan begint de RCD-12 het plaatje vanaf het begin af te spelen, met in het scherm vermeld PLAY en het spelende tracknummer, met de verstreken tijd. U kunt natuurlijk ook met een ander dan het eerste nummer beginnen. U kiest dan middels de “TRACK” (spoor)toetsen of de numerieke toetsen op de afstandsbediening (zie elders) het gewenste nummer alvorens de “PLAY” toets te gebruiken. De toets “STOP”

Om het afspelen te stoppen drukt u op de toets “STOP”. Druk weer op de toets “PLAY” om het afspelen te hervatten na het stoppen. Wordt de stoptoets tweemaal ingedrukt, dan wordt het afspelen van de selectie daadwerkelijk gestopt (zie even verderop). Het woordje STOP verschijnt dan ook in het infoscherm. Drukt u nu weer op de toets “PLAY”, dan start de speler weer met afspelen vanaf het begin. De toets “PAUSE”

Bij het gebruik van de toets “PAUSE” stopt de muziek, maar blijft de aftaster op dezelfde plaats staan. Gebruikt u de toets “PLAY” opnieuw dan herneemt de muziek zich weer. Bij gebruik van de pauzetoets staat in het infoscherm de pauze-indicatie. De toetsen “TRACK”

Met de “TRACK” toetsen kunt u door de CD heen “zappen”, met de rechter toets gaat u bij elke aanraking naar een volgend nummer. Drukt u de linker “TRACK” toets echter in, dan zal de speler bij het daaraan voorafgaande nummer gaan starten. Het afspelende nummer verschijnt nu in het infoscherm.Deze toetsen kunnen ook worden gebruikt voordat u de “PLAY” toets indrukt of bij het programmeren (zie elders). Bij het programmeren worden deze toetsen herhaaldelijk gebruikt om bij een bepaald nummer te komen. Wanneer de “TRACK” toetsen worden gebruikt bij het afspelen van een geprogrammeerde volgorde, dan zal de RCD-12 het vorige respectievelijk volgende nummer van de geprogrammeerde volgorde gaan afspelen. De directe nummerkeuzetoetsen van de afstandsbediening

alleen op de afstandsbedieningDe elf nummerkeuzetoetsen op de afstandsbediening bieden u de mogelijkheid een bepaald nummer direct te kiezen i.p.v. vele malen de tracktoetsen te moeten gebruiken.42 RCD-12 Stereo CD-speler Wanneer u uw totale programma heeft samengesteld blijft de speler in “PROGRAM” staan. U kunt deze status opheffen door op de toets “EJECT” of door tweemaal op de “STOP” toets te drukken. Drukt u echter na het programmeren op de “PLAY” toets dan zal uw gemaakte selectie worden afgespeeld i.p.v. het gehele schijfje, beginnende bij het eerste door u geprogrammeerde nummer. De meeste toetsen die normaal gesproken betrekking hebben op het afspelen van een gehele cd, zijn tijdens “program” alleen maar in dienst van de door u gemaakte selectie. Dus drukken op de rechter “TRACK” toets heeft tot gevolg dat u het volgende nummer van uw selectie te horen krijgt en niet het eerstvolgende nummer op de cd. Zo ook met de herhaaltoets “REPEAT” (zie hieronder) deze zal nu bij gebruik het ingestelde programma herhalen en niet het gehele schijfje. OPMERKING: De husselfunctie (“RANDOM”) kan tijdens het geprogrammeerd afspelen niet gebruikt worden. De toets “REV”

alleen op de afstandsbediening Met deze toets kunt u uw zojuist gemaakte selectie controleren. Als u op deze toets drukt verschijnt gedurende vijf seconden het eerste nummer van het door u gemaakte programma op het scherm. U kunt nu nogmaals op de “REV” toets drukken, dan verschijnt ook het volgende nummer van uw selectie. Zo doorgaand, kunt u uw gehele programma tevoorschijn halen. Raakt u de toets “REV” gedurende vijf seconden niet meer aan, dan stopt het controleproces en gaat de RCD-12 verder met het werk waarmee hij bezig was. Met de “CLEAR” toets kunt u tijdens de “PREVIEW” procedure nummers uit uw selectie verwijderen. Zie hieronder. De toets “CLEAR”

alleen op de afstandsbediening Met deze toets kunt u nummers uit uw selectie verwijderen tijdens de “REVIEW” status. Als u met de controle van uw selectie bezig bent zoals hierboven beschreven, kunt u bij een bepaald nummer i.p.v. de “REVIEW” toets de toets “CLEAR” (verwijderen) indrukken. U verwijdert dan het nummer uit het programma dat op dat moment in het scherm staat. U kunt tijdens de gehele controle deze “weg” toets zo vaak gebruiken als u nodig vindt. De toets “RANDOM”

alleen op de afstandsbediening Een extra grapje van de RCD-12 is de “RANDOM” (hussel)functie. Met deze toets kunt u het cd-schijfje op een willekeurige volgorde afspelen. Wanneer alle nummers van de cd aan de beurt zijn geweest stopt de speler met spelen, tenzij “REPEAT” in functie is (zie hieronder), dan stopt de RCD-12 pas als u “STOP” indrukt. Wanneer “RANDOM” in bedrijf is wordt in het scherm het icoon getoond. De toets “REPEAT”

alleen op de afstandsbediening Met de toets “REPEAT” (herhalen) kunt u een nummer, of de gehele cd laten herhalen. Dit blijft de speler doen totdat u deze functie herroept d.m.v. de “REPEAT” of “STOP” toets. U heeft met de toets “REPEAT” twee mogelijkheden: als hem eenmaal indrukt dan blijft de RCD-12 het actuele nummer herhalen, dan wordt in het scherm het icoon getoond, drukt u de toets nogmaals in dan herhaalt hij de gehele cd, een extra icoon wordt nu getoond. Een derde keer drukken heft de herhalingsstatus op. De eerste tien nummers op een schijfje kunt u direct kiezen. U wenst bv. nummer drie te beluisteren. U drukt dan “3” in op de afstandsbediening, en zie. Wenst u een nummer hoger dan 10 te horen, gebruik dan de “>10” toets om het door u gewenste nummer te bereiken. Voorbeeld: Om nummer 12 te horen toetst u “>10” in en vervolgens “1” en daarna “2”. Het volgnummer van het gekozen nummer zal nu midden op het infoscherm verschijnen. De directe nummerkeuzetoetsen kunnen ook gebruikt worden bij het programmeren van het geheugen (zie hiervoor het hoofdstukje de toets “PROGRAM” even verderop). De toetsen “SEARCH”

alleen op de afstandsbediening Met de toetsen “TRACK” kunt u het draaiende schijfje versneld heen en terug afspelen. Eenmaal drukken op de “TRACK” toets zal de snelheid van het heen- of terugwaarts afspelen verdubbelen. Nog meer malen deze toetsen indrukken zal het versneld afspelen, met respectievelijk 4, 8, 16 of 32x de normale snelheid, vermeerderen. Door nogmaals te drukken op de toets “TRACK” of op de toets “PLAY” keert de RCD-12 weer terug naar normale weergave. Terwijl u aan het drukken bent hoort u de snelheidsveranderingen. Toegevoegde Waarden We gaan nu de toegevoegde waarden behandelen, die de RCD-12 extra aantrekkelijk maken in zijn functioneren. Deze zijn: het onthouden en afspelen van een door u gemaakte combinatie van tracks, het (eindeloos) herhalen van een schijfje of een bepaald nummer, het door elkaar afspelen van alle nummers op een schijfje, het automatisch afspelen van de eerste 10 seconden van elk nummer en het kunnen kiezen uit meerdere beschikbare informatie betreffende de tijd. De toets “PROGRAM”

alleen op de afstandsbediening Met de “PROG” (programmeer) toets kunt u een schijfje op een door u gewenste volgorde programmeren. U kunt meer dan 20 nummers in het geheugen zetten. OPMERKING: MP3- en WMA-schijfjes kunnen niet geprogrammeerd worden. Om te kunnen programmeren doet u de volgende handelingen.

1. Doe een cd in de sleuf. De speler leest nu de inhoudsopgave (TOC)

2. Druk nu op de toets “PROG” op de afstandsbediening, in het beeldscherm

verschijnt nu het woord “PROGRAM” en “P:00”. De speler wacht nu op uw commando’s.

3. Kies nu, middels de numerieke toetsen op de afstandsbediening, het eerste

nummer B dat u wenst te programmeren. Dit nummer wordt nu direct in het geheugen gezet en “P:01” verschijnt op het scherm. Herhaal deze handeling voor alle nummers die u wenst te programmeren. (U hoeft dus niet meer uw keuze te conformeren met de “PROG” toets).43 Nederlands Als hierboven al gemeld kan de herhaalfunctie (REPEAT) samen gebruikt worden met de husselfunctie (RANDOM). OPMERKING: De herhaalfunctie wordt opgeheven wanneer op de toets “EJECT”

drukt. De toets “SCAN”

alleen op de afstandsbedieningMet de toets “SCAN” kunt u in vogelvlucht door een cd gaan: u hoort in volgorde de eerste 10 seconden van ieder nummer (van de gehele cd of van uw geselecteerde programma). Om deze functie te activeren drukt u op de toets “SCAN” E. In het scherm wordt dan het icoon getoond. U heft deze handige functie weer op door nogmaals op “SCAN” of op “PLAY” te drukken. De toets “TIME”

alleen op de afstandsbedieningDe tijd die u normaal in het infoscherm ziet is de verstreken tijd van het actuele nummer. Bij kopiëren kan het echter handig zijn om te weten wat de resterende tijd is. Daarvoor is de toets “TIME” (tijd). Wanneer u deze toets eenmaal indrukt verschijnt in het venster de resterende tijd van het actuele nummer. Als u hem nogmaals indrukt verschijnt de resterende tijd van de totale cd of het ingestelde programma in beeld. Bij een derde keer drukken verschijnt weer de standaard tijdinformatie. Wanneer de tijdfunctie in dienst is, wordt het icoon in het infoscherm getoond. OPMERKING: Bij het afspelen van MP3- en WMA-schijfjes kunnen alleen de verstreken en resterende tijd van het lopende nummer worden getoond. Rotel-Link

Deze 3,5-mm stereo mini-jack (met de aanduiding ROTEL LINK IN) kan als optie worden aangesloten op andere Rotel-producten met een Rotel-Link OUT-aansluiting met netwerkfunctionaliteit. Hierdoor kunnen de aangesloten Rotel-producten met elkaar communiceren en kunt u ze besturen via de Rotel Remote App (deze is te downloaden in de iTunes -store). De 12V opstartaansluiting “12V TRIG”

De RCD-12 kan aan/uitgezet worden met een 12 volt triggersignaal van een ander (Rotel) component, dat een dergelijk signaal afgeeft. Deze ingang reageert op ieder signaal (gelijk- of wisselspanning) tussen de 3 en 30 volts. Wanneer een kabel wordt aangelegd tussen “12V TRIG” van de RCD-12 en een aansluiting met een dergelijk signaal zal de speler door dit signaal worden geactiveerd.Wanneer dit signaal wordt onderbroken zal de speler uitgaan (STANDBY). De indicator zal blijven branden, maar het infoscherm gaat uit. OPMERKING: Bij gebruikmaking van dit triggersignaal moet de netschakelaar van de RCD-12 wel in de aanpositie blijven staan. De extra toetsen op de afstandsbediening De toets SETUP

alleen op de afstandsbedieningDoor het drukken op de toets (SETUP) kunt u de volgende instellingen in het menu maken:• DIMMER: Dimt de helderheid van het display. OPMERKING: Ook als de RCD-12 wordt uitgeschakeld, wordt de instelling vast in het geheugen opgeslagen.

• FACTORY DEFAULT: Het herstellen van de fabrieksinstellingen. Kies “YES” (ja) en druk vervolgens op “PLAY” voor de bevestiging.• VERSION: Laat de gebruikte softwareversie van de RCD-12 zien.• DISPLAY CONTRAST: Hier kunt u het contrast van het infoscherm instellen. OPMERKING: Ook als de RCD-12 wordt uitgeschakeld, wordt de instelling vast in het geheugen opgeslagen.
• AUTO POWER OFF: De RCD-12 kan zichzelf automatisch uitschakelen als er gedurende een bepaalde periode geen activiteit is geweest. Indien er geen veranderingen worden aangebracht in de versterker binnen de voor het ‘Automatisch uitschakelen’ ingestelde tijd, schakelt de versterker automatisch naar stand-by. De timer voor automatische uitschakeling wordt opnieuw gestart als er een wijziging wordt aangebracht in het volume, de bron of het afspelen De standaardinstelling voor automatische uitschakeling is DISABLE (uit). De toegestane instellingen zijn DISABLE, 30 minuti, 60 minuti, 90 minuti.Mogelijke instellingen zijn: DISABLE, 30 minuti, 60 minuti, 90 minuti.• EXIT: Hier kunt u het instellingenmenu verlaten.Gebruik de toetsen “STOP”/”PAUSE”/”TRACK“ van de afstandsbediening om de inhoud van het menu te veranderen, gebruik de toets “PLAY” om de veranderingen te bevestigen. OPMERKING: U kunt ook in het instellingenmenu komen zonder de afstandsbediening: druk gedurende 5 seconden op de toets “STOP” op de voorzijde. Gebruik de toets “TRACK” om de inhoud van het menu te veranderen en druk tenslotte op “STOP” om de bedoelde instelling te bereiken of te bevestigen. De toets “DIM”

alleen op de afstandsbedieningDruk meerdere malen op deze toets om de lichtsterkte van het infoscherm naar behoeven in te stellen. OPMERKING: Aanpassing die met de toetsen

wordt gedaan, is slechts tijdelijk en wordt niet opgeslagen als het apparaat wordt uitgeschakeld. Het opwaarderen middels de USB-aansluiting

Deze aansluiting is voor toekomstige opwaardering indien beschikbaar.44 RCD-12 Stereo CD-speler Wat te doen bij problemen? Als er al problemen zijn, zijn deze meestal te wijten aan slechte verbindingen, slecht verbindingsmateriaal of een verkeerde stand van de knoppen/ schakelaars. Controleer bij niet functioneren of alle schakelaars en knoppen in de juiste stand staan. Functioneert het één en ander niet zoals het moet, probeer dan door elimineren er achter te komen waar het probleem zit. Werkt dit ook niet volgt u dan onderstaande suggesties: De lichtnetindicator werkt niet De indicator bij de netschakelaar gaat branden zodra de RCD-12 wordt ingeschakeld middels aan/uitschakelaar nadat u de stekker in het stopcontact heeft gestoken. Doet deze indicator het niet, controleer dan de lichtnetaansluiting waarop de RCD-12 is aangesloten, met een ander elektrisch apparaat, bv. een schemerlamp. Het vervangen van de zekering Ontdekt u met de schemerlampproef dat er wel degelijk spanning staat op het stopcontact en de lichtnetindicator doet het nog steeds niet, dan kon de interne zekering van de RCD-12 wel eens ter ziele zijn. Laat uw handelaar dit klusje voor u klaren. Geen geluid De indicator brandt wel, maar u hoort nog steeds niets. Controleer dan of de verbinding tussen de RCD-12 en de (voor)versterker wel o.k. is. Controleer of de keuzeschakelaar van de (voor)versterker in de juiste stand staat en of de monitorfunctie uitstaat. Hoe is de kwaliteit van de luidsprekerkabels? Als er na al deze controles nog steeds geen geluid is, neem dan contact op met uw Rotel leverancier. Technische Gegevens Totale harm. vervorming incl. ruis 0.0045% @ 1 kHzIntermodulatievervorming 0.0045% @ 1 kHzFrequentiebereik (± 0.5dBs) 20 - 20,000 HzKanaalgelijkheid ± 0,5 dBFase reinheid ± 0,5° Kanaalscheiding > 98 dB @ 1 kHzSignaal/ruisverhouding > 100 dBDynamisch bereik > 96 dBDigitaal/analoog omzetting WolfsonAnaloge uitgangsimpedantie 100 ΩGelijkloop Kwarts kristal gestuurde precisieDigitale uitgang 0.5V piek/piekUitgangsimpedantie 75 ΩLichtnetspanning 120 V 60 Hz.) Amerikaanse versie 230 V 50 Hz. Europese versieVermogensopname 15 Watts Vermogensopname uit (standby) 0,5 Watts Afmetingen (bxhxd) 430 x 73 x 313 mm. Hoogte Voorpaneel 60 mm Netto gewicht 5,4 kgs Gegevens waren correct bij het ter perse gaan. Rotel houdt het recht voorbehouden om wijzigingen aan te brengen zonder waarschuwing vooraf. Rotel en het Rotel Hi-Fi logo zijn geregistreerde handelsmerken van The Rotel Co. Ltd. Tokyo, Japan.45 Italiano I prodotti Rotel sono realizzati in conformità alle normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il simbolo del cestino con ruote e croce sopra, indica la compatibilità con queste norme e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive. Questo simbolo indica che l’apparecchio ha un doppio isolamento. Il collegamento a terra non è richiesto. ATTENZIONE
