BRUKSANVISNING RCD12 SI ROTEL

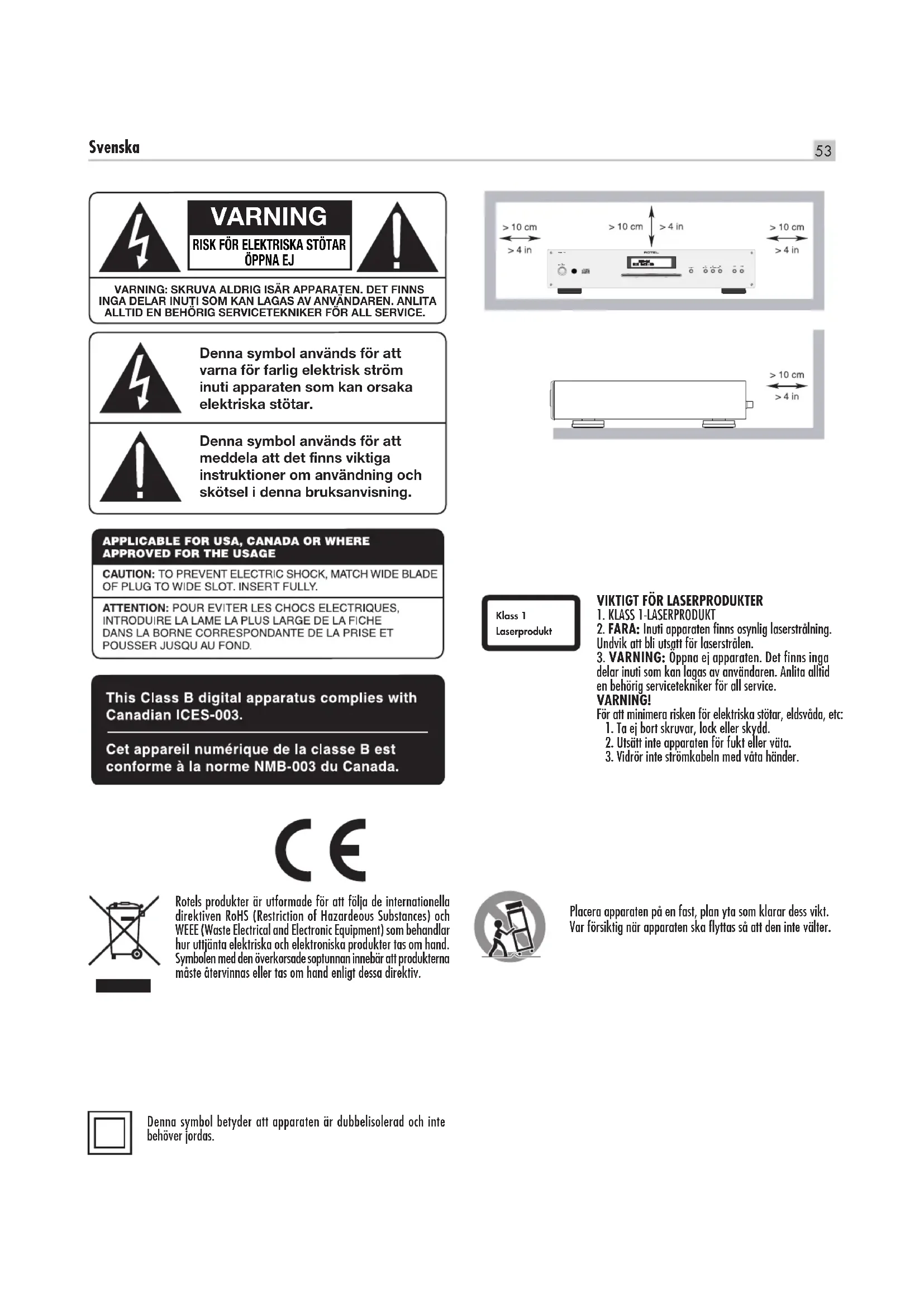

ÖPPNA EJ VARNING: SKRUVA ALDRIG ISÄR APPARATEN. DET FINNS INGA DELAR INUTI SOM KAN LAGAS AV ANVÄNDAREN. ANLITA ALLTID EN BEHÖRIG SERVICETEKNIKER FÖR ALL SERVICE. Denna symbol används för att varna för farlig elektrisk ström inuti apparaten som kan orsaka elektriska stötar. Denna symbol används för att meddela att det finns viktiga instruktioner om användning och skötsel i denna bruksanvisning.

RCD-12EJECTPLAYSTOP PAUSEPOWER

Placera apparaten på en fast, plan yta som klarar dess vikt. Var försiktig när apparaten ska flyttas så att den inte välter.

2. FARA: Inuti apparaten finns osynlig laserstrålning.

Undvik att bli utsatt för laserstrålen.

3. VARNING: Öppna ej apparaten. Det finns inga

delar inuti som kan lagas av användaren. Anlita alltid en behörig servicetekniker för all service. VARNING! För att minimera risken för elektriska stötar, eldsvåda, etc:

1. Ta ej bort skruvar, lock eller skydd.

2. Utsätt inte apparaten för fukt eller väta.

3. Vidrör inte strömkabeln med våta händer.

Klass 1Laserprodukt54 RCD-12 CD-spelare VARNING! Försök aldrig att själv utföra service på apparaten. Anlita alltid en behörig servicetekniker för all service. VARNING! För att undvika risk för elektriska stötar och brand, utsätt inte apparaten för vatten eller fukt. Ställ aldrig föremål som kan läcka eller droppa vatten, till exempel blomkrukor, i närheten av apparaten. Se till att inga föremål kommer in i apparaten. Om apparaten utsätts för fukt, väta eller om främmande föremål kommer in i den, dra omedelbart ut nätkabeln ur vägguttaget. Lämna sedan apparaten till en behörig servicetekniker för översyn och eventuell reparation. Läs alla instruktioner innan du ansluter eller använder apparaten. Behåll denna bruksanvisning så att du kan studera dessa säkerhetsföreskrifter. Följ alla varningar och säkerhetsföreskrifter i bruksanvisningen och på själva apparaten. Följ alltid alla användarinstruktioner. Använd bara en torr trasa eller dammsugaren när du rengör apparaten. Använd inte enheten nära vatten. Se till att det alltid finns 10 cm fritt utrymme runt apparaten. Ställ inte apparaten på en säng, soffa, matta eller någon liknande yta som kan blockera ventilationshålen. Om apparaten placeras i en bokhylla eller i ett skåp måste det finnas utrymme för god ventilation. Placera inte apparaten nära element eller andra apparater som utvecklar värme. Varning: Strömkabeln används som huvudströmbrytare och måste finnas åtkomlig. Apparaten måste vara ansluten till ett vägguttag enligt markeringen på apparatens baksida (Europa: 230 V/50 Hz, USA: 120 V/60 Hz). Anslut endast apparaten till vägguttaget med den medföljande strömkabeln eller en exakt motsvarighet. Modifiera inte den medföljande strömkabeln på något sätt. Ändra inte jord eller polaritet. Använd inte någon förlängningskabel. Strömkabeln används som huvudströmbrytare. För att koppla från enheten helt och hållet måste nätkabeln lossas från strömuttaget. Standby-lysdioden lyser inte när strömkabeln inte är inkopplad. Strömkabeln används som huvudströmbrytare och måste vara åtkomlig. Placera inte strömkabeln så att den kan bli utsatt för åverkan, extrem värme eller skadas på annat sätt. Var särskilt noga med att inte skada kabelns ändar. Strömkabeln ska kopplas ur vägguttaget vid åskväder eller om apparaten inte ska användas under en längre tid. Använd bara tillbehör som rekommenderas av Rotel. Placera apparaten på en fast, plan yta som klarar dess vikt. Var försiktig när apparaten ska flyttas så att den inte välter. Sluta omedelbart använda apparaten och låt behörig servicetekniker kontrollera den om:

• Strömkabeln eller kontakten har skadats.

• Främmande föremål eller vätska har kommit in i apparaten.

• Apparaten har utsatts för regn.

• Apparaten visar tecken på felaktig funktion.

• Apparaten har tappats eller skadats på annat sätt. Batterierna i fjärrkontrollen får ej utsättas för extrem värme, såsom direkt solljus, eld eller liknande. OBS! Mini-USB-porten på baksidan ska endast användas av auktoriserad personal. FCC-information Denna apparat har testats och konstaterats uppfylla gränsvärdena för digitala klass B-enheter enligt kapitel 15 i FCC-föreskrifterna. Dessa gränsvärden är framtagna för att undvika interferensstörning från installationer i bostäder. Denna apparat genererar, använder och kan avge radiofrekvenser som kan orsaka interferensstörning med andra radio- och TV-apparater om den inte installeras enligt instruktionerna. Det finns dock ingen garanti för att interferensstörning ej uppstår i vissa installationer. Om denna produkt skapar interferensstörningar för annan radio- eller TV-utrustning kan detta lätt klargöras genom att slå på och stänga av produkten. Försök lösa interferensproblemet genom att utföra en eller flera av följande åtgärder:

• Flytta mottagarantennen (för TV, radio, osv.).

• Öka avståndet mellan apparaten och mottagaren.

• Anslut apparaten till ett annat strömuttag.

• Kontakta din återförsäljare eller en auktoriserad radio-/TV-tekniker för hjälp. Varning Denna enhet uppfyller Kap. 15 i FCC-föreskrifterna. För användning gäller följande: (1) Denna enhet ska inte generera interferensstörning och (2) Denna enhet måste klara av att utsättas för interfererande signaler, även sådana som kan orsaka funktionsstörningar. INFORMATION FÖR CATV-INSTALLATÖR: Se till att installatören beaktar NEC-artiklarna 820–40, vilka innehåller riktlinjer för hur jordning ska utföras samt anger att jorden ska anslutas till byggnadens jordningssystem, så nära kabelanslutningen som möjligt. Se installationsdiagrammet. OBS: Denna apparat har testats och konstaterats uppfylla gränsvärdena för digitala klass B-enheter enligt kapitel 15 i FCC-föreskrifterna. Dessa gränsvärden är framtagna för att undvika interferensstörning från installationer i bostäder. Denna apparat genererar och kan avge radiofrekvenser som kan orsaka interferensstörning med andra radio- och TV-apparater om den inte installeras enligt instruktionerna. Det finns ingen garanti för att interferensstörning ej uppstår i vissa installationer. Om denna produkt skapar interferensstörningar för annan radio- eller TV-utrustning kan detta lätt klargöras genom att slå på och stänga av produkten. Försök lösa interferensproblemet genom att utföra en eller flera av följande åtgärder:

• Flytta mottagarantennen.

• Öka avståndet mellan apparaten och TV-mottagaren.

• Anslut apparaten till ett strömuttag som ligger på en annan strömkrets.

• Kontakta din auktoriserade Rotel-återförsäljare för att få hjälp. Viktig säkerhetsinformation55 Svenska Innehåll Figur 1: Kontroller och anslutningar 4 Figur 2: Fjärrkontroll RR-D98 4 Figur 3: Anslutningar 5 Viktig säkerhetsinformation ..........................................54 Om Rotel ........................................................55 Om RCD-12 ......................................................55 Introduktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 Att tänka på 56 Placering 56 Kontroller 56 Ström och strömfunktioner ...........................................56 Ström

Felsökning .......................................................59 Strömindikatorn lyser inte 59 Säkring 59 Inget ljud hörs 59 Specifikationer ....................................................60 Om Rotel Vår historia började för mer än 50 år sedan. Under alla år som gått har våra produkter belönats med hundratals utmärkelser och roat hundratusentals människor som tar sin underhållning på allvar – precis som du! Rotel grundades av en familj med ett passionerat intresse för musik. Detta ledde till en egen tillverkning av hifi-produkter med en kompromisslös kvalitet. Genom alla år har denna passion för musik, som delas av hela Rotels personal, varit oförminskad och målet har alltid varit att tillverka prisvärda produkter för både audiofiler och musikälskare, vilken budget de än har. Rotels ingenjörer arbetar i team och har ett nära samarbete. Tillsammans lyssnar de på och finslipar varje ny produkt tills den lever upp till deras höga krav. De får välja komponenter från hela världen för att göra produkterna så bra som möjligt. I apparaterna hittar du ofta allt från brittiska och tyska kondensatorer till japanska och amerikanska halvledare samt toroidaltransformatorer som tillverkas i Rotels egna fabriker. Vi bryr oss om miljön. Eftersom allt mer elektronik tillverkas, och så småningom kasseras, är det särskilt viktigt att tillverkare gör vad de kan för att produkterna ska få så liten inverkan på sophantering och vattenmiljö som möjligt. På Rotel är vi stolta över att kunna bidra. Vi har reducerat blyinnehållet i vår elektronik genom att använda ett speciellt ROHS-lödtenn, och våra Class D-förstärkare (ej digitala) är upp till fem gånger mer effektiva än våra äldre modeller samtidigt som de är kraftfulla och har höga prestanda. Dessa produkter utvecklar lite värme, slösar minimalt med energi, är bra för miljön – och låter bättre. Slutligen är denna manual tryckt på återvunnet papper. Även om detta är små, första steg så är de viktiga. Och vi fortsätter att eftersträva nya metoder och material som ger en renare och grönare tillverkning. Alla vi på Rotel är glada för att du köpt denna produkt. Vi är övertygade om att den kommer att ge dig många års njutning och glädje. Om RCD-12 RCD-12 är i korta ordalag konstruerad för att göra en enda sak: återge ett väldetaljerat och nyanserat ljud från varje skiva. Oavsett om det är en vanlig CD-skiva eller en MP3- eller WMA-kodad skiva så återger RCD-12 pålitligt allt som är inspelat. Under utvecklingen av RCD-12 har projektgruppen arbetat med betydligt mer än konventionella, tekniska mätmetoder. Lyssningspaneler har ägnat hundratals timmar åt att fintrimma ljudkvaliteten och valt de komponenter som ger bäst ljud och ”släpper lös musikens känsla”. Vad artister och inspelningstekniker än har spelat in på skivorna så återges det av RCD-12. Därmed inte sagt att RCD-12 inte är utrustad med imponerande komponenter. D/A-omvandlaren är en state-of-the-art-DAC från den brittiska, välrenommerade tillverkaren Wolfson. Dess höga prestanda är speciellt designade för ljudutrustning som CD-spelare, DVD-spelare och hemmabioanläggningar. Detta, i kombination med Rotels Balanced Design-teknik, garanterar att RCD-12 har mycket hög ljudkvalitet. I en musikanläggning av hög kvalitet kommer den att ge dig många års musikalisk njutning.56 RCD-12 CD-spelare RCD-12 ska anslutas direkt i vägguttaget, eller till ett uttag på någon annan komponent i anläggningen. Använd inte någon förlängningskabel. Se till att strömbrytaren på fronten är avstängd (inte intryckt). Anslut sedan nätkabeln till vägguttaget och till strömkontakten på CD-spelarens baksida.Om du kommer att vara bortrest en längre tid är det en lämplig försiktighetsåtgärd att dra ut strömkabeln till CD-spelaren (och övriga ljud- och bildkomponenter) ur vägguttaget. Strömbrytare

Strömbrytaren sitter på CD-spelarens front. Tryck in denna för att sätta på CD-spelaren. Displayen och LED-indikatorn ovanför strömbrytaren börjar då lysa, vilket talar om att CD-spelaren är påslagen. Tryck på strömbrytaren en gång till för att stänga av RCD-12. OBS! Om du använder ett uttag på någon annan komponent för att slå på och stänga av CD-spelaren, ska strömbrytaren alltid vara intryckt. När RCD-12 får ström slås den på automatiskt. OBS! När strömbrytaren är i läge PÅ kan ON/OFF på fjärrkontrollen användas för att aktivera RCD-12 eller försätta den i standby-läge. I standby-läge förblir LED-indikatorn tänd, medan displayen släcks. Utgångar På RCD-12 kan du välja mellan två sorters utsignaler: en analog signal från den inbyggda D/A-omvandlaren, som används med vanliga analoga stereokomponenter, och en koaxial digitalsignal, som innehåller obehandlade digitala data och som används med externa D/A-omvandlare eller digitala processorer. OBS! För att undvika kraftiga ljud som kan skada dina högtalare bör du se till att hela anläggningen är avstängd när du gör alla anslutningar. Analoga utgångar

Se figur 3Analoga signaler överförs från RCD-12 till en förförstärkare, integrerad förstärkare eller receiver med hjälp av en uppsättning RCA-utgångar. Använd signalkablar av hög kvalitet. Anslut vänster utgång på RCD-12 till vänster ingång på förstärkaren eller någon annan komponent du använder, och höger utgång till höger ingång. Digitalutgång

Se figur 3 Om du har en extern D/A-omvandlare eller en digital processor ska du överföra en obehandlad digitalsignal från RCD-12. Använd en 75-ohms, koaxial digitalkabel och anslut den till den koaxiala digitalutgången på baksidan och sedan till en koaxial digitalingång på den externa D/Aomvandlaren. OBS! Uppspelning av CD-, MP3- och WMA-skivor tillhandahåller en PCM-signal via digitalutgången. Introduktion Att tänka på VARNING! För att undvika skador på din anläggning, stäng av ALLA komponenter i anläggningen innan du kopplar in eller tar bort högtalare eller andra komponenter. Slå inte på anläggningen förrän du är säker på att alla anslutningar är gjorda på rätt sätt. Läs denna bruksanvisning noggrant. Förutom instruktioner om hur du installerar och använder CD-spelaren så innehåller den praktisk information om olika RCD-12-konfigurationer och om hur du får ett så bra ljud som möjligt. Om du har några frågor är du alltid välkommen att kontakta din Rotel-återförsäljare. Alla vi på Rotel uppskattar dina frågor och synpunkter.Spara kartongen och allt packmaterial för framtida behov. Att skicka eller flytta RCD-12 i en annan förpackning kan orsaka skador på apparaten som inte täcks av garantin.Fyll i och skicka in registreringsbeviset om det ingår ett sådant. Spara också ditt originalkvitto från köptillfället. Det är det bästa beviset för när du köpt apparaten, vilket kan vara viktigt om du behöver lämna in den för garantiservice. Placering Använd sunt förnuft om du vill ställa RCD-12 i ett skåp eller tillsammans med andra komponenter. Se till att CD-spelarens vikt kan bäras av hyllan eller bänken den ställs på. Ställ inga tunga apparater ovanpå RCD-12. Undvik att ställa den i närheten av värmealstrande apparater, till exempel ovanpå en effektförstärkare eller i närheten av ett element. CD-spelaren fungerar bäst om den inte står i närheten av utrustning som kan sprida vibrationer, till exempel en högtalare. Kontroller I början av denna manual finns illustrationer som föreställer CD-spelarens front och baksida, samt en illustration av fjärrkontrollen RR-D95. Varje kontroll och funktion har en siffra eller en bokstav. I hela denna bruksanvisning beskrivs alla funktioner med hjälp av dessa markeringar. Funktioner och anslutningar på CD-spelarens front och baksida identifieras med siffror, till exempel

och funktioner på fjärrkontrollen med bokstäver, till exempel

Ström och strömfunktioner Ström

RCD-12 är fabriksinställd för det land som du köpte den i (antingen 230 eller 120 volt). Fabriksinställningen finns utmärkt med en dekal på apparatens baksida. OBS! Om du flyttar din CD-spelare till ett annat land går det att konfigurera om den så att den passar för ett annat elnät. Försök inte göra detta själv. Om du öppnar RCD-12 så riskerar du att få kraftiga stötar. Kontakta en behörig servicetekniker eller din Rotelåterförsäljare för mer information. OBS! En del produkter säljs i fler än ett land. Därför kan det hända att det medföljer flera olika nätkablar. Använd den som passar i ditt land eller din region.57 Svenska Användning RCD-12 kan styras med hjälp av knapparna på fronten eller med motsvarande knappar på fjärrkontrollen. Hur alla funktioner används beskrivs i de olika avsnitten nedan. De flesta knappar finns både på CD-spelaren och på fjärrkontrollen. Det finns dock ett par undantag där knapparna bara finns på antingen fronten eller fjärrkontrollen. Dessa undantag har noterats i instruktionerna. Fjärrkontroll

Innan du kan använda fjärrkontrollen måste du sätta i två ”UM-4/AAA”- batterier (medföljer). Öppna locket på fjärrkontrollens baksida och sätt i batterierna (se till att plus- och minus-polerna hamnar rätt) och sätt sedan tillbaka locket. Du använder fjärrkontrollen genom att sikta på IR-sensorn

bredvid displayen på CD-spelarens front. Display

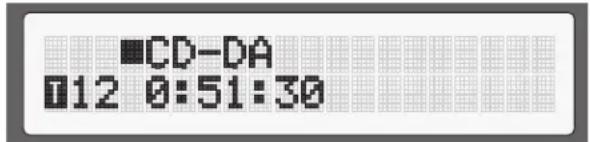

CD-spelarens display visar praktisk information om enhetens status, om särskilda funktioner används och tidsinformation om skivan som spelas. Symbolerna och informationen beskrivs mer ingående i avsnitten om de olika funktionerna. Skivspringa

Springan som sitter på mitten av RCD-12 tar emot skivorna och drar in dem till rätt läge. Stoppa i skivorna med etiketten uppåt. Se till att du sticker in skivan i mitten av springan. Du kan få ut skivan genom att trycka på exempelvis EJECT-knappen enligt nedan. Grundfunktioner Följande knappar sköter CD-spelarens grundläggande funktioner. Alla knappar finns både på CD-spelarens front och på fjärrkontrollen, om inget annat annat anges. EJECT-knappen

När en skiva stoppas in i skivspringan så laddas den. Tryck på EJECTknappen på fronten eller fjärrkontrollen för att mata ut skivan. Om du trycker på någon av dessa knappar av misstag så trycker du bara en gång till för att ladda skivan igen. När du tryckt på EJECT-knappen kommer det att stå ”EJECT” på displayen. När skivan är helt ute kommer det att stå ”NO DISC” på skivan för att indikera att det inte finns någon skiva i spelaren. När en skiva läses in anger displayen antalet låtar på skivan, samt den totala speltiden i minuter och sekunder. PLAY-knappen

När skivan har laddats trycker du på PLAY-knappen för att börja spela skivan. Displayen visar en avspelningssymbol samt vilken låt som spelas och hur länge den har spelats. PLAY-knappen börjar oftast spela skivan från början. Du kan också välja att spela någon annan låt genom att använda TRACK- eller direktknapparna (se nedan) innan du trycker på PLAY. STOP-knappen

Tryck på STOP-knappen en gång för att stoppa avspelningen. Tryck på PLAY-knappen för att fortsätta avspelningen från samma ställe. Om du trycker på STOP-knappen två gånger så stannar skivan, displayen visar STOP och programmerade avsnitt raderas (läs mer om programmering nedan). När du trycker på PLAY-knappen efter att ha tryckt på STOPknappen två gånger så börjar skivan spelas från början. PAUSE-knappen

PAUSE-knappen används för att stoppa avspelningen tillfälligt. Skivan fortsätter att snurra och kommer att fortsätter spela från samma ställe. Pause- symbolen visas i displayen. Tryck på PLAY när du vill fortsätta spela skivan. Hoppa framåt/bakåt

TRACK-knapparna används för att välja spår på skivan. När en skiva spelas och du trycker på den högra TRACK-knappen så hoppar CDspelaren till början av nästa låt. Den vänstra TRACK-knappen hoppar tillbaka till början av den föregående låten. Det nya låtnumret visas i displayen. Du kan också använda TRACK-knapparna för att välja vilken låt som ska spelas innan du trycker på PLAY, eller för att programmera i vilken ordning låtarna ska spelas (se nedan). Tryck på knapparna så många gånger du behöver tills du kommer till den låt du vill lyssna på. När du programmerar CD-spelaren används TRACK-knapparna för att flytta framåt eller bakåt i listan över låtar som ska spelas. Direktknappar

Endast fjärrkontroll Dessa elva numeriska knappar (märkta 1 till 0 samt >10) används för att hoppa direkt till en viss låt från fjärrkontrollen, i stället för att stega framåt eller bakåt med TRACK-knapparna. De första tio låtarna på skivan kan väljas genom att trycka på motsvarande knapp. Om du till exempel vill lyssna på den tredje låten så trycker du på 3-knappen på fjärrkontrollen. Om du vill lyssna på en låt som har ett högre nummer än 10 så använder du >10-knappen. Om du till exempel vill lyssna på låt nummer 12 så trycker du först på >10 och sedan på 2. Numret på låten som spelas visas i det numeriska fältet i displayen. Direktknapparna används också för att programmera vilka låtar som ska spelas (se nedan). SEARCH-knapparna

Endast fjärrkontroll Dessa knappar snabbspolar framåt eller bakåt på skivan som spelas. En tryckning på dessa knappar snabbspolar framåt eller bakåt med 2x hastighet. Om du trycker på knapparna flera gånger ökar hastigheten till 4x, 8x, 16x, 32x. Nästa gång knappen trycks ned återgår RCD-12 till normal hastighet. När knapparna används hörs ljudet med högre hastighet.58 RCD-12 CD-spelare CLEAR-knappen

Endast fjärrkontroll Med denna knapp kan du ta bort en låt från spellistan när du går igenom programmeringen med REVIEW-knappen. Följ anvisningarna ovan tills önskat låtnummer visas i displayen. I stället för att trycka på REVIEWknappen för att stega vidare så trycker du på CLEAR-knappen om du vill ta bort låten bort från spellistan. Du kan sedan fortsätta visa spellistan. RANDOM-knappen

Endast fjärrkontroll Om du trycker på RANDOM-knappen så spelar RCD-12 alla låtar på skivan i slumpmässig ordning. När alla låtar har spelats en gång så stannar skivan (om inte REPEAT-knappen har använts, då fortsätter avspelningen tills du trycker på STOP-knappen). När du spelar låtarna i slumpmässig ordning visas symbolen i displayen. REPEAT-knappen

Endast fjärrkontroll Om du trycker på REPEAT-knappen så repeteras den aktuella låten eller hela skivan tills funktionen stängs av (antingen genom att du trycker på REPEAT- knappen igen eller genom att du trycker på STOP-knappen). Funktionen har flera lägen som aktiveras av att du trycker upprepade gånger på REPEAT-knappen. Om du trycker en gång så repeteras låten som spelas för tillfället och visas i displayen. Om du trycker en gång till så repeteras hela skivan och en andra visas i displayen. Om du trycker en tredje gång så stängs funktionen av. REPEAT-funktionen kan användas tillsammans med slumpmässig avspelning, som beskrivits ovan. OBS! Repetitionen avbryts automatiskt om skivan tas ut. SCAN-knappen

Endast fjärrkontroll Den här funktionen spelar de första tio sekunderna av varje låt på hela skivan (eller låtarna som programmerats i spellistan). Du aktiverar funktionen genom att trycka på SCAN-knappen. visas då i displayen. Tryck på SCAN- knappen en gång till eller på PLAY-knappen för att stänga av funktionen. TIME-knappen

Endast fjärrkontroll I vanliga fall visar RCD-12 hur länge den har spelat varje låt. Med TIMEknappen kan du ändra tidvisningen till två andra lägen. Om du trycker på knappen en gång så visas hur lång tid som återstår av låten som spelas. Om du trycker en gång till på knappen så visas hur lång tid som återstår av hela skivan (eller den programmerade spellistan). Om du trycker på knappen en tredje gång så återgår RCD-12 till vanlig tidvisning. Symbolen visas i displayen för att markera att tidvisningen är ändrad. OBS! Om du spelar MP3- eller WMA-skivor kan bara vanlig förfluten tid och återstående tid av aktuell låt visas. Rotel-Link

Den här förstärkaren kan kopplas samman med andra Rotel Link-kompatibla produkter som har en ROTEL LINK-utgång. På så sätt kan enheterna kommunicera med varandra och styras med hjälp av Rotel Remote-appen (som kan laddas ner från iTunes

Store). Ytterligare funktioner Dessa funktioner ger fler möjligheter att lyssna på musik, inklusive att programmera ett visst antal låtar, att repetera hela skivan eller vissa låtar, att spela skivan i slumpmässig ordning, att automatiskt spela de första 10 sekunderna av varje låt, samt att välja mellan olika tidvisningar. PROGRAM-knappen

Endast fjärrkontroll Med hjälp av PROG-knappen kan du programmera 20 låtar på skivan och spela dem i en särskild ordning. Du kan till exempel ange att RCD-12 första ska spela låt 5, sedan låt 3 och sist låt 8. OBS! Spellistor kan inte göras med MP3- och WMA-skivor. Så här gör du när du programmerar:

1. Stoppa i en skiva. RCD-12 läser skivans innehåll.

2. Tryck på PROG-knappen på fjärrkontrollen. Displayen visar ”PROGRAM”-

symbolen och ”P:00”, som anger att CD-spelaren väntar på att första låten ska programmeras.

3. För att programmera med fjärrkontrollen, ange första låtnumret hjälp av

direktknapparna. Låtnumret läggs in i minnet automatiskt och displayen ändras till ”P:01” för att visa att första låten har programmerats. Fortsätt sedan att lägga in låtarna i minnet med direktknapparna. Du behöver inte trycka på PROGRAM-knappen fler gånger eftersom varje låt programmeras automatiskt. När du har skapat en spellista stannar RCD-12 i programläget tills du tar ut skivan eller trycker på STOP-knappen två gånger i snabb följd. När du trycker på PLAY-knappen börjar de programmerade låtarna att spela i den ordningsföljd du valt. När du har gjort en programmering så fungerar de flesta funktioner bara för de programmerade låtarna, i stället för alla låtar på skivan. TRACK- knapparna hoppar till exempel framåt och bakåt mellan de programmerade låtarna, inte till nästa eller föregående låt på skivan. Även REPEAT-funktionen (se nedan) repeterar de programmerade låtarna, inte hela skivan. OBS! Slumpmässig avspelning fungerar inte med spellistor. REVIEW-knappen

Endast fjärrkontroll Denna knapp används för att visa de programmerade låtarna. När du trycker på knappen visas den första låten i displayen under ca 5 sekunder. Om du trycker på knappen en gång till när låtnumret visas så stegar listan till nästa programmerade låtnummer. Fortsätt trycka på REV-knappen om du vill titta på alla låtarna i spellistan. Om du inte trycker på REV-knappen igen inom 5 sekunder så avbryts visningen och CD-spelaren återgår till det läge den var i innan eller fortsätter spela spellistan med aktuell låt. Du kan ta bort en programmerad låt från spellistan genom att trycka på CLEAR-knappen, vilket beskrivs nedan.59 Svenska 12-volts styrsignaler

RCD-12 kan slås på och stängas av automatiskt genom att ta emot en 12-volts ”trigger-signal” från en Rotel-förförstärkare. Ingången på baksidan tar emot styrsignaler på mellan 3 och 30 volt (växelström eller likström). När en kabel är ansluten till ingången och en styrsignal tas emot slås CD-spelaren på. När styrsignalen avbryts försätts CD-spelaren i standby-läge. Strömindikatorn på fronten lyser fortfarande, men displayen släcks och det går inte att spela musik. OBS! När du använder styrsignaler ska POWER-knappen vara intryckt. Fjärrkontrollens knappar för avancerade funktioner SETUP-knapp

Endast fjärrkontroll Genom att trycka på SETUP-knappen kommer du till följande inställningsmeny:

• DIMMER: Dimmar displayen. OBS! Denna inställning lagra permanent och finns kvar även om förstärkaren stängs av.

• FACTORY DEFAULT: Här kan du återställa till fabriksinställningarna. Välj <YES> och tryck på PLAY för att bekräfta.

• VERSION: Visar vilken programvaruversion RCD-12 har.

• DISPLAY CONTRAST: Här ställer du in displayens kontrast. OBS! Denna inställning lagra permanent och finns kvar även om förstärkaren stängs av.

• AUTO POWER OFF: Förstärkaren kan ställas in så att den stängs av automatiskt om den inte används under en viss tid. Om inga inställningar ändras inom den valda tiden försätts förstärkaren automatiskt i standbyläge. Timern nollställs om volymen, insignal eller avspelning ändras. Standardinställningen är DISABLE (ej aktiverad). Tillåtna inställningar är DISABLE, 30 minuter, 60 minuter, 90 minuter.

• EXIT: Här går du ur inställningsmenyn. På fjärrkontrollen trycker du på knapparna STOP/PAUSE/TRACK för att ändra innehållet i menyn. Sedan trycker du PLAY för att ange inställning eller bekräfta. OBS! Du kan även gå in i SETUP-menyn utan fjärrkontrollen. Tryck på STOP-knappen på fronten under fem sekunder. Tryck på TRACKknapparna för att ändra innehåller i menyn och tryck på STOP för att ange inställningar eller bekräfta. DIM-knappen

Endast fjärrkontroll Tryck på DIM-knappen upprepade gånger för att ändra displayens ljusstyrka. OBS! Den inställningar som görs med knapp

är tillfällig och sparas inte när RCD-12 stängs av. UPGRADE USB mini-port

Den här porten är reserverad för eventuella framtida uppgraderingar av programvaran. Felsökning De flesta problem som uppstår i en anläggning beror på felaktiga anslutningar eller inställningar. Om du stöter på problem försöker du lokalisera felet och kontrollerar dina inställningar. Försök hitta orsaken till felet och gör sedan de ändringar som behövs. Om du inte får något ljud ur RCD-12 så kommer här ett par förslag på vad du kan göra: Strömindikatorn lyser inte Denna indikator och displayen ska alltid lysa när RCD-12 är ansluten till ett vägguttag och strömbrytaren är intryckt. Om den inte lyser kan du prova om vägguttaget fungerar genom att koppla in någon annan elektrisk apparat, till exempel en lampa. Försäkra dig också om att uttaget inte styrs av en timer eller någon annan utrustning. Säkring Om en annan elektrisk apparat fungerar när den ansluts till vägguttaget, men displayen inte tänds när RCD-12 ansluts och strömbrytaren trycks in, kan det bero på att CD-spelarens inre säkring har löst ut. Om du misstänker att detta kan vara felet så kontaktar du din auktoriserade Rotel-återförsäljare och ber dem hjälpa dig att byta ut den. Inget ljud hörs Kontrollera signalkabeln mellan RCD-12 och förstärkaren och försäkra dig om att kontakterna sitter ordentligt fast. Kontrollera också att ingångsväljaren och Tape Monitor-knappen står i rätt lägen på förstärkaren, samt att högtalarkablarna är rätt anslutna.60 RCD-12 CD-spelare Specikationer Total harmonisk förvrängning (THD) + brus 0.0045% vid 1 kHzIntermodulationsförvrängning 0.0045% vid 1 kHzFrekvensomfång (± 0,5 dB) 20 - 20,000 HzKanalbalans ± 0,5 dBFaslinjaritet ± 0,5 graderKanalseparation > 98 dB vid vid 1 kHzSignal/brus-förhållande > 100 dBDynamikomfång > 96 dBD/A-omvandlare WolfsonImpedans för analogutgång 100 ohmPrecision (”Wow and Flutter”) Quartz Chrystal-precisionDigital utsignal 0,5 Volt, (Peak to Peak)Belastningsimpedans 75 ohmStrömförsörjning Europa 230 volt, 50 Hz) USA 120 volt, 60 HzStrömförbrukning 15 WattStrömförbrukning standby 0.5 Watt Mått (B x H x D) 430 x 73 x 313 mm. Fronthöjd 60 mmVikt (netto) 5,4 kgs Alla specifikationer är korrekta vid tryckningen. Rotel förbehåller sig rätten att göra förbättringar utan föregående meddelanden. Rotel och Rotels HiFi-logotyp är registrerade varumärken som tillhör The Rotel Co, Ltd., Tokyo, Japan.61
