BRUKSANVISNING RCD1572 ROTEL

Collegamenti Rotel Link e segnali Trigger 12 V Rotel Link-anslutning och 12 V-anslutning för styrsignal Подсоединение Rotel Link и 12-B триggerного сигнала

Viktigt! Kablarna för 12 V styrsignaler åsidosätter Rotel Link-kommandon. Anslut inte kablar för 12 V styrsignal om det finns en Rotel Link-anslutning.

Tänk på följande när du gör anslutningar:

√ Stäng av alla apparater i anläggningen innan du ansluter nya komponenter eller högtalare.
√ Stäng av alla apparater i anläggningen innan du ändrar någon anslutning.

Важные замечания

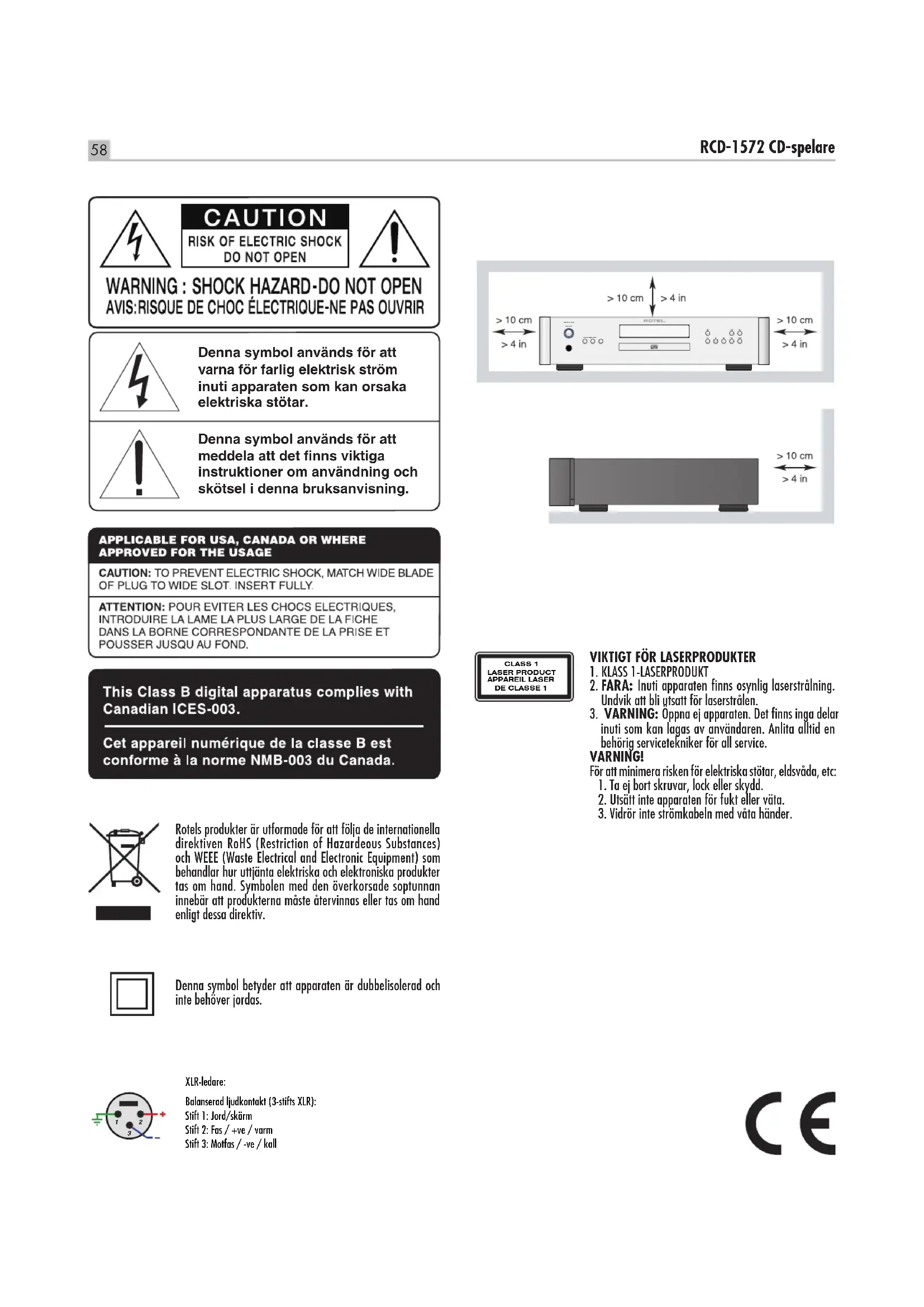

Denna symbol används för att varna för farlig elektrisk ström inuti apparaten som kan orsaka elektriska stötar.

Denna symbol används för att meddela att det finns viktiga instruktioner om användning och skötsel i denna bruksanvisning.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Rotels produkter är utformade för att följa de internationella direktiven RoHS (Restriction of Hazardeous Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur uttjänta elektriska och elektroniska produkter tas om hand. Symbolen med den överkorsade soptunnan innebär att produkterna måste återvinnas eller tas om hand enligt dessa direktiv.

Denna symbol betyder att apparaten är dubbelisolerad och inte behöver jordas.

XLR-ledore:

Balanserad ljudkontakt (3-stifts XLR):

Stift 1: Jord/skärm

Stift 2: Fas / +ve / varm

Stift 3: Motfas / -ve / kall

1. KLASS 1-LASERPRODUKT

2. FARA: Inuti apparaten finns osynlig laserstrålning. Undvik att bli utsatt för laserstrålen.

3. VARNING: Öppna ej apparaten. Det finns inga delar inuti som kan lagas av användaren. Anlita alltid en behöria servicetekniker för all service.

WARNING!

För att minimera risken för elektriska stötar, eldsvåda, etc:

1. Ta ej bort skruvar, lock eller skydd.
2. Utsätt inte apparaten för fukt eller väta.
3. Vidrör inte strömkabeln med väta händer.

CE

Viktig säkerhetsinformation

OBS!

RS232-anslutningen ska endast hanteras av behörig person.

VARNING! Försök aldrig att själv utföra service på apparaten. Anlita alltid en behörig servicetekniker för all service.

VARNING! För att undvika risk för elektriska stötar och brand, utsätt inte apparaten för vatten eller fukt. Ställ aldrig föremäl som kan läcka eller droppa vatten, till exempel blomkrukor, i närheten av apparaten. Se till att inga föremäl kommer in i apparaten. Om apparaten utsätts för fukt, väta eller om främmande föremäl kommer in i den, dra omedelbart ut nätkabeln ur vägguttaget. Lämna sedan apparaten till en behörig servicetekniker för översyn och eventuell reparation.

Läs alla instruktioner innan du ansluter eller använder apparaten.

Behåll denna bruksanvisning.

Följ alla varningar och säkerhetsföreskrifter i bruksanvisningen och på själva apparaten. Följ alltid alla användarinstruktioner.

Använd inte enheten nära vatten.

Använd bara en torr trasa eller dammsugaren när du rengör apparaten.

Ställ inte apparaten på en säng, soffa, matta eller någon liknande yta som kan blockera ventilationshålen. Om apparaten placeras i en bokhylla eller i ett skäp måste det finnas utrymme för god ventilation.

Placera inte apparaten nära element eller andra apparater som utvecklar värme.

Inte besegra säkerhetssyftet med den polariserade eller jordade kontakten. En polariserad kontakt har två blad med ena bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det breda bladet eller det tredje stiftet är till för din säkerhet. Om den medföljande kontakten inte passar i ditt uttag, kontakta en elektriker för utbyte av uttaget.

Placera inte strömkabeln så att den kan bli utsatt för överkan, extrem värme eller skadas på annat sätt. Var särskilt noga med att inte skada kabelns ändar.

Använd endast tillbehör som rekommenderats av tillverkaren.

Placera apparaten på en fast, plan yta som klarar dess vikt. Var försiktig när apparaten ska flyttas så att den inte välter.

Strömkabeln ska kopplas ur vägguttaget vid åskväder eller om apparaten inte ska användas under en längre tid. Sluta omedelbart använda apparaten och låt behörig servicetekniker kontrollera den om: strömkabeln eller kontakten har skadats; främmande föremål eller vätska har kommit in i apparaten; apparaten har utsatts för regn; apparaten visar tecken på felaktig funktion; apparaten har tappats eller skadats på annat sätt.

Denna produkt är avsedd att användas i icke-tropiskt klimat.

Ventilationen bör inte hindras genom att täcka ventilationsöppningarna med föremål, som tidningar, bordsdukar, gardiner etcetera.

Inga öppna flamskällor, såsom tända ljus, ska placeras på apparaten.

Att vidröra oisolerade terminaler eller kablar kan leda till en obehaglig känsla.

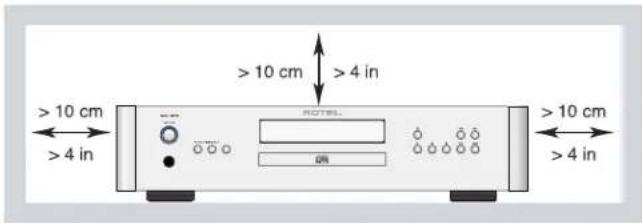

Se till att det alltid finns 10 cm fritt utrymme runt apparaten.

VARNING! Strömkabeln på baksidan fungerar som huvudströmbrytare. Apparaten måste placeras så att strömkabeln är åtkomlig.

Apparaten måste vara ansluten till ett vägguttag enligt markeringen på apparatens baksida (Europa: 230 V/50 Hz, USA: 120 V/60 Hz).

Anslut endast apparaten till vägguttaget med den medföljande strömkabeln eller en exakt motsvarighet. Modifiera inte den medföljande strömkabeln på något sätt. Ändra inte jord eller polaritet. Använd inte någon förlängningskabel.

Strömkabeln och strömingången är en del av apparatens strömfunktion. För att göra apparaten helt strömlös måste kontakten dras ut ur vägguttaget och apparatens. Detta är det enda sättet att helt ta bort huvudström från apparatens.

Batterierna i fjärrkontrollen får ej utsättas för extrem värme, såsom direkt solljus, eld eller liknande.

FCC-information

Denna apparat har testats och konstaterats uppfylla gränsvärdena för digitala klass B-enheter enligt kapitel 15 i FCC-föreskrifterna. Dessa gränsvärden är framtagna för att undvika interferensstörning från installationer i bostäder. Denna apparat genererar, använder och kan avge radiofrekvenser som kan orsaka interferensstörning med andra radio- och TV-apparater om den inte installeras enligt instruktionerna.

Det finns dock ingen garanti för att interferensstörning ej uppstår i vissa installationer. Om denna produkt skapar interferensstörningar för annan radio- eller TV-utrustning kan detta lätt klargöras genom att slå på och stänga av produkten. Försök lösa interferensproblemet genom att utföra en eller flera av följande ätgärder:

• Flytta mottagarantennen (för TV, radio, osv.).
• Öka avståndet mellan apparaten och mottagaren.
• Anslut apparaten till ett annat strömuttag.
• Kontakta din återförsäljare eller en auktoriserad radio-/TV-tekniker för hjälp.

Varning

Denna enhet uppfyller Kap. 15 i FCC-föreskrifterna. För användning gäller följande: (1) Denna enhet ska inte generera interferensstörning och (2) Denna enhet måste klara av att utsättas för interfererande signaler, även sådana som kan orsaka funktionsstörningar.

OBS: Denna apparat har testats och konstaterats uppfylla gränsvärdena för digitala klass B-enheter enligt kapitel 15 i FCC-föreskrifterna. Dessa gränsvärden är framtagna för att undvika interferensstörning från installationer i bostäder. Denna apparat genererar och kan avge radiofrekvenser som kan orsaka interferensstörning med andra radio- och TV-apparater om den inte installeras enligt instruktionerna. Det finns ingen garanti för att interferensstörning ej uppstär i vissa installationer. Om denna produkt skapar interferensstörningar för annan radio- eller TV-utrustning kan detta lätt klargöras genom att slå på och stänga av produkten. Försök lösa interferensproblemet genom att utföra en eller flera av följande ätgårder:

• Flytta mottagarantennen.
• Öka avständet mellan apparaten och TV-mottagaren.
• Anslut apparaten till ett strömuttag som ligger på en annan strömkrets.
• Kontakta din auktoriserade Rotel-återförsäljare för att få hjälp.

Innehåll

Figur 1: Kontroller och anslutningar 4

Figur 2: Fjärrkontroll RR-D99 5

Figur 3: Analoga RCA utgångar anslutning 6

Figur 4: Balanserade utgångar anslutning 7

Figur 5: Digitala utgångsanslutningen 8

Figur 6: Rotel Link-anslutning och 12 V-anslutning för styrsignal 9

Viktigt 10

Viktig säkerhetsinformation 59

Om Rotel....60

Om RCD-1572....60

Introduktion....61

Att tänka på 61

Placering 61

Kontroller 61

Ström och strömfunktioner 61

Ström 20 61

Strömbrytare 1 Ⓐ och strömindikator 61

12-volts styrsignaler 61

Utgångar....61

Analoga utgångar 14 61

Digitalutgång 15 62

Användning 62

Fjärrkontroll 12 62

Display 62

Skivfacket 12 62

Hoppa framåt/bakåt 62

Direktknappar ^① 62

SEARCH-knapparna 10⑤ 62

Ytterligare funktioner....63

PROGRAM-knappen ^⑥ 63

RANDOM-knappen 63

REPEAT-knappen ☐⑥ 63

TIME-knappen 4 G 63

RS232 63

Rotel-Link 17 63

EXT REM IN-ingång 10 63

Fjärrkontrollens knappar för avancerade funktioner 63

MENU-knapp Ⓗ 63

DIM-knappen © 64

Felsökning....64

Strömindikatorn lyser inte 64

Säkring 64

Inget ljud hörs 64

Specifikationer....64

Om Rotel

Vår historia började för mer än 50 år sedan. Under alla år som gått har våra produkter belönats med hundratals utmärkelser och roat hundratusentals människor som tar sin underhållning på allvar – precis som dul

Rotel grundades av en familj med ett passionerat intresse för musik. Detta ledde till en egen tillverkning av hifi-produkter med en kompromisslös kvalitet. Genom alla år har denna passion för musik, som delas av hela Rotels personal, varit oförminskad och målet har alltid varit att tillverka prisvärda produkter för både audiofiler och musikälskare, vilken budget de än har.

Rotels ingenjörer arbetar i team och har ett nära samarbete. Tillsammans lyssnar de på och finslipar varje ny produkt tills den lever upp till deras höga krav. De får välja komponenter från hela världen för att göra produkterna så bra som möjligt. I apparaterna hittar du ofta allt från brittiska och tyska kondensatorer till japanska och amerikanska halvledare samt toroidaltransformatorer som tillverkas i Rotels egna fabriker.

Vi bryr oss om miljön. Eftersom allt mer elektronik tillverkas, och så småningom kasseras, är det särskilt viktigt att tillverkare gör vad de kan för att produkterna får så liten inverkan som möjligt på sophantering och vattenmiljö.

På Rotel är vi stolta över att kunna bidra. Vi har reducerat blyinnehället i vår elektronik genom att använda speciellt blyfritt ROHS-lödtenn och blyfria komponenter. Våra ingenjörer eftersträvar ständigt att förbättra effektiviteten utan att kompromissa med kvaliteten. I standby-läge drar Rotel-produkter minimalt med ström för att leva upp till globala krav på strömförbrukning.

Rotels fabriker drar sitt strå till stacken genom ständiga förbättringar av monteringsmetoder vilket ger en renare och grönare tillverkningsprocess.

Alla vi på Rotel är glada för att du köpt denna produkt. Vi är övertygade om att den kommer att ge dig många års njutning och glädje.

Om RCD-1572

RCD-1572 är i korta ordalag konstruerad för att göra en enda sak: återge ett väldetaljerat och nyanserat ljud från varje skiva. RCD-1572 återger pålitligt allt som är inspelat. Under utvecklingen av RCD-1572 har projektgruppen arbetat med betydligt mer än konventionella, tekniska mätmetoder. Lyssningspaneler har ägnat hundratals timmar åt att fintrimma ljudkvaliteten och valt de komponenter som ger bäst ljud och "släpper lös musikens känsla". Vad artister och inspelningstekniker än har spelat in på skivorna så återges det av RCD-1572.

Därmed inte sagt att RCD-1572 inte är utrustad med imponerande komponenter. D/A-omvandlaren är en state-of-the-art-DAC från den brittiska, välrenommerade tillverkaren Wolfson. Dess höga prestanda är speciellt designade för ljudutrustning som CD-spelare, DVD-spelare och hemmabioanläggningar. Detta, i kombination med Rotels Balanced Design-teknik, garanterar att RCD-1572 har mycket hög ljudkvalitet. I en musikanläggning av hög kvalitet kommer den att ge dig många års musikalisk njutning.

Introduktion

Att tänka på

VARNING! För att undvika skador på din anläggning, stäng av ALLA komponenter i anläggningen innan du kopplar in eller tar bort högtalare eller andra komponenter. Slå inte på anläggningen förrän du är säker på att alla anslutningar är gjorda på rätt sätt.

Läs denna bruksanvisning noggrant. Förutom instruktioner om hur du installerar och använder CD-spelaren så innehåller den praktisk information om olika RCD-1572-konfigurationer och om hur du får ett så bra ljud som möjligt. Om du har några frågor är du alltid välkommen att kontakta din Rotel-återförsäljare. Alla vi på Rotel uppskattar dina frågor och synpunkter.

Spara kartongen och allt packmaterial för framtida behov. Att skicka eller flytta RCD-1572 i en annan förpackning kan orsaka skador på apparaten som inte täcks av garantin.

Om du ingår i rutan, fyll i ägarens registreringskort eller registrera dig på rad. Spara också ditt originalkvitto från köptillfället. Det är det bästa beviset för när du köpt apparaten, vilket kan vara viktigt om du behöver lämna in den för garantiservice.

Placering

Använd sunt förnuft om du vill ställa RCD-1572 i ett skåp eller tillsammans med andra komponenter. Se till att CD-spelarens vikt kan bäras av hyllan eller bänken den ställs på. Ställ inga tunga apparater ovanpå RCD-1572. Undvik att ställa den i närheten av värmealstrande apparater, till exempel ovanpå en effektförstärkare eller i närheten av ett element. CD-spelaren fungerar bäst om den inte står i närheten av utrustning som kan sprida vibrationer, till exempel en högtalare.

Kontroller

I början av denna manual finns illustrationer som föreställer CD-spelarens front och baksida, samt en illustration av fjärrkontrollen RR-D99. Varje kontroll och funktion har en siffra eller en bokstav. I hela denna bruksanvisning beskrivs alla funktioner med hjälp av dessa markeringar. Funktioner och anslutningar på CD-spelarens front och baksida identifieras med siffror, till exempel 1, och funktioner på fjärrkontrollen med bokstäver, till exempel A.

Ström och strömfunktioner

Ström 20

RCD-1572 är fabriksinställd för det land som du köpte den i (antingen 230 eller 120 volt). Fabriksinställningen finns utmärkt med en dekal på apparatens baksida.

OBS! Om du flyttar din CD-spelare till ett annat land går det att konfigurera om den så att den passar för ett annat elnät. Försök inte göra detta själv. Om du öppnar RCD-1572 så riskerar du att få kraftiga stötar. Kontakta en behörig servicetekniker eller din Rotelåterförsäljare för mer information.

OBS! En del produkter säljs i fler än ett land. Därför kan det hända att det medföljer flera olika nätkablar. Använd den som passar i ditt land eller din region.

RCD-1572 ska anslutas direkt till ett polariserat vägguttag med den medföljande kabeln eller annan högströmskompatibel kabel enligt rekommendation från din auktoriserade Rotel-återförsäljare. Använd inte någon förlängningskabel.

Se till att strömbrytaren på fronten är avstängd (inte intryckt). Anslut sedan nätkabeln till vägguttaget och till strömkontakten på CD-spelarens baksida.

Om du kommer att vara bortrest en längre tid är det en lämplig försiktighetsåtgård att dra ut strömkabeln till CD-spelaren (och övriga ljud- och bildkomponenter) ur vägguttaget.

Strömbrytare 1 A och strömindikator

Tryck på strömbrytaren (POWER) på fronten för att slå på RCD-1572. Ringen runt knappen och -lysdioden börjar då lysa vilket anger att förstärkaren är påslagen. Tryck på strömbrytaren en gång till för att stänga av RCD-1572.

När strömbrytaren på fronten är i läge ON kan RCD-1572 växla mellan normalt läge och standby-läge med hjälp av POWER-knappen på fjärrkontrollen. I standby-läge är strömbrytarens lysdiod fortfarande tänd, men displayen är släckt.

OBS! Om du använder ett uttag på någon annan komponent för att slå på och stänga av CD-spelaren, ska strömbrytaren alltid vara intryckt. När RCD-1572 får ström slås den på automatiskt.

12-volts styrsignaler 19

Se figur 6

RCD-1572 kan slås på och stängas av automatiskt genom att ta emot en 12-volts "trigger-signal" från en Rotel-förförstärkare. Ingången på baksidan tar emot styrsignaler på mellan 3 och 30 volt (växelström eller likström). När en kabel är ansluten till ingången och en styrsignal tas emot slås CD-spelaren på. När styrsignalen avbryts försätts CD-spelaren i standby-läge. Strömindikatorn på fronten lyser fortfarande, men displayen släcks och det går inte att spela musik.

OBS! När du använder styrsignaler ska POWER-knappen vara intryckt.

OBS! Om du använder andra enheter i serien som har Rotel Link bör du använda den anslutningen för att sätta på och stänga av dem. Anslut inte både Rotel Link och 12-volts styrsignaler. Styrsignalernas av/påfunktion kommer att förhindra Rotel Link-funktionerna.

Utgångar

På RCD-1572 kan du välja mellan två sorters utsignaler: en analog signal från den inbyggda D/A-omvandlaren, som används med vanliga analoga stereokomponenter, och en koaxial digitalsignal, som innehåller obehandlade digitala data och som används med externa D/A-omvandlare eller digitala processorer.

OBS! För att undvika kraftiga ljud som kan skada dina högtalare bör du se till att hela anläggningen är avstängd när du gör alla anslutningar.

Analoga utgångar 14

Se figur 3, 4

Ett par vanliga RCA-kontakter och ett par balanserade XLR-kontakter överför analoga signaler från RCD-1572 till en förförstärkare, integrerad förstärkare eller receiver. Använd en typ av signaler från RCD-1572. Koppla inte in både RCA- och XLR-kablar samtidigt.

Använd signalkablar av hög kvalitet. Anslut vänster utgång på RCD-1572 till vänster ingång på förstärkaren eller någon annan komponent du använder, och höger utgång till höger ingång.

Digitalutgång 15

Se figur 5

Om du har en extern D/A-omvandlare eller en digital processor ska du överföra en obehandlad digitalsignal från RCD-1572. Använd en 75-ohms, koaxial digitalkabel och anslut den till den koaxiala digitalutgången på baksidan och sedan till en koaxial digitalingång på den externa D/A-omvandlaren.

Användning

RCD-1572 kan styras med hjälp av knapparna på fronten eller med motsvarande knappar på fjärrkontrollen. Hur alla funktioner används beskrivs i de olika avsnitten nedan. De flesta knappar finns både på CD-spelaren och på fjärrkontrollen. Det finns dock ett par undantag där knapparna bara finns på antingen fronten eller fjärrkontrollen. Dessa undantag har noterats i instruktionerna.

Fjärrkontroll 12

Innan du kan använda fjärrkontrollen mäste du sätta i två "UM-4/AAA"-batterier (medföljer). Öppna locket på fjärrkontrollens baksida och sätt i batterierna (se till att plus- och minus-polerna hamnar rätt) och sätt sedan tillbaka locket.

Du använder fjärrkontrollen genom att sikta på IR-sensorn 12 i nedre vänstra hörnet på CD-spelarens front.

Display 5

CD-spelarens display visar praktisk information om enhetens status, om särskilda funktioner används och tidsinformation om skivan som spelas. Symbolerna och informationen beskrivs mer ingående i avsnitten om de olika funktionerna.

2

0:00:06

Tracks: 12

0:44:34

Skivfacket 13

Skivfacket som sitter på mitten av RCD-1572 tar emot skivorna. Tryck på EJECT-knappen och lägg i skivorna med etiketten uppåt. Se till att du sticker in skivan i mitten av facket. Du tar ut skivan genom att trycka på EJECT-knappen en gång till.

Grundfunktioner

Följande knappar sköter CD-spelarens grundläggande funktioner. Alla knappar finns både på CD-spelarens front och på fjärrkontrollen, om inget annat annat anges.

EJECT-knappen 7 E

Öppna skivluckan genom att trycka på EJECT-knappen ▲Lägg i skivan med etiketten uppåt. Tryck på EJECT-knappen ▲en gång till för att stänga luckan.

När skivan är helt ute kommer det att stå "No Disc" på skivan för att indikera att det inte finns någon skiva i spelaren. När en skiva läses in anger displayen antalet låtar på skivan, samt den totala speltiden i timmar, minuter och sekunder.

PLAY-knappen 6 E

När skivan har laddats trycker du på PLAY-knappen ► för att börja spela skivan. Displayen visar en avspelningssymbol samt vilken låt som spelas och hur länge den har spelats. PLAY-knappen ► börjar oftast spela skivan från början. Du kan också välja att spela någon annan låt genom att använda TRACK- eller direktknapparna (se nedan) innan du trycker på PLAY ►.

STOP-knappen ☐ E

Tryck på STOP-knappen ■en gång för att stoppa avspelningen. Tryck på PLAY-knappen för att fortsätta avspelningen från samma ställe. Om du trycker på STOP-knappen ■två gånger så stannar skivan, displayen visar STOP. När du trycker på PLAY-knappen ▶ efter att ha tryckt på STOP-knappen ■två gånger så börjar skivan spelas från början eller de programmerade låtarna (läs mer om programmering nedan).

PAUSE-knappen 9 E

PAUSE-knappen Ianvänds för att stoppa avspelningen tillfälligt. Skivan fortsätter att snurra och kommer att fortsätter spela från samma ställe. Pause-symbolen visas i displayen. Tryck på PLAY ▶ när du vill fortsätta spela skivan.

Hoppa framåt/bakåt 11①

TRACK-knapparna används för att välja spår på skivan. När en skiva spelas och du trycker på den högra TRACK-knappen ►hoppar CD-spelaren till början av nästa låt. Den vänstra TRACK-knappen förl att CD-spelaren hoppar tillbaka till början av låten som spelas. Tryck två gånger i snabb följd på TRACK-knappen förl att hoppa till början av den föregående låten. Det nya låtnumret visas i displayen.

Du kan också använda TRACK-knapparna för att välja vilken låt som ska spelas innan du trycker på PLAY, eller för att programmera i vilken ordning låtarna ska spelas (se nedan). Tryck på knapparna så många gånger du behöver tills du kommer till den låt du vill lyssna på.

När du programmerar CD-spelaren används TRACK-knapparna för att flytta framåt eller bakåt i listan över låtar som ska spelas.

Direktknappar Ⓓ

Endast fjärrkontroll

Dessa tio numeriska knappar (märkta 0 till 9) används för att hoppa direkt till en viss låt från fjärrkontrollen, i stället för att stega framät eller bakät med TRACK-knapparna.

De första nio låtarna på skivan kan väljas genom att trycka på motsvarande knapp. Om du till exempel vill lyssna på den tredje låten så trycker du på 3-knappen på fjärrkontrollen.

Om du vill lyssna på en låt som har ett högre nummer än 9, trycker du på två numeriska knappar.

OBS! >10 knappen används inte till RCD-1572.

Numret på läten som spelas visas i det numeriska fältet i displayen.

SEARCH-knapparna 10 F

Dessa knappar snabbspolar framåt eller bakåt på skivan som spelas. En tryckning på dessa knappar snabbspolar framåt eller bakåt med 2x hastighet. Om du trycker på knapparna flera gånger ökar hastigheten till 4x, 8x. Om PLAY-knappen trycks ned återgår RCD-1572 till normal hastighet. Medan den snabba sökfunktionen är aktiv hörs ljudet med högre hastighet.

Ytterligare funktioner

Dessa funktioner ger fler möjligheter att lyssna på musik, inklusive att programmera ett visst antal låtar, att repetera hela skivan eller vissa låtar, att spela skivan i slumpmässig ordning, samt att välja mellan olika tidvisningar.

PROGRAM-knappen ©

Endast fjärrkontroll

Med hjälp av PROG-knappen kan du programmera 20 låtar på skivan och spela dem i en särskild ordning. Du kan till exempel ange att RCD-1572 första ska spela låt 5, sedan låt 3 och sist låt 8.

Så här gör du när du programmerar:

1. Stoppa i en skiva. RCD-1572 läser skivans innehåll.
2. Tryck på PROG-knappen på fjärrkontrollen. Displayen visar "PROGRAM" symbolen och "PROG-01", som anger att CD-spelaren väntar på att första läten ska programmeras.
3. För att programmera med fjärrkontrollen, ange första låtnumret hjälp av direktknapparna. Låtnumret läggs in i minnet automatiskt. Tryck på PROG-knappen igen och displayen ändras till "PROG-02". Fortsätt sedan att lägga in låtarna i minnet med direktknapparna.

När du har skapat en spellista stannar RCD-1572 i programläget tills du tar ut skivan eller håller du inne PROG-knappen i 5 sekunder. När du trycker på PLAY-knappen börjar de programmerade låtarna att spela i den ordningsföljd du valt.

När du har gjort en programmering så fungerar de flesta funktioner bara för de programmerade lätarna, i stället för alla låtar på skivan. TRACKknapparna hoppar till exempel framåt och bakåt mellan de programmerade lätarna, inte till nästa eller föregående låt på skivan. Även REPEAT-funktionen (se nedan) repeterar de programmerade lätarna, inte hela skivan.

OBS! Slumpmässig avspelning fungerar inte med spellistor. Du måste lämna programläget för att använda RANDOM-knappen.

OBS! Direktknappar fungerar inte med spellistor.

RANDOM-knappen 3 G

Om du trycker på RANDOM-knappen så spelar RCD-1572 alla låtar på skivan i slumpmässig ordning. När alla låtar har spelats en gång så stannar skivan (om inte REPEAT-knappen har använts, då fortsätter avspelningen tills du trycker på STOP-knappen).

REPEAT-knappen ☐ G

Om du trycker på REPEAT-knappen så repeteras den aktuella låten eller hela skivan tills funktionen stängs av (antingen genom att du trycker på REPEAT-knappen igen eller genom att du trycker på STOP-knappen). Funktionen har flera lägen som aktiveras av att du trycker upprepade gånger på REPEAT-knappen. Om du trycker en gång så repeteras låten som spelas för tillfället. Om du trycker en gång till så repeteras hela skivan. Om du trycker en tredje gång så stängs funktionen av.

REPEAT-funktionen kan användas tillsammans med slumpmässig avspelning, som beskrivits ovan.

OBS! Repetitionen avbryts automatiskt om skivan tas ut.

TIME-knappen 4 G

I vanliga fall visar RCD-1572 hur länge den har spelat varje låt. Med TIMEknappen kan du ändra tidvisningen till två andra lägen. Om du trycker på knappen en gång så visas hur lång tid som återstår av låten som spelas. Om du trycker en gång till på knappen så visas hur lång tid som återstår av hela skivan (eller den programmerade spellistan). Om du trycker på knappen en tredje gång så återgår RCD-1572 till vanlig tidvisning.

OBS! Om en skiva är inspelad med CD Text-information växlar PLAYknappen mellan att visa vanlig skivinformation och CD Text i displayen.

RS232 16

RCD-1572 kan styras via RS232 och integreras i automatiska ljudsystem. RS232-ingången är gjord för att ta emot en standardiserad DB-9-kontakt (hane).

Kontakta din auktoriserade Rotel-återförsäljare om du vill ha mer information om anslutningar, programvara och styrkoder för datorstyrda system.

Rotel-Link 17

Den här förstärkaren kan kopplas samman med andra Rotel Link-kompatibla produkter som har en ROTEL LINK-utgång. På så sätt kan enheterna kommunicera med varandra och styras med hjälp av Rotel-appen (som kan laddas ner från iTunes® Store).

EXT REM IN-ingång 18

Denna 3,5-millimeters minijack-kontakt tar emot IR-kommandon från en infraröd mottagare. Funktionen kan vara praktisk om förstärkaren står i ett skåp eller på ett sådant sätt att IR-sensorn på fronten blockeras och inte kan nås av fjärkontrollens signaler. Kontakta din auktoriserade Rotel-återförsäljare om du vill ha mer information om IR-mottagare eller kablar och kontakter som passar denna ingång.

Fjärrkontrollens knappar för avancerade funktioner

MENU-knapp Ⓗ

Endast fjärrkontroll

Genom att trycka på MENU-knappen kommer du till följande inställningsmeny:

• DISPLAY DIMMER: Dimmar displayen.
• POWER LED DIMMER: Dimmar strömindikatorn.

OBS! Dessa inställningar lagras permanent och finns kvar även om RCD-1572 stängs av.

• VERSION: Visar vilken programvaruversion RCD-1572 har.
• AUTO POWER OFF: Enheten kan ställas in så att den stängs av automatiskt om den inte används under en viss tid. Om skivan är stoppad inom den valda tiden försätts enheten automatiskt i standbyläge. Timern nollställs om skivan börjar spela. Standardinställningen är DISABLE (ej aktiverad).

Tillåtna inställningar är DISABLE, 30 minuter, 60 minuter, 90 minuter.

OBS! Vissa regioner kräver att AUTOMATIC POWER OFF är inställd på 20 minuter. Detta kan ändras i inställningsmenyn till något av de tillgängliga alternativen. För frågor om AUTOMATIC POWER OFF-inställningarna, kontakta din auktoriserade Rotel-återförsäljare.

OBS! Vissa produkter kan inte detektera ANALOG-ingångar och enheten kan stänga av om det inte finns någon digital ljudkälla eller användaråtgård med fjärrkontrollen eller frontpanelen. Analog inmatningssignal detektering är inte tillgänglig i alla modeller som kan göra att enheten slås av av misstag. I det här fallet ska den automatiskt avstängnings timern vara inställd på DISABLE.

- EXIT: Här går du ur inställningsmenyn.

På fjärrkontrollen trycker du på knapparna UP / DOWN för att ändra innehället i menyn. Sedan trycker du ENT för att ange inställning eller bekräfta.

OBS! Du kan även gå in i SETUP-menyn utan fjärrkontrollen. Tryck på STOP-knappen på fronten under fem sekunder. Tryck på TRACK-knapparna för att ändra innehåller i menyn och tryck på STOP för att ange inställningar eller bekräfta.

DIM-knappen ©

Endast fjärrkontroll

Tryck på DIM-knappen upprepade gånger för att ändra displayens ljusstyrka.

OBS! Inställningarna som görs med knapp © är tillfälliga och sparas inte när RCD-1572 stängs av.

Felsökning

De flesta problem som uppstår i en anläggning beror på felaktiga anslutningar eller inställningar. Om du stöter på problem försöker du lokalisera felet och kontrollerar dina inställningar. Försök hitta orsaken till felet och gör sedan de ändringar som behövs. Om du inte får något ljud ur RCD-1572 så kommer här ett par förslag på vad du kan göra:

Strömindikatorn lyser inte

Denna indikator och displayen ska alltid lysa när RCD-1572 är ansluten till ett vägguttag och strömbrytaren är intryckt. Om den inte lyser kan du prova om vägguttaget fungerar genom att koppla in någon annan elektrisk apparat, till exempel en lampa. Försäkra dig också om att uttaget inte styrs av en timer eller någon annan utrustning.

Säkring

Om en annan elektrisk apparat fungerar när den ansluts till vägguttaget, men displayen inte tänds när RCD-1572 ansluts och strömbrytaren trycks in, kan det bero på att CD-spelarens inre säkring har löst ut. Om du misstänker att detta kan vara felet så kontaktar du din auktoriserade Rotel-återförsäljare och ber dem hjälpa dig att byta ut den.

Inget ljud hörs

Kontrollera signalkabeln mellan RCD-1572 och förstärkaren och försäkra dig om att kontakterna sitter ordentligt fast. Kontrollera också att ingångsväljaren och Tape Monitor-knappen står i rätt lägen på förstärkaren, samt att högtalarkablarna är rätt anslutna.

Specifikationer

Total harmonisk förvängning (THD) + brus 0.002% vid 1 kHz

Frekvensomfang (± 0,5 dB) 20 - 20 000 Hz

Kanalbalans ± 0,5 dB

Kanalseparation > 115 dB vid vid 10 kHz

Signal/brus-förhållande (IHF A) > 118 dB

Dynamikomfäng > 99 dB

D/A-omvandlare Wolfson 24 bit / 192 kHz DAC

Impedans för analogutgång

Obalanserad (RCA) 2,2 volt / 100 ohm

Balanserad (XLR) 4,4 volt / 200 ohm

Digital utsignal 0,5 volt, (Peak to Peak)

Belastningsimpedans 75 ohm

Strömförsörjning

Europa 230 volt, 50 Hz

USA 120 volt, 60 Hz

Strömförbrukning 15 Watt

Strömförbrukning standby < 0,5 Watt

Matt (B × H × D) 431 × 104 × 320 mm.

Fronthöjd 2U/88,1 mm

Vikt (netto) 6,7 kg

Alla specifikationer är korrekta vid tryckningen. Rotel förbehåller sig rätten att göra förbättringar utan föregående meddelanden.

Rotel och Rotels HiFi-logotyp är registrerade varumärken som tillhör The Rotel Co, Ltd., Tokyo, Japan.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING : SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR
