РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RCD1572 ROTEL

Инструкция пользователя

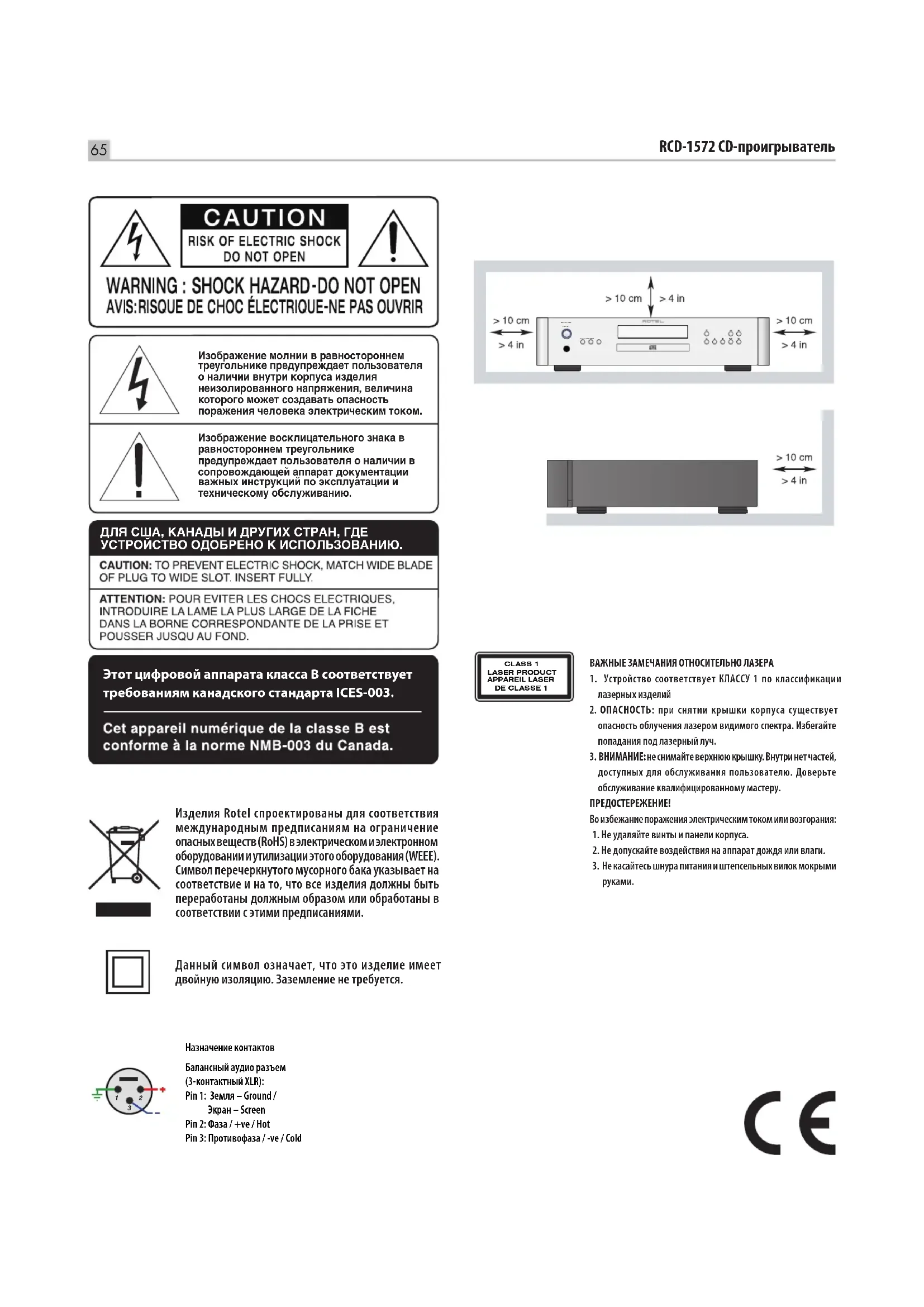

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING : SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Внимание! : 12-В триггерный сигнал имеет приоритет над командами шины Rotel Link. Не подсоединяйте кабель 12-В триггерного сигнала, если уже сделано соединение по Rotel Link.

ROTTEL RCD-1572 CLASS 1 LASER PRODUCT APPAREIL LASER DE CLASSE 1 ANALOG OUT BALANCED RIGHT RIGHT LEFT BALANCED LEFT PRODUCT COMPLIES WITH CHAS BULES OF CAP SUBCHAPTER, IN EFFECT AT DATE OF MANUFACTURE. This Class 5 digital operation complies with Commission (CES-152). Cut apparel nummatus do a class 5 set conformers & is neither NME-200 in Canade. DIGITAL OUT RS232 ROTEL UNI EXT REM 12V THD IN IN EAC CAPTION SM OF ELECTRIC MINDO EX SET SWITCH WARNING SHOCK HAZARD-DO NOT OPEN ANS RESOL DE CHO CLUSTINONE ME PAS OUTER SPHAL NO. RP GOSE ROTTEL RA-1572 PHOND CD TUNER AUX MOND SUB OUT PRE OUT BALANCED IN L 1 L R RIGHT PUSH PUSH Digital IN PCUS NETWORK BLUCTIONS RS232 GND - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + CAUTION HACK OF ELECTRIC UNDER DO NOT OPEN WARNING: SHOCK HAZARD-DO NOT OPEN AVIR/INSQUE DE CHIC ELECTRIGUE/RE PAS OWNER PEAKER IMPEDANCE A. OR B. , A CHMS MINIMUM A AND B. , B CHMS MINIMUM CLASS 2 WIRING + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + EAC DOUBLE INSULATION .When servicing use only identical replacement parts EAC ROTTEL INTEGRATED AMPLIFIER MODEL NO. HA-1572 DVER CONSUMPTION: 400W RP-5738

Important Notes

Перед подсоединением:

√ Выключите все компоненты, включая колонки.
√ Выключите все компоненты в вашей системе, прежде чем что-то в ней менять.

Contents

Изображение молнии в равностороннем треугольнике предупреждает пользователя о наличии внутри корпуса изделия неизолированного напряжения, величина которого может создавать опасность поражения человека электрическим током.

Изображение восклицательного знака в равностороннем треугольнике предупреждает пользователя о наличии в сопровождающей аппарат документации важных инструкций по эксплуатации и техническому обслуживанию.

ДЛЯ США, КАНАДЫ И ДРУГИХ СТРАН, ГДЕ УСТРОЙСТВО ОДОБРЕНО К ИСПОЛЬЗОВАНИЮ.

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Этот цифровой аппарата класса В соответствует требованиям канадского стандарта ICES-003.

Изделия Rotel спроектированы для соответствия международным предписаниям на ограничение опасных веществ (RoHS) в электрическом и электронном оборудовании и утилизации этого оборудования (WEEE). Символ перечеркнутого мусорного бака указывает на соответствие и на то, что все изделия должны быть переработаны должным образом или обработаны в соответствии с этими предписаниями.

Данный символ означает, что это изделие имеет двойную изоляцию. Заземление не требуется.

Назначение контактов

Балансный аудио разъем

(3-контактный XLR):

Pin 1: Земля – Ground /

Экран – Screen

Pin 2: Фаза / +ve / Hot

Pin 3: Противофаза / -ve / Cold

ВАЖНЫЕ ЗАМЕЧАНИЯ ОТНОСИТЕЛЬНО ЛАЗЕРА

1. Устройство соответствует КЛАССУ 1 по классификации лазерных изделий
2. ОПАСНОСТЬ: при снятии крышки корпуса существует опасность облучения лазером видимого спектра. Избегайте попадания под лазерный луч.
3. ВНИМАНИЕ: не снимайте верхнюю крышку. Внутри нет частей, доступных для обслуживания пользователю. Доверьте обслуживание квалифицированному мастеру.

ПРЕДОСТЕРЕЖЕНИЕ!

Во избежание поражения электрическим током или возгорания:

1. Не удаляйте винты и панели корпуса.
2. Не допускайте воздействия на аппарат дождя или влаги.
3. Не касайтесь шнура питания и штепсельных вилок мокрыми руками.

CE

Важные инструкции по безопасности

Замечание

Подсоединение по RS232 должно быть осуществлено только авторизованным специалистом.

Предупреждение: Внутри отсутствуют детали, обслуживаемые пользователем. Обращайтесь за обслуживанием только к квалифицированному ремонтному персоналу.

Предупреждение: Для снижения опасности возгорания или удара электрическим током, не подвергайте данное изделие воздействию воды или влаги. Не подвергайте изделие воздействию капель или брызг. Не размещайте никаких предметов, заполненных жидкостями, таких как вазы, на устройстве. Не позволяйте посторонним предметам попадать внутрь корпуса. Если прибор подвергается воздействию влаги, или посторонний предмет попал внутрь корпуса, немедленно отсоедините сетевой шнур от стенной розетки. Отнесите прибор к квалифицированному специалисту для осмотра и необходимого ремонта.

Прочитайте все инструкции.

Сохраните это руководство.

Обращайте внимание на все предупреждения.

Следуйте всем инструкциям по эксплуатации.

Не используйте это устройство вблизи воды.

Очищайте корпус только при помощи сухой тряпки или пылесосом.

Не ставьте аппарат на кровать, диван, ковер или подобную мягкую поверхность, которая может загородить вентиляционные отверстия. Если аппарат встраивается в шкаф или другой корпус, этот корпус должен вентилироваться для обеспечения охлаждения аппарата.

Держите аппарат подальше от радиаторов отопления, обогревателей, печей и любых других устройств, выделяющих тепло.

Поляризованный штекер имеет два ножевых контакта, один из которых шире другого. Заземляющий штекер имеет два ножевых контакта и третий заземляющий штырь. Они обеспечивают вашу безопасность. Не отказывайтесь от мер безопасности, предоставляемых заземляющим или поляризованным штекером. Если поставляемый штекер не подходит к вашей розетке, обратитесь к электрику для замены устаревшей розетки.

Не прокладывайте сетевой шнур там, где он может быть раздавлен, пережат, скручен, подвергнут воздействию тепла или поврежден каким-либо способом. Обращайте особое внимание на сетевой шнур вблизи штекера и там, где он входит в заднюю панель устройства.

Используйте только принадлежности, указанные производителем.

Используйте только тележку, поставку, стойку, кронштейн или полку достаточно сильным, чтобы выдержать этот изделия. Будьте осторожны при перемещении прибора на подставке или стойке во избежание ранения или повреждения изделия.

Сетевой шнур следует отсоединять от стенной розетки во время грозы или если прибор оставлен неиспользуемым длительное время.

Немедленно прекратите использование компонента и передайте на обследование и/или обслуживание квалифицированной ремонтной организацией если: сетевой шнур или штекер был поврежден; внутрь прибора уронили предметы или пролили жидкость; прибор побывал под дождем; прибор демонстрирует признаки ненормальной работы; прибор уронили или повредили любым другим способом.

Аппарат следует использовать в нетропическом климате.

Не следует препятствовать вентиляции, закрывая вентиляционные отверстия такими предметами, как газеты, скатерти, шторы и т. Д.

На устройстве не должно быть источников открытого огня, таких как зажженные свечи.

Прикосновение к неизолированным клеммам или проводке может привести к неприятным ощущениям.

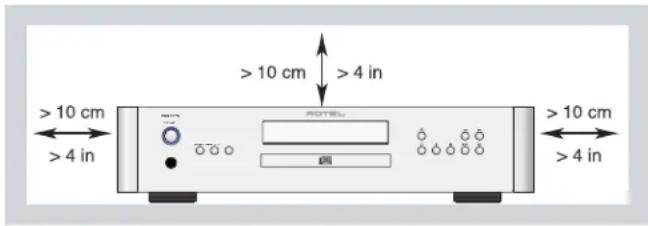

Вы должны обеспечить минимум 10 см свободного пространства вокруг устройства.

ПРЕДОСТЕРЕЖЕНИЕ: Сетевой разъем на задней панели предназначен для быстрого отсоединения устройства от электрической сети. Устройство должно обеспечивать свободный доступ к задней панели, чтобы сетевой кабель можно было быстро выдернуть.

Данный прибор должен быть подсоединен к источнику питания только такого типа и напряжения, которые указаны на задней панели. (США: 120 В/60 Гц, ЕС: 230 В/50 Гц)

Подсоединяйте компонент к питающей розетке только при помощи сетевого шнура из комплекта поставки, или его точного эквивалента. Не переделывайте поставляемый шнур. Не используйте удлинитель питания.

Основная вилка сетевого шнура служит для отключения аппарата от сети. Для полного отключения изделия от питающей сети, вилку сетевого кабеля следует отсоединять от сетевой розетки переменного тока а также изделия. Это единственный способ, чтобы полностью удалить сетевое питаниеот изделия.

Батареи в пульте не следует подвергать чрезмерному нагреву солнечным светом, источниками огня и т.п.

Информация FCC по электромагнитной совместимости

Это оборудование протестировано на предмет электромагнитной совместимости и подтверждено, что оно удовлетворяет требованиям для цифровых устройств класса Class B в части Part 15 правил FCC. Эти требования сформулированы для того, чтобы обеспечить разумную защиту от вредных излучений в жилых помещениях. Это устройство генерирует, использует и может излучать энергию на радиочастотах и, будучи установленным и используемым не в соответствии с инструкцией, может создавать помехи для радиосвязи.

Однако это не гарантирует, что в некоторых случаях не возникнут помехи для приема радио или телепередач. В таком случае вы можете попробовать предпринять следующее:

• Переориентировать приемную антенну. (ТВ, радио и т.п.)
• Увеличить расстояние между устройством и ресивером.
• Использовать другую розетку для ТВ, радио и т.п.
• Обратиться за консультацией к дилеру или квалифицированному специалисту по радио и ТВ.

Предостережение

Это устройство удовлетворяет требованиям части Part 15 правил FCC и является субъектом следующих условий: (1) Это устройство не может вызывать вредные помехи, и (2) Это устройство должно выдерживать любые принимаемые помехи, включая такие помехи, которые могут привести к нежелательным отклонениям от нормальной работы.

ПРИМЕЧАНИЕ: Это оборудование протестировано на предмет электромагнитной совместимости и подтверждено, что оно удовлетворяет требованиям для цифровых устройств класса Class B в части Part 15 правил FCC. Эти требования сформулированы для того, чтобы обеспечить разумную защиту от вредных излучений в жилых помещениях. Это устройство генерирует, использует и может излучать энергию на радиочастотах и, будучи установленным и используемым не в соответствии с инструкцией, может создавать помехи для радиосвязи. Нет гарантии, что в некоторых случаях не возникнут помехи для приема радио или телепередач, которые можно обнаружить включая и выключая данное устройство. В таком случае вы можете попробовать предпринять следующее:

• Переориентировать приемную антенну. (ТВ, радио и т.п.)
• Увеличить расстояние между устройством и ТВ тюнером.
• Использовать другую розетку для ТВ, радио и т.п.
• Обратиться за консультацией к авторизованному дилеру Rotel.

Содержание

Figure 1: Органы управления и разъемы 4

Figure 2: Пульт ДУ RR-D99 5

Figure 3: Соединения с аналоговыми выходами на RCA 6

Figure 4: Соединения с балансными выходами 7

Figure 5: Соединения с цифровыми выходами 8

Figure 6: Подсоединение Rotel Link и 12-В триггерного сигнала 9

Важные замечания 10

Важные инструкции по безопасности....66

О компании ROTEL....67

О плееpe RCD-1572 67

Первые шаги....68

Меры предосторожности 68

Установка 68

Обозначения органов управления 68

Питание проигрывателя....68

Разъем для сетевого шнура 20 68

Выключатель питания 1④ и индикатор питания 68

12-В триггерный вход 68

Подсоединение выходов 69

Аналоговые выходы 14 69

Цифровой выход 69

Основные операции....69

Пульт инфракрасного дистанционного управления (ДУ) 12 69

Дисплей 69

Загрузочный лоток для дисков 13 69

Кнопки управления приводом плеера 69

Кнопка ЕJECT ☐⑧ 69

Кнопка PLAY Ⓗ Ⓔ 69

Кнопка STOP ☐ ☑ 69

Кнопка PAUSE ☐ ☑ 69

Кнопки TRACK 11① 69

Кнопки DIRECT ACCESS ① 70

Кнопки SEARCH 10 F 70

Дополнительные функции....70

Кнопка PROGRAM© 70

Кнопка RANDOM 3⑥ 70

Кнопка REPEAT 2⑥ 70

Кнопка TIME 4⑥ 70

RS232 100 70

Rotel Link 17....71

Разъем EXT REM IN – вход электрического сигнала дистанционного

управления 10 71

Дополнительные кнопки пульта ДУ....71

Кнопка MENU Ⓗ 71

Кнопка DIM© 71

Диагностика и устранение неполадок....71

Не светится индикатор питания 71

Замена предохранителя 71

Нет звука 71

Технические характеристики 72

О компании ROTEL

История нашей компании началась более 50 лет назад. За прошедшие десятилетия мы получили сотни наград за наши продукты и сделали счастливыми сотни тысяч людей, которые относятся к своим развлечениям вполне серьезно – так же, как вы!

Компания Rotel была основана семейством, чья страсть к музыке породила стремление создавать hi-fi компоненты бескомпромиссного качества. За многие годы эта страсть ничуть не ослабла, и по сей день общая цель – выпускать продукты исключительной ценности для аудиофилов и любителей музыки, независимо от их финансовых возможностей, разделяется всеми сотрудниками Rotel.

Инженеры Rotel работают как единая команда, прослушивая и тщательно доводя каждый новый продукт до такого уровня совершенства, когда он будет удовлетворять их строгим музыкальным стандартам. Им предоставлена свобода выбора комплектующих по всему миру, чтобы сделать аппарат как можно лучше. Вероятно, вы сможете найти в наших аппаратах отборные конденсаторы из Великобритании и Германии, полупроводники из Японии и США, однако тороидальные силовые трансформаторы мы изготавливаем на собственном заводе ROTEL.

Все мы заботимся об охране окружающей среды. По мере того, как все больше электронных устройств в мире выпускается, для производителя особенно важно при конструировании продуктов сделать все возможное, чтобы они наносили минимальный ущерб окружающей среде.

Мы в компании Rotel, гордимся своим вкладом в общее дело. Во-первых, мы сократили содержание свинца в своей электронике, за счет использования компонентов и припоя, отвечающего требованиям ROHS. Наши инженеры постоянно стремятся улучшить к.п.д. блоков питания, без ущерба для качества звучания. Находясь в режиме ожидания standby продукты Rotel используют минимальное количество энергии, чтобы удовлетворить глобальным требованиям на потребление в режиме ожидания.

Фабрика Rotel также вносит свой вклад в улучшение охраны окружающей среды путем постоянного совершенствования производственных процессов, делая их все более чистыми и «зелеными».

Все мы, сотрудники компании ROTEL, благодарим Вас за покупку этого изделия. Мы уверены, что оно доставит вам много лет удовольствия.

О плеере RCD-1572

По существу, плеер RCD-1572 был сконструирован с одной целью — обеспечить самое детальное и полное тончайших нюансов звучание с каждого диска. RCD-1572 тщательно и достоверно воспроизведет все, что записано на этом диске. Когда RCD-1572 разрабатывался, команда инженеров пошла гораздо дальше, чем простое измерение технических характеристик. Группа экспертов с тонким слухом провела многие сотни часов, тонко настраивая его звучание, подбирая компоненты, которые обеспечивали наилучшее звучание, и позволяли «высвободить музыкальные эмоции». Все, что исполнитель и инженеры звукозаписи заложили на диск, RCD-1572 сумеет донести до вас.

Это свидетельствует о том, что в RCD-1572 действительно использована впечатляющая элементная база. Высококлассный ЦАП – это продукт всемирно известного британского производителя Wolfson. Это стерео ЦАП высокого класса специально сконструированный для аудио применений

в CD, DVD-плеерах и в системах домашнего театра. Все это, в сочетании с концепцией гармоничного конструктивного исполнения "Balanced Design" гарантируют высочайшее качество воспроизведения звука. В составе высококачественной аудиосистемы проигрыватель RCD-1572 будет служить Вам многие годы.

Первые шаги

Меры предосторожности

ПРИМЕЧАНИЕ: Во избежание возможного повреждения компонентов системы, BCE подсоединения и отсоединения производите при выключенном питании. Прежде чем включать питание, убедитесь, что соединения выполнены правильно и надежно.

Внимательно прочитайте это руководство. Помимо основных инструкций по установке и эксплуатации, в нем содержатся рекомендации, которые помогут Вам максимально использовать все возможности Вашей системы. По всем интересующим Вас вопросам обращайтесь к уполномоченному дилеру Rotel. Все мы, сотрудники Rotel, всегда готовы ответить на Ваши вопросы и принять Ваши замечания.

Сохраните коробку для транспортировки и все остальные упаковочные материалы, чтобы в дальнейшем иметь возможность воспользоваться ими. Перемещение или транспортировка проигрывателя в другой упаковке может вызвать серьезные повреждения устройства, не покрываемые гарантией.

Если оно включено в коробку, пожалуйста, заполните регистрационную карточку владельца или зарегистрируйтесь онлайн. Сохраните чек о продаже. Он является лучшим письменным подтверждением даты приобретения, которое понадобится вам в случае, если когда-либо потребуется гарантийное обслуживание.

Установка

Выбирая место для установки проигрывателя RCD-1572 в шкафу для аудио- видео аппаратуры, или компонуя его с другими устройствами системы, руководствуйтесь соображениями здравого смысла. Убедитесь в том, что полка шкафа способна выдержать вес аппарата. Не устанавливайте сверху на проигрыватель тяжелые компоненты. Не ставьте проигрыватель в местах, где он будет подвергаться сilyному нагреву, например, на усилитель мощности или рядом с отопительными приборами.

Для получения лучших рабочих характеристик не устанавливайте проигрыватель в местах, где он может подвергнуться воздействию вибрации, например, около акустической системы.

Обозначения органов управления

В этом руководстве приведены иллюстрации передней и задней панели, а также пульта ДУ типа RR-D99. Каждая деталь на рисунках и в дальнейших описаниях снабжена выносным обозначением. Детали передней и задней панели обозначены числами, например 1, а буквы в кружочках относятся к кнопкам на пульте, например Ⓐ.

Питание проигрывателя

Разъем для сетевого шнура 20

RCD-1572 настроен на заводе в соответствии со стандартами электрической сети в Вашей стране (120 или 230 В переменного тока и 60 или 50 Гц). Конфигурация электропитания обозначена на задней панели аппарата.

ПРИМЕЧАНИЕ: Если Вы переедете в другую страну, можно приспособить проигрыватель к другому сетевому напряжению. Однако, не пытайтесь сделать это сами. Обратитесь к квалифицированному мастеру или в сервисную службу Rotel.

ПРИМЕЧАНИЕ: Некоторые продукты предназначены для продажи более чем в одной стране и поэтому поставляются с несколькими сетевыми кабелями. Используйте только тот кабель, который подходит для вашего региона.

RCD-1572 следует подключать непосредственно к розетке с поляризованной розеткой с помощью прилагаемого кабеля или другого кабеля совместимого с большим током, как рекомендованного вашим официальным дилером Rotel. Не пользуйтесь удлинителями.

Убедитесь, что кнопка питания на передней панели аппарата находится в положении "выключено" (выступает над поверхностью панели). Затем подсоедините шнур питания аппарата к разъему на задней панели аппарата и к сетевой розетке.

Если Вы надолго уезжаете из дома, например, на месяц, разумно будет вынуть вилки шнура питания CD проигрывателя и других компонентов системы из розеток.

Выключатель питания 1 Ⓐ и индикатор питания

Кнопка выключателя питания находится на передней панели вашего CD-плеера. Чтобы включить проигрыватель, нажмите кнопку выключателя питания. Загорится индикатор питания на передней панели. Чтобы выключить проигрыватель, снова нажмите кнопку. Она должна вернуться в отжатое положение.

Когда выключатель питания находится в положении "ON", кнопки пульта ON и OFF можно использовать для включения CD-плеера или перевода его в режим ожидания Standby. В режиме Standby светодиод – индикатор питания остается горящим, но дисплей отключается – OFF.

ПРИМЕЧАНИЕ: Если Выключаете и выключаете проигрыватель через отключаемую розетку на другом аппарате, оставьте кнопку питания во включенном положении. При подаче питания на проигрыватель он будет включаться в полноценный рабочий режим.

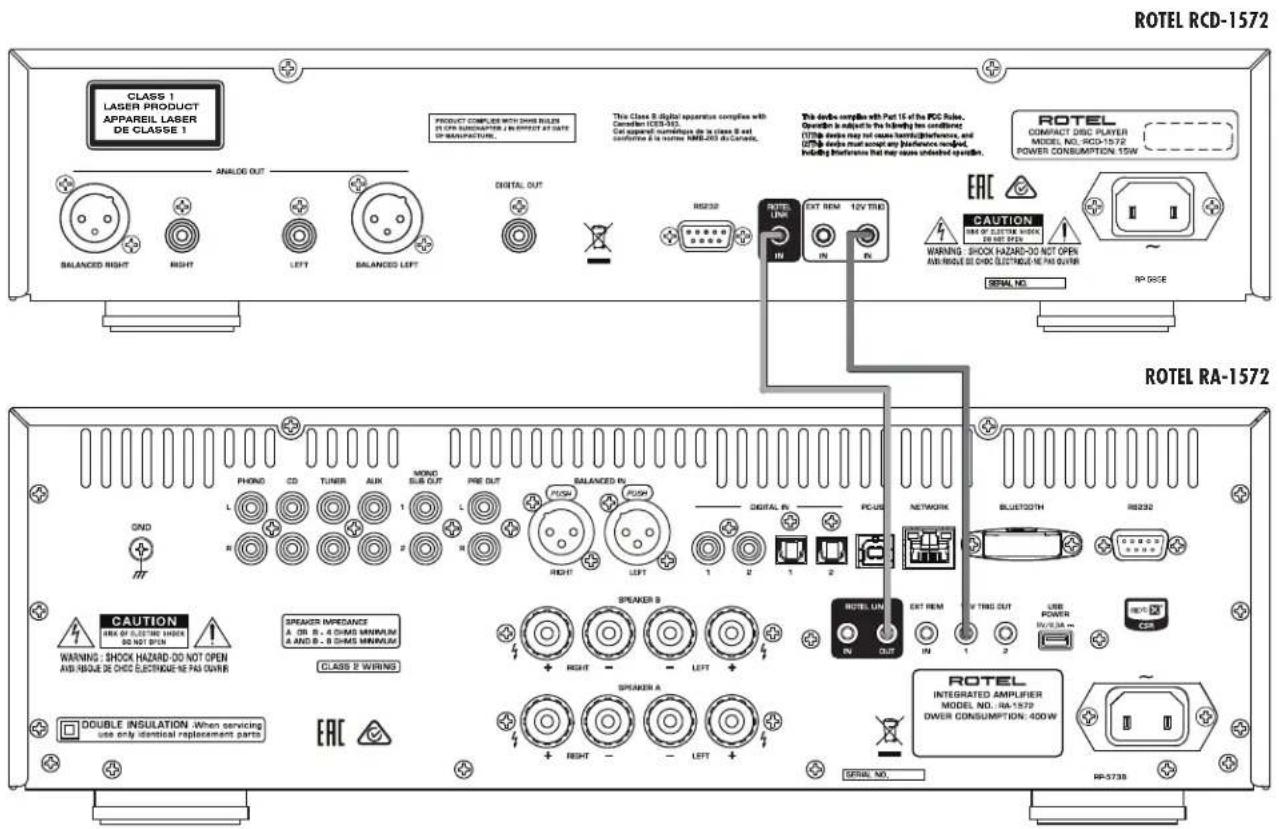

12-В триггерный вход 19

См. рис. 6

RCD-1572 можно включать триггерным сигналом уровня 12 В от предусилителя Rotel. Триггерный вход принимает любой сигнал управления (переменного или постоянного тока) напряжением от 3 до 30 Вольт. Пока сигнал присутствует, CD проигрыватель включен.

Когда сигнал пропадает, проигрыватель переходит в режим готовности. В этом режиме индикатор на передней панели светится, но дисплей погашен и аппарат находится в нерабочем состоянии.

ПРИМЕЧАНИЕ: Если Вы включаете и выключаете проигрыватель триггерным сигналом, оставьте кнопку питания POWER во включенном положении.

ПРИМЕЧАНИЕ: Если вы используете другие компоненты из новой серии с Rotel Link, пожалуйста используйте интерфейс Rotel Link для их включения и выключения. Не соединяйте их одновременно кабелями Rotel Link и 12-В триггерным. Дело в том, что 12-В триггерный сигнал на включение и выключение имеет приоритет над функцией Rotel Link.

Подсоединение выходов

RCD-1572 можно подсоединить к аналоговому аудио компоненту через аналоговый выход, либо к цифровому аудиокомпоненту (содержащему ЦАП или цифровой процессор) через коаксиальный цифровой выход, несущий необработанные цифровые данные.

ПРИМЕЧАНИЕ: Во избежание громкого шума, неприятного для Вас и Ваших колонок, выключайте проигрыватель прежде, чем производить любые соединения.

Аналоговые выходы 14

см. рус. 3 и рус. 4

Через аналоговые выходы, представляющий собой два гнезда типа RCA или два балансных XLR разъема, сигнал с RCD-1572 подается на аудио предусилитель, интегрированный усилитель или ресивер. Вы должны выбрать только один из способов аналогового подключения RCD-1572. Не подсоединяйте одновременно обе пары разъемов RCA и XLR.

Пользуйтесь высококачественными соединительными аудио кабелями. Соедините выход левого канала RCD-1572 с входом левого канала предусилителя или другого компонента. Соедините выход правого канала RCD-1572 с входом правого канала предусилителя или другого компонента.

Цифровой выход 15

см. рус. 5

Для подачи на внешний ЦАП или цифровой процессор требуется поток необработанных цифровых данных, не прошедших внутренний ЦАПRCD-1572. Такой поток обеспечивает цифровой выход RCD-1572. Подсоедините этот выход стандартным 75-Омным коаксиальным кабелем, предназначенным для передачи цифровых данных, к цифровому входу внешнего ЦАП.

Основные операции

Плеером RCD-1572 можно управлять как с передней панели, так и с прилагаемого пульта. Инструкции по использованию соответствующих кнопок приведены ниже. Большинство из них продублированы – и на передней панели, и на пульте. Однако имеется несколько исключений, которые указаны в Инструкции.

Пульт инфракрасного дистанционного управления (ДУ) 12

Прежде, чем пользоваться пультом, загрузите в него два элемента питания типа UM-4/AAA, входящие в комплект поставки. Снимите пластиковую крышку с обратной стороны пульта, установите элементы питания, соблюдая указанную внутри отсека полярность (+ и -), затем верните крышку на место.

Посылая команду, направляйте пульт в сторону ИК сенсора 12, находящегося рядом с дисплеем проигрывателя.

Дисплей 5

Дисплей с подсветкой на передней панели RCD-1572 отображает текущее состояние аппарата, активность различных функций, а также номера и время воспроизведения дорожек проигрываемого диска. Каждая из этих индикаций описана далее детально.

2

0:00:06

Tracks: 12

0:44:34

Загрузочный лоток для дисков 13

Моторизованный загрузчик диска расположен по центру RCD-1572 и принимает компакт-диски. Нажмите кнопку ЕJECT и поместите диск в лоток маркированной стороной вверх. Убедитесь, что диск попал точно в центр лотка. Диск можно вынуть, нажав на кнопку ЕJECT, как описано ниже.

Кнопки управления приводом плеера

Эти кнопки обеспечивают управление основными режимами транспорта дисков. Большинство из кнопок продублированы – и на передней панели, и на пульте. Однако имеется несколько исключений, которые указаны в Инструкции.

Кнопка ЕJECT 7⑤

Чтобы открыть механизм загрузки лотка нажмите на кнопку ЕJECT ▲. Поместите диск в лоток маркированной стороной вверх. Чтобы закрыть лоток, нажмите на кнопку ЕJECT ▲ еще раз.

Если диск полностью выдан, отображается надпись "No Disc". Если диск загружен, на дисплей выводится количество дорожек диска и время воспроизведения всего диска в минутах и секундах.

Кнопка PLAY 6⑤

Когда диск загружен, этой кнопкой ▶ запускается воспроизведение диска. В процессе воспроизведения дисплей отображает номер текущей дорожки и время, прошедшее с начала ее воспроизведения и светится индикатор «PLAY». Обычно воспроизведение начинается с первой дорожки. Однако, если до нажатия кнопки PLAY ▶ вы выбрали другую дорожку кнопками TRACK или DIRECT ACCESS (см. ниже), воспроизведение начнется с нее.

Кнопка STOP в Ⓔ

Нажмите на кнопку STOP ▪ для остановки воспроизведения. Нажмите на кнопку PLAY ▶ для возобновления воспроизведения с прежнего места. Если дважды быстро нажать кнопку STOP, воспроизведение останавливается, на дисплей выводится «STOP». Если нажать на кнопку PLAY ▶ после двукратного нажатия STOP ▪ воспроизведение диска вновь начнется с первой дорожки или с начала программы в режиме PROGRAM (см. ниже).

Кнопка PAUSE 9⑤

Временный останов воспроизведения диска. Диск продолжает вращаться, поэтому можно возобновить воспроизведение с места, где оно было остановлено. На дисплее светится индикатор PAUSE. Чтобы возобновить воспроизведение, нажмите на кнопку PAUSE еще раз или PLAY ▶.

Кнопки TRACK 11①

Эти кнопки используются для выбора треков на диске. Если идет воспроизведение диска, то нажатие правой кнопки TRACK▶бывает переход к началу следующей дорожки. Нажатие левой кнопки TRACK▶ вызывает переход к началу текущей дорожки, а два быстрых нажатия TRACK▶подряд – к началу предыдущей дорожки. Номер выбранной дорожки отображается на дисплее.

Выбор дорожки можно производить как во время воспроизведения, так и в режиме останова или программирования (см. ниже). Нажимайте непрерывно на кнопку TRACK, пока не появится нужный номер трека.

При воспроизведении программы – PROGRAM нажатие кнопок TRACK вызывает переход к следующей или предыдущей дорожке программы.

Цифровые кнопки, помеченные от "0" до "9", используются для прямого выбора дорожки с пульта, вместо того, чтобы добираться до нее путем перебора с помощью кнопок TRACK.

Первые девять дорожек выбираются простым нажатием кнопки, например, чтобы выбрать третью дорожку, нажмите кнопку "3".

Чтобы выбрать дорожку с номером больше 9, нажимайте подряд две цифровые кнопки.

ПРИМЕЧАНИЕ: Эта кнопка >10 не используется в RCD-1572.

Номер выбранной дорожки отображается на дисплее.

Кнопки SEARCH 10 F

С помощью этих кнопок осуществляется ускоренное воспроизведение в направлении вперед или назад. При однократном нажатии, диск движется с повышенной в 2х скоростью. При повторном нажатии кнопки произойдет переход к перемотке со скоростью 4X и 8X от нормальной. Нажатие кнопки PLAY вернет вас к нормальному воспроизведению. В то время как функция быстрого поиска активна, будет слышен звук высокоскоростного считывания.

Дополнительные функции

Эти функции обеспечивают дополнительные удобства при управлении RCD-1572, в том числе возможность запомнить группу треков для воспроизведения, повторить весь диск, программу или трек многократно, воспроизвести дорожки в случайном порядке, а также выбрать один из способов отображения времени воспроизведения.

Кнопка PROGRAM ©

только на пульте

Можно ввести в память проигрывателя программу воспроизведения, содержащую до 20-ти дорожек. Например, можно запрограммировать RCD-1572 на воспроизведение трека 5, затем трека 3, затем трека 8.

Для создания программы:

1. Вставьте диск в лоток. RCD-1572 считает содержание диска.
2. Нажмите кнопку PROG на пульте. На дисплее загорится индикатор PROGRAM и надпись "PROG-01", означающая, что проигрыватель ждет ввода номера первой дорожки.
3. При помощи кнопок DIRECT ACCESS введите номер первой дорожки программы. Номер запоминается автоматически. Нажмите кнопку PROG еще раз и надпись изменится на "PROG-02". Повторяя этот шаг, введите остальные дорожки программы с помощью кнопок DIRECT ACCESS.

После ввода программы RCD-1572 остается в режиме PROGRAM до тех пор, пока не будет выдан диск или же нажмете и удержите кнопку PROG в течение 3 секунд. При нажатии кнопки PLAY будет воспроизводиться не весь диск с начала, а введенная программа.

Когда программа PROGRAM занесена а память, большинство функций будет действовать для программы как для обычного диска. Например, нажатие кнопки TRACK вызовет переход не к следующей дорожке диска,

а к следующей дорожке программы. Кнопка REPEAT (см. ниже) вызовет повтор не диска, а программы.

ПРИМЕЧАНИЕ: Воспроизвести дорожки в случайном порядке нельзя, находясь в режиме программированного воспроизведения. Чтобы активировать кнопку Random плеер должен выйти из режима воспроизведения программы.

ПРИМЕЧАНИЕ: Прямой доступ к трекам не доступен в режиме PROGRAM.

Кнопка RANDOM ☐ ⑥

Этой кнопкой запускается проигрывание всех дорожек диска в случайном порядке. Когда все дорожки будут воспроизведены по одному разу, воспроизведение остановится, если не включен режим повтора (REPEAT). В противном случае воспроизведение будет продолжаться в случайном порядке до нажатия кнопки STOP.

Кнопка REPEAT ☐⑤

Повторное воспроизведение дорожки, диска или программы продолжается до тех пор, пока не будет отменено кнопкой REPEAT или STOP. Первое нажатие кнопки REPEAT включает режим повтора текущей дорожки. Второе нажатие включает режим повтора всего диска. Третье нажатие отменяет режим повтора.

Как отмечено выше, режим повтора может быть использован совместно с режимом воспроизведения в случайном порядке.

ПРИМЕЧАНИЕ: Режим повтора автоматически отменяется при выдаче диска из слота.

Кнопка TIME 4⑤

В процессе воспроизведения на дисплее отображается номер текущей дорожки и время, прошедшее с начала ее воспроизведения. Первое нажатие кнопки TIME меняет прошедшее время на оставшееся до конца дорожки. Второе нажатие кнопки TIME выводит на дисплей время, оставшееся до конца воспроизведения диска (или программы, если в память введена программа). Третье нажатие возвращает к обычным показаниям дисплея.

ПРИМЕЧАНИЕ: Если диск имеет CD текстовую информацию на нем, нажав на кнопку воспроизведения во время воспроизведения будет чередоваться между стандартной информации о диске и любых текстовых данных CD показывается на дисплее.

Разъем RS232 16

Усилителем RCD-1572 можно командовать по шине RS232 с компьютера, для интеграции в системы домашней автоматики. Вход RS232 принимает кабели со стандартными разъемами DB-9, которые обычно используются в кабельных сетях.

Обращайтесь к вашему авторизованному дилеру Rotel за дополнительной информацией по разъемам, кабельной разводке, ПО, и кодам команд для управления RCD-1572 от компьютера.

Rotel Link 17

См. Рус. 6

Этот 3.5-мм стерео разъем типа мини-джек (маркированный ROTEL LINK IN) позволяет опционно связываться с другими продуктами, совместимыми с шиной Rotel Link. Это позволяет соединенным по шине компонентам Rotel поддерживать связь друг с другом и управлять ими с помощью приложения Rotel App (доступного для скачивания с сайта iTunes® store).

Разъем EXT REM IN – вход электрического сигнала дистанционного управления 18

На это 3,5 мм гнездо, помеченное EXT REM IN, можно подать по кабелю сигнал от стандартного ИК-сенсора сторонних производителей, установленного в удаленной зоне. Такой прием полезен, когда усилитель находится не в главной комнате прослушивания, а помещен в скрытую стойку вместе с другими компонентами домашней автоматики; либо усилитель находится в комнате прослушивания, но в шкафу для аппаратуры с темными стеклами – словом, если сигнал с пульта не может попасть прямо на встроенный сенсор усилителя. О выносных сенсорах и их правильном подсоединении проконсультируйтесь у авторизованного дилера Rotel.

Дополнительные кнопки пульта ДУ

Кнопка MENU Ⓗ

только на пульте

Нажав на кнопку MENU, вы можете войти в меню настроек:

• DISPLAY DIMMER: Изменяет яркость дисплея.

- POWER LED DIMMER: Изменяет яркость индикатора питания.

ПРИМЕЧАНИЕ: Эти установки сохраняются постоянно, даже при выключении RCD-1572.

- VERSION: Выводит на дисплей номер текущей версии программного обеспечения.

• AUTO POWER OFF: RCD-1572 можно сконфигурировать так, чтобы он автоматически выключался, если не использовался в течение заданного периода времени. Если компакт-диск остановлен в течение заданного периода времени, в режиме «Auto Power Off» таймер переведет его в режим STANDBY. Время отсчитываемое таймером Auto Power Off будет сброшено, если компакт-диск начинает играть. По умолчанию Auto Power Off находится в положении DISABLE (отключено).

Допустимые установки – DISABLE, 30 минут, 60 минут, 90 минут.

ПРИМЕЧАНИЕ: Некоторые регионы требуют, чтобы значение по умолчанию AUTOMATIC POWER OFF составляло 20 минут. Это можно изменить в меню настроек для любой из доступных опций. По вопросам, связанным с настройками AUTOMATIC POWER OFF, обратитесь к авторизованному дилеру Rotel.

ПРИМЕЧАНИЕ: Некоторые устройства не могут обнаруживать аналоговые входные сигналы, и устройство может отключиться, если не обнаружен цифровой аудиоисточник или действие пользователя с помощью пульта дистанционного управления или передней панели. Обнаружение аналогового входного сигнала недоступно во всех моделях, что может привести к непреднамеренному отключению устройства. В этом случае таймер автоматического выключения питания должен быть установлен в положение DISABLE.

- EXIT: Выход из меню настроек.

На пульте нажмите кнопки UP/DOWN для смены содержания меню, затем нажмите ENT для ввода установок или для подтверждения.

ПРИМЕЧАНИЕ: В меню настроек SETUP можно войти также и без пульта. Нажмите и удержите кнопку STOP на передней панели в течение 5 секунд. Затем нажимайте кнопки TRACK для смены содержания меню, и потом нажмите STOP для ввода установок или для подтверждения.

Кнопка DIM ©

только на пульте

Нажимайте на кнопку DIM несколько раз для изменения яркости дисплея – DISPLAY.

ПРИМЕЧАНИЕ: Эти настройки, сделанные с помощью кнопка и Ⓗ – являются временными и не сохраняются после выключения питания.

Диагностика и устранение неполадок

Большинство неполадок в аудиосистемах происходит из-за неправильных соединений или неправильных установок органов управления. Если, несмотря на тщательную проверку соединений и установок, Вы не можете добиться звука от RCD-1572, просмотрите представленный ниже список.

Не светится индикатор питания

Когда кнопка питания RCD-1572 нажата, и вилка его шнура питания вставлена в сетевую розетку, должны светиться индикатор питания и основные элементы дисплея. Если они не светятся, проверьте наличие напряжения в сетевой розетке другим электроприбором, например, лампой. Убедитесь, что розетка не контролируется каким-либо выключателем, который в данный момент выключен.

Замена предохранителя

Если другой электроприбор, подключенный к той же розетке, работает, а RCD-1572 – нет, возможно, перегорел внутренний плавкий предохранитель проигрывателя. В этом случае обратитесь в авторизованную сервисную службу Rotel для его замены.

Нет звука

Проверьте кабели, подсоединяющие выход RCD-1572 к усилителю; тот ли вход выбран на усилителе; не включен ли на усилителе режим контроля сигнала, записываемого на магнитофон (Tape Monitor). Проверьте также подсоединение усилителя к колонкам.

Технические характеристики

Общие гармонические искажения THD + шум 0,002% на 1 кГц

Частотная характеристика (±0,5 дБ) 20 - 20000 Гц

Баланс стереоканалов ± 0,5 дБ

Разделение стереоканалов > 115 дБ на 10 кГц

Отношение сигнал/шум (IHF"A" взвеш) > 118 дБ

Динамический диапазон > 99 дБ

Цифро-аналоговые преобразователи Wolfson 24 bit / 192kHz DAC

Импеданс аналогового выхода

Небалансный (RCA) 2,2 В / 100 Ом

Балансный (XLR) 4,4 В / 200 Ом

Цифровой выход размах 0,5 В

Импеданс оконечной нагрузки 75 Ом

Требования к электропитанию 230 В, 50 Гц

Потребляемая мощность 15 Вт

Потребление в Standby < 0,5 Вт

Габариты (ШХВХГ) 431 x 104 x 320 мм

Высота передней панели 2U, 88,1 мм

Macca нетто 6,7 кг

Все технические характеристики соответствуют действительности на дату издания. Компания Rotel оставляет за собой право модернизировать изделия без предварительного уведомления.

Rotel и логотип Rotel HiFi – это зарегистрированные торговые марки Rotel Co., Ltd. Tokyo, Japan.

ROTEL®

The Rotel Co. Ltd.

Tachikawa Bldg. 1F.,
