| Producttype | Stereocd-speler/recorder |
| Merk en model | Rotel RCD-1570 |
| Voorpaneelhoogte | 88 mm (2U) |
| Voeding | 120V / 60Hz (VS) of 230V / 50Hz (Europa) |
| Verbruik | 15 watt |
| Digitaal-analoogomzetter | Wolfson |
| Frequentierespons | 20 Hz - 20 kHz (±0.5 dB) |
| Totale harmonische vervorming + ruis | 0.0045% @ 1 kHz |
| Signaal-ruisverhouding | > 100 dB |
| Dynamisch bereik | > 96 dB |
| Kanaalscheiding | > 98 dB @ 1 kHz |
| Analoge uitgangen | Asymmetrisch RCA : 2.0 V / 100 Ω ; Symmetrisch XLR : 4.0 V / 200 Ω |
| Digitale uitgang | Coaxiaal : 0.5 V piek-piek, impedantie 75 Ω |
| Ondersteunde formaten | CD-DA, MP3, WMA |
| Afspeelfuncties | Programmeren (20 tracks), willekeurig, herhalen, scannen, tijdweergave, vooruit/achteruit zoeken |
| Connectiviteit | Trigger-ingang 12V, Rotel Link (mini-jack 3,5 mm), EXT REMOTE IN, RS232 (computer), infrarood afstandsbediening |
| Laadtype | Gemotoriseerd, sleuf (slot-in) |
| Laserbeveiliging | Klasse 1 laserapparaat |
| Dubbele isolatie | Ja (dubbel vierkantsymbool) |
| Onderhoud en reiniging | Reinigen met een droge doek of stofzuiger; geen vloeistoffen gebruiken |
| Repareerbaarheid | Geen door de gebruiker te repareren onderdelen; neem contact op met een erkende technicus |
Veelgestelde vragen - RCD1570 ROTEL
Gebruikersvragen over RCD1570 ROTEL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Cd-speler/recorder in PDF-formaat gratis! Vind uw handleiding RCD1570 - ROTEL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RCD1570 van het merk ROTEL.
GEBRUIKSAANWIJZING RCD1570 ROTEL
Gebruikershandleiding
Bij het maken van de verbindingen:
√ Zorg dat niet alleen de RCD-1570, maar de gehele installatie uitstaat, als nog niet alle verbindingen gemaakt zijn.
√ Zorg dat niet alleen de RCD-1570, maar de gehele installatie ook uitstaat, als u verbindingen gaat wijzigen.
Wij raden u ook aan om
√ de volumeregelaar van de (voor)versterker geheel dicht te draaien (volkomen linksom) wanneer u uw eindversterker aan- of uitzet.
Note importanti
Nettogewicht 6,7 kg.

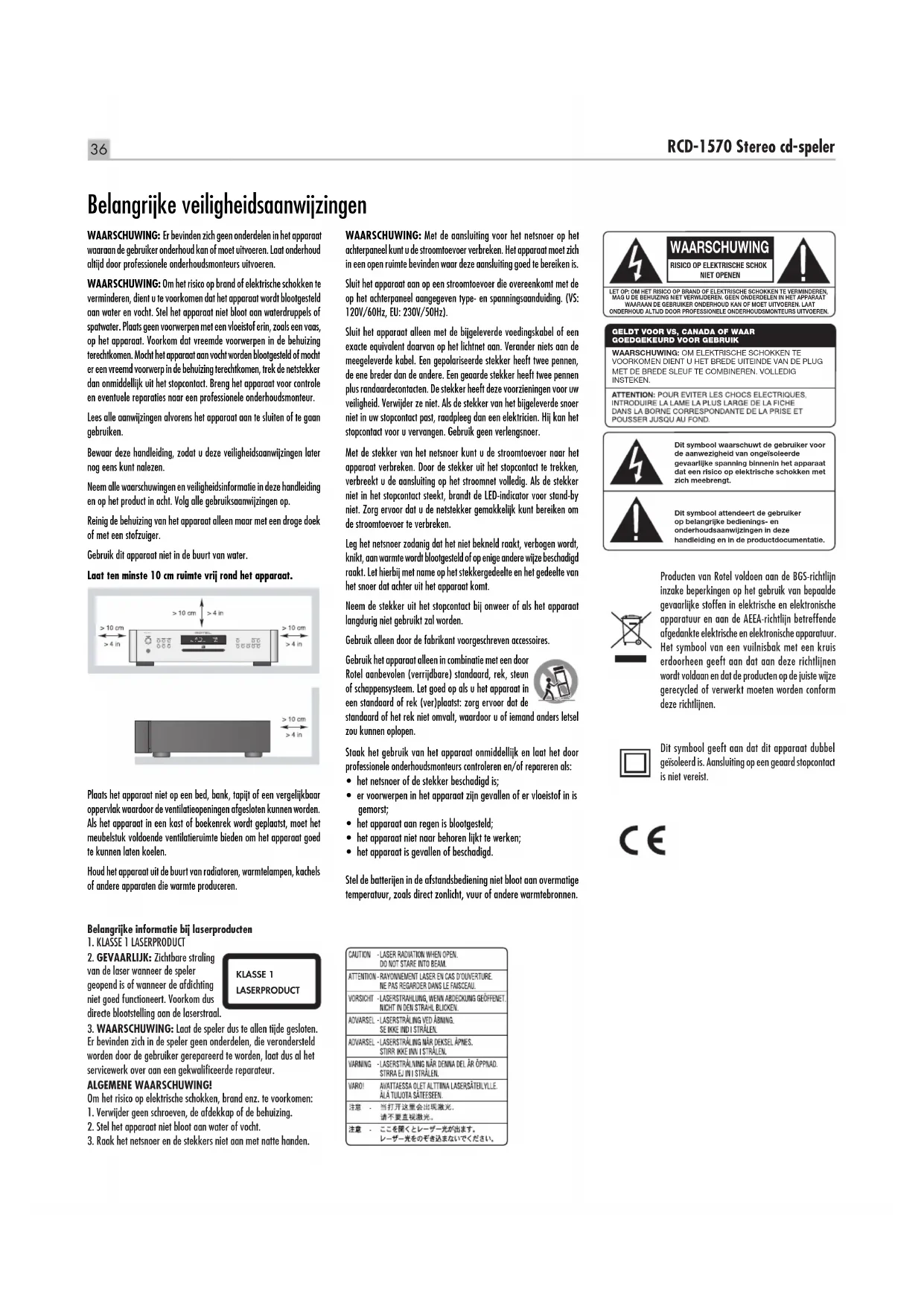

Belangrijke veiligheidsaanwijzingen
WAARSCHUWING: Er bevinden zich geen onderdelen in het apparaat waaraan de gebruiker onderhoud kan of moet uitvoeren. Laat onderhoud altijd door professionele onderhoudsmonteurs uitvoeren.
WAARSCHUWING: Om het risico op brand of elektrische schokken te verminderen, dient u te voorkomen dat het apparaat wordt blootgesteld aan water en vocht. Stel het apparaat niet bloot aan waterdruppels of spatwater. Plaats geen voorwerpen met een vloeistof erin, zoals een vaas, op het apparaat. Voorkom dat vreemde voorwerpen in de behuizing terechtkomen. Mocht het apparaat aan vocht worden blootgesteld of mocht er een vreemd voorwerp in de behuizing terechtkomen, trek de netstekker dan onmiddellijk uit het stopcontact. Breng het apparaat voor controle en eventuele reparaties naar een professionele onderhoudsmonteur.
Lees alle aanwijzingen alvorens het apparaat aan te sluiten of te gaan gebruiken.
Bewaar deze handleiding, zodat u deze veiligheidsaanwijzingen later nog eens kunt nalezen.
Neem alle waarschuwingen en veiligheidsinformatie in deze handleiding en op het product in acht. Volg alle gebruiksaanwijzingen op.
Reinig de behuizing van het apparaat alleen maar met een droge doek of met een stofzuiger.
Gebruik dit apparaat niet in de buurt van water.
Laat ten minste 10 cm ruimte vrij rond het apparaat.
Plaats het apparaat niet op een bed, bank, tapijt of een vergelijkbaar oppervlak waardoor de ventilatieopeningen afgesloten kunnen worden. Als het apparaat in een kast of boekenrek wordt geplaatst, moet het meubelstuk voldoende ventilatieruimte bieden om het apparaat goed te kunnen laten koelen.
Houd het apparaat uit de buurt van radiatoren, warmtelampen, kachels of andere apparaten die warmte produceren.
WAARSCHUWING: Met de aansluiting voor het netsnoer op het achterpaneel kunt u de stroomtoevoer verbreken. Het apparaat moet zich in een open ruimte bevinden waar deze aansluiting goed te bereiken is.
Sluit het apparaat aan op een stroomtoevoer die overeenkomt met de op het achterpaneel aangegeven type- en spanningsaanduiding. (VS: 120V/60Hz, EU: 230V/50Hz).
Sluit het apparaat alleen met de bijgeleverde voedingskabel of een exacte equivalent daarvan op het lichtnet aan. Verander niets aan de meegeleverde kabel. Een gepolariseerde stekker heeft twee pennen, de enre breder dan de andere. Een geaarde stekker heeft twee pennen plus randaardecontacten. De stekker heeft deze voorzieningen voor uw veiligheid. Verwijder ze niet. Als de stekker van het bijgeleverde snoer niet in uw stopcontact past, raadpleeg dan een elektricien. Hij kan het stopcontact voor u vervangen. Gebruik geen verlengsnoer.
Met de stekker van het netsnoer kunt u de stroomtoevoer naar het apparaat verbreken. Door de stekker uit het stopcontact te trekken, verbreekt u de aansluiting op het stroomnet volledig. Als de stekker niet in het stopcontact steekt, brandt de LED-indicator voor stand-by niet. Zorg ervoor dat u de netstekker gemakkelijk kunt bereiken om de stroomtoevoer te verbreken.
Leg het netsnoer zodanig dat het niet bekneld raakt, verbogen wordt, knikt, aan warmte wordt blootgesteld of op enige andere wijze beschadigd raakt. Let hierbij met name op het stekkergedeelte en het gedeelte van het snoer dat achter uit het apparaat komt.
Neem de stekker uit het stopcontact bij onweer of als het apparaat langdurig niet gebruikt zal worden.
Gebruik alleen door de fabrikant voorgeschreven accessoires.
Gebruik het apparaat alleen in combinatie met een door Rotel aanbevolen (verrijdbare) standaard, rek, steun of schappensysteem. Let goed op als u het apparaat in een standaard of rek (ver)plaatst: zorg ervoor dat de standaard of het rek niet omvalt, waardoor u of iemand anders letsel zou kunnen oplopen.
Staak het gebruik van het apparaat onmiddellijk en laat het door professionele onderhoudsmonteurs controleren en/of repareren als:
- het netsnoer of de stekker beschadigd is;
- er voorwerpen in het apparaat zijn gevallen of er vloeistof in is gemorst;
- het apparaat aan regen is blootgesteld;
- het apparaat niet naar behoren lijkt te werken;
- het apparaat is gevallen of beschadigd.
Stel de batterijen in de afstandsbediening niet bloot aan overmatige temperatuur, zoals direct zonlicht, vuur of andere warmtebronnen.
LET OP: OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING NIET VERWIJDEREN. GEEN ONDERDELEN IN HET APPARAAT WAARAAN DE GEBRUIKER ONDERHOUD KAN OF MOET UITVOEREN. LAAT ONDERHOUD ALTIJD DOOR PROFESSIONELE ONDERHOUDSMONTEURS UITVOEREN.
GELDT VOOR VS, CANADA OF WAAR GOEDGEKEURD VOOR GEBRUIK
WAARSCHUWING: OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN DIENT U HET BREDE UITEINDE VAN DE PLUG MET DE BREDE SLEUF TE COMBINEREN. VOLLEDIG INSTEKEN.
ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.
Dit symbool waarschuwt de gebruiker voor de aanwezigheid van ongeïsoleerde gevaarlijke spanning binnenin het apparaat dat een rlslo op elektrische schokken met zich meebrengt.
Dit symbool attendeert de gebruiker op belangrijke bedienings- en onderhoudsaanwijzingen in deze handleiding en in de productdocumentatie.
Producten van Rotel voldoen aan de BGS-richtlijn inzake beperkingen op het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur en aan de AEEA-richtlijn betreffende afgedankte elektrische en elektronische apparatuur. Het symbool van een vuilnisbak met een kruis erdoorheen geeft aan dat aan deze richtlijnen wordt voldaan en dat de producten op de juiste wijze gerecycled of verwerkt moeten worden conform deze richtlijnen.
Dit symbool geeft aan dat dit apparaat dubbel geïsoleerd is. Aansluiting op een geaard stopcontact is niet vereist.
Belangrijke informatie bij laserproducten
- KLASSE 1 LASERPRODUCT
- GEVAARLIJK: Zichtbare straling van de laser wanneer de speler geopend is of wanneer de afdichting niet goed functioneert. Voorkom dus directe blootstelling aan de laserstraat
- WAARSCHUWING: Laat de speler dus te allen tijde gesloten. Er bevinden zich in de speler geen onderdelen, die verondersteld worden door de gebruiker gerepareerd te worden, laat dus al het servicewerk over aan een gekwalificeerde reparateur.
Om het risico op elektrische schokken, brand enz. te voorkomen:
- Verwijder geen schroeven, de afdekkap of de behuizing.
- Stel het apparaat niet bloot aan water of vocht.
- Raak het netsnoer en de stekkers niet aan met natte handen.
Afbeelding 1: Bedieningselementen en aansluitingen 3
Afbeelding 2: Afstandsbediening RR-D98 3
Afbeelding 3: Analoge uitgangen en 12V-triggeringang 4
Afbeelding 4: Gebalanceerde uitgangen 4
Afbeelding 5: Digitale uitgangen 5
Belangrijke veiligheidsaanwijzingen. 36
Over Rotel....37
Over de RCD-1570 37
Aan de slag 38
Enkele voorzorgsmaatregelen 38
Plaatsing 38
Verklaring van de bedieningselementen 38
Aansluiting op het stroomnet en bediening....38
AC-voedingsingang 24 38
AAN/UIT-knop en -indic □ en toetsen ON en OFF op de afstandsbediening Ⓐ 38
12V-triggeringang 38
Uitgangen 39
Analoge uitgangen 39
Digitale uitgang 19 39
Bediening 39
Infrarood afstandsbediening ☐ 39
Display 39
Sleuf voor cd 12 39
De basisbedieningstoetsen 39
PLAY-toets 39
STOP-toets 14 39
PAUZE-toets 39
Toetsen Vorige track/Volgende track 18 17 0 39
Genummerde toetsen 40
Toetsen Achteruit spoelen/Vooruit spoelen 734 40
EJECT-toets 40
Aanvullende functies 40
Programmeertoets 40
REVIEW-toets 31 40
CLEAR-toets 41
RANDOM-toets 41
REPEAT-toets 41
SCAN-toets 10 C 41
TIME-toets 41
Aansluiting voor een externe afstandsbediening 41
Afstandsbedieningstoetsen voor geavanceerde functies ....41
De toets SETUP 41
De toets "DIM" 42
Problemen oplossen 42
De AAN/UIT-indicator brandt niet 42
De zekering vervangen 42
Geen geluid 42
Meer dan 50 jaar geleden is ons verhaal begonnen. Door de jaren heen hebben we met onze producten honderden prijzen gewonnen en hebben honderdduizenden mensen van onze producten kunnen genieten. Mensen die net als u hoogwaardige apparatuur voor home-entertainment op waarde kunnen schatten.
Rotel is opgericht door een familie met passie voor muziek, die hifiapparatuur van de allerhoogste kwaliteit is gaan maken. Na al die jaren is die passie er nog steeds. Nog altijd is ons doel meerwaarde bieden aan muziekliefhebbers en hifi-kenners, ongeacht hun budget. Dit doel wordt gedeeld door alle medewerkers van Rotel.
De ontwikkelaars van Rotel werken als één team samen. Ze luisteren zorgvuldig naar elk nieuw product en blijven het bijschaven tot het aan hun hoge eisen voldoet. Ze kunnen componenten van overal ter wereld kiezen om het optimale product te maken, zoals condensatoren uit het Verenigd Koninkrijk en Duitsland, halfgeleiders uit Japan of de VS, maar de ringkerntransformatoren worden altijd in Rotels eigen fabrieken vervaardigd.
Het milieu gaat ons allemaal aan het hart. Omdat er steeds meer elektronica wordt geproduceerd die ooit ook weer zal worden afgedankt, wordt het voor fabrikanten steeds belangrijker er alles aan te doen producten zo te ontwerpen dat deze het milieu zo min mogelijk belasten.
Bij Rotel zijn we er trots op dat we hieraan ons steentje kunnen bijdragen. Een voorbeeld daarvan is dat we zijn overgestapt op speciaal soldeermiddel dat voldoet aan de BGS-richtlijn, waardoor er in onze elektronica-apparatuur minder lood wordt verwerkt. En onze klasse D-versterkers (niet de D van digitaal) zijn nu vijf keer efficiënter dan hun voorgangers, zonder dat er concessies worden gedaan op het vermogen of de prestaties. Deze producten worden niet heet, verspillen vrijwel geen energie, zijn goed voor het milieu en klinken ook nog eens beter.
En tot slot is deze handleiding op kringlooppapier gedrukt.
Wij beseffen dat dit slechts kleine stapjes zijn, maar deze zijn wel belangrijk. En wij blijven naar nieuwe methoden en materialen zoeken om nog schoner en groener te kunnen produceren.
Namens Rotel willen wij u bedanken dat u dit product hebt aangeschaft. Wij weten zeker dat u er vele jaren plezier van zult hebben.
Over de RCD-1570
Eigenlijk is de RCD-1570 maar voor één ding ontwikkeld: een zo gedetailleerd en genuanceerd mogelijke geluidsweergave realiseren voor allerlei soorten cd's. Of het nu een conventionele cd is of een cd met MP3- of WMA-bestanden, de RCD-1570 geeft alle opnames op de cd natuurgetrouw weer.
Bij het ontwikkelen van de RCD-1570 heeft het ontwerpteam zich absoluut niet beperkt tot de gebruikelijke meetbare technische prestatiekenmerken. Luisterpanels zijn honderden uren aan het werk geweest om de audioprestaties te finetunen en de componenten te kiezen die het beste geluid opleveren en de muziek zo weergeven dat alle emotie die erin besloten ligt, optimaal tot uiting komt. Alles wat de artiest en de studiotechnici op de cd zetten, wordt door de RCD-1570 optimaal weergegeven.
In de RCD-1570 is geavanceerde hardware toegepast. De digitaalanaloogomzetter (DAC) komt van de wereldberoemde Britse fabrikant Wolfson. Deze zeer hoogwaardige stereo-DAC is specifiek ontworpen voor audiotoepassingen als cd, dvd en home-theatersystemen.
In combinatie met het 'Balanced Design' van Rotel zorgt dit ervoor dat de RCD-1570 de allerbeste geluidsweergave levert. Combineer deze cdspeler van Rotel met een hoogwaardig audiosysteem en u bent verzekerd van vele jaren luisterplezier.
Aan de slag
Een paar voorzorgsmaatregelen
WAARSCHUWING: Om schade aan uw systeem te voorkomen, dient u ALLE componenten in het systeem uit te schakelen alvorens componenten aan te sluiten of los te koppelen. Schakel de systeemcomponenten pas weer in als u zeker weet dat alles goed en stevig is aangesloten.
Lees deze handleiding zorgvuldig. U vindt hierin niet alleen instructies voor het installeren en het gebruik van deze cd-speler, maar ook waardevolle informatie over verschillende systeemconfiguraties voor de RCD-1570 en algemene informatie om uw systeem optimaal te laten presteren. Mocht u nog vragen hebben, neem dan contact op met uw officiële Rotel-verkoper. Natuurlijk kunt u met uw vragen en opmerkingen ook rechtstreeks bij Rotel terecht.
Bewaar de doos waarin de RCD-1570 afgeleverd is, evenals alle bijgesloten verpakkingsmaterialen voor eventueel toekomstig gebruik. Als u de RCD-1570 niet in de originele verpakking verzendt of verhuist, kan dit tot ernstige schade leiden die niet door de garantie wordt gedekt.
Vul de registratiekaart in, als die in de verpakking zit, en stuur hem op. Bewaar ook de originele aankoopbon. Hiermee kunt u de aankoopdatum aantonen als u aanspraak zou moeten doen op de garantie.
Plaatsing
Gebruik uw gezond verstand als u de RCD-1570 in een kast of op andere apparatuur plaatst. Controleer of het schap of de kast bestand is tegen het gewicht. Plaats geen andere apparaten bovenop de RCD-1570. Zet de cd-speler niet ergens neer waar deze aan overmatige warmte kan worden blootgesteld, zoals bovenop een zware versterker of vlakbij een warmtestraler. Het is beter de cd-speler niet in de nabijheid van trillingsbronnen, zoals luidsprekers, te plaatsen.
Verklaring van de bedieningselementen
In deze handleiding ziet u afbeeldingen van de voor- en achterkant van de cd-speler en van de afstandsbediening RR-D98. De bedieningselementen en aansluitingen in de illustraties zijn gekenmerkt met een cijfer of een letter. Deze worden in de rest van deze handleiding gebruikt ter verklaring van het element of de aansluiting in kwestie. De bedieningselementen en aansluitingen aan de voor- en achterkant van de cd-speler worden gekenmerkt door een cijfer, bijvoorbeeld 1. De bedieningselementen op de afstandsbediening worden aangegeven met een letter, zoals 2.
Aansluiting op het stroomnet en bediening
AC-voedingsingang 24
In de fabriek is de RCD-1570 geconfigureerd voor de specifieke netspanning in het land van aankoop, d.w.z. 120 V of 230 V. De AC-lijnconfiguratie is aangegeven op een plaatje op het achterpaneel.
OPMERKING: Als u uw cd-speler naar een ander land verhuist, dient u deze mogelijk opnieuw te configureren voor gebruik met een andere lijnspanning. Probeer deze conversie niet zelf uit te voeren. Als u de behuizing van de RCD-1570 opent, wordt u blootgesteld aan gevaarlijke spanning. Raadpleeg een professionele onderhoudsmonteur of de onderhoudsafdeling van Rotel voor informatie.
OPMERKING: Sommige producten zijn bestemd voor verkoop in meer dan één land en worden daarom met meer dan één netsnoer geleverd. Gebruik uitsluitend het voor uw land of regio geschikte snoer.
Sluit de RCD-1570 rechtstreeks aan op een stopcontact of op de geschakelde uitgang van een andere component van uw audiosysteem. Gebruik geen verlengsnoer.
Controleer of de AAN/UIT-knop aan de voorkant van de RCD-1570 uitgeschakeld is (in de stand 'uit'). Sluit vervolgens het bijgeleverde netsnoer op de AC-voedingsingang aan de achterkant van de cd-speler aan en steek de stekker in het stopcontact.
Als u langdurig van huis bent, bijvoorbeeld als u op vakantie gaat, is het verstandig de netstekker van uw cd-speler (evenals die van andere audio- en videocomponenten) uit het stopcontact te nemen.
AAN/UIT-knop en -indic □ en toetsen ON en OFF op de afstandsbediening Ⓐ
De AAN/UIT-knop bevindt zich op het frontpaneel van uw cd-speler. Druk de knop in om de cd-speler in te schakelen. De ring rond de knop wordt verlicht en het display gaat branden ten teken dat de cd-speler ingeschakeld is. Druk nogmaals op de knop (zodat deze 'uit' springt) om de cd-speler uit te schakelen.
Als de AAN/UIT-knop is ingedrukt (in de stand 'aan'), kunt u met de toetsen ON en OFF op de afstandsbediening de cd-speler activeren of deze in stand-bymodus zetten. In de stand-bymodus blijft de ring rond de AAN/UIT-knop verlicht, maar het display wordt uitgeschakeld.
OPMERKING: Als u uw cd-speler met behulp van een schakelaar op het stopcontact aan en uit zet, moet u de AAN/UIT-knop op de cd-speler in de stand 'AAN' laten staan. Zodra de cd-speler stroom ontvangt, start het apparaat volledig op.
OPMERKING: Breng de zelfklevende ring aan over het licht rondom de AAN/UIT-knop als u het blauwe licht te fel vindt.
12V-triggeringang 23
De RCD-1570 kan geactiveerd worden met een triggersignaal van 12 Volt. De triggeringang accepteert alle besturingssignalen (gelijk- of wisselstroom) van 3 tot en met 30 Volt. Als er een kabel op de 12V-ingang is aangesloten en er een triggersignaal aanwezig is, wordt de RCD-1570 ingeschakeld. Als het triggersignaal uitgeschakeld wordt, schakelt de cd-speler over naar de stand-bymodus. De AAN/UIT-indicator op het frontpaneel van de cd-speler blijft branden, maar het display wordt donker en de cd-speler reageert niet op bedieningscommando's.
OPMERKING: Laat bij het gebruik van de 12V-triggerfunctie, de AAN/UIT-knop in de stand AAN staan.
Uitgangen
De RCD-1570 biedt de keuze uit twee verschillende soorten uitgangssignalen: een analoog uitgangssignaal vanaf de ingebouwde D/A-omzetter voor gebruik bij conventionele analoge audiocomponenten en een onbewerkt digitaal signaal via de digitale coax-uitgang voor gebruik in combinatie met externe D/A-omzetters of digitale processoren.
OPMERKING: Om harde geluiden te voorkomen waardoor uw luidsprekers beschadigd kunnen raken, is het beter alle systeemcomponenten uit te schakelen alvorens iets aan te sluiten.
Analoge uitgangen 18
Zie figuur 3 en 4
Een paar standaard RCA-jackpluggen en gebalanceerde XLR-connectoren leveren een analoog uitgangssignaal vanaf de RCD-1570 naar de broningangen van een voorversterker, geïntegreerde versterker of receiver. Kies één methode voor analoge aansluiting vanaf de RCD-1570. Sluit de RCA- en XLR-aansluitingen niet tegelijkertijd aan.
Maak gebruik van hoogwaardige audiokabels. Verbind de linker- en rechterkanaaluitgangen van de RCD-1570 met de bijbehorende ingangen op de voorversterker of een andere component.
Digitale uitgang 19
Zie figuur 5
Voor het gebruik van een externe D/A-omzetter of een andere digitale processor hebt u onbewerkte digitale data vanaf de RCD-1570 nodig. Sluit met een standaard digitale coaxkabel van 75 Ohm de digitale uitgang van de RCD-1570 aan op de digitale ingangsconnector van de externe D/A-omzetter.
Bij het afspelen van CD-DA-discs of cd's met MP3- of WMA-bestanden levert de digitale uitgang PCM-data.
OPMERKING: Bij het afspelen van een HDCD-disc verschijnt 'HDCD' in het display. De analoge uitgang is echter niet HDCD-gedecodeerd.
Bediening
De RCD-1570 kan met de toetsen op zowel het frontpaneel van de speler als op de bijgeleverde infrarood afstandsbediening bediend worden. Hieronder vindt u daarover nadere uitleg. De meeste toetsen vindt u zowel op het frontpaneel van de speler als op de infrarood afstandsbediening. Er zijn echter enkele uitzonderingen. Deze worden ook hieronder beschreven.
Infrarood afstandsbediening 8
Voordat u de afstandsbediening kunt gebruiken, moet u eerst de twee bijgeleverde UM 4/AAA-batterijen plaatsen. Verwijder daarvoor het kunststof kapje aan de achterkant van de afstandsbediening, plaats de batterijen (let op de + en de -) en plaats het kapje weer terug op zijn plek.
Om gebruik te maken van de afstandsbediening, dient u op de infraroodsensor te richten, die zich in de linker onderhoek van de voorzijde bevindt.
Display 5
Het verlichte display op het frontpaneel van de RCD-1570 biedt informatie over de status van de cd-speler, speciale functies en nummer-/ tijdsinformatie voor de cd die wordt afgespeeld. Dit wordt hieronder in meer detail beschreven.
Sleuf voor cd 12
Om een cd af te spelen, steekt u deze in de sleuf in het midden van de RCD-1570; vervolgens wordt de cd vanzelf naar binnen getrokken. Plaats de cd met het label omhoog in de sleuf. Na het laden van de cd wordt op het display getoond hoeveel nummers (of 'tracks') er op de cd staan.
De basisbedieningstoetsen
Met deze toetsen kunt u de hieronder getoonde basisfuncties van de cd-speler bedienen. Tenzij er hieronder uitdrukkelijk iets anders vermeld staat, kunt u alle functies zowel met de toetsen op het frontpaneel van de RCD-1570 als met de afstandsbediening bedienen.
PLAY-toets 13 F
Druk nadat de cd geladen is op de toets PLAY om het afspelen van de cd te starten. Het nummer van de track die wordt afgespeeld en de verstreken tijd verschijnen in het display, samen met de melding PLAY. Normaal gesproken start het afspelen bij het eerste nummer. U kunt echter ook een ander nummer kiezen met de toetsen Vorige track/Volgende track of met de genummerde toetsen op de afstandsbediening (zie hieronder) alvorens op de PLAY-toets te drukken om het gekozen nummer af te spelen.
STOP-toets 14 E
Druk eenmaal op de STOP-toets ■ om het afspelen van de cd te stoppen. Als u nu op de toets PLAY▶drukt, wordt het afspelen van de cd hervat vanaf het punt waar de cd gestopt was. Als u tweemaal op de toets STOP ■. drukt, stopt het afspelen van de cd, verschijnt de melding STOP op het display en worden geprogrammeerde selecties gewist (zie hieronder). Als u op de toets PLAY▶drukt nadat u tweemaal op de toets STOP ■veemaal hebt gedrukt, start het afspelen van de cd vanaf het eerste nummer.
PAUZE-toets 15 N
Met de toets PAUSE ^III wordt het afspelen tijdelijk gestopt, om het later vanaf de huidige positie te kunnen hervatten. De cd blijft draaien. De melding PAUSE verschijnt in het display. Druk op de PLAY-toets ▶ / PAUSE-toets ^II om het afspelen van de cd te hervatten.
Toetsen Vorige track/Volgende track 16 17 0
Met deze toetsen kunnen bepaalde tracks op de cd worden gekozen. Als u tijdens het afspelen van een cd op de toets ▶ (Molgende track) drukt, start het volgende nummer. Door op de toets t ▶ (Morige track) te drukken, springt u terug naar het begin van het huidige nummer. Door snel tweemaal na elkaar op de toets t ▶ drukken, springt u terug naar het begin van het vorige nummer. Het nummer van deze track verschijnt op het display.
Deze toetsen worden ook gebruikt om een nummer te selecteren voordat de PLAY-toets wordt ingedrukt of tijdens het in het geheugen opslaan van nummers voor het maken van afspeellijsten in de PROGRAM-modus (zie hieronder). U kunt tracks selecteren door de toetsen Vorige track/ Volgende track net zo vaak in te drukken totdat u de gewenste track bereikt.
In de PROGRAM-modus kunt u met de toetsen Vorige track/Volgende track vooruit of terug gaan naar het volgende nummer in de afspeellijst.
Genummerde toetsen G
Betreft alleen op de afstandsbediening
Deze elf genummerde toetsen (1 t/m 0 en >10) worden gebruikt om met de afstandsbediening rechtstreeks een nummer op te roepen in plaats van de nummers met de toetsen Vorige track/Volgende track een voor een te doorlopen.
U kunt de eerste tien nummers op een cd selecteren door op de betreffende toets te drukken. Als u bijvoorbeeld het derde nummer op de cd wilt afspelen, drukt u op de toets met het nummer 3 op de afstandsbediening. Wilt u nummer 10 beluisteren, druk dan op de toets met het nummer 0.
Om tracks met een nummer hoger dan 10 te selecteren, gebruikt u de toets >10. Als u bijvoorbeeld nummer 14 op de cd wilt selecteren, drukt u op de toets >10, gevolgd door de toets met het nummer 4. Om track 23 op de cd te selecteren, drukt u tweemaal op de toets >10, gevolgd door de toets met het nummer 3. De nummeraanduiding van de geselecteerde track wordt in het midden van het display getoond.
U kunt de genummerde toetsen ook gebruiken tijdens de PROGRAMmodus, om nummers in het geheugen op te slaan (zie de paragraaf over de programmeertoets).
Toetsen Achteruit spoelen/Vooruit spoelen 7 M
Met de toetsen ▶n koutu de cd die wordt afgespeeld snel vooruit en achteruit spoelen. Als u eenmaal op de toets ▶f drukt, wordt de cd op 2x de normale snelheid afgespeeld of teruggedraaid. Dit verdubbelt telkens als u op de toets ▶f drukt, tot 4, 8, 16 en uiteindelijk 32x de normale snelheid. Als u daarna nog een keer op de toets ▶f drukt, of als u de toets Play ▶indrukt, speelt de RCD-1570 de cd weer op normale snelheid af. Tijdens het drukken op de toets ▶f hoeb u dat het geluid op hogere snelheid wordt afgespeeld.
EJECT-toets 6 D
Als u een cd in de sleuf 12 aan de voorkant van de speler hebt geplaatst, wordt deze automatisch naar binnen getrokken. U kunt de cd weer laten uitwerpen door te drukken op de EJECT-toets op het frontpaneel 5 of op de afstandsbediening D.
Als u per ongeluk een van deze toetsen hebt ingedrukt, druk er dan nogmaals op om de cd opnieuw te laden.
Aanvullende functies
Deze toetsen bieden aanvullende functies voor de RCD-1570, zoals afspeellijsten maken, het afspelen van een cd, een afspeellijst of een enkel nummer herhalen, de nummers op een cd in willekeurige volgorde afspelen, automatisch de eerste 10 seconden van een nummer afspelen en de mogelijkheid verschillende tijdsweergaven te selecteren.
Programmeertoets 2 K
Met de toets PROG kunt u meer dan 20 tracks van de actuele cd in het geheugen opslaan om ze in een specifieke volgorde af te spelen. U zou bijvoorbeeld de RCD-1570 eerst nummer 5 kunnen laten afspelen en daarna nummer 3, gevolgd door nummer 8.
OPMERKING: Er kunnen geen afspeellijsten ingesteld worden voor cd's met MP3- of WMA-bestanden.
Een afspeellijst programmeren:
- Plaats een cd in de sleuf in het frontpaneel van de speler. De RCD-1570 leest de inhoud van de cd. Om tijdens het programmeren naar de nummers te luisteren, kunt u op de PLAY-toets drukken.
- Druk op de toets PROG op het frontpaneel van de speler of op de afstandsbediening. De melding PROGRAM gaat branden in het display, plus 'P:00' ten teken dat de cd-speler wacht op het eerste nummer dat in het geheugen moet worden opgeslagen.
- Om nummers vanaf de afstandsbediening te programmeren, voert u het nummer van de eerste gewenste track in met de genummerde toetsen 6. Het door u geselecteerde nummer wordt automatisch in het geheugen opgeslagen en de melding op het display verandert in 'P:01', ten teken dat er één nummer in het geheugen staat. Voer de overige nummers van uw keuze in met de genummerde toetsen. Let op: u hoeft niet op de programmeertoets te drukken. Zodra u een nummer selecteert, wordt dit in het geheugen opgeslagen.
- Om nummers via het frontpaneel van het apparaat te programmeren, start het afspelen van de cd en druk op de programmeertoets. Selecteert u het eerste gewenste track met de toetsen Vorige track/Volgende track 18 17 en druk op de programmeertoets. Om extra tracks te programmeren, selecteert u deze met de toetsen Vorige track/Volgende track; druk telkens nadat u een nummer hebt geselecteerd op de programmeertoets. Om te beginnen met het spelen het programma nadat u alle gewenste tracks selecteert, druk op de PLAY-toets en dan het eerste track wordt afgespeeld.
Nadat u een afspeellijst hebt geprogrammeerd, blijft de RCD-1570 in de PROGRAM-modus staan totdat u de cd uitwerpt of tweemaal na elkaar op de STOP-toets ■ drukt. Als u, terwijl de RCD-1570 in de PROGRAM-modus staat, op de PLAY-toets ▶ drukt, wordt de afspeellijst afgespeeld in plaats van de hele cd. Het afspelen begint dan met het eerste nummer op de afspeellijst.
Als u een afspeellijst geprogrammeerd hebt, werken de meeste functies die normaal gesproken op de hele cd van invloed zijn alleen nog maar voor de afspeellijst. Zo gaat u nu met de toetsen Vorige track/Volgende track bijvoorbeeld naar het volgende of vorige nummer in de afspeellijst en niet naar het volgende of vorige nummer op de cd. En met de REPEAT-toets (zie hieronder) wordt nu de afspeellijst herhaald en niet de hele cd.
OPMERKING: Bij afspeellijsten is de functie voor willekeurig afspelen niet beschikbaar.
REVIEW-toets 31
Met deze toets kunt u de afspeellijst controleren. Als u op deze toets drukt, verschijnt het nummer van de eerste in het geheugen opgeslagen track met de melding 'Prog Review' op het display. Als u binnen 5 seconden nogmaals op de REVIEW-toets drukt, verschijnt het volgende nummer uit de afspeellijst. U kunt zo de hele afspeellijst doorlopen.
Als u de REVIEW-toets niet binnen 5 seconden opnieuw indrukt, stopt het controleproces en gaat het apparaat terug naar de modus die geselecteerd was voordat u de eerste keer op de REVIEW-toets drukte of wordt de afspeellijst vanaf het actuele nummer verder afgespeeld.
Met de CLEAR-toets kunt u tijdens het controleproces een nummer uit de afspeellijst verwijderen. Dit wordt hieronder beschreven.
CLEAR-toets
Betreft alleen op de afstandsbediening
Met deze toets kunt u tijdens het hierboven beschreven controleproces een nummer uit de afspeellijst verwijderen. Doorloop de controleprocedure met de REVIEW-toets. Druk, als het desbetreffende nummer dat u wilt verwijderen in het display staat, niet op de REVIEW-toets maar op de CLEAR-toets. Het nummer wordt nu uit de lijst verwijderd. Daarna kunt u verdergaan met de controleprocedure.
RANDOM-toets 4 Q
Hiermee laat u de cd-speler de nummers op de cd in een willekeurige volgorde afspelen. Nadat alle nummers eenmaal zijn afgespeeld, stopt de cd, behalve als u de REPEAT-toets (zie hieronder) hebt ingedrukt. In dat geval gaat het willekeurig afspelen door totdat u op de STOP-toets drukt. Als de RANDOM-toets ingedrukt is, wordt het symbool op het display getoond om aan te geven dat de cd in willekeurige volgorde wordt afgespeeld.
REPEAT-toets 9 B
Met deze toets kunt u het huidige nummer of de hele cd voortdurend herhalen totdat u weer op de REPEAT-toets of op de STOP-toets drukt. Met de REPEAT-toets kunt u een aantal opties selecteren: als u de toets eenmaal indrukt, herhaalt de RCD-1570 alleen het huidige nummer. Het symbool verschijnt nu in het display. Als u de toets nog een keer indrukt, herhaalt de RCD-1570 de hele cd. Er verschijnt nu een tweede symbool in het display. Om het herhalen te beeindigen of te annuleren, drukt u de REPEAT-toets nogmaals in (dus in totaal 3x).
Zoals al eerder is gezegd, kunt u de REPEAT-toets in combinatie met de functie voor willekeurig afspelen gebruiken.
OPMERKING: Als de cd wordt uitgeworpen, wordt het herhalen automatisch geannuleerd.
SCAN-toets 10 ©
Met de scanfunctie worden de eerste tien seconden van elk nummer op de cd (of van de afspeellijst in het geheugen) automatisch afgespeeld. Druk op de SCAN-toets om deze functie te activeren. Het symbool iverschijnt nu in het display. Om de scanfunctie te stoppen en vanaf het actuele nummer verder te gaan met afspelen, drukt u nogmaals op de SCAN-toets en vervolgens op de toets PLAY ▶ 13 F.
OPMERKING: De Random, Repeat en Scan functies kunnen wellicht niet werken in combinatie met MP3 en WMA bestanden op een disc.
TIME-toets 11 H
Normaal gesproken geeft de RCD-1570 de verstreken tijd weer voor het nummer dat op dat moment wordt afgespeeld. Met de TIME-toets kunt u ook alternatieve tijdsweergaven kiezen. Als u eenmaal op deze toets drukt, verschijnt de nog resterende tijd voor het huidige nummer; deze waarde wordt steeds lager. Door nog eens op de toets te drukken, geeft u de resterende tijd voor de hele cd (of de afspeellijst) weer. Tijdens deze alternatieve tijdsweergaven staat het symbool in het display. Als u de toets nogmaals indrukt (in totaal dus 3x), verschijnt de standaardweergave van de verstreken tijd van het actuele nummer weer.
OPMERKING: Bij het afspelen van cd's met MP3- en WMA-bestanden kan alleen de reguliere verstreken tijd en de resterende tijd voor het actuele nummer worden weergegeven.
Voor integratie in computerbesturingssystemen kan de RCD-1570 via RS232 worden bestuurd. Op de COMPUTER I/O-ingang past een standaard rechte DB-9 mannetje/vrouwtje kabel.
Neem voor aanvullende informatie over de aansluitingen, software en besturingscodes voor het via een computer besturen van de RCD-1570 contact op met uw officiële Rotel-verkoper.
Rotel-Link 21
Deze 3,5-mm stereo mini-jack (met de aanduiding ROTEL LINK IN) kan als optie worden aangesloten op andere Rotel-producten met een Rotel-Link OUT-aansluiting met netwerkfunctionaliteit. Hierdoor kunnen de aangesloten Rotel-producten met elkaar communiceren en kunt u ze besturen via de Rotel Remote App (deze is te downloaden in de iTunes®-store).
Aansluiting voor een externe afstandsbediening 22
Deze mini-jack van 3,5 mm ontvangt commandocodes van standaard universele infrarood ontvangers via een bedrade verbinding. Deze functie kan handig zijn als de cd-speler in een kast staat en de sensor op het frontpaneel geblokkeerd wordt. Neem contact op met uw officiële Rotel-verkoper voor nadere informatie over deze externe repeaters en de juiste aansluiting van een jackplug, zodat die op de mini-jack-ingang past.
Afstandsbedieningstoetsen voor geavanceerde functies
De toets SETUP P
Betreft alleen op de afstandsbediening
Met de SETUP-toets kunt u het SETUP-menu (instellingenmenu) openen:
• DIMMER: Dimt de helderheid van het display.
OPMERKING: Ook als de RCD-1570 wordt uitgeschakeld, wordt de instelling vast in het geheugen opgeslagen.
- VERSION: Geeft de actuele softwareversie weer
- EXIT: Hier instellingenmenu verlaten.
Druk afstandsbediening op de toetsen "STOP"/"PAUSE"/"TRACK" om de inhoud van het menu te veranderen en druk op de PLAY-toets om de instelling in te voeren of te bevestigen.
OPMERKING: U kunt het SETUP-menu ook via het frontpaneel van de cd-speler openen. Houd de STOP-toets op het frontpaneel van de cd-speler 5 seconden ingedrukt. Druk op de toetsen Vorige track/Volgende track om de inhoud van het menu te veranderen en druk op STOP om de instellingen in te voeren of te bevestigen.
De toets "DIM"
Betreft alleen op de afstandsbediening
Door de DIM-toets herhaaldelijk in te drukken, kunt u de helderheid van het display veranderen.
OPMERKING: Aanpassing die met de toetsen Ⓛ wordt gedaan, is slechts tijdelijk en wordt niet opgeslagen als het apparaat wordt uitgeschakeld.
Problemen oplossen
De meest voorkomende problemen bij audiosystemen zijn het gevolg van aansluitfouten of foute instellingen. Mocht u tegen problemen aanlopen, bepaal dan waar het probleem zich voordoet, controleer de instellingen van de bedieningselementen en menu's, stel de precieze oorzaak van de fout vast en voer de nodige aanpassingen uit. Als de RCD-1570 geen geluid te horen geeft, raadpleeg dan de onderstaande suggesties:
De AAN/UIT-indicator brandt niet
De AAN/UIT-indicator en de basiselementen in het displayvenster moeten branden als de stekker van de RCD-1570 in het stopcontact is gestoken en de AAN/UIT-knop is ingedrukt. Als aan deze voorwaarden voldaan is en deze elementen toch niet branden, controleer dan met een ander elektrisch apparaat, zoals een lamp, of het stopcontact goed werkt. Het kan bijvoorbeeld zijn dat het stopcontact met een schakelaar geregeld wordt en dat deze schakelaar uitgeschakeld is.
De zekering vervangen
Als een ander apparaat wel op het stopcontact werkt, maar de AAN/UIT-indicator en het display nog steeds niet verlicht worden als de stekker van de RCD-1570 in het stopcontact wordt gestoken, is het mogelijk dat de inwendige zekering kapot is. Neem in dat geval contact op met uw Rotel-verkoper om de zekering te laten vervangen.
Geen geluid
Controleer of de kabels tussen de RCD-1570 en de versterkeringangen goed zijn aangesloten. Controleer op de versterker of de RCD-1570 geselecteerd is. Controleer of het tapemonitorsysteem van de versterker niet ingeschakeld is. Controleer de bedrading tussen de versterker en de luidsprekers.
Specifications
Tatcoll harmonieuze wervorming + ruis 0.0045% bij 1 kHz
Frequentiebereik (± 0.5dB) 20-20,000 Hz
Kanaalgelijkheid ± 0,5 dB
Kanaalscheiding > 98 dB bij 1 kHz
Signaal/ruisverhouding > 100 dB
Gelijkloop Kwarts kristal gestuurde precisie
Analoog uitgangsniveau / Impedantie (0 dBfs)
Ongebalanceerd (RCA) 2,0 V / 100 Ohm
Gebalanceerd (XLR) 4,0 V / 200 Ohm.
Digital uitgangsniveau (coax) 0.5V piek/piek
Digitale uitgangsimpedantie 75 Ohm
Netspanning 120 V 60 Hz.)
Amerikaanse versie AC 120 V, 60 Hz
Europese versie AC 230 V, 50 Hz
Vermogensopname 15 Watt
Afmetingen (B x H x D) 431 x 99 x 320 mm
Hoogte frontpaneel (voor montage in een rek) 2U / 88,1 mm
Alle specificaties zijn correct bij het ter perse gaan. Rotel behoudt zich het recht voor zonder voorafgaande kennisgeving verbeteringen door te voeren.
Rotel en het Rotel HiFi-logo zijn gedeponeerde handelsmerken van The Rotel Co, Ltd., Tokio, Japan.
