| Tipo di prodotto | Lettore/registratore CD stereo |
| Marca e modello | Rotel RCD-1570 |
| Altezza del pannello frontale | 88 mm (2U) |
| Alimentazione | 120V / 60Hz (USA) o 230V / 50Hz (Europa) |
| Consumo | 15 watt |
| Convertitore digitale-analogico | Wolfson |
| Risposta in frequenza | 20 Hz - 20 kHz (±0.5 dB) |
| Distorsione armonica totale + rumore | 0.0045% @ 1 kHz |
| Rapporto segnale/rumore | > 100 dB |
| Gamma dinamica | > 96 dB |
| Separazione dei canali | > 98 dB @ 1 kHz |
| Uscite analogiche | Asimmetriche RCA : 2.0 V / 100 Ω ; Simmetriche XLR : 4.0 V / 200 Ω |
| Uscita digitale | Coassiale : 0.5 V picco-picco, impedenza 75 Ω |
| Formati supportati | CD-DA, MP3, WMA |
| Funzioni di riproduzione | Programmazione (20 tracce), casuale, ripetizione, scansione, visualizzazione del tempo, ricerca avanti/indietro |
| Connettività | Ingresso Trigger 12V, Rotel Link (mini-jack 3.5 mm), EXT REMOTE IN, RS232 (computer), telecomando a infrarossi |
| Tipo di caricamento | Motorizzato, a fessura (slot-in) |
| Sicurezza laser | Apparecchio laser di classe 1 |
| Doppio isolamento | Sì (simbolo doppio quadrato) |
| Manutenzione e pulizia | Pulire con un panno asciutto o un aspirapolvere; non usare liquidi |
| Riparabilità | Nessun componente riparabile dall’utente; contattare un tecnico autorizzato |
Domande frequenti - RCD1570 ROTEL
Domande degli utenti su RCD1570 ROTEL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lettore/registratore cd in formato PDF gratuitamente! Trova il tuo manuale RCD1570 - ROTEL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RCD1570 del marchio ROTEL.
MANUALE UTENTE RCD1570 ROTEL
Manuale di istruzioni
Instruktionsbok
Quando effettuate i collegamenti assicuratevi di:
√ Spegnere tutti i componenti del sistema prima di collegare qualsiasi componente, inclusi i diffusori.
√ Spegnere tutti i componenti del sistema prima di modificare qualsiasi connessione nel sistema.
Vi raccomandiamo inoltre di:
√ Portare il volume a zero prima di accendere o spegnere l'amplificatore.
Viktigt

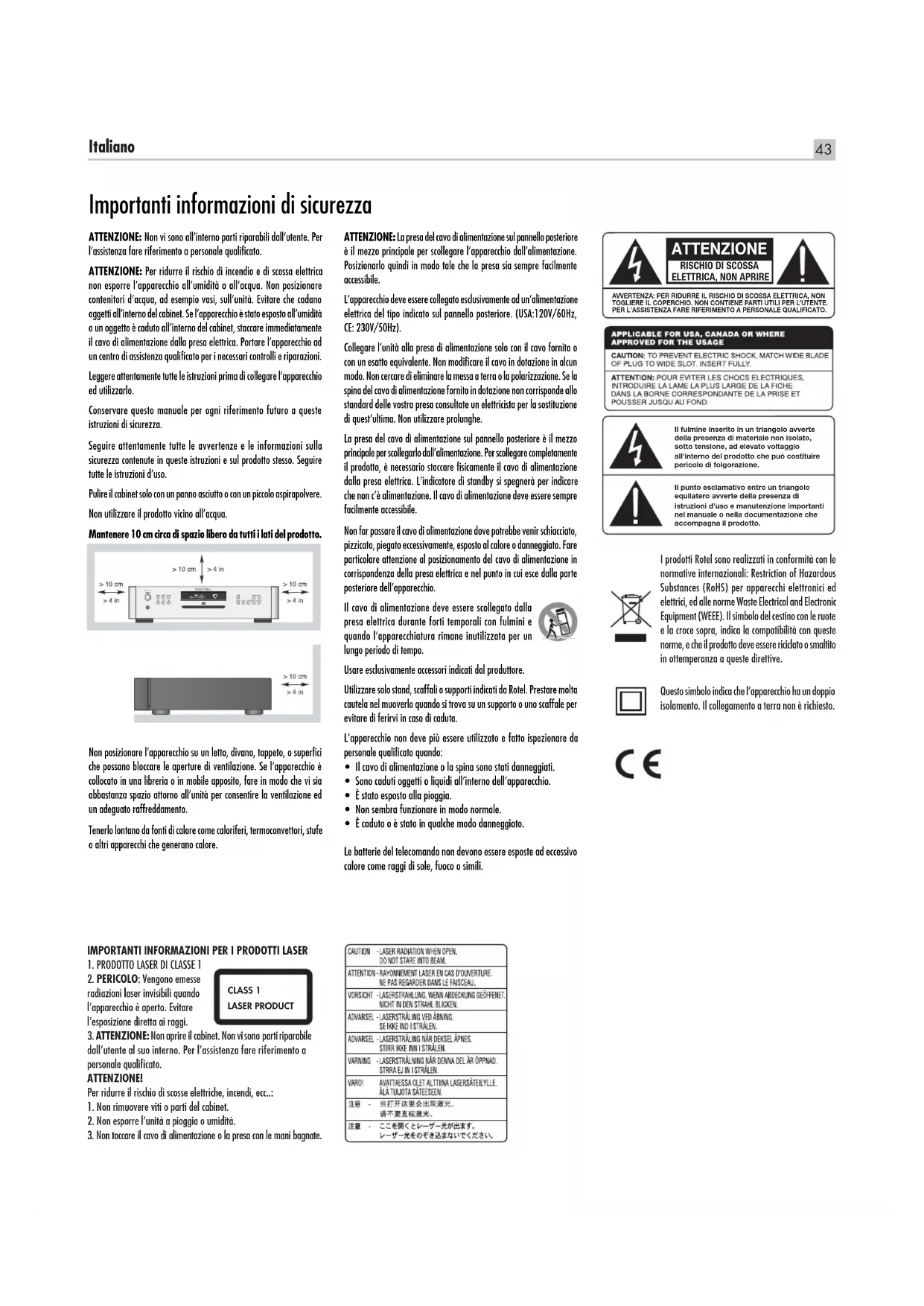

Importanti informazioni di sicurezza
ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenza fare riferimento a personale qualificato.
ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esporre l'apparecchio all'umidità o all'acqua. Non posizionare contenitori d'acqua, ad esempio vasi, sull'unità. Evitare che cadano oggetti all'interno del cabinet. Se l'apparecchio è stato esposto all'umidità o un oggetto è caduto all'interno del cabinet, staccare immediatamente il cavo di alimentazione dalla presa elettrica. Portare l'apparecchio ad un centro di assistenza qualificato per i necessari controlli e riparazioni.
Leggere attentamente tutte le istruzioni prima di collegare l'apparecchio ed utilizzarlo.
Conservare questo manuale per ogni riferimento futuro a queste istruzioni di sicurezza.
Seguire attentamente tutte le avvertenze e le informazioni sulla sicurezza contenute in queste istruzioni e sul prodotto stesso. Seguire tutte le istruzioni d'uso.
Pulire il cabinet solo con un panno asciutto o con un piccolo aspirapolvere.
Non utilizzare il prodotto vicino all'acqua.
Mantenere 10 cm circa di spazio libero da tutti i lati del prodotto.
Non posizionare l'apparecchio su un letto, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l'apparecchio è collocato in una libreria o in mobile apposito, fare in modo che vi sia abbastanza spazio attorno all'unità per consentire la ventilazione ed un adeguato raffreddamento.
Tenerlo lontano da fonti di calore come caloriferi, termoconvettori, stufe o altri apparecchi che generano calore.
ATTENZIONE: La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegare l'apparecchio dall'alimentazione. Posizionarlo quindi in modo tale che la presa sia sempre facilmente accessibile.
L'apparecchio deve essere collegato esclusivamente ad un'alimentazione elettrica del tipo indicato sul pannello posteriore. (USA:120V/60Hz, CE: 230V/50Hz).
Collegare l'unità alla presa di alimentazione solo con il cavo fornito o con un esatto equivalente. Non modificare il cavo in dotazione in alcun modo. Non cercare di eliminare la messa a terra o la polarizzazione. Se la spina del cavo di alimentazione fornito in dotazione non corrisponde allo standard delle vostra presa consultate un elettricista per la sostituzione di quest'ultima. Non utilizzare prolonghe.
La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegarlo dall'alimentazione. Per scollegare completamente il prodotto, è necessario staccare fisicamente il cavo di alimentazione dalla presa elettrica. L'indicatore di standby si spegnerà per indicare che non c'è alimentazione. Il cavo di alimentazione deve essere sempre facilmente accessibile.
Non far passare il cavo di alimentazione dove potrebbe venir schiacciato, pizzicato, piegato eccessivamente, esposto al colore o danneggiato. Fare particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa elettrica e nel punto in cui esce dalla parte posteriore dell'apparecchio.
Il cavo di alimentazione deve essere scollegato dalla presa elettrica durante forti temporali con fulmini e quando l'apparecchiatura rimane inutilizzata per un lungo periodo di tempo.
Usare esclusivamente accessori indicati dal produttore.
Utilizzare solo stand, scaffali o supporti indicati da Rotel. Prestare molta cautela nel muoverlo quando si trova su un supporto o uno scaffale per evitare di ferirvi in caso di caduta.
L'apparecchio non deve più essere utilizzato e fatto ispezionare da personale qualificato quando:
- Il cavo di alimentazione o la spina sono stati danneggiati.
- Sono caduti oggetti o liquidi all'interno dell'apparecchio.
- È stato esposto alla pioggia.
• Non sembra funzionare in modo normale. - È caduto o è stato in qualche modo danneggiato.
Le batterie del telecomando non devono essere esposte ad eccessivo calore come raggi di sole, fuoco o simili.
ATTENZIONE
RISCHIO DI SCOSSA ELETTRICA, NON APRIRE
AWERTENZA: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIERE IL COPERCHIO. NON CONTIENE PARTI UTILI PER L'UTENTE. PER L'ASSISTENZA FARE RIFERIMENTO A PERSONALE QUALIFICATO.
APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE
CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.
ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.
Il fulmine inserito in un triangolo avverte della presenza di materiale non isolato, sotto tensione, ad elevato voltaggio all'interno del prodotto che può costituire pericolo di folgorazione.
Il punto esclamativo entro un triangolo equilatero avverte della presenza di istruzioni d'uso e manutenzione importanti nel manuale o nella documentazione che accompagna il prodotto.
I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il simbolo del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere ricidato o smaltito in ottemperanza a queste direttive.
Questo simbolo indica che l'apparecchio ha un doppio isolamento. Il collegamento a terra non è richiesto.
IMPORTANTI INFORMAZIONI PER I PRODOTTI LASER
-
PRODOTTO LASER DI CLASSE 1
-
PERICOLO: Vengono emesse radiazioni laser invisibili quando l'apparecchio è aperto. Evitare l'esposizione diretta ai raggi.
-
ATTENZIONE: Non aprire il cabinet. Non vi sono parti riparabile dall'utente al suo interno. Per l'assistenza fare riferimento a personale qualificato.
ATTENZIONE!
Per ridurre il rischio di scosse elettriche, incendi, ecc...
- Non rimuovere viti o parti del cabinet.
- Non esporre l'unità a pioggia o umidità.
- Non toccare il cavo di alimentazione o la presa con le mani bagnate.
| CAUTION - LASER RADIATION WHEN OPEN.DO NOT STARE INTO BEAM. |
| ATTENTION-RAYONNEMENT LASER EN CAS D'OUVERTURE.NE PAS REGARDER DANS LE FAISCEAU. |
| VORSICHT -LASERSTRAHLUNG, WENN ABDECKUNG GEÖFFENET.NICH IN DEN STRAHL BULKEN. |
| ADVARSEL -LASERSTRÄLING VED ÄBNING.SE IKKE IND I STRÄLEN. |
| ADVARSEL -LASERSTRÄLING NÄR DEKSEL ÄPNE.STIRR IKKE DIN I STRÄLEN. |
| VARNING -LASERSTRÄLNING NÄR DENNA DEL ÄR ÖPPNAD.STRRA EJ IN I STRÄLEN. |
| VARO! AVATTAESSA OLET ALTIINA LASERSÄTEILYLLE.ÅLA TUJOTA SÄTEESEN. |
| 注意 - 当打开这里会出现激光,请不要直视激光。 |
| 注意 - ここを開くとレーザー光が出ます。レーザー光をのぞき込まないでください。 |
Sommario
Figura 1: Pannello frontale e posteriorei 3
Figura 2: Telecomando RR-D98 3
Figura 3: Uscite audio analogiche e connessioni segnali trigger 12V 4
Figura 4: Uscite audio bilanciate 4
Figura 5: Uscita digitale 5
Note importanti 6
Importanti informazioni di sicurezza 43
Alcune informazioni su Rotel....44
Il vostro RCD-1570 44
Per Cominciare....45
Alcune precauzioni 45 Posizionamento 45
Identificazione dei comandi 45
Alimentazione AC e comandi 45
Ingresso alimentazione 24 45
Interruttore d'accensione con indicatore 1 e tasti ON/OFF del
telecomando 45
Ingresso segnali TRIGGER 12V 23 45
Collegamenti 46
Uscite analogiche 18 46 Uscita digitale 19 46
Funzionamento....46
Telecomando ad infrarossi e sensore 46
Display 5 46
Vano caricamento disco 12 46
Tasti controllo riproduzione....46
Tasto PLAY 46
Tasto STOP 14 46
Tasto PAUSE 15 11 46
Tasti salto traccia 15 17 0 46
Tasti numerici 47
Tasti spostamento veloce 7 16 47
Tasto EJECT 50 47
Altre funzioni....47
Tasto PROGRAM ☐ 47
Tasto REVIEW 31 47
Tasto CLEAR 48
Tasto RANDOM 40 48
Tasto REPEAT 48
Tasto SCAN 48
Tasto TIME 48
Connettore COMPUTER I/O 20 48
Rotel Link 21 48
Ingresso EXT REMOTE 22 48
Tasti avanzati del telecomando....48
Tasto SETUP Ⓟ – Menù impostazione 48
Tasto DIM 49
Risoluzione dei problemi....49
L'indicatore di accensione non si illumina 49
Sostituzione del fusibile 49
Nessun suono 49
Caratteristiche tecniche....49
Alcune informazioni su Rotel
La nostra storia ha avuto inizio quasi 50 anni fa. Nel corso del tempo abbiamo ricevuto centinaia di riconoscimenti per la qualità dei nostri prodotti e soddisfatto centinaia di migliaia di audiofili ed amanti della musica. Proprio come voi!
Rotel è stata fondata da una famiglia la cui passione per la musica ha portato alla realizzazione di componenti alta fedeltà di qualità senza compromessi. Attraverso gli anni questa passione non si è affievolita e l'obbiettivo di realizzare apparecchi di straordinario valore per veri audiofili, indipendentemente dal loro budget, continua ad essere condiviso da tutti coloro che vi lavorano.
I nostri progettisti operano in stretto contatto tra loro ascoltando ed affinando ogni nuovo prodotto fino a raggiungere determinati standard qualitativi. Viene loro offerta una totale libertà di scelta sui componenti per ottenere le migliori prestazioni possibili. Non è raro quindi trovare in un Rotel condensatori di fabbricazione inglese o tedesca, semiconduttori giapponesi o americani, con la sola eccezione dei trasformatori di alimentazione, prodotti come tradizione nelle nostre fabbriche.
Noi tutti abbiamo a cuore i temi dell'ambiente. Pensando che al termine della loro vita operativa gli apparecchi elettronici verranno dismessi, è molto importante per un costruttore responsabile fare tutto il possibile affinché abbiano un impatto ambientale il più possibile ridotto.
Alla Rotel siamo orgogliosi di fare la nostra parte riducendo il contenuto di piombo nei nostri apparecchi rispettando rigorosamente la normativa RoHS. Inoltre abbiamo sviluppato amplificatori finali in Classe D (non digitale) fino a cinque volte più efficienti rispetto ai modelli tradizionali a parità di potenza e prestazioni. Questi modelli non producono calore durante il funzionamento, dissipando quindi pochissima energia ed offrono un suono perfino migliore.
Da ultimo poi, abbiamo stampato queste pagine su carta riciclata.
Certamente si tratta di piccoli passi, ma importanti perché nella giusta direzione. Ed è nostra intenzione proseguire, cercando di migliorare i processi produttivi ed utilizzare materiali sempre più rispettosi dell'ambiente.
Noi tutti di Rotel vi ringraziamo per aver acquistato questo prodotto che, siamo sicuri, vi accompagnerà per molti anni di puro divertimento e soddisfazione.
Il vostro RCD-1570
L'RCD-1570 è progettato per fornire il suono più preciso e dettagliato possibile da ogni disco. Che si tratti di un cd normale oppure contenente file MP3 o WMA, questo lettore è in grado di riprodurre fedelmente tutto quanto registrato.
Durante il suo sviluppo, il team di progettisti si è spinto ben oltre le usuali prestazioni misurabili, dedicando all'ascolto centinaia di ore al fine di ricercare i componenti capaci di assicurare il suono migliore, quello realmente in grado di comunicare tutta l'emozione della musica. Qualsiasi cosa gli artisti ed i tecnici responsabili delle registrazioni abbiano voluto incidere su disco, l'RCD-1570 lo riconsegnerà intatto.
Per la delicata scelta dei convertitori digitale-analogico ci siamo affidati ad un produttore di rinomanza mondiale quale Wolfson. In questo lettore viene impiegato un dispositivo allo stato dell'arte progettato specificamente per applicazioni audio di alto livello come lettori cd, dvd e processori per sistemi home theatre.
Tutto questo associato alla nostra filosofia di progetto Balanced Design che appliciamo in ogni realizzazione per fornire il massimo livello di prestazioni. Utilizzato in un sistema audio di qualità, siamo convinti che questo lettore cd vi garantirà numerosi anni di gradevole intrattenimento.
Per Cominciare
Alcune precauzioni
ATTENZIONE: Per evitare danni ai componenti dell'impianto, assicurarsi sempre che siano tutti completamente spenti prima di eseguire o modificare i collegamenti. Non riaccendere alcuno dei componenti prima di aver controllato tutti i collegamenti.
Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d'uso e di installazione di base, fornisce informazioni che vi aiuteranno a sfruttare al meglio il vostro sistema. Si prega di contattare il vostro rivenditore autorizzato Rotel per eventuali domande o dubbi. Inoltre tutti noi in Rotel saremmo lieti di rispondere ai vostri quesiti.
Conservare la scatola dell'imballo ed il materiale di protezione interno per eventuali necessità future. La spedizione o lo spostamento dell'apparecchio in qualsiasi altro contenitore che non sia l'imballo originale potrebbe causare seri danni al prodotto ed invalidare la garanzia.
Se presente nell'imballo, compilare e spedire il certificato di garanzia. Conservare la ricevuta d'acquisto originale che costituisce la miglior prova della data di acquisto del prodotto, necessaria nell'eventualità di dovere ricorrere ad interventi di riparazione in garanzia.
Posizionamento
Posizionare l'RCD-1570 su di una superficie solida e piana, capace di sostenerne il peso. Non sovrapporre altri apparecchi molto pesanti. Evitare posizioni in prossimità di fonti di calore, raggi del sole diretti, umidità. Non collocarlo sopra amplificatori di potenza. Per le migliori prestazioni fare molta attenzione alle vibrazioni, tendendolo ad esempio lontano dai diffusori.
Identificazione dei comandi
Nelle prime pagine del manuale sono riportati i disegni del pannello frontale, di quello posteriore e del telecomando RR-D98 in dotazione. Nelle figure dell'apparecchio ciascun elemento viene identificato con un numero racchiuso in un riquadro. I tasti del telecomando invece sono contrassegnati da una lettera in un cerchio grigio. Questi riferimenti compaiono anche nei testi, a fianco della descrizione dei singoli comandi e delle connessioni. Quando è presente unicamente il numero oppure la lettera, la funzione descritta è disponibile solo sull'apparecchio o solo sul telecomando. Se vengono indicati sia numeri che lettere, la funzione è disponibile sia sull'RCD-1570 che sul telecomando.
Alimentazione AC e comandi
Ingresso alimentazione 24
L'apparecchio è configurato in fabbrica per funzionare alla tensione di alimentazione del Paese in cui è stato acquistato (USA: 120V/60Hz, Europa: 230V/50Hz). La tensione di alimentazione AC impostata è indicata su un adesivo posto sul retro.
NOTA: In caso di trasferimento in un Paese dove la tensione elettrica fosse diversa, è possibile riconfigurare internamente l'apparecchio. Questa operazione deve essere svolta da personale qualificato e non dall'utente. All'interno del lettore sono infatti presenti tensioni potenzialmente pericolose. Consultare il rivenditore Rotel o il servizio di assistenza autorizzato.
NOTA: Alcune versioni sono previste per la vendita in più di un Paese e pertanto vengono forniti cavi di alimentazione diversi. Utilizzare solo quello adatto alle prese elettriche in uso nel vostro Paese.
L'RCD-1570 ha in dotazione un cavo di alimentazione per il collegamento alla presa elettrica a muro oppure sul retro di altri componenti. Utilizzare solo questo cavo, senza ricorre a prolunghe.
Assicurarsi che il tasto di accensione sul pannello frontale dell'RCD-1570 sia in posizione di "spento" (verso l'esterno), quindi collegare un capo del cavo di alimentazione alla presa sul pannello posteriore dell'apparecchio e l'altro capo alla presa della rete elettrica.
Se si prevede di non utilizzare l'apparecchio per un certo periodo di tempo (ad esempio durante le vacanze), è buona precauzione scollegare dalla presa elettrica il cavo di alimentazione del lettore cd e degli altri componenti dell'impianto.
Interruttore d'accensione con indicatore ☐ e tasti ON/OFF del telecomando Ⓐ
L'interruttore di accensione è collocato sul lato sinistro del pannello anteriore. Per accendere l'apparecchio premere il tasto. L'indicatore sopra il tasto ed il display si illumineranno, indicando che l'apparecchio è acceso. Per spegnerlo, ripremere il tasto per farlo ritornare in posizione sporgente.
Quando l'interruttore di accensione del lettore cd si trova in posizione di acceso (tasto premuto) è possibile disattivarlo mettendolo in standby e riattivarlo tramite i tasti ON ed OFF A del telecomando. In standby l'indicatore attorno al tasto di accensione rimane illuminato mentre il display si oscura.
NOTA: Se si utilizza una presa elettrica multipla servita da un interruttore generale col quale accendere contemporaneamente più apparecchi, lasciare l'interruttore di accensione del lettore cd in posizione di acceso (premuto). Fornendo tensione tramite l'interruttore della presa multipla, l'apparecchio si accende.
NOTA: Se si ritiene che la luminosità dell'indicatore sia eccessiva, posizionare l'adesivo fornito attorno all'interruttore d'accensione.
Ingresso segnali TRIGGER 12V ☐
L'RCD-1570 può essere attivato tramite un segnale Trigger 12V fornito da un altro componente predisposto all'atto della sua accensione. Questo ingresso accetta spinotti mini-jack mono da 3,5 mm e può ricevere tensioni AC o DC comprese tra 3 e 30 V. Fornendo tensione, il lettore cd si accende, togliendola si disattiva ponendosi in standby. In questo caso l'indicatore frontale rimane acceso, ma il display si spegne.
NOTA: Per attivare il lettore cd con un segnale Trigger 12V proveniente da un altro componente lasciare il tasto di accensione in posizione di acceso (tasto premuto).
Collegamenti
L'RCD-1570 offre la scelta tra due differenti opzioni per il collegamento all'impianto: le normali uscite audio analogiche, sfruttando così la sezione di conversione D/A interna, oppure l'uscita digitale elettrica quando si desideri utilizzare il lettore in unione ad un convertitore D/A esterno o ad un processore digitale.
NOTA: Per prevenire rumori anche forti, potenzialmente in grado di danneggiare i diffusori, assicurarsi sempre che tutti gli apparecchi dell'impianto siano spenti prima di effettuare ogni tipo di collegamento.
Uscite analogiche 18
Vedi Figura 3 e 4
L'RCD-1570 è dotato di uscite analogiche sia di tipo bilanciato, con connettori XLR, sia non bilanciato, con connettori RCA, per il collegamento ad amplificatori integrati, preamplificatori o sintoamplificatori. Utilizzare quelle più convenienti in funzione degli ingressi disponibili, ma non collegare mai contemporaneamente le uscite XLR ed RCA.
Utilizzare per i collegamenti cavi audio schermati di alta qualità, prestando attenzione a non invertire i canali sinistro (left) e destro (right).
Uscita digitale 19
Vedi Figura 5
Se si utilizza un convertitore Digitale/Analogico esterno oppure si intende sfruttare la sezione di conversione D/A di un processore, collegare l'uscita digitale elettrica (coassiale) dell'RCD-1570 ad un equivalente ingresso del convertitore o processore tramite un idoneo cavo schermato per segnali digitali con impedenza 75 ohm. I normali cavi audio presentano infatti un'impedenza diversa e non garantiscono le migliori prestazioni.
Quando si riproducono normali cd o dischi contenenti file MP3 o WMA l'uscita digitale fornisce un flusso dati codificato PCM.
NOTA: Quando si riproduce un cd codificato HDCD, un'analoga scritta si accende sul display. Ciò tuttavia non implica che venga effettuata una speciale decodifica, ma solo che viene rilevata la presenza di segnali con codifica HDCD.
Funzionamento
L'RCD-1570 può essere comandato sia tramite i tasti presenti sul pannello frontale, sia tramite i corrispondenti tasti del telecomando RR-D98 in dotazione. Specifiche istruzioni per ciascuno di questi comandi sono riportate più oltre. La maggior parte dei tasti del telecomando duplica quelli presenti sul pannello frontale, tuttavia ve ne sono alcuni disponibili esclusivamente sul telecomando. Questa circostanza viene evidenziata nelle istruzioni sotto la denominazione del tasto.
Telecomando ad infrarossi e sensore ☐
Prima di utilizzare il telecomando in dotazione è necessario installare nell'apposito vano le due batterie formato AAA/UM4 (ministilo) fornite. Rimuovere il coperchio posteriore ed inserire le batterie rispettando la corretta polarità + e - indicata, quindi richiudere il vano.
Per utilizzare il telecomando, puntarlo verso il sensore di raggi infrarossi sul lato sinistro in basso del pannello frontale del lettore cd e premere il tasto desiderato.
Display 5
L'ampio display retroilluminato dell'RCD-1570 fornisce utili informazioni sullo stato dell'apparecchio, sull'attivazione di funzioni speciali, sulle tracce e sulla durata/tempo rimanente del disco in riproduzione. Ognuna di queste indicazioni è descritta in dettaglio nei paragrafi successivi.
Vano caricamento disco 12
Questo lettore è dotato di un sistema di caricamento motorizzato del disco nella meccanica di lettura. Inserire il disco nella fessura al centro dell'apparecchio con l'etichetta rivolta verso l'alto assicurandosi che sia correttamente allineato. Una volta caricato il disco nella meccanica, viene letto il menù e sul display vengono visualizzati il numero complessivo di tracce contenute.
Tasti controllo riproduzione
Questi tasti permettono il controllo delle funzioni base della meccanica di lettura. Eccetto dove indicato, tutte le funzioni sono disponibili sia sul frontale dell'RCD-1570 che sul telecomando.
Tasto PLAY 13 F
Dopo aver inserito un disco, premere il tasto PLAY▶ per avviare la lettura. Sul display verranno visualizzati il numero della traccia in riproduzione ed il tempo trascorso assieme all'indicazione PLAY. Di norma, la riproduzione inizia dalla prima traccia del disco. È tuttavia possibile avviare la riproduzione da un diverso punto richiamando una specifica traccia tramite i tasti di salto traccia 16 17 o i tasti numerici 6 (vedere più sotto) prima di premere PLAY▶
Tasto STOP 14 E
Premere il tasto STOP una volta per interrompere la riproduzione del disco. Premere nuovamente il tasto PLAY per riprendere la riproduzione dal punto in cui era stata fermata. Se il tasto STOP viene premuto due volte, la riproduzione si ferma, il display visualizza STOP e le sequenze di brani memorizzate vengono cancellate (vedi sotto). Ripremendo il tasto PLAY dopo aver premuto il tasto STOP due volte, la riproduzione ricomincia dalla prima traccia del disco.
Tasto PAUSE 16 N
Utilizzare questo tasto per interrompere temporaneamente la riproduzione. Sul display appare la scritta PAUSE per indicare che disco continua a girare e la riproduzione potrà riprendere dal punto in cui è stata interrotta premendo il tasto PLAY ▶/ PAUSE .
Tasti salto traccia 16 17 0
Questi tasti vengono utilizzati per passare da un brano all'altro o selezionare una specifica traccia sul disco. Quando un disco è in riproduzione, premendo il tasto TRACK▶ha riproduzione avanzerà all'inizio della traccia successiva. Premendo una volta il tasto TRACK▶di riproduzione ritornerà all'inizio della traccia in corso, mentre premendolo due volte in
successione si ricomincerà dall'inizio di quella precedente. Sul display viene visualizzato il numero della traccia selezionata.
Tramite questi tasti è anche possibile scegliere una traccia prima di premere il tasto PLAY per avviare la lettura da quel punto, oppure selezionare le tracce da memorizzare per la riproduzione programmata (vedi più oltre a proposito del tasto PROGRAM). La selezione si effettua premendo ripetutamente i tasti fino a raggiungere quella desiderata.
Nel corso della riproduzione di una sequenza programmata, questi tasti fanno avanzare o retrocedere alla traccia successiva/precedente della lista memorizzata e non della sequenza naturale del disco.
Tasti numerici G
Solo sul telecomando
Questi undici tasti (contrassegnati da 1 a 0 e >10) sul telecomando vengono utilizzati per accedere direttamente ad una determinata traccia senza procedere passo-passo tramite i tasti di salto traccia.
Le prime dieci tracce sul disco possono essere direttamente richiamate premendo il corrispondente numero. Ad esempio, per riprodurre la terza traccia premere il tasto 3 sul telecomando, per la 10 il tasto 0.
Per selezionare numeri maggiori di 10, premere il tasto >10 seguito dal numero della traccia desiderata. Ad esempio, per selezionare la traccia 14, premere >10 seguito dal tasto 4. Per selezionare invece la traccia 23, premere due volte >10 seguito dal tasto 3. Il numero della traccia selezionata viene visualizzato sul display.
Questi tasti possono anche essere utilizzati per memorizzare le tracce per la riproduzione programmata (si veda più oltre a proposito del tasto PROGRAM).
Tasti SEARCH 7 M
Questi tasti fanno avanzare o retrocedere velocemente lungo il disco in riproduzione. Una pressione del tasto SEARCH ▶ farà avanzare, quello SEARCH ▶ retrocedere, al doppio della velocità normale. Premendo ripetutamente i tasti è possibile avanzare o retrocedere a 4 volte, quindi 8 volte, 16 volte e 32 volte la velocità normale. Un'ulteriore pressione dei tasti oppure del tasto PLAY ▶ ripristinerà la normale velocità di lettura. Mantenendo premuti i tasti si sentirà l'audio a velocità accelerata.
Tasto EJECT 6 D
Per espellere un disco caricato nella meccanica del lettore premere il tasto EJECT sul pannello frontale o sul telecomando.
Se si preme accidentalmente il tasto, ripremetelo subito per annullare il processo di espulsione e ricaricare il disco.
Altre funzioni
Le funzioni indicate di seguito offrono una maggiore versatilità di utilizzo: la possibilità di memorizzare un elenco di tracce da riprodurre, di ripetere l'ascolto di un disco, di una sequenza programmata o di una traccia più volte, di riprodurre le tracce di un disco in ordine casuale, di ascoltare i primi 10 secondi di ogni traccia contenuta nel disco e di selezionare diversi tipi di indicazione del tempo.
Tasto PROGRAM ☐K
Questo tasto, contrassegnato PROG, permette di memorizzare fino a 20 tracce sul disco per avviare una riproduzione in un ordine specifico. Ad esempio, è possibile istruire l'RCD-1570 per riprodurre la traccia 5, seguita dalla traccia 3, quindi dalla 8, etc.
NOTA: Le liste di riproduzione programmata non possono contenere tracce MP3 e WMA.
Per avviare la programmazione:
- Inserire un disco nel vano frontale. L'RCD-1570 inizierà a leggerne il contenuto. Premere il tasto PLAY se si desidera ascoltare i brani durante la programmazione della sequenza.
- Premere il tasto PROG sul pannello frontale o sul telecomando. Sul display, assieme al relativo indicatore, appare "P:00", indicando che l'apparecchio è in attesa della prima traccia da memorizzare.
- Per programmare le tracce dal telecomando, digitare il numero del primo brano utilizzando i tasti numerici G. La selezione verrà automaticamente memorizzata premendo uno o più tasti e sul display apparirà "P:01", indicando che una traccia è stata memorizzata. Continuare con il resto della selezione sempre utilizzando i tasti numerici. Si noti che non è necessario premere ogni volta il tasto PROG in quant ciascuna selezione viene memorizzata non appena si inserisce il numero.
- Per programmare le tracce dal pannello frontale, avviare la riproduzione del CD e preme il tasto PROG. Selezionare il primo brano desiderato utilizzando i tasti di salto traccia 15 e 17 e preme il tasto PROG. Per programmare ulteriori brani, procedere con i medesimi tasti premendo però il tasto PROG dopo ciascuna selezione. Per avviare la riproduzione del program dopo aver selezionato tutti i brani desiderati, preme il tasto PLAY poi il primo brano verrà riprodotta.
Una volta memorizzata una sequenza di brani, l'RCD-1570 conserva la programmazione fino a che non viene espulso il disco oppure si preme il tasto STOP ■ due volte in successione. Premendo il tasto PLAY ▶ verrà ora riprodotto il programma memorizzato anziché l'intero disco, iniziando con il primo brano della sequenza.
Quando un programma è stato memorizzato, la maggior parte delle funzioni che avrebbero effetto sull'intero disco si attivano solo sul programma memorizzato. Ad esempio, i pulsanti di salto traccia 15 e 17 permettono di avanzare al brano successivo o precedente del programma memorizzato, non alla traccia successiva o precedente del disco. Allo stesso modo, il tasto REPEAT (vedi più oltre) causerà la ripetizione del programma memorizzato e non dell'intero disco.
NOTA: La funzione di riproduzione casuale (random) non può essere usata quando è attiva la riproduzione programmata.
Tasto REVIEW 3 J
Questo tasto, contrassegnato sul telecomando da REV, viene utilizzato per passare in rassegna le tracce inserite in una sequenza programmata. Premendo il tasto sul display appare il primo numero di traccia memorizzato assieme alla scritta "Prog Review". Premendo ancora il tasto mentre è visualizzato un numero di traccia, si passerà al successivo e così via fino ad esaurire la lista.
Se non si preme di nuovo il tasto REVIEW mentre sul display appare un numero di traccia memorizzato, dopo 5 secondi la procedura di revisione si conclude e l'apparecchio ritorna nella modalità in cui si trovava precedentemente (ad esempio riproduzione della sequenza memorizzata).
Durante la revisione è possibile rimuovere un brano dalla lista utilizzando il tasto CLEAR descritto di seguito.
Tasto CLEAR
Solo sul telecomando
Questo tasto consente di rimuovere una traccia dalla lista di brani memorizzati durante la procedura di revisione descritta in precedenza. Procedere fino a quando appare la traccia da eliminare, quindi, invece di premere il tasto REVIEW per proseguire, rimuovere la traccia indicata sul display premendo CLEAR mentre viene visualizzato il suo numero. È possibile ora continuare la procedura di revisione.
Tasto RANDOM 4 Q
Questa funzione permette al lettore cd di riprodurre le tracce dell'intero disco in ordine casuale. Una volta che tutti i brani del disco sono stati riprodotti una volta, il lettore si fermerà a meno che non sia stato premuto il tasto REPEAT (descritto sotto). In questo caso la riproduzione casuale continuerà finché non si preme STOP. Premendo il tasto RANDOM, sul display appare il simbolo
Tasto REPEAT 9 B
Questo tasto consente di ripetere la traccia che si sta ascoltando o l'intero disco all'infinito fino a che la funzione non viene cancellata ripremendo il tasto REPEAT o premendo STOP. Il tasto REPEAT permette di scorrere in sequenza le opzioni disponibili. Premere il tasto una volta e l'RCD-1570 ripeterà la traccia in ascolto, evidenziando sul display il simbolo. Premere il tasto una seconda volta e l'RCD-1570 ripeterà l'intero disco mentre sul display appare un secondo simbolo. Premere il tasto una terza volta per annullare la funzione.
Come indicato in precedenza, la funzione di ripetizione può essere utilizzata in unione a quella di riproduzione in ordine casuale delle tracce.
NOTA: La funzione di ripetizione viene automaticamente cancellata quando si espelle il disco.
Tasto SCAN 10 C
Questa funzione consente la riproduzione automatica dei primi dieci secondi di ogni traccia del disco (o di quelle inserite in una sequenza memorizzata). Per attivarla premere il tasto SCAN. Il simbolo l'appare sul display. Per fermare la funzione e tornare alla normale riproduzione della traccia corrente, ripremere SCAN oppure PLAY ▶
NOTA: Le funzioni RANDOM, REPEAT e SCAN potrebbero non essere disponibili riproducendo dischi con tracce MP3 e WMA.
Tasto TIME 11H
Normalmente l'RCD-1570 visualizza il tempo trascorso dall'inizio della traccia in riproduzione. Il pulsante TIME consente di scegliere altri tipi di indicazione. Premendo il tasto una volta appare il tempo rimanente alla fine della traccia corrente. Premendo il tasto una seconda volta appare il tempo rimanente alla fine dell'intero disco (o programma memorizzato). Scegliendo una di queste due indicazioni alternative, sul display appare il simbolo. Premendo il pulsante una terza volta si ritorna alla visualizzazione standard del tempo trascorso dall'inizio della traccia attuale.
NOTA: Quando si riproducono dischi con tracce MP3 e WMA, possono essere visualizzati solo il tempo trascorso ed il tempo rimanente della traccia corrente.
Connettore COMPUTER I/O 20
L'RCD-1570 può essere gestito da un computer tramite una porta RS232 ed un software di controllo audio di terze parti per integrare l'apparecchio in un sistema di automazione. La connessione tra la presa COMPUTER I/O sul retro ed il computer richiede un cavo seriale con connettori DB-9 maschio-femmina.
Per ulteriori informazioni sui collegamenti, software e codici operativi per il controllo da computer dell'RCD-1570, contattare il rivenditore autorizzato Rotel.
Rotel Link 21
La presa mini-jack mono 3,5 mm denominata ROTEL LINK IN sul retro offre la possibilità di ricevere codici di comando da altri apparecchi Rotel dotati dello stesso bus di comunicazione e contraddistinti dalla presenza di un'analoga presa ROTEL LINK OUT. Utilizzando questo metodo di comunicazione tra apparecchi è possibile sfruttare l'applicazione Rotel Remote per iPad ed iPhone (scaricabile dall'iTunes® store) per comandare l'intero sistema audio attraverso questi dispositivi.
Ingresso EXT REMOTE 22
Questa presa mini-jack 3,5mm può ricevere codici di controllo da ricevitori a raggi infrarossi standard nel caso il segnale emesso dal telecomando non riesca a raggiungere il ricevitore IR posto sul pannello frontale dell'apparecchio. Consultare il vostro rivenditore autorizzato Rotel per informazioni sui ricevitori esterni IR e sui cavi con terminali mini-jack 3,5mm necessari per il collegamento.
Tasti avanzati del telecomando
Tasto SETUP Ⓗ — Menù impostazione
Solo sul telecomando
Premendo il tasto SETUP sul telecomando si entra nel menù impostazione che comprende le seguenti opzioni:
- DIMMER: Cambia la luminosità del display frontale.
NOTA: Questo regolazio viene memorizzate in modo permanente anche dopo aver spento l'RCD-1570.
- VERSION: Visualizza la versione corrente del software del lettore cd.
- EXI: Per uscire dal menù impostazione.
Per passare da una voce all'altra e modificare le impostazioni in questo menù utilizzare i tasti del telecomando STOP F, PAUSE N, TRACK O e premere PLAY F al centro per confermare la selezione.
NOTA: È possibile accedere a questo menù anche senza utilizzare il telecomando premendo il tasto STOP ■ 14 sul pannello frontale per 5 secondi. Modificare le impostazioni con i tasti di salto traccia 16 e 17 ripremere STOP ■ per confermare la selezione.
Tasto DIM
Solo sul telecomando
Premendo questo tasto si modifica la luminosità del display.
NOTA: Le regolazio hanno valore temporaneo quando effettuate tramite i tasto ① del telecomando.
Risoluzione dei problemi
La maggior parte dei problemi nei sistemi audio è dovuta a collegamenti non corretti o regolazioni errate. Se si riscontrano problemi, isolare l'area interessata, verificare le impostazioni, quindi determinarne la causa ed apportare le necessarie correzioni. Qualora non si riuscisse a risolvere il problema, provare con i suggerimenti qui riportati.
L'indicatore di accensione non si illumina
L'indicatore che segnala l'accensione dovrebbe illuminarsi ogni volta che l'apparecchio viene collegato alla rete elettrica ed acceso. Se non si illumina controllare la presa di alimentazione con un altro apparecchio elettrico, come ad esempio una lampada. Assicurarsi che la presa di alimentazione in uso non sia controllata da un interruttore disattivato.
Sostituzione del fusibile
Se un altro dispositivo elettrico collegato alla stessa presa di alimentazione funziona regolarmente mentre l'indicatore frontale ed il display dell'RCD-1570 non si illuminano dopo aver accesso il lettore, con ogni probabilità si è interrotto il fusibile di protezione interno. In tale eventualità contattare il rivenditore Rotel per la sostituzione del fusibile.
Nessun suono
Controllare i cavi di collegamento tra le uscite dell'RCD-1570 e gli ingressi dell'amplificatore ed assicurarsi che siano connessi correttamente. Verificare che sull'amplificatore sia stato selezionato l'ingresso cui fa capo il lettore cd e che il selettore registratore sia su 'Source'. Controllare i cavi di collegamento tra amplificatore e diffusori.
Caratteristiche tecniche
Distorsione armonica totale + rumore 0.0045% a 1 kHz
Risposta in frequenza ((±0,5 db) 20-20,000 Hz
Bilanciamento tra i canali ± 0,5 dB
Separazione tra i canali > 98 dB a 1 kHz
Rapporto Segnale/Rumore > 100 dB
Gamma dinamica > 96 dB
Convertitori D/A Wolfson
Livello segnale uscite analogiche/
impedenza (0 dBfs)
Uscite non bilanciate (RCA) 2 V / 100 ohm
Uscite bilanciate (XLR) 4 V / 200 ohm
Livello uscita digitale (eletrica coassiale) 0,5 Volt, picco-picco
Impedenza di carico 75 Ohm
Alimentazione
Version: merator USA AC 120V, 60 Hz
Versionmenecaticuropapoi AC 230V, 50 Hz
Assorbimento 15 W
Altezza panello frontale 88,1 mm / 2 unità rack
Peso (netto) 6,7 Kg
Tutte le caratteristiche dichiarate sono esatte al momento della stampa. Rotel si riserva il diritto di apportare miglioramenti senza alcun preavviso.
Rotel e il logo Rotel HiFi sono marchi registrati della The Rotel Co. Ltd. Tokyo Japan.
