GEBRUIKSAANWIJZING XHM70S PIONEER

Ontdek nu de voordelen van online registratie! Registreer uw Pioneer product via http://www.pioneer.nl

X-HM70_En.book 31 ページ ２０１１年７月１１日　月曜日　午前９時２３分2

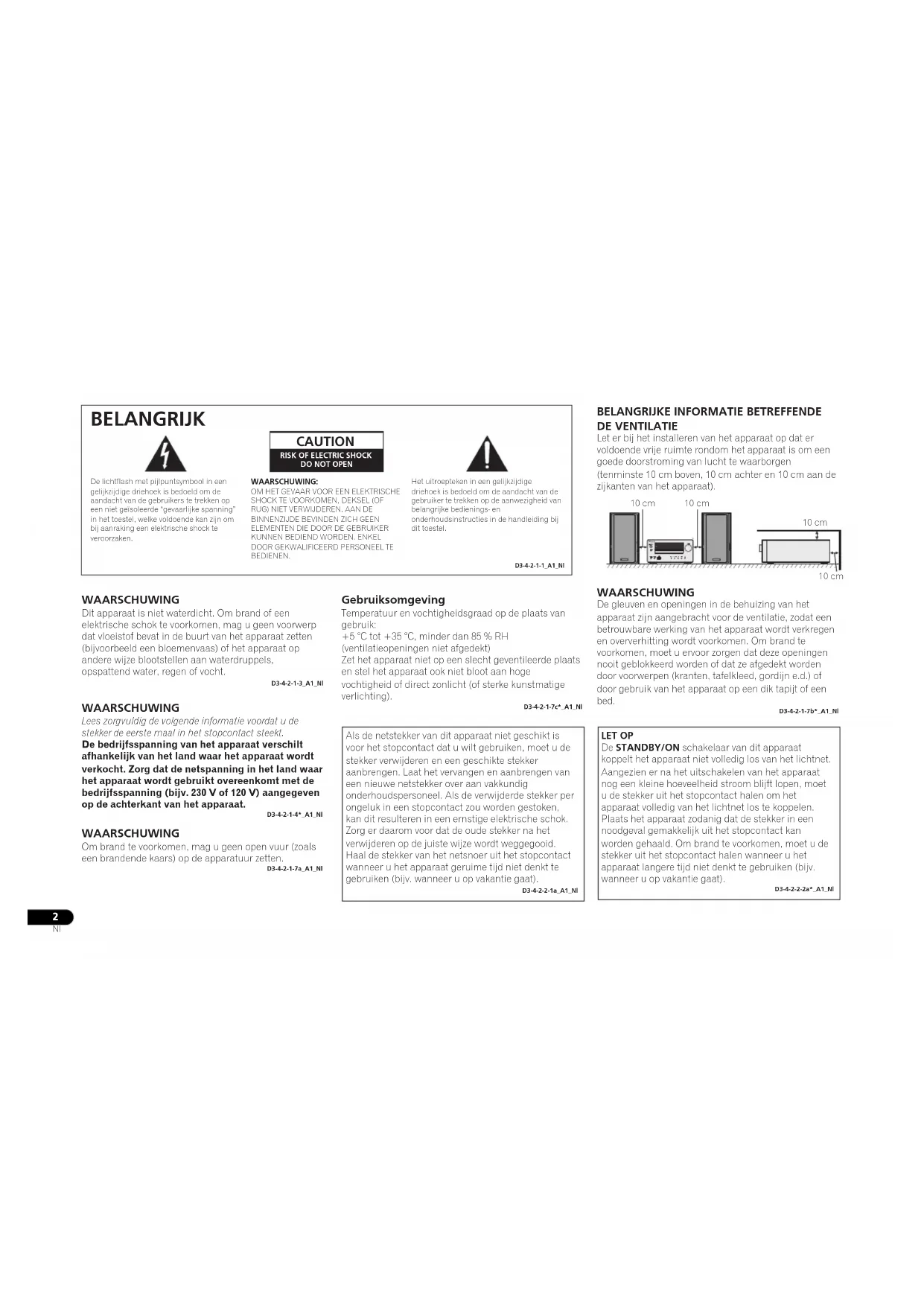

Nl 10 cm 10 cm10 cm10 cmTIMERHet uitroepteken in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruiker te trekken op de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de handleiding bij dit toestel.De lichtflash met pijlpuntsymbool in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruikers te trekken op een niet geïsoleerde “gevaarlijke spanning” in het toestel, welke voldoende kan zijn om bij aanraking een elektrische shock te veroorzaken.WAARSCHUWING:OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUIKER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN. CAUTION RISK OF ELECTRIC SHOCKDO NOT OPEN BELANGRIJK D3-4-2-1-1_A1_Nl

WAARSCHUWING Dit apparaat is niet waterdicht. Om brand of een

elektrische schok te voorkomen, mag u geen voorwerp

dat vloeistof bevat in de buurt van het apparaat zetten

(bijvoorbeeld een bloemenvaas) of het apparaat op

andere wijze blootstellen aan waterdruppels,

opspattend water, regen of vocht.

WAARSCHUWING Lees zorgvuldig de volgende informatie voordat u de

stekker de eerste maal in het stopcontact steekt.

De bedrijfsspanning van het apparaat verschilt

afhankelijk van het land waar het apparaat wordt

verkocht. Zorg dat de netspanning in het land waar

het apparaat wordt gebruikt overeenkomt met de

bedrijfsspanning (bijv. 230 V of 120 V) aangegeven

op de achterkant van het apparaat.

WAARSCHUWING Om brand te voorkomen, mag u geen open vuur (zoals

een brandende kaars) op de apparatuur zetten.

Temperatuur en vochtigheidsgraad op de plaats van

+5 °C tot +35 °C, minder dan 85 % RH

(ventilatieopeningen niet afgedekt)

Zet het apparaat niet op een slecht geventileerde plaats

en stel het apparaat ook niet bloot aan hoge

vochtigheid of direct zonlicht (of sterke kunstmatige

Als de netstekker van dit apparaat niet geschikt is

voor het stopcontact dat u wilt gebruiken, moet u de

stekker verwijderen en een geschikte stekker

aanbrengen. Laat het vervangen en aanbrengen van

een nieuwe netstekker over aan vakkundig

onderhoudspersoneel. Als de verwijderde stekker per

ongeluk in een stopcontact zou worden gestoken,

kan dit resulteren in een ernstige elektrische schok.

Zorg er daarom voor dat de oude stekker na het

verwijderen op de juiste wijze wordt weggegooid.

Haal de stekker van het netsnoer uit het stopcontact

wanneer u het apparaat geruime tijd niet denkt te

gebruiken (bijv. wanneer u op vakantie gaat).

BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE Let er bij het installeren van het apparaat op dat er

voldoende vrije ruimte rondom het apparaat is om een

goede doorstroming van lucht te waarborgen

(tenminste 10 cm boven, 10 cm achter en 10 cm aan de

zijkanten van het apparaat).

WAARSCHUWING De gleuven en openingen in de behuizing van het

apparaat zijn aangebracht voor de ventilatie, zodat een

betrouwbare werking van het apparaat wordt verkregen

en oververhitting wordt voorkomen. Om brand te

voorkomen, moet u ervoor zorgen dat deze openingen

nooit geblokkeerd worden of dat ze afgedekt worden

door voorwerpen (kranten, tafelkleed, gordijn e.d.) of

door gebruik van het apparaat op een dik tapijt of een

LET OP De STANDBY/ON schakelaar van dit apparaat

koppelt het apparaat niet volledig los van het lichtnet.

Aangezien er na het uitschakelen van het apparaat

nog een kleine hoeveelheid stroom blijft lopen, moet

u de stekker uit het stopcontact halen om het

apparaat volledig van het lichtnet los te koppelen.

Plaats het apparaat zodanig dat de stekker in een

noodgeval gemakkelijk uit het stopcontact kan

worden gehaald. Om brand te voorkomen, moet u de

stekker uit het stopcontact halen wanneer u het

apparaat langere tijd niet denkt te gebruiken (bijv.

wanneer u op vakantie gaat).

Deutsch K058a_A1_Nl Pb

Gebruikersinformatie voor het verzamelen en verwijderen van oude producten en

batterijen De symbolen op producten, verpakkingen en bijbehorende documenten geven aan dat de gebruikte elektronische producten en batterijen niet met het gewone huishoudelijk afval kunnen worden samengevoegd.Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen.Door een correcte verzamelhandeling zorgt u ervoor dat het verwijderde product en/of batterij op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, wordt gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.Voor verdere informatie betreffende de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen kunt u contact opnemen met de plaatselijke overheid of een verkooppunt.Deze symbolen zijn enkel geldig in de landen van de europese unie.Indien u zich in een ander dan bovengenoemde landen bevindt kunt u contact opnemen met de plaatselijke overheid voor meer informatie over de juiste verwijdering van het product.Symbolenvoor batterijenSymbool voortoestellen

LET OP Dit apparaat is geclassificeerd als een klasse 1

laserproduct onder de veiligheidsnormen voor

laserproducten, IEC 60825-1:2007.

KLASSE 1 LASERPRODUCT D58-5-2-2a_A1_Nl Dit apparaat is bestemd voor normaal huishoudelijk

gebruik. Indien het apparaat voor andere doeleinden

of op andere plaatsen wordt gebruikt (bijvoorbeeld

langdurig gebruik in een restaurant voor zakelijke

doeleinden, of gebruik in een auto of boot) en als

gevolg hiervan defect zou raken, zullen de reparaties

in rekening gebracht worden, ook als het apparaat

nog in de garantieperiode is.

Als de disc-speler direct van een koude omgeving in

een warme kamer wordt geplaatst (’s winters

bijvoorbeeld), of als de kamer waarin de disc-speler

staat plotseling snel wordt verwarmd, kan er vocht uit

de lucht in het inwendige van het apparaat

condenseren (als druppeltjes op de lens e.d.). Na

dergelijke condensatie zal de disc-speler niet goed

werken, zodat u geen discs kunt afspelen. Laat de

disc-speler dan 1 tot 2 uur lang (afhankelijk van de

hoeveelheid condensatie) ongebruikt aan staan, totdat

het condensvocht verdampt is. Wanneer alle condens is

verdampt, zal de disc-speler weer normaal werken.

Condensatie kan ook ’s zomers optreden, als de

disc-speler in de koude luchtstroom van een

airconditioning staat. In dat geval kunt u de disc-speler

beter ergens anders zetten.

X-HM70_En.book 3 ページ ２０１１年７月１１日　月曜日　午前９時２３分4

Hartelijk bedankt voor de aanschaf van dit PIONEER product. Voor het verkrijgen van de best mogelijke prestaties van dit product, moet u deze gebruiksaanwijzing goed doorlezen. Deze

aanwijzingen verduidelijken de bediening van dit PIONEER product.

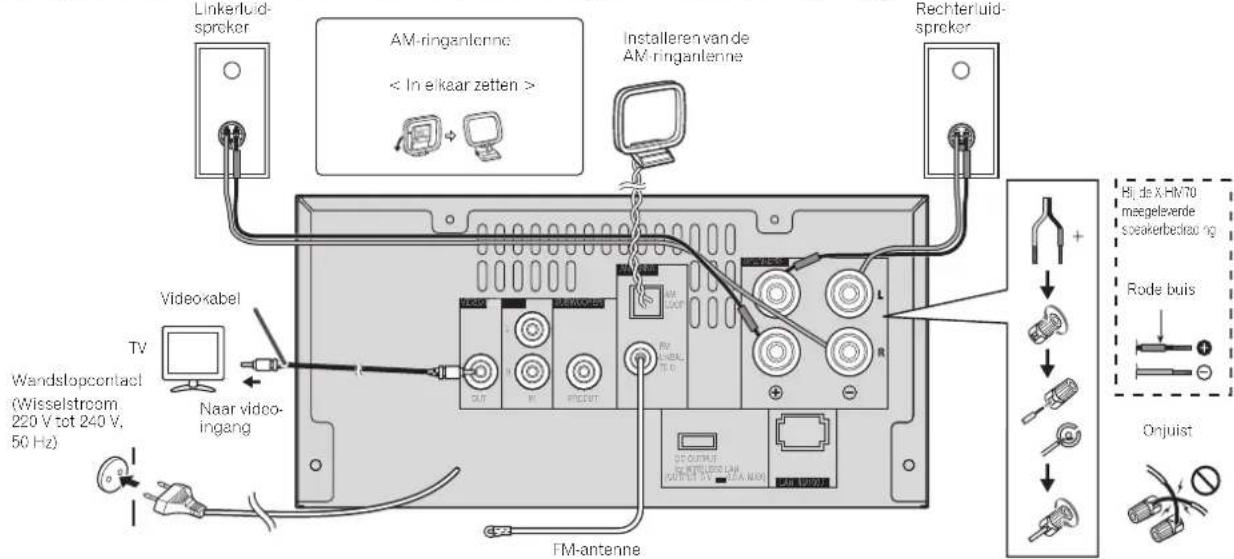

De apparatuur aansluiten. . . . . . . . . . . . . . . . . . 8

Aansluiten van de antennes . . . . . . . . . . . . . . . . . . . . . . . 8

Aansluiten van de luidsprekers . . . . . . . . . . . . . . . . . . . . . 9

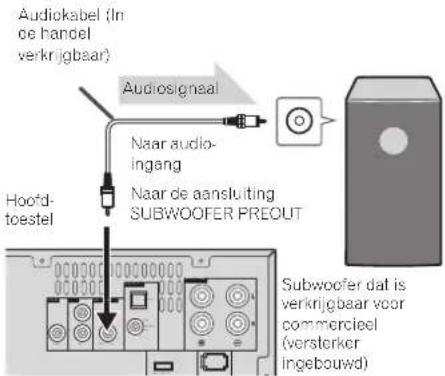

Het gebruik van een andere subwoofer . . . . . . . . . . . . . . . 9

De iPod of iPhone op de TV aansluiten . . . . . . . . . . . . . . . 9

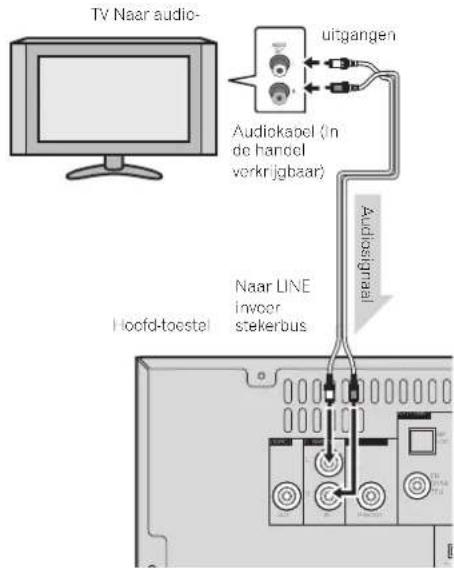

Een televisietoestel, enz. aansluiten . . . . . . . . . . . . . . . . . 9

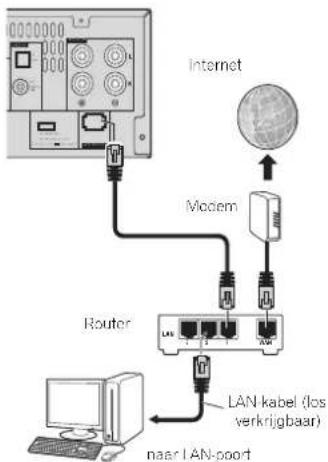

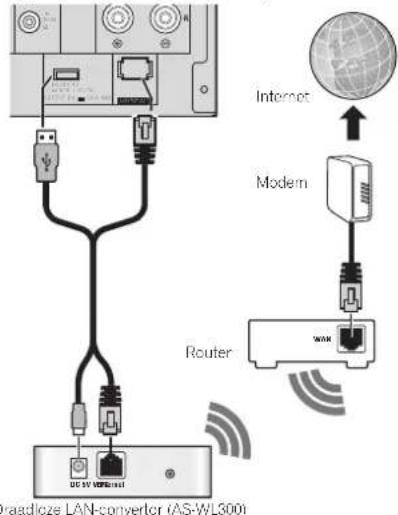

Aansluiten op het netwerk via de LAN-interface . . . . . . . 10

Netsnoeraansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Luisteren naar een CD of MP3/WMA-disc . . . . 13

Disk afspelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Diverse discfuncties . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Geavanceerde weergave van een CD of MP3/

WMA-disc . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

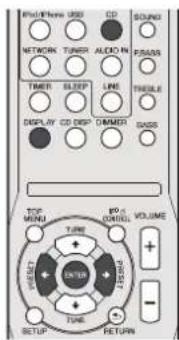

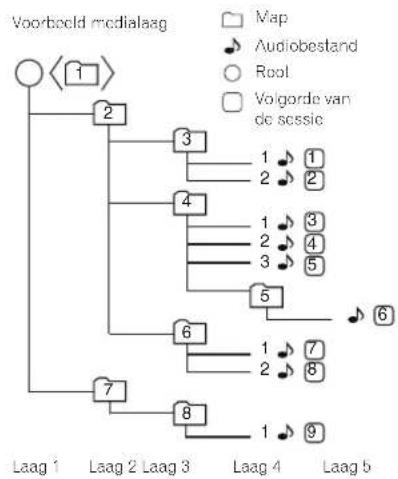

MP3/WMA-mapmodus (alleen voor MP3/

WMA-bestanden) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Luisteren naar de iPod, iPhone of iPad . . . . . . 17

Modellen die iPod, iPhone en iPad ondersteunen: . . . . . 17

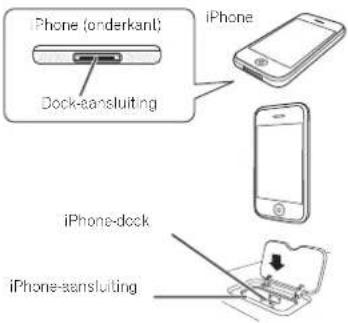

Aansluiting van de iPod/iPhone . . . . . . . . . . . . . . . . . . . 17

Verwijderen van de adapter voor de iPod of iPhone. . . . . 17

Aansluiting van de iPad-adapter . . . . . . . . . . . . . . . . . . . 17

Een iPod, iPhone of iPad afspelen. . . . . . . . . . . . . . . . . . 18

Luisteren naar USB massaopslagapparaat/

MP3-speler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

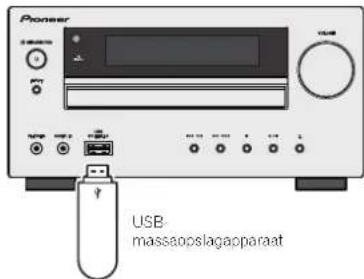

Een USB-apparaat aansluiten . . . . . . . . . . . . . . . . . . . . . 19

Een USB-apparaat afspelen . . . . . . . . . . . . . . . . . . . . . . 19

Weergave met NETWORK-functie . . . . . . . . . . 20

Luisteren naar internet-radiozenders . . . . . . . . . . . . . . . 20

Audiobestanden afspelen die op apparaten in het netwerk

zijn opgeslagen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Uw favoriete nummers afspelen . . . . . . . . . . . . . . . . . . . 21

Menu voor netwerkinstelling. . . . . . . . . . . . . . . . . . . . . . 21

Voorwaarde voor netwerkaansluiting . . . . . . . . . . . . . . . 22

Meer over netwerkweergave . . . . . . . . . . . . . . . . . . . . . . 22

Glossary . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Gebruiken van het Radio Data Systeem

Condensatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Als er zich een probleem voordoet . . . . . . . . . . . . . . . . . 29

Terugzetten fabrieksinstellingen, het gehele geheugen

wissen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Voor u het toestel verplaatst . . . . . . . . . . . . . . . . . . . . . . 29

Zorg voor uw CD's. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Reinigen van de behuizing . . . . . . . . . . . . . . . . . . . . . . . 29

Voorzichtig wanneer de discspeler staat opgesteld in een

audiorek met een glazen deurtje. . . . . . . . . . . . . . . . . . . 29

Afspeelbare muziekbestandsformaten . . . . . . . . . . . . . . 30

Gegevens over de iPod/iPhone/iPad . . . . . . . . . . . . . . . . 31

Disclaimer voor inhoud van derden . . . . . . . . . . . . . . . . 31

X-HM70 Network CD Receiver System, bestaande uit een

hoofdunit en een speakersysteem.

XC-HM70 Network CD Receiver, bestaande uit een hoofdunit.

Controleert u alstublieft of de volgende accessoires

inderdaad aanwezig zijn.

Afstandsbediening x 1

Luidsprekerdraad x 2

•Gebruik het toestel op een stevige, horizontale

ondergrond die vrij is van trillingen.

•Vermijd kleurafwijkingen op het TV-scherm: plaats de

luidsprekers niet op minder dan 30 cm van een CRT TV.

Plaats de luidsprekers verder van het TVtoestel als de afwijkingen blijven. Bij een LCD TV doen zich dergelijke kleurafwijkingen niet voor. • Stel het toestel niet aan direct zonlicht, magnetisme, stof, en vochtigheid bloot en houd het toestel uit de buurt van

elektronische/elektrische apparaten (personal

computers, facsimiles, etc.) die mogelijk storing

veroorzaken. • Zet niets bovenop het toestel. • Stel het toestel niet aan vocht, temperaturen hoger dan

60°C of extreem lage temperat uren bloot. •

Als uw systeem niet naar behoren functioneert, dient u de

stekker uit het stopcontact te halen. Doe vervolgens de

stekker weer terug in het stopcontact en zet uw systeem

• Bij onweer dient u voor de veiligheid de stekker van uw toestel uit het stopcontact te halen. •Grijp de stekker zelf beet als u deze uit het stopcontact

haalt. Indien aan het snoer wordt getrokken, kunnen de

interne draden beschadigen.

•De stroomstekker dient om het apparaat uit te schakelen

en moet altijd gemakkelijk bereikbaar zijn. • De behuizing mag niet verwijderd worden, aangezien dit kan leiden tot elektrische schokken. Raadpleeg voor werkzaamheden aan het binnenwerk uw plaatselijke PIONEER servicecentrum. • De ventilatie mag niet worden belemmerd door de

ventilatieopeningen af te dekken met voorwerpen zoals

kranten, tafellakens, gordijnen enz.

•Er mogen geen open vuurbronnen , zoals brandende ka

arsen op het toestel gezet worden.

•U dient rekening te houden met het milieu wanneer u batterijen weggooit. • Het toestel is ontworpen voor gebruik in een gematigd klimaat. LET OP

•De netspanning dient overeen te komen met de spanning

aangegeven op het toestel. Gebruik van dit toestel met

een ander voltage dan het aangeduide is gevaarlijk en kan

leiden tot brand of andere ongelukken. PIONEER kan niet

aansprakelijk worden gesteld voor schade ten gevolge

van gebruik van dit toestel met een ander voltage dan het gespecificeerde. De batterijen plaatsen

De bij het systeem meegeleverde batterijen zijn bestemd voor

het eerste gebruik en niet voor langdurig gebruik. Wij

adviseren het gebruik van duurzame alkalische batterijen.

•Verkeerd gebruik van de batterijen kan lekkage of het

barsten van de batterijen tot gevolg hebben. Neem de

volgende voorzorgsmaatregelen in acht:

Gebruik nooit oude en nieuwe batterijen door elkaar.

Plaats de batterijen zodanig dat de plus- en minpolen

overeenkomen met de merktekens in het batterijvak.

Batterijen met dezelfde vorm kunnen een verschillende

spanning hebben. Gebruik verschillende soorten batterijen niet samen. -

Wanneer u gebruikte batterijen weggooit, dient u zich te

houden aan de wettelijke voorschriften of de milieuwetgeving die in uw land of gebied van toepassing zijn. •Gebruik of bewaar batterijen niet in direct zonlicht of op een hete plaats, zoals in de auto of bij een kachel. Batterijen kunnen hierdoor gaan lekken, oververhitten,

exploderen of in brand vliegen. Dit kan tevens de

levensduur van de batterijen verkorten.

X-HM70_En.book 5 ページ ２０１１年７月１１日　月曜日　午前９時２３分6

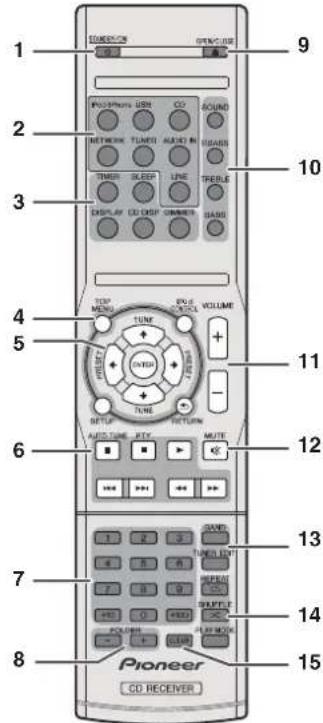

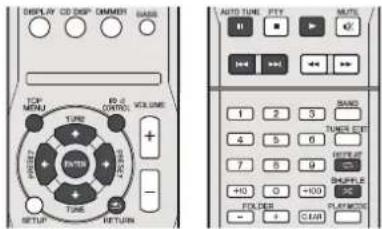

Afstandsbediening 1 STANDBY/ON Schakelt tussen ruststand en aan (bladzijde 11). 2 Ingangsfunctieknoppen Gebruik deze toets om de ingangsbron van deze receiver te selecteren.3 Bedieningstoetsen CD-receiver DIMMER – Hiermee verlaagt of verhoogt u de helderheid

van het display. De helderheid kan in vier stappen worden geregeld (bladzijde 11). SLEEP – Druk hierop om de tijdsduur te wijzigen voordat

de receiver overschakelt naar standby (30 min. – 60 min.

– 90 min. – Off). U kunt de resterende tijd van de

slaaptimer om het even wanneer controleren door

eenmaal op SLEEP te drukken (bladzijde 26).

TIMER – Gebruiken voor instelling van de tijd, en tevens

voor instelling en controleren van de timers (bladzijde 11,

DISPLAY – Weergeven van de MP3/WMA-schijf of RDS- informatie. CD DISP – Weergeven van de schijfinformatie (bladzijde 15).4 Bedieningstoetsen CD-receiver TOP MENU – Indrukken om het hoofdmenu van de iPod weer te geven (bladzijde 18).iPod CONTROL – Schakelt tussen de bedieningsfuncties van de iPod en de receiver (bladzijde 18).

SETUP – Indrukken voor toegang tot het setup-menu van

de receiver (bladzijde 11, 24).

RETURN – Hiermee bevestigt u uw menukeuze en verlaat u het menu. 5 /// (TUNE / , PRESET / ), ENTER Gebruiken om de systeeminstellingen en modi te selecteren en daartussen te wisselen, en om acties te bevestigen. TUNE / kan worden gebruikt om radiofrequenties te

zoeken, en PRESET / kan worden gebruikt om

vooringestelde radiostations te selecteren (bladzijde 24). 6 Bedieningstoetsen voor afspelen De hoofdtoetsen (, , etc.) worden gebruikt om iedere

functie te bedienen nadat u deze via de toetsen voor invoer van functies heeft geselecteerd. PTY – Hiermee zoekt u naar RDS-programmatypes (bladzijde 25). • De toets AUTO TUNE wordt niet bij deze receiver gebruikt.7 Cijfertoetsen Gebruiken om het nummer in te voeren (bladzijde 14). 8 FOLDER +/- Gebruiken om de map van de MP3/WMA-schijf te selecteren (bladzijde 15).9 OPEN/CLOSE Gebruiken om de schijflade te openen of te sluiten (bladzijde 13).10 Bedieningstoetsen voor het geluidDe geluidskwaliteit afstellen (bladzijde 12).11 Bedieningstoetsen voor het volume Hiermee stelt u het luistervolume in (bladzijde 11). 12 MUTE Hiermee zet u het geluid aan en uit (bladzijde 12). 13 Tunerbedieningstoetsen BAND – Schakelt tussen AM-, FM ST- (stereo) en FM MONO-radiobanden (bladzijde 24). TUNER EDIT – Hiermee slaat u zenders op en kunt u ze

een naam geven om ze later weer op te kunnen roepen (bladzijde 24).14 Toetsen voor afspelen REPEAT – Indrukken om de Repeat Play-instelling van een CD, iPod of USB te wijzigen (bladzijde 14). SHUFFLE – Indrukken om de Shuffle Play-instelling van een CD, iPod of USB te wijzigen (bladzijde 14). PLAY MODE – Indrukken om te wisselen tussen de afspeelmodus van een CD en een MP3/WMA-schijf (bladzijde 14).15 CLEAR Gebruiken om geprogrammeerd afspelen te annuleren (bladzijde 15). O

Testen van de afstandsbediening

Controleer de afstandsbediening nadat u alle verbindingen heeft gecontroleerd. Richt de afstandsbediening op de sensor van het toestel. De

afstandsbediening kan worden gebruikt binnen het

hieronder aangegeven bereik:

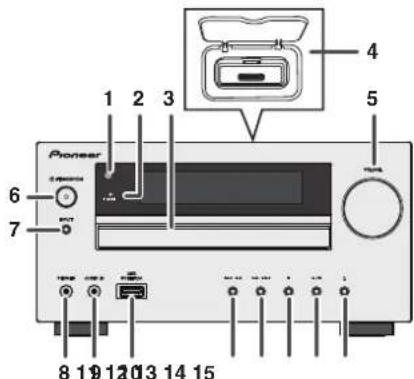

Voorpaneel 1 AfstandsbedieningHier komen de signalen van de afstandsbediening binnen.2 Tijdfunctielampje Brandt als de timer is ingesteld (bladzijde 26). 3 SchijvenPlaats de schijf met de label aan de bovenzijde (bladzijde 13).4 iPod of iPhone DokingstationDock de iPod/iPhone (bladzijde 17).5 Volumeregeling Hiermee stelt u het luistervolume in (bladzijde 11). 6 STANDBY/ON-toets Schakelt tussen ruststand en aan (bladzijde 11). 7 INPUT-toets Selecteren van de ingangsbron (bladzijde 12). 8 Hoofdtelefoonaansluiting Sluit hierop een hoofdtelefoon aan. Wanneer een

hoofdtelefoon is aangesloten, wordt er geen geluid

weergegeven via de luidsprekers (bladzijde 12). 9 AUDIO IN-aansluiting Gebruiken voor aansluiting van een extra component via een

stereo-ministekerkabel (bladzijde 12). 10 USB-aansluitpunt Gebruiken voor aansluiting van het USB-

massaopslagapparaat of Apple iPad als audiobron (bladzijde 19).11 Tune Down, Skip Down-toets Selecteren van de gewenste track of map die moet worden afgespeeld.12 Tune Up, Skip Up-toets Selecteren van de gewenste track of map die moet worden afgespeeld.13 Stoptoets Gebruiken om de weergave stop te zetten. 14 Play or Pause-toets Hiermee wordt de weergave stopgezet of hervat vanaf het

onderbroken punt. 15 Toets voor openen/sluiten disclade Gebruiken om de schijflade te openen of te sluiten (bladzijde 13). Speakersysteem (alleen X-HM70)

De grilles van de luidsprekers zijn afneembaar TIMERSTANDBY/ON Afstandsbediening 7 m

1 Kolkoepel-Hoogweergever2 Woofer3 Bassreflexkanaal4 Luidspreker-aansluiting 2

Er mag niets in aanraking komen met de

luidspreker-membranen wanneer u de

grilles van de luidsprekers haalt.

X-HM70_En.book 7 ページ ２０１１年７月１１日　月曜日　午前９時２３分8

De apparatuur aansluiten

Schakel het apparaat uit en verwijder het netsnoer van het wandcontact voordat u apparatuur aansluit of aansluitingen wijzigt.

Aansluiten van de antennes

Bijgeleverde FM-antenne:

Sluit de FM-antennedraad aan op de FM 75 OHMS

aansluiting en richt de draad zodanig dat de ontvangst

Gebruik voor een betere ontvangst een externe FM-antenne

(coaxiale kabel 75 Ohm). Wanneer gebruik wordt gemaakt

van een externe FM-antenne, trek dan de meegeleverde FM-

Bijgeleverde AM-ringantenne:

Sluit de AM-ringantenne aan op de AM-aansluiting. Richt de

AM-ringantenne uit voor een optimale ontvangst. Plaats de

AM-lusantenne op een plank e.d. of bevestig hem aan een

• Als u de antenne op het toestel of in de buurt van het

netsnoer plaatst, kan het signaal gestoord worden. Plaats

de antenne zo ver mogelijk uit de buurt van het toestel

voor een betere ontvangst.

DC OUTPUTfor WIRELESS LAN(OUTPUT 5 V 0.6 A MAX) LAN

< In elkaar zetten >

Aansluiten van de luidsprekers

Als de meegeleverde speaker niet wordt gebruikt

• De meegeleverde speakerdraad met de rode buis is voor

het positieve (+) aansluitpunt. Sluit de draad met de rode

huls aan op het aansluitpunt plus (+), en de andere draad

op het aansluitpunt min (–).

•Gebruik speakers met een impedantie van 4 Ohm, omdat

speakers met een lagere impedantie het apparaat kunnen beschadigen. LET OP

•Op deze luidsprekeraansluitingen staat een

GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact

halen voordat u niet geïsoleerde onderdelen aanraakt.

•Verwissel in geen geval de rechter en linker kanalen. De

rechter luidspreker is de luidspreker aan de rechterkant

wanneer u naar het toestel gekeerd staat.

• Laat de ontblote luidsprekerdraden elkaar niet raken.

•Zorg dat de ontblote draaduiteinden van de

luidsprekerkabel stevig in elkaar zijn gedraaid en volledig

in de luidsprekeraansluiting steken. Wanneer kale

luidsprekerdraad c ontact maakt met het achterpaneel, kan hierdoor het apparaat worden uitgeschakeld als veiligheidsmaatregel. Als de meegeleverde speakerdraad niet wordt

gebruikt Basisbedradingsaansluitingen1 Draai de ontblote draaduiteinden in elkaar.2 Maak de aansluiting wat los en steek de blote draad er in. 3 Draai de aansluiting vast. Alleen X-HM70:

•De speakers mogen niet boven het hoofd aan de wand of

het plafond worden geplaatst. Het rooster is afneembaar

en kan daarom van de speaker afvallen en schade of letsel

veroorzaken ingeval van installatie boven het hoofd.

•Zorg dat er geen voorwerpen in de bassreflexkanalen vallen of worden gestoken. •Ga niet op de luidsprekers zitten of staan. Dit kan leiden tot persoonlijk letsel. Het gebruik van een andere subwoofer

U kunt een subwoofer met versterker aansluiten op de SUBWOOFER PREOUT bus. Opmerking

•Zonder ingebouwde versterker komt geen geluid uit de subwoofer. De iPod of iPhone op de TV aansluiten U kunt foto’s en video’s van de iPod of iPhone bekijken, door het systeem op een TV/monitor aan te sluiten. Sluit, als het

TV/monitor een video-ingang heeft, deze ingang aan op de

VIDEO OUT-aansluiting aan de achterzijde van het toestel en

zet de TV-uitgang op de iPod of iPhone in de stand "ON".

• Het is belangrijk dat de NTSC- of PAL-instelling op de iPod dezelfde is als die van het TV-signaal. Ga naar de homepage van Apple voor verdere informaties.

• De videobeelden van de iPod of iPhone worden alleen getoond als de iPod of iPhone op het dockingstation is geplaatst. Een televisietoestel, enz. aansluiten Sluit aan de TV d.m.v. een audiokabel. Om Line In functie te kiezen:

•Op hoofdunit: Druk herhaaldelijk op de INPUT-toets totdat Line In verschijnt. •Op de afstandsbediening: Druk op de LINE toets.

SPEAKERS AM LOOP ANTENNA OUT IN PREOUT L R VIDEO LINESUBWOOFER Hoofd-toestelAudiokabel (In de handel verkrijgbaar) AudiosignaalNaar audio-ingangNaar de aansluiting SUBWOOFER PREOUTSubwoofer dat is verkrijgbaar voor commercieel (versterker ingebouwd)

DC OUTPUTfor WIRELESS LAN(OUTPUT 5 V 0.6 A MAX)LAN(10/100) FM UNBAL 75

SPEAKERS AM LOOP ANTENNA OUT IN PREOUT L R VIDEO LINE SUBWOOFER AudiosignaalTV Naar audio-uitgangenAudiokabel (In de handel verkrijgbaar) Hoofd-toestelNaar LINE invoer stekerbus

X-HM70_En.book 9 ページ ２０１１年７月１１日　月曜日　午前９時２３分10

Aansluiten op het netwerk via de LAN-

Door aansluiting van deze receiver op het netwerk via het

LAN-aansluitpunt kunt u radiozenders op het Internet

beluisteren. Om naar internet-radiozenders te kunnen

luisteren, moet u vooraf een contract afsluiten met een ISP

(Internet Service Provider).

Bij deze aansluiting kunt u via de NETWORK-functies

audiobestanden die op de componenten van het netwerk zijn

opgeslagen, zoals op uw computer, afspelen.

Verbind de LAN-aansluiting van de receiver met de LAN-

aansluiting van de router (met of zonder ingebouwde DHCP-

serverfunctie) met behulp van een straight LAN-kabel (CAT 5

Schakel de DHCP-serverfunctie van de router

ter niet is uitgerust met een ingebouwde DHCP-

serverfunctie moet u de netwerkinstellingen handmatig

maken. Zie Menu voor netwerkinstelling op bladzijde 21 voor

• Raadpleeg de bedieningshandleiding van uw apparaat

omdat het aangesloten apparaat en de aansluitwijze

afhankelijk van uw internetomgeving kunnen verschillen.

• Als u gebruik maakt van een

breedbandinternetaansluiting, dient u aangemeld te zijn

bij een internetserviceprovider. Neem contact op met een

internetserviceprovider bij u in de buurt voor meer

Aansluiting op een draadloze LAN Draadloze aansluiting op het netwerk is mogelijk via een

draadloze LAN-aansluiting. Gebruik de in de handel

verkrijgbare AS-WL300 voor aansluiting.

Raadpleeg de bedieningshandleiding van de draadloze LAN-

convertor (AS-WL300) voor meer gegevens.

Steek de stekker van het netsnoer van dit toestel in een

stopcontact nadat u heeft gecontroleerd dat alle

verbindingen juist zijn gemaakt.

•Trek de stekker uit het stopcontact indien u het toestel

voor langere tijd niet gaat gebruiken.

• Pak het netsnoer alleen bij het stekkerdeel beet. De

stekker mag niet worden uitgetrokken door aan het snoer

te trekken, en het snoer mag nooit met natte handen

worden aangeraakt, omdat dit kan leiden tot kortsluiting

of elektrische schok. Het apparaat of meubilair mag niet

op het netsnoer worden geplaatst, en het snoer mag ook

niet bekneld raken. Er mag geen knoop in het snoer

worden gelegd en het snoer mag niet met andere snoeren

aan elkaar worden gebonden. De netsnoeren dienen zo te

worden gelegd dat er niet op getrapt kan worden. Een

beschadigd netsnoer ka

n leiden tot brand of

schok. Controleer regelmatig de staat van het netsnoer.

Mocht u het beschadigd aantreffen, vraag dan uw

dichtstbijzijnde bevoegde PIONEER-onderhoudscentrum

of uw dealer om ver vanging.

Inschakelen van de stroom

Druk op de STANDBY/ON-toets om het apparaat in te schakelen. Na gebruik:

Druk op de STANDBY/ON-toets als u het toestel in de Standby-stand wilt zetten. Opmerking

• Als de iPod/iPhone is gedockt dan gaat het apparaat

echter over in de laadmodus. Op de display verschijnt dan "iPod charge". •Druk tijdens de iPod-laadmodus op de toets STANDBY/

ON om het apparaat in te schakelen.

•Verwijder de iPod om het apparaat op stand-by zetten.

In dit voorbeeld wordt de klok ingesteld op 24-uurs (00:00) display.1 Druk op de TIMER-toets van de afstandsbediening. De huidige datum en tijd worden weergegeven.

De eerste keer dat u de klok gebruikt, komt u in de modus tijd instellen terecht.2 Druk op de ENTER toets.3 Gebruik / om de dag in te stellen en druk daarna op ENTER.4 Gebruik / om de 24-uurs of 12-uurs display te selecteren en druk daarna op ENTER. 5 Stel het uur in met / en druk dan op ENTER.6 Gebruik / om de minuten in te stellen en druk daarna op ENTER om te bevestigen. Bevestigen van het tijddisplay:

Druk op de TIMER-toets. De tijdsaanduiding zal circa 10 seconden worden getoond. Opmerking

• Wanneer stroomvoorziening is weergegeven nadat het

apparaat is weer ingestoken of door vermogensuitval, stel

de klok in opnieuw (Zie hieronder).

Gelijk zetten van de klok:

Voer "De klok instellen" vanaf stap 1 uit. Indien "Clock" niet in

stap 2 verschijnt, zal stap 4 (voor het kiezen van de 24-uur of

12-uuraanduiding) worden overgeslagen.

Veranderen van het 24- of 12-uursdisplay: 1 Wis alle geprogrammeerde gegevens. Raadpleeg Terugzetten fabrieksinstellingen, het gehele

geheugen wissen op bladzijde 29 voor meer gegevens. 2 Voer de aanwijzingen onder "De klok instellen" vanaf stap 1 verder uit. Helderheid van de display regelen

Druk op de DIMMER-toets om de helderheid van de display

te dimmen. De helderheid kan in vier stappen worden geregeld. Automatische infaden van het volume

Indien u het hoofdtoestel uit- en weer inschakeld met het

volume op 41 of hoger, begint het volume op 40 en verloopt naar het laatst ingestelde niveau. Volumeregeling

Draai de volumeknip naar VOLUME (op het hoofdapparaat)

of druk op VOLUME +/- (op de afstandsbediening) als u het volume wilt laten toenemen of afnemen. LET OP • Het geluidsniveau bij een bepaald ingesteld volume, hangt af van het prestatievermogen van de luidspreker,

van de locatie en van verschillende andere factoren. Het is aanbevolen, zich niet aan te hoge geluidsniveaus bloot te stellen. Zet niet het volume voluit wanneer u het toestel

aanzet. Luister naar muziek op een gematigde

geluidssterkte. Excessieve geluidsdruk uit oor- en

hoofdtelefoons kan gehoorverlies veroorzaken.

Auto Power Down-setup

Instellen om de receiver automatisch uit te schakelen nadat

een bepaalde tijd is verstreken (wanneer het apparaat is

ingeschakeld terwijl het enkele uren lang niet is bediend). •Standaardinstelling: 6H1 Druk op SETUP op de afstandsbediening. • Als APD niet verschijnt drukt u op / om APD te selecteren.2 Gebruik / om de tijd aan te geven waarna het apparaat moet uitschakelen (als er geen bediening heeft plaatsgevonden). • U kunt 2, 4 of 6 uur kiezen, of Off (als u geen automatische uitschakeling wenst).3 Druk op RETURN wanneer u klaar bent. O De 24-uurs tijdsaanduiding verschijnt.(00:00 - 23:59)De 12-uurs tijdsaanduiding verschijnt.(AM 00:00 - PM 11:59)

O X-HM70_En.book 11 ページ ２０１１年７月１１日　月曜日　午前９時２３分12

Het geluid wordt tijdelijk onderdrukt wanneer u op de MUTE-

toets op de afstandsbediening drukt. Druk opnieuw op deze

toets, om het geluidsvolume te herstellen.

Als het apparaat voor het eerst wordt ingeschakeld, wordt de

P.Bass-modus weergegeven welke de basfrequenties

versterkt. Druk op de toets P.BASS van de afstandsbediening

om de P.bass-modus uit te schakelen.

Druk op de BASS-toets en daarna op / om de

lagetonenregelaar in te stellen.

Druk op de TREBLE-toets en daarna op / om de

hogetonenregelaar in te stellen.

Wanneer er op de SOUND toets wordt gedrukt, zal de huidige

functie-instelling getoond worden. Druk net zo vaak op de

SOUND toets tot de gewenste geluidsfunctie verschijnt, als u

wilt overschakelen naar een andere functie.

Wanneer op het hoofdtoestel op de INPUT-toets gedrukt

wordt, schakelt de actuele functie naar een andere modus

om. Druk herhaaldelijk op de INPUT-toets, om de gewenste

•De back-upfunctie zorgt ervoor dat de geheugenfunctie

nog steeds werkt ingeval van een stroomuitval of als het

netsnoer wordt verwijderd.

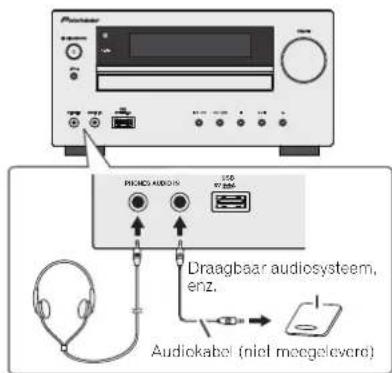

Verbeteren van uw systeem

Het aansluitsnoer wordt niet meegeleverd. U dient een in de

handel verkrijgbaar snoer zoals hieronder afgebeeld aan te

Luisteren naar de weergave van een draagbaar

1 Sluit met behulp van een verbindingskabel de Portable

Audio Player, enz. aan op AUDIO IN.

2 Druk op de STANDBY/ON-toets om het apparaat in te

3 Druk herhaaldelijk op de AUDIO IN-toets van de

afstandsbediening of op de INPUT-toets van het

hoofdtoestel om de AUDIO IN-functie te kiezen.

4 Laat de aangesloten apparatuur weergeven.

• Als het volumeniveau van de aangesloten apparatuur te

hoog is, kan het geluid vervormd klinken. Als dat zich

voordoet, zet dan het volume van de aangesloten

apparatuur lager. Als het volumeniveau te laag is, zet het

volume van de aangesloten apparatuur dan hoger.

• Plaats om storing te voorkomen het toestel uit de buurt

• Bij gebruik van video-apparatuur, dient u de audio

uitgangsaansluiting op dit toestel aan te sluiten en de

video uitgangs-aansluiting op een televisie.

•Draai het volume niet op volle sterkte, wanneer u het

apparaat inschakelt en luister naar muziek bij matige

geluidsniveaus. Excessieve geluidsdruk uit oor- en

hoofdtelefoons kan gehoorverlies veroorzaken.

• Zet het volume laag voor u de hoofdtelefoon aansluit of uit

•Let er op dat de gebruikte hoofdtelefoon een 3,5 mm

diameter stekker heeft en een impedantie tussen de 16 en

50 Ohm. De aanbevolen impedantie is 32 Ohm.

•Door een hoofdtelefoon aan te sluiten, worden de

luidsprekers automatisch uitgeschakeld. Stel het volume

in met de VOLUME regelaar.

POPS VOCAL JAZZ FLAT GAME CLASSIC For rock music.

5V 2.1A Draagbaar audiosysteem,

Audiokabel (niet meegeleverd)

Luisteren naar een CD of

Dit systeem kan een standaard CD, CD-R/RW in CD-formaat

en CD-R/RW met MP3- of WMA-bestanden afspelen, maar

kan deze niet opnemen. Bepaalde audio CD-R en CD-RW discs kunnen vanwege de status van de disc of opname- apparatuur niet worden afgespeeld.

MP3 is een compressieformaat. De afkorting staat voor

MPEG Audio Layer 3. MP3 is een soort audiocodering

voortkomend uit een aanzienlijke compressie van de

oorspronkelijke audiobron met zeer weinig verlies van de geluidskwaliteit. • Dit systeem ondersteunt MPEG-1/2/2.5 audiolaag 3

(samplingsnelheid: 8 kHz tot 48 kHz; bitsnelheid: 32 kbps tot 320 kbps). • Tijdens weergave van een VBR bestand verschilt de

tijdteller op het display mogelijk van de werkelijke weergavetijd. WMA: WMA-bestanden zijn Advanced System Format-bestanden welke audiobestanden bevatten die zijn gecomprimeerd met de Windows Media Audio-codec. WMA is ontwikkeld door Microsoft als audioformaat voor Windows Media Player.

•WMA wordt door dit systeem ondersteund (samplingsnelheid: 32 kHz tot 44,1 kHz/48 kHz; bitsnelheid: 32 kbps tot 320 kbps).

Disk afspelen 1 Druk op de STANDBY/ON-toets om het apparaat in te schakelen.2 Druk herhaaldelijk op de CD-toets van de afstandsbediening of op de INPUT-toets van het hoofdtoestel om de tunerfunctie te kiezen.3 Druk op de toets om de disclade te openen.4 Plaats de schijf in de lade met de label aan de bovenzijde.5 Druk op de toets om de disclade te sluiten.6 Start het afspelen met een druk op de / ( ) toets. Nadat het laatste nummer op de disc is afgespeeld zal het toestel automatisch stoppen. LET OP • Plaats niet twee discs in één disclade. •Speel geen discs af met speciale vormen (hart,

achthoekig, enz.) Dit kan storingen veroorzaken.

•Druk niet op de CD-lade terwijl deze beweegt.

• Wanneer de spanning wordt onderbroken met de lade

geopend moet u wachten totdat er weer spanning wordt geleverd.• Plaats 8 cm discs beslist in het midden van de disclade. Opmerking

• Vanwege de structuur van de discinformatie, duurt het aflezen van een MP3/WMA disc langer dan bij een normale CD (ongeveer 20 tot 90 seconden).

• “MP3” of “WMA” verschijnt nadat het apparaat informatie op een MP3- of WMA-schijf heeft gelezen. • Als tijdens versneld vooruit spelen het einde van de

laatste track is bereikt, dan verschijnt “END” op de display

en wordt de weergave van de CD onderbroken. Als het

begin van de eerste track tijdens versneld achteruit

spelen is bereikt, gaat het apparaat over op de

weergavemodus (alleen voor CD).

•Rewritable multi-sessieschijven waarbij de laatste sessie nog niet is afgesloten, kunnen nog steeds worden afgespeeld. • Indien een radio of TV de weergave van de CD stoort, dient u het toestel verder va n de TV of radio te plaatsen.

Diverse discfuncties

Hervatten: 1 U kunt de track die u hebt stopgezet hervatten. Druk op terwijl de schijf wordt afgespeeld. 2 De track die u hebt stopgezet wordt door het systeem opgeslagen en knippert op de display. Druk op / ( ) om het afspelen te hervatten.

Het afspelen wordt hervat vanaf het begin van de track die u hebt stopgezet. Hervatten van de weergave annuleren: Druk op .TIMERINPUTSTANDBY/ONTIMERINPUTSTANDBY/ON USB

2.1A PHONES AUDIO IN FunctieHoofd-toestelAfstandsbedieningBedieningAfspelenDruk tijdens de stopfunctie.Stoppen Druk tijdens weergave. Pauzeren Druk tijdens weergave.

Druk op de / toets om de weergave vanaf het gepauzeerde punt voort te zetten.Hoger/lager fragment Druk tijdens weergave of de stopfunctie. Als u tijdens de stopmodus op de toets drukt, start u het afspelen vanaf het fragment van uw keuze door op de toets / te drukken.Snel voorwaarts/ achterwaarts

Druk tijdens weergave. Laat de toets los om de weergave te hervatten.

X-HM70_En.book 13 ページ ２０１１年７月１１日　月曜日　午前９時２３分14

Geavanceerde weergave van een CD of MP3/

Direct opzoeken van een fragment

Met de cijfertoetsen kunnen de gewenste tracks op de

huidige schijf worden afgespeeld.

Gebruik de cijfertoetsen op de afstandsbediening om de

gewenste track te selecteren terwijl de geselecteerde

schijf wordt afgespeeld.

• Met de cijfertoetsen kunt u tot maximaal nummer 9

•Gebruik de "100" toets om nummer +100 of hoger te

•Gebruik de "10" toets om nummer +10 of hoger te kiezen.

A. Bijvoorbeeld 13 kiezen

1 Druk op de "+10" toets.

2 Druk op de "3" toets.

B. Bijvoorbeeld 130 kiezen

1 Druk op de "+100" toets.

2 Druk driemaal op de toets “+10”.

3 Druk op de "0" toets.

•Een hoger fragmentnummer dan het aantal fragmenten

op de disc kan niet worden gekozen.

•Direct Track Search is niet mogelijk tijdens Shuffle Play.

Stoppen van de weergave:

In de herhalingsfunctie kan één fragment, alle fragmenten of

een geprogrammeerde reeks herhaald worden afgespeeld.

•“ ” verschijnt tijdens Repeat Play.

Herhalen van één fragment:

Druk herhaaldelijk op de REPEAT-toets totdat “Repeat One”

verschijnt. Druk op de / ( )-toets.

Herhaling van alle fragmenten:

Druk herhaaldelijk op de REPEAT-toets totdat “Repeat All”

verschijnt. Druk op de / ( )-toets.

Herhalen van gewenste fragmenten:

Voer stap 1 - 5 van "Geprogrammeerde weergave" gedeelte op

deze pagina uit en druk vervolgens enkele malen op de

REPEAT-toets totdat "Repeat All" verschijnt.

Annuleren van de herhaalde weergave:

Druk herhaaldelijk op de REPEAT-toets totdat “Repeat Off”

verschijnt en “ ” verdwijnt.

De tracks op de schijf kunnen automatisch in de

Shufflevolgorde worden afgespeeld.

•“ ” verschijnt tijdens Shuffle Play.

Alle tracks met Shuffle Play afspelen:

Druk op de SHUFFLE-toets van de afstandsbediening.

Annuleren van Shuffle Play:

Druk op SHUFFLE en " " verdwijnt.

• Als u tijdens Shuffle Play op drukt, kunt u naar de

eerstvolgende door de Shufflebediening geselecteerde

track gaan. U kunt met de toets echter niet teruggaan

naar het vorige fragment. In plaats daarvan zal het begin

van het huidige fragment worden opgezocht.

•Het apparaat selecteert tracks en speelt ze automatisch

af in Shuffle Play. (U kunt niet zelf een bepaalde volgorde

voor weergave kiezen.)

•Druk na herhaalde weergave beslist op de toets . De

disc zal anders doorlopend worden afgespeeld.

Geprogrammeerde weergave (CD)

U kunt maximaal 32 fragmenten voor weergave in de

gewenste volgorde kiezen.

1 Druk op de PLAY MODE toets op de afstandsbediening

terwijl het toestel gestopt is, om de functie voor het

opslaan van een programma in te schakelen.

2 Druk op of of op de cijfertoetsen van de

afstandsbediening om de gewenste track te selecteren.

Deutsch 3 Druk op de ENTER toets om het fragmentnummer op te slaan.4 Herhaal de stappen 2 - 3 voor verdere fragmenten. U kunt maximaal 32 fragmenten programmeren. U kunt de geprogrammeerde fragmenten door een druk op de CLEAR toets wissen indien u een vergissing heeft gemaakt.5 Start het afspelen met een druk op de / ( ) toets. Geprogrammeerde weergave (MP3/WMA) 1 Druk in de stopmodus op de PLAY MODE-toets totdat ‘PROGRAM’ verschijnt om naar de modus te gaan voor het opslaan van de programmering. De weergavemodus wijzigt elke keer dat u op de toets PLAY MODEdrukt.2 Druk op of of op de cijfertoetsen van de afstandsbediening om de gewenste map te selecteren. Druk daarna op of of de cijfertoetsen van de

afstandsbediening om de gewenste tracks te selecteren. 3 Druk op de ENTER toets, om de map en het fragmentnummer te saven.4 Herhaal de stappen 2 – 3 voor verdere mappen/fragmenten. U kunt maximaal 32 fragmenten programmeren.5 Start het afspelen met een druk op de / ( ) toets. Toevoegen van fragmenten aan het programma:

Stop de weergave en volg daarna stap 2 en 3 om tracks toe te

voegen. De nieuw geprogrammeerde fragmenten worden na

het laatst geprogrammeerde fragment van het vorige programma vastgelegd. Annuleren van de geprogrammeerde

Druk op de toets wanneer geprogrammeerd afspelen is

stopgezet. Druk op de toets PLAY MODE om standaard

afspelen te kiezen, waarna alle geprogrammeerde inhoud

Schijfinformatie weergeven:

Druk herhaaldelijk op CD DISP om de weergave van de

verlopen afspeeltijd en de resterende afspeeltijd van de CD te wijzigen. Meerdere trackgegevens kunnen worden weergegeven

tijdens het afspelen van een MP3/WMA-schijf. Druk op DISPLAY. Opmerking

• Wanneer een disc wordt uitgeworpen, wordt het

programma automatisch geannuleerd.

•De geprogrammeerde fragmenten worden niet gewist,

wanneer u op de STANDBY/ON toets drukt om de

standbyfunctie te activeren of van CD naar een andere bron schakelt.• Shuffle Play is niet mogelijk tijdens de programmabediening. • De bedieningstoetsen voor het wijzigen van displays

verschillen per schijf: voor CD wordt CD DISP gebruikt;

voor MP3/WMA-schijf wordt DISPLAY gebruikt.

MP3/WMA-mapmodus (alleen voor MP3/WMA-

Weergave van een MP3/WMA (Windows Media

Op het Internet existeren veel muziek-websites, waar u MP3/ WMA (Windows Media Audio) kunt downloaden. Volg de instructies van de website, hoe u de muziekbestanden kunt downloaden. U kunt deze gedownloade muziekbestanden dan afspelen door ze op een CD-R/RW disc te branden.

• Uw downgeloade liedjes/bestanden zijn alleen maar voor

persoonlijk gebruik bestemd. Elk ander gebruik van de

liedjes, zonder toestemming van de eigenaar, is illegaal.

Volgorde van de mapweergave

Indien de MP3/WMA-bestanden in verschillende mappen

zijn opgenomen, dan wordt voor elke map automatisch een nummer vastgelegd. Druk op de PLAY MODE om mapweergave te selecteren.

Deze mappen kunnen geselecteerd worden met de FOLDER

+/- toets op de afstandsbediening. Indien zich in de

geselecteerde map geen compatibele bestandsformaten

bevinden, wordt de map overgeslagen en de volgende map geselecteerd. Voorbeeld: Hoe wordt het mapnummer vastgelegd, wanneer

bestanden in MP3/WMA-formaat worden opgenomen, zoals in de afbeelding hier beneden.1 De ROOT map wordt als map 1 vastgelegd.2 Het afspelen gebeurt in de volgorde van onderstaand schema.3 Voor CD MP3/WMA, 255 nummers van mappen en bestanden, inclusief de mappen die niet afspeelbare betanden hebben kunnen worden afgelezen.

PROGRAM P - 01 ← F--- T---

Voorbeeld medialaagMapAudiobestand Root Laag 1 Laag 2 Laag 3 Laag 4 Laag 5Volgorde van de sessie

X-HM70_En.book 15 ページ ２０１１年７月１１日　月曜日　午前９時２３分16

Procedure voor het afspelen van een MP3/WMA-

disc met stand Map ingeschakeld

Een CD-R/RW afspelen.

1 Druk op de CD toets en laad een MP3/WMA-disc. Druk

op de toets PLAY MODE om de mapweergave te

De schijfgegevens worden getoond.

2 Druk op FOLDER +/- om de gewenste afspeelmap te

selecteren. (Mapmodus ingeschakeld)

De weergave gaat van start.

• Titel, Artiest en Album naam wordt weergegeven als deze

gegevens zijn vastgelegd op de disc.

•Druk bij afspelen in de mapmodus op FOLDER +/- zodat

de map ook tijdens weergave/pauze kan worden

geselecteerd. De weergave/pauzemodus blijft

gehandhaafd in de eerste track van de geselecteerde

• U kunt de inhoud van de display veranderen door op de

DISPLAY toets te drukken.

*De nummertitel, artiestennaam en de albumnaam worden

alleen tijdens het afspelen getoond.

Als u de mapweergave wilt annuleren, stop dan de weergave,

druk op de toets PLAY MODE en kies de normale

• Wanneer "Can’t Play" in de display verschijnt, betekent

dit, dat een "auteursrechtelijk beschermd WMA-bestand"

of een "niet compatibel weergavebestand" geselecteerd

Mapnummer Eerste fragmentnummer in

Totaal aantal mappen en Totaal aantal tracks (Stopzetten)

Mapnummer en Tracknummer (Afspelen)

X-HM70_En.book 16 ページ ２０１１年７月１１日　月曜日　午前９時２３分17

Luisteren naar de iPod,

de Generatie)• iPod classic• iPod met video• iPod nano (6 de

de Generatie)• iPhone 4/3GS/3G•iPad Belangrijk

• Pioneer accepteert onder geen enkele voorwaarde de

verantwoordelijkheid voor direct of indirect verlies als

gevolg van enig ongemak of verlies van opgenomen

materiaal als gevolg van storingen aan de iPod.

• Dit systeem is ontwikkeld en getest voor de softwareversie

van iPod/iPhone/iPad, zoals vermeld op de website van

Pioneer (http://pioneer.jp/homeav/support/ios/eu/).

• Installatie op uw iPod/iPhone/iPad van andere

softwareversies dan de versies die staan vermeld op de website van Pioneer, kan mogelijk leiden tot incompatibiliteit met dit systeem. •Zodra de iPod of iPhone op het apparaat is aangesloten wordt deze geladen. • De iPad kan worden geladen terwijl het apparaat is ingeschakeld of in de iPod laadmodus. •Gebruik voor aansluiting van de iPad alleen een voor de iPad geschikte kabel. • Sluit de iPad aan op het USB-aansluitpunt.

• iPod en iPhone zijn gelicentieerd voor weergave van

materiaal waarop geen auteursrechten rusten of

teriaal waarvoor de gebruiker de wettelijke toestemming heeft om het weer te geven. • Functies zoals de equalizer kunnen niet worden bediend

met behulp van deze receiver en wij adviseren u de

equalizer uit te schakelen voordat deze wordt aangesloten. Aansluiting van de iPod/iPhone

LET OP •Gebruik bij aansluiting van een iPod/iPhone altijd de universele dockadapter die bij de iPod/iPhone is

meegeleverd, of een speciaal voor de iPod/iPhone in de

handel verkrijgbare adapter. De iPod/iPhone kan niet

zonder een universele dockadapter worden aangesloten;

indien u toch tracht een iPod/iPhone zonder een

universele adapter aan te sluiten, kan dit leiden tot schade of storingen. •Trek alle aangesloten accessoires uit de iPod of iPhone, voordat u het toestel in het docking-station zet.1 Open het dockingklepje door het omhoog te trekken.2 Bevestig de universele dockadapter aan de iPod/iPhone-connectorpoort van dit apparaat. • Bij dit apparaat is geen universele dockadapter voor de iPod/iPhone meegeleverd. Bij plaatsing van de universele dockadapter moet u ervoor

zorgen dat de adapter in de juiste richting wordt geplaatst. Bij

plaatsing moeten eerst de uitstekende lipjes aan de voorzijde

van de adapter in de ingangen van de iPod/

iPhoneconnectorpoort worden ingestoken en daarna op de

plaats worden gedrukt. Zorg ervoor dat de connectoren niet

worden aangeraakt bij de plaatsing van de adapter. 3 Aansluiting van de iPod/iPhone. • Als een iPod/iPhone wordt aangesloten terwijl dit

apparaat op stand-by staat, wordt het apparaat

ingeschakeld en start de weergave van de iPod/iPhone.

Verwijderen van de adapter voor de iPod of

Aansluiting van de iPad-adapter 1 Steek de connector van de iPad in de iPad. iPhoneiPhone (onderkant)Dock-aansluitingiPhone-dockiPhone-aansluiting

Steek de punt van een schroevendraaier ("–"

type, klein) in het gat van de adapter zoals

wordt afgebeeld en neem de adapter naar boven toe uit.

X-HM70_En.book 17 ページ ２０１１年７月１１日　月曜日　午前９時２３分18

2 Sluit de iPad met een USB-connector aan op het

• VIDEO-out wordt niet door de USB-connector

Een iPod, iPhone of iPad afspelen

Deze receiver beschikt over een speciaal voor de iPod

gereserveerde aansluiting waarmee u de weergave van het

audiomateriaal van de iPod kunt bedienen met de

bedieningselementen van de receiver.

• Als de iPod niet goed functioneert wanneer u hem op de

receiver aansluit, schakel dan de receiver uit en sluit de

iPod weer aan. Als dat niet werkt, probeert u de iPod te

1 Zet de receiver en de TV aan.

als de iPod of iPhone via het iPod-dockingstation is

Druk op USB om de USB-ingang te selecteren als iPad (of

iPod/iPhone) via het USB-aansluitpunt is aangesloten.

In het voorpaneel wordt Please Wait weergegeven, terwijl de

receiver de verbinding controleert en de gegevens ophaalt

Wanneer in de display Top Menu wordt weergegeven, bent

u klaar om muziek vanaf de iPod af te spelen.

• Wanneer na het indrukken van iPod/iPhone iPod

Disconnected wordt weergegeven in de display, schakel

dan de receiver uit en sluit de iPod opnieuw aan op de

• De bedieningsorganen van uw iPod zullen niet werken

wanneer het apparaat op deze receiver is aangesloten.

Audiobestanden afspelen die op een iPod zijn

Om tussen de nummers op uw iPod te navigeren, kunt u

gebruik maken van de OSD van uw TV die op deze receiver is

aangesloten. U kunt ook alle functies voor muziek bedienen

via de display in het voorpaneel van deze receiver.

•Let op: niet Romeinse tekens in de titel worden

weergegeven als ‘*’.

• Deze functie is niet beschikbaar voor foto’s of videoclips

Zoeken wat u wilt afspelen

Wanneer uw iPod is aangesloten op deze receiver, kunt u

door de nummers bladeren die zijn opgeslagen op de iPod

aan de hand van afspeellijst, artiest, albumtitel, songtitel,

genre of componist, op soortgelijke wijze als de iPod

rechtstreeks wordt gebruikt.

om een categorie te selecteren en druk

dan op ENTER om door die categorie te lopen.

•Om op elk gewenst moment naar het vorige niveau terug

te keren, drukt u op RETURN.

om door de geselecteerde categorie,

bijvoorbeeld albums, te bladeren.

•Gebruik / om naar de vorige/volgende niveaus te

3 Blader net zo lang tot u hebt gevonden wat u wilt

om het afspelen te starten.

• Wanneer u zich in de nummercategorie bevindt, kunt u

ook op ENTER drukken om het afspelen te starten.

Voornaamste afspeeltoetsen

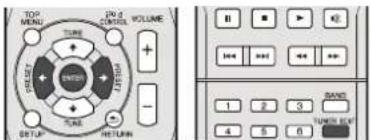

De toetsen van de afstandsbediening van de receiver kunnen

worden gebruikt voor standaardweergave van bestanden die

op een iPod zijn opgeslagen.

•Druk op iPod/iPhone om de afstandsbediening over te

schakelen naar de iPod/iPhone-

afstandsbedieningsfunctie.

Bekijken van foto’s en video-inhoud

Omdat videobediening via deze receiver niet mogelijk is,

moet u de hoofdbediening van de iPod gebruiken om foto’s

of video op de iPod te bekijken.

•De composiet VIDEO OUT-contactsteker en TV moeten

worden aangesloten voor het afspelen van foto’s of video

• U kunt deze functie niet gebruiken wanneer een iPod van

de vijfde generatie of een iPod nano van de eerste

generatie is aangesloten.

Druk op iPod CONTROL om over te schakelen naar de

iPod-bedieningsorganen.

• De bedieningsfuncties van de receiver zijn uitgeschakeld

wanneer video’s of foto’s op uw iPod bekijkt.

•Druk opnieuw op iPod CONTROL om terug te schakelen

naar de bedieningsfuncties van de receiver.

• iPod/iPhone-foto’s en videocontent kunnen alleen

worden bekeken als de iPod/iPhone op het iPod- of

iPhonedockingstation is aangesloten.

O X-HM70_En.book 18 ページ ２０１１年７月１１日　月曜日　午前９時２３分19

Een USB-apparaat aansluiten

Het is mogelijk om naar tweekanaals audio te luisteren met

behulp van de USB-interface aan de voorzijde van deze receiver.  Zet deze receiver in de stand-bystand en sluit dan uw USB-apparaat aan op de USB -aansluiting op het voorpaneel van de receiver. •De receiver ondersteunt niet het gebruik van een USB-

• Als de iPad is aangesloten begint het apparaat met laden.

Een USB-apparaat afspelen

• Pioneer kan de compatibiliteit niet garanderen (werking

en/of busvoeding) bij alle USB-opslagapparaten en is niet

verantwoordelijk voor eventueel verlies van gegevens dat

kan optreden wanneer een USB-apparaat op deze receiver is aangesloten. Opmerking

• Dit omvat weergave van WMA/MP3/MPEG-4 AAC- bestanden (uitgezonderd bestanden met kopieerbeveiliging of beperkte weergavemogelijkheden).

•Compatibele USB-apparaten zijn bijvoorbeeld externe

magnetisch harde schijven, draagbaar flashgeheugen

(m.n. USB-sticks) en digitale geluidsspelers (MP3-

spelers) die geformatteerd zijn met FAT16 of FAT32. Het is

niet mogelijk om deze receiver via USB aan te sluiten op

een personal computer om bestanden af te spelen.

• Bij grote hoeveelheden gegevens heeft de receiver meer

tijd nodig om de inhoud van een USB-apparaat te lezen.

• Als het gekozen bestand niet kan worden afgespeeld,

gaat deze receiver automatisch naar het volgende afspeelbare bestand. • Wanneer het spelende bes

t and niet van een titel is voorzien, wordt de bestandsnaam op het scherm

aangegeven; wanneer er geen albumnaam of artiestennaam is, blijft dit veld leeg. • N.B. niet Romeinse letters in de afspeellijst worden als ‘*’ getoond. •Zorg dat de receiver in de stand-bystand staat bij het

losmaken van het USB-apparaat. 1 Zet de receiver en de TV aan.2 Schakel de TV-ingang in zodat de TV op de receiver kan aansluiten.3 Druk op USB van de afstandsbediening om de receiver op de USB-functie over te laten schakelen. Please Wait verschijnt op het scherm wanneer deze receiver

het USB-apparaat begint te herkennen. Nadat het apparaat is

herkend, verschijnt een weergavescherm en wordt er

automatisch met afspelen gestart.

Voornaamste afspeeltoetsen

De toetsen van de afstandsbediening van deze receiver

kunnen worden gebruikt voor standaardweergave of

bestanden die op USB-apparatuur zijn opgeslagen.

•Druk op USB om de afstandsbediening over te schakelen naar de USB-bedieningsmodus. Belangrijk

Wanneer op het display een USB Error-melding verschijnt,

probeer dan de volgende punten:

•Schakel de receiver uit en vervolgens weer in.

• Sluit het USB-apparaat opnieuw aan terwijl de receiver uitgeschakeld is. • Selecteer een andere ingangsbron (zoals CD) en schakel

vervolgens weer terug naar USB.

•Gebruik een speciale AC-adapter (met het apparaat

meegeleverd) voor de stroomvoorziening van de USB.

Als dit het probleem niet oplost, is uw USB-apparaat

waarschijnlijk niet compatible.

Weergave met NETWORK-

De receiver is uitgerust met een LAN-aansluiting. U hebt de

beschikking over de volgende functies wanneer u apparatuur

met deze aansluitingen verbindt.

• Luisteren naar internet-radiozenders

U kunt uw favoriete internetradiostation beluisteren en

kiezen uit de lijst van internetradiostations die door de

SHOUTcast databaseservice worden aangemaakt,

Zie Luisteren naar internet-radiozenders hieronder.

• Muziekbestanden afspelen die op een PC zijn

Met dit apparaat kunt u diverse muziekbestanden

afspelen die op een PC zijn opgeslagen.

Zie Audiobestanden afspelen die op apparaten in het

netwerk zijn opgeslagen op bladzijde 21.

Naast muziekbestanden op een PC kunt u ook

muziekbestanden afspelen die op andere apparaten zijn

opgeslagen door gebruik te maken van de ingebouwde

mediaserverfunctie gebaseerd op de DLNA 1.0 of DLNA

1.5 structuur en protocols (bijv. netwerk-geschikte

harde schijven en audio-installaties).

• Bij het afspelen van audiobestanden wordt ‘Please Wait’

getoond voordat het afspelen begint. Deze aanduiding

kan een paar seconden getoond worden afhankelijk van

• Als er een domein is geconfigureerd in een Windows

netwerkomgeving, kunt u geen toegang krijgen tot een

PC in het netwerk terwijl u op het domein bent ingelogd.

In plaats van inloggen op het domein, moet u op de lokale

apparatuur inloggen.

•Er zijn gevallen waarin de verstreken speelduur niet juist

1 Zet de receiver en de TV aan.

Zie Aansluiten op het netwerk via de LAN-interface op

2 Schakel de TV-ingang in zodat de TV op de receiver kan

3 Druk op NETWORK van de afstandsbediening om de

receiver op de NETWORK-functie over te laten

Het kan een paar seconden duren voordat de receiver

toegang heeft tot het netwerk. Het volgende scherm

verschijnt wanneer de NETWORK als de ingangsbron is

om de categorie te selecteren die u wilt

afspelen en druk dan op ENTER.

Selecteer een categorie uit de volgende lijst:

• Now Playing – Toon de huidige status en de

• Internet Radio – Het SHOUTcast internetradio via

netwerk beluisteren.

• Music Library – Muziekbestanden afspelen die op een PC

• Favorites – Favoriete nummers die nu geregistreerd zijn.

• Settings – Instellingen van de NETWORK-functies

om de map, het muziekbestand of de

internet-radiozender te selecteren die u wilt afspelen en

Druk op / om naar boven of onder in de lijst te gaan en

het gewenste onderdeel te selecteren. Als u op ENTER drukt,

begint het afspelen met het weergavescherm dat getoond

wordt voor het geselecteerde onderdeel. Om terug te gaan

naar het lijstscherm, drukt u op RETURN.

Als de items over meerdere bladzijden worden weergegeven,

gebruik dan / om snel verschillende bladzijden weer te

6 Herhaal stap 5 om het gewenste nummer of foto af te

Zie de hieronder aangegeven paragrafen voor gedetailleerde

bedieningsaanwijzingen.

•Internet-radiozenders – Zie Luisteren naar internet-

radiozenders hieronder.

• Muziekbestanden die in PC’s zijn opgeslagen – Zie

Audiobestanden afspelen die op apparaten in het netwerk

zijn opgeslagen op bladzijde 21.

Luisteren naar internet-radiozenders

Internetradio is een audio-uitzendservice die radio-

uitzendingen via internet verzorgt. Er zijn vele internet-

radiozenders die diverse services bieden vanuit alle hoeken

van de wereld. Sommige zijn opgericht en worden beheerd

door privépersonen terwijl andere de internetuitvoering zijn

van de corresponderende terrestrische radiozenders of

radionetwerken. Maar in tegenstelling tot terrestrische of

OTA (via-de-lucht) radiozenders die geografisch beperkt

worden door het bereik van de radiogolven die vanaf het

zendstation via de lucht worden uitgezonden,

zenders toegankelijk vanaf elke plaats op de wereld,

zolang er een verbinding is met internet, aangezien de

uitzendingen niet via de lucht maar via het World Wide Web

plaatsvinden. Met deze receiver kunt u internet-radiozenders

op genre en op regio kiezen.

Afhankelijk van de omstandigheden van de

internetverbinding is het mogelijk dat er onderbrekingen in

het geluid zijn bij het luisteren naar internetradio.

•Om naar internet-radiozenders te kunnen luisteren, moet

u breedband-internet hebben met hoge snelheid. Bij

gebruik van een 56 K of ISDN-modem is het vaak niet

mogelijk om een goede kwaliteit van het geluid van de

internet-radiozenders te verkrijgen.

•Het poortnummer varieert afhankelijk van de internet-

radiozender. Controleer de firewall-instellingen.

• Uitzendingen kunnen gestopt of onderbroken worden,

afhankelijk van de internet-radiozender. In dit geval kunt

u dan niet meer luisteren naar de radiozender die

geselecteerd is in de lijst met internet-radiozenders.

Over de lijst met internet-radiozenders

De lijst met internetradiostations op deze receiver wordt

aangemaakt, bewerkt en beheerd door de SHOUTcast

Audiobestanden afspelen die op apparaten in

het netwerk zijn opgeslagen

U kunt de volgende bedieningshandelingen verrichten met

de afstandsbediening van de receiver. Sommige toetsen zijn

niet beschikbaar voor de bediening afhankelijk van de

categorie die op het moment wordt afgespeeld.

•Druk op NETWORK om de afstandsbediening over te

schakelen naar de NETWORK-bedieningsmodus.

Uw favoriete nummers afspelen

Registreren van audiobestanden en

internetradiostations

Druk tijdens het afspelen van een nummer op

“Add to Favor” te selecteren, en druk daarna op ENTER.

Het geselecteerde nummer wordt dan in de favorietenmap

Merk op dat alleen audiobestanden die zijn opgeslagen op

apparaten in het netwerk geregistreerd kunnen worden.

Afspelen en verwijderen van audiobestanden en

internetradiostations in en uit de map Favorites

1 Selecteer ‘Favorites’ in het Main Menu.

kiezen en druk daarna op ENTER.

om weergave te kiezen of opties te

verwijderen en druk daarna op ENTER.

 – Het geselecteerde item wordt afgespeeld

 – Het geselecteerde item wordt uit de map Favorites

•Kies om de vorige bewerking ongedaan te maken.

Menu voor netwerkinstelling

Hieronder wordt de instelling van het netwerk beschreven

voor het luisteren naar internetradio op deze receiver.

1 Selecteer ‘Settings’ in het Main Menu.

2 Selecteer de instelling die u wilt aanpassen.

• Network – Instellingen voor het netwerk aanpassen (zie

Netwerkinstellingen hieronder).

• General – Gebruiken om alle instellingen voor

netwerkaansluiting terug te zetten op hun oorspronkelijke

standaardinstelling (zie Algemene instellingen op

Als de router die op de LAN-aansluiting van de receiver is

aangesloten een breedbandrouter is (met een ingebouwde

DHCP-serverfunctie), hoeft u alleen maar de DHCP-

serverfunctie in te schakelen en is het niet nodig om het

netwerk handmatig in te stellen. U moet het netwerk op de

hieronder beschreven wijze instellen wanneer u de receiver

op een breedbandrouter aansluit die niet met een DHCP-

serverfunctie is uitgerust. Voordat u begint met het maken

van de netwerkinstellingen dient u uw ISP of

netwerkbeheerder te raadplegen voor de vereiste

instellingen. Raadpleeg tevens de gebruiksaanwijzing die bij

uw netwerkapparaat wordt geleverd.

1 Selecteer ‘Network’ in het menu Settings.

2 Selecteer ‘Modes’ in het menu Network Settings.

Wanneer u wijzigingen maakt in de netwerkconfiguratie

zonder de DHCP-serverfunctie, moet u de corresponderende

wijzigingen maken in de netwerkinstellingen van de receiver.

• DHCP (standaardinstelling) – Selecteren indien de server

met DHCP compatible is.

Als DHCP is geselecteerd wordt de aansluiting

automatisch uitgevoerd. De aansluiting is voltooid als

de netwerkaansluitinggegevens worden weergegeven.

Druk op ENTER om terug te keren naar het vorige

• STATIC – Volg onderstaande instructies voor handmatige

aansluiting op de server.

Druk op  om het onmiddellijk voorgaande teken te

Druk op  om tussen de tekensoorten te wisselen.

Druk op / om het gewenste teken te kiezen uit de

weergegeven tekens en druk op ENTER.

Zodra de invoer is voltooid, of als u de invoer wilt

annuleren, druk dan op  totdat OK/CANCEL wordt

weergegeven en gebruik daarna / om OK of

CANCEL te kiezen en druk op ENTER.

• Als STATIC is geselecteerd zijn de instellingen als volgt.

Het IP-adres dat wordt ingevoerd, moet binnen de

volgende bereiken zijn gedefinieerd. Als het IP-adres

buiten de volgende bereiken is gedefinieerd, kunt u

geen audiobestanden afspelen die op apparaten in het

netwerk zijn opgeslagen en kunt u ook niet naar

internet-radiozenders luisteren.

Groep A: 10.0.0.1 tot 10.255.255.254

Groep B: 172.16.0.1 tot 172.31.255.254

Groep C: 192.168.0.1 tot 192.168.255.254

Wanneer een xDSL-modem of een terminaladapter

rechtstreeks op de receiver is aangesloten, voert u het

subnetmasker in dat door uw internetserviceprovider op

papier wordt geleverd. In de meeste gevallen moet u

255.255.255.0 invoeren.

Gateway (Standaardgateway)

Wanneer een gateway (router) op de receiver is

aangesloten, voert u het bijbehorende IP-adres in.

Voer het DNS-serveradres in dat u schriftelijk van uw

internetserviceprovider heeft ontvangen.

• Selecteer Status uit het menu Network Settings om de

huidige modus en gegevens van de netwerkaansluiting te

Algemene instellingen

1 Selecteer ‘General’ in het menu Settings.

2 Selecteer het item dat u wilt instellen uit het menu

• Factory Settings – Gebruiken om alle instellingen voor

netwerkaansluiting terug te zetten op hun oorspronkelijke

standaardinstelling.

Als het volgende bericht wordt weergegeven:

“Warning: All Settings will be lost! Are you sure?”,

kies dan  en druk op ENTER. Terwijl de instellingen

worden teruggezet wordt op het scherm het bericht

“Please Wait” getoond. Terugzetten is voltooid zodra

het scherm terugkeert naar het hoofdmenu.

Kies  om instellingen terugzetten te verlaten.

• About – Geeft het MAC-adres van deze receiver weer.

Voorwaarde voor netwerkaansluiting

Met de NETWORK kunt u muziek afspelen op mediaservers

die op dezelfde LAN (Local Area Network) als de receiver zijn

aangesloten. Dit apparaat biedt de mogelijkheid bestanden

af te spelen die zijn opgeslagen op:

• PC’s die onder Microsoft Windows Vista of XP draaien

met Windows Media Player 11 geïnstalleerd

• PC’s die onder Microsoft Windows 7 draaien met

Windows Media Player 12 geïnstalleerd

•DLNA-compatibele digitale mediaservers (op PC’s of

Om audiobestanden af te spelen die op apparaten in een

netwerk zijn opgeslagen of om naar internet-radiozenders te

luisteren, moet u de DHCP-serverfunctie van de rout

schakelen. Als de router niet is uitgerust met een

ingebouwde DHCP-serverfunctie moet u de

netwerkinstellingen handmatig maken. Anders kunt u geen

audiobestanden afspelen die op apparaten in het netwerk

zijn opgeslagen en kunt u ook niet naar internet-radiozenders

luisteren. Zie Menu voor netwerkinstelling op bladzijde 21

voor meer informatie.

De receiver autoriseren

Deze receiver moet zijn geautoriseerd om te kunnen

functioneren met NETWORK. Dit gebeurt automatisch

wanneer de receiver via het netwerk een verbinding maakt

met de PC. Als dit niet het geval is, moet u de receiver

handmatig op de PC autoriseren. De autorisatiemethode (of

de toestemming) voor toegang varieert afhankelijk van het

type server waarmee verbinding wordt gemaakt. Raadpleeg

de handleiding van de server voor verdere informatie over het

autoriseren van de receiver.

Meer over netwerkweergave

De netwerkweergavefunctie van dit apparaat maakt gebruikt

van de volgende technologieën.

Windows Media Player

Zie Windows Media Player 11/Windows Media Player 12 op

bladzijde 23 voor meer informatie.

DLNA DLNA CERTIFIED™ audiospeler

De Digital Living Network Alliance (DLNA) is een wereldwijde

organisatie van fabrikanten van consumentenelektronica,

computerapparatuur en mobiele apparaten. Digital Living

biedt consumenten een gemakkelijke uitwisseling van

digitale media via een bedraad of draadloos thuisnetwerk.

Het DLNA-certificatielogo maakt het gemakkelijk om

producten te vinden die voldoen aan de DLNA Interoperability Guidelines. Dit apparaat voldoet aan de

DLNA Interoperability Guidelines v1.5.

Wanneer een PC met DLNA-serversoftware of een ander

DLNA-compatibel apparaat op deze speler wordt

aangesloten, kunnen er bepaalde wijzigingen in de software-

instellingen of in de instellingen op het andere apparaat

e handleiding van de software of het

betreffende apparaat voor verdere informatie.

, het DLNA Logo en CERTIFIED TM

servicemerken of gecertificeerde merken van de Digital Living

Content die via een netwerk kan worden afgespeeld

• Sommige bestanden worden mogelijk niet juist

afgespeeld, ook wanneer ze in een compatibel formaat

• Film- of fotobestanden kunnen niet worden afgespeeld.

•Er zijn gevallen waarin u niet naar een internet-

radiozender kunt luisteren, zelfs als de zender in de lijst

met radiozenders kan worden geselecteerd.

• Sommige functies worden wellicht niet ondersteund,

afhankelijk van het servertype of de versie die wordt

•De ondersteunde bestandsformaten variëren per server.

Bestanden niet die door uw server worden ondersteund,

worden niet op dit apparaat weergeg

op met de fabrikant van uw server voor verdere informatie. Settings 1 of

Meer over de eigenschappen bij afspelen via een

•Het afspelen kan stoppen wanneer de PC wordt

uitgeschakeld of als er mediabestanden die op de PC zijn

opgeslagen worden gewist tijdens het afspelen van

• Als er problemen zijn binnen de netwerkomgeving (veel

dataverkeer enz.), bestaat de kans dat er content niet

wordt weergegeven of niet juist wordt afgespeeld (het

afspelen wordt onderbroken of stopt). Voor een optimale

prestatie wordt een 100BASE-TX verbinding tussen de

speler en PC aanbevolen.

• Als er meerdere clients gelijktijdig afspelen, wat mogelijk

is, kan het afspelen onderbroken worden of stoppen.

• Afhankelijk van de beveiligingssoftware die op de

aangesloten PC is geïnstalleerd en de instellingen van de

betreffende software, kan

Pioneer kan niet aansprakelijk worden gesteld voor een

foutieve werking van de speler en/of de NETWORK-functies

als gevolg van communicatiefouten/defecten in de

netwerkverbinding en/of de PC of andere aangesloten

apparatuur. Neem contact op met de fabrikant van uw PC of

de internetserviceprovider.

“Windows Media™” is een handelsmerk van Microsoft

Dit product bevat technologie die het eigendom is van

Microsoft Corporation en die niet gebruikt of gedistribueerd

mag worden zonder toestemming van Microsoft Licensing,

Microsoft®, Windows®7, Windows®Vista, Windows®XP,

Windows®2000, Windows®Millennium Edition, Windows®98,

en WindowsNT® zijn geregistreerde handelsmerken of

handelsmerken van Microsoft Corporation in de Verenigde

Staten en/of andere landen.

De AAC-decoder maakt gebruik van aacPlus ontwikkeld door

Coding Technologies. (www.codingtechnologies.com)

FLAC FLAC (Free Lossless Audio Codec) is een audioformaat dat

verliesvrij comprimeren/decomprimeren toestaat. Met FLAC

kan audio gecomprimeerd worden zonder verlies in kwaliteit.

Voor verdere informatie over FLAC kunt u de volgende

website bezoeken: http://flac.sourceforge.net/

Windows Media is een multimedia framework voor

mediacreatie en verspreiding voor Microsoft Windows.

Windows Media is een gedeponeerd handelsmerk of een

handelsmerk van Microsoft Corporation in de Verenigde

Staten en/of in andere landen. Gebruik een applicatie die

gelicentieerd is door Microsoft Corporation voor het maken,

verspreiden en afspelen van Windows Media geformatteerde

content. Bij gebruik van een applicatie die niet geautoriseerd

is door Microsoft Corporation bestaat er kans op een foutieve

Windows Media DRM Windows Media DRM is een DRM (Digital Rights

Management) service voor het Windows Media platform. Het

is bedoeld om een veilige overdracht van audio- en/of

videocontent via een IP-netwerk naar een PC of ander

weergave-apparaat mogelijk te maken, waarbij de verspreider

kan bepalen hoe de content wordt gebruikt. De WMDRM-

beveiligde content kan alleen worden afgespeeld op een

apparaat dat de WMDRM-service ondersteunt.

Windows Media Player 11/Windows Media Player 12

Windows Media Player is software om muziek, foto’s en films

van een Microsoft Windows computer naar uw stereo-

installatie en TV over te brengen.

Met deze software kunt u bestanden die op de PC zijn

opgeslagen via diverse apparaten in uw huis weergeven.

Deze software kunt u wel vanaf de Microsoft website

Bezoek voor verdere informatie de officiële Microsoft website.

X-HM70_En.book 23 ページ ２０１１年７月１１日　月曜日　午前９時２３分24

Luisteren naar de radio

Hieronder wordt beschreven hoe u afstemt op FM- en AM-

radiozenders met de automatische (zoek) en handmatige

(stap) afstemfuncties. Zodra u op een station heeft

afgestemd kunt u de frequentie opslaan zodat deze later kan

worden opgeroepen. Zie Voorkeurzenders opslaan hieronder

hieronder voor meer gegevens over deze functie.

1 Kies de tuner door op TUNER te drukken.

2 Druk indien nodig op BAND om de golfband (FM of AM)

Met elke druk op de toets schakelt de band tussen FM (stereo

3 Stem af op een station.

Dit kan op drie manieren:

Automatisch afstemmen

Om de zenders in de momenteel geselecteerde band te

zoeken, drukt u TUNE / in en houdt u deze circa een

seconde ingedrukt. De receiver begint te zoeken naar de

volgende zender en stopt wanneer een zender is

gevonden. Herhaal deze stap om nog meer zenders te

Druk op TUNE / om de frequentie stap voor stap te

Afstemmen met hoge snelheid

Houd TUNE / ingedrukt om af te stemmen met hoge

snelheid. Laat de toets los wanneer de gewenste

frequentie is bereikt.

– Gaat branden wanneer een gewoon kanaal wordt

– Brandt als er een FM-stereouitzending ontvangen wordt

in automatische stereomodus.

FM-geluid verbeteren

Als de - of -indicatoren niet gaan branden wanneer op

een FM-station wordt afgestemd omdat het signaal zwak is,

kunt u de receiver op de mono-ontvangstmodus zetten.

Druk op BAND om FM MONO te kiezen.

Hierdoor verbetert de geluidskwaliteit gewoonlijk en kunt u

ongestoord luisteren naar de uitzending.

Voorkeurzenders opslaan

Als u vaak naar een bepaalde zender luistert, is het handig

dat u de frequentie opslaat in het geheugen van de receiver

om hem later makkelijk te kunnen oproepen. Zo hoeft u niet

telkens handmatig af te stemmen op de zender. In dit

apparaat kunt u maximaal 40 zenders in het geheugen

1 Stem af op de gewenste zender.

Zie Luisteren naar de radio hierboven voor meer informatie.

2 Druk op TUNER EDIT.

Het presetnummer knippert.

om de voorkeurzender te

selecteren waarnaar u wilt luisteren.

U kunt ook de cijfertoetsen gebruiken. Zie Direct opzoeken

van een fragment op bladzijde 14.

Het voorkeuzenummer stopt met knipperen en de receiver

slaat het station op.

• Wanneer de receiver langer dan een maand niet op het

lichtnet is aangesloten, gaan de zendergeheugens

verloren en moeten deze opnieuw worden

• De stations worden in stereo opgeslagen. Wanneer het

station in de stand FM MONO wordt opgeslagen,

verschijnt dit als wanneer het wordt opgeroepen.

Luisteren naar voorkeurzenders

Dit kan alleen als voorkeurzenders zijn opgeslagen. Zie

Voorkeurzenders opslaan hierboven als u dit nog niet hebt

om de voorkeurzender te

selecteren waarnaar u wilt luisteren.

U kunt ook de cijfertoetsen gebruiken.

Een naam geven aan ingestelde stations

Om zenders gemakkelijker te kunnen herkennen, kunt u alle

voorkeurzenders benoemen.

1 Kies de voorkeurzender die u een naam wilt geven.

Zie Luisteren naar voorkeurzenders hierboven voor verdere

2 Druk tweemaal op TUNER EDIT.

De cursor bij de eerste tekenpositie knippert in het scherm.

3 Voer de gewenste naam in.

Kies een naam van maximaal acht tekens lang.

•Gebruik / om de positie van de tekens te kiezen.

•Gebruik / om tekens te kiezen.

• De naam wordt opgeslagen, wanneer ENTER wordt

storingsonderdrukkingsmodus

Als u de vindt dat de AM-geluidskwaliteit nog steeds slecht is

nadat u bovenstaande heeft uitgeprobeerd, kunt u de

kwaliteit verbeteren met een andere modus voor

ruisonderdrukking (Noise Cut). Kies de instelling die het

beste resultaat oplevert.

Standaardinstelling: Mode1

1 Druk op de SETUP-toets nadat u op een AM-radiostation

om een Noise Cut-modus te kiezen (1, 2

of 3) en druk daarna op ENTER.

O O X-HM70_En.book 24 ページ ２０１１年７月１１日　月曜日　午前９時２３分25

Gebruiken van het Radio

Een inleiding tot RDS RDS (Radio Data System – radiogegevenssysteem) is een systeem dat de meeste FM-radiozenders gebruiken om

luisteraars informatie te verschaffen – bijvoorbeeld de naam

van de zender en het soort uitzending dat ze verzorgen.

Met RDS kunt u zoeken naar typen programma’s. U kunt

bijvoorbeeld een station zoeken dat het programmatype JAZZ uitzendt op dit moment. U kunt naar de volgende soorten programma’s zoeken:

•Daarnaast zijn er nog drie andere

programmeringssoorten, ALARM, ALARMTST, en NO TYPE. ALARM en ALARMTST worden voor

noodmeldingen gebruikt. NO TYPE verschijnt wanneer

een soort programma niet wordt gevonden.

Zoeken naar RDS-programma’s

U kunt naar een van de hierboven genoemde

programmatypen zoeken. 1 Druk op TUNER en vervolgens op BAND om de FM-band te selecteren. •RDS wordt alleen uitgezonden op de FM-band. 2 Druk op PTY. SEARCH verschijnt op het display. 3 Druk op PRESET / om het programmatype te selecteren waarnaar u wilt luisteren.4 Druk op ENTER om naar dit programmatype te zoeken. Het systeem begint met zoeken door de vooraf ingestelde

functies van het station totdat een overeenkomstige functie is

gevonden. Herhaal deze stap om nog meer zenders te zoeken. Als NO PTY op het display verschijnt, betekent dit dat de

tuner op dit moment geen programma van het gewenste type heeft kunnen vinden. • RDS zoekt alleen onder de opgeslagen voorkeurzenders.

Als er geen zenders zijn opgeslagen of als op geen van de

voorkeurzenders het gewenste programmatype wordt

gevonden, verschijnt NO PTY op het display. FINISH

betekent dat de zoekopdracht is voltooid.

RDS-informatie weergeven

Met de knop DISPLAY geeft u de verschillende typen

beschikbare RDS-informatie weer.

 Voor RDS-informatie drukt u op DISPLAY. Bij elke druk op de toets verandert het display als volgt:

• Radiotekst (RT) – Door de radiozender uitgezonden

boodschappen. Een praatprogramma kan bijvoorbeeld

een telefoonnummer als RT versturen.

•Programmaservicenaam (PS) – De naam van de radiozender. •Programmatype (PTY) – Geeft het soort programma aan dat wordt uitgezonden. • De huidige tunerfrequentie (FREQ)

• Wanneer er ruis optreedt terwijl de RT-tekst over het

scherm loopt, kunnen sommige tekens onjuist worden weergegeven. • Wanneer de tekst NO TEXT op het RT-display verschijnt,

betekent dit dat er geen RT-gegevens worden

uitgezonden door de zender. Het scherm schakelt

automatisch over naar de zendernaam (PS) (indien er

geen PS-gegevens beschikbaar zijn wordt NO NAME getoond). • In de PTY-weergave kan NO PTY verschijnen. NEWS – NieuwsAFFAIRS – ActualiteitenINFO – Algemene informatie SPORT – Sport EDUCATE – Educatief DRAMA – Hoorspelen e.d. CULTURE – Nationale of regionale cultuur, theater enz.

SCIENCE – Wetenschap en technologieVARIED – Meestal praatprogramma’s, zoals quizzen of interviews.POP M – PopmuziekROCK M – RockmuziekEASY M – ‘Easy listenning’ rustige populaire muziek LIGHT M – ‘Lichte’ klassieke muziekCLASSICS – ‘Serieuze’ klassieke muziekOTHER M – Muziek die niet in een van bovenstaande categor ieën valt WEATHER – Weerberichten

FINANCE – Beursberichten, financieel en zakelijk nieuws enz. CHILDREN – Kinderprogramma’s

SOCIAL – ‘Human interest’,

programma’s over sociale aangelegenhedenRELIGION – Religieuze programma’s PHONE IN – Programma’s waarin mensen telefonisch hun mening kunnen geven TRAVEL – Programma’s over reizen (maar geen verkeersinformatie)

LEISURE – Hobby en vrije tijd JAZZ – JazzCOUNTRY – Country&Western-muziek

NATION M – Populaire muziek in een andere taal dan EngelsOLDIES – Gouwe ouwen (muziek uit de jaren 50 en 60)FOLK M – VolksmuziekDOCUMENT – Documentaires

O X-HM70_En.book 25 ページ ２０１１年７月１１日　月曜日　午前９時２３分26

De wekkerfunctie instellen

Timer-gestuurd weergeven:

Het toestel schakelt in en speelt de gewenste bron: (CD,

TUNER, USB of iPod/iPhone) op de vooraf ingestelde tijd.

Voor u de timer in gaat stellen:

•Controleer of de klok op de juiste tijd is ingesteld (De klok

instellen op bladzijde 11). U kunt de timerfunctie niet

gebruiken indien niet ingesteld.

•Voor timer-gestuurde weergave: Steek een USB in of laad

de schijven of iPod die moet(en) worden afgespeeld.

1 Druk op de STANDBY/ON toets.

2 Houd de TIMER-toets langer dan twee seconden

kiezen en druk daarna op ENTER.

4 Selecteer de bron die u af wilt laten spelen.

Gebruik / om de functie CD, TUNER, USB of iPod/

6 Stel de dag(en) van de week in.

Gebruik / om de dag(en) te kiezen.

De timer kan als volgt worden ingesteld.

8 Stel de wektijd in.

Gebruik / om het uur in te stellen en druk daarna op

Stel de minuten op dezelfde manier in en druk op ENTER als

9 Stel de uitzettijd in.

Stel deze op dezelfde manier als hierboven in, en druk op

om het volume in te stellen.

De TIMER-indicator gaat branden en de instellingen worden

in de display bevestigd.

12 Druk op STANDBY/ON om op stand-by over te

De wekkerfunctie aan- en uitzetten

Als de wekkertimer reeds is ingesteld, dan kan deze nu

worden in- of uitgeschakeld.

1 Houd terwijl het apparaat is ingeschakeld de TIMER-

toets twee seconden lang ingedrukt.

‘Timer Off’ te kiezen en druk daarna op ENTER.

’ is geselecteerd gaat de timerindicator

branden, en worden de instellingen in de display bevestigd.

3 Druk terwijl ‘Timer On’ is geselecteerd op de STANDBY/

ON om over te gaan op stand-by.

Opnieuw gebruiken van de vastgelegde

De gemaakte timerinstelling blijft in het geheugen

vastgelegd. Voer de volgende handelingen uit om dezelfde

instelling opnieuw te gebruiken.

1 Houd terwijl het apparaat is ingeschakeld de TIMER-

toets twee seconden lang ingedrukt.

2 Druk binnen tien seconden op

selecteren en druk daarna op ENTER.

De TIMER-indicator gaat branden en de instellingen worden

in de display bevestigd.

Druk op SLEEP om de tijd waarna de receiver op stand-

by overschakelt te wijzigen (30 min. – 60 min. – 90 min.

• U kunt de resterende tijd van de slaaptimer om het even

wanneer controleren door eenmaal op SLEEP te drukken.

O EVERYDAY SUNDAY MONDAYTUESDAY WEDNESDAY THURSDAYFRIDAY SATURDAY MON-FRITUE-SAT SAT-SUN X-HM70_En.book 26 ページ ２０１１年７月１１日　月曜日　午前９時２３分27

Tabel probleemoplossing

Veel vermeende problemen kunnen door de gebruiker zelf

worden opgelost, zonder een reparateur in te schakelen.

Als er iets mis lijkt met dit product, dient u eerst de

onderstaande punten te controleren voor u contact opneemt

met uw erkende PIONEER dealer of servicecentrum.

Algemeen De juiste tijd is niet voor de klok ingesteld.  Is er een stroomstoring geweest?

 Stel de klok opnieuw in. (Raadpleeg bladzijde 11) Het toestel reageert niet na een druk op een toets.  Zet het toestel in de standby-stand en zet het vervolgens weer

 Als het toestel nog steeds niet naar behoren functioneert,

dient u het te resetten. (Raadpleeg bladzijde 29) Geen geluid.  Staat het volumeniveau op "Min"?  Is de hoofdtelefoon aangesloten?  Sluiten de luidsprekersnoeren kort?

CD-speler Terugspelen start niet.De weergave stopt halverwege of verloopt niet naar behoren.  Zit de disc misschien ondersteboven in het toestel?

 Voldoet de disc aan de standaarden?

 Is de disc vervormd of bekrast? Het weergegeven geluid slaat over of stopt middenin een fragment.  Is het toestel onderhevig aan trillingen?  Is de disc erg vuil?  Heeft zich wellicht condens gevormd binnenin het toestel?

Afstandsbediening De afstandsbediening werkt niet.  Zit de stekker van het toestel in het stopcontact?

 Zijn de batterijen met de polen in de juiste richting ingezet?

 Zijn de batterijen leeg?

 Is de afstand of de hoek verkeerd?

 Valt er sterk licht op de sensor voor de afstandsbediening?

Tuner De tuner produceert continu rare geluiden.  Staat het toestel dicht bij een TV of computer?

 Is de FM-antenne of AM-ringantenne juist geplaatst? Plaats de

antenne verder uit de buurt van het netsnoer indien te dicht bij elkaar. USB Apparaat kan niet worden gedetecteerd.  Is er een MP3/WMA bestand beschikbaar?

 Is het apparaat correct verbonden?

 Is het een MTP apparaat?

 Bevat het apparaat alleen AAC bestanden? Terugspelen start niet.  Is het een auteursrechtelijk beschermd WMA bestand?  Is het een ongeschikt MP3-bestand? iPod en iPhone Er is geen geluid te horen. Op de TV/monitor verschijnt geen beeld.  De iPod of iPhone speelt niet.

 De iPod of iPhone is niet correct aan het apparaat aangesloten.  Zit de stekker van het toestel in het stopcontact?

 De videokabel is niet correct aangesloten.

 De keuze voor de TV/monitor-ingang is niet correct ingesteld.

 De iPod TV uit functie is nog niet ingesteld naar uitvoer video.

 Er is geen geluid hoorbaar vanuit de iPod/iPhone via de

hoofdtelefoons die op het apparaat zijn aangesloten. De iPod of iPhone wordt niet opgeladen. De iPod of iPhone maakt niet volledig contact met de aansluiting. U gebruikt een iPod (3 de generatie).  De iPod of iPhone is niet ondersteund. Zie Modellen die iPod,

iPhone en iPad ondersteunen: op bladzijde 17 voor compatibele modellen."This accessory is not made to work with iPhone" of "This accessory is not supported by iPhone" verschijnt op het scherm van de iPhone.  De batterij van de iPhone is bijna leeg. Laad de iPhone op.

 iPhone is niet keurig gedokt.

NETWORK-functie Geen toegang mogelijk tot het netwerk. De LAN-kabel is niet stevig aangesloten. Sluit de LAN-kabel stevig aan (bladzijde 10).  De router is niet ingeschakeld. Schakel de router in.

 Er is internet-beveiligingssoftware geïnstalleerd in het

aangesloten apparaat. Er zijn gevallen waarbij geen toegang

mogelijk is tot een apparaat met internet-beveiligingssoftware.

 Het audio-apparaat in het netwerk dat uitgeschakeld is, wordt

ingeschakeld. Schakel het audio-apparaat in het netwerk in

voordat u de receiver inschakelt. Het afspelen begint niet en ‘Please Wait’ wordt voortdurend aangegeven.  Het apparaat is losgekoppeld van de receiver of de

stroomvoorziening. Controleer of het apparaat correct op de

receiver en de stroomvoorziening is aangesloten. De PC of internetradio werkt niet juist.  Het corresponderende IP-adres is niet juist ingesteld. Schakel

de ingebouwde DHCP-serverfunctie van de router in of maak

de netwerkinstellingen handmatig overeenkomstig uw netwerkomgeving (bladzijde 21).  Het IP-adres wordt nu automatisch geconfigureerd. De

automatische configuratie zal even duren. Even wachten a.u.b.De audiobestanden die op de apparaten in het netwerk zijn opgeslagen, zoals een PC, kunnen niet worden afgespeeld.  Windows Media Player 11 of Windows Media Player 12 is niet

op de PC geïnstalleerd. Installeer Windows Media Player 11 of

Windows Media Player 12 op uw PC.

 De audiobestanden zijn in een ander formaat dan MP3, WAV (alleen LPCM), MPEG-4 AAC, FLAC of WMA opgenomen. Speel audiobestanden af die zijn opgenomen in MP3, WAV (alleen LPCM), MPEG-4 AAC, FLAC of WMA. Het is mogelijk dat sommige audiobestanden die in deze formaten zijn opgenomen toch niet met de receiver kunnen worden afgespeeld.  Audiobestanden opgenomen in MPEG-4 AAC of FLAC worden

afgespeeld op Windows Media Player 11 of Windows Media

Player 12. Audiobestanden opgenomen in MPEG-4 AAC of

FLAC kunnen niet worden afgespeeld op Windows Media

Player 11 of Windows Media Player 12. Probeer een andere

server te gebruiken. Zie de handleiding die bij uw server wordt geleverd.  Het apparaat aangesloten op het netwerk wordt niet juist bediend. -

Controleer of het apparaat wellicht beïnvloed wordt door

speciale omstandigheden of in de slaapmodus staat.

Indien nodig, kunt u proberen om het apparaat opnieuw op te starten.  Het apparaat aangesloten op het netwerk geeft geen

toestemming voor het uitwisselen van bestanden. Probeer de

instellingen te veranderen voor het apparaat aangesloten op het netwerk.  De map opgeslagen op het apparaat aangesloten op het

netwerk is verwijderd of beschadigd. Controleer de map

opgeslagen op het apparaat aangesloten op het netwerk.

X-HM70_En.book 27 ページ ２０１１年７月１１日　月曜日　午前９時２３分28

Geen toegang mogelijk tot het apparaat aangesloten op het

 Het apparaat aangesloten op het netwerk is niet juist

ingesteld. Als de client automatisch geautoriseerd wordt,

moet u de corresponderende informatie opnieuw invoeren.

Controleer of de verbindingsstatus op “Niet autoriseren” is

 Er zijn geen afspeelbare audiobestanden op het apparaat

aangesloten op het netwerk. Controleer de audiobestanden

opgeslagen op het apparaat aangesloten op het netwerk.

De audioweergave wordt plotseling gestopt of er zijn

 Het audiobestand dat wordt afgespeeld is niet opgenomen in

een formaat dat de receiver kan afspelen.

Controleer of het audiobestand is opgenomen in een

formaat dat door de receiver wordt ondersteund.

Controleer of de map beschadigd is of de gegevens

Merk op dat er gevallen zijn waarbij de audiobestanden als

afspeelbaar op de receiver zijn aangegeven, maar toch niet

afgespeeld of weergegeven kunnen worden (bladzijde 22).

 De LAN-kabel is niet goed aangesloten. Sluit de LAN-kabel

correct aan (bladzijde 10).

 Er is veel dataverkeer op het netwerk terwijl er tevens

verbinding is met internet op hetzelfde netwerk. Gebruik

100BASE-TX voor toegang tot de apparaten in het netwerk.

Geen toegang mogelijk tot Windows Media Player 11 of

Windows Media Player 12.

 In geval van Windows Media Player 11: U bent op het moment

op het domein ingelogd via uw PC met Windows XP of

Windows Vista geïnstalleerd. In plaats van inloggen op het

domein, moet u op de lokale apparatuur inloggen

 In geval van Windows Media Player 12: U bent op het moment

op het domein ingelogd via uw PC met Windows 7

geïnstalleerd. In plaats van inloggen op het domein, moet u op

de lokale apparatuur inloggen (bladzijde 20)

Kan niet naar internet-radiozenders luisteren.

 De firewall-instellingen voor de apparaten in het netwerk zijn

geactiveerd. Controleer de firewall-instellingen voor de

apparaten in het netwerk.

 U bent niet verbonden met internet. Controleer de

verbindingsinstellingen voor de apparaten in het netwerk en

neem indien nodig contact op met uw netwerkserviceprovider

 De uitzendingen van een internet-radiozender worden gestopt

of onderbroken. Er zijn gevallen waarin u niet naar bepaalde

internet-radiozenders kunt luisteren, hoewel de zenders toch

in de lijst staan van de internet-radiozenders van de receiver

De NETWORK-functie kan niet met de toetsen op de

afstandsbediening worden bediend.

 De afstandsbediening staat niet in de NETWORK-modus.

Druk op NETWORK om de afstandsbediening op de

NETWORK-modus in te stellen (bladzijde 20).

Problemen oplossen van draadloze LAN Er is geen toegang tot het netwerk via draadloze LAN.

 De draadloze LAN-convertor is niet ingeschakeld (De

indicators “Power”, “WPS” en “Wireless” branden niet

allemaal). Controleer of de USB-kabel waar mee de draadloze

LAN-convertor is aangesloten op het aansluitpunt DC OUTPUT for WIRELESS LAN van de receiver juist is

 De LAN-kabel is niet stevig aangesloten. Sluit de LAN-kabel

stevig aan (bladzijde 10).

 De draadloze LAN-convertor en de hoofdunit (draadloze LAN-

router, enz.) bevinden zich te ver van elkaar af, of er bevindt

zich een obstakel tussen de twee apparaten. Breng

verbetering aan de omgeving van de draadloze LAN aan door

de draadloze LAN-convertor en de basisunit dichter bij elkaar

 Er bevindt zich een magnetron of ander apparaat dat

elektromagnetische golven produceert in de buurt van de

Gebruik het systeem op een plaats uit de buurt van

Gebruik waar mogelijk geen apparatuur die

elektromagnetische golven produceren als het systeem met

de draadloze LAN wordt gebruikt.

 Er zijn meerdere draadloze LAN-convertors op de draadloze

LAN-router aangesloten. Als meerdere draadloze LAN-

convertors worden aangesloten, dan moet het IP-adres

daarvan worden gewijzigd. Als bijvoorbeeld het IP-adres van

de draadloze LAN-router “192.168.1.1” is, stel dan het IP-adres

van de eerste draadloze LAN-convertor in op “192.168.1.249”,

het IP-adres van de tweede draadloze LAN-convertor op

“192.168.1.248”, waarbij waarden van tussen 2 en 249 worden

gebruikt (zoals “249” en “248”) die niet aan andere draadloze

LAN-convertors of andere apparatuur zijn toegewezen.

 Draadloze LAN-aansluitingen kunnen niet tot stand worden

gebracht tussen de draadloze LAN-convertor en de basisunit

(draadloze LAN-router enz.).

Schakel het apparaat uit terwijl de draadloze LAN-convertor

op de receiver is aangesloten, verwijder het netsnoer uit het

stopcontact en steek daarna het netsnoer weer in en

schakel de receiver in.

De draadloze LAN-convertor moet worden ingesteld om de

draadloze LAN-aansluitingen tot stand te brengen.

Raadpleeg de bedieningshandleiding van de draadloze

LAN-convertor voor meer gegevens.

 De draadloze LAN-convertor is op juiste wijze op de receiver

aangesloten en de indicators van de draadloze LAN-convertor

branden, maar de draadloze LAN-convertor kan niet vanaf de

receiver worden ingesteld (het instellingenscherm kan niet

worden weergegeven).

Als Network Modes in de Network Settings van de receiver

op STATIC staat en het IP-adres wordt handmatig ingesteld,

dan correspondeert het IP-adres dat in de draadloze LAN-

convertor is ingesteld mogelijk niet. Zet Network Modes op

DHCP in de Network Settings van de receiver. Schakel de

receiver uit nadat de instellingen zijn gedaan. Schakel daarna

de receiver weer in en controleer of de instellingen van de

draadloze LAN-convertor met de receiver kunnen worden

Als de instellingen kunnen worden weergegeven, wijzig dan

waar nodig de instellingen van het IP-adres van de receiver en

 De instellingen van het IP-adres van de receiver en de

draadloze LAN-convertor corresponderen niet met de

instellingen van de draadloze LAN-router enz.

Controleer de instellingen van het IP-adres van de receiver en

de draadloze LAN-convertor (inclusief de Network Modes).

Schakel de receiver uit als de Network Modes van de

receiver op DHCP staat, en schakel het apparaat daarna weer

Controleer of de IP-adressen van de receiver en de draadloze

LAN-convertor corresponderen met de instellingen van de

draadloze LAN-router, enz.

Als de Network Modes van de receiver op STATIC staat, stel

dan een IP-adres in dat correspondeert met het netwerk van

de basisunit (draadloze LAN-router enz.)

Als bijvoorbeeld het IP-adres van de draadloze LAN-router

“192.168.1.1” is, stel dan het IP-adres van de receiver in op

“192.168.1.XXX” (*1), het Subnet Mask op “255.255.255.0”, de

Gateway en DNS op “192.168.1.1”.

Zet daarna het IP-adres van de draadloze LAN-convertor op

“192.168.1.249” (*2).

(*1) Zet de “XXX” in “192.168.1.XXX” op een waarde tussen 2

en 248 die niet aan andere apparaten is toegewezen.

(*2) Zet “249” in “192.168.1.249” op een waarde tussen 2 en

249 die niet aan andere apparaten is toegewezen.

 Probeer de geavanceerde instellingen van de draadloze LAN-

convertor in te stellen.

De draadloze LAN-convertor kan op een computer worden

aangesloten om de geavanceerde instellingen van draadloze

LAN uit te voeren. Zie de bijgesloten CD-Rom van de draadloze

LAN-convertor voor meer gegevens. Controleer de instellingen

van de draadloze LAN-router enz. en wijzig daarna de

instellingen van de draadloze LAN-convertor.

X-HM70_En.book 28 ページ ２０１１年７月１１日　月曜日　午前９時２３分29

Let echter wel dat met de geavanceerde draadloze LAN-

instellingen de draadloze LAN-omgeving niet per definitie

wordt verbeterd. Pas op bij het wijzigen van de instellingen.

 Het toegangspunt is ingesteld op verbergen van SSID. In dat

geval wordt de SSID mogelijk niet op het scherm van de

access-pointlijst getoond. Stel in dat geval de SSID enz. in

door de instellingen van de draadloze LAN-convertor handmatig uit te voeren.  De beveiligingsinstellingen van het access point gebruiken WEP 152-bits codesleutel of gedeelde sleutelauthenticatie. De receiver ondersteunt geen WEP 152-bits codesleutel of gedeelde sleutelauthenticatie.  Netwerkaansluitingen kunnen niet tot stand worden gebracht

als bovenstaande stappen worden genomen. Reset de

draadloze LAN-convertor. Stel hierna de instellingen van de

draadloze LAN-convertor opnieuw in.

- Gegevens over resetten 1. Controleer of de draadloze LAN-convertor is ingeschakeld. 2. Druk tenminste 3 seconden lang op de resettoets van de

draadloze LAN-convertor. 3. Laat de resettoets los. Als de draadloze LAN-convertor opnieuw is gestart dan is de

resetprocedure voltooid.

Door plotselinge temperatuurverschillen en opslag of

gebruik in een zeer vochtige ruimte wordt condens in het

toestel (CD-pickup, enz.) of op de zender van de

afstandsbediening gevormd. Condensatie kan storingen in

de functie van het apparaat veroorzaken. U moet in geval van

condensvorming de stroom ingeschakeld laten zonder een

CD geplaatst en wachten totdat normale weergave weer

mogelijk is (ongeveer 1 uur). Veeg condens met een zachte

doek van de zender van de afstandsbediening alvorens deze

voor bediening te gebruiken.

Als er zich een probleem voordoet

Wanneer dit product wordt blootgesteld aan sterke invloeden

van buitenaf (mechanische schokken, abnormale statische

elektriciteit, abnormale netspanning als gevolg van

blikseminslag, enz.) of wanneer het toestel onjuist bediend

wordt, is het mogelijk dat er storingen optreden.

Als zich een dergelijk probleem voordoet, dient u

het volgende te doen:

1 Zet het toestel uit (standby) en vervolgens weer aan.

2 Indien het toestel bij het vorige proces niet teruggezet

is, trek de stekker van het toestel dan uit het

stopcontact en steek hem weer erin, en schakel dan het

• Indien geen van de handelingen het toestel weer herstelt,

moet u het gehele geheugen terugstellen.

Terugzetten fabrieksinstellingen, het gehele

Verwijder de iPod of iPhone als deze op het apparaat is

1 Druk op de STANDBY/ON-toets als u het toestel in de

Standby-stand wilt zetten.

2 Druk tegelijkertijd op de toets STANDBY/ON en op

‘RESET YES?’ verschijnt.

3 Druk op de / ( ) toets.

‘RESET...’ verschijnt.

Als u niet binnen 10 minuten na STAP 2 op / ( ) heeft

gedrukt, wordt de RESET MODE geannuleerd.

• Deze handeling wist alle in het geheugen opgeslagen

gegevens, inclusief de klok-en timer-instellingen,

voorkeuzezenders en CD programma's.

Voor u het toestel verplaatst

Verwijder de iPod, het USB-geheugenapparaat en de disc uit

het toestel. Schakel het apparaat dan in de standby-modus.

Wanneer u het toestel draagt met de iPod in de dock of een

USB-geheugenapparaat of disc geplaatst, zou het toestel

beschadigd kunnen raken.

Compact Discs zijn redelijk duurzaam, maar door vuil op het

oppervlak van het schijfje kan er een afleesfout ontstaan.

Volg de onderstaande richtlijnen zodat u maximaal kunt

profiteren van uw CD collectie en uw speler.

•Schrijf niet op het schijfje, vooral niet op de kant zonder

label, waar het signaal op staat. Maak geen markering

van enigerlei soort op dit oppervlak.

• Stel de CD's niet bloot aan overmatige warmte of

vochtigheid, of aan direct zonlicht.

• Pak een CD altijd vast aan de rand, en nooit aan het

plaatoppervlak. Vingerafdrukken, vuil of water op de CD

kan storingen bij het aflezen van de CD-signalen

veroorzaken. Als een CD vuil is en daardoor niet goed

door met een zachte,

droge doek van het middenpunt uit naar de rand toe te

Reinigen van de behuizing

Neem de behuizing van tijd tot tijd af met een zachte doek en

een slap sopje en wrijf na met een droge doek.

•Gebruik geen chemische middelen voor het reinigen

(benzine, verfverdunner enz.). Hierdoor kan de behuizing

•Probeer in geen geval het binnenwerk van het toestel te

smeren. Dit kan storingen veroorzaken.

Voorzichtig wanneer de discspeler staat

opgesteld in een audiorek met een glazen

•Druk niet op de OPEN/CLOSE toets van de

afstandsbediening om de disc-lade te openen terwijl het

glazen deurtje gesloten is. Wanneer het deurtje het

uitschuiven van de disc-lade tegenhoudt, kan de

discspeler defect raken.

Afspeelbare muziekbestandsformaten

De USB- en NETWORK-functie van deze receiver ondersteunen de volgende

muziekbestandsindelingen.

• Het is mogelijk dat sommige bestandsformaten toch niet afgespeeld kunnen worden,

hoewel ze toch vermeld worden in de lijst met afspeelbare bestandsformaten. De

compatibiliteit van de bestandsformaten varieert tevens afhankelijk van het type server.

Controleer de gegevens van uw server om te weten te komen of de bestandsformaten

Meer over de statusmeldingen

Zie de volgende informatie wanneer er een statusmelding verschijnt tijdens het gebruik van

Statusmeldingen Beschrijving

List empty, Add from Now Playing... De lijst is leeg. Voeg toe uit Now Playing.

No item Er zijn geen items.

Rescanning devices... Opnieuw scannen. Even wachten a.u.b.

Unsupported Format Deze indeling wordt niet ondersteund.

Server Connection Error Kan niet aansluiten op de server.

Error opening stream Dit is een streamfout.

Already in favorites Dit is reeds in uw favorieten geregistreerd.

Unsupported item Dit item wordt niet door deze receiver ondersteund.

Unknown error Een onbekende fout heeft zich voorgedaan.

Connection Error... Kan niet op het netwerk aansluiten.

Categorie Extensie Datastroom

PIONEER behoudt zich het recht voor om het ontwerp en de

technische gegevens aan te passen terwille van

productverbeteringen zonder mededeling vooraf. De

waarden gegeven in het gedeelte "Technische gegevens" zijn

gebaseerd op een gemiddeld model van de productielijn. Er

kunnen echter lichte afwijkingen bestaan per individueel

*De specificaties zijn van toepassing wanneer de voeding

(1 kHz, 10 % T.H.D., 4 Ohm)

Gegarandeerde luidsprekerimpedantie . . 4 Ohm tot 16 Ohm

Hoofdtelefoon . . . . . . . . . . . . . . . . . . . . . aanbevolen: 32 Ohm

USB-connector voorzijde. . . . . . . . . . . . . . . . . . . . 5 V, 2,1 A

iPod-connector. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 V, 1,0 A Connector voor gelijkstroom achterzijde (voor draadloze

LAN). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 V, 600 mA Diversen

2-weg type luidsprekersysteem

2,5 cm Kolkoepel-Hoogweergever

Gegevens over de iPod/iPhone/iPad

“Gemaakt voor iPod”, “Gemaakt voor iPhone” en “Gemaakt

voor iPad” wil zeggen dat een elektronische accessoire

speciaal ontwikkeld is voor verbinding met respectievelijk

een iPod, iPhone of iPad, en door de maker gewaarborgd is

als conform de Apple werkingsnormen. Apple is niet

verantwoordelijk voor de werking van dit apparaat en voor het

voldoen aan de veiligheidsnormen en wettelijke normen.

Houd er rekening mee dat het gebruik van dit accessoire met

iPod, iPhone, of iPad invloed kan hebben op de draadloze

iPad, iPhone, iPod, iPod classic, iPod nano en iPod touch zijn

handelsmerken van Apple Inc., geregistreerd in de V.S. en

Disclaimer voor inhoud van derden

Voor toegang tot inhoud die door derden is verschaft is een

snelle internetverbinding vereist en mogelijk tevens

inschrijving en een abonnement met betaling.

Inhoud van derden kan zonder voorafgaande berichtgeving te

allen tijde worden gewijzigd, opgeschort, onderbroken of

geannuleerd, en Pioneer wijst iedere aansprakelijkheid in

Pioneer verklaart noch garandeert dat de services in verband

met inhoud voor een bepaalde tijd worden voortgezet of

beschikbaar blijven, en wijst een dergelijke garantie, expliciet

danwel stilzwijgend, garantie af.

© 2011 PIONEER CORPORATION.

Alle rechten voorbehouden.

De licenties voor de Open

Source-software die voor dit

apparaat zijn gebruikt staan
