INTRODUCTIE

Gefeliciteerd met uw aankoop van de Marmitek MegaVideo55. De MegaVideo55 is een programmeerbare stereo modulator welke audio- en videosignalen van bv. uwDVD-speler, satelliotvanger, videorecorder, bewakingscamera, decoder of PC omzet en toevoegt als extra zender op uw antennekabel. Vervolgens kut u overal inuis waar u beschikt over een antennaeaansluiting dit signal als een soort intern Tv-kanaal bekijken.

1. TOEPASSING EN WERKING MEGAVIDE055

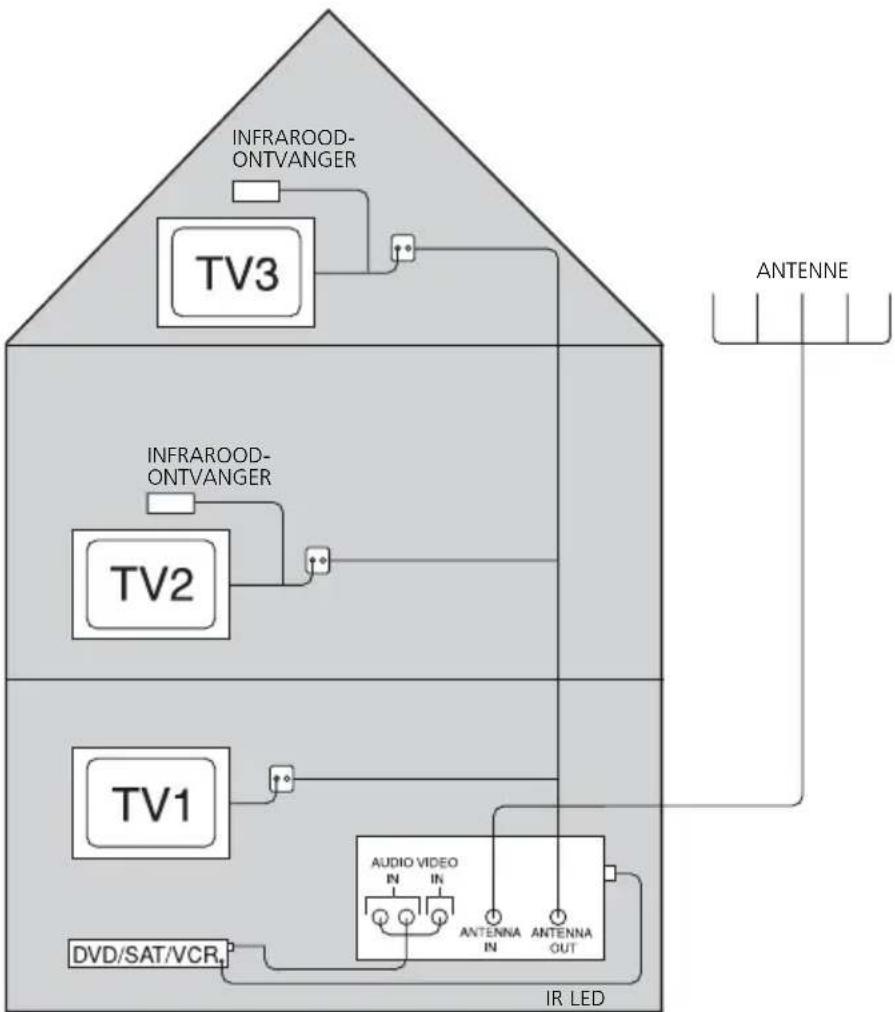

De modulator worden als het ware in het antennesignaal 'ingelust'. Op de Antenne-ingang worden het inkomende antennesignaal aangesloten. Het uitgaande antennesignaal is voorzien van het toegevoegde AudioVideo-signaal (van bijvoorbeeld eenDVD-speler). Op alle televisies die aangesloten zijn op de antennene-installatie ná de modulator (aan de zijde van de 'RF ANT OUT' van uw MegaVideo55) kan het toegevoegde AudioVideo-signaal worden bekeken op het ingestelde kanaal. Aan de rest van uw antennenetwerk hoeft u niets te veranderen.

Dankzij het z.g. ingebouwde "infrarood retourkanaal" kut u de aangesloten apparaten ook vanuit andere kamers blijven bedieren met uw eigien afstandsbediening. Standaard is een infrarood-ontvanger meegeleverd. Wanner u uw apparatuur vanuit meerere kamers wilt bedieren kut u extra ontvangers aanschaffen.

Het infrarood retourkanaal werkkt alleen indien gebruik gemaakt worden van versterkers, splitters en antennenozen die retourkanaal-geschikt zich. Dit worden meestal op de betreffende componenten aangegeven door de vermelding '5-30MHz of 5-68MHz'. Meer info hierover kunt u inwinnen bij uw antenna-speciaalzaak.

De modulator zicht geen invloed op de signalsterkte. De maximaal toe te passen kabellengtes worden bepaald door het aanwezige kabelnetwork in uwuis. Wanner u meerere TV's wilt aansluiten of grotere kabellengtes gebruikt raden wij u het gebruik van een verdelveersterker aan. Uw leverancier van antennemateriaal kan u hierin adviseren.

2. INHOUD VAN DE VERPAKKING

1x Stereo modulator
1x Infrarood-ontvanger
2x Voedingsadapter
1x Tulp-tulp kabel
2x Verloop F-connectoraar IEC-connector male
2x Verloop F-connectoraar IEC-connector female
1x Scart-doubler
1x IR Verlengerkabel met 1 LED
1x Gebruiksaanwijzing

3. AANSLUITEN VAN APPARATUUR OP DE MEGAVIDEO55 MODULATOR

Schakel alle apparaten uit voordat u begint met aansluiten. Sluit verwolgens het apparaat wat u wilt aansluiten (bijvoorbeeld deDVD-speler) aan op de MegaVideo55. Hiervoor zich verzillende möglichkheden.

Door middel van een tulpkabel

Op de modulator kan elk z.g. composiet videosignaal en audiosignaal worden aangesloten. U kurz hiervoord meegeleverde tulpkabel gebruiken. Zorg ervoor dat de kleuren van de stekkers en de ingangsbussen met elkaar overeenkomen. Dat wil zaggen rood op rood, wit op wit, en geel op geel.

Door middel van een scartkabel

Wanner het aan te sluiten apparaat een zogenaamde 'scartaansluiting' heeft, dan kut u ook de meegeleverde scart-doubler gebruiken. Bij gebruik hiervan gaat de scart-aansluiting Niet verloren, zodate u deze ook nog voor andere toepassingen kut gebruiken. Wanner u op de Scart doubler zowel de MegaVideo55 aansluit (via de tulp kabeltjes aan de zich Kant) en ook de scart kabel welke oorspronkelijk op uw apparaat aangesloten was, dan dient u verbinderingsbrugje E te verwijderen. De MegaVideo55 zorgt er nu voor dat de beeldkwaliteit behouden blijft.

Meerdere apparaten aansluiten?

Indien u mehrere apparaten gelijktijdig op de modulator wilt aansluten, dan=kunt u dit op.
verschillende manieren doe:

Door middel van een geschikte A/V schakelaar

Hierop worden al uw apparatuur aangesloten. Met deze optie behaalt u de.beste kwaliteit. Een goede AV-schakelaar (zoals de Marmitek Flat TV Link 4, art. nr. 09592) zorgt voor een juiste aanpassing van de signalen.

Door middel van een drietal tulpsplitters

(vereloopjes van 1x tulp maar 2x tulp). In dit geval dient u verbindingsbrugje E te verwijderen. De MegaVideo55 optimaliseert nu de beeldkwaliteit.

4. AANSLUITEN VAN HET ANTENNESIGNAAL OP DE MEGAVIDEO55 MODULATOR

We kennen in Europa twee types antennepluggen: de IEC-plug en de F-plug. Deze staat heeft het minste verlies, en wordt.daarom in betere installations vaak toegepast. Ook uw Marmitek MegaVideo55 is hiermee uitgerust. Kijk hieronder welke situatie voor u van toepassing is.

U maakt gebruik van F-pluggen

De antennekabel die afkomstig is van uw antennebron schroeft u op de ingang met de vermelding 'RF ANT IN'. De antennekabel die leidt maar de rest van uw antenne-network sluit u cervolgens aan op de uitgang met de vermelding 'RF ANT OUT'.

U maakt gebruik van IEC-pluggen

Er zijn verloopplugjes bijgevoegd voor het geval u IEC-pluggen toepast. Verder volgt u bezelfde methode als hierboven beschreiben.

Uw verbindingskabels zijn nog nicht voorzien van pluggen

Let in dit geval op een juiste montage van de pluggen aan de coaxkabel. Gebruik hoogfrequent afgeschermde pluggen om instraling en storing te voorkomen. Gebruikuitsluitend breedbandversterkers en splitters met een bereik van 5-1000Mhz.

Let op: wonneer u gebruik wilt makev van het infrarood retourkanaal voor uw afstandsbediening (zie hoofdstuk 6), dan dienen de antennenozen, versterkers en splitters welke IN de bekabeling tussen uw slaapkamer en woonkamer zich opgenomen, "retourkanaal" geschikt te zich (5 - 30 MHz).

5. INSTellen Van HET KANAAL

Het toegevoegde Audio/Video-signal (van bijvoorbeeld eenDVD-speler) worden om gezet in een normal TV-kanaal.

Met de MegaVideo55 kut u in principe elk vrij kanaal zichen. Het is belangrijk om een vrij kanaal te kiezen, wat nog Niet gebruikt worden voor een bestaand TV-kanaal. Welke kanalen vrij় hangt af van het binnenkomende antennene-siqaal. Raadpleeg hiervoorde kanalenkaart van uw kabelmaatschappij, of als u een eigien antennene heeft, het kanaaloverzicht in uw TV-blad.

1. Sluit een van beiden voedingsadapters nu aan op de modulator en streek deze in het stopcontact.

2. Neem uw kanalenkaart erbij, en Zoek maar twee naast elkaar gelegen vrije kanalen. Vervolgens kiest u van deze twee kanalen het hoogst gelegen kanaal. Voorbeeld: wonneer kanaal 37 en 38 vrij়n, kiest u voor kanaal 38. Bij drie vrije kanalen naast elkaar kiest u de middelste.

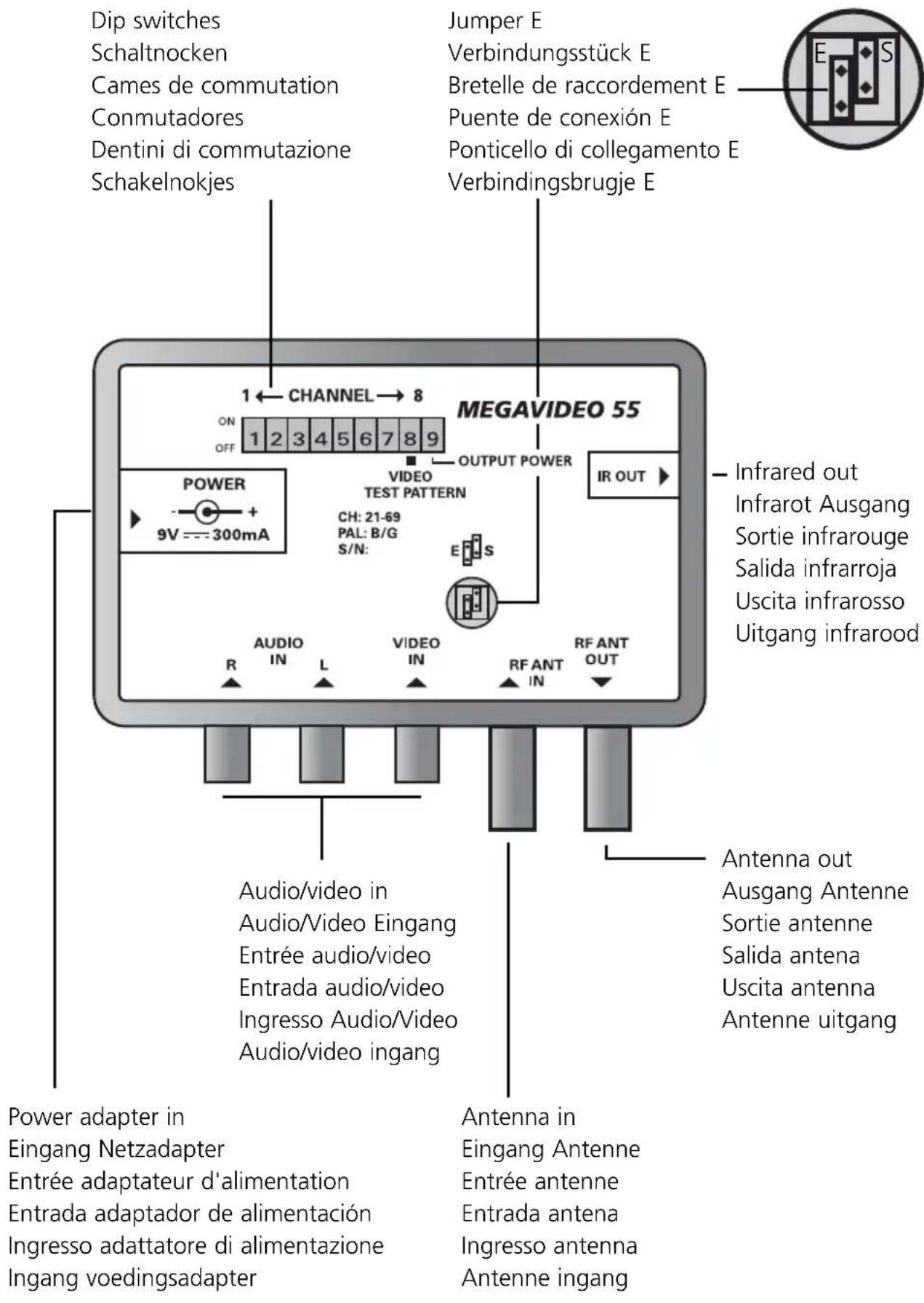

3. Stel het door u gekozen kanaal in met behulp van de schakelaartjes op de voorzijde van de modulator.

De witte schakelnokjes sunt u in twee standen zetten: ON (=1, schakelaartje omhoog) en OFF (=0, schakelaartje omlaag). De combinatie van de schakelaars bepaalt het ingestelde kanaal. U sunt dit het beste doe den met een Klein schroevendraaiertje of een ballpoint.

U vindt de juiste stand van de schakelnokjes voor het door u geselecteerde kanaal in de tabel achterin deze gebruiksaanwijzing. Zo komt bijvoorbeeld kanaal 38 overeen met 01100100. Het 2e, 3e en 6e schakelnokje staan hierbij op ON (omhoog), de overige op OFF (omlaag).

LET OP:

• De 7(meest linkse schakelaars (1 t/m 7) dienen voor het instellen van het kanaal.
• Met het 8e schakelaartje schakelt u het testbeeld aan of uit (haar boven is aan). Vandaar dat in de bijgaande lijst, deze schakelaar normalaal in de stand O staat.
• Met het 9e schakelaartje kiest u mee en hoog (ON stand = 82dB V ) en laag (OFF stand = 72dB V ) uitgangsvermögen. Wanner u storing (ruis) heeft in het beeld van de MegaVideo55 dient u deze schakelaar te verzetten. NB. Een te hoog uitgangsvermögen kan ook storingveroorzaken!
• Nadat u het kanaal heeft ingesteld,kest u met de 8e schakelaar een testpatroon inschakelen. Zet hiervoor het nokje op ON (= 1) .Dit patroon bestaat uit een aantal zwartwitte balken op het beeld.
• Schakel de TV in, en Zoek het door u ingestelde kanaal. Hoe u dit doet vindt u terug in de gebruiksaanwijzing van uw TV. Op het ingestelde kanaal ziet u nu het testpatroon. Controller verwolgens of er geen storing optreedt in de nabij gelegen TV-kanalen. Indien dit wél het geval is, dient u twee (of möglichk drie) andere vrij kanalen te zoeken en hier de modulator op in te stellen.

Hierna zet u de 8e schakelaar (testpatroon) weeR op OFF. U kunt nu het aangesloten AV apparatus voortaan op het door u ingestelde kanaal bekijken.

1. Schakel nu het gewenste A/V apparaat (DVD, Videorecorder, Satellietontvanger, PC, camera, etc.) in. U(Intertnu op de TV het signaal bekijken. Heeft u meerere TV's in huis (op hetzelfde antenne netwerk), dan(Intertu ook op de overige TV's, dit signaal bekijken. U dient hiervoor eerst op elke TV het juiste kanaal in te stellen.

6. HET INSTALLEREN VAN HET INFRAROOD RETOURKANAAL VOOR GEBRUIK VAN DE AFSTANDSBEDIENING

Bij de set is een zogenaamde infrarood-ontvanger meegeleverd. Deze ontvanger kan worden aangebracht:tussen de TV en het antennesignaal. De ontvanger zet het infraroodsignaal van uw afstandsbediening om en stuurt dit signaal over de antennekabel terug maar de modulator. Werkt met vrijwel alle merken en modellen afstandsbedieningen (m.u.v. B&O).

U kurz met behulp van de meegeleverde IR LED hier weeer infrarood signaal van maken en dit doorgeven aan het aangesloten apparaat. Op deze manier kurz u het aangesloten apparaat (bijvoorbeeld een DVD-speler) vanuit een andere ruimte gewoon bedieren.

Aansluiten is het gemakkelijkst als u met 2 personen bent.

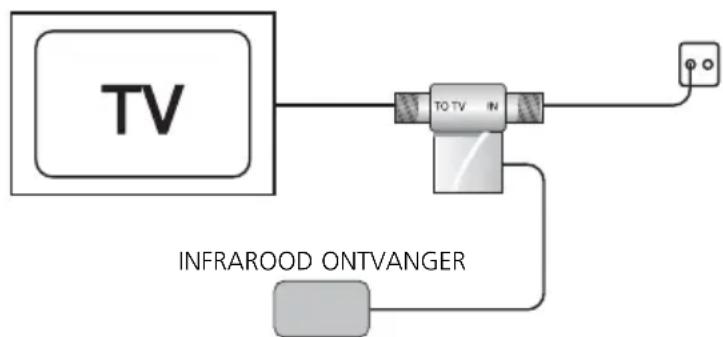

1. Haal de antennekabel welke ache ter uw TV is aangesloten los. Sluit deze aan op de 'ANT IN' / 'In'-aansluiting van het metalen onderdeel van uw infrarood-ontvanger.
2. Sluit de 'TV OUT' / 'To TV'-kant waar aan op uw TV. U(Intucht hiervoord meegeleverde verloopbusjes gebruiken (F connector maar IEC).
3. Plaats het rode plastic deel met.daarin de infrarood-ontvanger zodanig, dat.Deze in het zich is van uw afstandsbediening wonneer u deze gebruikt.Vermijd direct invalidend zonlicht of Licht van een plasmaschem.
4. Sluit eén van de beiden meegeleverde voedingsadapters aan op het metalen deel van de IR-ontvanger.
5. Zet het schakelaartje aan de zijkant van het rode plastic deel in de ON stand.
6. Sluit de bijgeleverde IR Verlengerkabel aan op de zijkant van de modulator, waar u de vermeling 'IR OUT' ziet staan. De IR LED heeft een zichklevendechterzijde. Verwijder het schutvel, en plak de IR LED voorzichtig op de IR sensor van uw videorecorder,DVD-speler of satelliotontvanger.Deze IR sensor kutu meestal herkennen aan het donkergekleurde kunststof raampje.
7. Richt nu met uw eigen afstandsbediening op de IR ontvanger en druk op een knop waarmee u bijvoorbeeld een ander kanaal of functie kiest. Als het goed is reageert nu het aangesloten apparaat. Zo Niet, verschuif dan de IR LED, en probeer het opnieuw. De positie

van de IR LED kan soms erg nauw luisteren. Zodra de functie goed werkt,kest u het oogje stevig vastplakken op het apparaat. Dit za uw apparatuur nicht beschadigen.

7. INFRAROOD-ONTVANGERS GEBRUIKEN IN MEERDERE KAMERS

Wanneer u uw apparatuur bij meertere TV's wilt bedieren, kurz u extra infrarood-ontvangers aanschaffen (art. no. 09586).

LET OP: Heeft u meer dan een ontvanger, zorg er dan voor dat er.altijd maar een van deze ontvangers geluktijdig is ingeschakeld (een ontvanger op 'ON' en de andere ontvangers op 'OFF'). Doet u dit Niet, dan zullen uw infrarood commando's Niet goed doorgegeven worden.

Meer dan één apparaat aansturen

Wanneer u meer dan een apparaat d.m.v. infrarood wilt aansturen, kut u de IR Eye (art.no. 09682) aanschaffen. Deze uitvoering heeft 2 IR LED's voor bijvoorbeeld DVD, videorecorder of satellietontvanger.

Geen beeld, geen geluid.

a. Controller of alle kabels juist zich aangesloten.
b. Controller of het kanaal juist is ingesteld.
c. Controller of het testpatroon wel goed doorkomt.

MegaVideo55 beeld bevat storing en alle andere TV zenders+zijn goed.

a. Met het 9e schakelaartje kiest u:tussen een hoog (ON stand = 82dB_V ) en laag (OFF stand = 72dB_V )uitgangsvermögen. Wanner u storing (ruis) heeft in het beeld van de

MegaVideo55 dient u deze schakelaar te verzetten. NB. Een te hoog uitgangsvermogen kan ook storingveroorzaken!

b. Er zit een TV kanaal te zich bij het de MegaVideo55 ingestelde kanaal. Kies een ander kanaal voor de MegaVideo55 (bij voorkeur het middelste van 3 of wanner mightijk 5 vrij kanalen).

Ik kan het beeld van de MegaVideo55 Niet vinden op mijn toestel.

Schakel het testbeeld van de MegaVideo55 UIT, en sluit b.v. een DVD speler aan. Zoek maar het beeld van uw DVD speler inplaats van het testbeeld.

Het beeld is veel te holder.

Controller of het verbindingsbrugje juist is gemonteerd.

Het beeld is veel te donker.

Controller of het verbindingsbrugje juist is verwijderd.

Interferentie met andere kanalen.

Kies een ander kanaal, bij voorkeur het middelste van 3 lege kanalen in de band.

Vervormd geluid.

Draai het volume van het aangesloten apparaat terug.

a. Controller of de IR LED op de juiste plek op de sensor zit.
b. Controller of het metalen deel van de infrarood-ontvanger goed is aangesloten.
c. Controller of de antennenozen, antenneversterkers en splitters welke IN de bekabeling tussen uw slaapkamer en woonkamer�zijn opgenomen "retourkanaal" geschikt+zijn (5- 30MHz).

Heeft u vragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek.com.

Inkoppelverlies: < 1,5dB bij 860MHz

Draaggolf audio: 5,5 en 5,742MHz

Modulatiemethode: Dubbele zijband modulatie

Afmetingen: 85,8x68,4x21,3mm

Infrarood-ontvanger

Voeding: 230VAC/50Hz, DC 9V/300mA

Centrumfrequentie: 27.045MHz

Infrarood ontvangst: ≤ 40kHz

Inkoppelverlies: < 3dB bij 860MHz

Afmetingen: 44x47x18mm
