• Um Kurzschluss vorzubeugen, diesen Produktitte ausschlieBlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht geben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Das Produkt niemals öffnen: Das Gerät enthalt Bestandteile mit lebensgefährlicher Stromspannung. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Netzadapter: Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel niemals an, wenn diese beschädigt sind. In diesen Fall erhmen Sie Kontakt mit ihrem Lieferanten auf.

INHALTSANGABE

EINFUHRUNG 11
1. ANWENDUNG UND BETRIEBSWEISE DES MEGAVIDEO55 12
2. VERPACKUNGsinhalt 12
3. DAS ANSCHLIEBEN VON GERÄTEN AN DEM MEGAVIDEO55 MODULATOR 12
4. DAS ANSCHLIEBEN DES ANTENNENSIGNALS AN DEN MEGAVIDEO55 MODULATOR.. 13
5.DAS EINSTellen DES KANALS 14
6. DAS INSTALLIEREN DES INFRAROT-HILFSKANALS FÜR DIE BENUTZUNG DER FERNBEDIENUNG 16
7. DIE BENUTZUNG VON INFRAROT-EMPFÄNGERN IN MEHREREN RÄUMEN 17
8.HAUFIG GESTELLTE FRAGEN 17
9. TECHNISCHEN DATEN 18

EINFUHRUNG

Herzlichen Glückwunsch zum Erwerb des MegaVideo55! Der MegaVideo55 ist ein programmierbarer Stereo-Modulator, der Audio- und Videosignale, z. B. Ihrches DVD-Spielers, Satellitenempfängers, Videorecorders, ihrer Überwachungskamera, Ihrches Decoders oder PCs umsetzt, und als zusätzlichen Sender an Ihr Antennenkabel zufugt. AnschlieBend konnen Sie sich these Signal überall Dort im Haus, wo Sie über einen Antennenanschluss verfügen, als eine Art internen Fernsehkanal betrachten.

1. ANWENDUNG UND BETRIEBSWEISE DES MEGAVIDE055

Der Modulator wird sozusagen in das Antennensignal 'eingefädelt'. Das eingehende Antennensignal wird an den Antenneneingang angeschlossen. Das ausgehende Antennensignal ist mit einem zugeführten Audio- und Videosignal (beispielsweise eines DVD-Spielers) ausgestattet. Auf allen Fernsehgeräten, die an die dem Modulator nachgeschaltete Antennenanlage angeschlossen sind (an der Seite von 'RF ANT OUT' Ihr MegaVideo55), kann das zugeführte Audio- und Videosignal auf dem eingestillten Kanal betrachtet werden. Am verbleibenden Antennennetwork brauchen Sie keine Änderungen vorzunehmen.

Dank des sog. eingebauten "Infrarot-Hilfskanals" können Sie die angeschlossenen Geräte auch weiterhin von anderen Räumen aus mit ihrer eigenen Fernbedienung bedieren. Serienmög wird ein Infrarot-Empfänger mitgeliefert. Wenn Sie ihre Geräte von mehreren Räumen aus bedieten wollen, können Sie sich zusätzliche Empfänger anschaffen.

Der Infrarot-Hilfskanal Funktioniert nur mit Verständern, Verteilern und Antennenbuchsen, die für einen Hilfskanal geeignet sind. Das wird meistens auf den betreffenden Komponenten mit der Kennzeichnung '5-30MHz of 5-68MHz' angegeben. Weitere Informationen darüber erhalten Sie bei ihrem Antennen-Fachhandel.

Der Modulator selbst hat keinen Einfluss auf die Signalstarke. Die zu verwendenden Kabelhochstlängen sind von dem in Ihr hem Haus vorhandenen Kabelnetzwerk abhängig. Wenn Sie mehrere Fernsehgeräte anschließen oder größere Kabellängen verwenden wollen, empfehlen wir Ohnen einen Verteilerversteller. Ihr Fachhändler für Antennenmaterial kann Sie diesbezüglich beraten.

2. VERPACKUNGsinhalt

1x Stereo-Modulator
1x Infrarot-Empfänger
2x Speiseadapter
1x Cinch Kabel
2x Adapter F-Steckverbinder zum IEC Steckverbinder Male
2x Adapter F-Steckverbinder zum IEC Steckverbinder Female
1x Scart-Doubler (Verdoppler)
1x IR-Verlängerungskabel mit 1 LED
1x Gebrauchsanleitung

3. DAS ANSCHLIEBEN VON GERÄTEN AN DEM MEGAVIDEO55 MODULATOR

Schalten Sie vor dem AnschlieBen alle Geräte aus. SchlieBen Sie nun das von Ihnengewünschte Gerät (beispielsweise einen DVD-Spieler) an den MegaVideo55 an. Dafür stehen

Ihnen verschiedene möglichekeiten zur Verfügung.

Mit Hilfe eines Cinch-Kabels

An den Modulator kann jeder sog. Composite-Video signal und Audiosignal angeschlossen werden. Sie können darauf mitgelieferte Cinch-Kabel benutzen. Achten Sie darauf, dass die Farben der Stecker und der Eingangsbuchsen miteinander übereinstimmen, d.h. rot an rot, weiß an weiß und gelb an gelb.

Mit Hilfe eines Scart-Kabels

Wenn das anzuschliebende Gerät einen sogenannten 'Scart-Anschluss' besitzt, konnen Sie auch den mitgelieferten Scart-Verdoppler benutzen. Bei Benutzung des Scart-Verdopplers steht der Scart-Anschluss auch weiterhin zur Verfügung, sodass Sieihn auch fur andere Verwendungszwecke benutzen konnen. Wenn Sie sowohl den MegaVideo55 (über die Cinch-Kabel an der Seite) als auch das ursprünglich an Ihr Gerät angeschlossene Scart-Kabel an den Scart-Verdoppler anschreiben都会, müssen Sie Verbindungsstück E entfernen. Der MegaVideo55 sorgt nun damit, dass die Bildqualität erhalten bleibt.

Mehrere Geräte anschließen?

Für den Fall, dass Sie mehrere Geräte gleichzeitig an den Modulator anschließen wollen, haben Sie verschiedene Möglichkeit:

Mit Hilfe eines geeigneten A/V-Schalters

An diesen Schalter werden alle ihre Geräte angeschlossen. Mit dieser Möglichkeit erzielen Sie die Beste Qualität. EinGreater A/V-Schalter (wie der Marmitek Flat TV Link 4, Art.-Nr.09592) sorgt für eine richtige Abstimmung der Signale.

Mit Hilfe von drei Cinch-Verteilern

(Reduzierstück von 1x Cinch zu 2x Cinch). In thisem Fall müssen Sie Verbindungsstück E entfernen. Der MegaVideo55 optimiert nun die Bildqualität.

4. DAS ANSCHLIEBEN DES ANTENNENSIGNALS AN DEN MEGAVIDEO55 MODULATOR

Wir kennen in Europa zwei Arten von Antennenstecker: den IEC-Stecker und den F-Stecker. Letztgenannter hat den gingsten Verlust und wird davon haufig in qualitativ betteren Anlagen verwendet. Auch Ihr Marmitek MegaVideo55 ist mit einem solchen Stecker ausgerüstet. Sehen Sie nachstehend nach, welche Situation für Sie zutrifft.

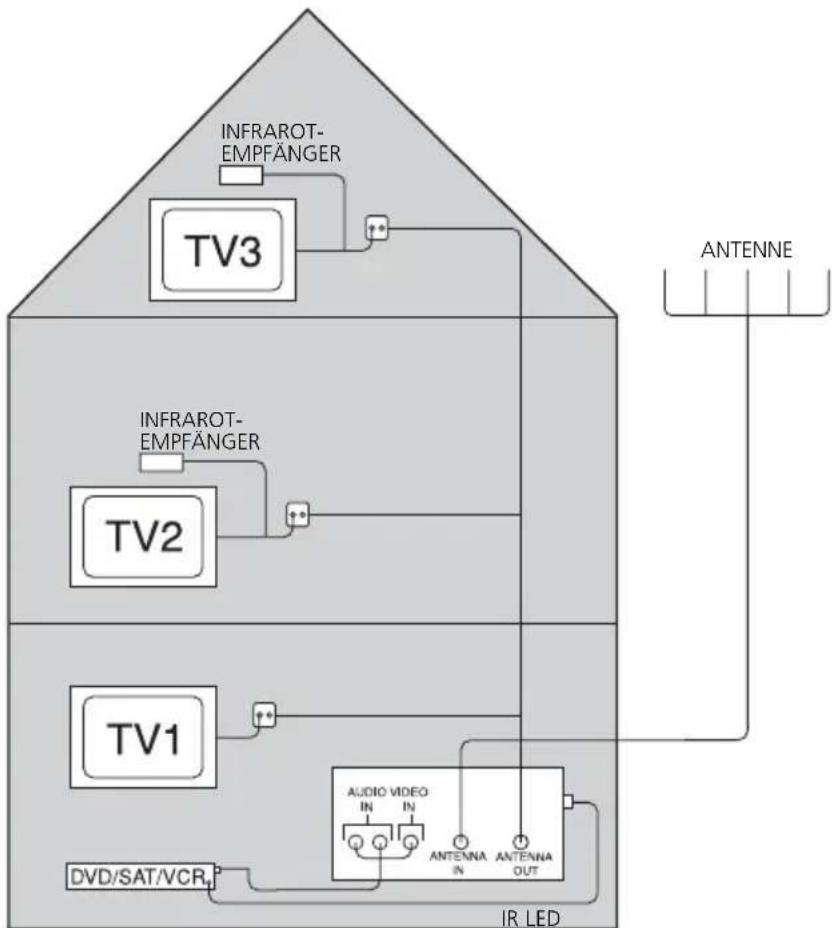

Sie verwenden F-Stecker

Das Antennenkabel, das von ihrer Antennenquele kommt, schrauben Sie an den Eingang mit der Kennzeichnung 'RF ANT IN'. Das Antennenkabel, das zum verbleibenden Antennennetwork führt, schlieben Sie an den Ausgang mit der Kennzeichnung 'RF ANT OUT' an.

Sie verwenden IEC-Stecker

Für den Fall, dass Sie IEC-Stecker verwenden, wurden Zwischenstecker mitgeliefert. Im Weiteren gehen Sie, wie oben beschrieben, vor.

Ohre Verbindungskabel sind noch nicht mit Steckern ausgestattet.

Achten Sie in thisem Fall auf eine richtige Montage der Stecker an das Koax-Kabel. Verwenden Sie hochfrequenzabgeschirmte Stecker, um Einstrahlung und Störungen zuverhindern. Benutzen Sie ausschließlich Breitbandveränder und Verteiler mit einem Bereich von 5-1000Mhz.

Warnhinweis: Wenn Sie den Infrarot-Hilfskanal für ihre Fernbedienung (siehe Kapitel 6) benutzen wollen, müssen die Antennenbuchsen, Verstärker und Verteiler, die IN die Verkabelung zwischen ihrem Schlafzimmer und Wohnzimmer aufgenommen sind, für einen "Hilfskanal" (5 - 30 MHz) geeignet sein.

5. DAS EINSTellen DES KANALS

Das zugeführte Audio- und Videosignal (beispielsweise des DVD-Spielers) wird in einen normalen Fernsehkanal umgesetzt.

Mit dem MegaVideo55 konnen Sie im Prinzip jeder freien Kanal selbst wahlen. Es ist wichtig, einen freien Kanal zu wahren, der noch nicht für einen bestehenden Fernsehkanal benutzt wird. Welche Kanäle frei sind, hangt von dem eingehenden Antennensignal ab. Ziehen Sie thisbezüglich die Kanalkarte ihrer Kabelgesellschaft oder - falls Sie eine eigene Antenne haben - die

Kanalübersicht in Ihrer Fernsehzeitung zu Rate.

1. Schließen Sie nun einen der zwei Netzadapter an den Modulator an, und stecken Sie ihn in die Steckdose.
2. Nehmen Sie ihre Kanalkarte zur Hand, und suchen Sie zweibebeneinander gelegene, frei Kanäle. Anschließlich wahlen Sie von diesen zwei Kanalen den am hochsten gelegenen Kanal. Bespiel: Wenn Kanal 37 und 38 frei sind, wahlen Sie Kanal 38. Bei drei freien Kanalenbebeneinander, wahlen Sie den mittleren Kanal.
3. Stellen Sie den von Ihnen gewählten Kanal mit Hilfe der Schalter an der Vorderseite des Modulators ein.

Die weiß Schaltnocken können Sie in zwei Stände schalten: ON (=1, Schalter nach oben) und OFF (=0, Schalter nach unten). Die Kombination der Schalter bestimmt den eingestellten Kanal. Sie können darauf am besten einem kleinen Schraubenzieher oder einen Kugelschreiber benutzen.

Sie finden den richtigen Stand der Schaltnocken für den von Ihnen gewählten Kanal hinten in dieser Bedienungsanleitung. So stimmt beispelssweise Kanal 38 mit 01100100 überein. Die 2., 3. und 6. Schaltnocken stehen darauf auf ON (nach oben), die übrigen auf OFF (nach unten).

Warnhinweis:

Die 7 außerst links gelegen den Schalter (1 bis 7) dieren fur das Einstellen des Kanals.
- Mit dem 8. Schalter schalten Sie das Testbild ein oder aus (nach oben bedeutet eingestellt). Aus thisem Grund stehen dieser Schalter in der beigeführten Ende normal im Stand 0.
- Mit dem 9. Schalter wahren Sie zwischen einer hohen (ON Position = 82dB V ) und niedrigen (OFF Position = 72dB V ) Ausgangssignal. Tritt eine Störung (rauschen) im Bild des MegaVideo55 auf, dann müssen Sie diesen Schalter verstellen. NB: Ein zu hohes Ausgangssignal kann auch zu Störungen führen!
4. Nachdem Sie den Canal eingestellt haben, können Sie mit dem 8.Schalter ein Testmuster einstehen. Schalten Sie damit die Nocke auf ON (= 1) . Dieses Muster besteht aus einigen schwarz-weißen Balken auf dem Bild.
5. Schalten Sie das Fernsehgerät ein, und suchen Sie den von Ihnen eingestellten Kanal. Wie Sie vorzugehen haben, finden Sie in der Bedienungsanleitung Ihr's Fernsehgeräts. Auf dem eingestellten Kanal sehen Sie jetzt das Testmuster. Prüfen Sie anschließend, ob keine Störung in den nahegelegen den Fernsehgerät-Kanälen auftritt. Soltte das der Fall sein, müssen Sie zwei (oder möglicherweise drei) andere frei Kanäleuchen und den Modulator darauf auf einstellen.

Jetzt schalten Sie den 8. Schalter (Testmuster) wieder auf OFF. Sie können sich das angeschlossene AV-Gerät nun fortan auf dem von Ohnen eingestillten Kanal ansehen.

1. Schalten Sie jetzt das gewünschte A/V-Gerät (DVD, Videorecorder, Satellitenempfänger, PC, Kamera, usw.) ein. Sie können sich jetzt auf dem Fernsehgerät das Signal ansehen. Wenn Sie mehrere Fernsehgeräte im Haus (am selbst Antennennnetzwerk) besitzen, können Sie sich diesen Signal auch auf den übrigen Fernsehgeräten ansehen. Sie müssen davon erst an jeder Fernsehgerät den richtigen Kanal einstellen.

6. DAS INSTALLIEREN DES INFRAROT-HILFSKANALS FÜR DIE BENUTZUNG DER FERNBEDIENUNG

Mit dem Satz wird ein sogenannter Infrarot-Empfänger gefelfert. Diese Empfänger kann zwischen das Fernsehgerät und das Antennensignal installiert werden. Der Empfänger setzen das Infrarotsignal ihrer Fernbedienung um und sendet das Signal über das Antennenkabel darüber zum Modulator. Kann mit nahezu allen Fernbedienungsmarken und -Modellen betrieben werden (Ausgen. B&O).

Mit dem mitgelieferten Infrarot-Auge konnen Sie wieder auf das Infrarot-Signal schalten und es an das angeschlossene Gerät weiterleiten. So konnen Sie das angeschlossene Gerät (beispielsweise einen DVD-Spieler) von einem anderen Raum aus bedieren.

Das Anschließen lassst sich am einfachsten mit 2 Personen vornehmen.

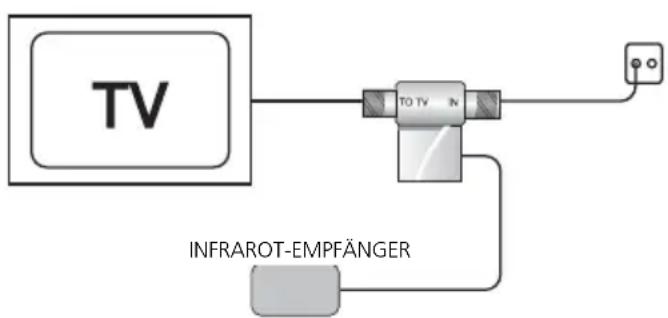

1. Losen Sie das auf der Rückseite Ihres Fernsehgeräts angeschlossene Antennenkabel, und schlieben Sie es an den 'ANT IN' / 'In'-Anschluss des Metalteils Ihres Infrarot-Empfängers an.
2. Schließen Sie die TV OUT' / To TV'-Seite wieder an Ihr Fernsehgerat an. Sie können darauf mitgelieferte Zwischenbuchse benutzen (F Stecker zum IEC).
3. Montieren Sie das rote Plastikteil, das den Infrarot-Empfänger enthalt, so, dass es zuzu halten ist, wenn Sie ihre Fernbedienung benutzen. Vermeiden Sie direkte Sonneneinstrahlung oder Licht eines Plasmaschirms.
4. Schließen Sie einen der zwei mitgelieferten Netzadapter an das Metallteil des IR-Empfängers an.
5. Schalten Sie den Schalter an der Seite des roten Plastikteils in den ON-Stand.
6. Schließen Sie das mitgelieferte IR-Veränderungskabel an die Seite des Modulators mit der Kennzeichnung 'IR OUT' an. Das IR LED hat eine selbstklebende Rückseite. Entfernen Sie das Schutzblatt, und kleben Sie das IR LED vorsichtig auf den Infrarotsensor Ihres Videorecorders, DVD-Spielers oder Satellitenempfängers. Den Infrarotsensor konnen Sie an dem dunkel gefärbten Kunststofffenster erkennen.
7. Richten Sie ihre eigene Fernbedienung jetzt auf den Infrarot-Empfänger, und drucken Sie auf die Taste, mit der Sie beispielsweise einen anderen Kanal oder eine andere Funktion wahren. Wenn alles richtig installiert wurde, reagiert das

angeschlossene Gerät jetzt. Falls nicht, verschiben Sie dann das IR LED, und versuchen Sie es noch einmal. Die Position des IR LED muss sehr(PRzise bestimmt werden. Nachdem die Funktion richtig Funktioniert, konnen Sie Infrarot-Auge fest auf das Gerät kleben. Ihr Gerät wird dadurch nicht beschädigt.

7. DIE BENUTZUNG VON INFRAROT-EMPFÄNGERN IN MEHREREN RÄUMEN

Wenn Sie ihre Geräte an mehreren Fernsehgeräten bedieten wollen, können Sie sich zusätzliche Infrarot-Empfänger anschaffen (Art.-Nr. 09586).

Wenn Sie mehr als einen Empfänger haben, achten Sieitte daraufuf, dass immer nur einer dieser Empfänger gleichzeitig eingeschaltet ist (ein Empfänger auf 'ON' und der andere Empfänger auf 'OFF'). Tun Sie das nicht, werden ihre Infrarot-Befehle nicht richtig weitergeleitet.

Mehrere Gerät ansteuern

Wenn Sie mehrere Gerät mit Hilfe von Infrarot ansteuern wollen, können Sie den IR Eye (Art.-Nr. 09682) kaufen. Diese Ausführung besitzt 2 IR LED's, beispielsweise für DVD, Videorecorder und Satellitenempfänger.

8. HÄUFIG GESTELLTE FRAGEN

Kein Bild, kein Ton.

a. Überprüfen Sie, ob alle Kabel richtig angeschlossen sind.
b. Überprüfen Sie, ob der Kanal richtig eingestellt ist.
c. Überprüfen Sie, ob das Testmuster richtig wiedergegeben wird.

MegaVideo55 Bild gibt Störung, alle anderen Fernsehsender sind in Ordnung.

a. Mit dem 9. Schalter wahlen Sie zwischen einer hohen (ON Position = 82dB V ) und niedrigen (OFF Position = 72dB V ) Ausgangssignal. Tritt eine Störung (rauschen) im Bild des MegaVideo55 auf, dann müssen Sie diesen Schalter verstellen. NB: Ein zu hohes

Ausgangssignal kann auch zu Störungen führen!

b. Ein Fernsehkanal befindet sich zu nahe am für den MegaVideo55 eingestellten Kanal. Nehmen Sie einen anderen Kanal für den MegaVideo55, wenn möglich den mittelsten von 3 oder better noch 5 freien Kanälen.

Ich kann das Bild des MegaVideo55 auf meinem Gerät nicht finden.

Schalten Sie das Testbild des MegaVideo55 aus und schreiben Sie z.B. einen DVD-Spieler an. Suchen Sie nun das Bild Ihres DVD-Spielers anstatt Ihres Testbildes.

Das Bild ist viel zu hell.

Überprüfen Sie, ob das Verbindungsstück richtig montiert ist.

Das Bild ist viel zu dunkel.

Überprüfen Sie, ob das Verbindungsstück richtig entfernt wurde.

Interferenz mit anderen Kanälen.

Wahlen Sie einen anderen Canal, vorzugsweise den mittleren von 3 freien Kanälen im Band.

Verzerrter Ton.

Drehen Sie die Lautstärke des angeschlossenen Geräts zurück.

Infrarot Funktioniert nicht.

a. Überprüfen Sie, ob sich die IR LED an der richtigen Stelle des Sensors befindet.
b. Überprüfen Sie, ob das Metallteil des Infrarot-Empfängers richtig angeschlossen ist.
c. Überprüfen Sie, ob die Antennenbuchsen, Antennenversteller und Verteiler, die IN der

Verkabelung zwischen Ihr Schlafzimmer und Wohnzimmer aufgenommen sind, für

"Hilfskanal" geeignet sind (5-30MHz).

Haben Sie noch immer Fragen? Besuchen Sie www.marmitek.com.

9. TECHNISCHEN DATEN

Stereo-Modulator:

Speisung: 230VAC/50Hz, DC 9V/300mA

System: PAL B/G

Modulation frequenzbereich: UHF: 470 - 862MHz, Kanal 21-69

Eingang: Video, Audio L+R

Ausgangsiveau: 82 dBμV / 72 dBμV in 75Ohm

Anschlussverlust: < 1,5dB bei 860MHz

Trägerwelle Audio: 5,5 en 5,742MHz

Modulationsmethode: Doppelte Seitenband-Modulation

Abmessungen: 85,8x68,4x21,3mm

Infrarot-Empfänger.

Speisung: 230VAC/50Hz, DC 9V/300mA

Frequenz Zentrum: 27.045MHz

Infrarot-Empfang: ≤ 40kHz

Anschlussverlust: < 3dB bei 860MHz

Abmessungen: 44x47x18mm

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit thisem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist daraufhin, dass das Produkt von regulären Haushaltmull getrennt entsorgt werden sollte. Es liegt in ihrer Verantwortung, theses Gerät und andere elektrische und elektronische Geräte über die davon zuständigen und von der Regierung oder örtlichen Behörden dazu

bestimmten Sammelstellen zu entsorgen. Ordnungsgemäß Entsorgen und Recyclenträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benötigen, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handler, bei dem Sie das Produkt erworben haben.
