MegaVideo 55 - Décodeur numérique MARMITEK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Décodeur numérique
Résolution vidéo	Supporte jusqu'à 1080p
Connectivité	HDMI, AV, USB
Fonctionnalités supplémentaires	Enregistrement TV, lecture multimédia
Compatibilité	Compatible avec les chaînes numériques terrestres et satellites
Consommation électrique	Environ 10W en fonctionnement
Dimensions	25 cm x 15 cm x 5 cm
Poids	1.2 kg
Maintenance	Nettoyage régulier avec un chiffon doux, mise à jour du firmware
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement avec une alimentation compatible
Garantie	2 ans
Informations générales	Vérifier la compatibilité avec votre téléviseur avant l'achat

FOIRE AUX QUESTIONS - MegaVideo 55 MARMITEK

Comment installer le MARMITEK MegaVideo 55 ?

Connectez le décodeur à votre téléviseur via un câble HDMI. Branchez l'alimentation et allumez le décodeur. Suivez les instructions à l'écran pour finaliser l'installation.

Pourquoi je ne reçois pas de signal sur mon téléviseur ?

Vérifiez que le décodeur est correctement connecté à votre téléviseur. Assurez-vous que le téléviseur est réglé sur la bonne source d'entrée (HDMI).

Comment mettre à jour le logiciel du MARMITEK MegaVideo 55 ?

Accédez au menu des paramètres, sélectionnez 'Mise à jour du logiciel' et suivez les instructions pour télécharger et installer la dernière version.

Que faire si le décodeur ne s'allume pas ?

Vérifiez que le décodeur est correctement branché à une prise électrique et que l'adaptateur fonctionne. Essayez une autre prise si nécessaire.

Comment réinitialiser le MARMITEK MegaVideo 55 ?

Maintenez enfoncé le bouton de réinitialisation situé à l'arrière du décodeur pendant environ 10 secondes, jusqu'à ce que les voyants clignotent.

Pourquoi l'image est-elle pixélisée ou de mauvaise qualité ?

Vérifiez la connexion HDMI et assurez-vous qu'elle est bien enfoncée. Essayez un autre câble HDMI ou une autre entrée HDMI sur votre téléviseur.

Comment accéder aux chaînes de télévision ?

Après l'installation, utilisez la télécommande pour naviguer dans le guide des chaînes. Vous pouvez également effectuer une recherche automatique des chaînes via le menu des paramètres.

Le décodeur ne répond pas à la télécommande, que faire ?

Vérifiez que les piles de la télécommande sont chargées. Assurez-vous qu'il n'y a pas d'obstruction entre la télécommande et le décodeur.

Comment contacter le support client ?

Vous pouvez contacter le support client de MARMITEK via leur site web officiel ou par téléphone. Consultez la section 'Contact' pour plus d'informations.

MODE D'EMPLOI MegaVideo 55 MARMITEK

• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou pres d'une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrémentées ou à des sources de lumières tropfortes.
• Ne jamais ouvrir le produit: l'appareil contient des éléments qui sont sous tension très dangereuse. Les réparations ou l'entretien ne doivent être effectuels que par des personnes compétentes.
• Toute utilisation impropre, toute modification ou réparation effectuee vous-meme annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• Adaptateur: Brancher l'adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur ou un cordon d'alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

TABLE DES MATIÈRES

Introduction 19

1. Application et fonctionnement du MegaVideo55 20
   2.Contenu de I'emballage 20
2. Connexion des apparciels au modulator MegaVideo55 21
3. Connexion du signal d'antenne au modulator MegaVideo55 21
4. Selection de la chaine 22
5. Installation du canal retour infrarouge pour permettre une utilisation de la telecommande 24
6. Utiliser des recepteurs infrarouges dans plusieurs pieces 25
7. Foire aux questions 25
8. Caracteristiques techniques 27

INTRODUCTION

Merci d'avoir acheté le MegaVideo55 ! Le MegaVideo55 est un modulator stéreo programmable qui convertit les signaux video provenant, par exemple, de votre lecteur DVD, récepteur satellite, magnétoscope,amera de surveillance, écodeur ou P.C., et les ajoute en tant qu'émetteur supplémentaire à votre cable d'antenne. Vous avez ainsi la possibilité, partout où vous disposez d'une borne d'antenne dans votre maison, de faire apparaitre ce signal comme uneASFerte de chaîne de télévision interne.

1. APPLICATION ET FONCTIONNEMENT DU MEGAVIDEO55

Le modulator est pour ainsi dire « intégré » dans le signal d'antenne. Le signal d'antenne entrant est connecté sur la borne d'entrée d'antenne. Quant au signal d'antenne-sortant, il est doté d'un signal audio/video additionnel (par exemple, celui d'un lecteur DVD). Sur tous les téléviseurs raccordés à l'installation d'antenne après le modulator (du côte « RF ANT OUT » de votre MegaVideo55), le signal audio-video additionnel peut être vu sur la chaine programmée. Aucun changement ne doit être apporté au niveau de votre réseau d'antenne.

Grçé au « canal-retour infrarouge » intégré, vous avez également la possibilité de faire fonctionner les apparêls connectés à partir d'autres pieces, à l'aide de votre propre télécommande. Un seul récepteur infrarouge est fourni de manière standard avec l'installation. Si vous souhaitez faire fonctionner votre système à partir de plusieurs pieces, vous aurez besoin de récepteurs supplémentaires.

Le canal-retour infrarouge fonctionne uniquement lorsqu'il est fait usage d'amplificateurs, de répartiteurs et de boîtiers d'antenne convenant pour ce type de canal retour. C'est généralement indiqué sur la composante en question par la mention « 5-30MHz ou 5-68MHz ». Pour de plus amples informations à ce sujet, veuillez vous adresser auprès de votre magasin d'antennes spécialisé.

Le modulator en lui-même n'a aucune influence sur l'intensité du signal. Les longueurs maximales de cable à respecter sont déterminées en fonction du réseau cable的前提 dans votre maison. Lorsque vous souhaitez raccorder plusieurs téléviseurs ou lorsque vous utilisez des longueurs de cable plus importantes, nous vous recommendons d'avoir recours à un amplificateur de distribution. Notre fournisseur de matériel d'antenne peut vous conseiller en la matière.

2.CONTENU DE L'EMBALLAGE

1x Modulateur stéreo
1x Récépteur infrarouge
2x Adaptateur d'alimentation
1x Câble RCA-RCA
2x Connecteur F de réduction vers connecteur mâle IEC
2x Connecteur F de réduction vers connecteur femelle IEC
1x Doubleur scart
1x Cable extension IR de 1 LED
1x Manuel d'emploi

3. CONNEXION DES APPAREILS AU MODULATEUR MEGAVIDEO55

Avant de connecter un apparéil, commencez toujours par le débrancher. Procedez ensuite à la connexion de l' apparéil souhaité (par exemple, un lecteur DVD) au MegaVideo55. Vous pouvez procéder de différentes manières.

Au moyen d'un cable RCA

Chaque signal video composite et signal audio peut être connecté au modulator. Pour ce faire, il convient d'utiliser le cable RCA fourni. Assurez-vous que les couleurs des fiches et des barres omnibus correspondent bien. Cela signifie concrètement rouge sur rouge, blanc sur blanc et jaune sur jaune.

Au moyen d'un cable péritel

Lorsque l'appareil à raccarder est doté d'une connexion péritel, vous pouvez utiliser le doubleur péritel fourni avec le modulator. De cette manière, vous pouvez conserver la connexion péritel pour d'autres applications. Lorsque vous raccardez au doubleur péritel aussi bien le MegaVideo55 (par le biais des cables RCA se trouvant sur le côte) que le cable péritel raccardé au départ sur votre apparéil, il convient dePTRirer la Bretelle de raccordement E. Le MegaVideo55 veille à prisnt a ce que la qualite de I'image soit conservede.

Connexion de plusieurs apparéils ?

Si vous souhaitez connecter plusieurs appareils en même temps au modulateur, vous pouvez proceder de différentes manières :

Au moyen d'un commutateur A/V approprié

Tous vos apparèils y sont connectés. Cette option vous permet d'obtenir la meilleure qualité d'image. Un commutateur A/V de bonne qualité (tehs que le Marmitek Flat TV Link 4, n° art. 09592) assure une bonne adaptation des signaux.

Au moyen de trois répartiteurs RCA

(petits raccords de 1x RCA vers 2x RCA). Dans ce cas de figure, il convient dePTRirer la Bretelle de raccordement E. Le MegaVideo55 optimise a present la qualite de l'imagel.

4. CONNEXION DU SIGNAL D'ANTENNE AU MODULATEUR MEGAVIDEO55

Nous connaissons en Europe deux types de prises d'antenne : la prise IEC et la prise F. La dernière citée cause le moins de pertes et est, par conséquent, souvent utilisée dans les installations de toute autre qualité. Vote Marmitek MegaVideo55 est également équipé de cette dernière. Regardez ci-dessous la situation correspondant à votre cas.

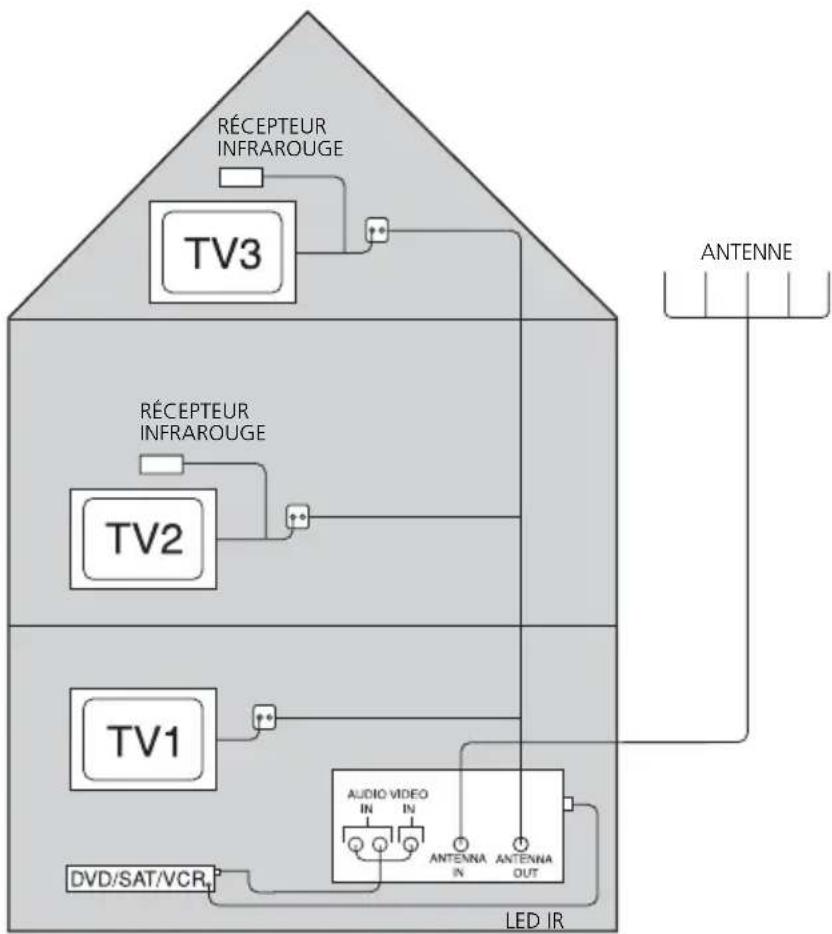

You avez recours à des prises F

Le cable d'antenne provenant de votre source d'antenne doit etre vissé sur I'entree portant la

mention « RF ANT IN ». Il convient ensuite de connecter le cable d'antenne menant au restede votre réseau d'antenne à la sortie portant la mention « RF ANT OUT »

Vous avez recours à des prises IEC

Des raccords spéciaux ont ete joints dans I'eventualite ou vous auriez recours a des prises IEC. Pour le reste, conformez-vous aux instructions decrites ci-dessus.

Vos cables de raccordement ne sont pas encore dotés de prises

Veillez, dans ce cas de figure, à un montage correct des prises sur le cable coaxial. Utilisez des prises protégées haute fréquence afin d'éviter toute radiation incidente et toute interférence. Utilisez uniquement des amplificateurs à large bande et des répartiteurs avec une plage de fréquences de 5-1000 MHz.

Attention : lorsque vous souhaitez utiliser le canal retour infrarouge pour votre télécommande (voir chapitre 6), les boîtiers d'antenne, les amplificateurs et les répartiteurs repris DANS le câblage entre votre chambre à coucher et votre salle de séjour doivent convenir pour ce type de canal retour (5 - 30 MHz).

5. SELECTION DE LA CHÂINE

Le signal audio/video additionnel (d'un lecteur DVD, par exemple) est converti en une chaine de télévision normale.

Avec le MegaVideo55, vous pouvez en原則choisir n'importe qu'elle chaine encore disponible. Il

est, en effet, important ici deCHOISIR une chaine qui ne soit pas déjà utilisée pour une chaine de télévision existante. Les chaines encore libres dépendent du signal d'antenne entrant. Consultez, à cet effet, la carte des chaines de votre société de télédistribution ou, si vous possedez votre propre antenné, l'aperçu des chaines de votre magazine de télévision.

1. Connectez l'un des deux adaptateurs d'alimentation au modulator et branchez-le dans la prise de courant.
2. Prenez votre carte de chaînes et cherchez deux chaînes libres situées l'une à côté de l'autre. Choisissez ensuite, parmi ces deux chaînes, la plus élevé des deux. Exemple : lorsque les chaînes 37 et 38 sont encore libres, optez pour la chaire 38. Dans le cas de trois chaînes disponibles l'une à côté de l'autre, vous choisissez celle du milieu.
3. Sélectionnez la chaine de votrechioix au moyen des petits commutateurs se trouvant sur l'avant du modulator.

Les cames de commutation de couleur blanche peuvent etre placees en deux positions: ON (= 1 commutateur vers le haut) et OFF (= 0 , commutateur vers le bas). La combinaison des commutateurs détermine la chaîne sélectionnée. Le mieux est d'utiliser ici un petit tournevis ou un stylo à bille.

Pour connaître la position correcte des cames de commutation pour la chaine que vous avez sélectionnée, voir le tableau à la fin de ce mode d'emploi. La chaine 38, par exemple, correspond à la combinaison 01100100. Les 2ème, 3ème et 6ème cames de commutation sont ici en position ON (vers le haut) et les autres en position OFF (vers le bas).

Attention :

• Les 7 commutateurs situés le plus sur la gauche (1 à 7 inclus) servent à la seLECTION de la chaîne.
• Le 8ème commutateur permet d'activer ou de désactiver la mire (lorsqu'il est vers le haut, la mire est activée). C'est la raison pour laquelle, dans la liste ci-jointe, ce commutateur se trouve normalement en position 0.
• Le 9ème petit commutateur vous permet deCHOISIR entre une puissance de sortie elevée (position ON = 82dB V ) et une puissance de sortie basse (position OFF = 72dB V ). Lorsque des brouillages (du bruit) se produit sur l'imag du MegaVideo55, vous nevez changer la position de ce commutateur. NB. Un signal de sortie trop eleve peut aussi provoquer des brouillages!
• Une fois la chaine seLECTIONnée, la mire peut etre activée au moyen du 8eme commutateur. Pour ce faire, placez la came en position ON (= 1) . Cette mire est composée d'un certain nombre de bandes noires et blanches.
• Allumez le téléviseur et cherchez la chaine que vous avez selectionnée. Pour savoir de quelle maniere proceder pour effectuer cette recherche, veuilles consulter le mode d'emploi de votre téléviseur. La mire apparait a present sur la chaine可以选择. Assurez-vous qu'il n'y ait aucune

interférence sur les chaînes de télévision proches de la chaine可以选择. En cas d'interférence, veuillez chercher deux (ou parfois trois) autres chaînes libres et régler le modulator sur l'une de ces dernières.

Replacez ensuite le 8ème commutateur (mire) en position OFF. Vous pouvez désormais faire apparaitre l'image de l'appareil AV connecté sur la chaîne可以选择.

1. Allumez à présent l'appareil AV souhaité (lecteur DVD, magnétoscope, récepteur satellite, P.C.,amera, etc.). Le signal apparait sur votre téléviseur. Si vous possédez plusieurs téléviseurs dans votre maison (sur le même réseau d'antenne), vous pouvez également faire apparaitre ce signal sur les autres téléviseurs. Pour ce faire, il vous faut d'abord sélectionner la bonne chaîne sur chacun de ces téléviseurs.

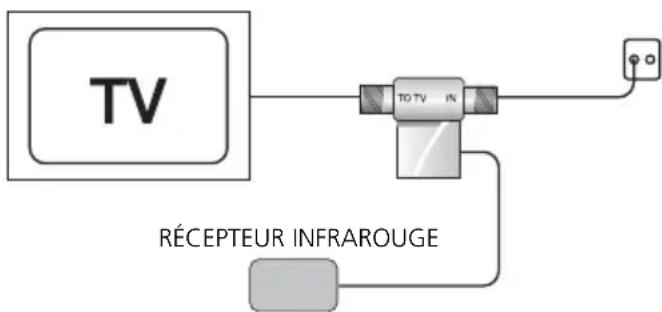

6. INSTALLATION DU CANAL RETOUR INFRAROUGE POUR PERMETTURE UNE UTILISATION DE LA TÉLECOMMANDE

Un récepteur infrarouge est fourni avec l'installation. Ce récepteur peut être placé entre le télévisueur et le signal d'antenne. Il convertit le signal infrarouge de votre télécommande et le renvoie vers le modulator par l'intérimédiaire du cable d'antenne. Fonctionne avec presque toutes les marques et tous les modèles de télécommandes (à l'exception de B&O).

Au moyen de l'oeil infrarouge fourni, vous pouvez le reconvertir en signal infrarouge et le transmettre à l'appareil connecté (par exemple, un lecteur DVD). De cette manière, vous avez la possibilité de commander cet apparéil à partir d'une autre piece.

Pour effectuer la connexion, le plus facile est d'être à deux.

1. Débranche le cable d'antenne connecté à l'arrière de votre téléviseur. Raccordez-le à la connexion « ANT IN » / « In » se trouvant sur la partie métallique du récepteur infrarouge.
2. Connectez de nouveau le (:oté « TV OUT »/ « To TV » à votre téléviseur. Pour ce faire, vous pouvez utiliser les raccords fournis avec l'installation (connecteur F vers IEC).
3. Placez la partie en plastique de couleur rouge, laquelle contient le récepteur infrarouge, de manière à ce que celle-ci soit dans le champ de vision de votre télécommande lorsque vous l'utilise. Evitez toute exposition directe aux rayons du soleil ou à la lumière d'un écran à plasma.

4. Branchez l'un des deux adaptateurs d'alimentation fournis à la partie métallique du récepteur infrarouge.

5. Placez le petit commutateur, situé sur le côte de la partie en plastique de couleur rouge, en position ON.

6. Raccordez cable extension IR fourni sur le côte du modulator, là où vous voyagez la mention « IR OUT ». L'arrière de cet LED IR est autocollant. Retirez la feuille de protection et collez le LED IR délicatement sur le capteur infrarouge de votre magnétoscope, lecteur DVD ou récepteur satellite. Ce capteur infrarouge est généralement reconnaissable à la petite fenêtre en plastique de couleur fonnée.
7. Pointez à présent votre télécommande en direction du récepteur infrarouge et appuyez sur un bouton vous permettant, par exemple, de désir une autre chaîne ou fonction. Normalement, l'appareil connecté doit réagir. S'il ne réagit pas, déplacez LED IR et faites un nouvel essai. Le positionnement de LED IR exige

parfois une précision rigoureuse. Dès que la fonction réagit comme il se doit, veuilles coller l'oeil sur l'appareil. Notre apparéil ne s'en trouvera pas endommagé.

7. UTILISER DES RÉCEPTEURS INFRAROUGES DANS PLUSIEURS PIEÇES

Lorsque vous souhaitez utiliser votre installation avec plusieurs téléviseurs, vous avez besoin de récepteurs infrarouges supplémentaires (n° art. 09586).

Si vous possédez plusieurs récepteurs assurez-vous toujours de ne brancher qu'un seul de ces récepteurs à la fois (une récepteur sur « ON » et tous les autres sur « OFF »). Si vous ne procédez pas de la vente, les commandes infrarouges ne seront pas transmises correctement.

Commander plus d'un appeareil à la fois

Lorsque vous souhaitez commander plus d'un apparéil au moyen d'un récepteur infrarouge, vous avez besoin du IR Eye (n° art. 09682). Ce modèle est doté de 2 IR LED's (par exemple, pour un lecteur DVD et un récepteur satellite).

8. FOIRE AUX QUESTIONS

Pas d'image, pas de son.

a. Assurez-vous que tous les cables ont eté correctement raccordés.
b. Assurez-vous que la chaîne a été correctement sélectionnée.
c. Assurez-vous que la mire apparait de manière claire.

L' image du MegaVideo55 contient des brouillages, l' image de tous les autres canaux de télévision par contre est bonne.

a. Le 9ème petit commutateur vous permet deCHOISIR entre une puissance de sortie elevée (position ON = 82dB V ) et une puissance de sortie basse (position OFF = 72dB V ). Lorsque des brouillages (du bruit) se produit sur l'imag du MegaVideo55, vousdezvez changer la position de ce commutateur. NB. Un signal de sortie trop eleve peut aussi provoquer des brouillages!
b. Un canal de télévision se trouve trop pres du canal créé pour le MegaVideo55. Choisissez un autre canal pour le MegaVideo55, de préférence le deuxième de trois, ou même le troisième de cinq canaux inoccupés.

Je ne réussis pas à tracer l'image du MegaVideo55 sur mon téléviseur.

Eteignez la mire du MegaVideo55, et branchez par exemple un lecteur DVD. Cherez l' image de votre lecteur DVD, au lieu de la mire.

L'imagestbeaucoup tropclaire.

Assurez-vous que la bretelle de raccordement a ete correctement montee.

L'imagestbeaucoup tropsombre.

Assurez-vous que la Bretelle de raccordement a ete correctement retirée.

Interférence avec d'autres chaînes.

Choisissez une autre chaine, de préférence celle du milieu lorsque 3 chaînes successives sont disponibles.

Distorsion du son.

Réduisez le volume de l'appareil raccordé.

L'infrarouge ne fonctionne pas.

a. Assurez-vous que l'IR LED se trouve au bon endroit sur le capteur.

b. Assurez-vous que la partie métallique du récepteur infrarouge a été correctement connectée.

c. Assurez-vous que les boîtiers d'antenne, les amplificateurs d'antenne et les répartiteurs repris DANS le câblage entre votre chambre à coucher et votre salle de début conviennent pour ce type de canal retard (5 - 30 MHz).

You've azed d'autres questions? Aliez sur le site www.marmitek.com.

9. CARACTERISTIQUES TECHNIQUES

Modulateur stéreo

Alimentation: 230 V AC / 50Hz, DC 9V/300mA

Système : PAL B/G

Plage de fréquences : UHF: 470 - 862 MHz, Châne 21-69

Entrée : Video, Audio G+D

Niveau de sortie : 82 dBμV / 72 dBμV dans 75Ohm

Perte de raccordement : < 1,5 dB at 860 MHz

Onde porteuse audio : 5,5 et 5,742 MHz

Méthode de modulation : modulation à double bande latérale

Récepteur infrarouge

Alimentation: 230 V AC / 50Hz, DC 9V/300mA

Fréquence central: 27.045MHz

Réception infrarouge: ≤ 40 kHz

Perte de raccordement : < 3 dB à 860 MHz

Informations environnementales pour les clients de l'Union europeenne

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jete avec les autres ordures menagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des menages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique oulectronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination

et le recyclage en bonne et due forme ont pour but de lutter contre I'impact nefaste potentiel de ce type de produits sur I'environnement et la sante publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou I'endroit où vous avez achete le produit.

AVISOS DE SEGURIDAD

Par la presente Marmitek BV déclare que l'appareil MegaVideo55 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives:

Directive 89/336/CEE du Conseil du 3 mai 1989 concernant le rapprochement des législations des États membres relatives à la compatibilité electromagnétique

Directive 73/23/CEE du Conseil, du 19 février 1973, concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension
