MANUALE UTENTE MegaVideo 55 MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolò di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti delsystema a temperature eccessivamente alte o a fonti intense di luce.
• Non aprire mai il prodotto: nell'apparecchio ci sono parti che potrebbero provocare pericolose scosse elettriche. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina agli responsabilità per i dati derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina agli responsabilità per anni consequencesi ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
• Alimentatore: collegare l'alimentatore alla presa di corrente solamente dopo avee controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzato mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivolgersi al proprio rivenditore.

INDICE

Introduzione 36

1. Applicazione e funzionamento del Megavideo55 37
   2.Contenuto della confezione 37
2. Collegamento degli appearecchi al modulatore MegaVideo55 37
3. Collegamento del segnale dell'antenna al modulatore MegaVideo55 38
4. Impostazione del canale 39
5. Installazione del canale di ritorno ad infrarossi, per l'utilizzo del telecomando 41
6. Utilizzo di ricevitori ad infrarossi in più stanze della casa 42
7. Domande frequenti 42
   9.Caratteristiche tecniche 43

INTRODUZIONE

Congratulazioni per l'acquisto del MegaVideo55 Marmitek. Il MegaVideo55 è un modulatore stereo programmabile, in grado di commutare segnali audio e video, emessi dai nostri apparecchi, per es., dal vostrolettoreDVD, dal ricevitore del satellite, dal videoregistratore, alla teletcamera a circuito chiuso, dal decodificatore, o dal PC, e diaggiungerli come canale supplementare al vostro cavo antenna. Ilsystema consente poi di visualizzare quello segnale da qualsiasi punto della casa, come canale TV privato, dovunque si disponga di un collegamento con l'antenna.

Si più aftermare che il modulatore si 'integrà' nel segnale che proviene dall'antenna. All'ingresso per l'antenna è collegata l'antenna con il segnale in arrivò. Il segnale dell'antenna in uscita contiene in sé又能 il segnale Audio/Video aggiunto (proveniente, per esempio, da unlettoreDVD). É possibile visualizzare il segnale Audio/Video aggiunto, sintonizzato su un canale impostato a quello scopo qualiasi appearecchio tevisivo collegato all'impianto dell'antenna a valle del modulatore (sul lato del 'RF ANT OUT' del vostro MegaVideo55). Non è necessario apportare alcuna modifica al resto della rete.

Grazie al cosiddetto "canale di ritorno ad infrarossi" incorporato, è possible controllare gli apparecchi collegatianche trovandosi in un'altra stanza, con l'ausilio del proprio telecomando. Di serié, è fornito un solo ricevitore ad infrarossi. Qualora si desideri controllare i propri apparecchi da più stanze, si dovranno acquistare dei ricevitori supplementari.

Il canale di ritorno ad infrarossi funzione esclusivamente nel caso in cui si utilizzato amplificatori, divisori e scatole di antenne adatte per i canali di ritorno. Questa caratteristica è di solito riportata sui vari componenti con la dicitura '5-30MHz o 5-68MHz'. Per ulteriori informazioni al riguardo, rivolgersi al punto vendita di antenne specializzato, situato nella propria zona.

Il modulatore stesso non ha alcuna influenza sull'intensità del segnale. Le massime lunghezze di cavo da utilizzato sono determinate alla rete di cavi presente nella vostra casa. Nel caso in cui si desideri collegare più tevisori, o si desiderino lunghezze di cavo superiori, consigliamo di utilizzato un amplificatore-divisore. Il distributore di zona di materiali per antenne è in grado di fornire consigli in proposito.

2. CONTENUTO DELLA CONFEZIONE

1x modulatore stereo
1x ricevitore ad infrarossi
2x adattatori di alimentazione
1x cavo a tulipano su entrambe le estremita
2x riduttori da connettore F a connettore IEC maschio
2x riduttori da connettore F a connettore IEC femmina
1x duplicatore scart
1x Cavo di prolunga ad infrarossi con 1 LED
1x manuale di istruzioni

3. COLLEGAMENTO DEGLI APPARECCHI AL MODULATORE MEGAVIDEO55

Prima di incominciare a realizare i collegamenti, spegnere tutti gli appearecchi. Indi collegare

al MegaVideo55 l'apparecchio che si desidera (per esempio, illettoreDVD). A quello scopo, esistono diverse possibilità.

Nel modulatore più essere inserto qualsiasi segnale video e audio definito "composto". Allo scopo, si piùutilizzare il cavo a tulipano fornito di series. Assicurarsi che i colori delle spine coincidano con quelli dei correspondenti puncti d'ingresso. Questo significicherà rosso nel rosso, bianco nel bianco e giallo nel giallo.

Con un cavo scart

Nel caso in cui l'apparecchio da collegare sia provvisto di una cosiddetta 'presa scart', è possibile utilizzato il duplicatore Scart fornito di series nella confezione. Utilizzando quello dispositivo, si eviterà di impegnare l'attacco scart e di non averlo più disponibile e lo si potrà, invece, utilizzatoanche per altre applicazioni. Qualora si colleghi al duplicatore Scart sua il MegaVideo55 (tramite i cavetti a tulipano sulla parte laterale), sua il cavo scart originamente presente sull'apparecchio, si dovrè eliminare il ponticello di collegamento E. Il MegaVideo55 assicura il mantenimento della qualità dell'imagine.

E per collegare più apparecchi?

Qualora si desideri collegare al modulatore più appearecchi contemporaneamente, si può procedere di diversi modi:

Tramite un interrupttre A/V adatto

A dato si collegano tutti gli appearecchi di casa. Con dato metodo, si ottiene la migliorie qualita. Un buon interrottore A/V (come il Flat TV Link 4 Marmitek, art. n. 09592) provede ad un corretto adattamento dei segnali.

Tramite un divisore a tulipano triplo

(Riduttori da 1x tulipano a 2x tulipani). In quello caso, è indispensable esliminare il ponticello di collegamento E. Il MegaVideo55 ottimalizza ora la qualità dell'imagine.

4. COLLEGAMENTO DEL SEGNALE DELL'ANTENNA AL MODULATORE MEGAVIDEO55

In Europa, si conoscono due tipi di spinotti per anteenne: lo spinotto IEC e lo spinotto F. Il secondo tipo comporta la minore dispersione e si utilizza, pertanto, su impianti di migliorare qualità. Anche il vostro MegaVideo55 Marmitek ne è provvisto. Vi Invitation a verificare qui di seguito quale schema corrisponde al vostro caso.

Fate uso di spinotti F

Il cavo dell'antenna che proviene alla sorgente di segnale dell'antenna va avvitato all'ingresso su cui è riportata la dicitura 'RF ANT IN'. Il cavo antenna in uscita, che prosegue sulla rete, va poi collegato all'uscita su cui è riportata la dicitura 'RF ANT OUT'.

Fate uso di spinotti IEC

Nella confazione, sono stati inclusi dei riduttori, utili nei casi in cui si faccia uso di spinotti IEC. Per il resto, si segue la stessa procedura descritta per il caso precedente.

I vostri cavi di collegamento non sono più recenti provvisti di spinotti

In questo caso, assicuratévi di realizazioni un montaggio corretto degli spinotti al cavo coassiale. Utilizzate spinotti dotati di protezione da alta frequenza, al fine di evitare disturbi e interferenze. Utilizzare esclusivamente amplificatori a banda larga e divisori con una portata di 5-1000Mhz.

Attenzione: qualora s'intenda utilizzare il canale di ritorno ad infrarossi per il proprio telecomando (cfr. paragrafo 6), le scatole dell'antenna, gli amplificatori e i divisori, che si trovino inserti NEL percorso di cavi tra la camera da fatto e il soggiorno, devono essere adatti al funzionamento su un "canale di ritorno" (5 - 30 MHz).

5. IMPOSTAZIONE DEL CANALE

Il segnale AudioVideo aggiunto (di unlettoreDVD, per esempio) è convertito in unnormale canale tevisivo.

Con il MegaVideo55 è possibile, in linea di principio, scegliere qualsiasi canale libero. è importante selezione un canale libero, che non sia più utilizzato per un canale TV essere. Dal segnale che giungeattraverso l'antenna dipende quali canali rimangono liberi. Si consiglia di consultare la lista dettagliata dei canali della società fornitrice del servizio cavo, oppure, in caso di possesso di

antenna propria, il prosepto riassuntivo del periodico TV.

1. Collegare uno dei due adattatori di alimentazione al modulatore e inserirlo nella presa di corrente.
2. Consultando la lista dettagliata dei canali, scegliere due adiacenti e liberi. Tra questi, scegliere poi quello più alto. Esempio: se il canale 37 e il canale 38 sono liberi, scegliere il canale 38. Qualora vi siano tre canali liberi adiacenti, scegliere quello intermediio.
3. Impostare il canale selezionato, con l'ausilio dei piccoli interruttori situati sul lato anteriore del modulatore.

Le tacche di commutazione bianche possono essere spostate su due posizioni: ON (=1, interruptore, verso l'alto) e OFF (=0, interruptore verso il basso). La combinazione delle posizioni degli interruptori determina il canale impostato. Per eseguire l'opération di impostazione nel modo più agevole, si cui si è ricorrere all'uso di un piccolo cacciavite, o di una penna biro.

Per sapere in quale modo posizionare i dentini di commutazione per selezionare il canale scelto, basta consultare la tabella riportata sul retro del presente manuale di istruzioni. Il canale 38, per esempio, corrisponde alla combinazione 01100100. Il secondo, terzo e sesto dentino sono positizonati su ON (verso l'alto), gli altri su OFF (verso il basso).

ATTENZIONE:

• I primi 7 piccoli interruptori a sinistra (da 1 a 7 compreso) servono all'impostazione del canale.
• Con l'ottavo interruptore, si attiva e si disattiva l'imagine test (verso l'alto, la funzione è attiva). Per questa ragione, nell'élenco allegato, quello interruptore si trova normalmente in posizione 0.
• Con il nono interrottore, si scegli tra una potenza di uscita alta (posizione ON = 82dB V) e una bassa (posizione OFF = 72dB V). In caso di disturbi all'imagine (fruscii) del MegaVideo55, occorre spostare quello interrottore. N.B.:anche una potenza in uscita troppo elevata cui essere sorgente di disturbi!
• Una volta impostato il canale, si può attivare uno schema test, con l'ausilio dell'ottavo interrottore. A tal fine, collocare il dentino su ON (=1). Questo schema consiste in una series di strisce bianche e nere sullo schermo.
• Accendere la TV e cercare il canale precedentemente impostato. Per fare quello, consultare il manuale d'uso della TV. Sul canale impostato, si visualizza a quello punto lo schema test. Controllare poi che non compaiano disturbi sui canali TV adiacenti. Qualora ciò si verificchi, è indispensableere cercare altri due (e, possibilmente, tre) canali e impostare il modulatore su di essere.

A tal punto, si riporta l'ottavo interrottore (schema test) su OFF. Da ora in poi, è possibile visualizzare l'apparecchio AV collegato sul canale impostato.

1. Accendere ora l'apparecchio A/V desiderato (lettoreDVD, videoregistratore, ricevitore del

satellite, PC, telecamera, ecc.). Si può ora visualizzare il segnale sulla TV. Nel caso in cui si possegga più di un teilevisore (collegato alla stessa antenna), si può visualizzare il segnaleanche dagli altri teilevisori. A quello scopo, tuttavia, si dovrà impostare il canale giusto su ciascun teilevisore.

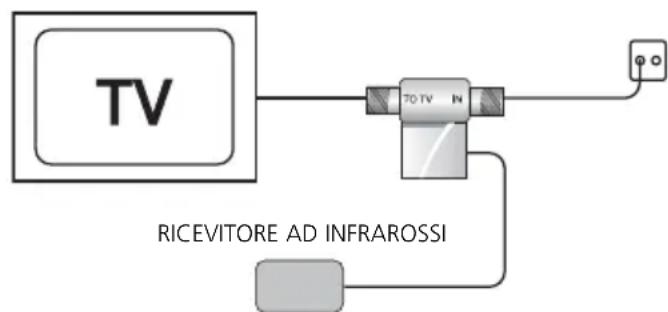

6. INSTALLAZIONE DEL CANALE DI RITORNO AD INFRAROSSI, PER L'UTILIZZO DEL TELECOMANDO

Nel set è stato fornito, di seriese, un cosiddetto ricevitore ad infrarossi. Questo ricevitore può essere frapposto tra la TV e il segnale dell'antenna. Il ricevitore converte il segnale ad infrarossi del telecomando e lo invia al modulatore,trasverso il cavo dell'antenna. Funzione con quasi tutti i marchi e tutti i modelli di telecomando (fatta eccezione per B&O).

Con l'ausilio del LED IR fornito con il nostro articolo, si può produrre un segnale infrarossi e lo si può trasmettere all'apparecchio collegato. In quello modo, si possono inviare comandi all'apparecchio collegato (per esempio, illettoreDVD), rimanendo in un'altra stanza.

Il collegamento si realizza nel modo più semplice se si è in 2 personne.

1. Staccare il cavo dell'antenna che si trova dietro il tevisore e collegarlo all'ingresso 'ANT IN' / 'In' della parte metallica del ricevitore di infrarossi.
2. Ricollegare il lato TV OUT' / To TV' al tevisore. A tal scopo, si può utilizzato il disposativo riduttore (connettore F - IEC).
3. Collocare la parte rossa in plastica, contente il ricevitore di infrarossi, in modo che sua esposta al telecomando, quando quest'ultimo è utilizzato. Evitare di esporla alla luce solare diretta, o alla luce emessa da uno schermo al plasma.
4. Collegare uno dei due adattatori di alimentazione, forniti di serie, alla parte metallica del ricevitore di IR.
5. Porre l'interruttore situato sul lato della parte rossa in plastica in posizione ON.
6. Collegare la prolunga IR, fornita di series, sul lato del modulatore, in corrispondenza dell'ingresso 'IR OUT'. Il LED IR possiede un lato posteriore autoadesivo. Eliminare la pellicola di protezione e attaccare il LED IR con cautela sul sensore IR del videoregistratore, dellettoreDVD o del ricevitore del satellite. Nella maggior parte dei casi, quello sensore IR è riconoscibile alla finestrella scura di plastica.
7. A Anything, punctare il telecomando sul ricevitore IR e premere un tasto, con

cui, per esempio, si selezione un alte canale, o un'altra funzione. Se tutto funziona a dovere, l'apparato collegato risponde. In caso contrario, spostare il LED IR e riprovare. La posizione del LED IR delve essere regolata finemente. Una volta verificato il corretto funzionamento

delsystema,attaccarebene I'occhiello all'apparecchio.Qest'accorgimento eviteradanni alle apparecchiature.

7. UTILIZZO DI RICEVITORI AD INFRAROSSI IN PIU STANZE DELLA CASA

Nel caso in cui si desideri controlling i propri apparentechi da più di un teileso, si debbono-acquistare altri ricevitori ad infrarossi (art. n. 09586).

ATTENZIONE: In caso di più di un ricevitore, assicurarsi che non ve ne sia più di uno attivato contemporaneamente (se un ricevitore è su 'ON', gli altri devono stare su 'OFF'). Il mancato rispetto di但这a regola promotte la trasmissione efficiente dei comandi ad infrarossi.

Controllo di più di un appearecchio

Nel caso in cui s'intenda controllare più di un appearecchio con i comandi ad infrarossi, si può acquistare l'IR Eye (art. n. 09682). Questo modello è provvisto di 2 LED IR, per esempio per unlettoreDVD, un videoregistratore, o un ricevitatore del satellite.

8. DOMANDE FREQUENTI

Assenza di segnale video e audio

a. Controllare che tutti i cavi siano collegati correttamente.
b. Controllare che il canale sia impostato correttamente.
c. Controllare che lo schema test sia trasmesso correttamente.

L'immagine MegaVideo55 è disturbata, nelle tutti gli altri canali TV si ricevono bene

a. Con il nono interrottore, si scegliue una potenza di uscita elevata (posizione ON = 82dB V ), o una Bassa (posizione OFF = 72dB V ). Quando l'immagine del MegaVideo55 è disturbata (da fruscii), è necessario spostare quello interrottore. N.B.:anche una potenza di uscita troppo elevata può causare disturbi!
b. C'è un canale TV troppo vicino a quello impostato per il MegaVideo55. Selezionare un altro canale per il MegaVideo55 (per esempio, quello intermediio di 3, o, se possibile, di 5 canali liberi tra loro adiacenti).

Non rieszco a trovare l'immagine del MegaVideo55 sul mio apparecchio

Disattivare l'immagine test del MegaVideo55 e collegare un apparecchio, per esempio unlettoreDVD.Cercare l'immagine dellettoreDVD, al postodell'immagine test.

L'immagine è troppo chiara

Verificare che il ponticello di collegamento sia stato montato correttamente.

L'immagine è troppo scura

Verificare che il ponticello di collegamento sia stato eliminato correttamente.

Interferenza con altri canali

Scegliere un altro canale, preferibilmente quello intermedi di un gruppo di 3 canali nella banda.

Segnale audio distorto

Abbassare il volume dell'apparecchio collegato.

L'infrarioso non funziona

a. Controllare che il LED IR sia situato sul punto giusto del sensore.
b. Controllare che la parte metallica del ricevitore ad infrarossi sua collegata in modo giusto.
c. Controllare che le scatole dell'antenna, gli amplificatori d'antenna e i divisori inclusi NEL percorso di cavi che scorre tra la camera da fatto e il soggiorno siano utilizzabili per un "canale di ritorno" (5-30MHz).

Per quesiti a cui non trovate risposta qui sopra, vi invitiamo a visitare www.marmitek.com.

9. CARATTERISTICHE TECNICHE

Modulatore stereo RF

Alimentazione: 230V c.a./50Hz, c.c. 9V/300mA

Standard: PAL B/G

Modulazione portata di frequenza: UHF:470~862MHz - canali 21-69

Ingresso: Video, Audio L+R

Livello di uscita: 82dB V / 72dB V in 75 Ohm

Dispersione segnale: < 1,5dB a 860MHz

Onda portante audio: 5,5 en 5,742MHz

Metodo di modulazione: modulazione a dopbia banda laterale

Ingombro: 85,8x68,4x21,3mm

Ricevitore ad infrarossi

Alimentazione: 230V c.a./50Hz, c.c. 9V/300mA

Frequenza centro: 27.045MHz

Ricezione infrarossi: ≤ 40kHz

Dispersione segnale: < 3dB a 860MHz

Ingombro: 44x47x18mm

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. è responsabilità del proprietario smaltire sia questi prodotti sa le altre apparecchiature elettriche ed elettroniche mediante le specifici che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il

riciclaggio aiuteranno a prevenire consequence potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparcchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

Con ciò, Marmitek BV, dichiara che il MegaVideo55 è conforme ai requisiti essenziali ed altri disponzioni relative alla Direttiva:

Direttiva 89/336/CEE del Consiglio del 3 maggio 1989 per il ravicinamento delle legislazioni degli Stati Membrili relative alla compatibilità elettromagnetica

Direttiva 73/23/CEE del Consiglio, del 19 febbraio 1973, concennte il ravicinamento delle legislazioni degli Stati Membrile relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione
