SAFETYWARNINGS

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten Niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systeme hem nicht bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Het product nooit openmakes: de apparatuur bevat onderdelen waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparacies,kommen alle garantiebepalingen te verrallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Netadapter: Sluit de netadapter pas op hetlichtnet aan nadat u hebt gecontrolererd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een netadapter of netsnoer nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.
• Dit product is geen speelgoed. Buiten bereik van kinderen honden.

TOEPASSINGEN:

Deze 2,4 GHz extra ontvanger kan worden gebruikt in combinatie met diverse Marmitek videozenders, waaronder Invisible Scart 200, Invisible Scart 300, GigaVideo45, GigaVideo80, TV Anywhere en PC to TV zender. Deze 2,4 GHz ontvanger is Niet compatible met de GigaVideo70.

Met deze 2,4 GHz extra ontvanger=kunt u eenvoudig een extra TV aansluiten op uw AV apparatusen.

AANSLUITEEN VAN DE 2.4 GHz ONTVANGER (RECEIVER)

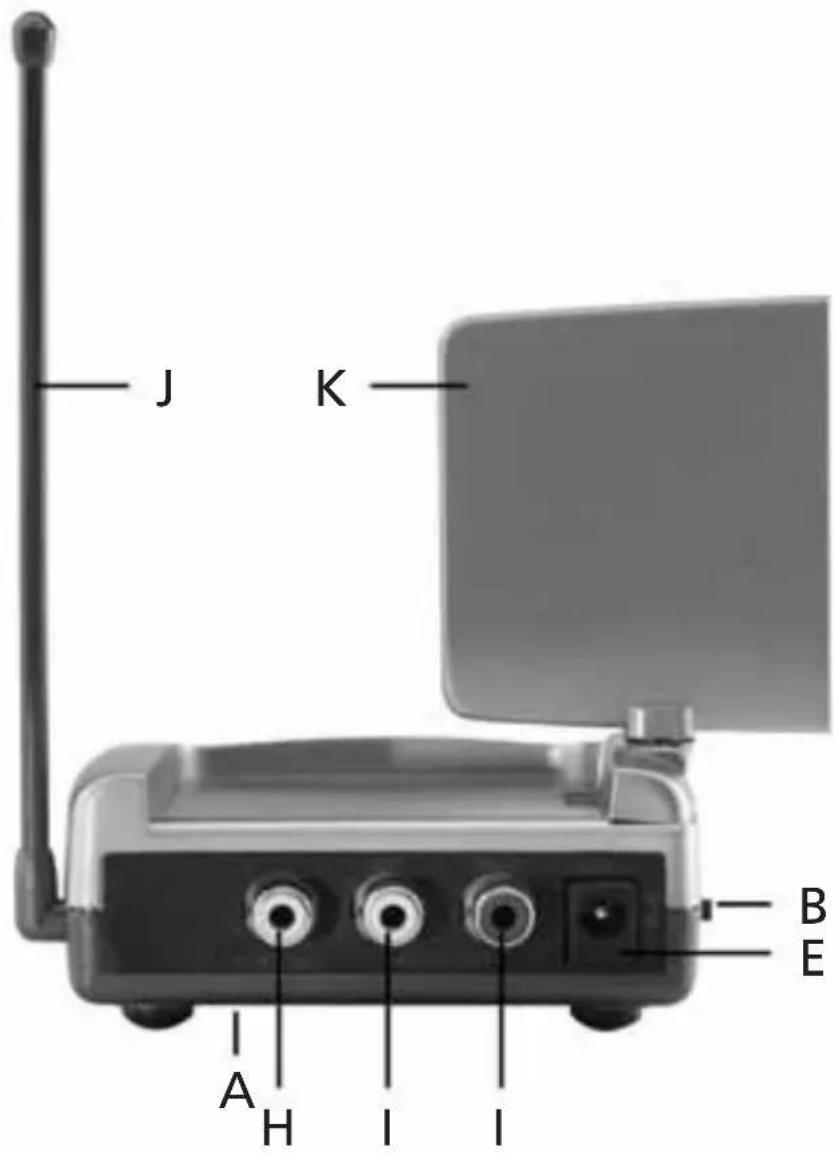

1. Sluit een set AV kabels aan op de uitgang op de zichijde van de 2.4 GHz Ontvangen [H+I]. Let er hierbij op dat de kleurcodering van de stekkers en de uitgangsbussen overeenkommen.
2. Zet de aan/uit schakelaar [B] in de OFF positie.
3. Steek de bijgeleverde netvoeding in het stopcontact en steek de voedingsplug in ingang [E] op de weiterzijde van de ontvanger (receiver). Gebruik uitsluitend de bijgeleverde adapter!
4. Zet de kanaalschakelaar [A] aan de onderzijde (A-B-C-D) op hetzfnde kanaal als uw zender.
5. Verbind de andere zijde van de aansluitsnoeren met de AV ingang van de extra TV of videorecorder. Let hierbij op de kleurcodering. Indien op het apparaat geen kleurcodering is aangebracht, verbindt dan de gele stekker met VIDEO IN, de rode stekker met AUDIO IN RIGHT en de witte stekker met AUDIO IN LEFT. GebruikECHTER bij voorkeur de Scart adapter (Receiver).
6. Zet de aan/uit schakelaar [B] op ON.
7. Zet de ontvanger op een gemakkelijke en zo möglichk rondom vrijeplaats. Richt de vlakke ziide van de schotelantenne [K] in de richting van de zender.
8. Klap de staafantenne [J] aan de zijkant ophoog.

Als uw 2e TV al aangesloten is op een ander A/V apparatus, b.v. een videorecorder?

In dat geval kunt u het signal van de 2.4 GHz ontvanger aansluiten op de AV ingang van het extra apparaat.

AFSTellen VAN DE SET

Zorg ervoor dat uw A/V apparatuur is ingeschakeld. Schakel de TV waarop u de 2.4 GHz ontvanger heeft aangesloten over maar de Scart ingang. Dit doet u bij de meeste toestellen door het intoetsen van de O of A/V toets. U krijgt nu direct beeld. De TV hoeft voor het aansluiten van de ontvanger via Scart nooit kanalen te zoeken.

Door de hoge freiagentie is het signal enigszins richtingsgevoelig. De antennes zijn waarom zodanig ontworpen dat u deze in allerichtingen kunt draaien. Voor een optimale ontvangst dwellen dekleine schotelantennes [K] "elkaar aan te kijkens", d.w.z. loodrecht op elkaar staan. Soms kannen er reflecties optreden. Verschuif de zender of ontvanger dan iets. De maximum afstand tussen zender en ontvanger is afhankelijk van deplaatselijke omstandigheden, maar is gemiddeld tot 30m door vloeren en muren.

Voor verdere informatie over het installereren van uw Marmitek zender in combinatie met de 2,4 GHz ontvanger zich de gebruiksaanwijzing van uw Marmitek zender. Deze is ook te downloaden op www.marmitek.com.

U ontvangt helemaal geen signalaal:

1. Controller of de kanaalschakelaar [A] van zowel ontvanger als zender indezelfde stand staan.
2. Controller of beside units aan staan.
3. Controller of de TV op de juiste AV ingang is ingesteld.

Het beeld en geluid van is perfect, maar het infrarood retoursignal werkt nicht.

Neem de volgende aanwijzingen inRCT:

• Houd er rekening mee dat afhankelijk van de lokale omstandigheden het 2,4GHz signal verder reikt door vloeren en muren dan het 433MHz signal van het infrarood retoursignaal. Test eventueel met kortere afstanden.
• Vaak biedt het verplaatsen van zender of ontvanger oplossing. Zelfs 30~cm maar links of rechts kan al veel verschil make.

Het ontvangen signal is zwak.

• Probeer een ander kanaal (let erop dat beiden units op hetzelfde kanaal blijven ingesteld).
• De positie van de zender en/of ontvangeriets veranderen kan al helpen.
• U zit aan de rand van het bereik. Het bereik kan beinvloed worden doorplaatselijk omstandigheden, zoals bijvoorbeeld een Wireless LAN network (WLAN)

Kan ik een GigaVideo 70 zender gebruiken icm de 2.4 GHz ontvanger?

Nee, de beiden systemen zich nicht compatible.

Heeft u vragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek.com.

TECHNISCHE GEGEVENS

Voeding: 230VAC / 50Hz, 6VDC 300mA

Ontvanger: 2,4GHz, 4 kanalen (A, B, C, D)

A/V uitgang: 3x Tulp (2x Audio, 1x Video)

Video uitgang: 1Vpp (typ) 75 Ω

Audio uitgang: 1Vpp (typ) 600 Ω

Audio: Stereo

Afmetingen: 92 × 85 × 140 ~mm (met uitgeklapte antenne)
