GEBRUIKSAANWIJZING 32LM5R SANYO

Lees deze handleiding voordat u uw LCD- monitor gaat gebruiken. We wensen u vele uren van plezier met uw十几年e beeldschemr.

LET OP: De onderstaande informatie voor uw eigen verilgheid goed doorlezen en bewaren. Dit toestel is ontworpen en gemaakt met het oog op uw personlijke verilgheid. Verkeerd gebruik kanchal een elektrische schok voorzaken of brandgevaar opleveren. Om te voorkomen dat de beveiligingen die in dit toestel zijn ingebouwd buiten werking worden gezet, dient u de volgende basisregels voor installmentie, gebruik en onderhoud in acht te nemen.

Installatie/Gebruik

Zet geen voorwerpen op het netsnoor. Plaats deze LCD-monitor Niet op een plek waar het snoer kan worden beschadigd doordat mensen eroverheen lopen.

Zorg ervoor dat u wandcontactdozen en ver-lengkabels Niet overbelast,want dit kan leiden tot brand of elektrische schokken.

Bij de monitor要去 zich een geschikte wand

contactdoos bevinden, die eenvoudig toegankelijk is.

Plaats deze LCD-monitor Niet in de buurt van een warmtebron, Zoals een radiator, verwarming, kachel of andere producten die warmte genereren (inclusief versterkers).

Plaats de LCD-monitor Niet op een instabiele staander, plank of tafel. Als de LCD-monitor valt, dan kan dit leiden tot ernstig letsel of beschadiging. Uw verkoper kan u

een goedgekeurde houder voor wandmontage aanbevelen. Voor dit model is een speciale wandmontageset verkrijngbaar.

Zet geen voorwerpen op het netsnoer. Plaats deze LCD-monitor nicht op een plek waar het snoer kan worden beschadigd doordat mensen eroverheen lopen.

Deze LCD-monitor mag uitsluitend worden aangesloten op een stroombron van het type dat is aangegeven op de monitor of in de gebruiksaanwijzing. Als u Niet zeker weet wat voor type elektrische voeding u heeft, raadpleeg dan uw verkoper of uwplaatselijke stroomleverancier.

Voor extra bescherming raden we u ten zeerste aan om de voeding van deze LCD-monitor te verzorgen via een goedgekeurd apparaat voor aardboutstroombeveiliging.

WAARSCHUWING: Om letsel te voorkomen moet de LCD-monitor stevig aan de wand worden bevestigd volgens de instructies van de fabrikant.

Belangrijk:

Dit toestel moet worden geaard.

Dit toestel blijft aangesloten op de netvoeding, tenzij u de stekkeruit de wandcontactdoos verwijdert. De installmenter moet ervoor zorgen dat de antennaeaansluiting eenvoudig toegankelijk is.

Gebruik de LCD-monitor Niet onmiddelijk nadat u deze van een ruimte met een lage temperatuur maar een ruimte met een hoge temperatuur heeft verplaatst. Ditverooraakt namelijk condensatie, wat kan leiden tot brand, elektrische schokken of andere gevaarlijke situations. Verwijder de stekkeruit de wandcontactdoos voordat u de monitor gaat reinigen.

Monteer de monitor Niet in de buurt van open vuur. Open vuur mag nooit worden gebruikt nabij deze LCD-monitor.

Deze LCD-monitor mag nicht worden ingebouwd of op welke manier dan ook worden ingesloten, want door de opbouv van warmte neemt de levensduur van de monitor af.

Deze LCD-monitor要去 minimaal 5 cm verwijderd着眼 van de wand en de boven- en zijkanten van de monitor要去en een vrij ruimte hebben van minimaal 10 cm.

Monteer de monitor altijd met behulp van de aanbevolen bevestigingsmiddelen.

Het achechterste gedeelte met de vinnen rondom de schakelkast functioneert als een koellichaam en leidt de warmte weg van de monitor. Het buitenoppervlak van de schakelkast (gebied met vinnen) mag nicht worden bedekt. Ook mag u de luchtstroming Niet beperken door

de LCD-monitor in een omhuizing te plaatsen.

Gebruik geen vloeibare reinigingsmiddelen of reingingsmiddelen in spuitbussenrechtstreeks op de LCD-monitor. Gebruik een vochtige doek voor reinigingsdoelendein.

Belangrijk: (slechts het UK)

Dit toestel is voorzien van een goedgekeurd netsnoer en een goedgekeurde, Niet-verwijderbare netstekker van het Engelse type. Het verrangen van een zekering in dit type stekker gaat als volgt:

1. Verwijden de zekeringdeksel en de zekering.

2. Plaats een neue zekering van het type BS1362 13 Amp A.S.T.A. of een BSI goedgekeurd type.

3. Zorg ervoor dat u de zekeringdeksel waar correct aanbrengt. Als u de zekeringdeksel kwijt bent of als hij beschadigd is, dan mag u de stekker NIET gebruiken, maar moet u deze verrangen dooreen correcte stekker.

Als de gemonteerde stekker ongeschikt is voor uw wandcontactdozen, snij deze dan los en monteer een passende stekker aan de kabel. Als de netstekker voorzien is van een zekering, dan要去這裡 13 Amp. Zijn. Zorg ervoor dat de zekeringdeksel correct is gemonteerd. Als u een stekker zonder zekering gezrukt, dan mag de zekering op het verdelijkbord Niet groter zijn dan 13 Amp.

Opmerking: De verwijderde stekker要去en vernietigd om möglichke gevaar van schokken te voorkomen, mocht hij elders in een stopcontact van 13 Amp worden gestoken.

De draden in dit netsnoer zichen gekleurd volgens de code hieronder: Blauw - Neutraal

Bruin ----> Spanning

Groengeel ---> Aarde

1. De Blauwe draad要去en verbonden aan de klem die is gemarkeerd met de letter "N" of Zwart gekleurd.
2. De Bruine draad moet worden verbonden aan de klem met de letter "L" of ROOD gekleurd.
3. De Groengele draad要去en verbonden aan de klem die is gemarkeerd met de letter "E" of GROEN of GROENGEEL is gekleurd.

Voordat u de deksel van de stekker terugplaatst, moet u eerst controeren of snoerklem over de mantel van de kabel klemt - en nicht slechts over de draden.

Probeer nooit de veiligheidsvoorziening van de geaarde stekker te omzeilen.

DIT TOESTEL IS NIEZONTKOPPELD VAN DE NETVOEDING, TENZIJ U DE NETSTEKKER HEEFT VERWIJDERD.

DE INSTALLATEUR MOET ERVOOR ZORGEN DAT DE 'NETSTEKKER EENVOUTHIG TOEGANKELIJK IS.

Onderhoud

Uw LCD-Monitor is volledig getransistoriseerd en bevat geen onderdelen die door de gebruiker kannen worden verrangen.

Gelieve de城县 deLCD-Monitor Niet zelfe verwijderen. Het apparaat werkt met hoge spanningen en kan objcten schade toebrengen en zelfs mensen in gevaar brengen. Laat alle nodige reparatives en ander onderhoud over aan bevoegde technici. Zij gebruiken enkel onderdelen die voldoen aan de veiligheidsprocedures van de originele onderdelen. Het gebruik van originele onderdelen vermijdt allerhande risico's.

Haal de stekker van de LCD-MONITOR uit de wandcontactdoos en laat in de onderstaande gevallen eventuele reparatives uilcd-monitoreren door vakbekwame servicemonteurs :

■ Als netsnoer of stekker beschadigd zich.
■ Als er vloeistof in de LCD- Monitor is gelopen.
■ Als de LCD-Monitor blotgesteld is aan regen of water.
■ Als de LCD-Monitor is gezallen of de kast is beschadigd.
■ Als de LCD-Monitor opeens duidelijk anders werkt dan normala.
■ Als de LCD-Monitor Niet normal Werkt ook als de aanwijzingen in de handleiding precies zijn opgevolgd.

Alleen de bedieningsorganen instellen die in de handleiding genoemd worden, waarverkeerd instellen van andere bedieningsorganen het toestel kan beschaden. Vaak kost het een vakkundige monteur dan heel watijd om de LCD-Monitoreer te repareren.

Belangrijke recycling-informatie.

Sanyo producten zijn ontwikkeld en gefabricieerd uit eerste kwaliteit materialen, de onderdelen können worden gerecycled en weer worden gebruikt.

Het symbool betekent dat de elektrische en elektronische onderdelen apart van het nomale huisafval vernietigd worden.

In de Europese Unie worden de gebruekte elektrische en elektronische apparatuur bij de waarvoord wettelijke instanties aangeboden.

Alstublieft help allen mee om het milieu te beschermen.

© Dit logo en recyclagesysteme worden entkel toegepast in EU-landen en worden nicht toegepast in andere landen van de wereld.

Eindgebruikerslicentie

Het product (d.w.z. de uitrusting of het apparaat waarnaar deze documentatie verwijst) bevat Software (de toepassin-gen, hulpprogramma's en modules die deel uitmaken van het product) die in eigendom is van Sanyo of zich licentiegevers. Voordat u het product in gebruik neemt, moet u eerst de onderstaande voorwaarden van de eindgebruikerslicentie lezen. Als u Niet akkoord gaat met de voorwaarden van de eindgebruikerslicentie, neem het product dan nicht in gebruik, maar pak het weer ongebruikt in en zend het retouraar uw leverancier samen met het aankoopbewijs. U ontvangt dan een volledige restitutie. Door het product in gebruik te nemen,.gaat u akkoord met de voorwaarden van de eindgebruikerslicentie.

Licentieverlening, voorwaarden en beperkingen

1. Sanyo verleent u een Niet-exclusieve, wereldwijde (onderhevig aan exportcontrole), Niet-overdraagbare (tenzij toegestaan volgens punt 2 hieronder), kosteloze licentie voor gebruik van de Software die is meegeleverd in en bij het product.
2. U mag geen van uw licencierechten in de software overdragen+zonder voorafgaande schriftelijktoestemming van SANYO en als deze toestemming worden verleend, dan mag de Software alleen worden overgedragen in combinatie met de overdracht van het product EN op voorwaarde dat de begunstigde de voorwaarden van deze licentie heeft gelezen en geaccepteerd.
3. U要去 garanderen dat het auteursrecht, handelsmerk en andere beschermende vermeldingen in de Software gehandhaaf血液循环 en nicht worden gewijzigd of verwijderd.
4. De software die hierbij worden geleverd is auteursrechtelijk beschermd en gelicenseererd (niet verkocht). SANYO draagt nadrukkelijk geen titel- en/of eigendomsrechten op de software aan u over. De software die hierbij worden geleverd kan onderden bevatten die door deren aan SANYO zijn geleverd of hieraan zich ontleend.

5. Tenzij dit expliciet is toegestaan krachtens de wet, mag u niet:

6. de Software gebruiken in combinatie met andere computerhardware dan die van het product;

7. de Software geheel of gedeelijk kopieren;
8. de Software geheel (of gedeelijk) opnemen in andere programma's die door u (of namens u) zich ontwikkeld en/of door u worden gelebruikt;

9. de Software nabouwen, decompileren of demon-teren;

10. de Software (of een gedeelte ervan) beschikbaar make of de distributie ervan toestaan voor gebruik met andere computerhardware dan het product; de hele of gedeeltelijke Software gebruiken voor verhuur, lease, gift, uitlening, verkoop, distributie of eigendomsoverdracht.

Beeindig

Deze licentie geldt totdat ze is beeindigd. Deze licentie eindigt automatisch zonder voorafgaande kennisgeving als u Niet voldoet aan een van de bepalingen die erin zich opgenomen.

Disclaimer

1. De Software worden (voor zover toegestaan volgens de wet) 'in ongewijzigde staat' gelevererd en SANYO en+zijn leveranciers sluiten uitdukkelijk alle expliciete of impliciete garantiesuit, inclusief (aar Niet beperkt tot) garanties voor bevredigende kwaliteit, geschiktheid voor beoogde doelen en Niet-inbreuk vormend op bestaande rechten (voor zover dit Niet is uitgesloten krachtens de wet).
2. Onder geen bedding kan SANYO aansprakelijk worden gesteld voor welke directe, indirecte, gevolg- of incidentele schade dan ook (inclusief winstderving, onderbreking van bedrijfsactiviteiten, verlies van gegevens of de kosten voor de aanschaf van verrangende goederen, technologieen of Diensten) die voortvloeit uit het gebruik of de onmogelijkheid tot gebruik van de Software (voor zover dit Niet is uitgesloten krachtens de wet).

Algemeen

1. Deze eindgebruikerslicentie worden beoordeeld waar Engelsrecht en de gebruiker kan uitsluitend claims indieren bij Engelse gerechtshoven en SANYO is gerechtigd een claim in te dieren bij een gerechtshof in elk rechtsgebied.
2. De bovenstaande algemene voorwaarden gelden voor elke erder afgesloten, mondelinge of schriftelijke overeenkomstussen u en SANYO met betrekking tot de Software.

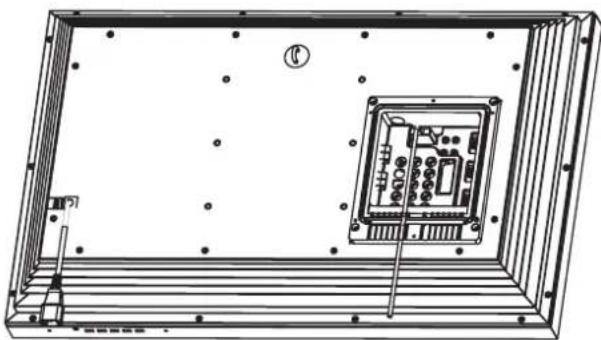

Stap : 1 Netaansluitingen

Sluit het toestel maar wens aan op de VGA-, BNC- of Scartaansluiting.

1. Sluit de IEC-netsnoerkoppeling aan op de connector van het toestel zoals hierboven weergegeven.
2. Sluit het netsnoer van de LCD-Monitori aan op een wandcontact-doos.

Sluit de stroomkabel van de LCD-Monitor aan op een wandcontact-doos.

Omdat dit toestel geen Aan/Uit schakelaar heeft, moet u ervoor zorgen dat de netstekker eenvoudig teogankelijk is.
De LCD-Monitor is voorbereid voor een netspanning van WS 100-240 V, 50 Hz/60Hz. De stekker uittrekken om de LCD-Monitor volledig los te koppelen van het net. Wanner de LCD-Monitor langeijd Niet zal worden gebruikt, raden we aan om de stroomkabeluit het wandcontact te trekken.
Gebruik de juiste netstekker voor uw woonplaats, die is geleverd bij het toestel.

1. Waarschuwing: Voorkom letsel - het toestel MOET veilig aan de wand worden bevestigd, in overeenstemming met de instalatievoorschriften.

WAARSCHUWING! Dit toestel werkkt op een hoge spanning. Laat reparatives door bevoed personeeluitvoeren.

Stap : 2 Aansluitingen

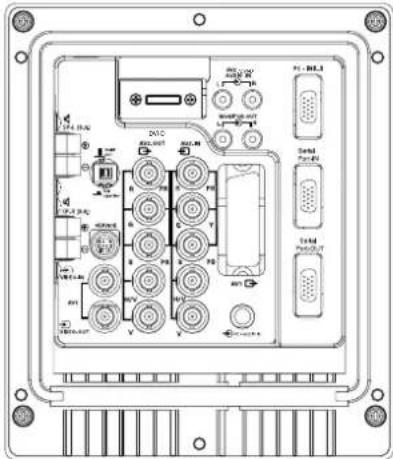

Inyoer selecteren

Om te wisselenussen AV1, RGB, AV2, (RGB H/V or Y, Pb, Pr) AVF3, DVI of PC-modus, drukt u een paar seconden lang op de knop TV/AV van uw afstandsbediening. Dan verschijnt het keuzemenu op het scherm. Gebruik de knappen 5 of 6 om de juiste invoer te selecteren.

1.AV1

SCART-aansluiting

2.RGB

TTL-invoer (5V RGB-signalen)aar SCART-uitgang

3.Y,Pb,Pr/RGBHV-aansluiting (AV2)

Deze LCD-monitor biedt u de keuze uit Y, Pb, Pr of RGB, H/V verbindingen. U kurz uw DVD-speler aansluien op de Y, Pb, Pr klemmen in plaats van een scartkabel te gebruiken. Dit ondersteunt high

definition in analogue vorm. RGB, H/V kan worden gebrukt als een PC-ingang via de BNC-klem.Beide opties ondersteunen vele verschil-lende resoluties (pagina 63).

4.AV3

Invoer voor samengesteld (CVBS) signal

AV3 UIT is de uitgang van het samengestelde videosignaal van VIDEO IN, zodate u monitoren kut aansluiten met behulp van de lus-functionie.

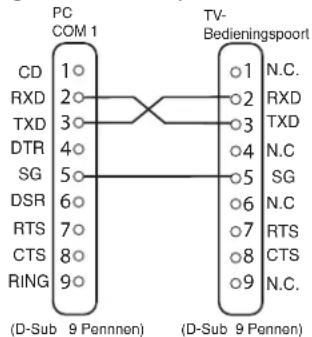

1. RS232C IN/UIT: Is een ingang voor externe opdrachten voor bediening van de monitor (zie pagina 40).

Deze monitor—heeft een DVI-aansluiting. Deze bevindt zich aan de achterkant van de monitor, naast de fono-ingangen. Deze invoor ondersteunt vele verschilende resoluties, zoals weergegeven op pagina 63. Zie paginga 38 voor meer informatie over gebruik van de menu's.

7. PC-aansluiting

Dit toestel is voorzien van een PC-connector(PC-IN D-SUB).U kunt een PC aansluiten op het toestel en dit gebruiken een monitor (zie pagina 39).Audio kan worden aangesloten via de 3,5 mm PC-audio ingang. Deze invoer ondersteunt vele verschillende resoluties (zie pagina 63).

8. Externe audio-uitvoer

Om het audiosignalui te voeren via AV 1,2,3,PC en DVI, moet de impedantie van de luidsprekers 8 ohm zich.

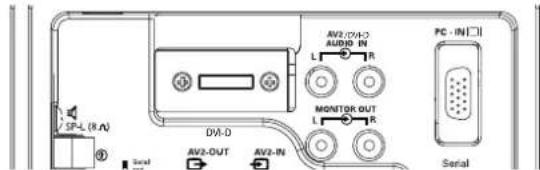

9.Audio-uitvoer voor de monitor

De audio-uitgangen voor de monitor aan de achterkant van het toestel bieden een vast niveau van audio-uitvoer voor het weergeven van geluid via uw geluidsapparatuur.

F/OK

Om een instelling in een menu op te slaan.

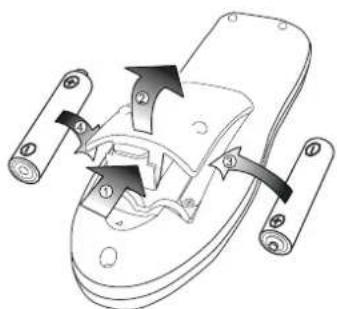

Stap 3: Installatie van de batterij voor afstandsbediening

Twee "AA" batterijen van 1,5 volt zodanig installeren dat de "+"- en "-"aanduidingen op de batterijen overeenstemmen met de "+"- en "-"aanduidingen in de eenheid voor afstandsbediening.

Bij dit Produkzt zich batterijen geleverd.
Wonneer deze leeg zich, moet u ze nicht weggooien maar inleven als KCA.

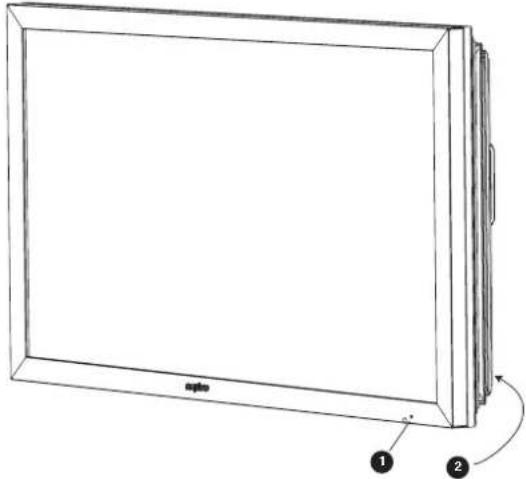

Bedieningsknoppen en menu's

1. De rode Standby-lamp van uw LCD-Monitor wijst op de aanwezigheid van stroom.

Standby in-/uitschakelen

Standby wordt gebruikt om het LCD-monitor korteijd uit te schaken. In standby is de television uitgeschakeld, maar staat er wel nog stroom op.

• Om de monitor op standby te zetten, drukt u op knop 4. De blauw stroomindicator gaat feller branden.
  Druk op een van de volgende toetsen om de TV vanuit stand-by in te schakelen: 4 toets, 5 ,6 toets, 0-9 Cijfertoetsen.

Wanneer de stroomverklikkerlamp knippert, de TV uitschaken met behulp van de Standby-schakelaar, de stroomkabel uit de contactdoos trekken en contact zoeken met unsere Service-afdeling.

Dit is een teken dat het TV toestel in inwendige protectie gaat.

2.Bedieningsknoppen (onderkant van de behuizing)

Menu/F knop: roteren tussenvolume, contrast, helderheid, kleur, scherpte en menutaaal

Invoer/ OK knop: wisselenussen de stand AV1, RGB, AV2, AV3, DVI en PC.

ed knoppen: instellingen hier boven en beneden aan-passen.
4 knop: wisselen van de weergavestand maar de standby-stand (om de LCD-monitor geheel uit te schakelen, moet u de netstekker verwijderen).

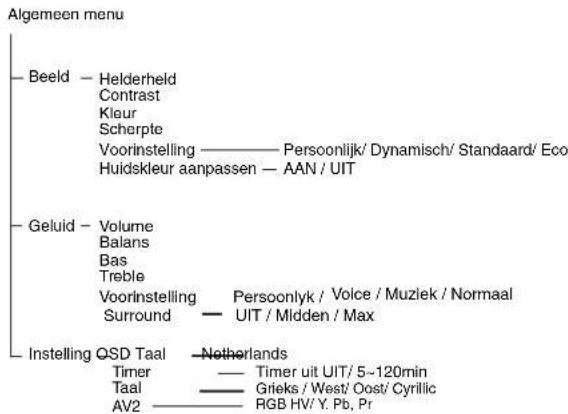

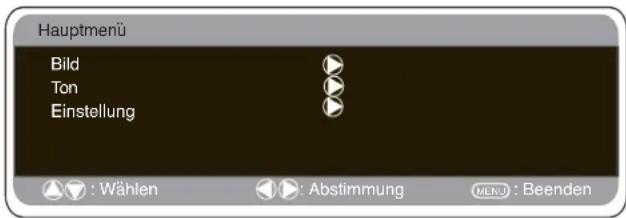

MENUWERKING

De meeste functies van uw LCD-monitor worden ingesteld via het menu, met behulp van de afstandsbediening.

Tijdens de menubediening kut u onderaan het scherm zich welke functies u kutt gebruiken,voor de navigatie door het menu.

Druk op de toets u om het hoofdmenu op te roepen.

Om een submenu te selecteren drukt u op de toets 5 of 6 en zodra het gewenste submenu oplicht, op de toets 1

Wanner u een submenu heeft ingesteld,kest u dit verlaten door op de toets MENU te drukken. Druk nogmaals op de toets MENU om het hoofdmenu te verlaten.

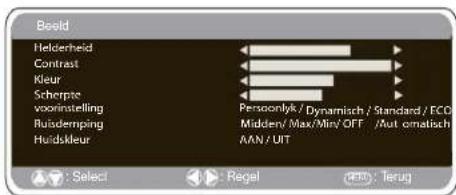

Beeldmenu

1. Druk op de toets MENU. Selecteer Beeld met de toets 5 of 6
   Druk op de toets 1 om het beeldmenu op te roepen.
   Stel de beeldinstellungen in�wuw eigen voorkeur.
2. Selecteer Helderheid, Contrast, Kleur en Scherpte met de toets
   5 of 6 . Stel de gewenste niveaus in met de toets 1 of 2. 3. Voorinstelling: Met de toets 1 of 2 kunt u uw "Persoonlijke" instelleningen selecteren, maar ook de instelleningen Dynamisch, Standaard of Eco (voor helderheid, contrast, kleur en scherpte).
3. Ruisdemping: Hiermee kurz u eventueel aanwezige beeldruis (kor-relig beeld) verminderen. Selecteer Midden, Hoog, Auto, Laag of UIT met de toets 1 of 2
4. Huidskleur: Hiermee kurz u de weergave van de huidskleur verbeteren. Selecteer Aan of Uit met de toets1 of 2 Kleurtint: Is alleen beschikbaar wanner NTSC-apparatuur is aangesloten.
5. Teksthelderheid: Dit kurz u instellen door Min, Midden of Max te selecteren met de toets 1 of 2 Druk op de toets MENU om het beeldmenu te verlaten. Druk op de toets MENU om terug te kerenaar het hoofdmenu. Deze instellingden worden automatisch opgeslagen wanner u het menu verlaat. Druk op de toets MENU om het menu te verlaten.

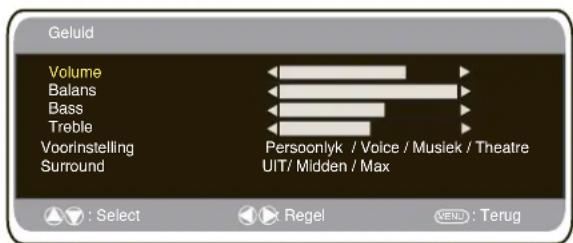

Geluidsmenu

Druk op de toets MENU en selecteer Geluidsmenu door op de toets 5 of 6 te drukken.

Druk op de toets 1 om het geluidsmenu op te roepen.

Selecteer de geluidsinstellungen en stel deze optimaal in voor uw kamer met behulp van de toets 5 of 6 en de toets1 of 2 . Geluidsinstelling: Selecteer Muziek, Stem, Theater of Persoonlijk met de toets 1 of 2

1. Surround: Selecteer met de toets 1 of 2 het gewenste niveau van surround-geluid: UIT, Midden of Max.

Druk op de toets MENU om het geluidsmenu te verlaten.

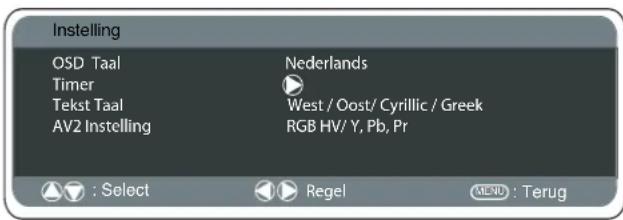

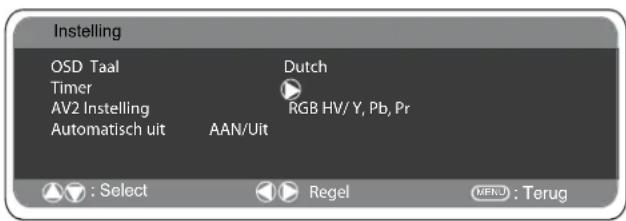

Installingenmenu

OSD-taal

Gebruik de toetsen 1 en2 om de gewenste OSD-taal in te stellen (Frans, Duits, Italiaans, Spaans, Netherlands). Druk op de toets MENU om te verlaten.

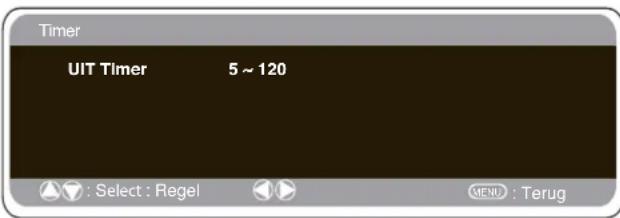

Uit-timer instelling

De Uit-timerzet deLCD-Monitor op stand-by wanner de geselecteerde tijd isverstreken.

Druk op de toets MENU. Selecteer Instelling met de toets 5 of 6 . Druk op de toets 1 om het instelingenmenu op te roepen.

Selecteer UIIT-Timer met de toets 5 of 6 ,Druk op de toetsen 1 om het menu op te roepen.

Druk op de toets 1 of 2 om deijd te wijzigen.
U(Int)knt deijd wijzigen in stappen van 5 minuten. De maximumtijd is 120 minutes.

Als u de uit-timer heeft ingesteld, dan verschijnt er een venster in de hoek van het schermzodra u op de infoeets drukt.

Tekstaal

Druk op de toets MENU. Selecteer Instelling met de toets 5 of 6 Druk op de toets 2 om het instelingenmenu op te roepen.

Selecteer Teksttaal met de toets 5 of 6 Druk de toets 1 of 2 om West, Oost,Cyrilisch of Grieks te selecteren.

Druk op de toets MENU om het instillingenmenu te verlaten.

WEST		EAST		GREEK		CYRILLIC
NISICS	RIGA	OPISH	OBSERV	ENGLISH	FINISH	POLISH	SLOVENIAN
SVOES	IA	ROMANIAN	HOZGERMAN	DANISH	GERMAN	RUSSIAN
FUNG	RIOH	SVO ANXI	TRND	SWEDISH	HUNGARIAN	TRE	LETTISH
HCNVER	SHEV	GERMAN	SLOVENIAN	ITALIAN	FRENCH
KREU	DANISH			SLOVENIAN	TURKISH
PORTUGUESE				GREEK	C TROXIA

AV2 Installing

Druk op de toets MENU. Selecteer Instelling met de toets 5 of 6 . Druk op de toets 8 om het instellingenmenu op te roepen. Selecteer AV2 met de toets 5 of 6 . Druk op de toets 1 of 2 om Y, Pb, Pr of RGB, H/V te selecteren. Druk op de toets MENU om het instellingenmenu te verlaten. Wijzigingen worden automatisch opgeslagen.

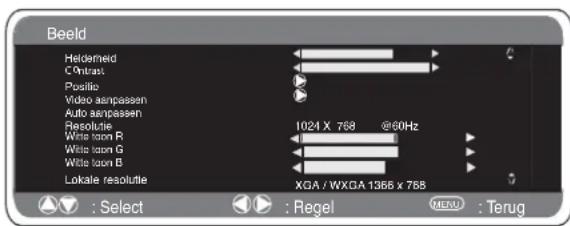

Menu-installingen pc

Sluit uw pc aan op ofwel PC-IN, DVI of RGBHV aan de achterkant van het toestel. Selecteer na het aansluiten de pc-modus, DVI of AV2 (RGBHV, zie paging 4 voor de instellenen van AV2-invoer) met de toets v van uw afstandsbediening. Het toestel worden dan een monitor voor de pc.

Wanneer u op MENU van de afstandsbediening drukt, verschijnt er een menuscharm wormeur u de instelleningen kunt aanpassen. Selecteer Beeld' met de toetsen 5 of 6 van de afstandsbedien ing om de beeldinstellenen aan te passen. Wanneer u op 1 drukt, verschijnt het volgende menu: Pas met de toetsen 1 en2 de helderlandid en het contrast van het beeld aan.

Met positie stelt u de weergave in op horizontal of vertical,
Druk op de toets 1 om de submenu's te openen, aanpassen doet u met de toetsen 1 en2 van de afstandsbediening.
Met Video aanpassen kunt u de fase en de klok op het scherm aan passen. Wanner het beeld onschemp of korrelig is, kunt u met deze functie het beeld helderder maken.Aanpassen doet u met de toetsen 1 en2 van de afstandsbediening.

Met Auto aanpassen past u met de het beeld automatisch aan. Hiermee worden bovenstaande instelleningen automatisch gewijzigd. U activeert de functie 'Auto aanpassen' ook met de toets [Y] van de afstandsbediening.

Resolutie geft de huidige resolutie van het beeld aan. Dit is alleen ter informatatie, u kunt deze instelling Niet wijzigen.

Witte toon: Gebruik 1 en 2 om de toon van het scherm aan passen, gebruik de witte toon Rood (R) / Groen (G) / Blauw (B). Hiermee past u past u de kleur van het beeld aan, u kutn de weergave bijvoorbeeldmeer of minder rood maken met de toetsen 1 en 2

De binnenlandse resolutie worden gebruikt wanner de pc WXGA 1366 x 768 kan uitovoeren.De instelling van uw monitor kan worden gewijzig od het XGA/WXGA-signal te ontvangen. Dit doet u met de toetsen en 2 .Zodra het signal is geselecteerd, worden de intelligen opgeslagen door de monitor uit te schakenen met de standby-knop.

Menu-installingen pc

Als de functie Spaarstand AAN staat dan gaat de LCD-Monitor na 1 minuut in de spaarstand staan als er geen signal waerd gedetecteer. Het LED lampje worden blauw om aan te geven dat het toestel op standby staat. De LCD-Monitor gaat automatisch weeraan wanner er een signal waerd gedetecteer (PC input / RGBHV / DVI). Gebruik de knappen1 of 2 buttons om AAN of UIT te selecteren.Druk tweemaal op de menuknop om de energiebesparing te initieren.

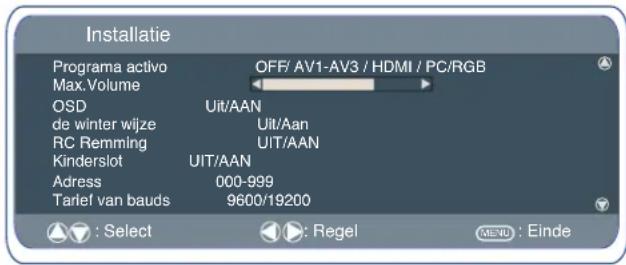

Installatiemenu

Met deze LCD-monitor=kunt u het volgende instellen:

Instelprocedure

1. Houd de toets groen op de afstandsbediening ingedrukt en dan op de knop 5 op de LCD-monitor.
2. Druk op de toets 5 of 6 om de Installatiefunctie te selecteren

en de toetsen 1 of 2 omussen de functies te wisselen.
Programma AAN

SelecteerprogrammaAAN met de toets 5 of6,selecteertedgewensteprogrammapositie met behulp van de toetsen 1 of

OFF/AV1/BRGB/AV2/AV3/DVI/PC

Druk op de toets Menu om het menu te verlaten.

Max.volume

Max. volume selecteren met de 5 of 6 toets, de 1 of 2 toetsen gebruiken om het maximum volume in te stellen.

■QSD

Selecteer OSD gebruikend 5 of 6 dichtknopen, selecteren BIJ/VAN het gebruiken van de 1 of 2 knopen. Wanner u UIT selecteer, worden OSD gedeactiveerd. OSD werk instellen: druk op de groene knop van de afstandsbediening en houd deze ingedrukt om waar maar het installment菜单 te gaan en 'OSD AAN' te selecteren.

■ Wintermodus

Deze functie kan worden geactiveerd om de beeldprestaties te garanderen wanner de LCD-monitor worden gebruikt bij een koude omgeveingstemperatuur, ongeveer 38^ / 4^ of lager.

Gebruik de knoppen 5 of 6 om de wintermodus te selecteren Zodra deze is gemarkeeerd, kunt u AAN of UIT selecteren door te drukken op de knop 2

Belangrijk: U mag de AC-kabel Niet loskoppelen als het toestel aanstaat in de wintermodus. In de winterstand is het stroomverbruik hoger dan in de normale standby stand. Dit komt door het verwarmingscircuit. We raden u stellig aan om de winterstand uit te schaken wanner de omgevingstempoatuur hoger is dan 4^

■ Vergrendeling afstandsbediening

U kunft voorkomen dat de afstandsbediening per ongeluk worden ingedrukt door Uitgezochtte Remming te selecteren RC gebruikend de 5 of 6 knoop. Druk knoop 1 of 2 . of WEG te selecteren. Wanner de afstandsbediening is vergrendeld en er een knop van de afstandsbediening worden ingedrukt, verschijnt er een vergrendelsymbol op het scherm.

Om de afstandsbediening waar te ontgrendelen, drukt u langer op de groene knop en selecteert Afstandsbediening vergrendelen UIT.

Kinderslot

U kurz ongewenste bediening van de LCD-monitor via de koppen aan de onderste rand van de monitor voorkomen.

Selecteer Instelling met de toets 5 of 6 . Druk op de toets 1 om het instelingenmenu op te roepen.

Wanner de stroomvoorziening worden onderbroken, worden deze functie geannuleerd.

Installingen RS232C

Deze monitor kan worden ingesteld via de RS232C-aansluiting met

ONDERDEEL SPECIFICATIE
Synchroon	Asynchronon
Overdrachtssnelheid:	9600 / 19200
Datalengte	8 bit
Pariteit Geen
Stopbit	1
Doorstroombesturing	Geen

behulp van de juiste computer-/besturingsopdrachten.

Serie-interface specifie Overdrachtsspecifie

1. Overdrachtssnelheid: de initiièle instelwaarde is 19200

2. De overdrachtssnelheid kan in de servicestand worden

veranderd.via het installment菜单 worden veranderd (zie hieronder).

Aansluting

Voor een verbinding:tussen een computer en de LCD-monitor moet

de aangewezen RS-232C seriële kabel worden gebruikt.

Communicatievoorschriften

De tv-opdracht worden gedefiniereerd door een opdracht / een regel die begint met "C" en eindigt met een Wagenterugloop (0 x 0 D). Er zijn twee soorten opdrachten:

Functieuitvoering opdracht b.v. Co5[CR] (table op pagina 64)

Statusbericht opdrachten b.v. "CR0 [CR] (zie tabel'op pagina 64)

Schemadres in RS232-stand instellen

Druk op de groene toets op de afstandsbediening en houd deze gedurende 5 seconden ingedrukt voor toegang tot de Installatie

stand.

Een neuew scherm verschijnt.

Elk scherm kan van een specifiek adres worden voorzien, bij voorbeeld 007, waarme het scherm individuel bediend kan worden zonder invloed te hebden op andere computergestuurde schermen.

Adresformaat opdracht

De adresformaat opdracht worden gebruikt voor het bedieren van meerderende schermen vanaf een computer via de RS232C opdrachregel. Als u het schermadres op '000' instelt dan reageert het nooit op een adresopdracht van de computer.

Als het adres van de computer 'FFF' is dan voeren alle schermen de opdracht UIT.

De adresformaat opdracht worden gedefinieel door een opdracht, een regel,

die met 'A' beginn en eindigt met een wagenterugloop (0 x 0D).

Het scherm begint te decoderen na de ontvangst van een wagen terugloop (0x0D).

Een adres wordf aan een bedieningsopdracht toegevoegd (zelfde als een adresopdracht).

Voorbeeld:

Functieuitvoering opdracht:

"A001C05" [CR] betekent dat het adres 001 en de bedieningsop dracht C05 is.

"A001CR0"[CR] beteKent dat het adres 001 en de opdracht CR0 is. Het scherm kan zijn eigendirees in het optiemenu van het installmentie instellen (zie hierboven). Het adresbereik is 000 - 999. Het standaardadres is

000.

De transmissiesnelheid geeft het systeme voor de overdrachtssnel

Selectie van het beeldformataat

Schemopties

Er bestaan meerderere transmissieformaten met verschillende beeldverhoudingen, bijv. 4:3, 14.9,16:9, en videoformaten zoals letterbox.

De WIDE-toets herhaaldelijk indrukken om uw gewenste instelling te selecteren.

Bij een hoge resolutie (720p / 1080i) YPbPr of DVI blijt het beeld vaststaan op beeldformataat 16:9 (volledig scherm). Dit formaat mag nicht worden gewijzigd.

Natural

4:3 14:9 16:9			Letterbox Video
Dit rekt het beeld horizontaal uil zodal het scherm wordt gemuld. Het beeld ismeer uilgerekkt aan de kanten.	Het beeld worden in de hoogte uilgerekt om het volledige schem te vullen.	Het beeld vult het schem en haelt de juiste verhoudingen.	De Zwarte balken boven- en onderaan blijven en het beeld worden in de hoogte samengedrukt om zich aan te passen aan het beeldgebled.

Zoom 14:9

4:3 14:9 16:9		Letterbox Video
De juiste beeldbreede wordt behouden maar de boven- en onderkant af.	Zoomtlichtjes in en snijdt de boven- en onderkant af.	Zoomtlichtjes in en snijdt de boven- en onderkant af.	De Zwarte balken boven- en onderaan zichkleiner en het beeldwordt in de hoogtelichtjes samengedrukt.

Titels-In 14:9

4:3 14:9 16:9		Letterbox Video
TITLES OF SCREEN	TITLES OF SCREEN	TITLES OF SCREEN	TITLES OF SCREEN
Zoals Zoom (14:9)aar de onderkant word nog meer samengedrukt omervoort te zorgen dat de ondertelts zichtaar blijven.	Zoals Zoom (14:9)aar de onderkant word nog meer samengedrukt omervoort te zorgen dat de ondertelts zichtaar blijven.	Zoals Zoom (14:9)aar de onderkant word nog meer samengedrukt omervoort te zorgen dat de ondertelts zichtaar blijven.	Zoals Zoom (14:9)aar de onderkuant word nog meer samengedrukt omervoort te zorgen dat de ondertelts zichtaar blijven.

Zoom 16:9

4:3	14:9	16:9	Letterbox Video
De juiste beeldbreedte worden behouden maar de boven- en onderkant worden afgesneden.	Zoomtlichtjes in en snijdt de boven- en onderkant af.	Zoomtlichtjes in en snijdt de boven- en onderkant af.	De zwarte balken boven- en onderaanijken kleiner en het.beeld worden in de hoogtelichtjes samengedrukt.

Titels-In 16:9

4:3	14:9	16:9	Letterbox Video
TITLES: SCREEN	TITLES: SCREEN	TITLES: SCREEN	TITLES: SCREEN
Zoals Zoom (16:9) haar de onderkant wordt nog meer samengrudkt om ervoor te zorgen dat de ondertitelis zichtbaar blijyen.	Zoals Zoom (16:9) aar de onderkant wordt nogmeer samengrudkt om ervoor te zorgen dat de ondertitelis zichtbaar blijyen.	Zoals Zoom (16:9) aar de onderkant wordt nogmeer samengrudkt om ervoor te zorgen dat de ondertitelis zichtbaar blijyen.	Zoals Zoom (16:9) haar de onderkant wordt nogmeer samengrudkt om ervoor te zorgen dat de ondertitelis zichtbaar blijyen.

Vol

4:3	14:9	16:9	Letterbox Video
Het volledige scherm wordt gemvuld. Het beeld wordt in de bredte uitgerekt.	Het volledige scherm wordt gemvuld. Het beeld wordt in de hoogte lichtjes aan de kanten uitgerekt.	Het volledige scherm wordt gemvuld met de juiste beeldratio.	Er zijn zwarte balken aanwezig boven- en onderaan en het beeld wordt in de hoogte samengedrukt.

■ Normaal

4:3	14:9	16:9	Letterbox Video
Dejuiste ratiowordt behoudenmet zwarte balkenaan de linker-enrechtekant.	Zwarte balken linksen rechts, beeldwordt in de hoogteuitgerekt.	Zwarte balken linksen rechts, beeldwordt in de hoogteuitgerekt.	Zwarte balkenlinks, rechts,boven- enonderaan.

Specifications

Algemene specifica

Stroomvoorziening 100~240V 50Hz/60Hz

Kleursystem

PAL NTSC 3.58, SECAM

AV-uitgang

Invoer: Compositietvideo, RGB (5V RGB met 5V sync waar pin 14)en audio-L/R

Uitvoer:Compositietvideo, Audiouit L/R

AV2:BNC

Invoer:RGB,H en V/Y,Pb,Pr en audio-L/R

Uitvoer: RGB, Hen V/Y Pb, Pr

AV3:BNC

Invoer: Compositietvideo

Uitvoer: Compositietvideo

Audio Invoer (DVI / AV2) CINCH L/R

Audio monitor uit : CINCH L/R

Audio speaker uiit: 2x6W

DVI-ingang: DVI-D groepsstandaard

PC ingang: Mini D-SUB 15 Pin en audio 3,5 mm

Contrastverholding 800:1

Schemformulaat (inches) 32^ / 81 cm

(diagonal gemeten beeld)

Weergaveresolutie

1366x

768

Kijkhoeken H:176°, V:176°

Afmetingen (BxHxD mm) 803 x 493 x 150

Gewicht (kg) 20.5

Tips

GEEN BEELD, GEEN GELUID
- Controller of de stekker in het stopcontact is gestoken.
- Conroleer of de monitor Niet op standby staat.
SLECHT BEELD, MAAR GOED GELUID
- HELDERHEID/CONTRAST afstellen (te laag).

GEEN KLEUR, MAAR GOED BEELD
- De KLEUR afstellen.
FIJN-AFSTEMMING afstellen.
- Wordt het programma in kleur uitgezonden?

DE AFSTANDSBEDIENING WERKT NIET

• Controller of de batterijen juist zijn geplaatst
• Controller of de batterijen nog vol waar.
• Controller de afstandsbediening Niet is vergrendeld

• Controller of de externe speakers juist+zijn aangesloten
• Controller de fijnafstemming van de externe apparatuur
• Controller of het volume Niet op 0 of stil staat

1
