Producttype	LCD-monitor
Merk	Sanyo
Model	42SRE1
Schermdiagonaal	42 inch (107 cm)
Resolutie	1366 x 768 (WXGA)
Contrastverhouding	1000:1
Kijkhoeken	H:178°, V:178°
Voeding	220~240 V, 50 Hz

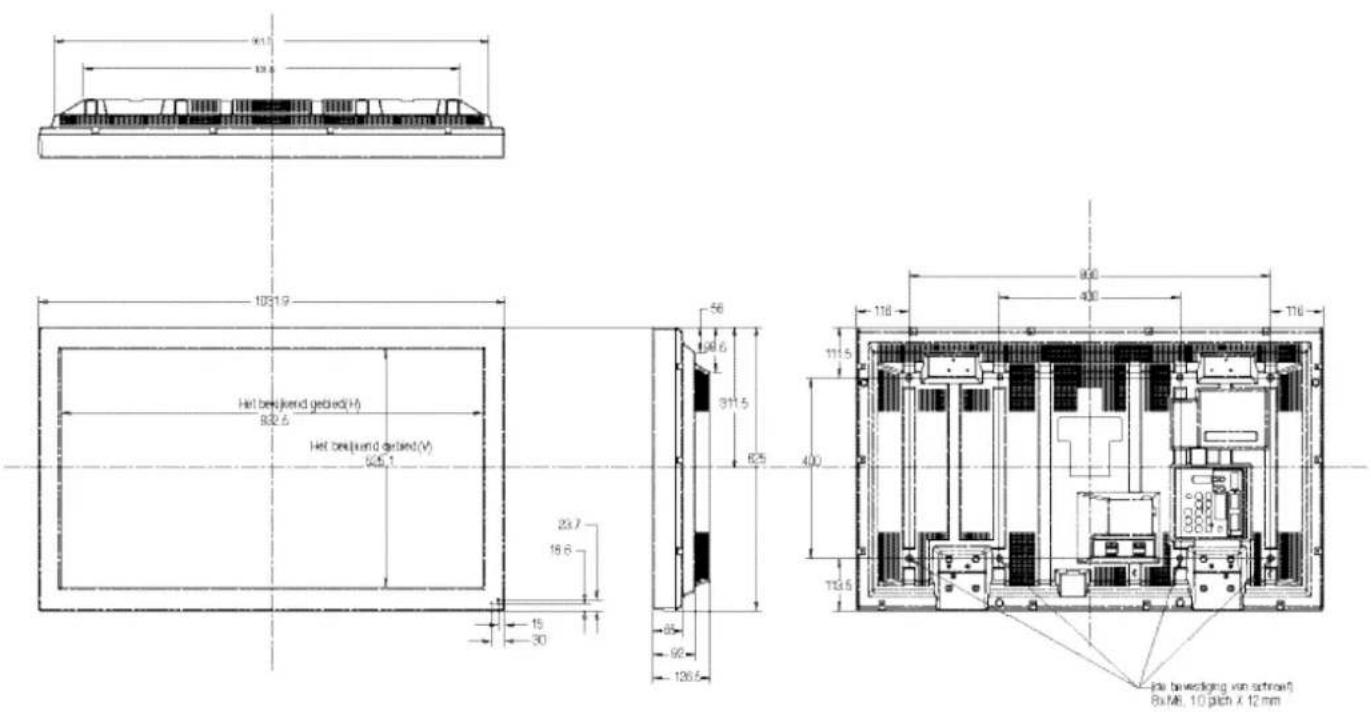

Afmetingen (zonder voet)	1032 x 625 x 126,5 mm
Afmetingen (met voet)	1032 x 683 x 340 mm
Gewicht (zonder voet)	20 kg
Gewicht (met voet)	21 kg
Aansluitingen	AV1 (Scart), AV2 (BNC RGB/YUV), AV3 (BNC composiet), DVI-D, PC (mini D-SUB 15), audio, RS232C
Kleursystemen	PAL/SECAM/NTSC 3.58
Audio-uitgang	2 x 6 W
Hoofdfuncties	Menu OSD, beeld/geluid instellingen, beeldmodi (16:9, 4:3, etc.), sluimerstand, energiebesparing, afstandsbediening en kinderslot, wintermodus
Onderhoud en reiniging	Loskoppelen voor reiniging, gebruik een vochtige doek, open de behuizing niet
Veiligheid	Aarding verplicht, 5 cm afstand tot de muur en 10 cm boven en aan de zijkanten, ventilatie niet blokkeren
Reserveonderdelen en repareerbaarheid	Vervangbare zekering BS1362 5A, reparatie alleen door erkende technicus
Algemene informatie	Handleiding in meerdere talen, recycling aan het einde van de levensduur

Veelgestelde vragen - 42SRE1 SANYO

Hoe sluit ik de monitor aan op een pc?

Gebruik de PC-IN aansluiting (mini D-SUB 15-pins) of de DVI-D aansluiting. Selecteer vervolgens de PC- of DVI-modus met de TV/AV-toets op de afstandsbediening. Zorg ervoor dat de resolutie van de pc compatibel is (1366 x 768 aanbevolen).

Wat te doen als de beeldkwaliteit slecht is?

Pas de helderheid en contrast aan in het menu Beeld. Stel de kleur indien nodig bij. Controleer de kabelaansluitingen. U kunt ook de functie Ruisonderdrukking in het menu gebruiken.

De afstandsbediening werkt niet, wat te doen?

Controleer eerst of de batterijen correct zijn geplaatst en in goede staat zijn. Zorg ervoor dat de functie Afstandsbedieningsvergrendeling niet is geactiveerd in het menu Installatie. Als het probleem aanhoudt, schakel de monitor uit en weer in.

Waarom is er geen geluid?

Controleer of het volume niet is uitgeschakeld of in de stille modus staat. Zorg ervoor dat externe luidsprekers (indien gebruikt) correct zijn aangesloten. Controleer de aansluitingen van externe apparaten. De volumeniveaus vindt u in het menu Geluid.

Hoe zet ik de monitor in de sluimerstand?

Druk op de Sluimer-knop op de afstandsbediening of op de aan/uit-knop van de monitor. Om de sluimerstand te verlaten, drukt u op een willekeurige toets op de afstandsbediening of op de aan/uit-knop. Haal de stekker uit het stopcontact voor volledige uitschakeling.

Hoe wijzig ik de beeldverhouding?

Druk op de WIDE-toets op de afstandsbediening om door de beschikbare formaten te bladeren: 16:9, 4:3, 14:9, Zoom, enz. De opties variëren afhankelijk van de ingangsbron. U kunt ook aanpassen in het menu Beeld.

Hoe activeer ik het kinderslot?

Selecteer in het menu Installatie de optie Kinderslot en activeer deze. Dit voorkomt dat de knoppen van de monitor worden gebruikt. Om uit te schakelen, sluit de monitor opnieuw aan nadat u de stekker uit het stopcontact hebt gehaald.

Wat te doen bij condensatie op het scherm?

Gebruik de monitor niet onmiddellijk na een grote temperatuurverandering. Wacht tot de condensatie vanzelf verdwijnt. Om dit te voorkomen, plaats het apparaat niet in een vochtige omgeving.

Hoe reinig ik het LCD-scherm?

Koppel eerst de monitor los. Gebruik een zachte, droge doek of een licht vochtige doek (alleen water). Breng nooit vloeibare reinigingsmiddelen of sprays rechtstreeks op het scherm aan. Veeg voorzichtig.

Wat betekent het knipperende blauwe lampje?

Een knipperend blauw lampje geeft aan dat de interne beveiliging is geactiveerd. Schakel de monitor uit met de sluimerknop, haal de stekker uit het stopcontact en neem contact op met de erkende klantenservice.

GEBRUIKSAANWIJZING 42SRE1 SANYO

Lees deze handleiding voordat u uw LCD- monitor gaat gebruiken. We wensen u vele uren van plezier met uw十几年e beeldschemr.

LET OP: De onderstaande informatie voor uw eigendeiligheid goed doorlezen en bewaren. Dit toestel is ontworpen en gemaakt met het oog op uw persoonlijke voiligheid. Verkeerd gebruik kan zichter een elektrische schok veroorzaken of brandgevaar oppleveren. Om te voorkomen dat de beveiligingen die in dit toestel zijn ingebouwd buiten werking worden gezet, dient u de volgende basisregels voor installmentie, gebruik en onderhoud in acht te nemen.

Installatie / Gebruik

Zet geen voorwerpen op het netsnoer. Plaats deze LCD-monitor Niet op een plek waar het snoer kan worden beschadigd doordat mensen eroverheen lopen.

Zorg ervoor dat u wandcontactdozen en ver
lengkabels nicht overbelast, want dit kan leiden
tot brand of elektrische schokken.
Bij de monitor要去 zich een geschikte wand
contactdoos bevinden, die eenvoudig toe

gankelijk is.

Plaats deze LCD-monitor Niet in de buurt van een warmtebron, Zoals een radiator, verwarming, kachel of andere producten die warmte genereren (inclusief versterkers).

Plaats de LCD-monitor Niet op een instabiele staander, plank of tafel. Als de LCD-monitor valt, dan kan dit leiden tot ernstig letsel of beschadiging. Uw verkoper kan u een goedgekeurde houder voor wandmortage aanbevelen. Voor dit model is een speciale wandmontageset verkrijgbaar.

Zet geen voorwerpen op het netsnoer. Plaats deze LCD-monitor Niet op een plek waar het snoer kan worden beschadigd doordat mensen eroverheen lopen.

Deze LCD-monitor mag uitsluitend worden aangesloten op een stroombron van het type dat is aangegeven op de monitor of in de gebruiksaanwijzing. Als u Niet zeker weet wat voor type elektrische voeding u hebft, raadpleeg dan uw verkoper of uwplaatselijke stroomleverancier.

Voor extra bescherming raden we u ten zeerste aan om de voeding van deze LCD-monitor te verzorgen via een goedgekeurd apparaat voor aardfoutstroombeveiliging.

WAARSCHUWING: Om letsel te voorkomen moet de LCD-monitor stevig aan de wand worden bevestigd volgens de instructies van de fabrikant.

Belangrijk:

Dit toestel moet worden geaard.

Dit toestel blijts aangesloten op de netvoeding, tenzij u de stekkeruit de wandcontactdoos verwijdert. De installmenter moet ervoor zorgen dat de waterdichte, antennaeaansluiting eenvoudig toegankelijk is.

Gebruik de LCD-monitor Niet onmiddelijk nadat u deze van een ruimte met een lage temperatuur maar een ruimte met een hoge temperatuur heeft verplaatst. Ditverooraakt namelijk condensatie, wat kan leiden tot brand, elektrische schokken of andere gevaarlijke situations. Verwijder de stekker uit de wandcontactdoos voordat u de monitor gaat reinigen.

Monteer de monitor Niet in de buurt van open vuur. Open vuur mag nooit worden gebruikt nabij deze LCD-monitor.

Deze LCD-monitor mag nicht worden ingebouwd of op welke manier dan ook worden ingesloten, want door de opbouw van warmte neemt de levensduur van de monitor af.

Deze LCD-monitor要去 minimaal 5 cm verwijderd着眼 van de wand en de boven- en zijkanten van de monitor要去en een vrij ruimte hebben van minimaal 10 cm.

Monteer de monitor altijd met behulp van de aanbevolen bevestigingsmiddelen.

Gebruik geen vloeibare reinigingsmiddelen of reinigingsmiddelen in spuitbussenrechtstreeks op de LCD-monitor. Gebruik een vochtige doek voor reinigingsdoelendein.

Belangrijk:

Dit toestel is voorzien van een goedgekeurd netsnoer en een goedgekeurde, Niet-verwijderbare netstekker van het Engelse type. Het verwangen van een zekering in dit type stekker gaat als volgt:

1. Verwijden de zekeringdeksel en de zekering.
2. Plaats een neue zekering van het type BS1362 13 Amp A.S.T.A. of een BSI goedgekeurd type.
3. Zorg ervoor dat u de zekeringdeksel weeer correct aanbrengt. Als u de zekeringdeksel kwijt bent of als hij beschadigd is, dan mag u de stekker NIET gebruiken, maar moet u deze verrangen door een correcte stekker.

Als de gemonteerde stekker ongeschikt is voor uw wandcontactdozen, snij deze dan los en monteer een passende stekker aan de kabel. Als de netstekker voorzien is van een zekering, dan要去这家伙 13 Amp. Zijn. Zorg ervoor dat de zekeringdeksel correct is gemonteerd. Als u een stekker zonder zekering gezrukt, dan mag de zekering op het verdelford Niet groterলen 13 Amp.

Opmerking: De verwijderde stekker要去en vernietigd om möglichke gevaar van schokken te voorkomen, mocht hij elders in een stopcontact van 13 Amp worden gestoken.

De draden in dit netsnoer zich gekleurd volgens de code hieronder: Blauw Neutraal

Bruin ----> Spanning

Groengeel --->Aarde

1. De Blauwe draad要去en verbonden aan de klem die is gemarkeerd met de letter "N" of Zwart gekleurd.
2. De Bruine draad moet worden verbonden aan de klem met de letter "L" of ROOD gekleurd.
3. De Groengele draad moet worden verbonden aan de klem die is gemarkeerd met de letter "E" of GROEN of GROENGEEL is gekleurd.

Voordat u de deksel van de stekker terugplaatst, moet u eerst controeren of snoerklem over de mantel van de kabel klemt - en Niet slechts over de draden.

Probeer nooit de veiligheidsvoorziening van de geaarde stekker te omzeilen.

DIT TOESTEL IS NIE T ONTKOPPELD VAN DE NETVOEDING, TENZIJ U DE NETSTEKKER HEEFT VERWIJDERD.

DE INSTALLATEUR MOET ERVOOR ZORGEN DAT DE NETSTEKKER EENVoudIG TOEGANKELIK IS.

Belangrijke recycling-informatie.

Sanyo producten zijn ontwikkeld en gefabricierte ur eerste kwaliteit materialen, de onderden konnen worden gerecycled en weeer worden gebruikt.

Het symbol betekent dat de elektrische en elektronische onderdelen apart van het normale huisafval vernietig worden.

In de Europese Unie worden de gebruike elektrische en elektronische apparatuur bij de waarvoort wettelijke instanties aangeboden.

Alstublieft help allen mee om het milieu te beschemmen.

Dit logo en recyclagesystem wordt enkel toegepast in EU-landen en wordt Niet toegepast in andere landen van de wereld.

Onderhoud

Uw LCD-Monitor is volledig getransistoriseerd en bevat geen onderdelen die door de gebruiker konnen worden verrangen.

Gelieve de achechterijde van deLCD-Monitor Niet te verwijden. Het apparaat werkt met hoge spanningen en kan objcten schade toebrengen en zelfs mensen in gevaar brengen. Laat alle nodige reparations en ander onderhoud over aan bevoegde technici. Zij gebruiken enkel onderdelen die voldoen aan de veiligheidsprocedures van de originele onderdelen. Het gebruik van originele onderdelen vermijdt allerhande risico's.

Haal de stekker van de LCD-MONITOR uit de wandcontactdoos en laat in de onderstaande gevallen eventuele reparatives uilcd-montoeren door vakbekwame servicemonteurs :

■ Als netsnoer of stekker beschadigd zich.
■ Als er vloeistof in de LCD- Monitor is gelopen.
■ Als de LCD-Monitor blotgesteld is aan regen of water.
■ Als de LCD-Monitor is geallen of de kast is beschadigd.
■ Als de LCD-Monitor opeens duidelijk anders werkt dan normala.
■ Als de LCD-Monitor nicht normal werkt ook als de aanwijzingen in de handleiding precies zijn opgevolgd.

Alleen de bedieningsorganen instellen die in de handleiding genoemd worden, odomat verkeerd instellen van andere bedieningsorganen het toestel kan beschadigen. Vaak kost het een vakkundige monteur dan heel wat tijd om de LCD-Monitor waar te repareren.

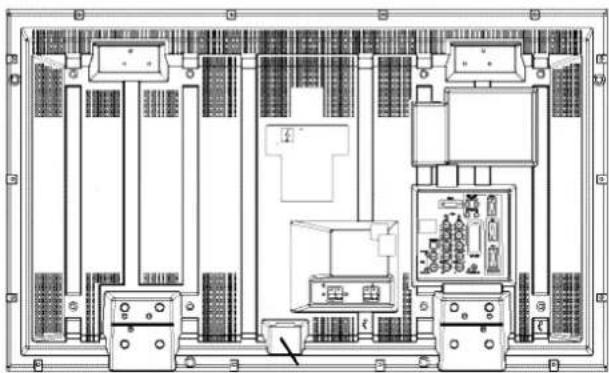

Stap : 1 Netaansluitingen

Sluit het toestel maar wens aan op de VGA-, BNC- of

AC schakelaar

Scartaansluiting. 1. Sluit de IEC-netsnoerkoppeling aan op de connector van het toestel zoals hierboven weergegeven.

2. Sluit het netsno er van de LCD-

Monitor aan op een wandcontactdoos.

Sluit de stroomkabel van de LCD-Monitor aan op een wandcontact-doos.

Omdat dit toestel geen Aan/Uit schakelaar hebft, moet u ervoor zorgen dat de netstekker eenvoudig toegankelijk is.
De LCD-Monitor is voorbereid voor een netspanning van WS 220-240 V, 50 Hz. De stekker uittrekken om de LCD-Monitor volledig los te koppelen van het net. Wanner de LCD-Monitor lange lij

WAARSCHUWING! Dit toestel werkdt op een hoge spanning. Laat repararies door bevoed personeeluitvoeren.

Stap:2Aansluitingen

niet zal worden gebruikt, raden we aan om de stroomkabel UIT het wandcontact te trekken.

Gebruik de juiste netstekker voor uw woonplaats, die is geleverd bij het toestel.

1. Waarschuwing: Voorkom letsel - het toestel MOET veilig aan de wand worden bevestigd, in overeenstemming met de instalatievoorschriften.

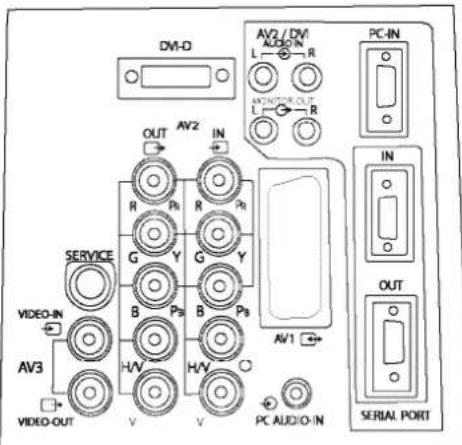

Invoer selecteren

Omtwisselen tussen AV1, RGB,AV2,(RGB H/V or Y,Pb,Pr)AVF3, DVI of PC-modus, drukt u een paar seconden lang op de knop TV/AV van uw afstandsbediening.Dan verschijnt het keuzemenu op het scherm.Gebruik de knoppen of om de juiste invoer te selecteren.

1.AV1

SCART-aansluiting

2.RGB

TTL-invoer (5V RGB-signalen) aan SCART-uitgang

3. Y, Pb, Pr/

RGBHV-aansluiting (AV2)

Deze LCD-monitor bildet u de keuze uit Y, Pb, Pr of RGB, H/V verbindingen. U kurz uw DVD-speler aansluien op de Y, Pb, Pr klemmen inplaats van een scartkabel te gebruiken. Dit ondersteunt high definition in analoge vom. RGB, H/V kan worden gebruikt als een PC-ingang via de BNC-klem.Beide opties ondersteunen vele verschilende resoluties (pagina 62).

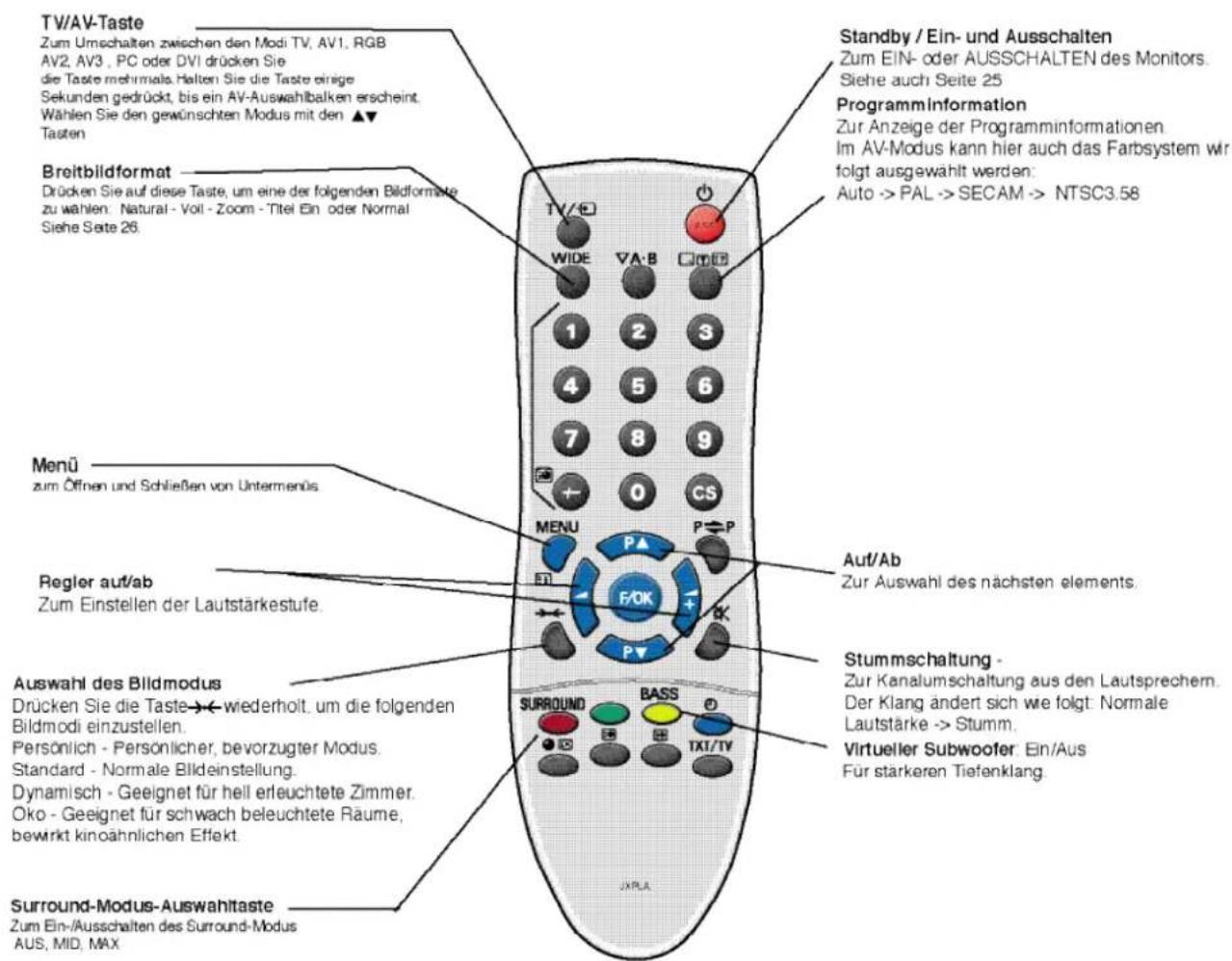

4.AV3

Invoer voor samengeesteld (CVBS) signalaal
AV3 UIT is de uitgang van het samengestelve videosignaal van

VIDEO IN, zodate u monitoren kurz aansluiten met behulp van de lus-functionie.

1. RS232C IN/UIT: Is een ingang voor externe opdrachten voor

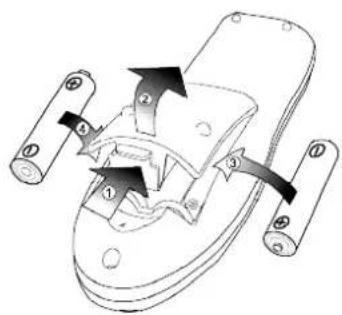

Stap 3: Installatie van de batterij voor afstandsbediening

Twee "AA" batterijen van 1,5 volt zodanig installeren dat de "+"- en "-"aanduidingen op de batterijen overeenstemmen met de "+"- en "-"aanduidingen in de eenheid voor afstandsbediening.

Bij dit Produkzt zijn batterijen geleverd.
Wonneer deze leeg�, moet u ze nicht weggooien maar inlevenen als KCA.

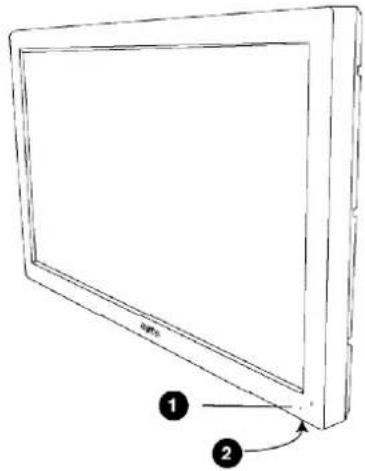

Bedieningsknoppen en menu's

1. De rode Standby-lamp van uw LCD-Monitor wijst op de aanwezigheid van stroom.

Standby in-/uitschakelen

Standby wordt gebruikt om het LCD-monitor korteijd uit te schaken. In standby is de television uitgeschakeld, maar staat er wel nog stroom op.

• Om de monitor op standby te zetten, drukt u op knop (D). De blauw stroomindicator gaat feller branden.
  Druk op een van de volgende toetsen om de TV vanuit stand-by in te schakenen: ① toets, P▲, P▼ toets, 0-9 Cijfertoetsen.

Wanneer de stroomverklikkerlamp knippert, de TV uitschaken met behulp van de Standby-schakelaar, de stroomkabel uit de contactdoos trekken en contact zoeken met once Service-afdeling.

Dit is een teken dat het TV toestel in inwendige protectie gaat.

2.Bedieningsknoppen (onderkant van de behuizing)

Menu/F knop: roteren tussenvolume, contrast, helderheid, kleur, scherpte en menutaaal

Invoer/ OK knop: wisselenussen de stand TV, AV1, RGB, AV2, AV3, DVI en PC.

knoppen: instellingen maar boven en beneden aan-passen
knop: wisselen van de weergavestand maar de standby-stand (om de LCD-monitor geheel uit te schakelen, moet u de netstekker verwijderen)

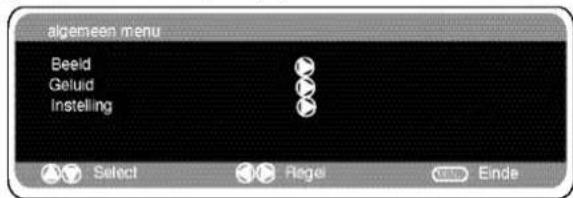

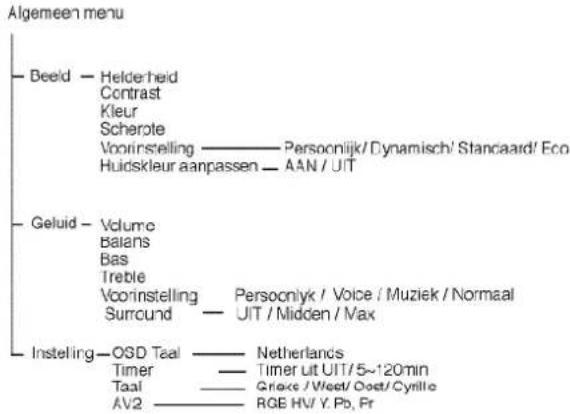

MENUWERKING

De meeste functies van uw LCD-monitor worden ingesteld via het menu, met behulp van de afstandsbediening.

Tijdens de menubediening kut u onderaan het scherm zien welke functies u kut gebruiken,voor de navigatie door het menu.

Druk op de toets MENU om het hoofdmenu op te roepen.

Om een submenu te selecteren drukt u op de toets of en zodra het gewenstesubmenu oplicht, op de toets +.

Wanner u een submenu heeft ingesteld, kut u dit verlaten door op de toets MENU te drukken. Druk nogmaals op de toets MENU om het hoofdmenu te verlaten.

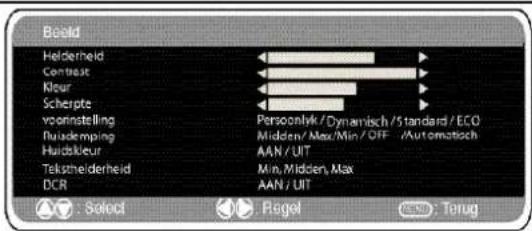

Beeldmenu

1. Druk op de toets MENU. Selecteer Beeld met de toets of Druk op de toets om het beeldmenu op te roepen. Stel de beeldinstellen inaar uw eigien voorkeur.
2. Selecteer Helderheid, Contrast, Kleur en Scherpte met de toets of▼. Stel de gewenste niveaus in met de toets
3. Voorinstelling: Met de toets + of -kunt u uw "Persoonlijke" instelleningen selecteren, maar ook de instelleningen Dynamisch, Standaard of Eco (voor helderheid, contrast, kleur en scherpte).
4. Ruisdemping: Hiermee kurz u eventueel aanwezige beeldruis (korrelig beeld) verminderen. Selecteer Midden, Hoog, Auto, Laag of UIT met de toets + of
5. Huidskleur: Hiermee kurz u de weergave van de huidskleur verbeteren. Selecteer Aan of Uit met de toets + of -. Kleurtint: Is alleen beschikbaar wanner NTSC-apparatuur is aangesloten.
6. Teksthelderheid: Dit kurz u instellen door Min, Midden of Max te selecteren met de toets + of Druk op de toets MENU om het beeldmenu te verlaten. Druk op de toets MENU om terug te kerenaar het hoofdmenu. Deze instelingen worden automatisch opgeslagen wanner u het menu verlaat. Druk op de toets MENU om het menu te verlaten.
   7.Dynamisch contrast (DCR): Verbetert contrastniveaua.
   Uw persoonlijke instellingen worden automatisch opgeslagen wanner u het menu verlaat.

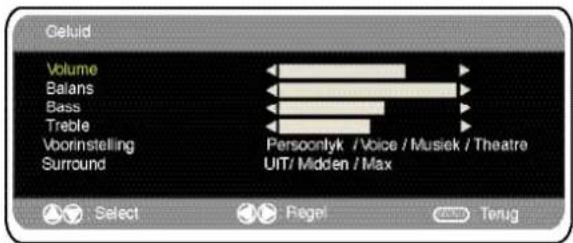

Geluidsmenu

Druk op de toets MENU en selecteer Geluidsmenu door op de toets of te drukken.

Druk op de toets + om het geluidsmenu op te roepen.

Selecteer de geluidsinstellungen en stel deze optimaal in voor uw kamer met behulp van de toets of en de toets + of Geluidsinstelling: Selecteer Muziek, Stem, Theater of Persoonlijk met de toets + of

1. Surround: Selecteer met de toets + of -het gewenste niveau van surround-geluid: UIT, Midden of Max.

Druk op de toets MENU om het guluidsmenu te verlaten.

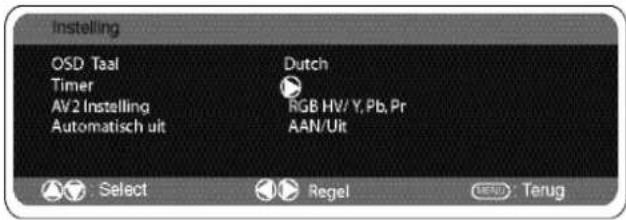

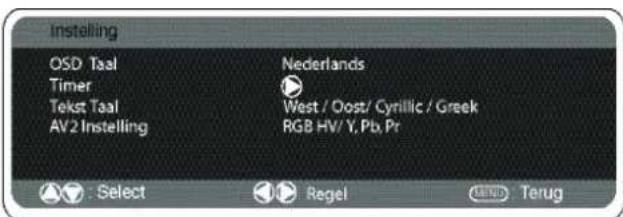

Installingenmenu

OSD-taal

Gebruik de toetsen en om de gewenste OSD-taal in te stellen (Frans, Duits, Italiaans, Spaans, Nederlands). Druk op de toets MENU om te verlaten.

AV2 Instelling

Om in het instillingenmenu AV2 te selecteren drukt u op de toets waarna u RGB HV/ Y Pb Pr kurz instellen, afhankelijk van uw video-recorder.

1. Druk op de toets MENU. Selecteer instelling met de toets of Druk op de toets om het instillingenmenu op te roepen.

2. Selecteer AV2 met de toets of .

3. Druk op de toets + of - om Y, Pb, Pr of RGB, H/V te selectoren.

4. Druk op de toets MENU om het instellingenmenu te verlaten. Wijzigingen worden automatisch opgeslagen.

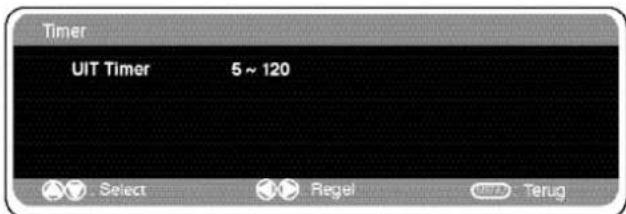

Uit-timer instelling

De Uit-timerzet deLCD-Monitor op stand-by wanneer de geselecteerde tijd isverstreken.

1. Druk op de toets MENU. Selecteer Instelling met de toets of Druk op de toets ^+ om het instelleningenmenu op te roepen.
2. Selecteer UIT-Timer met de toets of , Druk op de toetsen + om het menu op te roepen.
   3.Druk op de toets + of -om de tijd te wijzigen.

U kunt deijd wijzigen in stappen van 5 minutes. De maximumtijd is 120 minutes.

Als u de uit-timer heeft ingesteld, dan verschijnt er een venster in de hoek van het schermzodra u op de infoeets drukt.

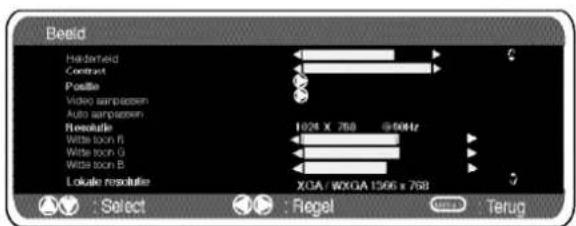

Menu-installingen pc

Sluit uw pc aan op ofwel PC-IN of RGBHV of DVI aan de achterkant van het toestel. Selecteer na het aansluiuten de pc-modus of AV2 (RGBHV,zie pagina 4 voor de instellenen van AV2-invoer) of DVI met de toets TVF van uw afstandsbediening. Het toestel worden dan een monitor voor de pc.

Wanneer u op MENU van de afstandsbediening drukt, verschijt er een menuschemr waarmee u de instelleningen kunt aanpassen. Selecteer Beeld' met de toetsen of van de afstandsbediening om de beeldinstellenen aan te passen. Wanneer u op + + drukt, verschijt het volgende menu: Pas met de toetsen + en- de helderlanden en het contrast van het beeld aan.

Met Beeldpositie stelt u de weergave in op horizontal of vertical, Druk op de toets + om de submenu's te openen, aanpassen doet u met de toetsen + en - van de afstandsbediening. Met Video aanpassen kunt u de fase en de klok op het scherm aan passen. Wanneer het beeld onschemp of korrelig is, kunt u met deze functie het beeld herder medaker. Aanpassen doet u met de toetsen + en - van de afstandsbediening.

Met Auto aanpassen past u met de + het beeld automatisch aan. Hiermee worden bovenstaande instellingen automatisch gewijzigd. U activeert de functie 'Auto aanpassen' ook met de toets van de afstandsbediening.(inbegrepen nicht in wijze DVI)

Resolutie geeft de huidige resolutie van het beeld aan. Dit is alleen ter informatatie, u kunt deze instelling Niet wijzigien.

Witte toon: Gebruik + en om de toon van het scherm aan passen, gebruik de witte toon Rood (R) / Groen (G) / Blauw (B). Hiermee past u past u de kleur van het beeld aan, u kut de weergave bijvoorbeeldmeer of minder rood maken met de toetsen + en -

De binnenlandse resolutie worden gebrukt wanner de pc WXGA 1366 x 768 kan uityoeren.De instelling van uw monitor kan worden gewijzigd om het XGA/WXGA-siignaal te ontvangen. Dit doet u met de toetsen+ en Zodra het signala is geseleerd, worden de intelligen opgeslagen door de monitor uit te schakelen met de standby-knop.

Als de functie Spaarstand AAN staat dan gaat de LCD-Monitor na 1 minuut in de spaarstand staan als er geen signal wordt gedetecteerd. Het LED lampje worden blauw om aan te given dat het foestel op standby staat. De LCD-Monitor gaat automatisch weeer aan wonneer er een signal wordt gedetecteerd. Gebruik de knoppen + of - buttons om AAN of UIT te selecteren.

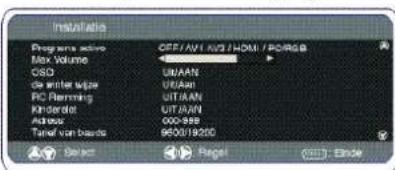

Installingen RS232C

Deze monitor kan worden ingesteld via de RS232C-aansluiting met behulp van de juiste computer-/besturingsopdrachten.

ONDERDEEL	SPECIFICATIE
Synchronon	Asynchronon
Overdrachteneinheit:	9600 / 19200
DataEntge	8 bit
Pariteit	Geen
Stopbit	1
Doorstroombedeutung	Geen

Series-interface specifie Overdrachtspecifie

1. Overdracht'ssnelheid: de initiete instelwaarde is 19200
2. De overdrachtssnelheid kan in de servicestand worden
   veranderd.via het installment菜单 worden veranderd (zie hieronder).

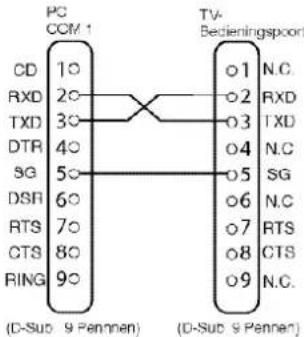

Aansluiting

Voor een verbinding:tussen een computer en de LCD-monitor moet de aangewezen RS-232Cseriekabel worden gebruikt.

Communicatievoorschriften

De tv-opdracht worden gedefiniereerd door een opdracht / een regel die begint met "C" en eindigt met een Wagenterugloop (0 x 0 D).

Er zich twee soorten opdrachten:

Functieuitvoering opdracht b.v. Co5[CR] (table op pagina 63)

Statusbericht opdrachten b.v. "CR0 [CR] (zie tabel op pagina 63)

Schemadres in RS232-stand instellen

Druk op de groene toets op de afstandsbediening en houd deze gedurende 5 Seconden ingedrukt voor teogang tot de Installatie

stand.

Een neuew scherm verschijnt.

Elk scherm kan van een specifiek adres worden voorzien, bij voorbeeld 007, waarme het scherm individueli bediend kan worden zonder invloed te hebben op andere computergestuurde schermen.

Adresformaat opdracht

De adresformaat opdracht worden gebruikt voor het bedieren van meerdere schermen vanaf een computer via de RS232C opdrachtregel. Als u het schermadres op '000' instelt dan reageert het nogit op een adresopdracht van de computer.

Als het adres van de computer 'FFF' is dan voeren alle schermen de opdracht uit.

De adresformaat opdracht worden gedefinieerd door een opdracht, een regel,

die met 'A' begint en eindigt met een Wagenterugloop (0 x 0D). Het scherm begint te decoderen na de ontvangst van een wagen terugloop (0x0D). Een adres worden aan een bedieningsopdracht toegevoegd (zelfde als een adresopdracht).

Voorbeeld:

Functieuitvoering opdracht:

"A001C05" [CR] betekent dat het adres 001 en de bedieningsop dracht C05 is.

"A001CR0"[CR] betekent dat het adres 001 en de opdracht CR0 is. Het scherm kan zijn eigendien adres in het optieman van het installatione instellen (zie hierboven). Het adresbereik is 000 - 999. Het standaardadres is 000.

De transmissiesnelheid geeft het system voor de overdrachtssnel heid van de gegevens van de computer maar de tv-schemen aan.

Installati菜单

Met deze LCD-monitor kunt u het volgende instellen:

■ Programmapositie bij aanzetten. Instelprocedure

1. Houd de toets groen op de afstandsbediening ingedrukt en dan op de knop P op de LCD-monitor.

2. Druk op de toets P of PV om de Installatiefunctie te selecteren en de toetsen + of - om:tussen de functies te wisselen.

Programma AAN

SelecteerprogrammaAN met de toets P,selecteer de gewensteprogrammapositiet met behulp van de toets +of -

OFF / AV1/ RGB /AV2/ AV3/ DVI/PC

Druk op de toets Menu om het menu te verlaten.

Max.volume

Max. volume selecteren met de Ptoets, de + of - toetsen gebruiken om het maximum volume in te stellen.

OSD

Selecteer OSD gebruikend P dichtknopen, selecteren BIJ/VAN het gebruiken van de + of - knopen. Wanner u UIt seleteert, wordt OSD gedeactiveerd. OSD weeer instellen: druk op de groene knop van de afstandsbediening en houd deze ingedrukt om weer maar het installment菜单 te gaan en 'OSD AAN' te selecteren.

Wintermodus

Deze functie kan worden geactiveerd om de beeldprestaties te garanderen wanner de LCD-monitor worden gebruikt bij een koude omgevingstempoatuur, ongeveer 38^ / 4^ of lager. Gebruik de knappen of om de wintermodus fe selecteren. Zo deze is gemarkeerd,kest u AAN of UIT selecteren door te drukker op de knop

Belangrijk: U mag de AC-kabel Niet loskoppelen als het toestel aanstaat in de wintermodus. In de winterstand is het stroomverbruik hoger dan in de normale standby stand. Dit komt door het verwarmingscircuit. We raden u stellig aan om de winterstand uit te schaken wanner de omgevingstemperatuur hoger is dan 4^

■ Vergrendeling afstandsbediening

U kunt voorkomen dat de afstandsbediening per ongeluk worden ingedrukt door Uitgezochtete Remming te selecteren RC gebruikend de of knoop. Druk knoop + of -of WEG te

selecteren. Wanner de afstandsbediening is vergrendeld en er een knop van de afstandsbediening wordt ingedrukt, verschijnt er een vergrendelsymbol op het scherm.

Om de afstandsbediening wee ter ontrendelen, drukt u langer op de groene knop en selecteert Afstandsbediening vergrendelen UIT.

Kinderslot

U kurz ontgewenste bediening van de LCD-monitor via de koppen aan de onderste rand van de monitor voorkomen.

Selecteer Instelling met de toets of Druk op de toets om het instellenenmenu op te roepen.

Wanner de stroomvoorziening worden onderbroken, worden deze functie geannuleerd.

Selectie van het beeldformat

Schemopties

Erbestaanmeerdene transmisieformaten metverschilende beeldverhoudingen, buy 43,149,169 en videoformaten zoals letterbox

De WIDE-toets herhaedalijk indrukken om uw gewenste instelingte selecteren.

Bijen hoge resolutie (720p / 1060) YPbPr or DVI blift het beeld vaststaan op beeldormaat 16:9 (volledig schem). Dit formaat mag net worden gewijzigd.

Natural

423	149	1609	Letter box video
Diet nicht hat bestand hongkongseit und atet het schieren vorder genood. Het bestand is aan ugeteert aan de kanlen	Het bestand worden in die houghe ugeteert om het volledag is schieren te sollenen	Het bestand waith het schieren en hebde julele verhoudrigen	De oveins bestaan bowen en condensen bijyen en het bestand worden in die houghe aan engednucht on aan het bestand bed.

Zoom 14:9

4:3	14:9	16:3	Letterbox Video
De jure bestandtebtword bänzdonn mert de boven - an ondantant.	Zoortlich in an enjdt de boven - en ondantant.	Zoortlich in an enjdt da boven - an ondantant.	Da 2 warta banen boven - an ondertan zijn teineren het beerd wordtlin da hogaia chitias saamangadrukt

Titels-In 14:9

43	149	169	Letterbox Video
Zoile Zoom (14.9) maar de ondant word nog masi sammen geodut om envoor te zorgen dat de onderties zichtbaar bijen	Zoile Zoom (14.9) maar de ondant word nog masi sammen geodut om envoor te zorgen dat de onderties zichtbaar bijen	Zoile Zoom (14.9) maar de ondant word nog masi sammen geodut om envoor te zorgen dat de onderties zichtbaaariyen	Zoile Zoom (14.9) maar de ondant word nog masi sammen geodut om envoor te zorgen dat de onderties zichtbaar bijen

Zoom 16:9

4.9	14.9	16.9	Letterbox Video
De jujie beedi teedite woit behoenden masr de toven- en ondient ant worden algesneden.	Zoontiñijes in en sanit di de boven- en ondient ant.	Zoontiñijes in en sanit di boven- en ondient ant.	De zwerke boven toven- en ondient anijn llerner en net teed wordt in de hoveg tehijies samengestruit.

Titels-In 169

43	149	169	Letterbox Video
Zoels Zoom (169) maar de ondenant worrnt nogmeer samengestruit om eroor te ZOGEN dat de onderielen zichtsbaar bijnen.	Zoels Zoom (169) maar de ondenant wordingrugmeer samengestruit om eroor te ZOGEN dat de onderielen zichtsbaar bijnen.	Zoels Zoom (169) maar de ondenant wordingrugmeer samengestruit om eroor te ZOGEN dat de onderielen zichtsbaar bijnen.	Zoels Zoom (169) maar de ondeniant wordingugmeer samengestruit om eroor te ZOGEN dat de onderielen zichtsbaar bijnen.

Vol

43	149	159	Letterbox Video
Het volledige scherm wordgetuδ. Het beeld wordt in de bredte uilgericht.	Het volledige scherm wordgetuδ. Het beeld wordt in de hooigte kontjes saen de kanten uilgericht.	Het volledige scherm wordgetuδ. Het beeld met de luktie beeldrätn.	Er zijn zwei steilen badken aanwezig boven en ondersteen en het beeld wordt in de hooigte samengekruitt

■ Normaal

4.2	14.9	16.9	Letterbox Video
De juste rallo worst behoelden met zweerte boden aan de linker- en rechterkant.	Zwarte belken links en rechts, beid worwn in de hoogte ungerekt.	Zwarte belkenlinks en rechts, beid worwn in de hoogte ungerekt.	Zwarte belken links, rechts, bowen- en andersan.

Specifications

Algemene specificities

Stroomvoorziening 220~240V, 50Hz

Kleursysteme PAL NTSC 3.5,SECAM

AV-uitgang

Invoer: Compositietvideo, RGB (5V RGB met 5V sync waar pin 14)en audio-L/R

AV2:BNC

Invoer:RGB, H en V/Y, Pb, Pr en audio-L/R

Uitvoer: RGB, Hen V/Y Pb, Pr

AV3:BNC

Invoer.: Compositietvideo

Uitvoer: Compositietvideo

Audio monitor ui: CINCH L/R

DVI-ingang: DVI-D groepsstandaard

PC ingang: Mini D-SUB 15 Pin en audio 3,5 mm

Seriele poort: RS232C: Ingang / uitgang

Contrastverhouding 1000:1

Schermformaat (inches) 42^ / 107 cm

(diagonal gemeten beeld)

Weergaveresolutie 1366x768

(WXGA)

Kijkhoeken H:178°, V:178°

Afmetingen (BxHxD mm) 1032 x 625 x 126.5 (zonder standarde)

1032 x 683 x 340 (met standard)

Gewicht (kg) 20 (zonder standaard)

21 (met standardaard)

MODEL: CE42SRE1

Eindgebruikerslicentie

Het product (d.w.z. de utrusting of het apparaat waarnaar deze documentatie verwijst) bevat Software (de toepassin-gen, hulpprogramma's en modules die deel uitmaken van het product) die in eigendom is van Sanyo of zich licentiegevers. Voordat u het product in gebruik neemt, moet u eerst de onderstaande voorwaarden van de eindgebruikerslicentie lezen. Als u Niet akkoord gaat met de voorwaarden van de eindgebruikerslicentie, neem het product dan nicht in gebruik, maar pak het werk ongebruikt in en zend het retouraar uw leverancier samen met het aankoopbewijs. U ontvangt dan een volledige restitutie. Door het product in gebruik te nemen,.gaat u akkoord met de voorwaarden van de eindgebruikerslicentie.

Licentieverlening, voorwaarden en beperkingen

1. Sanyo verleent u een Niet-exclusive, wereldwijde (onderhevig aan exportcontrole), Niet-overdraagbare (tenzij toegestaan volgens punt 2 hieronder), kosteloze licentie voor gebruik van de Software die is meegeleverd in en bij het product.
2. U mag geen van uw licencierechten in de software overdragen zonder voorafgaande schriftelijke toestemming van SANYO en als deze toestemming worden verleend, dan mag de Software alleen worden overgedragen in combinatie met de overdracht van het product EN op voorwaarde dat de begunstigde de voorwaarden van deze licentie heeft gelezen en geaccepteerd.
3. U要去 garanderen dat het autoursrecht, handelsmerk en andere beschermende vermeldingen in de Software gehandhaafd blijven en nicht worden gewijzigd of verwijderd.
4. De software die hierbij worden geleverd is auteursrechtelijk beschermd en gelicenseerd (niet verkocht). SANYO draagt nadrukkelijk geen titel- en/of eigendomsrechten op de software aan u over. De software die hierbij worden geleverd kan onderdelen bevatten die door derden aan SANYO zijn geleverd of hieraan zich ontleend.

5. Tenzij dit expliciet is toegestaan krachtens de wet, mag u niet:

6. de Software gelebruiken in combinatie met andere computerhardware dan die van het product;

7. de Software geheel of gedeeltek kopierten;

8. de Software geheel (of gedeeltek) opnemen in andere programma's die door u (of namens u) zich ontwikkeld en/of door u worden gelebruikt;

9. de Software nabouwen, decompileren of demonteren;

10. de Software (of een gedeelte ervan) beschikbaar make of de distributie ervan toestaan voor gebruik met andere computerhardware dan het product; de hele of gedeeltelijke Software gebruiken voor verhuur, lease, gift, uitlening, verkoop, distributie of eigendomsoverdracht.

Beindiging

Deze licentie geldt totdat ze is beeindigd. Deze licentie eindigt automatisch zonder voorafgaande kennisgeving als u Niet voldoet aan een van de bepalingen die erin zich opgenomen.

Disclaimer

1. De Software worden (voor zover toegestaan volgens de wet) 'in ongewijzigde staat' geleverd en SANYO en+zijn leveranciers sluiten uitdrukkelijk alle expliciete of impliciete garantiesuit, inclusief (aar Niet beperkt tot) garanties voor bevredigende kwaliteit, geschiktheid voor beoogde doelen en Niet-inbreuk vormend op bestaande rechten (voor zover dit Niet is uitgesloten krachtens de wet).
2. Onder geen bedding kan SANYO aansprakelijk worden gesteld voor welke directe, indirecte, gevolg- of incidentele schade dan ook (inclusief winstderving, onderbreking van bedrijfsactiviteiten, verlies van gegevens of de kosten voor de aanschaf van verrangende goederen, technologieen of Diensten) die voortvloeit uit het gebruik of de onmogelijkheid tot gebruik van de Software (voor zover dit Niet is uitgesloten krachtens de wet).

Algemeen

1. Deze eindgebungkruslichentie worden beoordeeld waar Engelsrecht en de gebruiker kan uitsluitend claims indieren bij Engelse gerechtshoven en SANYO is gerechtigd een claim in te dienen bij een gerechtshof in elk rechtsgebied.
2. De bovenstaande algemene voorwaarden gelden voor elke erder afgesloten, mondelinge of schriftelijke overeenkomstussen u en SANYO met betrekking tot de Software.

1
