42LM5R - Monitor SANYO - Gratis gebruiksaanwijzing en handleiding

Type product	LCD-monitor
Merk	Sanyo
Model	42LM5R
Schermdiagonaal	42 inch (107 cm)
Native resolutie	1366 x 768 (WXGA)
Contrastverhouding	1500:1
Kijkhoeken	178° horizontaal en 178° verticaal
Kleursysteem	PAL, SECAM, NTSC 3.58
Voeding	100-240 V AC, 50/60 Hz
Video-ingangen	AV1 (Scart), AV2 (BNC RGB/YUV), AV3 (Composite), DVI-D, PC (D-Sub 15)
Video-uitgangen	AV2 (RGB/YUV), AV3 (Composite)
Audio-uitgang	Luidsprekers 2 x 6 W, lijnuitgang Cinch
Seriële poort	RS-232C (in/uit) en PJ-NET 25 pins
Afstandsbediening	Ja, met AA-batterijen
Beeldmodi	Natuurlijk, Volledig, Zoom, Titel, Normaal
Beeldinstellingen	Helderheid, contrast, kleur, scherpte, kleurtemperatuur, ruisonderdrukking
Audio-instellingen	Volume, balans, lage tonen, hoge tonen, surround
Uitschakeltimer	Ja, instelbaar van 5 tot 120 minuten
Kinderslot	Ja
Wintermodus	Ja (omgevingstemperatuur ≤4°C)
Energiebesparing	Automatisch in stand-by na 1 minuut zonder signaal
Onderhoud en reiniging	Loskoppelen voor reiniging, gebruik een vochtige doek, breng geen vloeistof rechtstreeks aan
Veiligheid	Niet openen, laat reparaties over aan een erkend technicus, bij onweer loskoppelen
OSD-talen	Frans, Duits, Italiaans, Spaans, Nederlands, etc.

Veelgestelde vragen - 42LM5R SANYO

Hoe wijzig ik de ingangsbron?

Druk meerdere keren op de TV/AV-knop van de afstandsbediening of houd deze enkele seconden ingedrukt om het selectiemenu weer te geven. Gebruik de toetsen P▲ of P▼ om de gewenste modus te kiezen: AV1, RGB, AV2 (Y, Pb, Pr of RGB H/V), AV3, DVI of PC.

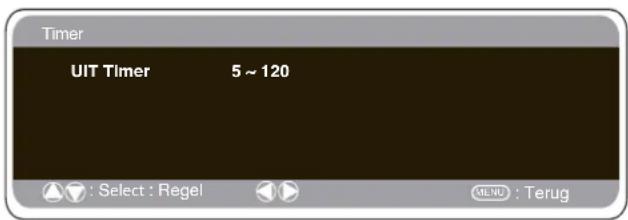

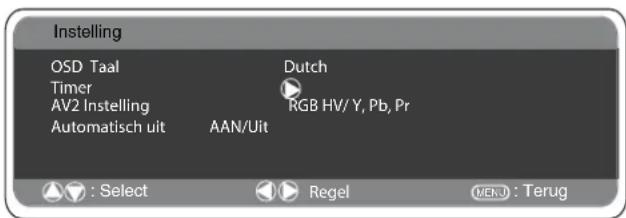

Hoe stel ik de uitschakeltimer in?

Druk op MENU, selecteer Instellingen en vervolgens Timer. Gebruik de toetsen ▲+ of ▲- om de duur in te stellen van 5 tot 120 minuten. Wanneer deze is geactiveerd, wordt een symbool weergegeven door op Recall te drukken.

Wat te doen als de afstandsbediening niet werkt?

Controleer of de batterijen correct zijn geplaatst (let op de polariteit + en -) en niet leeg zijn. Zorg ervoor dat de functie Afstandsbediening vergrendelen niet is geactiveerd (deactiveer deze in het menu Installatie).

Hoe reinig ik het scherm?

Koppel eerst de monitor los van het stopcontact. Gebruik een zachte, vochtige doek (geen vloeibare reinigingsmiddelen of sprays direct). Veeg voorzichtig het scherm en de behuizing schoon.

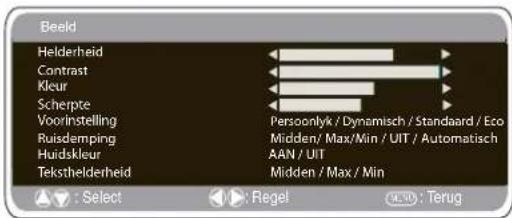

Waarom is de beeldkwaliteit slecht?

Pas de niveaus van helderheid en contrast aan in het menu Beeld. Controleer ook de aansluiting van de kabels en de resolutie van het ingangssignaal.

Hoe activeer ik het kinderslot?

Houd de groene knop van de afstandsbediening 5 seconden ingedrukt om het menu Installatie te openen. Selecteer Child Lock en activeer het met de toetsen ▲+ of ▲-. Deze functie voorkomt het gebruik van de knoppen aan de achterkant van het apparaat.

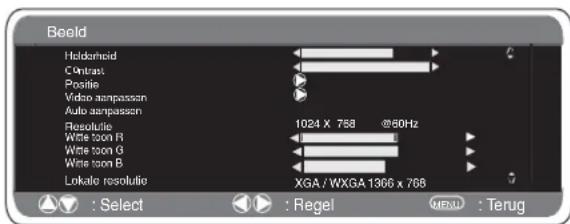

Hoe gebruik ik de pc-modus?

Sluit uw pc aan op de PC-IN-poort (D-Sub 15) of RGBHV (BNC). Selecteer de pc-modus of AV2 (RGBHV) met de toets TV/AV. Het pc-menu biedt instellingen voor helderheid, contrast, positie, fase en klok. Gebruik Automatische aanpassing om het beeld te optimaliseren.

Wat te doen als het geluid niet werkt?

Controleer of het volume niet op dempen staat (druk op de dempknop). Zorg ervoor dat externe luidsprekers correct zijn aangesloten en dat de audio-instellingen (balans, lage tonen, hoge tonen) correct zijn.

Hoe installeer ik de monitor aan de muur?

Gebruik een door de fabrikant goedgekeurde muurbevestigingskit. Zorg voor een ruimte van 5 cm tussen het scherm en de muur, en 10 cm aan de bovenkant en zijkanten. Bevestig de monitor stevig volgens de meegeleverde instructies. Het netsnoer moet bereikbaar blijven.

Hoe bespaar ik energie?

Activeer de functie Energie besparen in het menu Instellingen (pc-modus). Het zet de monitor in stand-by na 1 minuut zonder signaal. U kunt ook de beeldmodus Eco gebruiken die de helderheid vermindert.

GEBRUIKSAANWIJZING 42LM5R SANYO

Instruction Manual Manuel d'utilisation Bedienungsanleitung Gebruiksaanwijzing Manuale d'Istruzioni Manual de instrucciones

CE42LM5R

LCD Monitor

NL Nederlands Bladzijde 33\~42

I Italiano Pagine 43\~52

Lees deze handleiding voordat u uw LCD- monitor gaat gebruiken. We wensen u vele uren van plezier met uw nieuwe beeldscherm.

LET OP: De onderstaande informatie voor uw eigen veiligheid goed doorlezen en bewaren. Dit toestel is ontworpen en gemaakt met het oog op uw persoonlijke veiligheid. Verkeerd gebruik kan echter een elektrische schok veroorzaken of brandgevaar opleveren. Om te voorkomen dat de beveiligingen die in dit toestel zijn ingebouwd buiten werking worden gezet, dient u de volgende basisregels voor installatie, gebruik en onderhoud in acht te nemen.

Installatie/Gebruik

Zet geen voorwerpen op het netsnoer. Plaats deze LCD-monitor niet op een plek waar het snoer kan worden beschadigd doordat mensen eroverheen lopen.

Zorg ervoor dat u wandcontactdozen en verlengkabels niet overbelast, want dit kan leiden tot brand of elektrische schokken. Bij de monitor moet zich een geschikte

wandcontactdoos bevinden, die eenvoudig toegankelijk is.

Plaats deze LCD-monitor niet in de buurt van een warmtebron, zoals een radiator, verwarming, kachel of andere producten die warmte genereren (inclusief versterkers).

Plaats de LCD-monitor niet op een instabiele staander, plank of tafel. Als de LCD-monitor valt, dan kan dit leiden tot ernstig letsel of beschadiging. Uw verkoper kan u een goedgekeurde houder voor wandmontage aanbevelen. Voor dit model is een speciale wandmontageset verkrijgbaar.

Zet geen voorwerpen op het netsnoer. Plaats deze LCD-monitor niet op een plek waar het snoer kan worden beschadigd doordat mensen eroverheen lopen.

Deze LCD-monitor mag uitsluitend worden aangesloten op een stroombron van het type dat is aangegeven op de monitor of in de gebruiksaanwijzing. Als u niet zeker weet wat voor type elektrische voeding u heeft, raadpleeg dan uw verkoper of uw plaatselijke stroomleverancier.

Voor extra bescherming raden we u ten zeerste aan om de voeding van deze LCD-monitor te verzorgen via een goedgekeurd apparaat voor aardfoutstroombeveiliging.

WAARSCHUWING: Om letsel te voorkomen moet de LCD-monitor stevig aan de wand worden bevestigd volgens de instructies van de fabrikant.

Belangrijk:

Dit toestel moet worden geaard.

Dit toestel blijft aangesloten op de netvoeding, tenzij u de stekker uit de wandcontactdoos verwijdert. De installateur moet ervoor zorgen dat de waterdichte, antenneaansluiting eenvoudig toegankelijk is.

Gebruik de LCD-monitor niet onmiddellijk nadat u deze van een ruimte met een lage temperatuur naar een ruimte met een hoge temperatuur heeft verplaatst. Dit veroorzaakt namelijk condensatie, wat kan leiden tot brand, elektrische schokken of andere gevaarlijke situaties. Verwijder de stekker uit de wandcontactdoos voordat u de monitor gaat reinigen.

Monteer de monitor niet in de buurt van open vuur. Open vuur mag nooit worden gebruikt nabij deze LCD-monitor.

Deze LCD-monitor mag niet worden ingebouwd of op welke manier dan ook worden ingesloten, want door de opbouw van warmte neemt de levensduur van de monitor af.

Deze LCD-monitor moet minimaal 5 cm verwijderd zijn van de wand en de boven- en zijkanten van de monitor moeten een vrije ruimte hebben van minimaal 10 cm.

Monteer de monitor altijd met behulp van de aanbevolen bevestigingsmiddelen.

Het achterste gedeelte met de vinnen rondom de schakelkast functioneert als een koellichaam en leidt de warmte weg van de monitor. Het buitenoppervlak van de schakelkast (gebied met vinnen) mag niet worden bedekt. Ook mag u de luchtstroming niet

beperken door de LCD-monitor in een omhuizing te plaatsen.

Gebruik geen vloeibare reinigingsmiddelen of reingingsmiddelen in spuitbussen rechtstreeks op de LCD-monitor. Gebruik een vochtige doek voor reinigingsdoeleinden.

AANVULLING VOOR NOORD-AMERIKA EN CANADA:

Deze monitor mag niet permanent op de wand worden gemonteerd. De monitor moet zodanig worden gemonteerd dat hij met behulp van basisgereedschap kan worden verwijderd.

Het elektriciteitssnoer mag NIET worden bevestigd aan de gevel van het gebouw. Het elektriciteitssnoer mag NIET door muren, plafonds, vloeren of andere, gelijksoortige openingen in het gebouw worden geleid.

Het elektriciteitssnoer MOET zodanig worden gepositioneerd dat fysieke beschadiging wordt voorkomen.

Belangrijk:(slechts het UK)

Dit toestel is voorzien van een goedgekeurd netsnoer en een goedgekeurde, niet-verwijderbare netstekker van het Engelse type. Het vervangen van een zekering in dit type stekker gaat als volgt:

1. Verwijderen de zekeringdeksel en de zekering.

2. Plaats een nieuwe zekering van het type BS1362 13 Amp

A.S.T.A. of een BSI goedgekeurd type.

1. Zorg ervoor dat u de zekeringdeksel weer correct aanbrengt.

Als u de zekeringdeksel kwijt bent of als hij beschadigd is, dan mag u de stekker NIET gebruiken, maar moet u deze vervangen door een correcte stekker.

Als de gemonteerde stekker ongeschikt is voor uw wandcontact-dozen, snij deze dan los en monteer een passende stekker aan de kabel. Als de netstekker voorzien is van een zekering, dan moet deze 13 Amp. Zijn. Zorg ervoor dat de zekeringdeksel correct is gemonteerd. Als u een stekker zonder zekering gebruikt, dan mag de zekering op het verdeelbord niet groter zijn dan 13 Amp.

Opmerking: De verwijderde stekker moet worden vernietigd om mogelijk gevaar van schokken te voorkomen, mocht hij elders in een stopcontact van 13 Amp worden gestoken.

De draden in dit netsnoer zijn gekleurd volgens de code hieronder: Blauw ----> Neutraal

Bruin ----> Spanning

Groengeel ----> Aarde

1. De Blauwe draad moet worden verbonden aan de klem die is gemarkeerd met de letter "N" of ZWART gekleurd.

2. De Bruine draad moet worden verbonden aan de klem met de letter "L" of ROOD gekleurd.

3. De Groengele draad moet worden verbonden aan de klem die is gemarkeerd met de letter "E" of GROEN of GROENGEEL is gek-leurd.

Voordat u de deksel van de stekker terugplaatst, moet u eerst controleren of snoerklem over de mantel van de kabel klemt – en niet slechts over de draden.

Probeer nooit de veiligheidsvoorziening van de geaarde stekker te omzeilen.

DIT TOESTEL IS NIET ONTKOPPELD VAN DE NETVOEDING, TENZIJ U DE NETSTEKKER HEEFT VERWIJDERD.

DE INSTALLATEUR MOET ERVOOR ZORGEN DAT DE 'NETSTEKKER EENVOUDIG TOEGANKELIJK IS.

Onderhoud

Uw LCD-Monitor is volledig getransistoriseerd en bevat geen onderdelen die door de gebruiker kunnen worden vervangen.

Gelieve de achterzijde van deLCD-Monitor niet zelf te verwijderen. Het apparaat werkt met hoge spanningen en kan objecten schade toebrengen en zelfs mensen in gevaar brengen. Laat alle nodige reparaties en ander onderhoud over aan bevoegde technici. Zij gebruiken enkel onderdelen die voldoen aan de veiligheidsprocedures van de originele onderdelen. Het gebruik van originele onderdelen vermijdt allerhande risico's.

Haal de stekker van de LCD-MONITOR uit de wandcontactdoos en laat in de onderstaande gevallen eventuele reparaties uilcd-monitoroeren door vakbekwame servicemonteurs :

■ Als netsnoer of stekker beschadigd zijn.
■ Als er vloeistof in de LCD- Monitor is gelopen.
■ Als de LCD-Monitor blootgesteld is aan regen of water.
■ Als de LCD-Monitor is gevallen of de kast is beschadigd.
■ Als de LCD-Monitor opeens duidelijk anders werkt dan normaal.
■ Als de LCD-Monitor niet normaal werkt ook als de aanwijzingen in de handleiding precies zijn opgevolgd.

Alleen de bedieningsorganen instellen die in de handleiding genoemd worden, omdat verkeerd instellen van andere bedieningsorganen het toestel kan beschadigen. Vaak kost het een vakkundige monteur dan heel wat tijd om de LCD-Monitor weer te repareren.

Belangrijke recycling-informatie.

Sanyo producten zijn ontwikkeld en gefabriceerd uit eerste kwaliteit materialen, de onderdelen kunnen worden gerecycled en weer worden gebruikt.

Het symbool betekent dat de elektrische en elektronische onderdelen apart van het normale huisafval vernietigd worden.

In de Europese Unie wordt de gebruikte elektrische en elektronische apparatuur bij de daarvoor wettelijke instanties aangeboden.

Alstublieft help allen mee om het milieu te beschermen.

- Dit logo en recyclagesysteem wordt enkel toegepast in EU-landen en wordt niet toegepast in andere landen van de wereld.

Conformiteitsverklaring: Noord-Amerika en Canada

Modelnummer:ce42LM5R

Handelsnaam : Sanyo

Aansprakelijke partij :SANYO FISHER COMPANY

Adres:21605 Plummer Street,Chatsworth,California 91311

Telefoon :[phone]

Dit toestel voldoet aan deel 15 van de FCC-voorschriften. De werking moet voldoen aan de volgende twee voorwaarden:

(1) dit toestel mag geen schadelijke interferentie veroorzaken, en
(2) dit toestel moet elke ontvangen interferentie accepteren, waaronder interferentie die ongewenste werking kan veroorzaken.

Vereisten voor de wisselstroomkabel

De wisselstroomkabel voor deze LCD-monitor vol-

doet aan de gebruiksvoorschriften in het land waar u het toestel heeft gekocht.

Wisselstroomkabel voor de Verenigde Staten en Canada:

De wisselstroomkabel voor de Verenigde Staten en Canada is goedgekeurd door de Underwriters Laboratories (UL) en gecertificeerd door de Canadian Standard Association (CSA).

De wisselstroomkabel is voorzien van een geaarde wisselstroomstekker. Dit is een veiligheidskenmerk om te garanderen dat de stekker past in de wandcontactdoos. Probeer dit veiligheidskenmerk niet te omzeilen. Mocht het onmogelijk zijn om de stekker in de wandcontactdoos te steken, raadpleeg dan een elektricien.

DE WANDCONTACTDOOS MOET IN DE BUURT VAN HET TOESTEL ZIJN GEMONTEERD EN EENVOUDIG TOEGANKELIJK ZIJN.

Eindgebruikerslicentie

Het product (d.w.z. de uitrusting of het apparaat waarnaar deze documentatie verwijst) bevat Software (de toepassingen, hulpprogramma's en modules die deel uitmaken van het product) die in eigendom is van Sanyo of zijn licentiegevers. Voordat u het product in gebruik neemt, moet u eerst de onderstaande voorwaarden van de eindgebruikerslicentie lezen. Als u niet akkoord gaat met de voorwaarden van de eindgebruikerslicentie, neem het product dan niet in gebruik, maar pak het weer ongebruikt in en zend het retour naar uw leverancier samen met het aankoopbewijs. U ontvangt dan een volledige restitutie. Door het product in gebruik te nemen, gaat u akkoord met de voorwaarden van de eindgebruikerslicentie.

Licentieverlening, voorwaarden en beperkingen

1. Sanyo verleent u een niet-exclusieve, wereldwijde (onderhevig aan exportcontrole), niet-overdraagbare (tenzij toegestaan volgens punt 2 hieronder), kosteloze licentie voor gebruik van de Software die is meegeleverd in en bij het product.
2. U mag geen van uw licentierechten in de software overdragen zonder voorafgaande schriftelijke toestemming van SANYO en als deze toestemming wordt verleend, dan mag de Software alleen worden overgedragen in combinatie met de overdracht van het product EN op voorwaarde dat de begunstigde de voorwaarden van deze licentie heeft gelezen en geaccepteerd.
3. U moet garanderen dat het auteursrecht, handelsmerk en andere beschermende vermeldingen in de Software gehandhaafd blijven en niet worden gewijzigd of verwijderd.

4. De software die hierbij wordt geleverd is auteursrechtelijk beschermd en gelicenseerd (niet verkocht). SANYO draagt nadrukkelijk geen titel- en/of eigendomsrechten op de software aan u over. De software die hierbij wordt geleverd kan onderdelen bevatten die door derden aan SANYO zijn geleverd of hieraan zijn ontleend.

5. Tenzij dit expliciet is toegestaan krachtens de wet, mag u niet:

6. de Software gebruiken in combinatie met andere computerhardware dan die van het product;

7. de Software geheel of gedeeltelijk kopieren;

- de Software geheel (of gedeeltelijk) opnemen in andere programma's die door u (of namens u) zijn ontwikkeld en/of door u worden gebruikt;

- de Software nabouwen, decompileren of demonteren;

- de Software (of een gedeelte ervan) beschikbaar maken of de distributie ervan toestaan voor gebruik met andere computerhardware dan het product; de hele of gedeeltelijke Software gebruiken voor verhuur, lease, gift, uitlening, verkoop, distributie of eigendomsoverdracht.

Beëindiging

Deze licentie geldt totdat ze is beëindigd. Deze licentie eindigt automatisch zonder voorafgaande kennisgeving als u niet voldoet aan een van de bepalingen die erin zijn opgenomen.

Disclaimer

1. De Software wordt (voor zover toegestaan volgens de wet) 'in ongewijzigde staat' geleverd en SANYO en zijn leveranciers sluiten uitdrukkelijk alle expliciete of impliciete garanties uit, inclusief (maar niet beperkt tot) garanties voor bevredigende kwaliteit, geschiktheid voor beoogde doelen en niet-inbreuk vormend op bestaande rechten (voor zover dit niet is uitgesloten krachtens de wet).
2. Onder geen beding kan SANYO aansprakelijk worden gesteld voor welke directe, indirecte, gevolg- of incidentele schade dan ook (inclusief winstderving, onderbreking van bedrijfsactiviteiten, verlies van gegevens of de kosten voor de aanschaf van vervangende goederen, technologieën of diensten) die voortvloeit uit het gebruik of de onmogelijkheid tot gebruik van de Software (voor zover dit niet is uitgesloten krachtens de wet).

Algemeen

1. Deze eindgebruikerslicentie wordt beoordeeld naar Engels recht en de gebruiker kan uitsluitend claims indienen bij Engelse gerechtshoven en SANYO is gerechtigd een claim in te dienen bij een gerechtshof in elk rechtsgebied.

2. Deze eindgebruikerslicentie valt onder de wetten van de Staat Californië. De eindgebruiker en Sanyo komen overeen dat elke actie om de voorwaarden van deze eindge bruikerlicentie ten uitvoer te leggen of te interpreteren uitsluitend aanhangig zal worden gemaakt bij de staatsrechtbank of de federale rechtbank van Los Angeles County, Californië. De eindgebruiker en Sanyo onderwerpen zich bij deze aan de exclusieve jurisdictie en rechtspraak van een dergelijke rechtbank.

3. De bovenstaande algemene voorwaarden gelden voor elke eerder afgesloten, mondelinge of schriftelijke overeenkomst tussen u en SANYO met betrekking tot de Software.

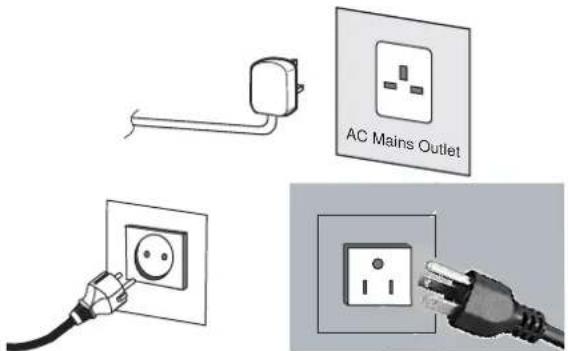

Stap : 1 Netaansluitingen

■ Sluit het toestel naar wens aan op de VGA-, BNC- of Scartaansluiting.

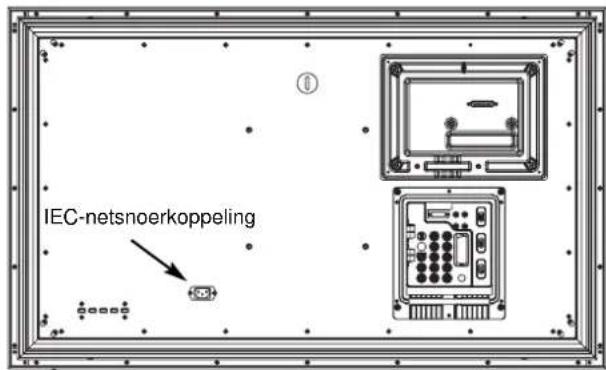

1. Sluit de IEC-netsnoerkoppeling aan op de connector van het toestel zoals hierboven weergegeven.
2. Sluit het netsnoer van de LCD-Monitorl aan op een wandcontactdoos.

Sluit de stroomkabel van de LCD-Monitor aan op een wandcontactdoos.

Omdat dit toestel geen Aan/Uit schakelaar heeft, moet u ervoor zorgen dat de netstekker eenvoudig toegankelijk is.
De LCD-Monitor is voorbereid voor een netspanning van WS 100-240 V, 50 Hz/60Hz. De stekker uittrekken om de LCD-Monitor volledig los te koppelen van het net. Wanneer de LCD-Monitor lange tijd niet zal worden gebruikt, raden we aan om de stroomkabel uit het wandcontact te trekken.
Gebruik de juiste netstekker voor uw woonplaats, die is geleverd bij het toestel.'

1. Waarschuwing: Voorkom letsel - het toestel MOET veilig aan de wand worden bevestigd, in overeenstemming met de installatievoorschriften.

WAARSCHUWING! Dit toestel werkt op een hoge spanning. Laat reparaties door bevoegd personeel uitvoeren.

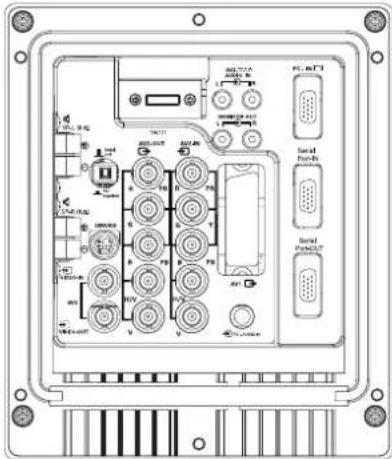

Stap : 2 Aansluitingen

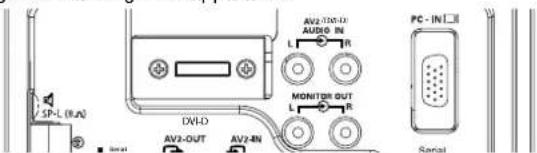

■ Invoer selecteren

Om te wisselen tussen AV1, RGB, AV2, (RGB H/V or Y, Pb, Pr) AVF3, DVI of PC-modus, drukt u een paar seconden lang op de knop TV/AV van uw afstandsbediening. Dan verschijnt het keuzemenu op het scherm. Gebruik de knoppen P▲of P▼ om de juiste invoer te selecteren.

1. AV1

SCART-aansluiting

2. RGB

TTL-invoer (5V RGB-signalen) naar SCART-uitgang

3. Y, Pb, Pr/ RGBHV-aansluiting (AV2)

Deze LCD-monitor biedt u de keuze uit Y, Pb, Pr of RGB, H/V verbindingen. U kunt uw DVD-speler aansluiten op de Y, Pb, Pr klemmen in plaats van een scartkabel te gebruiken. Dit ondersteunt

high definition in analoge vorm. RGB, H/V kan worden gebruikt als een PC-ingang via de BNC-klem. Beide opties ondersteunen vele verschillende resoluties (pagina 63).

Invoer voor samengesteld (CVBS) signaal AV3 UIT is de uitgang van het samengestelde videosignaal van VIDEO IN, zodat u monitoren kunt aansluiten met behulp van de lusfunctie.

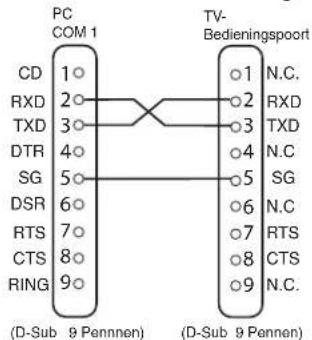

1. RS232C IN/UIT: Is een ingang voor externe opdrachten voor bediening van de monitor (zie pagina 40).

Deze monitor heeft een DVI-aansluiting. Deze bevindt zich aan de achterkant van de monitor, naast de fono-ingangen. Deze invoer ondersteunt vele verschillende resoluties, zoals weergegeven op pagina 63. Zie pagina 38 voor meer informatie over gebruik van de menu's.

7. PC-aansluiting

Dit toestel is voorzien van een PC-connector(PC-IN D-SUB).U kunt een PC aansluiten op het toestel en dit gebruiken een monitor (zie pagina 39).Audio kan worden aangesloten via de 3,5 mm PC-audio ingang. Deze invoer ondersteunt vele verschillende resoluties (zie pagina 63).

8. Externe audio-uitvoer

Om het audiosignaal uit te voeren via AV 1, 2, 3, PC en DVI, moet de impedantie van de luidsprekers 8 ohm zijn.

9 PJ- Net in/ uit: Heeft de capaciteit voor pj-NET om de monitor te verbinden te controleren die een netwerk gebruikt.

10. Audio-uitvoer voor de monitor.

De audio-uitgangen voor de monitor aan de achterkant van het toestel bieden een vast niveau van audio-uitvoer voor het weergeven van geluid via uw geluidsapparatuur.

F/OK
Om een instelling in een menu op te slaan.

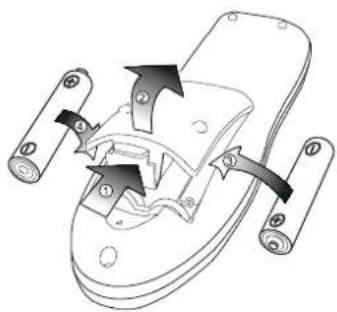

Stap 3: Installatie van de batterij voor afstandsbediening

Twee "AA" batterijen van 1,5 volt zodanig installeren dat de "+" - en "-" - aanduidingen op de batterijen overeenstemmen met de "+" - en "-" - aanduidingen in de eenheid voor afstandsbediening.

Bij dit produkt zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

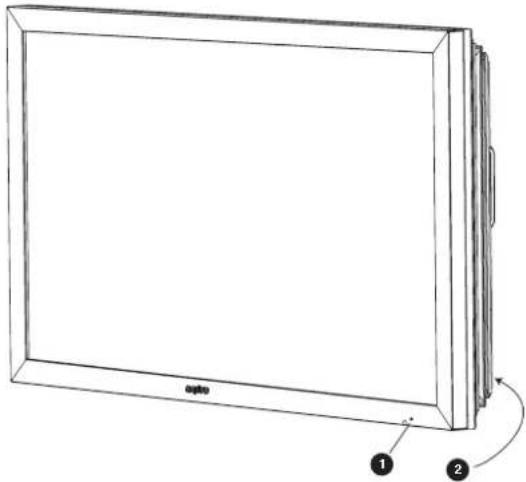

Bedieningsknoppen en menu's

1. De rode Standby-lamp van uw LCD-Monitor wijst op de aanwezigheid van stroom.

Standby in-/uitschakelen

Standby wordt gebruikt om het LCD-monitor korte tijd uit te schakelen. In standby is de televisie uitgeschakeld, maar staat er wel nog stroom op.

• Om de monitor op standby te zetten, drukt u op knop ⏻. De blauw stroomindicator gaat feller branden.
• Druk op één van de volgende toetsen om de TV vanuit stand-by in te schakelen: ⏻ toets, P▲, P▼ toets, 0-9 Cijfertoetsen.

Wanneer de stroomverklikkerlamp knippert, de TV uitschakelen met behulp van de Standby-schakelaar, de stroomkabel uit de contactdoos trekken en contact zoeken met onze Service-afdeling.

Dit is een teken dat het TV toestel in inwendige protectie gaat.

2.Bedieningsknoppen (Benedenhoek van de achterwand.)

Menu/F knop: roteren tussenvolume, contrast, helderheid, kleur, scherpte en menutaal

Invoer/ OK knop: wisselen tussen de stand AV1, RGB, AV2, AV3, DVI en PC.

▲ ▼ knoppen: instellingen naar boven en beneden aanpassen.
knop: wisselen van de weergavestand naar de standbystand. (om de LCD-monitor geheel uit te schakelen, moet u de netstekker verwijderen)

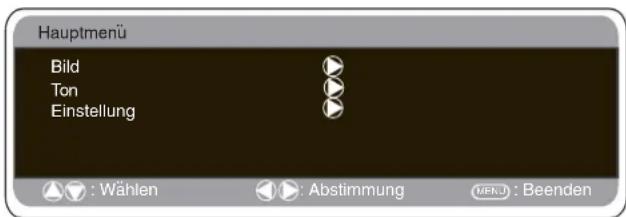

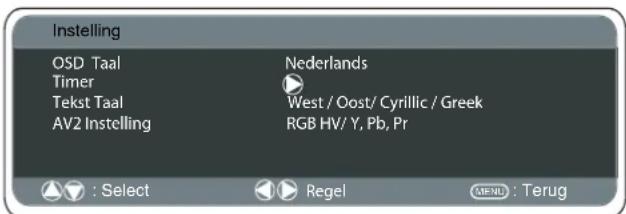

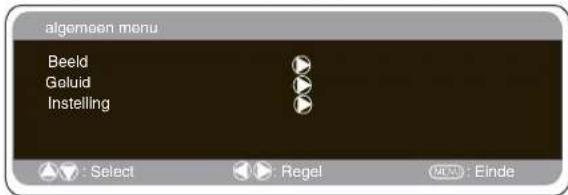

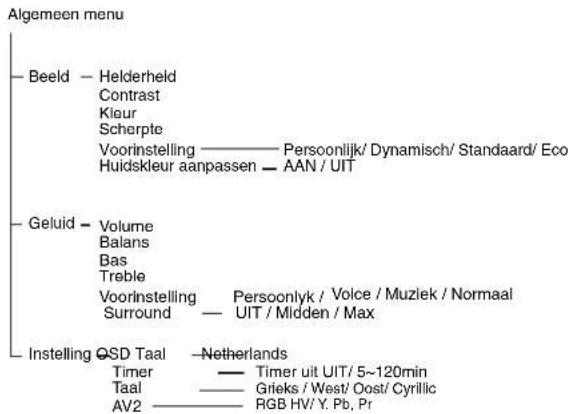

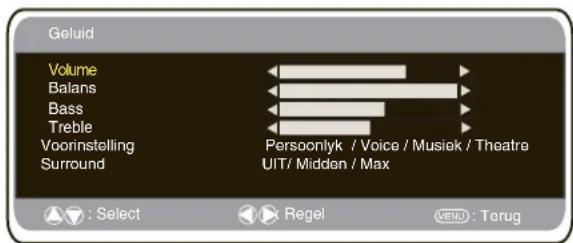

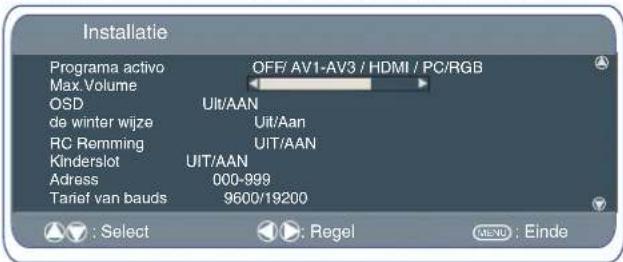

MENUWERKING

De meeste functies van uw LCD-monitor worden ingesteld via het menu, met behulp van de afstandsbediening.

Tijdens de menubediening kunt u onderaan het scherm zien welke functies u kunt gebruiken, voor de navigatie door het menu. Druk op de toets MENU om het hoofdmenu op te roepen.

Om een submenu te selecteren drukt u op de toets P▲of PV en zodra het gewenste submenu oplicht, op de toets ▲+ .

Wanneer u een submenu heeft ingesteld, kunt u dit verlaten door op de toets MENU te drukken. Druk nogmaals op de toets MENU om het hoofdmenu te verlaten.

Beeldmenu

1. Druk op de toets MENU. Selecteer Beeld met de toets P▲of P▼ Druk op de toets ▲+ om het beeldmenu op te roepen. Stel de beeldinstellingen in naar uw eigen voorkeur.
2. Selecteer Helderheid, Contrast, Kleur en Scherpte met de toets P▲of P▼. Stel de gewenste niveaus in met de toets ▲+ of ▲-.
3. Voorinstelling: Met de toets ▲+ of ▲- kunt u uw "Persoonlijke" instellingen selecteren, maar ook de instellingen Dynamisch, Standaard of Eco (voor helderheid, contrast, kleur en scherpte).
4. Ruisdemping: Hiermee kunt u eventueel aanwezige beeldruis (korrelig beeld) verminderen. Selecteer Midden, Hoog, Auto, Laag of UIT met de toets ▲+ of ▲-
5. Huidskleur: Hiermee kunt u de weergave van de huidskleur verbeteren. Selecteer Aan of Uit met de toets + of - Kleurtint: Is alleen beschikbaar wanneer NTSC-apparatuur is aangesloten.
6. Teksthelderheid: Dit kunt u instellen door Min, Midden of Max te selecteren met de toets + of - Druk op de toets MENU om het beeldmenu te verlaten.

Druk op de toets MENU om terug te keren naar het hoofdmenu. Deze instellingen worden automatisch opgeslagen wanneer u het menu verlaat. Druk op de toets MENU om het menu te verlaten.

Geluidsmenu

Druk op de toets MENU en selecteer Geluidsmenu door op de toets P▲of P▼ te drukken.

Druk op de toets + om het geluidsmenu op te roepen.

Selecteer de geluidsinstellingen en stel deze optimaal in voor uw kamer met behulp van de toets P▲ of P▼ en de toets ▲+ of ▲-. Geluidsinstelling: Selecteer Muziek, Stem, Theater of Persoonlijk met de toets ▲+ of ▲-.

1. Surround: Selecteer met de toets ▲+ of ▲- het gewenste niveau van surround-geluid: UIT, Midden of Max.

Druk op de toets MENU om het geluidsmenu te verlaten.

Instellingenmenu

■ OSD-taal

Gebruik de toetsen + en - om de gewenste OSD-taal in te stellen (Frans, Duits, Italiaans, Spaans, Nederlands). Druk op de toets MENU om te verlaten.

■ Uit-timer instelling

De Uit-timer zet deLCD-Monitor op stand-by wanneer de geselecteerde tijd is verstreken.

Druk op de toets MENU. Selecteer Instelling met de toets P▲of P▼. Druk op de toets ▲+ om het instellingenmenu op te roepen.

Selecteer UIT-Timer met de toets P▲of P▼,Druk op de toetsen ▲+ om het menu op te roepen.

Druk op de toets ▲+ of ▲-om de tijd te wijzigen. U kunt de tijd wijzigen in stappen van 5 minuten. De maximumtijd is 120 minuten.

Als u de uit-timer heeft ingesteld, dan verschijnt er een venster in de hoek van het schermzodra u op de infotoets drukt.

Teksttaal

Druk op de toets MENU. Selecteer Instelling met de toets P▲of P▼. Druk op de toets ▲- om het instellingenmenu op te roepen.

Selecteer Teksttaal met de toets P▲of P▼.Druk de toets ▲+ of - om West, Oost, Grieks of Cyrillisch te selecteren.

Druk op de toets MENU om het instellingenmenu te verlaten.

WEST		EAST		GREEK		CYRILLIC
NGHS	ROZ	OBISH	OBISH	ENGLISH	FINNISH	POLISH	SLOVENIAN
SVHS	I ARA	ROMANIAN	HO	GERMAN	DANISH	GERMAN	RUSSIAN
RHIS	RKHH	SLO ANIA	TRO	SWEDISH	HUNGARIAN	TRO LETTISH
HCNER	SHHG	GERMAN	SLOVENIAN	ITALIAN	FRENCH
KBU	DANISH			SLOVENIAN	TURKISH
PORTUGUESE				GREEK	C TROA

■ AV2 Instelling

Druk op de toets MENU. Selecteer Instelling met de toets P▲ of PV. Druk op de toets ▶ om het instellingenmenu op te roepen. Selecteer AV2 met de toets P▲ of PV. Druk op de toets + of ▶ om Y, Pb, Pr of RGB, H/V te selecteren. Druk op de toets MENU om het instellingenmenu te verlaten. Wijzigingen worden automatisch opgeslagen.

Menu-instellingen pc

Sluit uw pc aan op ofwel PC-IN of RGBHV aan de achterkant van het toestel. Selecteer na het aansluiten de pc-modus of AV2 (RGBHV, zie pagina 4 voor de instellingen van AV2-invoer) met de toets TV/□ van uw afstandsbediening. Het toestel wordt dan een monitor voor de pc.

Wanneer u op MENU van de afstandsbediening drukt, verschijnt er een menuscherm waarmee u de instellingen kunt aanpassen. Selecteer 'Beeld' met de toetsen P▲of P▼ van de afstandsbedien ing om de beeldinstellingen aan te passen. Wanneer u op ▲+ drukt, verschijnt het volgende menu:

Pas met de toetsen ▲+ en ▲-de helderheid en het contrast van het beeld aan.

Met Beeldpositie stelt u de weergave in op horizontal of verticaal, Druk op de toets + om de submenu's te openen, aanpassen doet u met de toetsen + en - van de afstandsbediening.

Met Video aanpassen kunt u de fase en de klok op het scherm aan passen. Wanneer het beeld onscherp of korrelig is, kunt u met deze functie het beeld helderder maken. Aanpassen doet u met de toetsen + en - van de afstandsbediening.

Met Auto aanpassen past u met de + het beeld automatisch aan. Hiermee worden bovenstaande instellingen automatisch gewijzigd. U activeert de functie 'Auto aanpassen' ook met de toets - [Y] ? van de afstandsbediening.

Resolutie geeft de huidige resolutie van het beeld aan. Dit is alleen ter informatie, u kunt deze instelling niet wijzigen.

Witte toon: Gebruik + en - om de toon van het scherm aan passen, gebruik de witte toon Rood (R) / Groen (G) / Blauw (B). Hiermee past u past u de kleur van het beeld aan, u kunt de weergave bijvoorbeeld meer of minder rood maken met de toetsen + en - .

De binnenlandse resolutie wordt gebruikt wanneer de pc WXGA 1366 x 768 kan uitvoeren. De instelling van uw monitor kan worden gewijzigd om het XGA/WXGA-signaal te ontvangen. Dit doet u met de toetsen ▲+ en ▲-. Zodra het signaal is geselecteerd, worden de intellingen opgeslagen door de monitor uit te schakelen met de standby-knop.

Als de functie Spaarstand AAN staat dan gaat de LCD-Monitor na 1 minuut in de spaarstand staan als er geen signaal wordt gedetecteerd. Het LED lampje wordt blauw om aan te geven dat het toestel op standby staat. De LCD-Monitor gaat automatisch weeraan wanneer er een signaal wordt gedetecteerd. Gebruik de knoppen + of - buttons om AAN of UIT te selecteren.Druk tweemaal op de menuknop om de energiebesparing te initiëren.

Installatiemenu

Met deze LCD-monitor kunt u het volgende instellen:

Instelprocedure

1. Houd de toets groen op de afstandsbediening ingedrukt en dan op de knop P▲ op de LCD-monitor.

2. Druk op de toets P▲ of P▼ om de Installatiefunctie te selecteren en de toetsen ▲+ of ▲- om tussen de functies te wisselen.

■ Programma AAN

Selecteer programma AAN met de toets P▲of PV, selecteer de gewenste programmapositie met behulp van de toetsen ▲+ of

OFF / AV1/ RGB /AV2/ AV3/ DVI/PC

Druk op de toets Menu om het menu te verlaten.

Max.volume

Max. volume selecteren met de P▲of P▼ toets, de ▲+ of ▲- toetsen gebruiken om het maximum volume in te stellen.

OSD

Selecteer OSD gebruikend P▲of P▼ dichtknopen, selecteren BIJ/VAN het gebruiken van de + of - knopen.Wanneer u UIT selecteert, wordt OSD gedeactiveerd. OSD weer instellen: druk op de groene knop van de afstandsbediening en houd deze ingedrukt om weer naar het installatiemenu te gaan en 'OSD AAN' te selecteren.

Wintermodus

Deze functie kan worden geactiveerd om de beeldprestaties te garanderen wanneer de LCD-monitor wordt gebruikt bij een koude omgevingstemperatuur, ongeveer 38°F/ 4°C of lager.

Gebruik de knoppen P▲of P▼ om de wintermodus te selecteren. Zodra deze is gemarkeerd, kunt u AAN of UIT selecteren door te drukken op de knop ▲- .

Belangrijk: U mag de AC-kabel niet loskoppelen als het toestel aanstaat in de wintermodus. In de winterstand is het stroomverbruik hoger dan in de normale standby stand. Dit komt door het verwarmingscircuit. We raden u stellig aan om de winterstand uit te schakelen wanneer de omgevingstemperatuur hoger is dan 4°C.

■ Vergrendeling afstandsbediening

U kunt voorkomen dat de afstandsbediening per ongeluk wordt ingedrukt door Uitgezochte Remming te selecteren RC gebruikend de P▲of P▼knoop. Druk knoop ▲+ of ▲-. of WEG te selecteren.Wanneer de afstandsbediening is vergrendeld en er een knop van de afstandsbediening wordt ingedrukt, verschijnt er een vergrendelsymbool op het scherm.

Om de afstandsbediening weer te ontgrendelen, drukt u langer op de groene knop en selecteert Afstandsbediening vergrendelen UIT.

Kinderslot

U kunt ongewenste bediening van de LCD-monitor via de koppen aan de onderste rand van de monitor voorkomen. Selecteer Instelling met de toets P▲of P▼. Druk op de toets om het instellingenmenu op te roepen.

Wanneer de stroomvoorziening wordt onderbroken, wordt deze functie geannuleerd.

Instellingen RS232C

Deze monitor kan worden ingesteld via de RS232C-aansluiting met behulp van de juiste computer-/besturingsopdrachten.

ONDERDEEL SPECIFICATIE
Synchroon	Asynchroon
Overdrachtssnelheid:	9600 / 19200
Datalengte	8 bit
Pariteit Geen
Stopbit	1
Doorstroombesturing	Geen

Serie-interface specificatie

Overdrachtsspecificatie

1. Overdrachtssnelheid: de initiele instelwaarde is 19200

2. De overdrachtssnelheid kan in de servicestand worden

veranderd.via het installatiemenu worden veranderd (zie hieronder).

Aansluiting

Voor een verbinding tussen een computer en de LCD-monitor moet de aangewezen RS-232C seriële kabel worden gebruikt.

Communicatievoorschriften

De tv-opdracht wordt gedefinieerd door één opdracht / één regel die begint met "C" en eindigt met een wagenterugloop (0 x 0 D). Er zijn twee soorten opdrachten:

Functieuitvoering opdracht b.v. Co5[CR] (table op pagina 64) Statusbericht opdrachten b.v. "CR0 [CR] (zie tabel op pagina 64)

Schermadres in RS232-stand instellen

Druk op de groene toets op de afstandsbediening en houd deze gedurende 5 seconden ingedrukt voor toegang tot de Installatie stand.

Een nieuw scherm verschijnt.

Elk scherm kan van een specifiek adres worden voorzien, bij voorbeeld 007, waarmee het scherm individueel bediend kan worden zonder invloed te hebben op andere computergestuurde schermen.

Adresformaat opdracht

De adresformaat opdracht wordt gebruikt voor het bedienen van meerdere schermen vanaf één computer via de RS232C opdrachtregel. Als u het schermadres op '000' instellt dan reageert het nooit op een adresopdracht van de computer. Als het adres van de computer 'FFF' is dan voeren alle schermen de opdracht uit.

De adresformaat opdracht wordt gedefinieerd door één opdracht, één regel,

die met 'A' begint en eindigt met een wagenterugloop (0 x 0D). Het scherm begint te decoderen na de ontvangst van een wagen terugloop (0x0D).

Een adres wordt aan een bedieningsopdracht toegevoegd (zelfde als een adresopdracht).

Voorbeeld:

Functieuitvoering opdracht:

"A001C05" [CR] betekent dat het adres 001 en de bedieningsop dracht C05 is.

"A001CR0"[CR] betekent dat het adres 001 en de opdracht CR0 is. Het scherm kan zijn eigen adres in het optiemenu van het installatie instellen (zie hierboven). Het adresbereik is 000 - 999. Het standaardadres is 000.

De transmissiesnelheid geeft het systeem voor de overdrachtssnel heid van de gegevens van de computer naar de tv-schermen aan.

Selectie van het beeldformaat

■ Schermopties

Er bestaan meerdere transmissieformaten met verschillende beeldverhoudingen, bijv. 4:3,16:9, en videoformaten zoals letterbox.

De WIDE-toets herhaaldelijk indrukken om uw gewenste instelling te selecteren.

Bij een hoge resolutie (720p / 1080i) YPbPr of DVI blijft het beeld vaststaan op beeldformaat 16:9 (volledig scherm). Dit formaat mag niet worden gewijzigd.

Natural

4:3 16:9		Letterbox Video
Dit rekt het beeld horizontal uit zodat het scherm wordt gevuld. Het beeld is meer uitgerekt aan de kanten.	Het beeld vult het scherm en heeft de juiste verhoudingen.	De zwarte balken boven- en onderaan blijven en het beeld wordt in de hoogte samengedrukt om zich aan te passen aan het beedgebied.

■ Zoom

4:3 16:9		Letterbox Video
De juiste beeldbreedte wordt behoudon maar de boven- en onderkant worden algesneden.	Zoomt lichtjes in en snijdt de boven- en onderkant af.	De zwarte balken boven- en onderaan zijn kleiner en het beeld wordt in de hoogte lichtjes samengedrukt.

■ Ondertiteling

4:3 16:9		Letterbox Video
Zoals Zoom (16:9) maar de onderkant wordt nog meer samengedrukt om ervoor te zorgen dat de ondertitels zichtbaar blijven.	Zoals Zoom (16:9) maar de onderkant wordt nog meer samengedrukt om ervoor te zorgen dat de ondertitels zichtbaar blijven.	Zoals Zoom (16:9) maar de onderkant wordt nog meer samengedrukt om ervoor te zorgen dat de ondertitels zichtbaar blijven.

■ Volledig beeld

4:3 16:9		Letterbox Video
Het volledige scherm wordt gevuld. Het beeld wordt in de breedte uitgerekt.	Het volledige scherm wordt gevuld met de juiste beeldratio.	Er zijn zwarte balken aanwezig boven-on onderaan en het beeld wordt in de hoogte samengedrukt.

■ Normaal

4:3 16:9		Letterbox Video
De juiste ratiowordt behoudenmet zwarte balkonaan de linker- enrechlerkant.	Zwarte balken linksen rechts, beeldwordt in de hoogteuitgerekt.	Zwarte balkenlinks, rechts,bovon- enonderaan.

Specifications

Algemene specificaties

Stroomvoorziening 100\~240V, 50Hz

Kleursysteem

PAL NTSC 3.5, SECAM

AV-uitgang

AV1: SCART CENELEC standaard

Invoer: Composietvideo, RGB (5V RGB met 5V sync naar pin 14)en audio-L/R

Uitvoer:Composietvideo, Audio uit L/R

AV2: BNC

Invoer:RGB, H en V/ Y, Pb, Pr en audio-L/R

Uitvoer: RGB, H en V / Y Pb, Pr

AV3: BNC

Invoer:: Composietvideo

Uitvoer: Composietvideo

Audio monitor uit : CINCH L/R

Audio speaker uit: 2x6W

DVI-ingang: DVI-D groepsstandaard

PC ingang: Mini D-SUB 15 Pin en audio 3,5 mm

Seriële poort: RS232C: Ingang / uitgang

PD-NET: 25pin

Contrastverhouding 1500:1

Schermformaat (inches) 42" / 107 cm

(diagonaal gemeten beeld)

Weergaveresolutie

1366x

768

(WXGA)

Kijkhoeken H:178°, V:178°

Afmetingen (BxHxD mm) 1027 x 620 x 167.5

Gewicht (kg) 34

Tips

- Controleer of de stekker in het stopcontact is gestoken.

● Conroleer of de monitor niet op standby staat.

■ SLECHT BEELD, MAAR GOED GELUID

- HELDERHEID/CONTRAST afstellen (te laag).

■ GEEN KLEUR, MAAR GOED BEELD

● De KLEUR afstellen.

● FIJN-AFSTEMMING afstellen.

● Wordt het programma in kleur uitgezonden?

■ DE AFSTANDSBEDIENING WERKT NIET

- Controleer of de batterijen juist zijn geplaatst

- Controleer of de batterijen nog vol zijn

- Controleer of de afstandsbediening niet is vergrendeld

■ GOED BEELD, MAAR GEEN GELUID

- Controleer of de externe speakers juist zijn aangesloten

- Controleer de fijnafstemming van de externe apparatuur

- Controleer of het volume niet op 0 of stil staat

I
