GEBRUIKSAANWIJZING 42LM5WPTC SANYO

Lees deze handleiding voordat u uw LCD- monitor gaat gebruiken. We wensen u vele uren van plezier met uw十几年e beeldschemr.

Sortie: RGB, Het V/Y, Pb, Pr

AV3:BNC

LET OP: De onderstaande informatie voor uw eigen verilgheid goed doorlezen en bewaren. Dit toestel is ontworpen en gemaakt met het oog op uw personlijke verilgheid. Verkeerd gebruik kanchalr een elektrische schok voorzaken of brandgevaar opleveren. Om te voorkomen dat de beveiligingen die in dit toestel zijn ingebouwd buiten werking worden gezet, dient u de volgende basisregels voor installmentie, gebruik en onderhoud in acht te nemen.

Installatie/Gebruik

Zet geen voorwerpen op het netsnoor.
Plaats deze LCD-monitor Niet op een plek waar het snoer kan worden beschadigdoordat mensen eroverheen lopen.

Zorg ervoor dat u wandcontactdozen en verlangkabels Niet overbelast,want dit kan leiden tot brand of elektrische schokken. Bij de monitor moet zich een geschikte

wandcontactdoos bevinden, die eenvoudig toegankelijk is.
Plaats deze LCD-monitor Niet in de buurt van een warmtebron, Zoals een radiator, verwarming, kachel of andere producten die warmte genereren (Inclusief versterkers).

Plaats de LCD-monitor Niet op een instabiele staander, plank of tafel. Als de LCD-monitor valt, dan kan dit leiden tot ernstig letsel of beschadiging. Uw verkoper kan u

een goedgekeurde houder voor wandmontage aanbevelen. Voor dit model is een speciale wandmontageset verkrijngbaar.

Zet geen voorwerpen op het netsnoor. Plaats deze LCD-monitor Niet op een plek waar het snoer kan worden beschadigd doordat mensen eroverheen lopen.

Deze LCD-monitor mag uitsluitend worden aangesloten op een stroombron van het type dat is aangegeven op de monitor of in de gebruiksaanwijzing. Als u Niet zeker weet wat voor type elektrische voeding u heeft, raadpleeg dan uw verkoper of uwplaatselijke stroomleverancier.

Voor extra bescherming raden we u ten zeerste aan om de voeding van deze LCD-monitor te verzorgen via een goedgekeurd apparaat voor aardfoutstroombeveiliging.

WAARSCHUWING: Om letsel te voorkomen moet de LCD-monitor stevig aan de wand worden bevestigd volgens de instructies van de fabrikant.

Belangrijk:

Dit toestel moet worden geaard.

Dit toestel blijts aangesloten op de netvoeding, tenzij u de stekkeruit de wandcontactdoos verwijdert. De installmenter moet ervoor zorgen dat de waterdichte, antennaeaansluiting eenvoudig toegankelijk is.

Deze monitor is getest volgens de beschemingsklasse IP66. Deze monitor is Niet beschermd gegenijdelijkke of continue onderdompeling in vloeistof.

Gebruik de LCD-monitor Niet onmiddelijk nadat u deze van een ruimte met een lage temperatuur maar een ruimte met een hoge temperatuur heeft verplaatst. Dit verooorzaakt namelijk condensatie, wat kan leiden tot brand, elektrische schokken of andere gevaarlijke situatuies. Verwijder de stekker uit de wandcontactdoos voordat u de monitor gaat reinigen.

Monteer de monitor Niet in de buurt van open vuur. Open vuur mag nooit worden gebruikt nabij deze LCD-monitor.

Deze LCD-monitor mag Niet worden ingebouwd of op welke manier dan ook worden ingesloten,want door de opbouv van warmte neemt de levensduur van de monitor af.

Deze LCD-monitor moet minimaal 5 cm verwijderd zijn van de wand en de boven- en zijkanten van de monitor要去en een vrij ruimte hebben van minimaal 10 cm.

Monteer de monitor alltijd met behulp van de aanbevolen beves

tigingsmiddelen.

Het achechterste gedeelte met de vinnen rondon de schakelkast functioneert als een koellichaaam en leidt de warmte weg van de monitor. Het buitenoppervlak van de schakelkast (gebied met vinnen) mag Niet worden bedekt. Ook mag u de luchtstroming Niet beperken door de LCD-monitor in een omhuizing te plaatsen.

De bedrivfstemperatuur van deze monitor mag variieren van 0^ 40^ ( 32^ 104^ ). Het worden afgeraden om de monitor in direct zonlicht te installeren zonder adequate schaduwvoorziening, want hierdoor kan de temperatuur van het paneel oplopen tot boven de maximumgrens.

Als dit gebeurt dan kan er een Zwarte schaduw verschijnen op het scherm, die wee verdwijnt wonneer de temperatuur van het scherm werk binnen de

toelaatbare grenzen is gedaald. Dit heeft "natuurlijk" geen nadelige gevolgen voor de levensduur van het toestel.

Gebruik geen vloeibare reinigingsmiddelen of reingingsmidden in spuitbussen rechtstreeks op de LCD-monitor. Gebruik een vochtige doek voor reinigingsdoelieinden.

AANVULLING VOOR NOORD-AMERIKA EN CANADA:

Deze monitor mag nicht permanent op de wand worden gemonteerd. De monitor要去 zodenig worden gemonteerd dat hij met behulp van basigereedschap kan worden verwijderd.

Het elektriciteitssnoer mag NIET worden bevestigd aan de gevel van het gebouw. Het elektriciteitssnoer mag NIET door muren, plafonds, vloeren of andere, gelijksoortige openingsen in het gebouw worden geleid.

Het elektriciteitssnoer MOET zodanig worden gespositioneerd dat fysieke beschadigung worden voorkomen.

Belangrijk:(slechts het UK)

Dit toestel is voorzien van een goedgekeurd netsnoer en een goedgekeurde, Niet-verwijderbare netstekker van het Engelse type. Het verrangen van een zekering in dit type stekker gaat als volgt:

1. Verwijden de zekeringdeksel en de zekering.

2. Plaats een neue zekering van het type BS1362 13 Amp

A.S.T.A. of een BSI goedgekeurd type.

1. Zorg ervoor dat u de zekeringdeksel wee rorrect aanbrengt.

Als u dezekeringdeksel kwijt bent of als hij beschadigd is, dan magu de stekker NIET gebruiken, maar moet u deze verrangen dooreen correcte stekker.

Als de gemonteerde stekker ongeschikt is voor uw wandcontactdozen, snij deze dan los en monteer een passende stekker aan de kabel. Als de netstekker voorzien is van een zekering, dan要去 deze 13 Amp. Zijn. Zorg ervoor dat de zekeringdeksel correct is gemonteerd. Als u een stekker zonder zekering gebruikt, dan mag de zekering op het verdeelbord Niet groter zichn dan 13 Amp.

Opmerking: De verwijderde stekker要去en vernietigd om möglichelijk gevaar van schokken te voorkomen, mocht hij elders in een stopcontact van 13 Amp worden gestoken.

De draden in dit netsnoer zichgekleurd volgens de code hieronder: Blauw Neutraal

Bruin ----> Spanning

Groengeel ----> Aarde

1. De Blauwe draad要去en verbonden aan de klem die is gemarkeerd met de letter "N" of Zwart gekleurd.

2. De Bruine draad moet worden verbonden aan de klem met de letter "L" of ROOD gekleurd.

3. De Groengele draad moet worden verbonden aan de klem die is gemarkeerd met de letter "E" of GROEN OF GROENGEEL is gekleurd.

Voordat u de deksel van de stekker terugplaatsst, moet u eerst controeren of snoerklem over de mantel van de kabel klemt - en nicht slechts over de draden.

Probeer nooit de veiligheidsvoorziening van de geaarde stekker te omzeilen.

DIT TOESTEL IS NIET ONTKOPPELD VAN DE NETVOEDING, TENZIJ U DE NETSTEKKER HEEFT VERWIJDERD.

DE INSTALLATEUR MOET ERVOOR ZORGEN DAT DE 'NETSTEKKER EENVoudIG TOEGANKELIJK IS.

Onderhoud

Uw LCD-Monitor is volledig getransistoriseerd en bevat geen onderdelen die door de gebruiker kannen worden verrangen.

Gelieve dechterijde van deLCD-Monitor Niet te verwijden. Het apparaat werkt met hoge spanningsen en kan objcten schade toebrengen en zelfs mensen in gevaar brengen. Laat alle nodige reparaties en ander onderhoud over aan bevoegde technici. Zij gebruiken enkel onderdelen die voldoen aan de veiligheidsprocedures van de originele onderdelen. Het gebruik van originele onderdelen vermijdt allerhande risico's.

Haal de stekker van de LCD-MONITOR uit de wandcontactdoos en laat in de onderstaande gezallen eventuele reparatives uilcd-monitoreren door vakbekwame servicemonteurs :

■ Als netsnoer of stekker beschadigd zichn.
■ Als er vloeistof in de LCD- Monitor is gelopen.
■ Als de LCD-Monitor is gevallen of de kast is beschadigd.
■ Als de LCD-Monitor opeens duidelijk anders werkt dan normalaal.
■ Als de LCD-Monitor nicht normal werkt ook als de aanwijzingen in de handleiding precies zijn opgevolgd.

Alleen de bedieningsorganen instellen die in de handleiding genoemd worden, odomat verkeerd instellen van andere bedieningsorganen het toestel kan beschadigen. Vaak kost het een vakkundige monteur dan heel wat tijd om de LCD-Monitor wee ter repareren.

Belangrijke recycling-informatie.

Sanyo producten zijn ontwikkeld en gefabricieerd uit eerste kwaliteit materialen, de onderdelen können worden gerecycled en waar worden gebruikt.

Het symbool betekent dat de elektrische en elektronische onderdelen apart van het nomale huisafval vermietig worden.

In de Europese Unie worden de gebruikte elektrische en elektronische apparatuur bij de waaroor wettelijk instanties aangeboden.

Alstublieft help allen mee om het milieu te beschermen.

Dit logo en recyclagesystem wordt enkel toegepast in EU-landen en wordt Niet toegepast in andere landen van de wereld.

Conformiteitsverklaring: Noord-Amerika en Canada

Modelnummer:ce42LM5WP

Handelsnaam : Sanyo

Aansprakelijke partij :SANYO FISHER COMPANY

Dit toestel voldoet aan deel 15 van de FCC-voorschriften. De werking moet voldoen aan de volgende twee voorwaarden:

(1) dit toestel mag geen schadelijke interferentie veroorzaken, en
(2) dit toestel moet elke ontvangen interferentie accepteren, waaronder interferentie die ongewenste werking kan veroorzaken.

Vereisten voor de wisselstroomkabel

De wisselstroomkabel voor deze LCD-monitor vol

doet aan de gebruksvoorschriften in het land waar u het toestel heeft gekocht.

Wisselstroomkabel voor de Verenigde Staten en Canada:

De wisselstroomkabel voor de Verenigde Staten en Canada is goedgekeurd door de Underwriters Laboratories (UL) en gecertificeerd door de Canadian Standard Association (CSA).

De wisselstroomkabel is voorzien van een geaarde wisselstroomstekker. Dit is een veiligheidskenmerk om te garanderen dat de steker past in de wandcontactdoos. Probeer dit veiligheidskenmerk Niet te omzeilen. Mocht het onmogelijk zijn om de steker in de wandcontactdoos te steken, raadpleeg dan een elektricien.

DE WANDCONTACTDOOS MOET IN DE BUURT VAN HET TOESTEL ZIJN GEMONTEERD EN EENVoudIG TOEGANKELIJK ZIJN.

Eindgebruikerslicentie

Het product (d.w.z. de uitrusting of het apparaat waarnaar deze documentatie verwijst) bevat Software (de toepassin-gen, hulpprogramma's en modules die deel uitmaken van het product) die in eigendom is van Sanyo of zich licentiegevers. Voordat u het product in gebruik neemt, moet u eerst de onderstaande voorwaarden van de eindgebruikerslicentie lezen. Als u Niet akkoord gaat met de voorwaarden van de eindgebruikerslicentie, neem het product dan nicht in gebruik, maar pak het weer ongebruikt in en zend het retour waar uw leverancier samen met het aankoopbewijs. U ontvangt dan een volledige restitutie. Door het product in gebruik te nemen,.gaat u akkoord met de voorwaarden van de eindgebruikerslicentie.

Licentieverlening, voorwaarden en beperkingen

1. Sanyo verleent u een Niet-exclusieve, wereldwijde (onderhevig aan exportcontrole), Niet-overdraagbare (tenzij toegestaan volgens sunt 2 hieronder), kosteloze licentie voor gebruik van de Software die is meegeleverd in en bij het product.
2. U mag geen van uw licencierechten in de software overdragen zonder voorafgaande schriftelijkke toestemming van SANYO en als deze toestemming worden verleend, dan mag de Software alleen worden overgedragen in combinatie met de overdracht van het product EN op voorwaarde dat de begunstigde de voorwaarden van deze licentie heeft gelezen en geaccepteerd.
3. U要去 garanderen dat het auteursrecht, handelsmerk en andere beschermende vermeldingen in de Software gehandhaaf血液循环 en nicht worden gewijzigd of verwijderd.
4. De software die hierbij worden geleverd is auteursrechtelijk beschermd en gelicenseererd (niet verkocht). SANYO draagt nadrukkelijk geen titel- en/of eigendomsrechten op de software aan u over. De software die hierbij worden geleverd kan onderdelen bevatten die door deren aan SANYO zijn geleverd of hieraan zich ontleend.

5. Tenzij dit expliciet is toegestaan krachtens de wet, mag u niet:

6. de Software gebruiken in combinatie met andere computerhardware dan die van het product;

7. de Software geheel of gedeelijk kopieren;

8. de Software geheel (of gedeelijk) opnemen in andere programma's die door u (of namens u) zich ontwikkeld en/of door u worden gelebruikt;

9. de Software nabouwen, decompileren of demon-teren;

10. de Software (of een gedeelte ervan) beschikbaar make of de distributie ervan toestaan voor gebruik met andere computerhardware dan het product; de hele of gedeeltelijke Software gebruiken voor verhuur, lease, gift, uitlening, verkoop, distributie of eigendomsoverdracht.

Beeindig

Deze licentie geldt totdat ze is beeindigd. Deze licentie eindigt automatisch zonder voorafgaande kennisgeving als u Niet voldoet aan een van de bepalingen die erin zich opgenomen.

Disclaimer

1. De Software worden (voor zover toegestaan volgens de wet) 'in ongewijzigde staat' gelevererd en SANYO en+zijn leveranciers sluiten uitdukkelijk alle expliciete of impliciete garantiesuit, inclusief (aar Niet beperkt tot) garanties voor bevredigende kwaliteit, geschiktheid voor beoogde doelen en Niet-inbreuk vormend op bestaande rechten (voor zover dit Niet is uitgesloten krachtens de wet).
2. Onder geen bedding kan SANYO aansprakelijk worden gesteld voor welke directe, indirecte, gevolg- of incidentele schade dan ook (inclusief winstderving, onderbreking van bedrijfsactiviteiten, verlies van gegevens of de kosten voor de aanschaf van verrangende goederen, technologieen of Diensten) die voortvloeit uit het gebruik of de onmogelijkheid tot gebruik van de Software (voor zover dit Niet is uitgesloten krachtens de wet).

Algemeen

1. Deze eindgebruikerslicentie worden beoordeeld waar Engelsrecht en de gebruiker kan uitsluitend claims indieren bij Engelse gerechtshoven en SANYO is gerechtigd een claim in te dieren bij een gerechtshof in elk rechtsgebied.
2. Deze eindgeberkerslicentie valt onder de wetten van de Staat Californie. De eindgeberiker en Sanyo komen overeen dat elke actie om de voorwaarden van deze eindgeberlikcentie ten uitvoer te leggen of te interpreteren uitsluitend aanhangig zal worden gemaatk bij de staatsrechtbank of de federalerechtbank van Los Angeles County, Californie. De eindgeberiker en Sanyo onderwerpen zich bij deze aan de exclusieve jurisdictie en rechtspraak van een dergelijkrechtbank.
3. De bovenstaande algemene voorwaarden gelden voor elke erder afgesloten, mondelinge of schriftelijk overeenkomstussen u en SANYO met betrekking tot de Software.

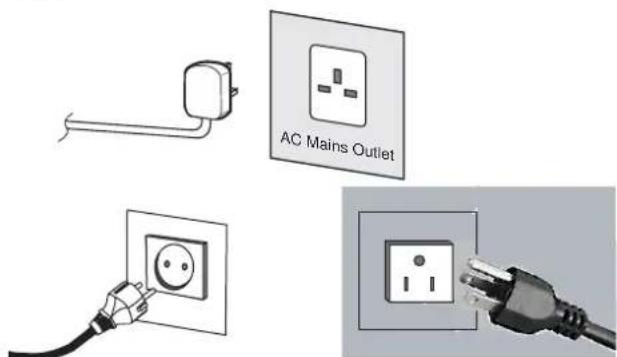

Stap : 1 Netaansluitingen

Sluit het toestel maar wens aan op de VGA-, BNC- of Scartaansluiting.

1. Sluit de waterdichte netsnoerkoppeling aan op de connector van de LCD-monitor Zoals hierboven weergegeven.
2. Sluit het netsnoer van de LCD-Monitori aan op een wandcontact-doos.

Sluit de stroomkabel van de LCD-Monitor aan op een wandcontact-doos.

Gebruik de juiste netstekker voor uw woonplaats, die is geleverd bij het toestel.

Omdat dit toestel geen Aan/Uit schakelaar heeft, moet u ervoor zorgen dat de netstekker eenvoudig teogankelijk is.
De LCD-Monitor is voorbereid voor een netspanning van WS 100-240 V, 50 Hz / 60Hz. De stekker uittrekken om de LCD-Monitor volledig los te koppelen van het net. Wanner de LCD-Monitor langeijd Niet za worden gebruikt, raden we aan om de stroomkabeluit het wandcontact te trekken.

1. Waarschuwing: Voorkom letsel - het toestel MOETeilig aan de wand worden bevestigd, in overeenstemming met de instalatievoorschriften.

WAARSCHUWING! Dit toestel werkkt op een hoge spanning. Laat reparatives door bevoegd personeeluitvoeren.

Stap : 2 Aansluitingen

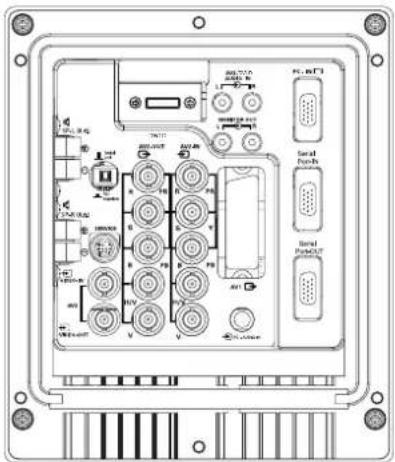

Invoer selecteren

Om te wisselenussen AV1, RGB, AV2, (RGB H/V or Y, Pb, Pr) AVF3, DVI of PC-modus, drukt u een paar seconden lang op de knop TV/AV van uw afstandsbediening. Dan verschijnt het keuzemenu op het scherm. Gebruik de knappen 5 of6 om de juiste invoer te selecteren.

1.AV1

SCART-aansluiting

1. RGB

TTL-invoer (5V RGB-signalen)aar SCART-uitgang

3.Y,Pb,Pr/RGBHV-aansluiting (AV2)

Deze LCD-monitor bildetudekeuzuetY,Pb,ProfRGB,H/V verbindingen.UkuntuwDVD-speleraansluitenopdeY,Pb,Pr klemmen inplaatsvan een scartkabel te gebruiken.Dit ondersteunt high

definition in analogue vorm. RGB, H/V kan worden gebrukt als een PC-ingang via de BNC-klem.Beide opties ondersteunen vele verschil-lende resoluties (pagina 63).

4.AV3

Invoer voor samengesteld (CVBS) signala

AV3 UIT is de uitgang van het samengestelde videosignaal van VIDEO IN, zodate u monitoren kut aansluten met behulp van de lus-functionie.

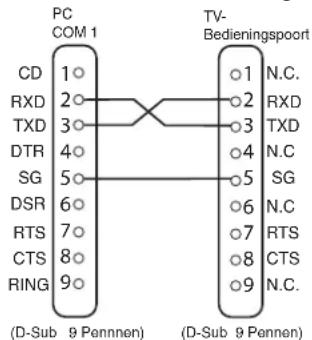

1. RS232C IN/UIT: Is een ingang voor externe opdrachten voor bediening van de monitor (zie pagina 40).

Deze monitor heeft een DVI-aansluiting. Deze bevindt zich aan de城县kant van de monitor, naast de fono-ingangen. Deze invoer ondersteunt vele verschillende resoluties, zoals weergegeven op pagina 63. Zie pagina 38 voor meer informatie over gebruik van de menu's.

7. PC-aansluiting

Dit toestel is voorzien van een PC-connector(PC-IN D-SUB).U kunt een PC aansluiten op het toestel en dit gebruiken een monitor (zie pagina 39).Audio kan worden aangesloten via de 3,5mm PC-audio ingang. Deze invoer ondersteunt vele verschillende resoluties (zie pagina 63).

8. Externe audio-uitvoer

Om het audiosignalui te voeren via AV 1,2,3,PC en DVI, moet de impedantie van de luidsprekers 8 ohm zich.

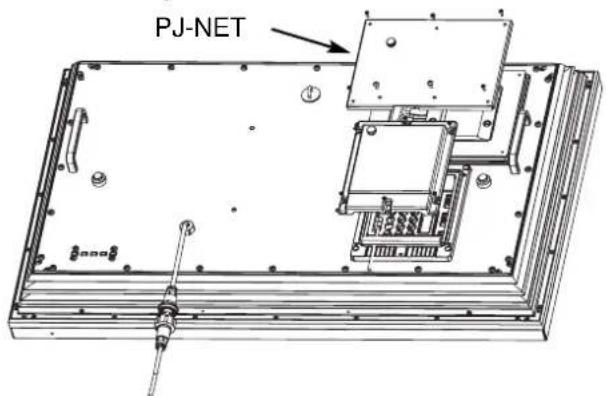

9 PJ-Net in/uit: Heeft de capaciteit voor pj-NET om de monitor te verbinden te controeren die een netwerk gebruikt.

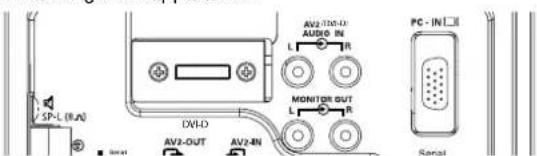

10.Audio-uitvoer voor de monitor

De audio-uitgangen voor de monitor aan de achterkant van het toestel bieden een vast niveau van audio-uitvoer voor het weergeven van geluid via uw geluidsapparatuur.

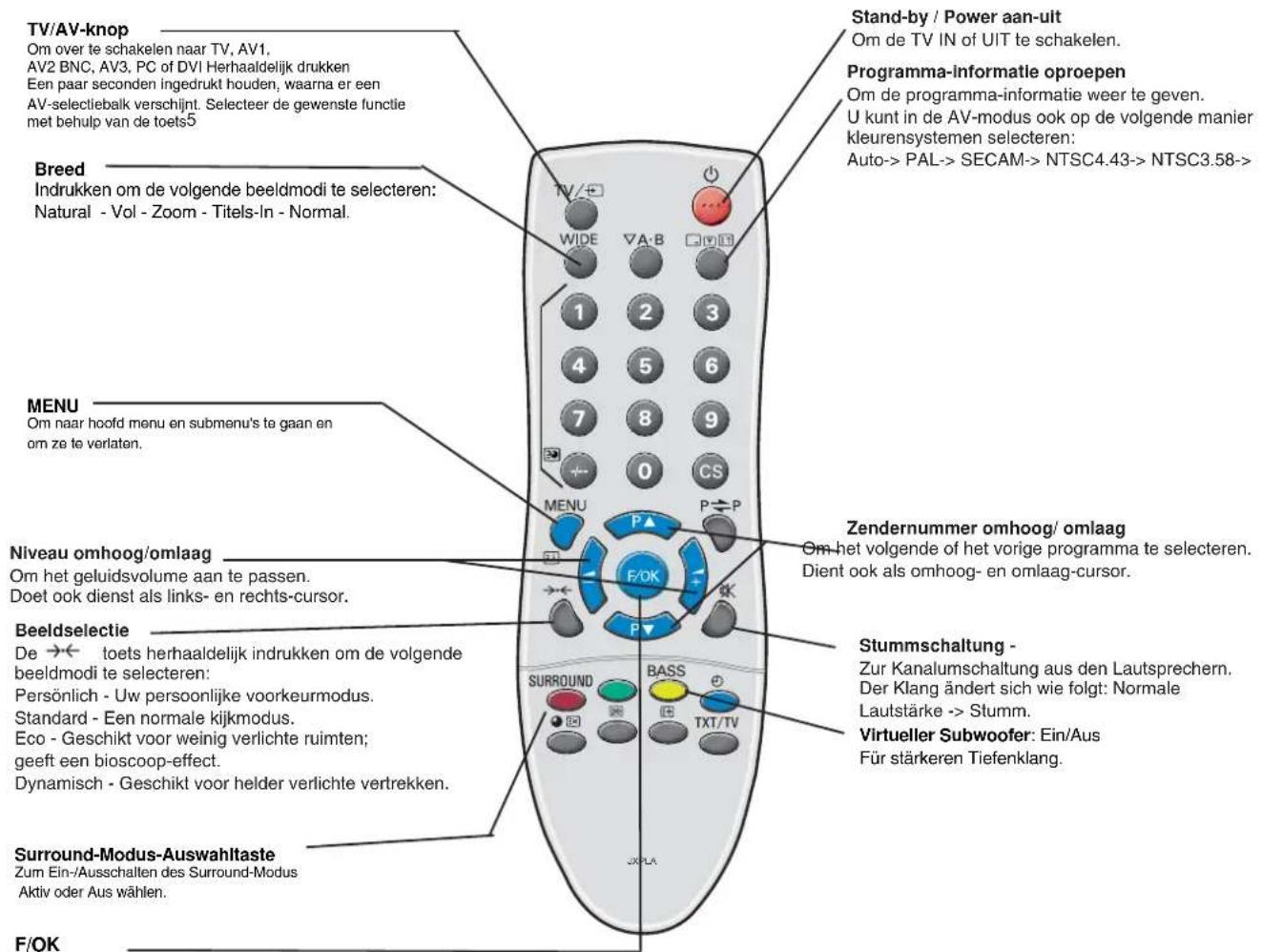

F/OK

Om een instelling in een menu op te slaan.

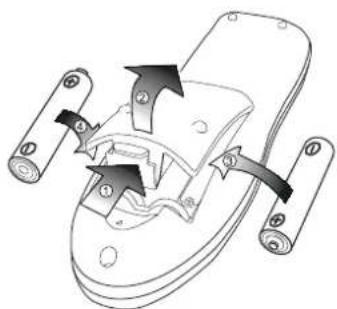

Stap 3: Installatie van de batterij voor afstandsbediening

Twee "AA" batterijen van 1,5 volt zodanig installeren dat de "+"- en "-"aanduidingen op de batterijen overeenstemmen met de "+"- en "-"aanduidingen in de eenheid voor afstandsbediening.

Bij dit Produkzt zich batterijen geleverd.
Wonneer deze leeg zich, moet u ze nicht weggooien maar inleven als KCA.

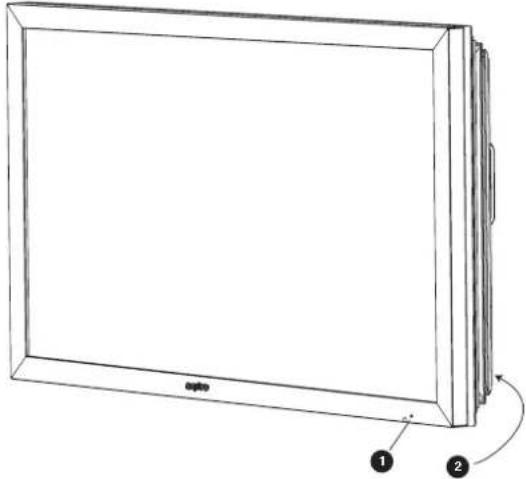

Bedieningsknoppen en menu's

1. De rode Standby-lamp van uw LCD-Monitor wijst op de aanwezigheid van stroom.

Standby in-/uitschakelen

Standby wordt gebruikt om het LCD-monitor korteijd uit te schaken. In standby is de television uitgeschakeld, maar staat er wel nog stroom op.

• Om de monitor op standby te zetten, drukt u op knop 4. De blauw stroomindicator gaat feller branden.
  Druk op een van de volgende toetsen om de TV vanuit stand-by in te schakelen: 4 toets, 5 ,6 toets, 0-9 Cijfertoetsen.

Wanneer de stroomverklikkerlamp knippert, de TV uitschaken met behulp van de Standby-schakelaar, de stroomkabel UIT de contactdoos trekken en contact zoeken met unsere Service-afdeling.

Dit is een teken dat het TV toestel in inwendige protectie gaat.

2.Bedieningsknoppen (Benedenhoek van dechterwand.)

Menu/F knop: roteren tussenvolume, contrast, helderheid, kleur, scherpte en menutaal
Invoer/OK knop: wisselen:tussen de stand AV1, RGB, AV2,AV3,DVI en PC.
e d knuppen: instellingen maar boven en beneden aan-passen.
4 knop: wisselen van de weergavestand waar de standby-stand. (om de LCD-monitor geheel uit te schakelen,要去 u de netstekker verwijderen)

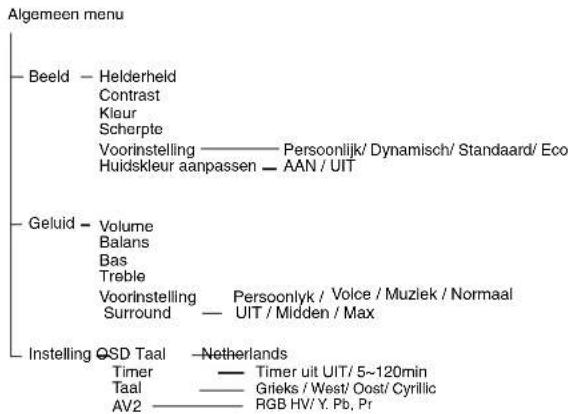

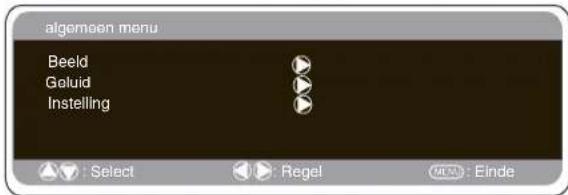

MENUWERKING

De meeste functies van uw LCD-monitor worden ingesteld via het menu, met behulp van de afstandsbediening.

Tijdens de menubediening kut u onderaan het scherm zien welke
functies u kut gebruiken,voor de navigatie door het menu.

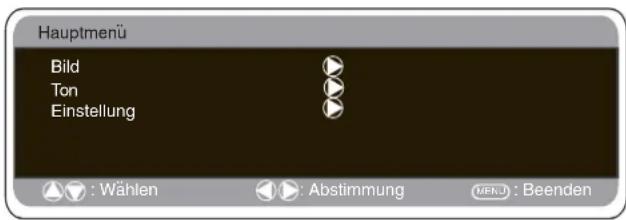

Druk op de toets u om het hoofdmenu op te roepen.

Om een submenu te selecteren drukt u op de toets 5 of6 en zodra het gewenstesubmenu oplicht, op de toets 1

Wanner u een submenu heeft ingesteld,kest u dit verlaten door op de toets MENU te drukken. Druk nogmaals op de toets MENU om het hoofdmenu te verlaten.

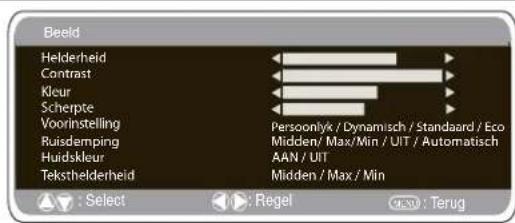

Beeldmenu

1. Druk op de toets MENU. Selecteer Beeld met de toets 5 of6.
   Druk op de toets 1 om het beeldmenu op te roepen.
   Stel de beeldinstellungen in�wuw eigen voorkeur.
2. Selecteer Helderheid, Contrast, Kleur en Scherpte met de toets
   5 of6 . Stel de gewenste niveaus in met de toets 1 of 2
3. Voorinstelling: Met de toets 1 of 2 kunt u uw "Persoonlijke" instelleningen selecteren, maar ook de instelleningen Dynamisch, Standaard of Eco (voor helderheid, contrast, kleur en scherpte).
4. Ruisdemping: Hiermee aunt u eventueel aanwezige beeldruis (korrelig beeld) verminderen. Selecteer Midden, Hoog, Auto, Laag of UIT met de toets 1 of 2
5. Huidskleur: Hiermee kurz u de weergave van de huidskleur verbeteren. Selecteer Aan of Uit met de toets1 of 2 Kleurtint: Is alleen beschikbaar wanneer NTSC-apparatuur is aangesloten.
6. Teksthelderheid: Dit kurz u instellen door Min, Midden of Max te selectoren met de toets 1 of 2
   Druk op de toets MENU om het beeldmenu te verlaten.
   Druk op de toets MENU om terug te kerenaar het hoofdmenu.Deze instellingen worden automatisch opgeslagen wanneer u het menu verlaat.Druk op de toets MENU om het menu te verlaten.

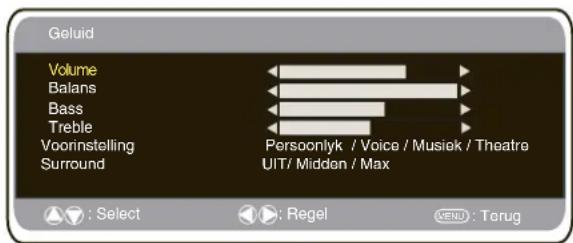

Geluidsmenu

Druk op de toets MENU en selecteer Geluidsmenu door op de toets 5 of 6 te drukken.

Druk op de toets 1 om het geluidsmenu op te roepen.

Selecteer de geluidsinstellungen en stel deze optimaal in voor uw kamer met behulp van de toets 5 of 6 en de toets1 of 2 . Geluidsinstelling: Selecteer Muziek, Stem, Theater of Persoonlijk met de toets 1 of 2

1. Surround: Selecteer met de toets 1 of 2 het gewenste niveau van surround-geluid: UIT, Midden of Max.

Druk op de toets MENU om het geluidsmenu te verlaten.

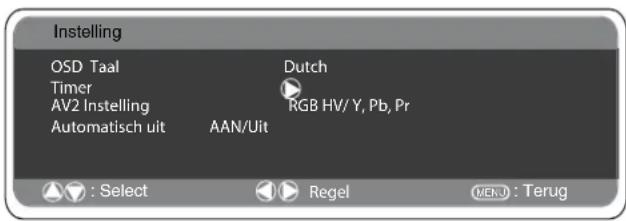

Installingenmenu

OSD-taal

Gebruik de toetsen 1 en2 om de gewenste OSD-taal in te stellen (Frans, Duits, Italiaans, Spaans, Netherlands). Druk op de toets MENU om te verlaten.

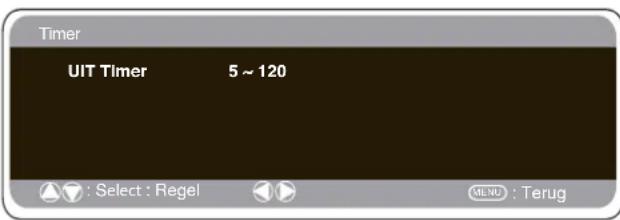

Uit-timer instelling

De Uit-timerzet deLCD-Monitor op stand-by wanner de geselecteerde tijd isverstreken.

Druk op de toets MENU. Selecteer Instelling met de toets 5 of 6 . Druk op de toets 1 om het instelingenmenu op te roepen.

Selecteer UIIT-Timer met de toets 5 of 6 ,Druk op de toetsen 1 om het menu op te roepen.

Druk op de toets 1 of 2 om deijd te wijzigen.
U(Int)knt deijd wijzigen in stappen van 5 minuten. De maximumtijd is 120 minutes.

Als u de uit-timer heeft ingesteld, dan verschijnt er een venster in de hoek van het schermzodra u op de infoeets drukt.

Tekstaal

Druk op de toets MENU. Selecteer Instelling met de toets 5 of 6
Druk op de toets 2 om het instelleningenmenu op te roepen.

Selecteer Tekstaal met de toets 5 of 6 .Druk de toets 1 of 2 om West, Oost, Grieks of Cyrillisch te selecteren.

Druk op de toets MENU om het instillingenmenu te verlaten.

WEST		EAST		GREEK		CYRILLIC
NEHS	RIBA	OBISH	OBEY	ENGLISH	FINNISH	POLISH	SLOVENIAN
SIHES	I ANA	ROMANIAN	HOSEBERMAN	GERMAN	DANISH	GERMAN	RUSSIAN
IRHS	RROOH	SVO ARIA	TRND	SWEDISH	HUNGARIAN	THO LETTISH
HCNER	SHRG	GERMAN	SLOVENIAN	ITALIAN	FRENCH
KHBU	DANISH			SLOVENIAN	TURKISH
PORTUGUESE				GREEK	C TRIVIA

AV2 Installing

Druk op de toets MENU. Selecteer Instelling met de toets 5 of 6 . Druk op de toets 8 om het instellingenmenu op te roepen. Selecteer AV2 met de toets 5 of 6 . Druk op de toets 1 of 2 om Y, Pb, Pr of RGB, H/V te selecteren. Druk op de toets MENU om het instellingenmenu te verlaten. Wijzigingen worden automatisch opgeslagen.

Menu-installingen pc

Sluit uw pc aan op ofwel PC-IN of RGBHV aan de achterkant van het toestel. Selecteer na het aansluiden de pc-modus of AV2 (RGBHV, die pagina 4 voor de instellingen van AV2-invoer) met de toets v van uw afstandsbediening. Het toestel worden dan een monitor voor de pc.

Wanneer u op MENU van de afstandsbediening drukt, verschijnt er een menuschemm waarmee u de instelleningen kurz aanpassen. Selecteer Beeld' met de toetsen 5 of 6 van de afstandsbedien ing om de beeldinstelingen aan te passen. Wanneer u op 1 drukt, verschijnt het volgeende menu:

Pas met de toetsen 1 en2 de helderheid en het contrast van het beeld aan.

Met Beeldpositie stelt u de weergave in op horizontal of vertical, Druk op de toets 1 om de submenu's op openen, aanpassen doet u met de toetsen 1 en2 van de afstandsbediening.

Met Video aanpassen kunt u de fase en de klok op het scherm aan passen. Wanneer he beeld onscherp of korrelig is, kunt u met deze functie het beeel helderde maker.Aanpassen doet u met de toetsen 1 en2 van de afstandsbediening.

Met Auto aanpassen past u met de het beeld automatisch aan. Hiermee worden bovenstaande instelleningen automatisch gewijzigd. U activeert de functie 'Auto aanpassen' ook met de toets [?] van de afstandsbediening.

Resolutie geeft de huidige resolutie van het beeld aan. Dit is alleen ter informatatie, u kunt deze instelling Niet wijzigen.

Witte toon: Gebruik 1 en 2 om de toon van het scherm aan passen, gebruik de witte toon Rood (R) / Groen (G) / Blauw (B). Hiermee past u past u de kleur van het beeld aan, u kut de weergave bijvoorbeeldmeer of minder rood makemet de toetsen 1 en 2

De binnenlandse resolutie worden gebruikt wanner de pc WXGA 1366 x 768 kan uitvoeren.De instelling van uw monitor kan worden gewijzig od het XGA/WXGA-signaal te ontvangen. Dit doet u met de toetsen1 en 2 .Zodra het signala is geselecteerd, worden de intelligen opgeslagen door de monitor uit te schakenen met de standby-knop.

Menu-installingen pc

Als de functie Spaarstand AAN staat dan gaat de LCD-Monitor na 1 minuut in de spaarstand staan als er geen signal wordt gedetecteer. Het LED lampje worden blauw om aan te given dat het toestel op standby staat. De LCD-Monitor gaat automatisch weeraan wanner er een signal worden gedetecteer. Gebruik de knoppen1 of 2 buttons om AAN of UIT te selecteren.Druk tweeemaal op de menuknap om de energiebesparing te initieren.

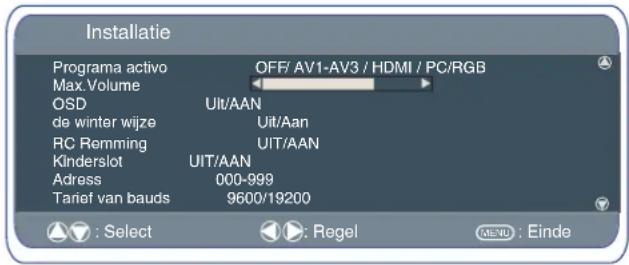

Installati菜单

Met deze LCD-monitor=kunt u het volgende instellen:

Instelprocedure

1. Houd de toets groen op de afstandsbediening ingedrukt en dan op de knop 5 op de LCD-monitor.
2. Druk op de toets 5 of 6 om de Installatiefunctie te selecteren en de toetsen 1 of 2 omussen de functies te wisselen.

■Programma AAN

SelecteerprogrammaAAN met de toets 5 of6,selecteer degewenste programmapositie met behulp van de toetsen 1 of2

OFF/AV1/RGB/AV2/AV3/DVI/PC

Druk op de toets Menu om het menu te verlaten.

Max-volume

Max. volume selecteren met de 5 of 6 toets, de 1 of 2 toetsen gebruiken om het maximum volume in te stellen.

■QSD

Selecteer OSD gebruikend 5 of 6 dichtknopen, selecteren BIJ/VAN het gebruiken van de 1 of 2 knopen. Wanner u UIT selecteer, worden OSD gedeactiveerd. OSD werk instellen: druk op de groene knop van de afstandsbediening en houd deze ingedrukt om waar湃 het installationemtu te gaan en 'OSD AAN' te selecteren.

■ Wintermodus

Deze functie kan worden geactiveerd om de beeldprestaties te garanderen wanner de LCD-monitor worden gebruikt bij een koude omgeveingstemperatuur, ongeveer 38^/4^ of lager.

Gebruik de knuppen 5 of 6 om de wintermodus te selecteren Zodra deze is gemarkeeerd,kest u AAN of UIT selecteren door te drukken op de knop 2

Belangrijk: U mag de AC-kabel Niet loskoppelen als het toestel aanstaat in de wintermodus. In de winterstand is het stroomverbruik hoger dan in de normale standby stand. Dit komt door het verwarmingscircuit. We raden u stellig aan om de winterstand uit te schaken wonneer de omgevingstemperatuur hoger is dan 4^

■ Vergrendeling afstandsbediening

U kunt voorkomen dat de afstandsbediening por ongeluk worden ingedrukt door Uitgezochtte Remming te selecteren RC gebruikend de 5 of 6 knoop. Druk knoop 1 of 2 . of WEG te

selecteren. Wanner de afstandsbediening is vergrendeld en er een knop van de afstandsbediening worden ingedrukt, verschijnt er een vergrendelsymbool op het scherm.

Om de afstandsbediening wee ter ontrendelen, drukt u langer op de groene knop en selecteert Afstandsbediening vergrendelen UIT.

■ Kinderslot

U kunt ongewenste bediening van de LCD-monitor via de koppen aan de onderste rand van de monitor voorkomen. Selecteer Instelling met de toets 5 of 6 . Druk op de toets 1 om het instelingenmenu op te roepen.

Wanner de stroomvoorziening worden onderbroken, worden deze functie geannuleerd.

Installingen RS232C

Deze monitor kan worden ingesteld via de RS232C-aansluiting met behulp van de juiste computer-/besturingsopdrachten.

ONDERDEEL SPECIFICATIE
Synchroon	Asynchronon
Overdrachtssnelheid:	9600 / 19200
Datalengte	8 bit
Pariteit Geen
Stopbit	1
Doorstroombesturing	Geen

Serie-interface specificatie

Overdrachtsspecificatie

1. Overdrachtssnelheid: de initiete instelwaarde is 19200

2. De overdrachtssnelheid kan in de servicestand worden

veranderd.via het installationenu worden veranderd (zie hieronder).

Aansluiting

Voor een verbinding:tussen een computer en de LCD-monitor moet de aangewezen RS-232Cseriekabel worden gebruikt.

Communicatievoorschriften

De tv-opdracht worden gedefiniereed door een opdracht / een regel die begint met "C" en eindigt met een wagenterugloop (0 x 0 D).

r zijntwee soorten opdrachten:

Functuieitvoering opdracht b.v., Co5[CR] (table op pagina 64)
Statusbericht opdrachten b.v. "CR0 [CR] (zie tabel'op pagina 64)

Schemadres in RS232-stand instellen

Druk op de groene toets op de afstandsbediening en houd deze gedurende 5 seconden ingedrukt voor toegang tot de Installatie stand.

Eennieuw schermverschiint.

Elk scherm kan van een specifiek adres worden voorzien, bij voorbeeld 007, waarmee het scherm individuelen bediend kan worden zonder invloed te hebben op andere computergestuurde schermen.

Adresformaat opdracht

De adresaformataat opdracht worden gebrukt voor het bedienden van meerdere schermen vanaf een computer via de RS232C opdrachtregel. Als u het schermadres op '000' instellt dan reageert

net houit op een adresopdracht van de computer.
Als het adres van de computer 'FFF' is dan voeren alle schermen de opdracht uit.

De adresformaat opdracht worden gedefiniereed door een opdracht, een regel,

die met 'A' begint en eindigt met een wagenterugloop (0 x 0D). Het scherm begint te decoderen na de ontvangst van een wagen terugloop (0x0D).
Een adres worden aan een bedieningsopdracht toegevoegd (zelfde als een adresopdracht).

Voorbeeld:

Functieuitvoering opdracht:

"A001C05" [CR]"betekent dat het adres 001 en de bedieningsop dracht C05 is.

"A001CR0"[CR] betekent dat het adres 001 en de opdracht CR0 is. Het scherm kan zijn eigendirees in het optiemenu van het installatione instellen (zie hierboven). Het adresbereik is 000 - 999. Het standaardadres is

000.

De transmissiesnelheid geeft het system voor de overdrachtssnel heid van de gegevens van de computer maar de tv-schemen aan.

Selectie van het beeldformataat

Schemopties

Er bestaan meerere transmissieformaten met verschillende beeldverhoudingen, bijv. 4:3,16:9, en videoformaten zoals letterbox.

De WIDE-toets herhaaldelijk indrukken om uw gewenste instelling te selecteren.

Bij een hoge resolutie (720p / 1080i) YPbPr of DVI blijft het beeld vaststaan op beeldformataat 16:9 (volledig scherm). Dit formaat mag nicht worden gewijzigd.

Natural

4:3 16:9		Letterbox Video
Dit rekt het beeld horizontaal uiz zodal het scherm wordt gewuld. Het beeld is meer uitzegakt aan de kannten.	Het beeld vult het scherm en haeft de juiste verhoudingen.	De zwarte balken boven- en onderaan bijnen an het beeld wordt in die hoogte samengedruxt om zich aan te passen aan het beedgebied.

Zoom

4:3 16:9		Letterbox Video
De juiste beeldbreede worden behonden maar de boven- en onderkant af.	Zoomtlichtjes in en snijdt de boven- en onderkant af.	De zwarte balken boven- en onderaan zichkleiner en het.beed wordt in de hoopte Lichtjes samongodrukt.

Ondertiteling

4:3 16:9		Letterbox Video
TITITEN KREFFEN	TITLEEN KREFFEN	TITLEEN KREFFEN
Zaals Zoom (16:9)maar de onderkantword nog meer samengedrukt omervoort te zorgendat de ontdTitelts zichtaar blijven.	Zaals Zoom (16:9)maar de onderkantword nog meer samengedrukt omervoort te zorgendat de ontdTitelts zichtaar blijven.	Zaals Zoom (16:9)maar de onderkantword nogmeer samengedrukt omervoort te zorgendat de ontdTelts zichtaar blijven.

Volledig beeld

4:3 16:9		Letterbox Video
Het volledige scherm worden gevuld. Het beeld worden in de bredte urtgerekl.	Het volledige scherm worden gevuld met de juiste beeldratio.	Er zijn Zwarte balken aanwezig boven- en onderaan en het beeld worden in de hoogto samongedrukt.

■ Normaal

4:3 16:9		Letterbox Video
De juiste ratiowordt behoudenmot zwarte balkaan aan de linker- enrechtenkant.	Zwarte balken linksen rechts, beeldwordt in de hoogteuitgerekt.	Zwarte balkenlinks, rechts,boven- enonderaan.

Specifications

Algemene specifica

Stroomvoorzieening 100~240V,50Hz/60Hz

Kleursystem

PAL NTSC 3.5, SECAM

AV-uitgang

Invoer: Compositietvideo, RGB (5V RGB met 5V sync waar pin 14)en audio-L/R

Uitvoer:Compositietvideo,Audiouit L/R

AV2:BNC

Invoor:RGB, H en V/Y, Pb, Pr en audio-L/R

Uitvoer: RGB, Hen V/Y Pb, Pr

AV3:BNC

Invoer:: Composietvideo

Uitvoer: Compositietvideo

Audio monitor uiit : CINCH L/R

DVI-ingang: DVI-D groepsstandaard

PC ingang: Mini D-SUB 15 Pin en audio 3,5 mm

Seriele poort: RS232C: Ingang /uitgang

PD-NET: 25pin

Contrastverhodiuming 1500:1

Schermformaat (inches) 42^ / 107 cm

(diagonal gemeten beeld)

Weergaveresolutie

1366x

768

(WXGA)

Kijkhoeken H:178°, V:178°

Afmetingen (BxHxD mm) 1027 x 620 x 167.5

Gewicht (kg) 40.7

Tips

GEEN BEELD, GEEN GELUID
- Controller of de stekker in het stopcontact is gestoken.
- Conroleer of de monitor Niet op standby staat.
SLECHT BEELD. MAAR GOED GELUID
- HELDERHEID/CONTRAST afstellen (te laag).
■ GEEN KLEUR, MAAR GOED BEELD
- De KLEUR afstellen.
FIJN-AFSTEMMING afstellen.
Wordt hetprogramma in kleuruitgezonden?
DE AFSTANDSBEDIENING WERKT NIET
- Controller of de batterijen juist zich geplaatst
- Controller of de batterijen nog vol+zijn
- Controller of de afstandsbediening Niet is vergrendeld
GOED BEELD, MAAR GEEN GELUID
- Controller of de externe speakers juist waar aangesloten
- Controller de fijnafstemming van de externe apparatuur
- Controller of het volume niet op 0 of stil staat

①
