42SRE1 - Monitor SANYO - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Marke	Sanyo
Modell	42SRE1
Bildschirmgröße	42 Zoll (107 cm)
Auflösung	1366 x 768 (WXGA)
Kontrastverhältnis	1000:1
Betrachtungswinkel	H:178°, V:178°
Stromversorgung	220~240 V, 50 Hz
Abmessungen (ohne Standfuß)	1032 x 625 x 126,5 mm
Abmessungen (mit Standfuß)	1032 x 683 x 340 mm
Gewicht (ohne Standfuß)	20 kg
Gewicht (mit Standfuß)	21 kg
Anschlüsse	AV1 (Scart), AV2 (BNC RGB/YUV), AV3 (BNC Composite), DVI-D, PC (Mini D-SUB 15), Audio, RS232C
Farbsysteme	PAL/SECAM/NTSC 3.58
Audioausgang	2 x 6 W
Hauptfunktionen	OSD-Menü, Bild-/Toneinstellungen, Bildmodi (16:9, 4:3 usw.), Standby-Modus, Energiesparmodus, Fernbedienungs- und Kindersicherung, Wintermodus
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen, feuchtes Tuch verwenden, Gehäuse nicht öffnen
Sicherheit	Erdung erforderlich, Abstand 5 cm von der Wand und 10 cm oben und seitlich, Lüftung nicht blockieren
Ersatzteile und Reparierbarkeit	Sicherung BS1362 5A austauschbar, Reparatur nur durch autorisierten Techniker
Allgemeine Informationen	Anleitung in mehreren Sprachen, Recycling am Ende der Lebensdauer

Häufig gestellte Fragen - 42SRE1 SANYO

Wie schließe ich den Monitor an einen PC an?

Verwenden Sie den PC-IN-Anschluss (Mini D-SUB 15-polig) oder den DVI-D-Anschluss. Wählen Sie dann mit der TV/AV-Taste der Fernbedienung den PC- oder DVI-Modus. Stellen Sie sicher, dass die PC-Auflösung kompatibel ist (1366 x 768 empfohlen).

Was tun, wenn die Bildqualität schlecht ist?

Stellen Sie die Helligkeit und den Kontrast im Bildmenü ein. Passen Sie ggf. die Farbe an. Überprüfen Sie die Kabelverbindungen. Sie können auch die Funktion Rauschunterdrückung im Menü verwenden.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie zuerst, ob die Batterien richtig eingelegt und in gutem Zustand sind. Stellen Sie sicher, dass die Funktion Fernbedienungssperre nicht im Installationsmenü aktiviert ist. Wenn das Problem weiterhin besteht, schalten Sie den Monitor aus und wieder ein.

Warum gibt es keinen Ton?

Überprüfen Sie, ob die Lautstärke nicht stummgeschaltet ist. Stellen Sie sicher, dass externe Lautsprecher (falls verwendet) richtig angeschlossen sind. Überprüfen Sie die Verbindungen externer Geräte. Die Lautstärkeeinstellung befindet sich im Tonmenü.

Wie versetze ich den Monitor in den Standby-Modus?

Drücken Sie die Standby-Taste der Fernbedienung oder die Ein-/Aus-Taste am Monitor. Um den Standby-Modus zu verlassen, drücken Sie eine beliebige Taste der Fernbedienung oder die Ein-/Aus-Taste. Ziehen Sie das Netzkabel für eine vollständige Trennung.

Wie ändere ich das Bildformat?

Drücken Sie die WIDE-Taste der Fernbedienung, um die verfügbaren Formate durchzublättern: 16:9, 4:3, 14:9, Zoom usw. Die Optionen variieren je nach Eingangsquelle. Sie können auch im Bildmenü anpassen.

Wie aktiviere ich die Kindersicherung?

Im Installations-Menü wählen Sie die Option Kindersicherung und aktivieren Sie sie. Dies verhindert die Nutzung der Monitortasten. Zum Deaktivieren schließen Sie den Monitor nach dem Trennen vom Stromnetz wieder an.

Was tun bei Kondensation auf dem Bildschirm?

Verwenden Sie den Monitor nicht unmittelbar nach einem starken Temperaturwechsel. Warten Sie, bis die Kondensation von selbst verschwindet. Um dies zu vermeiden, stellen Sie das Gerät nicht in eine feuchte Umgebung.

Wie reinige ich den LCD-Bildschirm?

Ziehen Sie zuerst den Netzstecker des Monitors. Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch (nur Wasser). Tragen Sie niemals flüssige Reinigungsmittel oder Aerosole direkt auf den Bildschirm auf. Wischen Sie vorsichtig ab.

Was bedeutet die blinkende blaue Anzeige?

Eine blinkende blaue Anzeige zeigt an, dass der interne Schutz aktiviert wurde. Schalten Sie den Monitor mit dem Standby-Schalter aus, ziehen Sie das Netzkabel und wenden Sie sich an den autorisierten Kundendienst.

BEDIENUNGSANLEITUNG 42SRE1 SANYO

Lesen Sie diese Anleitungitte aufmerksam durch, bevor Sie Ihren LCD- Monitor in Betriebnehmen. Wir wünschen Ihnen viel Freude mit Imrem neuen Gerat.

ACHTUNG: Bite lesen und zu ihrer Sicherheit aufbewahren. Dieses Gerat wurde so konstruiert und hergestellt, daß ihre personliche Sicherheit gewährleistet ist. Unsachgemäß Gerbrauch kann jeder zu elektrischem Schlag oder zu Feuergefahr führen. Beachten Sie die folgenden Grundregeln für den Anschluß, den Gerbrauch und die Wartung, um die in diesen Monitor eingebauten Schutzvorrichtungen nicht außer Kraft zu setzen.

Anschluß / Gebrauch

Stellen Sie keine Gegenstände auf das Netzkabel. Bringen Sie den LCD-Monitor so an, dass Personen nicht über das Netzkabel stolpern oder es beschädigten können.

Steckdosen und Verlangerungskabel durren wegen der damit verbundenen Stromschlagund Feuergefahr niemals uberbelastet werden.

Eine geeignete Steckdose muss in der Nähe

des Monitors leicht zuganglich sein.

Betreiben Sie den LCD-Monitor nicht in der Höhe von Wärmequellen, wie Heizkörpern, Heizluften, Heizöfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern).

Stellen Sie den LCD-Monitor nicht auf unstabilen Ständern, Regalen oder Tischen auf. Beim Umkippen oder Fallen konnten Personen verletzt und der Monitor beschädigt werden. Ihr Handler kann Ohnene eine geeignete Wandmontagehalterung empfehlen. Für diesen Modell ist ein besonderer Wandmontagebausatz erhältlich.

Stellen Sie keine Gegenstände auf das Netzkabel. Bringen Sie den LCD-Monitor so an, dass Personen nicht über das Netzkabel stolpern oder es beschädigten konnen.

Der LCD-Monitor darf nur an der auf dem Gerät oder in der

Bedienungsanleitung angegebenen Spanningsquelle

angeschlossen werden. Falls Sie sich über die Art Ihrer

Stromversorgung nicht im klaren sind, wenden Sie sichitte an

Ihren Stromversorger.

Zur zusätzlichen Sicherheit sollte der LCD-Monitor nach Möglichkeit über ein zugelassenes Erdschlussschutzgerät betrieben werden.

WARNING: Zur Vermeidung von Verletzungsgefahren muss der LCD-Monitor unter Bechtung der Herstellerinstallationsanleitung sicher an der Wand befestigt werden.

Wichtig.

Das Gerat muss geerdet werden.

Das Gerät ist erst nach dem Ziehen des Netzsteckers vollständig von der Netzspannung getrennt. Der Geräteinstallateur muss dazu darauf sorgen, dass der wasserdichte Inline-Stecker weniger zugänglich ist.

Der LCD-Monitorarfndnichtunmittelbarnachemübergvongeier eikelten inenea warmeRaumumgebungbenutzwerden,daseshierbei zu Kondensationsvorgangenkommen Kann, die zu Feuer,StromschlagenoderanderenGefahrenfuhrenkonnen.Vor einerReingigungdesMonitorsistderNetzsteckerausderSteckdosezuziehen.

Der Monitor darf nicht in der Nähe offener Flammen angebracht werden. In seiner Nähe darf auch kein offenes Feuer verwendet werden. Diese LCD-Monitor darf weiter eingebauut noch umbaut werden, da eine darauf beim Betrieb entstehende Hitzeentwicklung seine Lebensdauer verkurzten wurde.

Der LCD-Monitor besteht einen rückwärten Wandabstand von mindestens 5 cm und jeweils mindestens 10 cm Belüftungsabstand an seiner rechten, linken und oberen Seite.

Bei der Montage sind stets die empfohlenen Halterungen mit dem erforderlichen Zubehor zu verwenden.

Verwenden Sie zur Säuberung des LCD-Monitors keine Flüssigreiniger oder Sprays. Die Reinigung kann mit einem leicht angefeuchteten Tuch vorgenommen werden.

Wichtig:

DIESES PRODUKT MUSS GEERDET WERDEN.

Dieses Gerät verfügbar über ein zugelassenes Netzkabel und einen genehmigten, versiegelten Netzstecker. Zum Wechseln einer Sicherung in dieser Art von Stecker gehen Sie vor wie folgt:

1. Sicherungsabdeckung abnehmer und Sicherung entfern.

2. Eine neue Sicherung einsetzen (BS1362 13 A mit ASTA- oder BSI-Zulassung).

3. Sicherstellen, dass die Sicherungsbdeckung korrekt wieder aufgesetzt wird.

Wenn die Sicherungsabdeckung verloren Goes oder beschädigt wird, daß der Stecker NICT mehr verwendet werden, sondern ist durch einen neuen, Funktionstüchtigen Stecker zu ersetzen.

Wenn der installierte Stecker nicht in ihre Steckdosen passst, sollte er abgeschritten und durch einen geeigneten Stecker ersetzt werden. Enthalt der Netzstecker eine Sicherung, sollte diese für 13 A ausgelegt und korrekt eingesetzt sein. Bei Verwendung eines Steckers ohne Sicherung sollte die Sicherung am Verteilerkasten für maximal 13 A ausgelegt sein.

Hinweis: Der abgeschnittene Stecker muss sicher entsorgt werden, um die Gefahr von Stromschlagen bei versehentlichem Einstecken in eine 13-A-Steckdose zu vermeiden.

Die Drahte des Netzkabels sind nach folgendem System farblich gekennzeichnet:

Blau -Nulleiter

Braun ----> Stromfuhrrend

Grün und Gelb --->Erde

1. Der blaue Draht muss mit dem Anschluss verbunden werden, der mit dem Buchstaben, N' oder in SCHWARZ gekennzeichnet ist.

2. Der braune Draht muss mit dem Anschluss verbunden werden, der mit dem Buchstaben, L' oder in ROT gekennzeichnet ist.

3. Der grün-gelbe Draht muss mit dem Anschluss verbunden werden, der mit dem Buchstaben, E' oder in GRÜN bzw. GRÜN und GELB gekennzeichnet ist

Vor Wiederaufsetzen der Steckerabdeckung sollenn Sie sicherstellen, dass die Zugentlastungsschelle die Ummantelung greift, nicht nur die einzelnen Drahte.

Versuchen Sie nicht, die Sicherheitsvorrichtungen des geerdeten Steckers zu umgehen.

DIESES GERÄT IST NUR DANN KOMPLETT VOM NETZ GETRENNT, WENN SIE DAS NETZKABEL AUS DER STECKDOSE GEZOGEN HABEN.

DER INSTALLATEUR MUSS SICHERSTellen, DASS DAS NETZKABEL LEICHT ZUGANGLICH IST.

Wichtige Informationen zum Thema Recycling.

Ihr SANYO Produkt wurde entworfen und hergestellt mit qualitatv hochwertigen Materialien und Komponenten, die recycliert und wiederverwendet werden können.

Dieses Symbol bedeutet, daß elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer von Hausmüll getrennt entsorgt werden sollen.

In der Europäischen Union gibt es entsprechicedliche Sammelsysteme für gebrauchte Elektrik- und Elektronikgeräte.

Helfen Sie unsitte, die Umwelt zu erhalten, in der wir leben!

Dieses Symbol und das Recyclingsystem finden lediglich in den EU-Staaten Anwendung und nicht in anderen Ländern der Welt.

Wartung

Ihr LCD-Monitor ist voll transistorisiert und enthalt keine vom Benutzer zu wartenden Teile.

Sie)durrenf dieRückwanddesLCD-monitorsnichtselberentfernen.

Der Apparat arbeitet mit hohen Spannungen und konnte Sachen beschädigen oder)sogar Menschen gefährden. Überlassen Si alle erforderlichen Reparaturen und Servicearbeiten einem autorisierten Servicetechniker.

Dieser wird ausschließlich solche Ersatsteile verwenden, welche dieselben Sicherheitsanforderungen erfullen wie die Originalteile.

Die Verwendung von Original-Ersatzteilen kann Brände, elektrischen Schlag und andere Gefährdungen verhindern.

Ziehen Sie in den folgenden Fällen den Stecker aus der Steckdose, und übergeben Sie den LCD-Monitor qualifizierten Fachkräften zur Wartung:

■ wenn das Anschlußkabel oder der Stecker beschädigt ist.
■ wenn eine Flüssigkeit in den LCD-Monitor gelangt ist.
■ wenn der LCD-Monitor Regen oder Wasser ausgesetzt war.
■ wenn der LCD-Monitor heruntergefallen oder das Gehäuse beschädigt ist.
■ wenn sich die Leistung des LCD-Monitor erheblich verändert.
■ wenn derMonitorTOTz Befolgung der Bedienungsanleitung nicht normal lauft.

Regeln Sie nur die Funktionen, die in der Bedienungsanleitung besteht werden. Unsachgemäß Einstellungen anderer Funktionen konnen zu einer Beschädigung des Gerätes führen. Dies erfordert oft umfangreiche Reparaturen von einem qualifizierten Techniker, um den normalen Betrieb des Monitors wieder herzustellen.

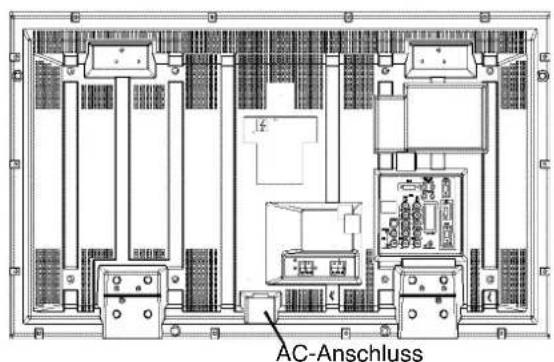

Schritt:1Netzanschluss

Monitor nach Bedarf mit VGA-, BNC- und SCART-Steckern

verbinden.

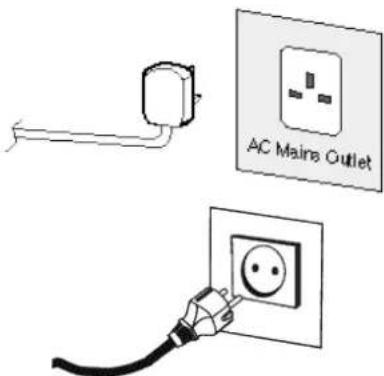

1. Integrieren Stromstecker mit dem Netzeingang an der Rückseite des LCD-Monitors verbinden (siehe Abbildung oben).
2. Stromkabel des LCD-Monitors an eine Wandsteckdose anschließen.

WARNING! Beim Betrieb these Monitors werden hohe elektrische Spannungen verwendet. Der Monitor darf nur durch qualifizierte Techniker geöffnet werden.

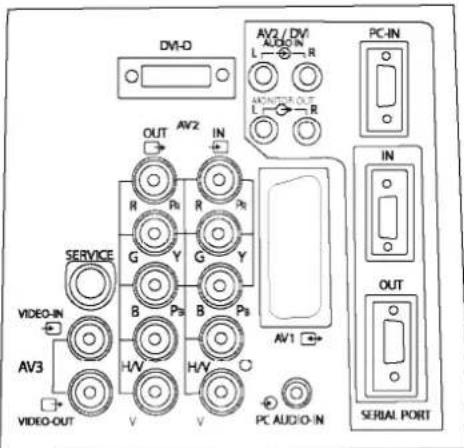

Schritt:2 Anschlisse

Da sich these Gerät nicht über einen Hauptschalter ein-/ausschalten lasst, stellen Sieitte sicher, dass der Netzstecker leichtzuganglich ist.
Der LCD-Monitor ist für eine (AC) Netzspannung von 220~240V, 50Hz ausgelegt. Zum vollkommenen Trennen vom Netz oder bei Nichtgebrauch des Gerätes über einen längeren Zeitraum wird das Abziehen des Netzsteckers aus der Steckdose empfohlen.
Verwenden Sie das Stromkabel, das in Ihrer Region mit dem Monitor ausgeliefert wird.

1. Achtung: Um Verletzungen zu vermeiden, muss der Monitor unter

Einhaltung der Vorschriften des Herstellers sicher an der Wand befestigt werden."

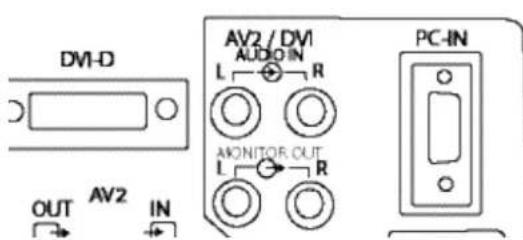

AuswahlderEingange

Zum Umschalten zwischen den Modi TV, AV1, RGB, AV2 RGB H/V oder Y, Pb, Pr, AV3, DVI oder PC drücken Sie mehrmals die TV/AV-Taste auf ihrer Fernbedienung. Oder halten Sie diese Taste eine Sekunden gedrückt, um ein Auswahmen aufzurufen, und wahlen Sie mit den Tasten ▲ oder ▼ den gewünschten Modus aus.

1.AV1

SCART-Anschluss

2.RGB

TTL-Eingang (5V RGB-Signale) zum SCART-Anschluss"

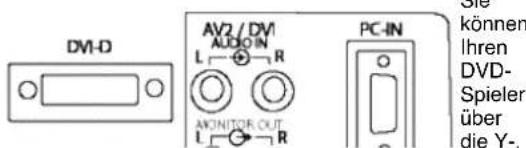

1. Y, Pb, Pr-Eingange(AV2)

Dieser LCD-Monitor verfügt über Y-, Pb-, Pr- und RGB-H/V-Eingänge.

Pb- oder Pr-Eingänge anstatt mit einem SCART-Kabel anschließen. Dadurch wird High Definition in Analogue-Component-Form unterstützen RGB-H/V kann als PC-Eingang über den BNC-Anschluss verwendet werden.

Beide Optionen unterstützen eine Vielzahl von Auflösungen (Seite 62).

1. AV3

Eingang Luminanzsignal (CVBS)

AV3OUT dient als Ausgang fur das FBAS-Signal von VIDEO IN

Schritt : 3 Einlagen der Batterien für die Fernbedienung

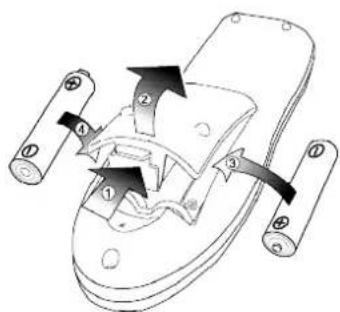

Lagen Sie zwei 1,5 Volt Batterien (Typ "AA") ein und acht den Sie darauf, dass die "+" und "-" Markierungen auf den Batterien den "+" und "-" Markierungen auf der Inneseite der Fernbedienung entsprechen.

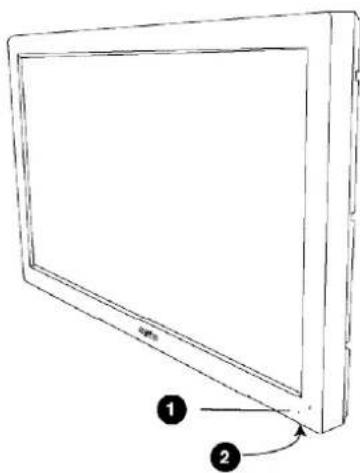

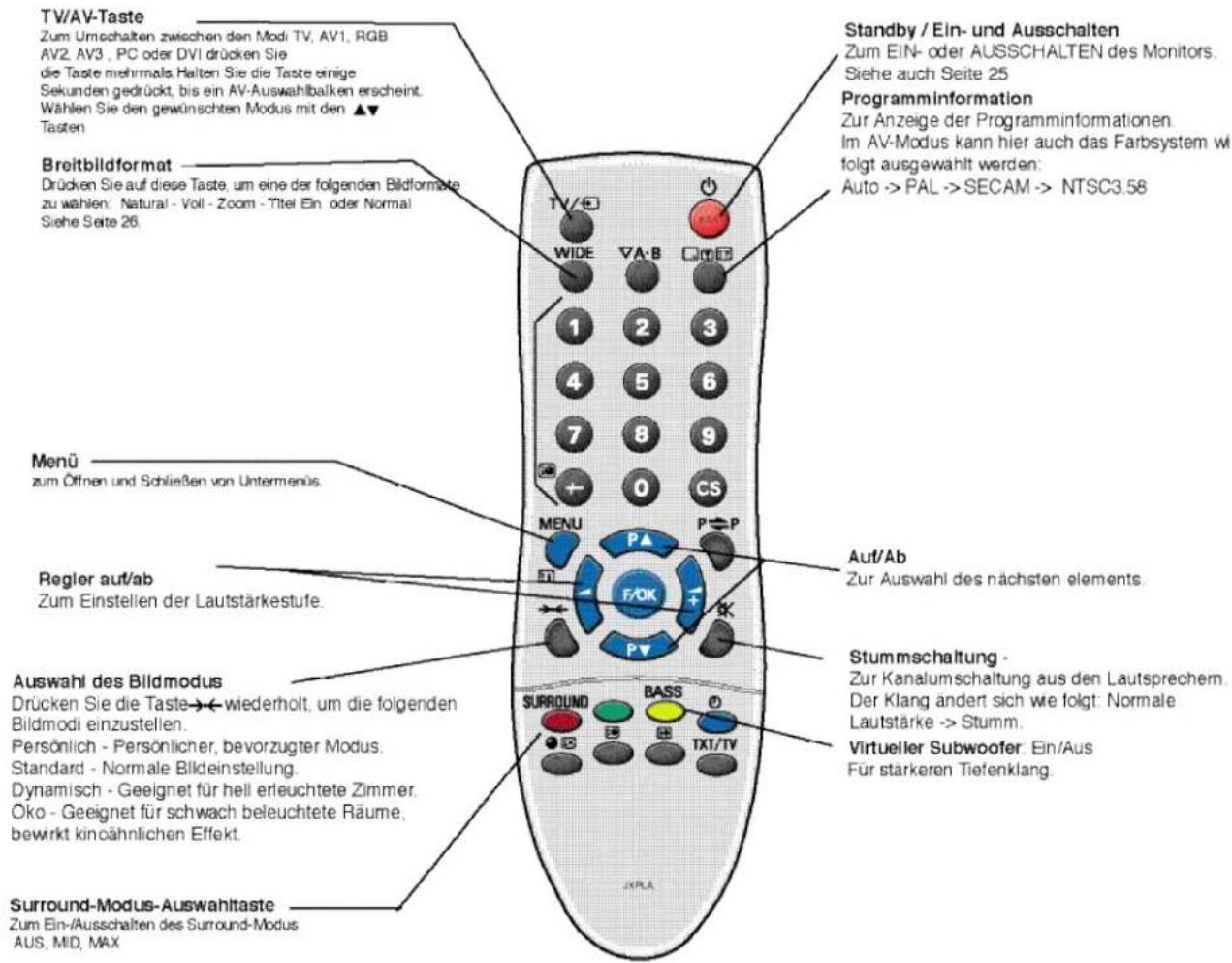

Bedierungselemente / Anschlüsse

1. Die rote Standby-Leuche des Gerätes besteht die vorhandene Stromversorgung an.

Schalten in den/aus dem Standby-Modus

Der Standby-Modus wird benutzt, wenn der LCD-Monitor für kurze Zeit ausgeschaltet werden soll. Im Standby-Modus ist das LCD-Monitor ausgeschaltet, wird aber immer noch mit Strom versorgt.

• Drücken Sie die Taste , um den Monitor in den Standby-Modus zu schalten. Die blau LED-Anzeige leuchtet heller.
  Um der LCD-Monitor im Bereitschaftsbetrieb einschalten, druck en Sie eine der folgenden Tasten auf der Fernbedienung: 0, P▲, PV, 0-9.

Beim Blinken der Stromversorgungs-Anzeige das Gerä am Standby-Schalter ausschalten, Netzkabel aus der Steckdose abziehen und unseren Kundendienst informieren.
These Warning ist das Zeichen damit, daß die Einschalt-Sicherungsfunktion theses Fernsehgeräts nun eingeschaltet ist.

2. Bedienungselemente (Unterkante des Gehäuses)

Menu/F: Zum Wechseln zwischen Kontrast, Helligkeit, Farbe, Scharfe und Menusprüche (die Taste F/OK auf der Fernbedienung hat die gleiche Funktion).

Input/OK: Zum Umschalten zwischen den Modi TV, AV1, RGB, AV2, AV3, DVI und PC.

:ZumAuswahldesnachstenodervigenProgramms.

: Zum Umschalten von Betrieb zu Standby (zum volligen Ausschalten muss der Monitor vom Netz getrennt werden). Viele Funktionen Ihres Fernsehgeräts werden über die Menufunktion bedient.

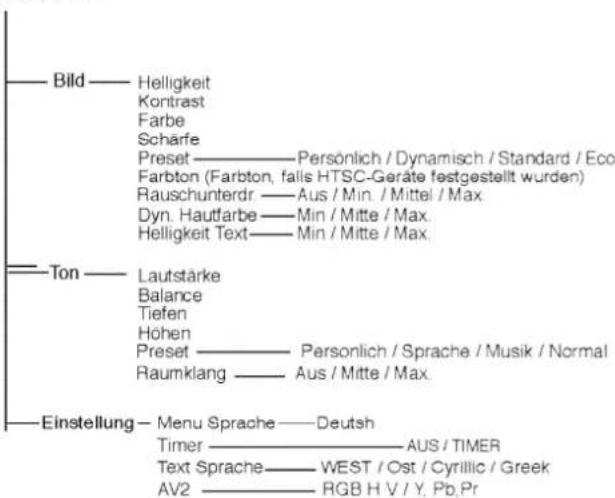

MENÜBETRIEB

Wenn Sie die Menübedienung aufrufen, wird unter auf dem LCD Monitor angezeigt, welche Bedientasten zur Verfugung stehen. Zum Aufrufen des Hauptmenü die Taste u drücken.

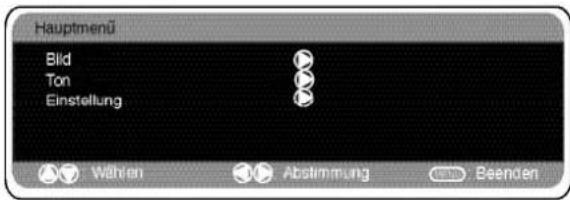

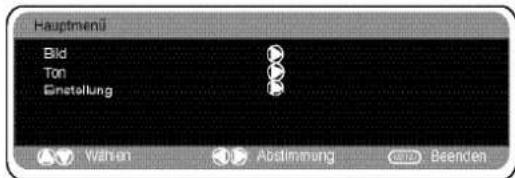

Hauptmenü

Die Auswahl der Untermenus erfolgt über die Taste oder und Drucken von + + sobald das gewünschte Untermenu markiert ist.

Nachdem Sie die gewünschten Einstellungen im Untermenü vorgenommen haben, können Sie das Untermenü verlassen, indem Sie die MENÜ-Taste drücken. Durch erneutes Drucken der MENÜ-Taste verlassen Sie auch das Hauptmenü.

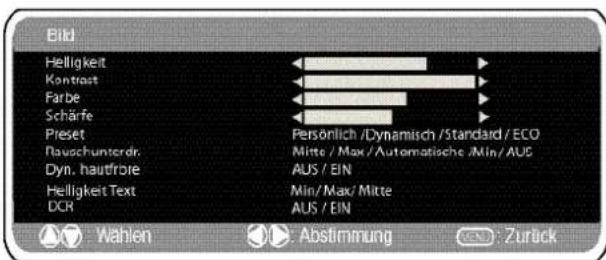

Bild-Menu

1. Drücken Sie die MENU-Taste. Gehen Sie anhand der Taste ▲ oder zum Bild-Menu. Zur Bestätigung die Taste + drucken. Stellen Sie das Bild auf ihre persönlichen Präferenzen ein. 2. Anhand der Tasten ▲ oder▼ konnen Sie die Heiligkeit, den Kontrast, die Farbe und die Bildschärfe einstehen. Nehmen Sie anhand der Tasten + oder - die gewünschten Einstellungen vor.

2. Preset : Anhand der Taten + oder - können Sie entweder Ihre "personlichen" Einstellungen vornehmen oder "Dynamisch", "Standard" oder "Eco" auswahlen (fur Helligkeit, Kontrast, Farbe und Bildscharfe).

3. Rauschunterrückung: Zur Reduzierung des "Bildrauschens" (Körnung). Anhand der Tasten + oder - latent sich die Rauschunterrückung auf Mittel / Hoch / Auto / Niedrig / Aus stellen. 5. Dynamische Hautfarbe: Zur Erzeugung natürlicher Hautfarben. Anhand der Tasten + oder - latent sich die Hautfar beregulierung ein- oder ausschalten.

4. Texthelligkeit: Anhand der Tasten + oder - lassst sich die Texthelligkeit auf Min. / Mittel / Max. stellen.
   Tint (Farbston): Diese Funktion steht nur zur Verfügung, wenn NTSC Geräte angeschlossen sind.

Zum Verlassen des Bildmenüs die MENU-Taste drücken. 7.Dynamischer Kontrast (DCR): Verbesserert contact Niveau.

Ihre personlichen Einstellungen werden bei Verlassen des Menus automatisch gespeichert.

Drücken Sie MENU, um zum Hauptmenü zurückzukehren. Bei Beenden des Menus werden die Einstellungen automatisch gespeichert.

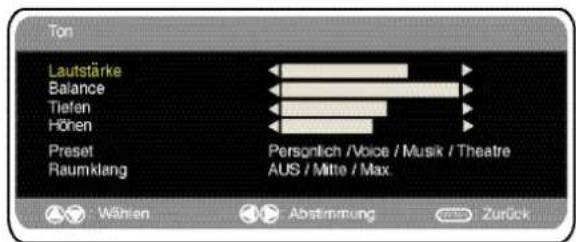

Drucken Sie MENU und wahren Sie mit ▲ oder ▼ das Menu Ton aus. Mit ↑ + öffnen Sie das Menu.

Verwenden Sie die Tasten oder + um die besten Klangeinstellungen für ihre Umgebung zu wahren. Drucken Sie MENU, um zum Hauptmen zu rückzukehren. Bei Beenden des Menus werden die Einstellungen automatisch gespeichert.Drucken Sie zum Beenden mehrmals die Taste MENU.

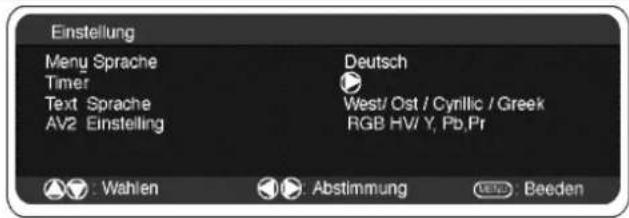

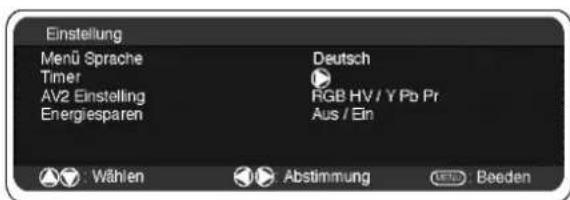

Einstellungen-Menu

OSD-Sprache

Wahlen Sie mithilfe der Tanten + oder - ihre bevorzugte Bildschirmsprache aus (Französsch, Deutsch, Italienisch, Spanish, Niederlandisch). Zum Verlassen den Menus drucken Sie MENU.

AV2-Einstellungen

Im Menu "Einstellungen" über die Taste▼ die Option "AV2" auswahlen und je nach externe Gerät Y, Pb, Pr oder RGB, H/V auswahlen.

1. Drücken Sie die MENU-Taste. Wahlen Sie anhand der Tasten ▲ oder ▼ die Option "Einstellung" aus und drücken Sie zur Bestätigung die Taste +.
2. Wahlen Sie anhand der Tasten oder die Option "AV2" aus.
3. Wahlen Sie anhand der Tasten + oder die Option Y,Pb,Pr oder RGB.H/V aus.
4. Zum Verlassen die MENü-Taste drucken. Ihr Änderungen werden automatisch gespeichert.
5. Zum Verlassen erneut die MENU-Taste drucken."

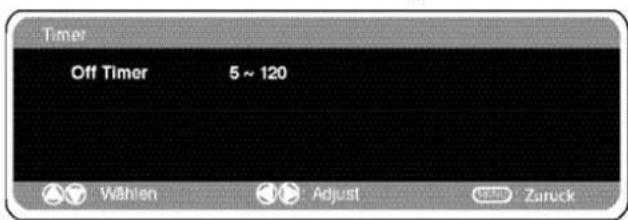

Off-Timer

Der Off-Timer schaltet den monitor automatisch in den Standby-Modus, nachdem die vorgegebene Zeit verstrichen ist.

1. Drucken Sie die MENU-Taste. Wahlen Sie anhand der Tasten ▲ oder ▼ die Option "Einstellung" und drucken Sie zur Bestätigung die Taste +.
2. Wahlen Sie anhand der Tasten oder die Option "OFF-Timer" aus und drücken Sie die Taste + zur Eingabe.

1. Anhand der Taten + oder die Zeit bis zur Abschaltung auswahlen.

Die Zeit ändert sich in 5-Minuten-Schritten. Die maximale Zeit beträgt 120 Minuten.

Bei eingeschalteten Off-Timer entscheidt beim Drucken der Taste Programminformationen ein Symbol in der Bildschirmecke.

Wird das Fernsehgerat über die Standby-Taste ① der Fernbedienung oder die Standby-Taste ② an der Unterkante des Monitorsausgeschaltet, wird der Off-Timer aufgehoben.

1. Zum Verlassen des Untermenüs die MENU-Taste drucken.

Einstellungen PC-MENUTon menu

SchlieBen Sie ihren PC über den Stecker an PC-IN oder RGBHV order DVI an der Rückseite des Monitors an. Wahlen Sie anschließend über die Taste TV auf ihrer Fernbediedung den PC-Modusoder AV2 (RGBHV, siehe Seite 25 fur AV2-Einstellungen)order DVI aus. Das Gerat wird dann zum Monitor fur den PC.

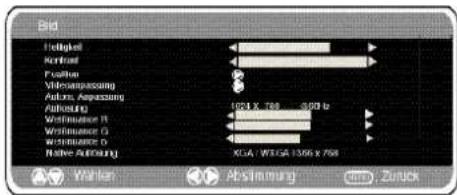

Durch Drücken der Taste MENU auf der Fernbedienung erscheidiert auf dem Bildschirm ein Menüfenster, in dem Sie die Einstellungen andern können.

Um die Bildeinstellungen zuändern, wahren Sie mit den Tasten ▲ oder▼ auf der Fernbedienung Bild auf und rufen Sie über die Taste + folgenden Menu für die Bildeinstellungen auf.

Drucken Sie die Taste + oder -, um die Helligkeit und den Kontrast einzustellen.

Bildposition verändert die horizontale oder vertikale Ausrichtung des Bildes; rufen Sie die Untermenüs mit der Taste + auf und nutzen Sie für Veränderungen die Taste + oder - auf der Fernbedienung.

Videoanpassung verändert die Phase und die Uhr auf dem Bildschirm. Ist das Bild verschwommen oder körnig, so konnen Sie es mit dieser Funktion schäfer stellen Nutzen Sie für Veränderungen die Tasten + oder - auf der Fernbedienung.

Autom. Anpassung passst das Bild automatisch an; verwenden Sie dazu die Taste +. Dadurch werden alle oben genommen Einstellungen automatisch angepasst. Die automatische Anpassung kann auch über die Taste-/programminformationenauf der Fernbediedung vorgenommen werden ohne das Menu aufzurufen.(einggeschlossen nicht im DVI Modus)

Auflösung zeigt die aktuelle Bildauflösung an. Diese Anzeige dient ausschließlich zur Information und kann nicht beareritet werden.

WeiBnucen:Sie konnen die Taste + oder -benutzen, um die Farbnuancen des Bildschirms zu verändern - wahlen Sie die WeiBnucen rot (R), grun (G) oder blau (B). Dadurch zeigt das Bild mehr von der ausgewählten Farbe an; wenn Sie z.B. rot wahren, konnen Sie die Rottone des Bildes mit der Taste + oder -verstärken oder reduzieren.

Native Auflösung: Sofern der PC WXGA-kompatibel ist (1366x768), erfolgt die Wiedergabe in nativer Auflösung. Die Bildschirmeinstellung kann anhand der + oder -Knöpfe am Monitor geändert werden, um das XGA/WXGA-Signal zu empfängen.Drücken Sie MENU, um zum Hauptmenu zurückzuke hrengespeichert. Nahere Informationen fur Ton-Einstellungen entnehmer Sie dem vorgen Menu.

Off-Timer und AV2-Einstellungen entsprechen denen in allen anderen Eingangsmodi (Seite 27).

Einstellung: Drucken Sie die MENU-Taste auf der Fernbedienung und wahren Sie mithilfe der Tasten oder "Einstellung" aus. Mit der Taste + offen Sie das Menu Ist der Energisparmodus

eingeschaltet, so schaltet derMonitor auf diesen Modus um, wenn 1 Minute lang kein Signal empfangen wird; die LED-Anzeige wechselt zueinem helleren Blau, um Standby anzuzeigen. Der Monitorschaltet sich automatisch ein, wenn er ein Signal findet. Mit denPC-

Eingang/RGBHV) Tasten + oder - schalten Sieden Energiesparmodus EIN oder AUS.

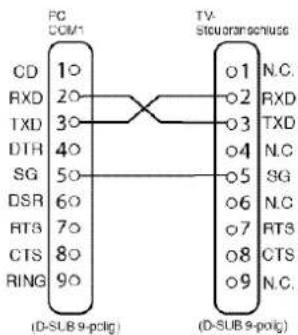

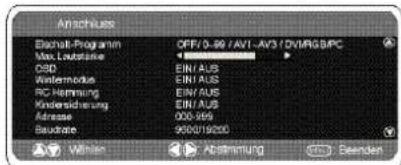

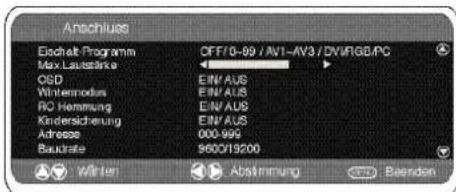

Einstellungen RS232C

Dieser Monitor kann unter Verwendung geeigneter Computer/Steuerungsbefehle über den RS232C-Anschluss gesteuert werden.

ELEMENT	ANGA BE
Synchronisation	Asynchron
Übertragungsgeschwindigkeit	9600 / 19200
Datumlänte	8 Bits
Pantät	Keine
Stopbit	1
Flüsskontrolle	Keine

Technische Daten der seriellen Schnittstelle Übertragungsdaten

1. Übertragungsgeschwindigkeit: Ersteinstellung ist 19200
2. Übertragungsgeschwindigkeit kann im Installationsmenü geändert werden.(siehe unter baudrate)

Anschluss

Für einen Anschluss zwischen PC und LCD-Monitor ist das designierte serielle RS-232C-Anschlusskabel zu verwenden.

Hinweise zur Kommunikation

Der monitor-Befehl ist durch einen Befehl bzw. eine Zeile definiert, die, die mit „C" beginnnt und mit einem Carriage Return (Wagenrücklauf) endet(0xD).
Es gibt zwei Arten von Befehlen:

Ausfuhrungsbefehl, z.B. C05[CR] (siehe Tabelle auf Seite 63)

Statusprüfungbefehl, z.B. CR0 [CR] (siehe Tabelle auf Seite 63)

Einstellen der Monitoradresse im RS232-Modus

Zum Aufrufer des Anschlussmodus halten Sie die grüne Taste auf der Fernbededierung 5 Sekunden lang gedrück. Ein neuer Bildschirm wird angezeigt.

Jeder Monitor kann eine spezifische Adresse haben (z.B. 007). Auf diese Weise lassst sich ein Monitor individuell über einen PC steuern, ohne dass andere angeschlossene Monitore ansprechen.

Adressformat-Befehl

Der Adressformat-Befehl dient zum Steuern mehrerer Monitore von einem einzigen PC über die RS232-Kommandozeile. Wenn Sie als Monitoradresse 000 einrichten, spricht dieser Monitor niemals auf Befehle vom PC an.

Wenn die vom PC verwendete Adresse FFF lautet, führen alle Monitore den Befehl aus.

Der Adressformat-Befehl ist durch einen Befehl definiert - eine Zeile, die mit „A" beginnnt und mit einem Carriage Return (Wagenaucklauf) endet (0x0D).

Der Monitor beginn den Befehl zu entschlussen, sobald er einen Carriage Return (0xD) empfängt.

An den Anfang eines Steuerbefehls wird eine Adresse gesetzt (genau wie ein Adressbefehl).

Beispiel:

Ausfuhrungsbefehl:

A001C05 [CR] -d.h. Adresse ist 001, Steuerbefehl ist C05

Statusprüfbefehl:

A001CR0a [CR] - d.h. Adresse ist 001, Befehl ist CR0

Die Adresse jassl sich auch im Menu Anschlussdirekt am Monitor ein

stelln (siehe ohen). Der Adressbereich ist 000-899 die

Standardstellung ist 000.

Baudrate ist die Geschwindigkeitseinheit fur die Übertragung von

Daten vom PC zum Monitor.

Anschlussmenu

An dieser LCD-Monitor konnen Sie folgende Einstellungen vornehmen:

EINSTELLMETHODE

Senderposition beim Einsatz.

1.Die grüne Taste auf der Fernbedienung für P▲ Sekunden drücken. Daraufhin erscheidt das Anschlussmenu.

1. Anhand der Taste P▲ oder PVjede Option Anschluss modus auswahlen und diesen über die Taste + ein - . bzw. ausschalten.

Einschalt-Programm

Anhand der Taste P' die Option zur Auswahl eines Startprogramms einschalten und über die Taste + oder - das gewunschte Programm auswahlen.

(OFF / AV1 /RGB/AV2/AV3/ DVI/ PC)

Zum Verlassen des Menus, betätigten Sie die Menu-Taste.

Max Lautstärke

Mit der P▼ Taste,Max. Lautstärke' auswahlen und mit den Tasten

• oder die maximale Lautstärke einstellen.

OSD

Wahlen Sie mithilfe der Taste P die Funktion OSD und anschließend "EIN/AUS" über die Tassen + oder -. Bei AUS wird die Funktion OSD gespept. Zur Reaktivierung drucken und halten Sie die grüne Taste auf der Fernbedienung, um das

Anschlussmenu erneut aufzurufen und OSD EIN zu wahlen.

Wintermodus

These Funktion kann bei Benutzung des LCD-Monitors unter kalten Temperaturbedingungen (4°C oder niedriger) aktiviert werden, um die BilQualität zu wahren.

Mit der Taste ▲ oder ∇ den Wintermodus markieren und dann die Taste + oder - drücken, um den Modus ein- oder auszuschalten (EIN/AUS). Ist der

Wichtig: Das Netzkabel sollte während des Betriebs im Wintermodus nicht abgezogen werden. Im Wintermodus ist der Stromverbrauch hoher als der normale Standby-Verbrauch, was auf den Betrieb der Heizung zurückzuführen ist. Wir empfehlen nachdrucklich, den

Wintermodus zu deaktivieren, wenn die Umgebungstemperatur über 4 Grad C beträgt.

RC-Hemmung

Wahlen Sie die Funktion "RC-Hemmung", um unbefugten Gebrauch der Fernbedienung zu verhindern. Ist diese Funktion aktiviert, so erscheidt ein Sperrsymbol auf dem Bildschirm, sobald eine Taste der Fernbedienung betäufig wird.

Wahlen Sie die Tasten P▲ oder P▼. Mit den Tasten + oder - wahlen Sie EIN oder AUS.

Möchten Sie die Fernbedienung wieder reaktivieren, so drücken und halten Sie die grüne Taste auf der Fernbedienung und wahlen Sie für die RC-Hemmung "AUS".

■ Kindersicherung

Über die Tasten an der Unterkante des Gehäuses konnen Sie den ungewolten Betrieb des LCD-Monitors verhindern.

Auswahl über die Tasten oder anschlieBend mit der Taste EIN/AUS wahlen.

Bei Abziehen des Netzsteckers wird diese Funktion storniert.

BildgroBe auewahlen.

■Bildschirmeinstellungen

Heutzutage gbt es weile verschiedene Ubertragungsformate in verschieden GroBcerverhaltnissen, z.B. 43, 149, 169 und Videotomata wie Letterbox

Drucken Sie die WIDE-Taste wiederhot, um ihre gewöhnliche Einstellung vorzunahmen.

Im hochauficssenden (720p / 1080) YpProder DVHModus blebt das Bild im 16.9, Vollbild-Format und kann nicht geweichseit werden.

Natural

43	149	169	Letterbox Video
Hierbei wird das Bild horizontal gestreckt, um den gesamtlichen Bildschrim auszuflufen. An den Kunden wird das Bild stärker gestreckt.	Die Bildische wird erworbent, damit der gesamte Bildschrim ausgeübt ist.	Das Bild fullt den gesamten Bildschrim und seine Proportionen stimmten.	Die schwarten Bäckenaben und unterleben erhalten, und die Bildische ist komprimiert, damit das Bild in den Bildschrimbereich besteht.

Zoom 14:9

43	149	169	Letterbox Video
Die körtefte Bädtrechte besteht, aber der obere und ihrer Bärtnand sind abgesetzt.	Das Bild wird genogtig, gewirft, wobei der obere und ihrer Bärtnand beschritten werden.	Das Bild wird genogtig, gewirft, wobei der obere und ihrer Bärtnand beschritten werden.	Die schwarzaben Bäken oben und untersind sofern, und die Bärtnohel ist genogtig. Komprimiert

Titel Ein 14:9

4.3	14.9	16.9	Letterbow Video
###	###	###	###
Wife bei "Zoom (14.9)", der ähnliche Bärkladist aber noch stärker komprimiert, damit die Untertitel angezeigt werden können.	Wife bei "Zoom (14.9)", der ähnliche Bärkladist aber noch stärker komprimiert, damit die Untertitel angezeigt werden können.	Wife bei "Zoom (14.9)", der ähnliche Bärkladist aber noch stärker komprimiert, damit die Untertitel angezeigt werden können.	Wife bei "Zoom (14.9)", der ähnliche Bärkladistr aber noch stärker komprimiert, damit die Untertitel angezeigt werden können.

Zoom 16:9

4.2	14.9	16.9	Lederbox Video
Die körperske Bildbriche besteht ausrechenheiten, aber der obere und untere Bildbrand sind abgeschritten.	Das Bild wird gemingtung vergreßert, wo bei der obere und untere Bildbrand beschritten werden.	Das Bild wird gemingtug begebent, wo bei der obere und untere Bildbrand beschritten werden.	Die schwersten Balken ober und unter sind schmaler, und die Böhmene ist gemingtugkomprimiert

Titel Ein 16:9

42	14:9	16:9	Letterbow Video
TTT	TTT	TTT	TTT
Wie bei "Zoom (16:9)", der ähnliche Bild ernd ist aber noch stärker komprimiert, damit die Untertitel angezeigt werden können.	Wie bei "Zoom (16:9)", der ähnliche Bild ernd ist aber noch stärker komprimiert, damit die Untertitel angezeigt werden können.	Wie bei "Zoom (16:9)", der ähnliche Bild ernd ist aber noch stärker komprimiert, damit die Untertitel angezeigt werden können.	Wie bei "Zoom (16:9), der ähnliche Bild ernd ist aber noch stärker komprimiert, damit die Untertitel angezeigt werden können.

Voll

4.9	14.9	16.9	Letterbox Video
Der gesamte Bildschirm ist gefüllt, das Bild ist in die Biele gezogen.	Der gesamte Bildschirm ist gefüllt, die Bädnöse ist an den Kamen gesamtigge gestellt.	Der gesamte Bildschirm ist gefüllt, das Bädnöse ist komelt.	Die sich werdenen Bahmen oben und umlen sind worden, und die Bädnöse ist komprimiert

■ Normal

4.9	14.9	16.9	Letterbox Video
Das korrekte Blichkorn at&tet aufrechtehalten, links und rechts erfahrenen schwarzke Bäken.	Schwarzke Bäken links und rechts die Blichne ist gestellt	Schwarzke Bäken links und rechts die Blichne ist gestellt.	Schwarzke Bäken links, rechts, offen und unter.

Technische Daten

Allgemeine Daten

Netzspannung 220~240V, 50 Hz

Farbsysteme PAL NTSC3.5, SECAM

AV-Anschlisse:

AV1: SCART CENELEC Standard

Eingänge: Composite Video, RGB(5V RGB mit 5V sync an

Pin 14) und Audio-L/R

Ausgabe: TV-Ausgabe mit Composite Video und Audio-L/R

AV2:BNC

Eingänge: RGB, H und V/Y, Pb, Pr Audio L/R

Ausgange: RGB, H und V/Y, Pb, Pr

AV3:BNC

Eingänge: Composite Video

Ausgange: Composite Video

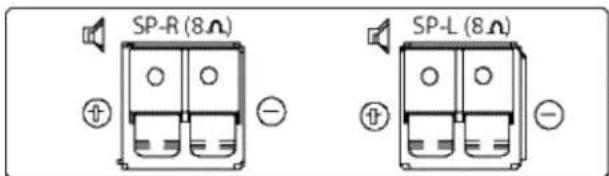

Audio-Laatsprechausgabe: 2 × 6W^''

DVI-Eingang: DVI Group standard

PC Input: Mini D-SUB 15-polig und 3,5 mm Audiobuchse

Serieller Anschluss: RS232C.Eingänge / Ausgänge

Kontrastverhältnis 1000:1

BildschirmgroBe (Zoll) 42" / 107 cm

(Diagonale Messung)

Display-Auflösung (WXGA) 1366 x 768

Betrachtungswinkel H:178°, V:178°

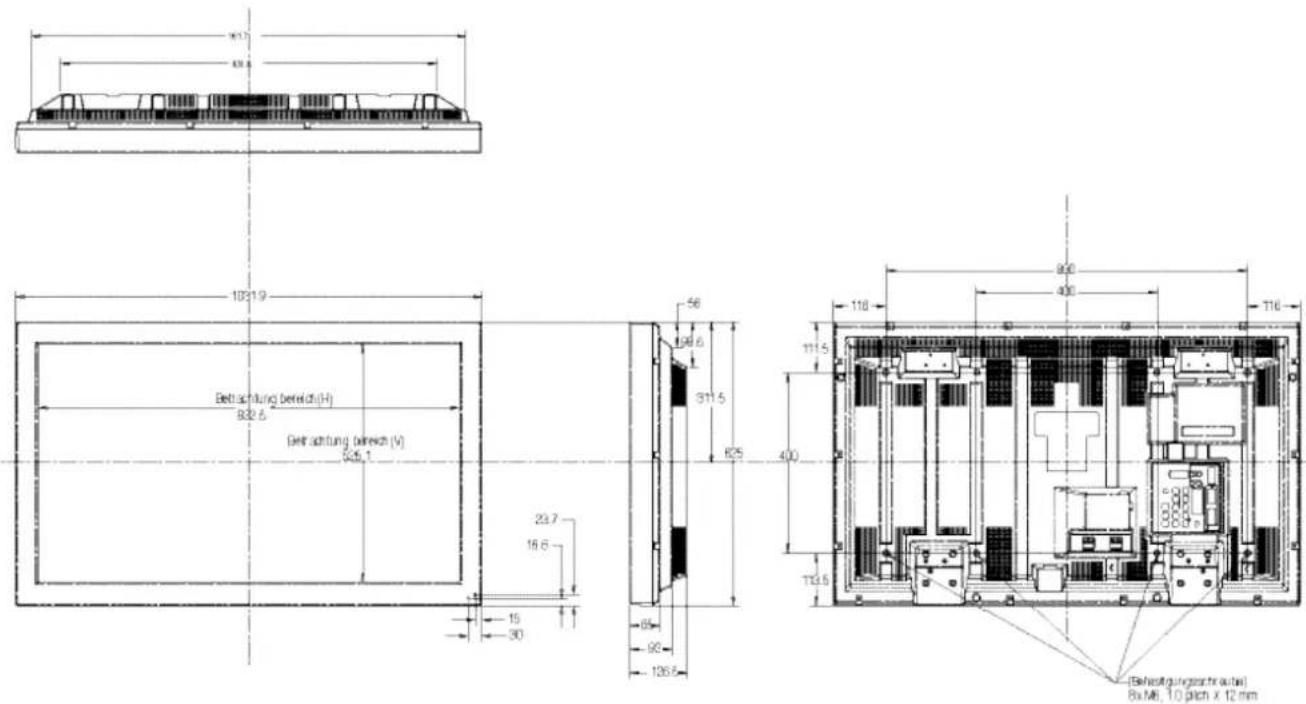

Abmessungen in mm(BxHxT) 1032x625x126.5(ohne Stander)

1032 x 683 x 340 (mit Stander)

Gewicht (kg) 20 (ohne Stander)

21 (mit Stander)

Nutzliche Hinweise

KEIN BILD, KEIN TON

Überprüfen Sie, ob der monitor an den Strom angeschlossen ist.
- Überprüften Sie, ob der Monitor sich im Standby-Modus befindet.

SCHLECHTES BILD, TON IN ORDNUNG

• Stellen Siedie HELLIGKEIT/den KONTRAST neu ein (zu niedrig).

KEINE FARBE, BILD IN ORDNUNG

• Stellen Sie den FARBREGLER neu ein.
  Überprüfen Sie die Kabelanschlüsse.
  Überprüfen Sie, ob der Signaleingang Farbe hat.

FERNBEDIENUNG FUNKTIERT NICT

Überprüfen Sie, ob die Batterien richtig eingelegt wurden.
- Uberprüfen Sie den Zustand der Batterien.
Überprüfen Sie, ob die RC-Hemmung auf EIN gestellt ist.

■ BILD IN ORDNUNG, KEIN TON

• Überprüfen Sie, ob die externen Laufsprecher korrekt angeschlossen sind.
  Überprüfen Sie die Kabelanschluss an externe Geräte.
• Ist die Lautstärke auf ein Minimum reduziert oder auf Stumm geschalte?

MODEL: CE42SRE1

Lizenzvereinbarung

Das Produkt (d. h. das Gerät bzw. die Anlage, auf die sich diese Dokumentation bezieht) beinhaltet Software (die in das Produkt eingebetteten Softwareprogramme, Hilfsprogramme und Module), die Eigentum von Sanyo oder dessen Lizenzgebern ist. Lesen Sie sich vor dem Gebrauch thesese Produkteitte die Bedingungen fur die Lizenzvereinbarung fur Endnutzer durch. Falls Sie mit den Bedingungen dieser Lizenvereinbarung nicht einverstanden sind, verwenden Sie das Produktitte nicht weiter - legen Sie es unbenutzt in die Verpackung zurück und geben Sie thesezusammen mit dem Kaufbeleg an Ihren Handler zurück, wo man Ihnen den Kaufbetrag in voller Hohe zurückerstatten wird. Durch die Nutzung thesees Produktse erklaren Sie sich einverstanden, sich an die Bedingungen und Konditionen der Lizenzvereinbarung zu halten.

Gewährung der Lizenz, Konditionen und Einschränkungen

1. Sanyo gewährt Ohnen eine nicht ausschließlich, weltweite (abhängig von Exportkontrollen), nicht übertragbare (ausgenommen die Ausnahmeregelungen unter Paragraf 2), gebührenfreie Lizensz zur Nutzung der Software im und mit dem Produkt.
2. Ohne die vorherige schriftliche Genehmigung von SANYO dürfen Sie ihre Lizenzrechte an der Software an niemanden abzutreten. Wirde eine Abtretungsgenehmigung erteilt, davon die Software nur gemeinsam mit dem Produkt abgetreten werden, VORAUSGESETZT, der Abtretungsempfänger hat die Bedingungen und Konditionen dieser Lizenz gelesen und sich damit einverstanden erklär.
3. Sie müssen darauf sorgen, dass die in dieser Software enthaltenen Copyright-, Waren- und anderen Schutzzeichen erhalten bleiben und nicht geändert oder halten werden.
4. Die hierunter gewährte Software ist urheberrechtlich geschützt und es wird ein Nutzungsrecht eingeräumt (die Software wird nicht verkauft). Insbesondere übertragtlichen SANYO keine Rechtsansprüche und Eigentumsrechte an der Software. Die hierunter gestellte Software kann Materialien enthalten oder aus Materialien hergeleitet worden sein, die SANYO in Lizenz von einem Drittunternehmen erhalten hat.
5. Ausgenommen im gesetzlich zulässigen Rahmen dürfen Sie die Software nicht:

mit anderer Computer-Hardware als dem Produkt verwenden;
- ganz oder teilweise kopieren;
- in ihrer Gesamtheit (oder teilweise) in Programme einbauen, die von Ihnen (oder in Ihr dem Auftrag) entwickelt wurden bzw. von Ihnen genutzt werden;
zurückbauen, dekompilieren oder disassemblieren;
- zur Nutzung (ganz oder teilweise) mit anderer Computerhardware als dem Produkt freigegeben oder gestatten, dass die Software zur Nutzung mit anderer Computerhardware weltervertrieben wird, oder die Software ganz oder teilweise vermieten, verpachten, verschenken, verleihen, verkaufen, vertreiben oder deren Besitz übertragen.

Lizenzablauf

These Lizenz ist bis zu ihrem Ablauf gültig. Bei Verletzung der Lizenzbedingungen wird die Lizenz automatisch entzogen.

Ausschlussklausel

1. Die Software wird (im gesetzlich zulässigen Rahmen) ohne Mängelgewähr gefelert. SANYO und dessen Lieferanten übernehmen keine Gewährleistung ausdrücklicher oder impliziter Art, einschließlich (aber nicht beschränkct auf) die Gewährleistung, dass die Ware von zufrieden stellender Qualität und gebrauchstauglich ist und gegen keinerlei Rechte verstoBt (die Ausschlussklausel gilt nur in dem MaBe, wie ein Ausschluss gesetzlich nicht zulässig ist).
2. Unter keinen Umständen übernimmt SANYO Haftung für direkte, indirekte, beiläufige oder Folgenschäden (einschließlich Gewinnverluste, Unterbrechung der Geschäftsbläufe, Datenverluste bzw. Kosten für die Beschaffung von Ersatzware, -technologien und -diensten), die aus der Nutzung bzw. der Nichtnutzbarkeit der Software erwachsen (ausgenommen in dem Maße, wie ein derartiger Haftungsausschluss gesetzlich unzulässig ist).

Allgemeines

1. These Lizenzenvereinbarung unterliegt der englishen Gesetzgebung. Nutzer konnen Ansprüche nur in englishen Gerichtshöfen geltend machen. SANYO ist berechtigt, Ansprüche in den Gerichtshöfen einer jeder Gerichtsbarkeit geltend zu machen.
2. Die obigen Bestimmungen und Konditionen treten anstelle aller früheren Vereinbarungen schriftlicher oder mündlicher Art, die zwischen Ohnen und SANYO in Bezug auf die Software abgeschlossen wurden.

Statusbericht opdracht
