Produkttyp	Flüssigkristallanzeige (LCD) Monitor
Marke	Sanyo
Modell	42LE1
Bildschirmgröße	42 Zoll (107 cm) diagonal gemessen
Displayauflösung	1366 x 768 (WXGA)
Kontrastverhältnis	1500:1
Betrachtungswinkel	H: 178°, V: 178°
Stromversorgung	220-240 V, 50 Hz, 5 A
Stromverbrauch	variiert je nach Modus (Standby, Winter usw.)

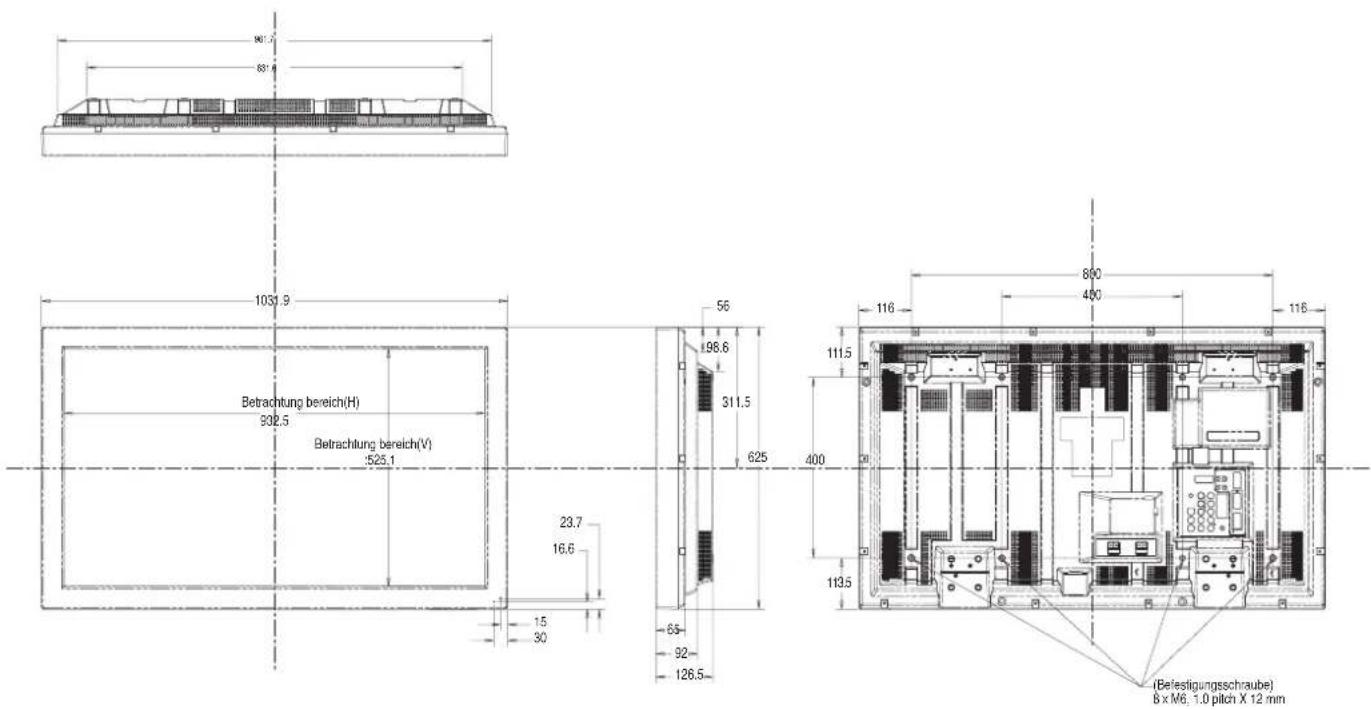

Abmessungen (ohne Standfuß)	1032 x 625 x 126.5 mm
Abmessungen (mit Standfuß)	1032 x 683 x 340 mm
Gewicht (ohne Standfuß)	22.5 kg
Gewicht (mit Standfuß)	23.5 kg
Videoeingänge	SCART (AV1, RGB), BNC (AV2 Y/Pb/Pr oder RGB H/V), AV3 Composite, DVI-D, PC (D-Sub 15)
Audioausgänge	2 x 6 W Lautsprecher, Line-Ausgang (Cinch)
Serielle Schnittstelle	RS232C (Eingang/Ausgang)
Hauptfunktionen	Standby-Modus, Ausschalttimer, Bild-/Ton-Einstellungen, mehrsprachiges OSD, Kindersicherung/Fernbedienungssperre, Wintermodus, Energiesparmodus
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen, ein feuchtes Tuch verwenden, keine flüssigen oder Aerosolprodukte
Sicherheit	Stromversorgung mit Erdung, Gehäuse nicht öffnen, von Flüssigkeiten und Wärmequellen fernhalten, mindestens 5 cm Abstand zur Wand
Ersatzteile und Reparaturfähigkeit	Reparaturen einem autorisierten Techniker überlassen, Originalteile verwenden

Häufig gestellte Fragen - 42LE1 SANYO

Wie schließe ich einen PC an den Monitor an?

Verwenden Sie das mitgelieferte VGA-Kabel (D-Sub 15-polig) und schließen Sie es an den PC-IN-Eingang auf der Rückseite des Monitors an. Für den Ton verwenden Sie das 3,5-mm-Audiokabel. Wählen Sie dann über die Fernbedienung den PC-Modus.

Was tun, wenn Bild oder Ton nicht funktionieren?

Überprüfen Sie, ob der Monitor eingesteckt und eingeschaltet ist und sich nicht im Standby-Modus befindet. Kontrollieren Sie die Kabelverbindungen. Passen Sie für das Bild Helligkeit und Kontrast an. Überprüfen Sie für den Ton die Lautstärke und die Audioanschlüsse.

Wie verwende ich die Fernbedienung?

Legen Sie zwei AA-Batterien unter Beachtung der Polarität ein. Verwenden Sie die Taste TV/AV, um die Eingangsquelle zu wechseln. Das Menü wird über die MENU-Taste angezeigt. Wenn die Fernbedienung nicht funktioniert, überprüfen Sie die Batterien oder ob die Fernbedienungssperre aktiviert ist.

Wie stelle ich das Bild ein (Kontrast, Helligkeit usw.)?

Drücken Sie MENU, wählen Sie mit den Tasten e/d das Menü Bild und stellen Sie die Parameter (Helligkeit, Kontrast usw.) mit den Tasten 1/2 ein. Die Einstellungen werden automatisch gespeichert.

Kann ich den Monitor an der Wand montieren?

Ja, ein Wandmontageset ist erhältlich. Befolgen Sie die Installationsanweisungen des Herstellers und stellen Sie sicher, dass die Wand das Gewicht tragen kann. Der Monitor muss sicher befestigt werden.

Was bedeutet der Wintermodus und wann wird er verwendet?

Der Wintermodus ist für den Einsatz bei kalten Temperaturen (4 °C oder weniger) vorgesehen. Er heizt den Bildschirm, um die Bildqualität zu erhalten. Aktivieren Sie ihn im Menü Installation. Ziehen Sie während des Betriebs nicht das Netzkabel.

Wie sperre ich den Monitor, um die Nutzung durch Kinder zu verhindern?

Aktivieren Sie im Menü Installation die Kindersicherung. Dadurch werden die Tasten an der Vorderseite deaktiviert. Zum Aufheben trennen Sie den Monitor vom Netz oder stellen Sie das Menü erneut ein.

Welche Kabeltypen werden mit dem Monitor mitgeliefert?

Im Handbuch wird ein Netzkabel mit britischem Stecker erwähnt. Die anderen Kabel (VGA, Audio usw.) sind nicht ausdrücklich als mitgeliefert aufgeführt, die Verpackung kann jedoch welche enthalten.

Wie reinige ich den LCD-Bildschirm?

Trennen Sie den Monitor vom Netz. Verwenden Sie ein weiches, feuchtes Tuch (keine Chemikalien). Wischen Sie vorsichtig. Verwenden Sie keine Flüssigkeiten oder Aerosole direkt.

Was tun bei einer Störung oder einem Problem?

Wenn die Anzeige blinkt oder der Monitor nicht normal funktioniert, schalten Sie ihn in den Standby-Modus, ziehen Sie das Netzkabel und wenden Sie sich an einen autorisierten Kundendienst. Versuchen Sie nicht, selbst zu reparieren.

BEDIENUNGSANLEITUNG 42LE1 SANYO

Lesen Sie diese Anleitungitte aufmerksam durch, bevor Sie Ihren LCD- Monitor in Betriebnehmen. Wir wünschen Ihnen viel Freude mit Imrem neuen Gerat.

ACHTUNG: Bite lesen und zu ihrer Sicherheit aufbewahren. Dieses Gerat wud so konstruiert und hergestellt, da ihre personliche Sicherheit gewahrleistet ist. Unsachgemacher Gebrauch kann noch zu elektrischem Schlag oder zu Feuergefahr fuhren. Beachten Sie die folgenden Grundregeln fur den AnschluB, den Gebrauch und die Wartung, um die in diesen Monitor eingebauten Schutzvorrichtungen nicht außer Kraft zu setzen.

Anschluß

Stellen Sie keine Gegenstände auf das Anschlußkabel. Stellen Sie diesen Monitor nirgendwo hin, wo Personen über das Kabel laufen und es dadurch beschädigen konnen.

Überlasten Sie Steckdosen und Verlängerungskabel nicht, daß ces zu Feuer oder elektrischem Schlag führen kann.

Diesen LCD-Monitor nicht in der Höhe von Wärmequellen, wie z.B. Heizkorpern, Öfen, Herden und anderen wärmeerzeugenden Produkten (einschl. von Verständern), aufstellen.

Den LCD-Monitor nicht direktem Sonnenlicht aussetzen

Stellen Sie ihren Monitor nicht auf instabile Ständer, Regale oder Tische. Falls der Monitor herunterfällt, kann dies zu schweren Verletzungen von Personen und zur Beschädigung des Monitors führen. Ihr Verkauf kann Ohnen zugelassene Wandbefestigungsvorrichtungen empfehlen und Für diesen Modell ist eine spezielle Wandbefestigungs-vorrichtung lieferbar.

Für diesen Monitor sollen nur die Art von Stromanschluß verwendet werden, die auf dem Gerät oder in den

Bedienungsanleitungen angegeben ist. Wenn Sie nicht sicheren sind, welche Art von Stromversorgung Sie in ihrem Haus haben, wenden Sie sich an ihren Verkäfer oder an ihre zuständige Elektrizitätsgesellschaft.

Für zusätzlichen Schutz wird nachdrücklich empfohlen, diesen LCD-Monitor über einen Fehlerstrom-Schutzschalter an das Netz anzuschreiben.

ACHTUNG: Um Verletzungen zu vermeiden, muss der LCD-Monitor unter Einhaltung der Installationshinweise des Herstellers sich an der Wand befestigt werden.

Gebrauch

Verwenden Sie niemals Zubehörteile, die nicht speziell für diesen Monitor entwickelten wurden.

Sie keine Gegenstände, wie zum Beispiel mit Wasser oder anderen Flüssigkeiten gefüllte Vasen, auf den Monitor.

Einige interne Teile sind einer hohen Spannung ausgesetzt, und eine Berührung kann zu elektrischem Schlag führen. Biebern Siemials Flüssigkeiten irgendwelcher Art auf den monitor.

Den Monitor weder Wasser aussetzen noch in der Nähe von Wasser, z.B. in der Nähe einer Badewanne, Kuchenspule oder in einem feuchten Keller, benutzen.

Den monitor nicht sofort betreiben, nachdem er von einem Bereich niedriger Temperatur in einen wesentlich warmeren Bereich gebracht wurde. anderenfalls wurde Kondensation gebildet - Brand-,

Stromschlag- und andere Gefahren! Vor der Reinigung des Monitor den Stecker aus der Netzdoseziehen.

Tragen Sie flüssige Reinigungsmittel oder Sprays nicht direkt auf den Monitor auf. Verwendten Sie zur Reinigung ein weiches Tuch. Dieser LCD Monitor solte einen Mindestabstand von 5cm von der Wand haben und 10cm Abstand befinden und an den Seiten.

Nicht in der Nähe offener Flammen aufstellen. Offene Flammen dürfen nimals in der Nähe theses LCD-Monitors benutzt werden. Dieser LCD-Monitor sollte nicht eingebaut oder in irgendereiner Form eingeschlossen werden, da der Wärnestau seine Lebensdauer reduzieren wurde.

Stets mithilfevon empfohlenen, ausreichend starken Befestigungsteilen anbringen.

Wichtig:

Dieses Gerät verfügbar über ein zugelassenes Netzkabel und einen genehmigten, versiegelten Netzstecker. Zum Wechseln einer Sicherung in dieser Art von Stecker gehen Sie vor wie folgt:

1. Sicherungsabdeckung abnehmer und Sicherung entfernen.

2. Eine neue Sicherung einsetzen (BS1362 13 A mit ASTA- oder BSI-Zulassung).

3. Sicherstellen, dass die Sicherungsbdeckung korrekt wieder aufgesetzt wird.

Wenn die Sicherungsabdeckung verloren Goes oder beschädigt wird, daß der Stecker NICTH mehr verwendet werden, sondern ist durch einen neuen, Funktionstüchtigen Stecker zu ersetzen.

Wenn der installierte Stecker nicht in ihre Steckdosen passst, sollte er abgeschritten und durch einen geeigneten Stecker ersetzt werden. Enthalt der Netzstecker eine Sicherung, sollte diese für 13 A ausgelegt und korrekt eingesetzt sein. Bei Verwendung eines Steckers ohne Sicherung solte die Sicherung am Verteilerkasten für maximal 13 A ausgelegt sein.

Hinweis: Der abgeschnittene Stecker muss safer entsorgt werden, um die Gefahr von Stromschlagen bei versehentlichem Einstecken in eine 13-A-Steckdose zu vermeiden.

Die Drahte des Netzkabels sind nach folgendem System farblich gekennzeichnet:

Blau ----> Nulleiter

Braun ----> Stromfuhrrend

Grün und Gelb ---> Erde

1. Der blaue Draht muss mit dem Anschluss verbunden werden, der mit dem Buchstaben, N' oder in SCHWARZ gekennzeichnet ist.

2. Der braune Draht muss mit dem Anschluss verbunden werden, der mit dem Buchstaben, L' oder in ROT gekennzeichnet ist.

3. Der grün-gelbe Draht muss mit dem Anschluss verbunden werden, der mit dem Buchstaben, E' oder in GRUN bzw. GRUN und GELB gekennzeichnet ist

Vor Wiederaufsetzen der Steckerabdeckung sollen Die sicher-stellen, dass die Zugentlastungsschelle die Ummantelung greift, nicht nur die einzelnen Drahte.

Versuchen Sie nicht, die Sicherheitsvorrichtungen des geerdeten Steckers zu umgehen.

DIESES GERAT IST NUR DANN KOMPLETT VOM NETZ GETRENNT, WENN SIE DAS NETZKABEL AUS DER STECKDOSE GEZOGEN HABEN.

DER INSTALLATEUR MUSS SICHERSTellen, DASS DAS NETZKABEL LEICHT ZUGANGLICH IST.

Wichtige Informationen zum Thema Recycling.

Ihr SANYO Produkt wurde entworfen und hergestellt mit qualitatv hochwertigen Materialien und Komponenten, die recycliert und wiederverwendet werden können.

Dieses Symbol bedeutet, daß elektrische und elektronische Geräte am Ende ihrer

Nutzungsdauer von Hausmüll getrennt entsorgt werden sollen.

In der Europäischen Union gibt es entsprechicedliche Sammelsysteme für gebrauchte Elektrik- und Elektronikgeräte.

Helfen Sie unsitte, die Umwelt zu erhalten, in der wir leben!

Dieses Symbol und das Recyclingsystem finden lediglich in den EU-Staaten Anwendung und nicht in anderen Ländern der Welt.

Wartung

Ihr LCD-Monitor ist voll transistorisiert und enthalt keine vom Benutzer zu wartenden Teile.

Sie dürfen die Rückwand des LCD-monitors nicht selbst entfernen.

Der Apparat arbeitet mit hohen Spannungen und konne Sachen beschädigen oder soccer Menschen gefahrden. Überlassen Sie alle erforderlichen Reparaturen und Servicearbeiten einem autorisierten Servicetechniker.

Dieser wird ausschließlich solche Ersatzteile verwenden, welche dieselben Sicherheitsanforderungen erfalen wie die Originalteile. Die Verwendung von Original-Ersatzteilen kann Brände, elektrischen Schlag und andere Gefahrungen verhindern.

Ziehen Sie in den folgenden Fällen den Stecker aus der Steckdose, und übergeben Sie den LCD-Monitor qualifizierten Fachkräften zur Wartung:

■ wenn das Anschlußkabel oder der Stecker beschädigt ist.
■ wenn eine Flüssigkeit in den LCD-Monitor gelangt ist.
■ wenn der LCD-Monitor Regen oder Wasser ausgesetzt war.
■ wenn der LCD-Monitor heruntergefallen oder das Gehäuse beschädigt ist.
■ wenn sich die Leistung des LCD-Monitor erheblich verändert.
■ wenn derMonitor trotz Befolgung der Bedienungsanleitung nicht normal lauft.

Regeln Sie nur die Funktionen, die in der Bedienungsanleitung besteht werden. Unsachgemäß Einstellungen anderer Funktionen konnen zu einer Beschädigung des Gerätes führen. Dies erfordert oft umfangreiche Reparaturen von einem qualifizierten Techniker, um den normalen Betrieb des Monitors wieder herzustellen.

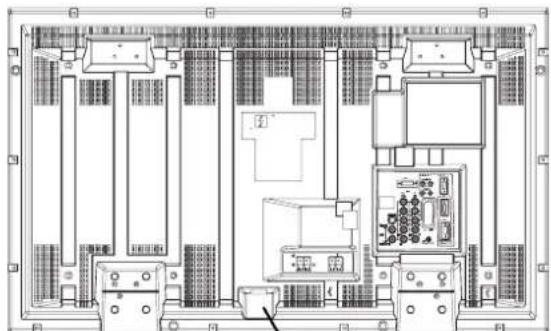

Schritt:1Netzanschluss

Monitor nach Bedarf mit VGA-, BNC- und SCART-Steckern verbinden.

AC-Anschluss

1. Integrierten Stromstecker mit dem Netzeingang an der Rückseite des LCD-Monitors verbinden (siehe Abbildung oben).
2. Stromkabel des LCD-Monitors an eine Wandsteckdose anschließen.

Da sich theses Gerät nicht über einen Hauptschalter ein-/ausschalten lassst, stellen Sieitte sicher, dass der Netzstecker leichtzuganglich ist.
Der LCD-Monitor ist für eine (AC) Netzspannung von 220~240V, 50Hz ausgelegt. Zum vollkommenen Trennen vom Netz oder bei Nichtgebrauch des Gerätes über einen längeren Zeitraum wird das Abziehen des Netzsteckers aus der Steckdose empfohlen.
Verwenden Sie das Stromkabel, das in Ihrer Region mit dem Monitor ausgeliefert wird.

1. Achtung: Um Verletzungen zu vermeiden, muss der Monitor unter Einhaltung der Vorschriften des Herstellers sich an der Wand befestigt werden."

WARNING! Beim Betrieb these Monitors werden hohe elektrische Spannungen verwendet. Der Monitor darf nur durch qualifizierte Techniker geöffnet werden.

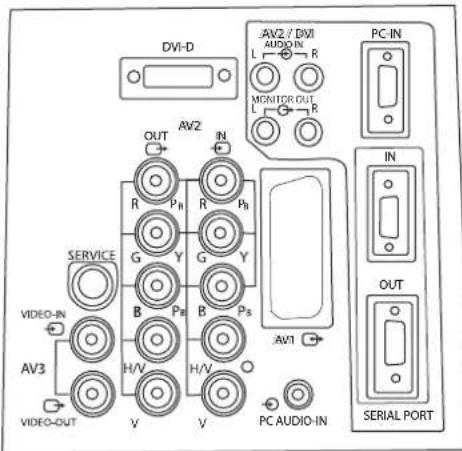

Schritt:2 Anschlüsse

AuswahlderEingange

Zum Umschalten zwischen den Modi TV, AV1, RGB, AV2 RGB H/V oder Y, Pb, Pr, AV3, DVI oder PC drücken Sie mehrmals die TV/AV-Taste auf ihrer Fernbedienung. Oder halten Sie diese Taste einige Sekunden gedrückt, um ein Auswahlmen aufzurufen, und wahlen Sie mit den Tasten e oder d den gewünschten Modus aus.

1.AV1

SCART-Anschluss

2.RGB

TTL-Eingang (5V RGB-Signale) zum SCART-Anschluss"

3.Y,Pb,Pr-Eingange(AV2)

Dieser LCD-Monitor verfügt über Y-, Pb-, Pr- und RGB-H/V-Eingänge. Sie können ihren DVD-Spieler über die Y-, Pb- oder Pr-Eingänge anstatt mit einem SCART-Kabel anschließen. Dadurch wird High Definition in Analogue-Component-Form unterstützt. RGB-H/V kann als PC-Eingang über den BNC-Anschluss verwendet werden.

Beide Optionen unterstützen eine Vielzahl von Auflösungen (Seite 62).

4.AV3

Eingang Luminanzsignal (CVBS)

AV3OUT dient als Ausgang für das FBAS-Signal von VIDEO IN, sodass Monitore mittels Durchschnittung angeschlossen werden konnen.

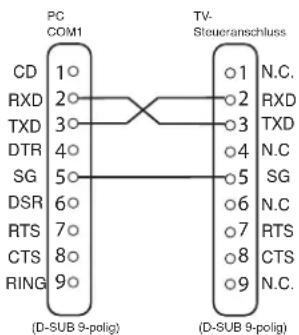

5.RS232C IN/OUT: Eingang fur externe Befehle zum Steuern des Monitors (siehe Seite 28).

6. DVI-D (Digital videoschnittstelle)

Dieses LCD-Monitor verfügt über einen DVI-Eingang. Bei Verbindung mit der DVI-Quelle ist die Bildauflösung wesentlich hoher. Der Eingang befindet sich auf der Rückseite des Fernsehgerats

7. Anschluss an einen PC

Dieser Bildschirm verfügbar über einen PC-Anschluss(PC-IN D-SUB), so dass Sieihn mit einem PC verbinden und als Bildschirm für diesen verwenden können (siehe Seite 27). Audiogeräte können über die 3,5 mm Audio-In-Buchse angeschlossen werden, die eine große Zahl von Auflösungen untersätzt (siehe Seite 62).

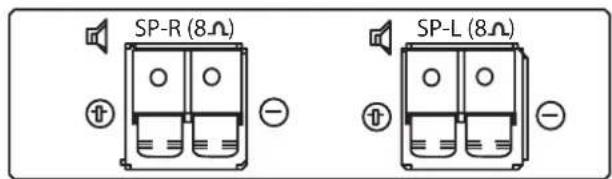

8. Externer Audioausgang

Dient zur Ausgabe des Audiosignals von AV1, 2, 3, PC und DVI. Der Laufsprecherwiderstand sollte bei 8 Ohm liegen.

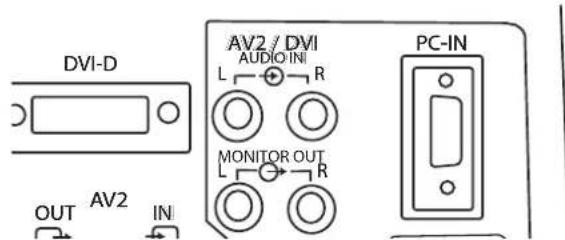

■ Verwendung der Audio-Ausgangsbuchsen

Die Audio-Monitor-Ausgänge hinten am Gerät bieten eine Tonausgabe mit festem Pegel für die Tonwiedergabe über externe Audio-Geräte.

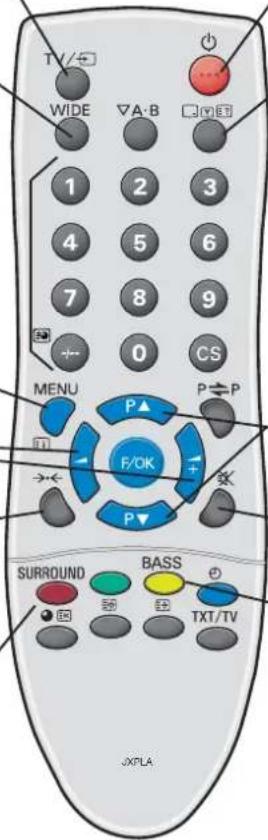

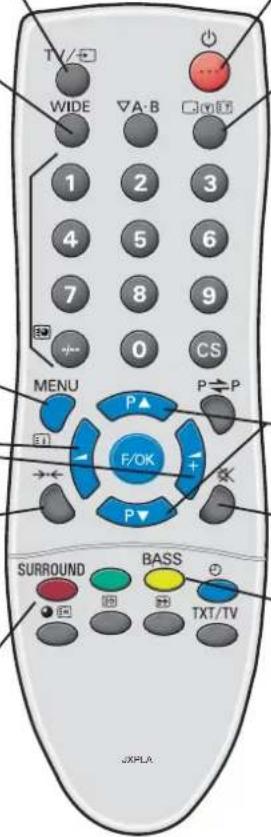

TV/AV-Taste

Zum Umschalten zwischen den Modi TV, AV1, RGB

AV2, AV3, PC oder DVI drucken Sie

die Taste mehrmals. Halten Sie die Taste einige

Sekunden gedrückt, bis ein AV-Auswahlbalken erscheint.

Wahlen Sie den gewünschten Modus mit den

Tasten

Breitbildformat

Drucken Sie auf diese Taste, um eine der folgenden Bildformate

zu wahlen: Natural - Voll - Zoom - Titel Ein oder Normal

28 Warrington, No. 157
Siehe Side 26.

Menu

zum Öffnen und Schließen von Untemenu.

Regler auf/ab

Zum Einstellen der Lautstärkestufe.

AuswahldesBildmodus

Drucken Sie die Taste wiederholt, um die folgenden Bildmodi einzustellen.

Persönlich - Persönlicher, bevorzugater Modus.

Standard - Normale Bildeinstellung.

Dynamisch - Geeignet für hell erleuchtete Zimmer.

Oko - Geeignet fur schwach beleuchtete Räume,

bewirkt kinoabhänglichen Effekt.

Surround-Modus-Ausbwaltaste

Zum Ein-/Ausschalten des Surround-Modus

AUS, MID, MAX

Standby / Ein- und Ausschalten

Zum EIN- oder AUSSCHALTEN des Monitors.

Siehe auch Seite 25

Programminformation

Zur Anzeige der Programminformationen.

Im AV-Modus kann hier auch das Farbsystem wird, folgt ausgewählten werden:

Auto -> PAL -> SECAM -> NTSC3.58

Auf/Ab

Zur Auswahl des nachsten elements.

Stummschaltung

Zur Kanalumschaltung aus den Lautsprechem.

Der Klang andersit sich wie folgt: Normale

Lautstärke -> Stumm.

Virtueller Subwoofer: Ein/Aus

Für stärkeren Tiefenklang.

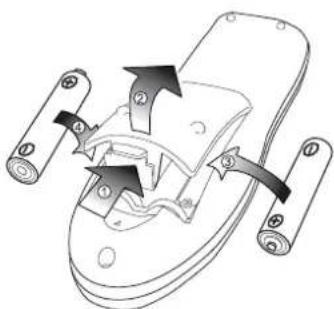

Schritt : 3 Einlagen der Batterien für die

Fernbedienung

Legen Sie zwei 1,5 Volt Batterien (Typ "AA") ein und acht den Sie darauf, dass die "+" und "-" Markierungen auf den Batterien den "+" und "-" Markierungen auf der Innenseite der Fernbedienung entsprechen.

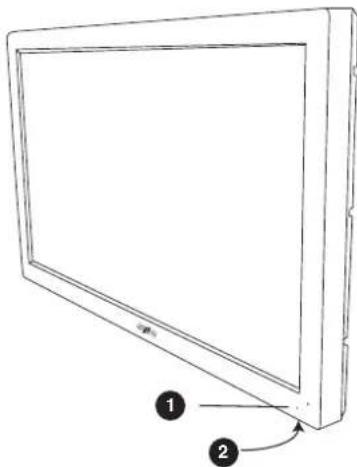

Bedierungselemente / Anschlüsse

1. Die rote Standby-Leuche des Gerätes zeigt die vorhandene Stromversorgung an.

Schalten in den/aus dem Standby-Modus

Der Standby-Modus wird benutzt, wenn der LCD-Monitor für kurze Zeit ausgeschaltet werden soll. Im Standby-Modus ist das LCD-Monitor ausgeschaltet, wird aber immer noch mit Strom versorgt.

• Drücken Sie die Taste 4, um den Monitor in den Standby-Modus zu schalten. Die blaue LED-Anzeige leuchtet heller.
  Um der LCD-Monitor im Bereitschaftsbetrieb einzuschalten, druck en Sie eine der folgenden Tasten auf der Fernbedienung: 4, 5, 6, 0-9.

Beim Blinken der Stromversorgungs-Anzeige das Gerat am Standby-Schalter ausschalten, Netzkabel aus der Steckdose abziehen und unseren Kundendienst informieren.
These Warning ist das Zeichen damit, daß die Einschaft-Sicherungsfunktion theses Fernsehgerats nun eingeschaltet ist.

2. Bedienungselemente (Unterkante des Gehäuses)

Menu/F: Zum Wechseln zwischen Kontrast, Helligkeit, Farbe, Scharfe und Menusprüche (die Taste F/OK auf der Fernbedienung hat die gleiche Funktion).

Input/OK: Zum Umschalten zwischen den Modi TV, AV1, RGB, AV2, AV3, DVI und PC.

e d : Zum Auswahl des nachsten oder vorgen Programms.

4: Zum Umschalten von Betrieb zu Standby (zum volligen Ausschalten muss der Monitor vom Netz getrennt werden). Viele Funktionen Ihres Fernsehgeräts werden über die Menüfungtion bedient.

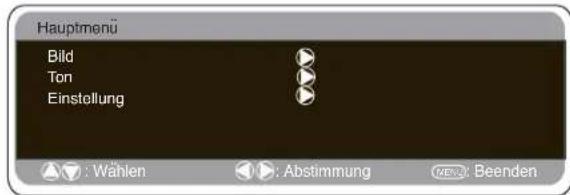

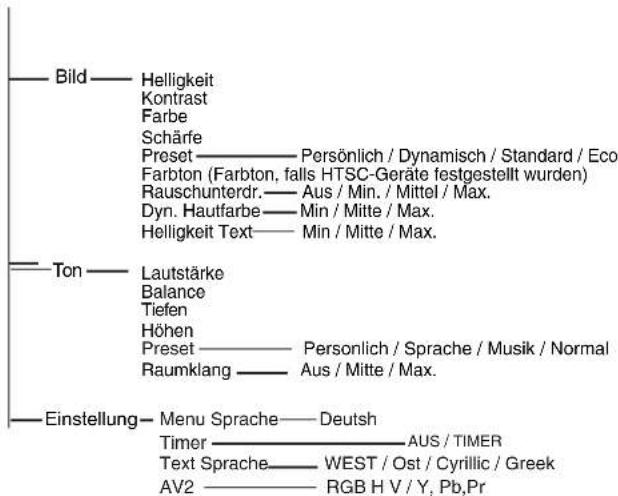

MENUBETRIEB

Wenn Sie die Menübedienung aufrufen, wird unter auf dem LCD Monitor angezeigt, welche Bedientasten zur Verfugung stehen. Zum Aufrufen des Hauptmenü die Taste u drücken.

Hauptmenu

Die Auswahl der Untermenus erfolgt über die Taste e oder d und Drucken von1 , sobald das gewünschte Untermenu markiert ist.

Nachdem Sie die gewünschten Einstellungen im Untermenü vorgenommen haben, können Sie das Untermenü verlassen, indem Sie die MENÜ-Taste drucken. Durch erneutes Drucken der MENÜ-Taste verlassen Sie auch das Hauptmenü.

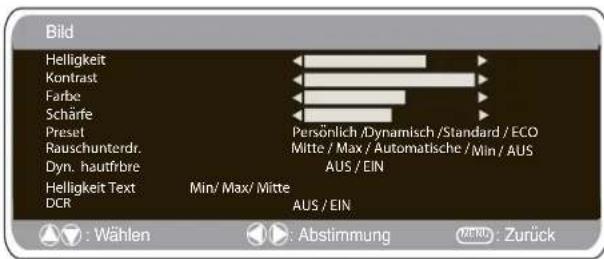

Bild-Menu

1. Drücken Sie die MENU-Taste. Gehen Sie anhand der Taste e oder d zum Bild-Menu. Zur Bestätigung die Taste1 drucken. Stellen Sie das Bild auf ihre personlichen Präferenzen ein. 2. Anhand der Tasten e oder d konnen Sie die Helligkeit, den Kontrast, die Farbe und die Bildscharfe einstellen. Nehmen Sie anhand der Tasten 1 oder 2 die gewünschten Einstellungen vor.

2. Preset: Anhand der Tasten1 oder 2 konnen Sie entweder Ihre "personlichen" Einstellungen vornehmen oder "Dynamisch", "Standard" oder "Eco" auswahlen (fur Helligkeit, Kontrast, Farbe und Bildscharfe).

3. Rauschunterrückung: Zur Reduzierung des "Bildrauschens" (Körnung). Anhand der Tasten 1 oder 2 lasst sich die Rauschunterrückung auf Mittel / Hoch / Auto / Niedrig / Aus stellen. 5. Dynamische Hautfarbe: Zur Erzeugung natürlicher Hautfarben. Anhand der Tasten 1 oder 2 lasst sich die Hautfar beregulierung ein- oder ausschalten.

4. Texthelligkeit: Anhand der Tasten 1 oder 2 lasst sich die Texthelligkeit auf Min. / Mittel / Max. stellen.
   Tint (Farbton): Diese Funktion steht nur zur Verfügung, wenn NT Geräte angeschlossen sind.
   Zum Verlassen des Bildmenü die MENTÜ-Taste drücken.

ihre personlichen Einstellungen werden bei Verlassen des Menus automatisch gespeichert.

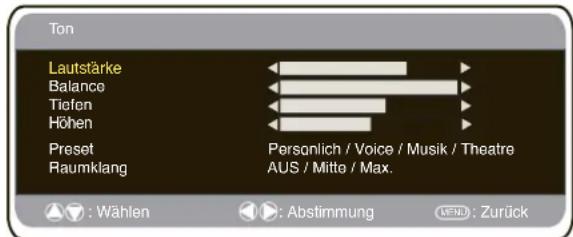

Ton menu

Drücken Sie MENU, um zum Hauptmenu zurückzukehren. Bei Beenden des Menus werden die Einstellungen automatisch gespeichert.

Drucken Sie MENU und wahlen Sie mit eoder das Menu Ton aus. Mit 1 Offnen Sie das Menu.

Verwenden Sie die Tastene oder 1 2 um die besten Klangeinstellungen für ihre Umgebung zu wahlen. Drucken Sie MENU, um zum Hauptmenu zurückzukehren. Bei Beenden des Menüs werden die Einstellungen automatisch gespeichert.Drucken Sie zum Beenden mehrmals die Taste MENU.

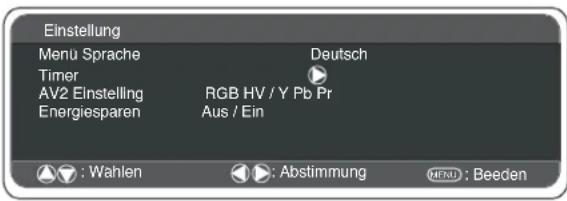

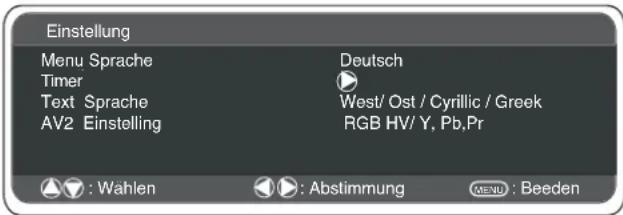

Einstellungen-Menu

■ OSD-Sprache

Wahlen Sie mithilfe der Tanten1 oder 2 ihre bevorzugte Bildschirmsprache aus (Franzosisch, Deutsch, Italienisch, Spanish, Niederlandisch). Zum Verlassen den Menus drucken Sie MENU.

AV2-Einstellungen

Im Menu "Einstellungen" über die Taste d die Option "AV2" auswahlen und je nach externe Gerät Y, Pb, Pr oder RGB, H/V auswahlen.

1. Drücken Sie die MENU-Taste. Wahlen Sie anhand der Tasten oder d die Option "Einstellung" aus und drucken Sie zur Bestätigung die Taste 1

2. Wahlen Sie anhand der Tastene oder die Option "AV2" aus.

3. Wahlen Sie anhand der Tastein 1 oder 2 die Option Y,Pb,Pr oder RGB,H/V aus.
4. Zum Verlassen die MENü-Taste drücken. Ihr Änderungen werden automatisch gespeichert.
5. Zum Verlassen erneut die MENU-Taste drucken."

Off-Timer

Der Off-Timer schaltet den monitor automatisch in den Standby-Modus, nachdem die vorgegebene Zeit verstrichen ist.
1. Drücken Sie die MENÜ-Taste. Wahlen Sie anhand der Tasten eoder d die Option "Einstellung" und drücken Sie zur Bestätigung die Taste1
2. Wahlen Sie anhand der Tasten eoder die Option "OFF-Timer" aus und drucken Sie die Taste 1 zur Eingabe.

1. Anhand der Tanten1 auswahlen.

oder 2

die Zeit bis zur Abschaltung

Die Zeit ändert sich in 5-Minuten-Schritten. Die maximale Zeit beträgt 120 Minuten.

Bei eingeschalteten Off-Timer entscheidt beim Drucken der Taste Programminformationen ein Symbol in der Bildschirmecke.

Wird das Fernsehgerat über die Standby-Taste 4 der Fernbedienung oder die Standby-Taste 4 an der Unterkante des Monitorsausgeschaltet, wird der Off-Timer aufgehoben. 4. Zum Verlassen des Untermenüs die MENU-Taste drucken.

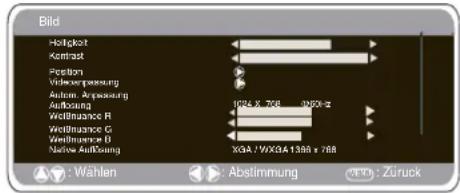

Einstellungen PC-Menu

Schlieben Sie ihren PC über den Stecker an PC-IN oder RGBHV order DVI an der Rückseite des Monitors an. Wahlen Sie anschließend über die Taste v auf ihrer Fernbedienung den PCModusoder AV2 (RGBHV, siehe Seite 25 fur AV2-Einstellungen)order DVI aus. Das Gerat wird dann zum Monitor fur den PC.

Durch Drücken der Taste MENU auf der Fernbedierung entscheidiert auf dem Bildschirm ein Menüfenster, in dem Sie die Einstellungen ändern können.

Um die Bildeinstellungen zuändern, wahren Sie mit den Tasten eoder auf der Fernbedienung „Bild“ auf und rufen Sie über die Taste 1 folgenden Menu für die Bildeinstellungen auf.

Drucken Sie die Taste 1 oder 2 , um die Helligkeit und den Kontrast einzustellen.

Bildposition verändert die horizontale oder vertikale Ausrichtung des Billes; rufen Sie die Untermenüs mit der Taste1 auf und nutzen Sie für Veränderungen die Taste 1 oder 2 auf der Fernbedienung.

Videoanpassung verändert die Phase und die Uhr auf dem Bildschirm. Ist das Bild verschwommen oder körnig, so konnen Sie es mit dieser Funktion schäfer stellen Nutzen Sie für Veränderungen die Tasten1 oder 2 auf der Fernbedienung.

Autom. Anpassung passt das Bild automatisch an; verwenden Sie dazu die Taste 1. Dadurch werden alle offen genommen Einstellungen automatisch angepasst. Die automatische Anpassung kann auch über die Taste Gramminformationenauf der Fernbedienung vorgenommen werden ohne das Menu aufzurufen.(eingeschlossen nicht im DVI Modus)

Auflösung zeigt die aktuelle Bildauflösung an. Diese Anzeige dient ausschließlich zur Information und kann nicht beareritet werden.

WeiBnuancen:Sie konnen die Taste 1 oder 2 benutzen, um die Farbnuancen des Bildschirms zu verändern - wahlen Sie die WeiBnuancen rot (R), grun (G) oder blau (B). Dadurch zeigt das Bild mehr von der ausgewählten Farbe an; wenn Sie z.B. rot wahlen, konnen Sie die Rottone des Bildes mit der Taste 1 oder 2 verstärken oder reduzieren.

Native Auflösung: Sofern der PC WXGA-kompatibel ist (1366x768), erfolgt die Wiedergabe in nativer Auflösung.

Die Bildschirmeinstellung kann anhand der 1 oder 2 Knöpf am Monitor geändert werden, um das XGA/WXGA-Signal zu empfängen. Drücken Sie MENU, um zum Hauptmenu zurückzuke hren gespeichert. Nähere Informationen für Ton-Einstellungen entnehmen Sie dem vorgen Menu.

Off-Timer und AV2-Einstellungen entsprechen denen in allen anderen Eingangsmodi (Seite 27).

Einstellung: Drücken Sie die MENU-Taste auf der Fernbedienung und wahlen Sie mithilfe der Tasten eoder d. "Einstellung" aus. Mit der Taste1 öffnen Sie das Menu Ist der Energiesparmodus

eingeschaltet, so schaltet derMonitor auf diesen Modus um, wenn 1 Minute lang kein Signal empfangen wird; die LED-Anzeige wechselt zueinem helleren Blau, um Standby anzuzeigen. Der Monitorschaltet sich automatisch ein, wenn er ein Signal findet. Mit denPC-

Eingang/RGBHV) Tasten 1 oder 2 schalten Sieden Energiesparmodus EIN oder AUS.

Einstellungen RS232C

Dieser Monitor kann unter Verwendung geeigneter Computer

/Steuerungsbefehle über den RS232C-Anschluss gesteuert werden.

ELEMENT ANGA BE
Synchronisation Asynchron
Übertragungsgeschwindigkeit	9600 / 19200
Datumjährige 8 Bits
Partitāt Keine
Stopbit	1
Flusskontroll e Keine

Technische Daten der seriellen Schnittstelle

Übertragungsdaten

1. Übertragungsgeschwindigkeit: Ersteinstellung ist 19200
2. Übertragungsgeschwindigkeit kann im Installationsmenü geändert werden.(siehe unter baudrate)

Anschluss

Für einen Anschluss zwischen PC und LCD-Monitor ist das designierte serielle RS-232C-Anschlusskabel zu verwenden.

Hinweise zur Kommunikation

Der monitor-Befehl ist durch einen Befehl bzw. eine Zeile definiert, die, die mit "G" beginnnt und mit einem Carriage Return (Wagenrücklauf) endet(0x0D).

Es gibt zwei Arten von Befehlen:

Ausfuhrungsbefehl, z.B. C05[CR] (siehe Tabelle auf Seite 63)

Statusprüfungbefehl, z.B. CR0 [CR] (siehe Tabelle auf Seite 63)

Einstellen der Monitoradresse im RS232-Modus

Zum Aufrufer des Anschlussmodus halten Sie die grüne Taste auf der Fernbedienung 5 Sekunden lang gedrück. Ein neuer Bildschirm wird angezeigt.

Jeder Monitor kann eine spezifische Adresse haben (z.B. 007). Auf diese Weise lassst sich ein Monitor individuell über einen PC steuern, ohne dass andere angeschlossene Monitore ansprechen.

Adressformat-Befehl

Der Adressformat-Befehl dient zum Steuern mehrerer Monitore von einem einzigen PC über die RS232-Kommandozeile. Wenn Sie als Monitoradresse 000 einrichten, spricht dieser Monitor niemals auf Befehle vom PC an.

Wenn die vom PC verwendete Adresse FFF lautet, führen alle Monitore den Befehl aus.

Der Adressformat-Befehl ist durch einen Befehl definiert - eine Zeile, die mit „A" beginnnt und mit einem Carriage Return (Wagenrücklauf) endet (0x0D).

Der Monitor beginn den Befehl zu entschlussen, sobald er einen Carriage Return (0xD) empfängt.

An den Anfang eines Steuerbefehls wird eine Adresse gesetzt (genau wie ein Adressbefehl).

Beispiel:

Ausfuhrungsbefehl:

,A001C05r[CR] - d.h. Adresse ist 001, Steuerbefehl ist C05

Statusprüfungbefehl:

"A001CR0" [CR] - d.h. Adresse ist 001, Befehl ist CR0

Die Adresse lasset sich auch im Menu Anschluss" direkt am Monitor ein

stellen (siehe oben). Der Adressbereich ist 000-999, die

Standardstellung ist 000.

Baudrate ist die Geschwindigkeitseinheit fur die Übertragung von

Datum vom PC zum Monitor.

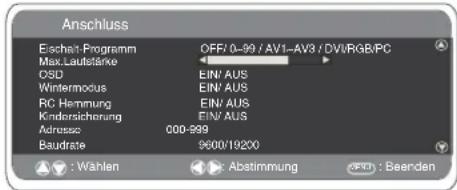

Anschlussmenu

An thisem LCD-Monitor konnen Sie folgende Einstellungen vornehmen:

EINSTELLMETHODE

■ Senderposition beim Einsatz.

1.Die grüne Taste auf der Fernbedienung für 5 Sekunden drücken. Daraufhin erscheidt das Anschlussmenü.

1. Anhand der Taste 5 oder 6 jeder Option Anschluss modus auswahlen und diesen über die Taste 1 ein2 . bzw. ausschalten.

Einschalt-Programm

Anhand der Taste die Option zur Auswahl eines Startprogramms einschalten und über die Taste 1 oder 2 das gewünschte Programm auswahlen.

(OFF / AV1/RGB/AV2/AV3/ DVI/ PC)

Zum Verlassen des Menus, betätigten Sie die Menu-Taste.

Max Lautstärke

Mit der 6 Taste,Max. Lautstärke' auswahlen und mit den Tanten 1 oder 2 die maximale Lautstärke einstellen.

■OSD

Wahlen Sie mithilfe der Taste6 die Funktion OSD und anschlieBend "EIN/AUS" über die Tasten 1 oder 2. Bei AUS wird die Funktion OSD gespert. Zur Reaktivierung drucken und halten Sie die grune Taste auf der Fermbedienung, um das Anschlussmenu erneut aufzurufen und OSD EIN zu wahlen.

■ Wintermodus

These Funktion kann bei Benutzung des LCD-Monitors unter kalten Temperaturbedingungen (4°C oder niedriger) aktiviert werden, um die Bildqualität zu wahren.

Mit der Tastee oder den Wintermodus markieren und dann die Taste 1 oder 2 drücken, um den Modus ein- oder auszuschalten (EIN/AUS).Ist der

Wichtig: Das Netzkabel sollte während des Betriebs im Wintermodus nicht abbezogen werden. Im Wintermodus ist der Stromverbrauch hoher als der normale Standby-Verbrauch, was auf den Betrieb der Heizung zurückzuführen ist. Wir empfehlen nachdrücklich, den

Wintermodus zu deaktivieren, wenn die Umgebungstemperatur über 4 Grad C beträgt.

RC-Hemmung

Wahlen Sie die Funktion "RC-Hemmung", um unbefugten Gebrauch der Fernbedienung zu verhindern. Ist diese Funktion aktiviert, entscheidet ein Sperrsymbol auf dem Bildschirm, sobald eine Taste der Fernbedienung betägt wird.

Wahlen Sie die Tasten 5 oder 6 . Mit den Tasten1 oder 2 wahlen Sie EIN oder AUS.

Möchten Sie die Fernbedienung wieder reaktivieren, so drücken und halten Sie die grüne Taste auf der Fernbedienung und wahlen Sie für die RC-Hemmung "AUS".

■ Kindersicherung

Über die Tasten an der Unterkante des Gehäuses konnen Sie den ungewolten Betrieb des LCD-Monitors verhindern.

Auswahl über die Tastene oder d anschlieBend mit der Taste 1 EIN/AUS wahlen.

Bei Abziehen des Netzsteckers wird diese Funktion storniert.

BildgroBe auswahlen.

Bildschirmeinstellungen

Heutzutage gibt es weitere verschiedene Übertragungsformate in verschiedenen Großverhältnissen, z.B. 4:3, 16:9 und Videoforme wie Letterbox

Im hochauflosenden (720p / 1080i) YpbPr- oder DVI-Modus, bleibt das Bild im 16:9-,Vollbild"-Format und kann nicht gewechselt werden.

Natural

4:3 16:9		Letterbox Video
Hierbei wird das Bild horizontal gestrekt, um den gesamten Bildschirm ausszüflichen. An den Kanten wird das Bild stärker gestrekt.	Das Bild füllt den gesamten Bildschirm und seine Proportionen stimmen.	Die schwarzen Balken oben und unten bleiben erhalten, und die Bildhöhe ist komprimiert, damit das Bild in den Bildschirmbereich passst.

Zoom

4:3 16:9		Letterbox Video
Die korrekte Bildbreite bleibt aufrechterhalten, aber der obere und andere Bildrand sind abgeschritten.	Das Bild wird geringfälligvermößert, wobei der obere und andere Bildrand beschritten werden.	Die schwarzen Balken oben und unten sind schmaler, und die Bildhöhe ist geringfälligkomprimiert.

Titel Ein

4:3	16:9	Letterbox Video
TITLES IN SCREEN	TITLES IN SCREEN	TITLES IN SCREEN
Wie bei “Zoom (16:9)”, der einzel Bildrand ist aber noch stärker komprimiert, damit die Untertitel angezeigt werden können.	Wie bei “Zoom (16:9)”, der einzel Bildrand ist aber noch stärker komprimiert, damit die Untertitel angezeigt werden können.	Wie bei “Zoom (16:9)”, der einzel Bildrand ist aber noch stärker komprimiert, damit die Untertitel angezeigt werden können.

Voll

4:3 16:9		Letterbox Video
Der gesamte Bildschirm ist gefüllt, das Bild ist in die Breite gezogen.	Der gesamte Bildschirm ist gefüllt, das Bildformat ist korrekt.	Die schwarzen Balken oben und unten sind vorhanden, und die Bildhöhe ist komprimiert.

Normal

4:3 16:9		Letterbox Video
Das korrekte Bildformat bleibt aufrechtehalten. Links und rechtserschreiben Balken.	Schwarze Balken links und rechts, die Bildhöhe ist gestrekt.	Schwarze Balken links, rechts, oben und unter.

Technische Daten

Allgemeine Daten

Netzspannung 220~240V,50Hz

Farbsysteme PAL NTSC3.5, SECAM

AV-Anschlasse:

AV1: SCART CENELEC Standard

Eingänge: Composite Video, RGB(5V RGB mit 5V sync an

Pin 14) und Audio-L/R

Ausgabe: TV-Ausgabe mit Composite Video und Audio-L/R

AV2:BNC

Eingänge: RGB, H und V/ Y, Pb, Pr Audio L/R

Ausgange: RGB, H und V/Y, Pb, Pr

AV3:BNC

Eingänge: Composite Video

Ausgabe: Composite Video

Audio-Laatsprechausgange: 2 × 6W^m

DVI-Eingang: DVI Group standard

PC Input: Mini D-SUB 15-polig und 3,5 mm Audiobuchse

Serieller Anschluss: RS232C:Eingänge / Ausgänge

Kontrastverhältnis 1500:1

BildschirmgroBe (Zoll) 42^ / 107 cm

(Diagonale Messung)

Display-Auflösung (WXGA) 1366 x 768

Betrachtungswinkel H:178, V:178

Abmessungen in mm(BxHxT) 1032x625x126.5(ohne Stander)

1032 x 683 x 340 (mit Ständer)

Gewicht (kg) 22.5(ohne Stander)

23.5 (mit Stander)

Nutzliche Hinweise

KEIN BILD, KEIN TON

Überprüfen Sie, ob der monitor an den Strom angeschlossen ist.
- Überprüften Sie, ob der Monitor sich im Standby-Modus befindet.

SCHLECHTES BILD, TON IN ORDNUNG

• Stellen Siedie HELLIGKEIT/len KONTRAST neu ein (zu niedrig).

KEINE FARBE, BILD IN ORDNUNG

• Stellen Sie den FARBREGLER neu ein.
  Überprüfen Sie die Kabelanschlüsse.
• Überprüfen Sie, ob der Signaleingang Farbe hat.

FERNBEDIENUNG FUNKTIERTNicht

• Überprüfen Sie, ob die Batterien richtig eingelegt wurden.
  Uberprüfen Sie den Zustand der Batterien.
• Uberprüfen Sie, ob die RC-Hemming auf EIN gestellt ist.

■ BILD IN ORDNUNG, KEIN TON

• Überprüfen Sie, ob die externen Lautsprecher korrekt angeschlossen sind.
• Uberprüfen Sie die Kabelanschluss an externe Geräte.
• Ist die Lautstärke auf ein Minimum reduziert oder auf Stumm geschalte?

MODEL: CE42LE1

Lizenzvereinbarung

Das Produkt (d. h. das Gerät bzw. die Anlage, auf die sich diese Dokumentation bezieht) beinhaltet Software (die in das Produkt eingebetteten Softwareprogramme, Hilfsprogramme und Module), die Eigentum von Sanyo oder dessen Lizenzgebern ist. Lesen Sie sich vor dem Gebrauch thesese Produkteitte die Bedingungen fur die Lizenzvereinbarung fur Endnutzer durch. Falls Sie mit den Bedingungen dieser Lizenvereinbarung nicht einverstanden sind, verwenden Sie das Produktitte nicht weiter - legen Sie es unbenutzt in die Verpackung zurück und geben Sie thesezusammen mit dem Kaufbeleg an Ihren Handler zurück, wo man Ihnen den Kaufbetrag in voller Hohe zurückerstatten wird. Durch die Nutzung thesees Produktereklaren Sie sich einverstanden, sich an die Bedingungen und Konditionen der Lizenzvereinbarung zu halten.

Gewährung der Lizenz, Konditionen und Einschränkungen

1. Sanyo gewährt Ohnen eine nicht ausschließlich, weltweite (abhängig von Exportkontrollen), nicht übertragbare (ausgenommen die Ausnahmeregelungen unter Paragraf 2), gebührenfreie Lizenz zur Nutzung der Software im und mit dem Produkt.
2. Ohne die vorherige schriftliche Genehmigung von SANYO dürfen Sie ihre Lizenzrechte an der Software an niemanden abzutreten. Wirde eine Abtretungsgenehmigung erteilt, damit die Software nur gemeinsam mit dem Produkt abgetreten werden, VORAUSGESETZT, der Abtretungsempfänger hat die Bedingungen und Konditionen dieser Lizenz gelesen und sich damit einverstanden erklärart.
3. Sie müssen darauf sorgen, dass die in dieser Software enthaltenen Copyright-, Waren- und anderen Schutzzeichen erhalten bleiben und nicht geändert oder halten werden.
4. Die hierunter gewährte Software ist urheberrechtlich geschützt und es wird ein Nutzungsrecht eingeräumt (die Software wird nicht verkauft). Insbesondere übertragtlichen SANYO keine Rechtsansprüche und Eigentumsrechte an der Software. Die hierunter gestellte Software kann Materialien enthalten oder aus Materialien hergeleitet worden sein, die SANYO in Lizenz von einem Drittunternehmen erhalten hat.
5. Ausgenommen im gesetzlich zulässigen Rahmen * dürfen Sie die Software nicht:

Imitanderer Computer-Hardware als dem Produkt verwenden;

I ganz oder teilweise kopieren;

I in ihrer Gesamtheit (oder teilweise) in Programme einbauen, die von Ihnen (oder in Ihrm Auftrag) entwickelt wurden bzw. von Ihnen genutzt werden;

I zurückbauen, dekompilieren oder disassemblieren;

I zur Nutzung (ganz oder teilweise) mit anderer Computerhardware als dem Produkt freigeben oder gestalten, dass die Software zur Nutzung mit anderer Computerhardware weitervertrieben wird, oder die Software ganz oder teilweise vermieten, verpachten, verschenken, verleihen, verkaufen, vertreiben oder deren Besitz übertragen.

Lizenzablauf

These Lizenz ist bis zu ihrem Ablauf gultig. Bei Verletzung der Lizenzbedingungen wird die Lizenz automatisch entzogen.

Ausschlussklausel

1. Die Software wird (im gesetzlich zulässigen Rahmen) ohne Mängelgewähr gefelt. SANYO und dessen Lieferanten übernehmen keine Gewährleistung ausrücklicher oder impliziter Art, einschließlich (aber nicht beschränkt auf) die Gewährleistung, dass die Ware von zufrieden stellender Qualität und gebrauchstauglich ist und gegen keinerlei Rechte verstört (die Ausschlussklausel gilt nur in dem Maße, wie ein Ausschluss gesetzlich nicht zulässig ist).
2. Unter keinen Umständen übernimmt SANYO Haftung für direkte, indirekte, beiläufige oder Folgenschäden (einschließlich Gewinnverluste, Unterbrechung der Geschäftsbläufe, Datenverluste bzw. Kosten für die Beschaffung von Ersatzware, -technologien und -diensten), die aus der Nutzung bzw. der Nichtnutzbarkeit der Software erwachsen (ausgenommen in dem Maße, wie ein derartiger Haftungsausschluss gesetzlich unzulässig ist).

Allgemeines

1. These Lizenzenvereinbarung unterliegt der englishen Gesetzgebung. Nutzer konnen Ansprüche nur in englishen Gerichtshöfen geltend machen. SANYO ist berechtigt, Ansprüche in den Gerichtshöfen einer jeder Gerichtsbarkeit geltend zu machen.
2. Die obigen Bestimmungen und Konditionen treten anstelle aller früheren Vereinbarungen schriftlicher oder mündlicher Art, die zwischen Ohnen und SANYO in Bezug auf die Software abgeschlossen wurden.

Zum Umschalten zwischen den Modi TV, AV1, RGB

AV2, AV3, PC oder DVI drucken Sie

die Taste mehrmals.Halten Sie die Taste einige

Sekunden gedrückt, bis ein AV-Auswahlbalken erscheint.

Wahlen Sie den gewünschten Modus mit den

Tasten

Breitbildformat

Drucken Sie auf diese Taste, um eine der folgenden Bildformate zu wahren: Natural - Voll - Zoom - Titel Ein oder Normal Siehe Seite 26.

Menu

zum Offnen und Schlieben von Untermenus.

Regler auf/ab

Zum Einstellen der Lautstärkestufe.

AuswahldesBildmodus

Drucken Sie die Taste wiederholt, um die folgenden Bildmodi einzustellen.

Persönlich - Persönlicher, bevorzuafter Modus.

Standard - Normale Bldeinstellung.

Dynamisch - Geeignet für hell erleuchtete Zimmer.

Oko - Geeignet fur schwach beleuchtete Räume,

bewirkt kinoahnlichen Effekt.

Zum Ein-/Ausschalten des Surround-Modus

AUS, MID, MAX

Surround-Modus-Ausbwaltaste

Standby / Ein- und Ausschalten

Zum EIN- oder AUSSCHALTEN des Monitors.

Siehe auch Seite 25

ProgrammInformation

Zur Anzeige der Programinformationen.

Im AV-Modus kann hier auch das Farbsystem wir folgt ausgewählt werden:

Auto PAL SECAM NTSC3.58

Auf/Ab

Zur Auswahl des nachsten elements.

Stummschaltung

Zur Kanalumschaltung aus den Lautsprechem.

Der Klangändert sich wie folgt: Normale

Lautstärke Stumm.

Virtueller Subwoofer: Ein/Aus

Für stärkeren Tiefenklang.

Statusbericht opdracht
