GEBRUIKSAANWIJZING EM4544 Eminent

1.1 Functies en kenmerken 3
1.2 Inhoud van de verpakking 3

2.0 Installatie met behulp van de wizard 3
3.0 Handmatig instellen van de router 4

3.1 Het aansluiten van de router 4
3.2 De router configureren voor verbinding met het internet 5
3.3 Verbindsmethode bepalen 5

3.3.1 De router configureren voor een internetverbinding met DHCP 6
3.3.2 De router configureren voor een internetverbinding met Statisch IP 6
3.3.3 De router configureren voor een internetverbinding met PPPoE 7
3.4 Draadloze beveiliging instellen 7
3.4.1 WPA2 AES beveiliging (aanbevolen) 7
3.4.2 WEP beveiliging 8
3.5 Installatie van de draadloze router voltooien 9

4.0 Een beveiligde draadloze verbinding opzetten met behulp van WPS 9

4.1 De WPS knop gebruiken (van de draadloze Eminent router en de draadloze WPS adapter)

5.0 Handmatig installeren als Access Point 11

5.1 Het aansluiten van de router 12
5.2 De router configureren als Access Point 12
5.3 Draadloze beveiliging instellen 13
5.3.1 WPA2 AES beveiliging (aanbevolen) 13
5.3.2 WEP beveiling 14
5.4 De installmentie van het Access Point voltooien 15

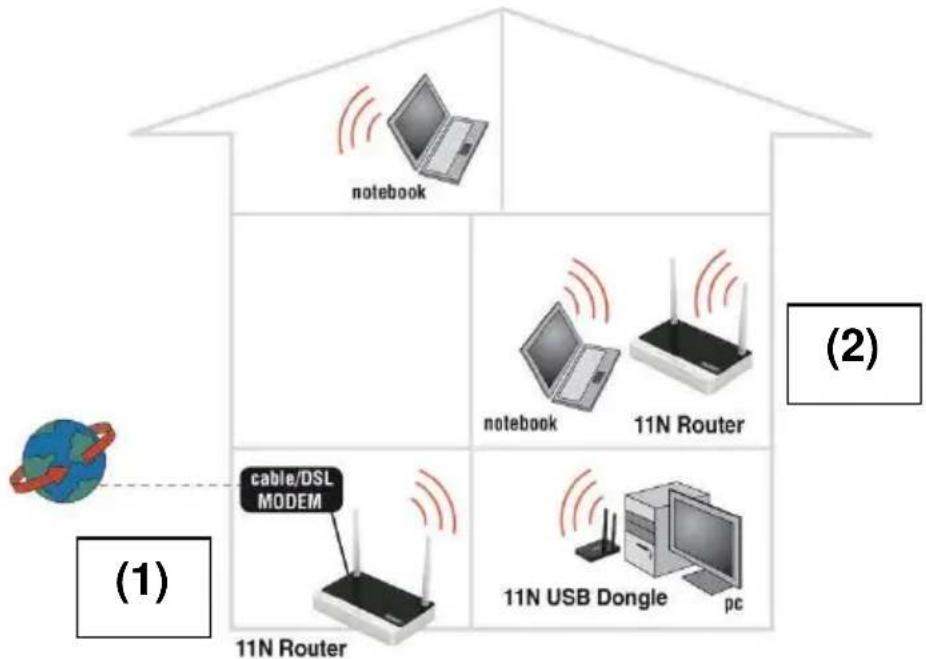

6.1 Het aansluiten van de signalversterker (2) 16
6.2 Je signaalversterker (2) configureren 16
6.3 Je signaalversterker (2) beveiligen (WPA2 AES) 17
6.4 Je draadloze router (1) configureren 18
6.5 Je draadloze router(1) koppelen met de signalversterker(2) 19
6.6 De installmentie van de signaalversterker voltooien 20

7.0 De router inzetten als signaalversterker (Wireless Multi Bridge) 20

7.1 De signalversterker aansluten 20
7.2.Je signaalversterker configureren 21
7.3 De Wireless Multi Bridge installingen configureren 21

8.0 Het draadloze network op de computer instellen 22

8.1 Draadloos network under Windows XP instellen 22
8.2 Draadloos network oder Windows Vista/7 instellen 23

9.0 Firewall & QoS installingen 24

3|NEDERLANDS

9.1 Port Forwarding 24
9.2 URL filtering 24
9.3 QoS instellen 25

10.0 Veelgestelde vragen en andere relevante informatatie 26

11.0 Service en ondersteuning 26
12.0 Waarschuwingen en aandachtspunten 27
13.0 Garantievoorwaarden 28
14.0 Verklaring van Overeenstemming 28

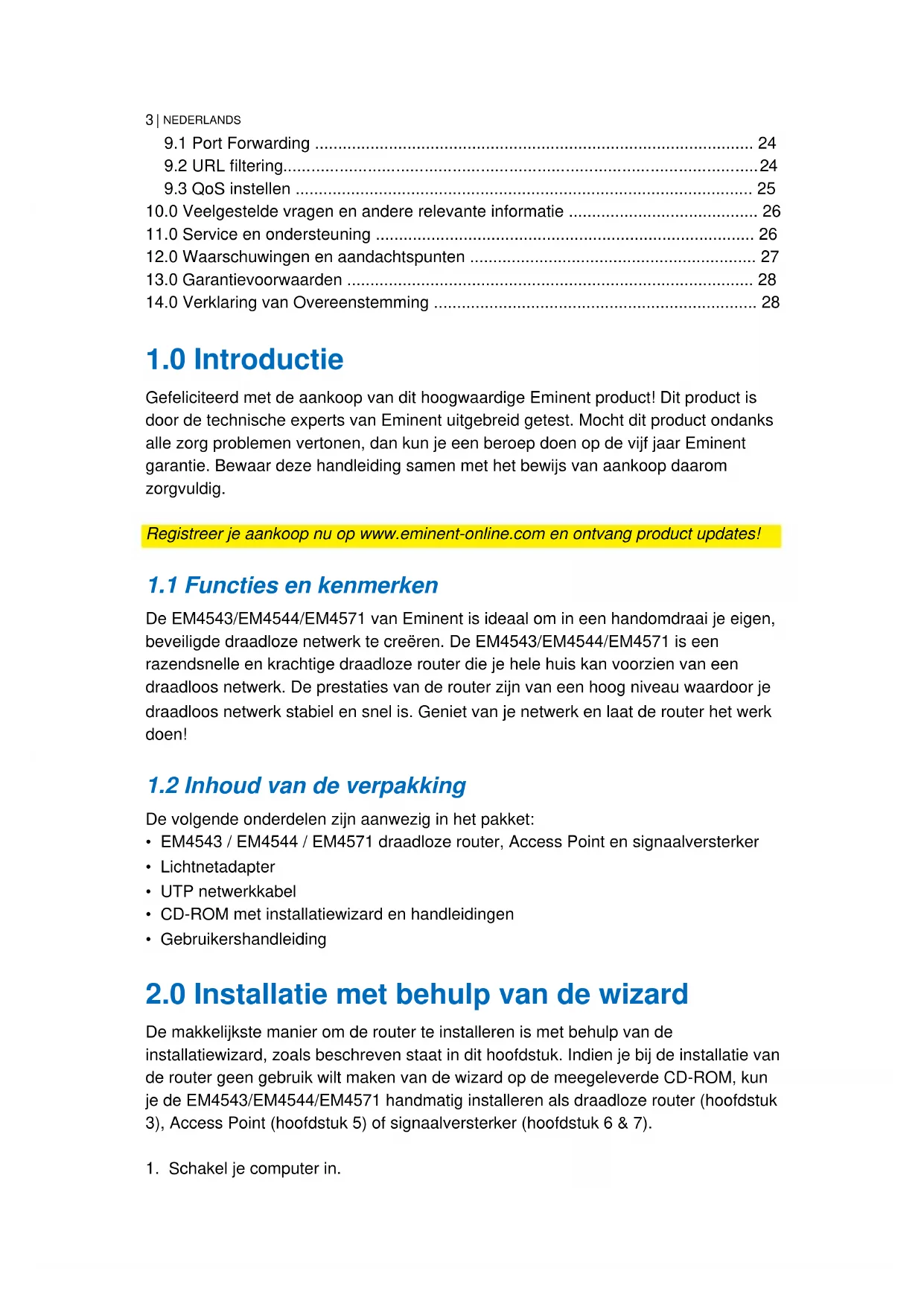

1.0 Introductie

Gefeliciteerd met de aankoop van dit hoogwaardige Eminent product! Dit product is door de technische experts van Eminent uitgebrecht getest. Mocht dit product ondanks alle zorg problemen vertonen, dan kun je een beroep doeon op de vrijoor Eminent garantie. Bewaar deze handleiding samen met het bewijs van aankoophaarom zorgvuldig.

Registrar je aankoop nu op www.eminent-online.com en ontvang product updates!

1.1 Functies en kenmerken

De EM4543/EM4544/EM4571 van Eminent is ideaal om in een handomdraai je eigén, beveiligde draadloze network te creeren. De EM4543/EM4544/EM4571 is een razendsnelle en krachtige draadloze router die je hele huis kan voorzien van een draadloos network. De prestaties van de router zichn van een hoog niveau waardoor je draadloos network stabiel en snel is. Geniet van je network en LAST de router het werk doen!

1.2 Inhoud van de verpakking

De volgende onderdelen zijn aanwezig in het pakket:

• EM4543 / EM4544 / EM4571 draadloze router, Access Point en signalversterker
• Lichtnetadapter
• UTP networkkabel
• CD-ROM met installment Wizard en handleidingen
• Gebruikershandleiding

2.0 Installatie met behulp van de wizard

De makkelijkste manier om de router te installereren is met behulp van de installmentewizard, zoals beschreiben staat in dit hoofdstuk. Indien je bij de installmentie van de router geen gebruik wilt makev van de wizard op de meegeleverde CD-ROM, kun je de EM4543/EM4544/EM4571 handmatig installeren als draadloze router (hoofdstuk 3), Access Point (hoofdstuk 5) of signaalversterker (hoofdstuk 6 & 7).

1. Schakel je computer in.

2. Plaats de CD-ROM in de CD-ROM speler.

3. De wizard worden gestart.
4. Volg de stappen op het scherm totdat de installmentie voltooid is. Je heb tu een werkende internetverbinding.

Let op! Het instellen van de router als signaalversterker staat nicht beschreiben op de CD-ROM. Wil je de router als signaalversterker instellen? Ga dan direct verder met hoofdstuk 6 of 7.

3.0 Handmatig instellen van de router

Je stelt de EM4543/EM4544/EM4571 in als draadloze router als je beschikt over een kabelmodem of ADSL modem zonder routerfunctie. Voor de handmatige installmentie van de router is het van belang dat je internetbrowser en je netwerk goed zijn geconfigureerd. De instellenen staan automatisch goed, tenzij je in het verleden iota's hebt veranderd.

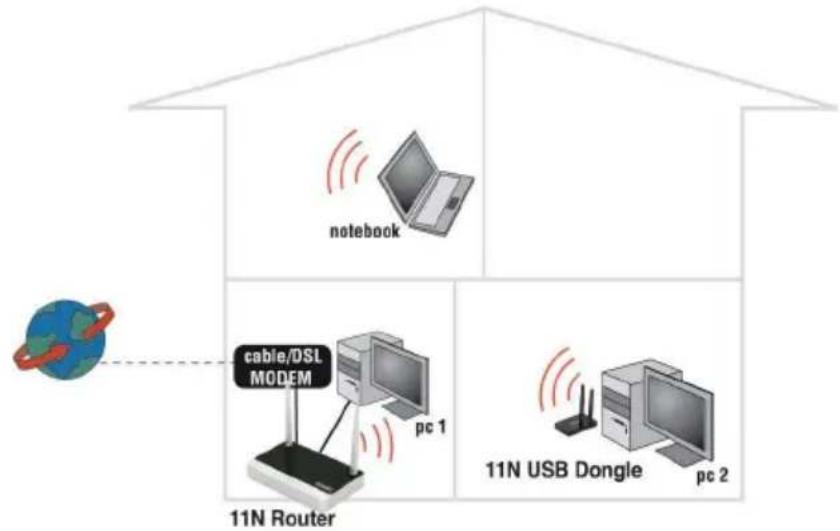

Voorbeeld van EM4543/EM4544/EM4571 als draadloze router

3.1 Het aansluten van de router

1. Schakel je computer UIT.
2. Sluit de router met de meegeleverde lichtnetadapter aan op het stopcontact.
3. Sluit de meegeleverde UTP networkkabel aan op de 'WAN'-poort van de router.
4. Sluit de andere kant van deze UTP netwerkkabel aan op de 'LAN'-poort van je kabelmodem of ADSL modemrouter.
5. Sluit een UTP netwerkkabel aan op een van de vier LAN'-poorten van je router.
6. Sluit de andere kant van deze UTP netwerkkabel aan op de netwerkadapter in je computer.

Is mijn netwerkverbinding correct aangesloten? Schakel je computer in en controllerer of het lampje op de router brandt dat correspondeert met de LAN'-poort waarop je de

UTP netwerkkabel gibt aangesloten. Ook dient het lampje op de netwerkadapter in je computer te branden.

3.2 De router configureren voor verbinding met het internet

Om de router te konnen configureren voor verbinding met het internet, dien je eerst verbinding te makeen met de router. Je maakt verbinding met de router door de onderstaande procedure te volgen.

1. Schakel je computer in.
2. Open je internetbrowser (Bijvoorbeeld Internet Explorer of Firefox).
3. Typ 'http://192.168.8.1' in de adresbalk.
4. Druk op de entertoets of klik op 'Ga waar'.
5. Er worden een scherm met een aantal icoontjes getoond. Dit zich de volgende icoontjes: Setup Tool', 'Internet Wizard' en ' Wireless Wizard'.
6. Klik op 'Internet Wizard'.
7. Er worden nu gezvraagd om een gebruikersnaam en wachtwoord. Vul in beiden velden 'admin' in en druk op 'Enter'.
8. Ga verder met hoofdstuk 3.3.

Tip: Klik op 'Wireless Wizard' als je een draadloos network wilt opzetten. Heb je gekozen voor de 'Wireless Wizard', dan kun je verder gaan met hoofdstuk 3.4.

3.3 Verbindsmethode bepalen

Om de router snel te können configureren voor verbinding met het internet via je provider dien je allereerst vast te stellen welke verbindingsmethode je provider gebruikt ('DHCP', 'Static IP' of 'PPPoE'). Je vindt deze gegevens in de informatatie die je van je provider hebt ontvangen, of kijk in tabel 1 voor de meest gangbare providers.

Nederlandse providers	Verbindsmethode
Caiway DHCP+Mac adres
Compuserve met Sagem ADSL modem DHCP
KPN ADSL met Thomson Speedtouch 546(i) ADSL modem DHCP
Onsbrabantnet DHCP+Mac adres
Telfort met Zyxel modem DHCP
Tiscali ADSL met Zyxel of Sagem modem DHCP
UPC Chello DHCP+Mac adres
Ziggo DHCP+Mac adres
Belgische providers

Telenet met Motorola modem DHCP

Tabel 1.

3.3.1 De router configureren voor een internetverbinding met DHCP

Voor een internetverbinding met verbindingsmethode 'DHCP' volg je onderstaande stappen:

1. Klik op 'Internet Wizard'.
2. Selecteer 'Manual Internet Configuration'.
3. Klik op 'Next'.
4. Selecteer 'DHCP Method'.
5. Klik op 'Next'.
6. Klik op 'Next'.
7. Klik op 'Save and Close'.
8. De wizard slaat nu de instellingen op en sluit daarna vanzelf het scherm.
9. Je hebts nu een werkende internetverbinding.

Tip! Om te voorkomen dat je het wachtwoord van de router verliest, kun je hier je gewijzigde wachtwoord invullen.

Wachtwoord:

3.3.2 De router configureren voor een internetverbinding met Statisch IP

Je kunt de draadloze router op de volgende manier configureren als je met een statisch IP-adres verbinding要去 make met je provider (bijvoorbeeld Speedtouch Home):

1. Klik op 'Internet Wizard'.
2. Selecteer 'Manual Internet Configuration'.
3. Klik op 'Next'.
4. Selecteer 'Static IP'.
5. Klik op 'Next'.
6. Vul de gegevens in zoals.Deze door je provider zich aangeleverd.
7. Klik op 'Next'.
8. Klik op 'Save and Close'.
9. De wizard slaat nu de instellingen op en sluit daarna vanzelf het scherm.
10. Je hebt nu een werkende internetverbinding.

7|NEDERLANDS

3.3.3 De router configureren voor een internetverbinding met PPPoE

Je=knt de draadloze router op de volgende manier configureren als je via PPPoE verbinding moet make nem met je provider (met gebruikersnaam en wachtwoord):

1. Klik op 'Internet Wizard'.
2. Selecteer 'Manual Internet Configuration'.
3. Klik op 'Next'.
4. Selecteer 'PPPoE'.
5. Klik op 'Next'.
6. Vul de gegevens in zoals.Deze door je provider zich aangeleverd.
7. Klik op 'Next'.
8. Klik op 'Save and Close'.
9. De wizard slaat nu de instellingen op en sluit daarna vanzelf het scherm.
10. Je hebt nu een werkende internetverbinding.

3.4 Draadloze beveiling instellen

Omdat ook onbevoegden het signal van een draadloos netwerk kanen ontvangen word je aanbevolen om je netwerk te beeigilen. Er zich verzillende beveiligingsmethoden die in verzillende gradaties het netwerk kanen beeigilen. Om een methode toe te passen in een netwerk is hetoodzakelijk dat alle draadloze netwerkkapparatuur deze methode ondersteunt. De sterkste vorm van draadloze beeilig ing is WPA2 AES (WiFi Protected Access).

WPA 2 AES is de sterkst möglich beveiliging. Je wordt dan ook aanbevolen om deze vorm van beveiliging te gebruiken. Het is darüber möglich dat er (oudere) draadloze apparatuur in omloop is dat geen ondersteuning heeft voor WPA2 AES, maar alleen kan werken met WPA TKIP. Raadpleeg de documentatie van je hardware om zeker te zichn dat al je draadloze apparatuur kan werken met WPA2 AES.

Ga voor WPA2 AES beveiliging verder met paragraaf 3.4.1 (aanbevolen) of ga voor WEP beveiliging verder met paragraaf 3.4.2.

3.4.1 WPA2 AES beveiliging (aanbevolen)

1. Klik op 'Wireless Wizard'.
2. De wizard verschijnt in een popup-schem. Klik op 'Next'.
3. Kies je land/regio en klik op 'Next'.
4. Vul bij 'SSID' de naam in die je aan het draadloze netwerk wilt geben. (Eventueel kun je op 'Check SSID' klikken om te controlleren of deze naam al gebruikt worden.)
5. Klik op 'Next'.
6. Er zal nu automatisch worden gezocht waar een geschikt draadloos kanaal.

7. Het Beste beschikbare kanaal worden voorgesteld in het scherm.

8. Klik op 'Next' om de keuze te accepteren. (Eventueel kun je zich een kanaaluit de lijstkiezen als je dit wilt.)

9. Er verschijnt een=kort overzicht met instellingen tot zover. Klik op 'Next' om verder te gaan.
10. Kies 'WPA2PSK' en klik op 'Next'.
11. Kies 'AES' en klik op 'Next'.
12. Typ een wachtwoord in het veld 'Network Key' (bijvoorbeeld 'jenaam01'). Gebruik hierbij geen leestekens en let erop dat het wachtwoord minimaal 8 karakters lang is!
13. Noteer de netwerknaam en het gekozen wachtwoord*.
14. Klik op 'Next'.
15. Klik op 'Finish'.
16. De wizard slaat nu de instellingen op en sluit daarna vanzelf het scherm.

Tip: WPA2 AES beveiling worden ondersteund vanaf Windows XP Service Pack 2 (met alle Windows Updates). Dit type beveiling kan dus nicht gebruikt worden onder Windows 98 of Windows 2000, tenzij de software van je draadloze netwerkadapter WPA2 AES ondersteunt. Beschik je Niet over Windows XP SP2, Windows Vista, Windows 7 of over de juiste software, ga dan verder met paragraaf 3.4.2.

3.4.2 WEP beveiling

1. Klik op 'Wireless Wizard'.
2. De wizard verschijnt in een popup-schem. Klik op 'Next'.
3. Kies je land/regio en klik op 'Next'.
4. Vul bij 'SSID' de naam in die je aan het draadloze netwerk wilt geben. (Eventueel kun je op 'Check SSID' klikken om te controleren of deze naam al gebruikt worden.)
5. Klik op 'Next'.
6. Er zal nu automatisch worden gezocht waar een geschikt draadloos kanaal.
7. Het Beste beschikbare kanaal worden voorgesteld in het scherm.
8. Klik op 'Next' om de keuze te accepteren. (Eventueel kun je zich een kanaal uit de lijst kiezen als je dit wilt.)
9. Er verschijnt een kort overzicht met instellingen tot zover. Klik op 'Next' om verder te gaan.
10. Kies 'WEP' en klik op 'Next'.
11. Kies 'Use a 128 bit key' en klik op 'Next'.
12. Typ een wachtwoord in het veld 'Network Key'. Voor deze sleutel mag er enkel gebruik gemaatkt worden van cijfers 0 t/m 9 en letters a t/m f. Gebruik dus geen leestekens en let erop dat het wachtwoord exact 26 karakters lang is!
13. Noteer de netwerknaam en het gekozen wachtwoord*.
14. Klik op 'Next'.
15. Klik op 'Finish'.
16. De wizard slaat nu de instellingen op en sluit daarna vanzelf het scherm.

3.5 Installatie van de draadloze router voltooien

Indien je hoofdstuk 3 geheel hebt doorlopen, sluit je de installmentie af door de volgende stappen te volgen:

1. Verwijder de UTP netwerkkabel UIT je computer.
2. Verwijder de UTP netwerkkabeluit de LAN poort van je router.
3. Start je computer opniew op.
4. Gefeliciteerd! Je heb de router correct geinstalleerd.

In hoofdstuk 8.0 worden uitgelegd hoe een draadloze verbinding gemaakt kan worden in Windows XP, Windows Vista en Windows 7.

*De draadloze verbinding worden verb broken als de beveiliging (WPA2 AES, WEP) is ingesteld in de router en dit Niet het geval is bij de draadloze netwerkadapter.
Wonneer de beveiliging ook in de draadloze netwerkadapter worden ingesteld, worden de verbinding hersteld.

Noteer hier het type beveiliging dat je hebt ingesteld, de netwerknaam en het wachtwoord:

WPA2 AES

WEP

Netwerknaam:

Wachtwoord:

4.0 Een beveiligde draadloze verbinding opzetten met behulp van WPS

De EM4543/EM4544/EM4571 können worden beveiligd door de WPS optie te gebruiken. Door de WPS functie te gebruiken, worden je draadloze netwerk beveiligd door op de WPS knop van je draadloze Eminent router en je draadloze WPS adapter te drukken. Je draadloze Eminent router en je draadloze WPS adapter spreken dan samen een netwerknaam en draadloze beveiligingssteutel (WPA2 AES) af. De verbinding:tussen de draadloze Eminent router en je draadloze WPS adapter worden daarna automatisch tot stand gebracht.

Zorg ervoor dat je draadloze WPS adapter correct op je computer is geinstalleerd!

4.1 De WPS knop gebruiken (van de draadloze Eminent router en de draadloze WPS adapter)

Let op: De volgende stappen zich aan de hand van Windows 7 opgesteld.

1. Zorg ervoor dat je computer is opgestart en dat de draadloze WPS adapter op je computer is geinstalleerd. Zorg er tevens voor dat de draadloze Eminent router een internetverbinding heeft.
2. Als het goed is, is het volgende icoontje aan de Windows taakkalk toegevoegd:

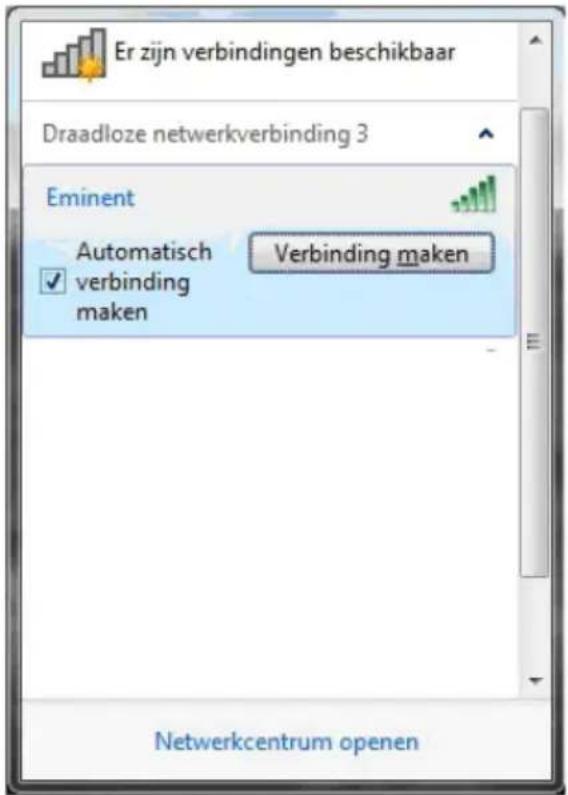

1. Klik dit icoontje aan waarna er een lijst met beschikbare draadloze netwerken worden getoond, zie ook de volgende afbeelding:

1. Selecteer het network waarmee je wilt verbinden en klik op 'Verbinding maken'.

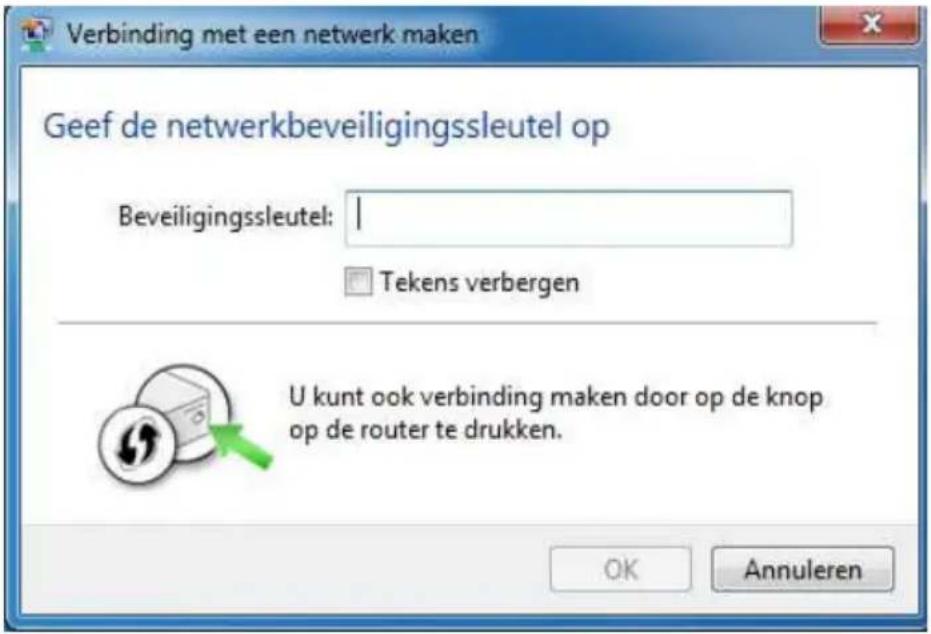

2. Als het goed is worden er om een netwerksleutel gezvraagd. Tevens worden er onderin hetplaatje aangegeven dat je ook op de WPS knop van de draadloze router(Int kucht drukken zoals in de volgende afbeelding worden aangegeven:

1. Druk op de WPS knop van je Eminent router gedurende maximaal 1-2 seconden (Niet langer!)
2. Druk dan op de WPS knop van je draadloze WPS adapter. Raadpleeg de handleiding van je draadloze WPS adapter hoelang je de WPS knop precies dient in te drukken.
3. De verbinding:tussen de draadloze Eminent router en je draadloze WPS adapter wordt automatisch tot stand gebracht. Het volgende icoontje wordt dan ook zichtaar in de Windows taakbalk: DIt icoontje geeft aan dat er een verbinding tot stand is gebracht en dat je toegang tot het internet hebt.

Let op: De WPS knop op de Eminent router dient tevens als een resetknop. Indien je de knop (te) lang indrukt (8~10 seconden), dan za de Eminent router worden teruggezet maar de fabrieksinstellungen.

Tip: Sommige WPS adapters en Windows versies vereisen dat er specifieke WPS software van de draadloze WPS adapter is geinstalleer. Indien dit het geval is, dan können de bovenstaande stappen afwijken. Raadpleeg in dat geval de handleiding van de draadloze WPS adapter voor de juiste stappen.

5.0 Handmatig installeren als Access Point

Je stelt de router in als Access Point als je al beschikt over een router of ADSL modemrouter. Voor de handmatige installmentie van de router is het van belang dat je internetbrowser en je network goed+zijn geconfigureerd. De instellenen staan automatisch goed, tenzij je in het verleden iets hebt veranderd.

Voorbeeld van EM4543 / EM4544 / EM4571 als Access Point

5.1 Het aansluiten van de router

1. Schakel je computer uit.
2. Sluit de router met de meegeleverde lichtnetadapter aan op het stopcontact.
3. Sluit de meegeleverde UTP netwerkkabel aan op de LAN 4'-poort van de router.
4. Sluit de andere kant van deze UTP netwerkkabel aan op de netwerkadapter in je computer.

Is mijn router.just op het Lichtnet aangesloten? Dit controllerer je door te verifiieren of het Power lampje brandt.

Is mijn netwerkverbinding correct aangesloten? Schakel je computer in en controllerer of het lampje op de router brandt dat correspondeert met de LAN'-poort waarop je de UTP netwerkkabel hebt aangesloten. Ook dient het lampje op de netwerkadapter in je computer te branden.

5.2 De router configureren als Access Point

Om de router te können configureren dien je eerst verbinding te make met de router. Je.maakt verbinding met de router door de onderstaande procedure te volgen.

1. Schakel je computer in.
2. Open je internetbrowser (Bijvoorbeeld Internet Explorer, Netscape of Firefox).
3. Typ 'http://192.168.8.1' in de adresbalk.
4. Druk op de entertoets of klik op 'Ga waar'.
5. Klik op 'Setup Tool'.
6. Er worden nu gezvraagd om een gebruikersnaam en wachtwoord. Vul in beiden velden 'admin' in en druk op 'Enter'.
7. Klik in het linker menu op 'Advanced Setup'.
8. Klik in het linker menu op 'Network'.

13| NEDERLANDS

1. Klik in het linker menu op 'LAN/DHCP Server'.
2. Zet de 'DHCP server' op 'STOP'.
3. Klik op de knop 'Apply', rechts in het kopje 'DHCP Server'.
4. Typ '192.168.8.200' in het veld LAN IP address'.
5. Typ '255.255.255.0' in het veld 'Subnet Mask'.
6. Klik op de knop 'Apply & Restart'.

Let op! Als je op een later tijdstip opniew wilt inloggen op de router, dien je de computer een vast IP adres te gehen.

1. Klik op 'Start'.
2. Klik op 'Configurationschem'.
3. Dubbelklik op 'Netwerkverbindungen'.
4. Klik met de rechter muisknop op je 'LAN verbinding'.
5. Klik op 'Eigenschappen'.
6. Selecteer 'Internetprotocol (TCP/IP)'.
7. Klik op 'Eigenschappen'.
8. Selecteer 'Het volgende IP-adres gebruiken'.
9. Typ '192.168.8.250' in het veld 'IP-adres'.
10. Typ '255.255.255.0' in het veld Subnetmasker'.
11. Klik op 'OK'.
12. Typ 'http://192.168.8.200' in de adresbalk om in te loggen op de router.

5.3 Draadloze beveiling instellen

Omdat ook onbevoegden het signaal van een draadloos netwerk{kunnen ontvangen word je aanbevolen om je netwerk te beveiligigen. Er zich verzschillende beveiligingsmethoden die in verschillende gradaties het netwerk{kunnen beveiligigen. Om een methode toe te passen in een netwerk is hetoodzakelijk dat alle draadloze netwerkkapparatuur deze methode ondersteunt. De sterkste vorm van draadloze beveiliging is WPA2 AES (WiFi Protected Access).

WPA 2 AES is de sterkst möglich bebeiliging. Je worden dan ook aanbevolen om deze vorm van beveiliging te gebruiken. Het is darüber möglich dat er (oudere) draadloze apparatuur in omloop is dat geen ondersteuning heeft voor WPA2 AES, maar alleen kan werken met WPA TKIP. Raadpleeg de documentatie van je hardware om zeker te zichn dat al je draadloze apparatuur kan werken met WPA2 AES.

Ga voor WPA2 AES beveiliging verder met paragraaf 5.3.1 (aanbevolen) of ga voor WEP beveiliging verder met paragraaf 5.3.2.

5.3.1 WPA2 AES beveiling (aanbevolen)

1. Klik op 'Wireless Wizard'.
2. De wizard verschijnt in een popup-schem. Klik op 'Next'.

3. Kies je land/regio en klik op 'Next'.

4. Vul bij 'SSID' de naam in die je aan het draadloze netwerk wilt geben.

(Eventueel kun je op 'Check SSID' klikken om te controlleren of deze naam al gebruikt worden.)

1. Klik op 'Next'.
2. Er zal nu automatisch worden gezocht waar een geschikt draadloos kanaal.
3. Het Beste beschikbare kanaal worden voorgesteld in het scherm.
4. Klik op 'Next' om de keuze te accepteren. (Eventueel kun je zich een kanaal uit de lijst kiezen als je dit wilt.)
5. Er verschijnt een=kort overzicht met instellingen tot zover. Klik op 'Next' om verder te gaan.
6. Kies 'WPA2PSK' en klik op 'Next'.
7. Kies 'AES' en klik op 'Next'.
8. Typ een wachtwoord in het veld 'Network Key' (bijvoorbeeld 'uwnam01'). Gebruik hierbij geen leestekens en let erop dat het wachtwoord minimaal 8 karakters lang is!
9. Noteer de netwerknaam en het gekozen wachtwoord**.
10. Klik op 'Next'.
11. Klik op 'Finish'.
12. De wizard slaat nu de instellingen op en sluit daarna vanzelf het scherm.

Tip: WPA2 AES beveiling worden ondersteund vanaf Windows XP Service Pack 2 (met alle Windows Updates). Dit type beveiling kan dus nicht gebruikt worden onder Windows 98 of Windows 2000, tenzij de software van je draadloze netwerkadapter WPA2 AES ondersteunt. Beschik je Niet over Windows XP SP2, Windows Vista, Windows 7 of over de juiste software, ga dan verder met paragraaf 5.3.2.

5.3.2 WEP beveiling

1. Klik op 'Wireless Wizard'.
2. De wizard verschijnt in een popup-schem. Klik op 'Next'.
3. Kies je land/regio en klik op 'Next'.
4. Vul bij 'SSID' de naam in die je aan het draadloze network wilt geben. (Eventueel kun je op 'Check SSID' klikken om te controleren of deze naam al gebruikt worden.)
5. Klik op 'Next'.
6. Er zal nu automatisch worden gezocht maar een geschikt draadloos kanaal.
7. Het Beste beschikbare kanaal worden voorgesteld in het scherm.
8. Klik op 'Next' om de keuze te accepteren. (Eventueel kun je zich een kanaaluit de lijst kiezen als je dit wilt.)
9. Er verschijnt een kort overzicht met instellingen tot zover. Klik op 'Next' om verder te gaan.
10. Kies 'WEP' en klik op 'Next'.
11. Kies 'Use a 128 bit key' en klik op 'Next'.
12. Typ een wachtwoord in het veld 'Network Key'. Voor deze key mag er enkel gebruik gemaatk worden van cijfers 0 t/m 9 en letters a t/m f. Gebruik dus geen leestekens en let erop dat het wachtwoord exact 26 karakters lang要去ন!

15|NEDERLANDS

1. Noteer de netwerknaam en het gekozen wachtwoord**.
2. Klik op 'Next'.
3. Klik op 'Finish'.
4. De wizard slaat nu de instellingen op en sluit daarna vanzelf het scherm.

5.4 De installmentie van het Access Point voltooien

Indien je hoofdstuk 4 geheel hebt doorlopen, sluit je de installmentie af door de volgende stappen te volgen:

1. Verwijder de UTP netwerkkabeluit je computer.
2. Sluit deze UTP networkkabel aan op een LAN poort in je modem(router).
3. Start je computer opniew op.
4. Gefeliciteerd! Je hebt de router correct als Access Point geinstalleerd.

In hoofdstuk 8.0 worden uitgelegd hoe een draadloze verbinding gemaakt kan worden in Windows XP, Windows Vista en Windows 7.

**De verbinding worden verbroken als beveiliging (WPA2 AES, WEP) is ingesteld in de router en dit Niet het geval is bij de draadloze netwerkadapter. Wanner de beveiliging ook in de draadloze netwerkadapter worden ingesteld, worden de verbinding hersteld.

Noteer hier het type beveiliging dat je hebt ingesteld, de netwerknaam en het wachtwoord:

WPA2 AES

WEP

Netwerknaam:

Wachtwoord:

Heb je al een draadloos netwerk en wil je het bereik vergroten? Dan sluit je de router aan als signaalversterker. Hiervoor dien je een aantal instellen in de signaalversterker (2) en in de draadloze router/Access Point (1) aan te passen.

Een 2e EM4543/EM4544/EM4571 inzetten als signalversterker

6.1 Het aansluiten van de signalversterker (2)

1. Schakel je computeruit.
2. Sluit de router met de meegeleverde lichtnetadapter aan op het stopcontact.
3. Sluit de meegeleverde UTP netwerkkabel aan op de LAN 1'-poort van de router.
4. Sluit de andere kant van deze UTP netwerkkabel aan op de netwerkadapter in je computer.

Is mijn router juist op het Lichtnet aangesloten? Dit controllerer je door te verifiernen of het power lampje op de router brandt.

6.2 Je signalversterker (2) configureren

1. Schakel je computer in.
2. Open je internetbrowser (Bijvoorbeeld Internet Explorer, Netscape of Firefox).
3. Typ 'http://192.168.8.1' in de adresbalk.
4. Druk op de entertoets of klik op 'Ga waar'.
5. Klik op 'Setup Tool'.
6. Er worden nu gezvraagd om een gebruikersnaam en wachtwoord. Vul in beiden velden 'admin' in en druk op 'Enter'.
7. Klik in het linker menu op 'Advanced Setup'.
8. Klik in het linker menu op 'Network'.
9. Klik in het linker menu op 'LAN/DHCP Server'.
10. Zet de 'DHCP server' op 'STOP'.
11. Klik op de knop 'Apply', rechts in het kopje 'DHCP Server'.
12. Typ '192.168.8.200' in het yield LAN IP address'.

13. Typ '255.255.255.0' in het veld 'Subnet Mask'.

14. Klik op de knop 'Apply & Restart'.

Let op! Als je op een later tijdstip opnieuw wilt inloggen op de router, dien je de computer een vast IP adres te gehen.

1. Klik op 'Start'.
2. Klik op 'Configurationschem'.
3. Dubbelklik op 'Netwerkverbindungen'.
4. Klik met de rechter muisknop op je 'LAN verbinding'.
5. Klik op 'Eigenschappen'.
6. Selecteer 'Internetprotocol (TCP/IP)'.
7. Klik op 'Eigenschappen'.
8. Selecteer 'Het volgende IP-adres gebruiken'.
9. Typ '192.168.8.100' in het veld 'IP-adres'.
10. Typ '255.255.255.0' in het veld Subnetmasker'.
11. Klik op 'OK'.
12. Typ 'http://192.168.8.200' in de adresbalk om in te loggen op de router.

6.3 Je signalversterker (2) beveiligigen (WPA2 AES)

In dit hoofdstuk worden twee routers met elkaar verbonden. Het is möglich om middels WDS een router met een ander model draadloze router (met WDS ondersteuning) te koppelen. Gebruik in dat geval WEP beveiliging,,ondat sommige routers geen WDS met WPA2 AES ondersteunen.

Omdat ook onbevoegden het signal van een draadloos netwerk kannen ontvangen word je aanbevolen om je netwerk te beveiligigen.

1. Klik op 'Wireless Wizard'.
2. De wizard verschijnt in een popup-schem. Klik op 'Next'.
3. Kies je land/regio en klik op 'Next'.
4. Vul bij 'SSID' de naam in die je aan het draadloze netwerk wilt geben. (Eventueel kun je op 'Check SSID' klikken om te controleren of deze naam al gebruikt worden.)
5. Klik op 'Next'.
6. Er zal nu automatisch worden gezocht maar een geschikt draadloos kanaal.
7. Het Beste beschikbare kanaal worden voorgesteld in het scherm.
8. Klik op 'Next' om de keuze te accepteren. (Eventueel kun je zich een kanaal uit de lijst kiezen als je dit wilt.) Noteer welt kanaal geselecteerd is**.
9. Er verschijnt een kort overzicht met instellingen tot zover. Klik op 'Next' om verder te gaan.
10. Kies 'WPA2PSK' en klik op 'Next'.
11. Kies 'AES' en klik op 'Next'.

12. Typ een wachtwoord in het veld 'Network Key' (bijvoorbeeld 'uwnam01'). Gebruik hierbij geen leestekens en let erop dat het wachtwoord minimaal 8 karakters lang is!

13. Noteer de netwerknaam en het gekozen wachtwoord**.

14. Klik op 'Next'.
15. Klik op 'Finish'.
16. De wizard slaat nu de instellingen op en sluit daarna vanzelf het scherm.

***De verbinding worden verbroken als beveiliging (WPA2 AES) is ingesteld in de signaalversterker en dit Niet het geval is bij de draadloze netwerkadapter. Wanner de beveiliging ook in de draadloze netwerkadapter worden ingesteld, worden de verbinding hersteld.

Noteer hier de netwerknaam, het wachtwoord en het kanaal dat je heb opgegeven: WPA2 AES

Netwerknaam:

Wachtwoord:

Kanaal:

6.4 Je draadloze router (1) configureren

Bij het configureren van je router en het instellen van de beveiliging (paragraaf 6.5), worden UITgegaan van een draadloze router. Zorg ervoor dat je draadloze router met een UTP netwerkkabel is verbonden met je computer.

1. Open je internetbrowser (Bijvoorbeeld Internet Explorer, Netscape of Firefox).
2. Typ 'http://192.168.8.1' in de adresbalk.
3. Druk op de 'Enter' knop of klik op 'Ga waar'.
4. Klik op 'Wireless Wizard'.
5. Er worden nu gevraagd om een gebruikersnaam en wachtwoord. Vul in beiden velden 'admin' in en druk op 'Enter'.
6. De wizard verschijnt in een popup-schem. Klik op 'Next'.
7. Kies je land/regio en klik op 'Next'.
8. Vul bij 'SSID' de naam in die je aan het draadloze netwerk wilt geben. (Eventueel kun je op 'Check SSID' klikken om te controleren of deze naam al gebruikt worden.)
9. Klik op 'Next'.
10. Er zal nu automatisch worden gezocht maar een geschikt draadloos kanaal.
11. Het Beste beschikbare kanaal worden voorgesteld in het scherm.
12. Kies hetzelfde kanaal dat je ook voor de signaalversterker hebt gekozen.
13. Klik op 'Next'.
14. Er verschijnt een kort overzicht met instellingen tot zover. Klik op 'Next' om verder te gaan.
15. Kies 'WPA2PSK' en klik op 'Next'.

19| NEDERLANDS

1. Kies 'AES' en klik op 'Next'.
2. Vul het zichfde wachtwoord in als je op de signalversterker gebruikt.
3. Klik op 'Next'.
4. Klik op 'Finish'.
5. De wizard slaat nu de instellingen op en sluit daarna vanzelf het scherm.

6.5 Je draadloze router(1) koppelen met de signaalversterker(2)

Als je de stappen gevolgd hebt, dan worden er nu aan de volgende voorwaarden voldaan:

• De signaalversterker (2) heeft als adres 192.168.8.200
• De draadloze router heeft als adres 192.168.8.1
• Beide apparaten gebruiken WPA2 AES als beveiliging met bezelfde netwerksleutel.
• Beide apparaten gebruiken hetzelfde kanaal
• De netwerknaam van de apparaten mag verschillen. (bijv. 'boven' en 'beneden')

In beiden apparaten moet nu ingesteld worden dat ze draadloos met elkaar要去en verbinden. We beginnen met het instellen van je draadloze router (1).

1. Sluit de router en de signaalversterker met een UTP netwerkkabel op elkaar aan, via bijv. LAN poort 4 op LAN poort 4.
2. Sluit een computer met UTP networkkabel aan op Ian poort 1 van je draadloze router (1).
3. Schakel beside routers in.
4. Schakel je computer in.
5. Open je internetbrowser (Bijvoorbeeld Internet Explorer, Netscape of Firefox).
6. Typ 'http://192.168.8.1' in de adresbalk om je router (1) te benaderen.
7. Klik op 'Setup Tool'.
8. Er worden nu gezvraagd om een gebruikersnaam en wachtwoord. Vul in beiden velden 'admin' in en druk op 'Enter'.
9. Klik in het linkermenu op 'Advanced Setup'.
10. Klik in het linkermenu op 'Wireless'.
11. Klik in het linkermenu op WDS Setup'.
12. Klik in het rechtschem op 'Search AP'.
13. Er verschijnt een venster met de gezonden draadloze netwerken.
14. Dubbelklik op de netwerknaam (SSID) van de signaalversterker.
15. Klik op 'OK'.
16. Klik op de knop 'Add' in het rechtschemm.
17. Klik op de knop 'Save' rechtsboven in het scherm.
18. Klik op 'OK' om de instellengen op te slaan.
19. Sluit het venster.

6.6 De installmentie van de signalversterker voltooien

1. Typ 'http://192.168.8.200' in de adresbalk om je signaalversterker (2) te benaderen.
2. Klik op 'Setup Tool'.
3. Klik in het linkermenu op 'Advanced Setup'.
4. Klik in het linkermenu op 'Wireless'.
5. Klik in het linkermenu op 'WDS Setup'.
6. Klik in het rechtschem op 'Search AP'.
7. Er verschijnt een venster met de gezonden draadloze netwerken.
8. Dubbelklik op de netwerknaam (SSID) van je router(1).
9. Klik op 'OK'.
10. Klik op de knop 'Add' in het rechtschemm.
11. Klik op de knop 'Save' rechtsboven in het scherm.
12. Klik op 'OK' om deinstallingen op te slaan.
13. Verwijder nu de UTP kabel:tussen de LAN poorten van beiden routers.
14. Deinstallingen zijn voltooid en de signalversterker kun je nu gaanplaatsen op de plek waar het draadloze signaal minder sterk was.

Tip: Om te testen of er daadwerkelijk draadloze verbinding:tussen.beide apparaten is, kun je met de nu nog aangesloten computer als het goed is beide apparaten op hun webpagina's benaderen. Werkt ditECHTER Niet, herhaal dan de stappen in hoofdstuk 6.

7.0 De router inzetten als signalversterker (Wireless Multi Bridge)

Als je eigén modem of andere draadloze router geen WDS ondersteuning heeft, dan kun je de EM4543/EM4544/EM4571 alsnog als een signaalversterker instellen door de Wireless Multi Bridge optie te gebruiken.

Door deze optie te gebruiken za je draadloze Eminent router opdezelfde manier verbinding met je draadloze modem of andere draadloze router make, zoals je computer ook verbinding maakt met een draadloos netwerk. Heeft de Eminent router eenmaal een verbinding tot stand gebracht met de eerste draadloze modem of router, dan heeft de Eminent router al een internetverbinding. De draadloze Eminent router zendt op dat moment ook een tweede draadloos signaluit waarmee je computer dan wee kan verbinden. Is je computer verbonden met de Eminent draadloze router, dan heeft je computer ook direct een internetverbinding.

Gebruik de volgende stappen om een Wireless Multi Bridge verbinding op te zetten:

7.1 De signalversterker aansluten

1. Zet je computer aan.

2. Sluit de draadloze Eminent router op het Lichtnet aan met behulp van de bijgeleverde stroomadapter.

3. Sluit de bijgeleverde UTP netwerkkabel op de 'LAN 1' poort van de Eminent router aan.
4. Sluit de andere kant van de UTP netwerkkabel op de netwerkaansluiting van je computer aan.

Is mijn router.just op het lichtnet aangesloten? Dit controllerer je door te verifiieren of het power lampje op de router brandt.

7.2. Je signalversterker configureren

Voordat je de Eminent router=kunt instellen voor Wireless Multi Bridge gebruik, dien je het volgende bij de hand te hebben:

• De netwerknaam (SSID) van de eerste draadloze router
• De beveiligingsstreutel van de eerste draadloze router
• Het kanaal waarop de eerste draadloze router is ingesteld

Bij voorkeur dien je de Wireless Multi Bridge verbinding in te stellen verwijl de Eminent draadloze router bekabeld met je computer is verbonden.

1. Zorg ervoor dat je computer is opgestart.
2. Open je internetbrowser (Bijvoorbeeld Internet Explorer of Firefox).
3. Typ 'http://192.168.8.1' in de adresbalk en druk op de 'Enter' knop of klik op 'Ga waar'.
4. Klik op 'Setup Tool'.
5. Er worden nu gezvraagd om een gebruikersnaam en wachtwoord. Vul in beiden velden 'admin' in en druk op 'Enter'.
6. Klik op 'Advanced Setup'.
7. Klik op 'Wireless'.
8. Klik op 'Wireless Setup'.
9. Vul een SSID in. Wil je dat het bestaande network worden uitgebrecht zodate je overal verbinding kunt make metdezelfde netwerknaam (SSID), vul dan de netwerknaam (SSID) van de eerste draadloze router in. Tevens dient het kanaal (channel) hetzelfde kanaal te zichn als op de eerste draadloze router.
10. Vul een beveiligingsstreutel in bij 'Authentication'. Wil je dat het bestaande netwerk worden uitgebrecht zodate je overal verbinding kunt make metdezelfde netwerknaam, dan dien je bezelfde beveiligingsstreutel in te vullen die je ook gebruikt op je eerste draadloze router..
11. Klik op 'Apply' om de gegevens op te slaan.
12. Klik daarna op 'Save' bovenin het scherm.

7.3 De Wireless Multi Bridge installingen configureren

1. Klik op 'Wireless'.

2. Klik op 'Wireless Multi Bridge'.

3. Zet 'Operation' op 'Start'.

4. Zorg ervoor dat 'Wireless Bridge' is geselecteerd.
5. Klik op de 'Search AP' knop.
6. Selecteer de netwerknaam waarmee de Eminent router要去 verbinden (De eerste draadloze router).
7. Als het network van de eerste draadloze router is beveiligd dien je de beveiligingsstreutel in te vullen.
8. Klik op 'Apply'.
9. Klik op 'Save' bovenin het scherm.
10. Klik op 'Network'.
11. Heeft je eerste draadloze router een IP-Adres dat binnen een ander IP-Adres bereik ligt, dan dien je het IP-Adres van de Eminent router aan te passen maar dit IP-bereik bij 'LAN IP'.
12. Klik op 'Apply and restart'. Sluit dan je webbrowser herstart je computer, of schakel je netwerkkaart UIT en wee in.
13. Log opniew op de Eminent router in met behulp van het neue IP-Adres.
14. Klik op 'Setup Tool'.
15. Klik op 'Advanced Setup'.
16. Klik op 'Network'.
17. Klik op 'LAN/DHCP Server'.
18. Zet 'DHCP Server' op 'Stop'.
19. Klik op 'Apply'.
20. Klik op 'Save' bovenin het scherm.
21. Je Eminent router is nu als een signaalversterker ingesteld met behulp van Wireless Multi Bridge.

Tip: Als je een ander IP-Adres hebts ingesteld zoals in stap 11 is beschreiben, dient dit IP-Adres wel in hetzelfde IP-bereik te liggen als het IP-Adres van de eerste draadloze router. Bijvoorbeeld: Als de eerste router als IP-Adres '192.168.1.1' heeft, dan kun je de Eminent router instellen op '192.168.1.200'. Vanaf dat moment is de Eminent router benaderbaar op het neue IP-Adres.

8.0 Het draadloze network op de computerystellen

Nu de router is beveiligd要去 nu de computer zelf worden ingesteld zodate ze het beveiligde draadloze netwerk kan herkennen en ermee kan verbinden. Windows XP, Windows Vista en Windows 7 zijn momenteel de meest gebruikte besturingsystemen. We gaan uitleggen hoe je een draadloze verbinding onder deze systemen kunt opzetten.

8.1 Draadloos network onder Windows XP instellen

Om de draadloze verbinding tot stand te brengen onder Windows XP dien je de volgende stappen uit te voeren:

1. Start je computer op.
2. Klik op 'Start'.
3. Gaaar 'Configuratieschemr'.
4. Selecteer in het configuratieschem 'Netwerkverbindingen'.
5. Als het goed is, zich je nu je draadloze kaart of adapter staan. Klik deze met de rechtermuisknop aan.
6. Kies nu voor 'Beschikbare draadloze netwerken weergeven'. Er worden nu een lijst getoond met aanwezige draadloze netwerken.
7. In het lijstje met beschikbare draadloze netwerken selecteer je het eigen netwerk.
8. Wanner je nu kiest voor 'verbinding makeen' gaat je PC een waarschuwing geen dat dit netwerk is beveiligd en dat er een netwerksleutel is vereist.
9. Vul nu twee keer de beveiligingsstreutel in en kies voor 'verbinding make'n'.
10. Is je sleutel goed ingevoerd, dan zal Windows na enigeijd aangeven dat het network is verbonden. Je=kunt nu online.

8.2 Draadloos network onder Windows Vista/7 instellen

Om de draadloze verbinding tot stand te brengen onder Windows Vista dien je de volgende stappen uit te voeren:

1. Klik op 'Start'.
2. Klik nu op het 'Configuratieschem'
3. Kies hier voor 'Netwerk en Internet'.
4. Gaaar het Netwerkcentrum'.
5. Aan de linkerzijde van het verschenen menu kies je voor 'Draadloos network beheren'
6. In dit venster kies je voor 'Toevoegen'.
7. In het volgende scherm kies je dan voor 'Een draadloos netwerk binnen bereik van deze PC toevoegen'.
8. In het neue venster kies je het eigen netwerk.
9. Klik nu op 'Verbinding make'.
10. Je PC zal nu de volgende melding geven: 'Geef een sleutel voor de netwerkbeveiliging of wachtwoordzin op voor het network'. Vul hier dan je beveiligingsstreutel in.
11. Kies nu voor 'Verbinding make'. Indien je sleutel correct is ingevuld, za je computer nu een draadloze verbinding hebben en ben je online.

De stappen voor Windows 7 zijn als volgt:

1. Klik op het networkicoontje in de taakkalk (naast het klokje).
2. De beschikbare draadloze netwerken worden getoond.
3. Selecteer je eigendraadloze networken klik op 'Verbinding make'.
4. Er worden om de netwerksleutel gezvraagd. Vul je netwerksleutel in.
5. Klik op 'Verbinding make'n. Indien je sleutel correct is ingevuld, za je computer nu een draadloze verbinding hebben en ben je online.

9.0 Firewall & QoS installingen

De router beschikt over een geavanceerde firewall. In deze firewall kun je poorten openen om bepaalde programma's toegang te geben tot internet. Dit gebeurt met behulp van 'Port Forwarding'.

In sommige geallen wil je de internettoegang hunnen blokkeren. Wanner je kinderen hebt, wil je bijvoorbeeld expliciete inhoud op sommige websites hunnen blokkeren. Dat kan met behulp van de ingebouwde URL filtering methode.

Tip! Voor jouw veriligte is de Firewall standard ingeschakeld. Wij adviseren je城县 hetijd een virusscanner te gebruiken en deze regelmatig te updateaten.

9.1 Port Forwarding

1. Open je internetbrowser (Bijvoorbeeld Internet Explorer, Netscape of Firefox).
2. Typ 'http://192.168.8.1' in de adresbalk.
3. Druk op de entertoets of klik op 'Ga waar'.
4. Klik op 'Setup Tool'.
5. Er worden nu gevraagd om een gebruikersnaam en wachtwoord. Vul in beiden velden 'admin' in en druk op 'Enter'.
6. Klik op 'Advanced Setup' in het linkermenu.
7. Klik op 'Port Forwarding' onder 'NAT/Routing' in het linkermenu.
8. Bij LAN IP-adres vul je het IP-adres in van de PC waar het programma op draait waar voor de poorten opengezet要去en worden.
9. Bij 'Protocol' geef je het juiste protocol aan.
10. Bij 'External port' vul je de poorten in. In het eerste vakje vul je de start of begin poort in. In het tweeede vakje vul je de eind poort in. Indien je slechts een poort open hoeft te zieten, vul je bij zowel het eerste vakje als het tweeede vakje bezelfde poortnummers in.
11. Bij 'Internal Port' vul jedezelfde poorten in.
12. Bij 'Rule Name' geef je een naam aan deze instelling. Bijvoorbeeld de naam van de applicatie of het spel waarvoor je deze poorten openzet.
13. Klik op 'Add' om de instellenen op te slaan.

9.2 URL filtering

Met 'URL filtering' kun je een bepaalde website of websites met bepaalde namen of gedeeltes van namen blokkeren. Ideal wonneer je kinderen nicht wilt blootstellen aan bepaalde inhoud.

1. Open je internetbrowser (Bijvoorbeeld Internet Explorer, Netscape of Firefox).
2. Typ 'http://192.168.8.1' in de adresbalk.
3. Druk op de entertoets of klik op 'Ga waar'.

4. Klik op 'Setup Tool'.

5. Er worden nu gezvraagd om een gebruikersnaam en wachtwoord. Vul in beiden velden 'admin' in en druk op 'Enter'.

6. Klik op 'Advanced Setup' in het linkermenu.
7. Klik op 'Internet Access Control'.
8. Kies in het rechtschemm bij 'Input Type' voor URL Filter Setup'.
9. Vul bij 'Rule Name' de naam in die je aan deze regel wilt toekennen.
10. In de velden bij 'Source IP' kun je een van-tot bereik opgeven, of een vinkje zieten bij 'ALL IP' om alle computers toegang tot de site te ontzeggen.
11. Bij 'Filter URL' vul je het adres in dat je wilt blokkeren.
12. Klik op 'Add' om de instelleningen op te slaan.

Tip: Bij 'Input Type' kun je kiezen uit een groot,aantal voorbepaalde programma's, zoals MSN Messenger en ICQ en deze opdezelfde manier op basis van intern IP adres blokkeren.

9.3 QoS instellen

Dankzij QoS (Quality Of Service) kun je ervoor zorgen dat bepaalde applicaties of pc's altijd voorrang krijgen in het netwerk. Hierdoor ben je er zeker van dat je nooit last(Intkunt krijgen van bijvoorbeeld lag' in games, of haperingen in videoweergave, als een van de computers in huis ineens intensief gaat downloaden.

Het instellen van QoS verschift per situatie. Wij geen waarom een algemene individatie hoe je deze optie要去 instellen.

1. Open je internetbrowser (Bijvoorbeeld Internet Explorer, Netscape of Firefox).
2. Typ 'http://192.168.8.1' in de adresbalk.
3. Druk op de entertoets of klik op 'Ga waar'.
4. Er worden nu gezvraagd om een gebruikersnaam en wachtwoord. Vul in beiden velden 'admin' in en druk op 'Enter'.
5. Klik op 'Setup Tool'.
6. Klik op 'Advanced Setup' in het linkermenu.
7. Klik op 'Traffic'.
8. Klik op 'QoS' Setup.
9. Zete een rondje bij de optie 'Start' in het rechtschemr.
10. Vul bij Download en Upload de snelheden in van je internetverbinding. Als je de snelheid Niet weet kijk dan in het tipveld voor een korte uitleg.
11. Klik op 'Apply' om deze basisinstalling te activeren.

Tip: Als je nicht exact weet hoe snel je internetverbinding is, neem dan contact op met je internetprovider. Deze zar meestal Waardes in MB noemen. Deze waarde is in Mbits, waar bij geldt, 1 MB = 1024 Kbit. In de Webpagina van je router kun je zowel Mbit als Kbit waards gebruiken.

Om een regel in te stellen, volg je de volgende stappen:

1. Kies 'User Defined' Rule bij 'QoS Setup'.
2. Kies 'Max Limit' om de maximale snelheidslimiet in te stellen.
3. Kies 'Min Guarantee' minimaal gegardeerde snugheid in te stellen.
4. Vul de waarden in bij 'Download' en 'Upload'.
5. Vul bij 'IP' het IP of IP-gebied in waarvoor deze regel要去 gelden.
6. Vul bij 'Protocol' het protocol in. (Indien onbekend, leeg lately.)
7. Vul bij 'External Port' de poorten in. (Indien onbekend, leeg lately.)
8. Klik op 'Apply' om deze regel toe te voegen.

Praktijkvoorbeeld: 10Mbit / 1Mbit DSL verbinding.

Problem: Als PC1 gaat downloadsen, worden het internet traag.

Suggestie: PC1 op 'Max Limit' instellen en hier maximaal 5000 Kbit aan toekennen bij download en 512Kbit bij upload.

Probleem: Tijdens het spelen van netwerkspellen via de PC, PS3 of Xbox360 bevriest het spel soms, of verspringen er dingen in het scherm. Er is 'lag', doordat andere computers het internet intensief gebruiken.

Suggestie: PC, PS3 of Xbox360 met 'Min. Guarantee' instellen. Waardesঃn 3000 Kbit voor download en 640Kbit bij upload.

Opmerking: De QoS regels worden in volgorde van bovenaar beneden afgehandeld.

10.0 Veelgestelde vragen en andere relevante informatatie

De meest recente veelgestelde vragen voor je product kun je vinden op de supportpagina van je product. Eminent zal deze veelgestelde vragen regelmatig bijwerken zodate je bent voorzien van de meest recente informatie. Bezoek de Eminent website voor meer informatie: www.eminent-online.com

11.0 Service en ondersteuning

Deze handleiding is door de technische experts van Eminent met zorg opgesteld. Mocht je desondanks problemen ervaren bij de installmentie of in het gebruik van je Eminent product, vul dan het supportformulier in op de website www.eminentonline.com/support.

Je kunt tevens gebruik makev van het Eminent servicenummer. Bel 0900-EMINENT (0900-3646368, 45ct per minuut) of, in geval je woonachtig bent in Vlaanderen 070 277 286 (30ct per minuut).

*Exclusief de kosten voor het gebruik van je mobiele telefoon.

12.0 Waarschuwingen en aandachtspunten

Vanwege wet- en regelgeving bepaald door het Europese parlement, kan sommige (draadloze) apparatuur onderhevig+zijn aan beperkingen omtrent het gebruik in bepaalde Europese lidstatesen. In sommige Europese lidstatesen kan het gebruik van deze apparatuur verboden zijn. Neem contact op met je (lokale) overheid voor meer informatie over deze beperkingen.

Volg ten allenijd de instructies in de handleiding*, special wanner het apparatuur betreft wat geassembleerd dient te worden.

Waurschuwing: In de meeste gevalen gaat het om een elektronisch apparaat.

Verkeerd of oneigenlijk gebruik van het apparaat kan leiden tot (zware) verwondingen.

Het repareren van het apparaat dient uitgevoerd te worden door gekwalificeerd

Eminent personeel. De garantie vervalt per direct indien het apparaat zich gerepareerd is en/of wanner het product misbruikt is. Voor uitgebrende garantie voorwaarden, ga

haar www.eminent-online.com/garantie.

*Tip: Eminent handleldingen worden met de grootste zorgvuldigheid gemaakt. Door neue technische ontwikkelingen kan het echter gebeuren dat een geprinte handleiding Niet meer de meest recente informatie bevat. De online handleiding worden alsijd direct geupdate met de niewste informatie.

Mocht je een probleem ervaren met de geprinte handleiding, check dan.altijd eerst onsite website www.eminent-online.com waar de meest recente handleiding te downloaden is.

Tevens vind je op once website in de Vaakgestelde Vragen (FAQ) Sectie veel informatatie over je product. Het is zeer raadzaam eerst de FAQ sectie te raadplegen, vaak is je antwoord hier terug te vinden.

13.0 Garantievoorwaarden

De garantietermijn van vrij发展格局 voor alle Eminent producten, tenzij anders aangegeven op het moment van aankoop. Bij aankoop van een tweedehands Eminent product resteert de garantiperiode gemeten vanaf het moment van de aankoop door de eerste eigenaar. De Eminent garantieregeling is van toepassing op alle Eminent producten en onderdelen onlosmakelijk verbonden met het betreffende product. Voedingen, batterijen, accu's, antennes en alle andere producten Niet geintegreerd in of direct verbonden met het hoofdproduct of producten waarvan redelijkkerwijs mag worden aangenomen dat deze een ander slijtagepatroon kennen dan het hoofdproduct vallen derhalve Niet onder de Eminent garantieregeling. De garantie verwalt tevens bij onjuist of oneigenlijk gebruik, externe invloeden en/of bij opening van de behuizing van het betreffende product door partijen anders dan Eminent.

14.0 Verklaring van Overeenstemming

Om u te verzekeren van een veilig product conform de richtlijnen opgesteld door de Europese Commissie kurz u een kopie van de Verklaring van Overeenstemming met betrekking tot uw product opvragen door een e-mailbericht te sturen maar: [e-mail]. U kurz ook een brief sturen maar:

Eminent Computer Supplies
Postbus 276
6160 AG Geleen
Nederland

Vermeld bij uw aanvraag duidelijk 'Verklaring van Overeenstemming' en het artikelnummer van het product waarvan u de Verklaring van Overeenstemming opvraagt.

3.0 Manuell als WLAN-Router konfigurieren
