MANUALE UTENTE EM4544 Eminent

4.0 Impostazione di una connessione protetta con WPS ............................................. 9

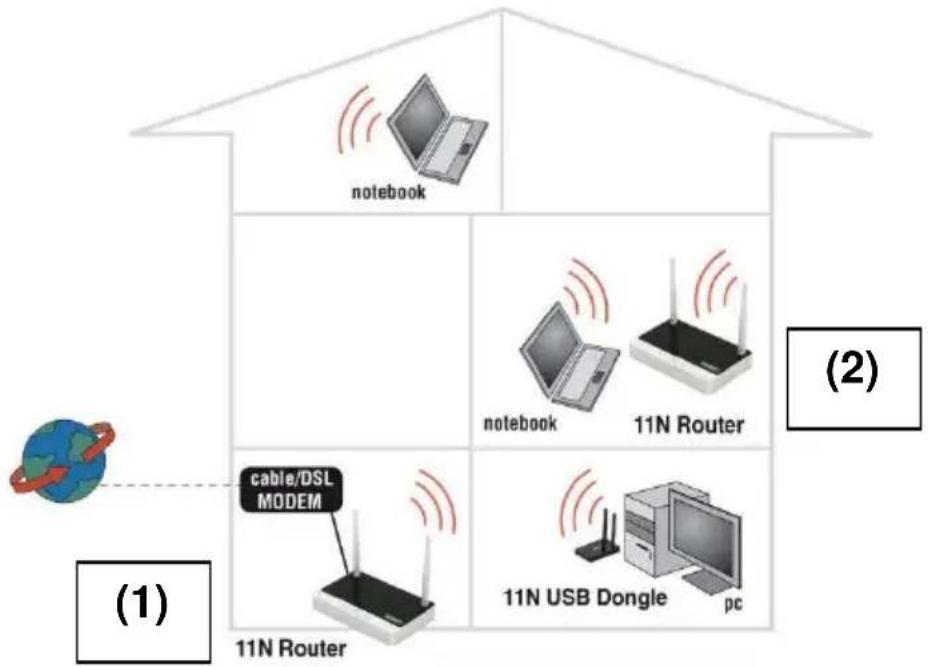

6.0 Configurazione del router come amplificatore di segnale (signal booster) ............ 14

6.1 Connessione del router come amplificatore di segnale .................................... 15

6.2 Configurazione dell’router come amplificatore di segnale (2) ........................... 15

6.5 Connessione tra wireless router e amplificatore di segnali (2) .......................... 18

6.6 Completare l’installazione del signal booster ................................................... 19

7.0 Configurazione del router come amplificatore di segnale (Multibridge wireless) ... 19

7.1 Connessione dell'amplificatore di segnale ....................................................... 20

7.2.Configurazione della LAN sull'amplificatore di segnale .................................... 20

7.3 Configurazione delle impostazioni di Multibridge wireless ................................ 20

12.0 Avvisi e punti importanti cui prestare attenzione ................................................ 26

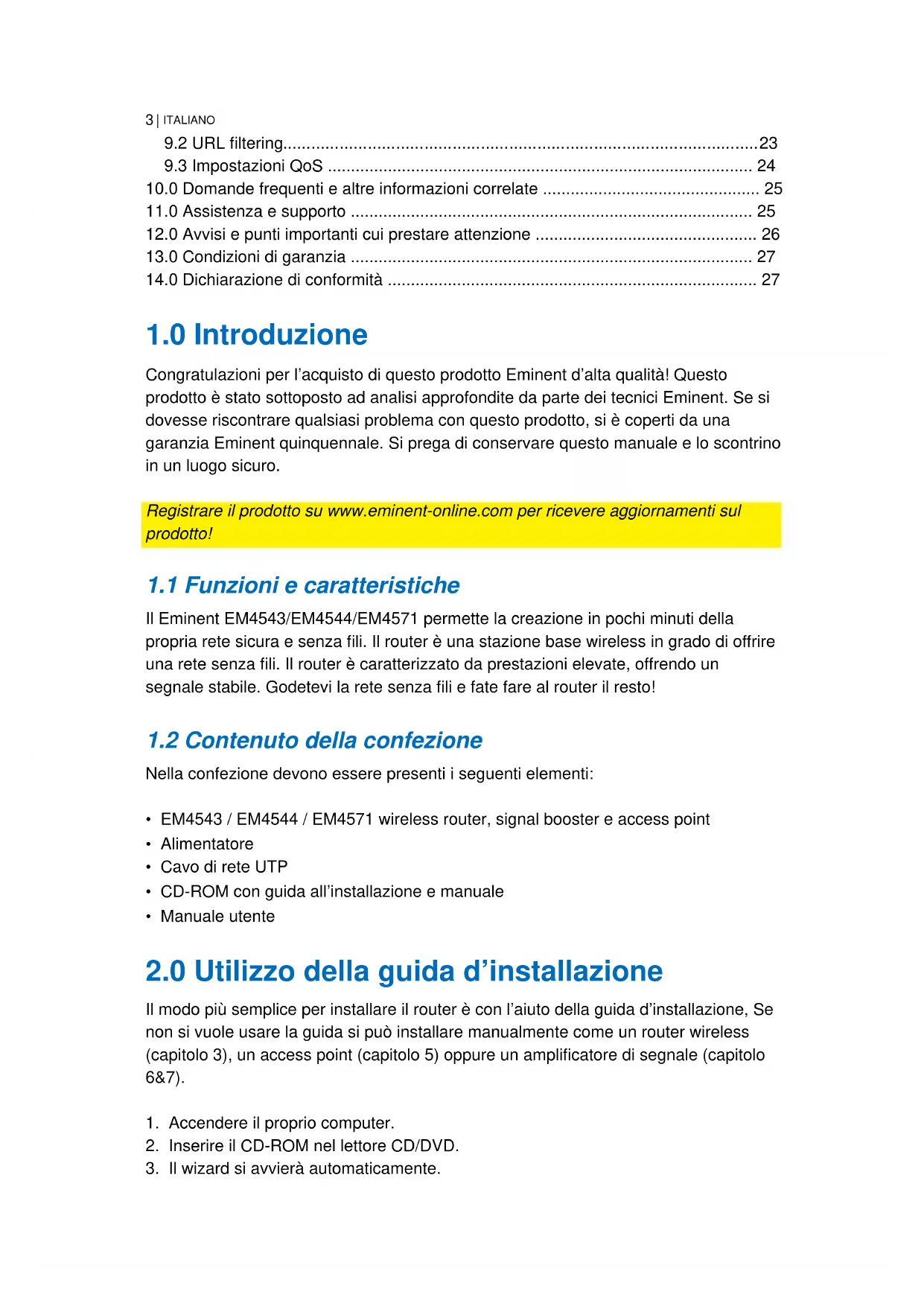

Congratulazioni per l’acquisto di questo prodotto Eminent d’alta qualità! Questo prodotto è stato sottoposto ad analisi approfondite da parte dei tecnici Eminent. Se si dovesse riscontrare qualsiasi problema con questo prodotto, si è coperti da una garanzia Eminent quinquennale. Si prega di conservare questo manuale e lo scontrino in un luogo sicuro. Registrare il prodotto su www.eminent-online.com per ricevere aggiornamenti sul prodotto!

1.1 Funzioni e caratteristiche

Il Eminent EM4543/EM4544/EM4571 permette la creazione in pochi minuti della propria rete sicura e senza fili. Il router è una stazione base wireless in grado di offrire una rete senza fili. Il router è caratterizzato da prestazioni elevate, offrendo un segnale stabile. Godetevi la rete senza fili e fate fare al router il resto!

1.2 Contenuto della confezione

Nella confezione devono essere presenti i seguenti elementi:

• CD-ROM con guida all’installazione e manuale

2.0 Utilizzo della guida d’installazione

Il modo più semplice per installare il router è con l’aiuto della guida d’installazione, Se non si vuole usare la guida si può installare manualmente come un router wireless (capitolo 3), un access point (capitolo 5) oppure un amplificatore di segnale (capitolo 6&7).

1. Accendere il proprio computer.

2. Inserire il CD-ROM nel lettore CD/DVD.

3. Il wizard si avvierà automaticamente.4

4. Seguire le istruzioni sullo schermo finché l’installazione non si completa. Ora si

ha una connessione Internet. Nota! Il CD-ROM non permette la configurazione dell’router wLINK come amplificatore di segnale. Per fare ciò bisogna continuare con il capitolo 6/7.

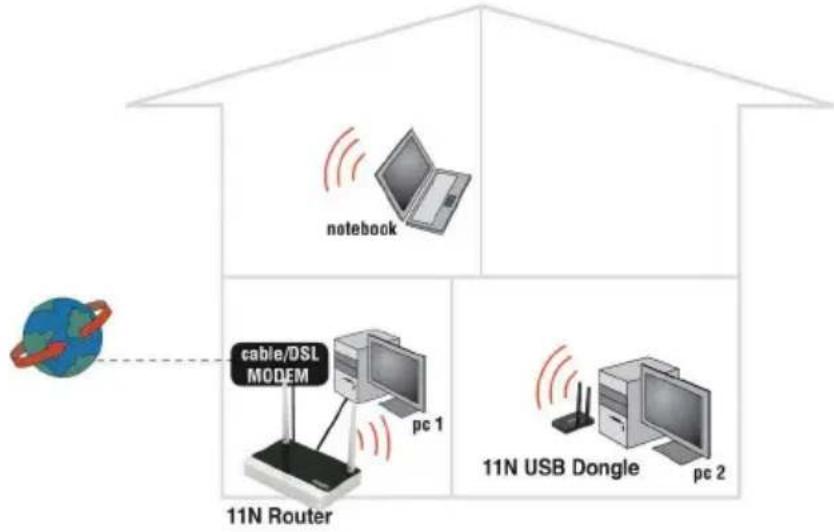

3.0 Configurazione manuale come wireless

router Installate come router wireless se disponete di un modem senza una funzione di router. Assicuratevi che il vostro browser Internet e la rete siano perfettamente configurate durante la configurazione manuale del wireless router. Si può assumere che le impostazioni siano corrette se non sono state modificate in passato. Esempio del EM4543/EM4544/EM4571 come wireless router

3.1 Connessione del router

1. Spegnere il computer.

2. Connettere il wLINK a una presa di corrente usando l’alimentatore fornito.

3. Connettere il cavo di rete UTP fornito alla porta ‘WAN’ del router..

4. Connettere l’altra estremità del cavo di rete alla porta LAN del proprio modem.

5. Connettere un cavo di rete UTP ad una delle quattro porte ‘LAN’ dell’EM4550.

6. Connettere l’altra estremità del cavo UTP all’adattatore di rete del proprio

computer. La connessione è corretta? Accendete il proprio computer e verifichiate l’accensione del LED sull’router (che corrisponde alla porta LAN alla quale avete connesso il cavo UTP). Il LED sull’adattatore di rete del proprio computer dovrebbe anche essere accesa.5

3.2 Configurazione del router per una connessione

Internet Prima di configurare il router per una connessione Internet è necessaria la connessione del router. Seguite le istruzioni in seguito per connettere l’router:

1. Accendere il computer.

2. Aprire l’ Internet browser (e.g. Internet Explorer, Chrome o Firefox).

3. Digitare ‘http://192.168.8.1’ nella barra degli indirizzi.

4. Premere il tasto ‘Invio’ o fare clic su ‘Vai a’.

5. Viene visualizzata una nuova schermata con tre diverse icone. Le icone sono

denominate ‘Strumento di installazione’, ‘Procedura guidata di Internet’ e ‘Procedura guidata wireless’.

6. Fare clic su ‘Procedura guidata wireless’.

7. Verranno richiesti ‘Username’ e ‘Password’. Digitare ‘admin’ nel campo

‘Username’ e ‘admin’ nel campo ‘Password’ e premere il tasto Invio.

8. Continuare con il capitolo 3.3.

Suggerimento: Fare clic su ‘Procedura guidata wireless’ per impostare la connessione di rete wireless. Se si è selezionato ‘Procedura guidata wireless’, è possibile continuare con il capitolo 3.4.

3.3 Determinazione del modo di connessione

Per configurare velocemente il wLINK300 per una connessione ad Internet attraverso il proprio provider bisogna prima determinare quale modo di connessione utilizza il proprio provider (‘DHCP’, ‘Static IP’, ‘PPPoE’ o ‘PPTP’). Consultate il proprio provider per ricevere le informazioni necessarie.

3.3.1 Configurazione di una connessione DHCP

Se il vostro provider usa la modalità di connessione DHCP seguite i passi descritti in seguito:

4. Selezionare ‘DHCP Method’.

8. Il wizard salverà ora le impostazione e lo schermo di si chiuderà.6

9. Ora si ha a disposizione una connessione ad Internet.

Consiglio! Per evitare la perdita della password dell’EM4550 vi consigliamo di annotarla. Password: ________________________________________________________

3.3.2 Configurazione di una connessione Internet statica

Se volete creare una connessione con un indirizzo IP statico, seguite le istruzioni sotto:

4. Selezionare ‘Static IP’.

6. Inserire i dati come forniti dal proprio Internet Service Provider.

9. Il wizard salverà ora le impostazione e lo schermo di si chiuderà.

10. Ora si ha a disposizione una connessione ad Internet.

3.3.3 Configurazione di una connessione PPPoE

Se volete creare una connessione PPPoE (con username e password), seguite le istruzioni sotto:

4. Selezionare ‘PPPoE’.

6. Inserire i dati come forniti dal proprio Internet Service Provider.

9. Il wizard salverà ora le impostazione e lo schermo di si chiuderà.

10. Ora si ha a disposizione una connessione ad Internet.

3.4 Proteggere una rete wireless

Per impedire l’accesso alla rete di ospiti indesiderati vi invitiamo di proteggere la propria rete. Ci sono diverse modalità di protezione a livelli differenti. E’ necessario applicare una modalità che sia supportata da ogni dispositivo wireless. La modalità più sicura è il WPA2 AES (Wifi Protected Access). Se si desidera utilizzare una modalità7

di protezione WPA2 AES continuate con il paragrafo 3.4.1 (consigliato). Se si desidera usare WEP, continuare con il paragrafo 3.4.2. Il metodo più sicuro di protezione è AES WPA2. Si raccomanda di utilizzare questo tipo di sicurezza. Tuttavia, è possibile che il (vecchio) hardware wireless non sia in grado di utilizzare questo tipo di protezione, ma può usare solo WPA-TKIP. Fare riferimento alla documentazione del Vs hardware per essere sicuri se l'hardware consente la possibilità di usare AES WPA2.

3.4.1 Protezione WPA2 AES (consigliata)

1. Clickare ‘Wireless Wizard’.

2. Il wizard verrà visualizzato. Clickare ‘Next’.

3. Selezionare il paese (country/region) e cliccare ‘Next’.

4. Nel campo ‘SSID’ inserire il nome della rete wireless. (Utilizzare l’opzione ‘Check

SSID’ per assicurarsi che il nome no sia già in uso.)

6. Il router automaticamente cercherà dei canali disponibili..

7. Come possibilità di scelta appariranno sullo schermo le connessione wireless

disponibili in quel momento.

8. Clickare ‘Next’ per confermare la connessione. (E’ possibile effettuare una

9. Si vedrà una breve sintesi delle scelte effettuate sinora. Clickare ‘Next’ per

10. Selezionare ‘WPA2PSK’ e cliccare ‘Next’.

11. Selezionare ‘AES’ e cliccare ‘Next’.

12. Inserire la password nel campo ‘Network Key’ (e.g. ‘yourname1’). Non usate dei

simboli e assicuratevi che la password sia lunga almeno 8 caratteri.

13. Annotarsi il nome della rete e la password scelta*.

16. Il wizard salverà ora le impostazione e chiuderà automaticamente lo schermo.

Consiglio: WPA2 AES security è supportata da Windows XP Service Pack 2. Questa modalità di protezione non è supportata da Windows 98, eccetto che il vostro adattatore di rete supporti WPA2 AES. Nel caso non si abbia Windows XP o il software necessario, continuate con il paragrafo 3.4.2.

3.4.2 Protezione WEP

1. Clickare ‘Wireless Wizard’.

2. Il wizard verrà visualizzato. Clickare ‘Next’.

3. Selezionare il paese (country/region) e cliccare ‘Next’.

4. Nel campo ‘SSID’ inserire il nome della rete wireless. (Utilizzare l’opzione ‘Check

SSID’ per assicurarsi che il nome no sia già in uso.)

6. Il router automaticamente cercherà dei canali disponibili..

7. Come possibilità di scelta appariranno sullo schermo le connessione wireless

disponibili in quel momento.

8. Clickare ‘Next’ per confermare la connessione. (E’ possibile effettuare una

9. Si vedrà una breve sintesi delle scelte effettuate sinora. Clickare ‘Next’ per

10. Selezionare ‘WEP’ e cliccare ‘Next’.

11. Selezionare ‘Use a 128 bit key’ e clickare ‘Next’.

12. Inserire la password ‘Network Key’. Per la chiave WEP è possibile usare soltanto

dei numeri da 0 a 9 e le lettere a ad f. Non usare simboli e assicurarsi che la password sia lunga esattamente 26 caratteri.

13. Annotarsi il nome della rete e la password scelta*.

16. Il wizard salverà ora le impostazione e chiuderà automaticamente lo schermo.

3.5 Completare la procedura d’installazione del wireless

router Dopo aver seguito il capitolo 3 si può completare l’installazione:

1. Rimuovere il cavo di rete UTP dal proprio computer.

2. Rimuovere il cavo di rete UTP dalla porta LAN del router.

3. Riavviare il computer.

4. Congratulazioni! Ora è installato correttamente il router.

Una descrizione di come stabilire una rete wireless con Windows XP, Vista e Windows 7 può essere trovata nel cap. 8.0

• La connessione viene persa se WPA2 AES o WEP sono stati attivati sul router e non ancora sull’adattatore wireless. Quando WEP/WPA2 AES verrà impostato anche sull’adattatore, la connessione sarà ristabilita. Annotare il metodo di protezione, il nome della rete e la chiave:

4.0 Impostazione di una connessione protetta

con WPS EM4543/EM4544/EM4571 può essere protetto tramite WPS. WPS è una funzione utile, che consente di proteggere la rete wireless premendo il tasto WPS sul router Eminent e sull'adattatore WPS wireless. Il router Eminent e il dispositivo WPS wireless ‘accettano’ automaticamente l'uso di SSID e chiave di protezione WPA2 AES. La connessione tra il router wireless Eminent e il dispositivo WPS viene stabilita automaticamente. Assicurarsi che l'adattatore WPS wireless sia installato sul computer.

4.1 Uso del tasto WPS (router e adattatore WPS wireless)

Nota: Le seguenti procedure vengono create utilizzando Windows 7.

1. Assicurarsi di aver avviato il computer e che l'adattatore WPS wireless sia

installato sul computer. Assicurarsi inoltre che il router Eminent wireless disponga di connessione Internet.

2. Se corretto, l'icona della connessione wireless ( ) viene aggiunta nella barra

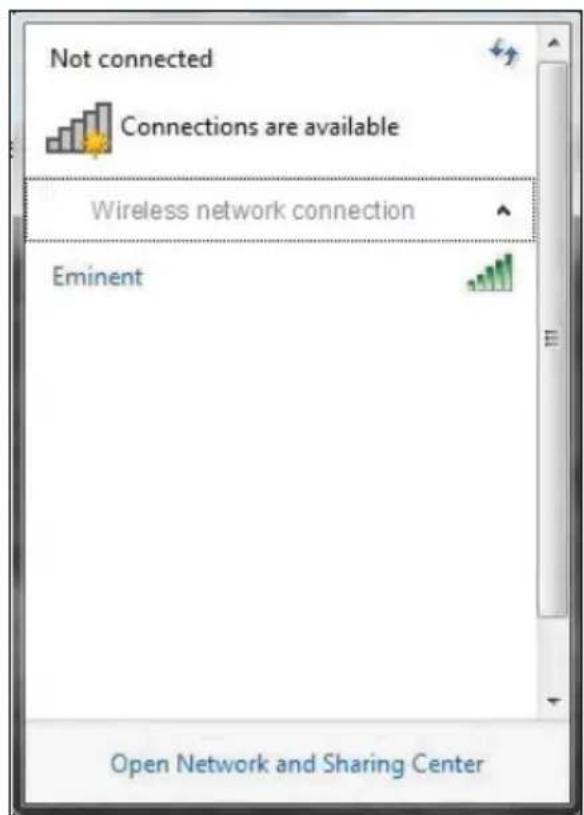

3. Facendo clic sull'icona viene visualizzato un elenco delle reti wireless disponibili,

come mostrato nella seguente immagine:10

4. Selezionare la rete cui connettersi e fare clic su ‘Connetti’.

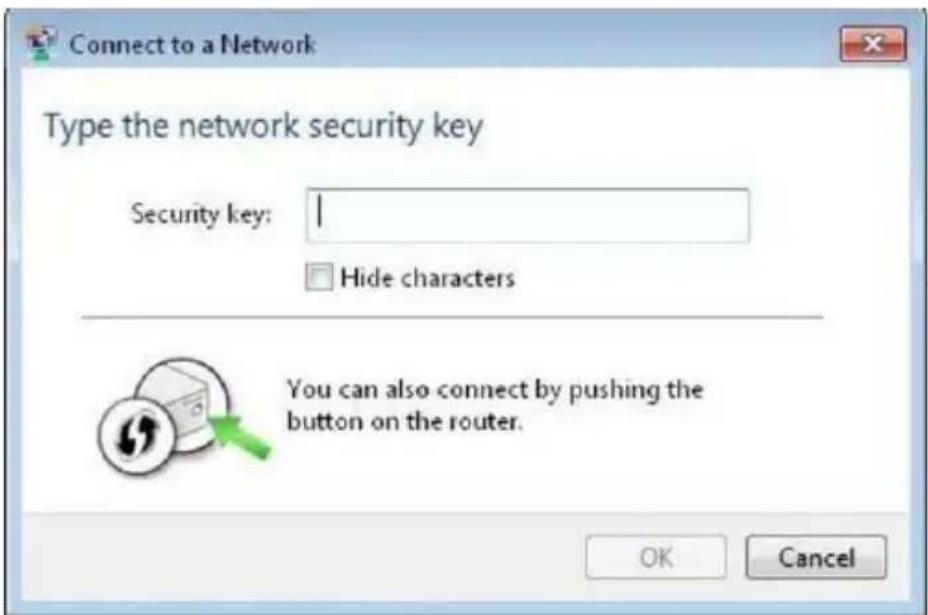

5. Se corretto, Windows richiede di digitare la chiave di protezione wireless.

Inoltre, nella parte inferiore della schermata viene indicato di premere il tasto WPS del router.

6. Premere il tasto WPS del router Eminent per circa 1-2 secondi (no oltre!).

7. Premere il tasto WPS dell'adattatore WPS wireless. Consultare sul manuale

dell'adattatore WPS wireless il tempo necessario di pressione della connessione WPS.

8. La connessione tra il router wireless Eminent e l'adattatore WPS wireless viene

stabilita automaticamente. La seguente icona sarà visibile nella barra delle applicazioni: . Questa icona indica che si è stabilita una connessione Internet. Adesso sarà possibile accedere ad Internet. Suggerimento: Il tasto WPS agisce anche come tasto di ripristino. Se si preme il tasto WPS troppo a lungo (ad esempio: 8~10 secondi), vengono ripristinate le impostazioni predefinite del router Eminent. Suggerimento: Alcuni adattatori WPS e versioni di Windows richiedono l'uso del software dell'adattatore WPS in dotazione. In tal caso, le procedure descritte in precedenza potrebbero differire dalla propria situazione. Consultare sul manuale dell'adattatore WPS le procedure esatte.11

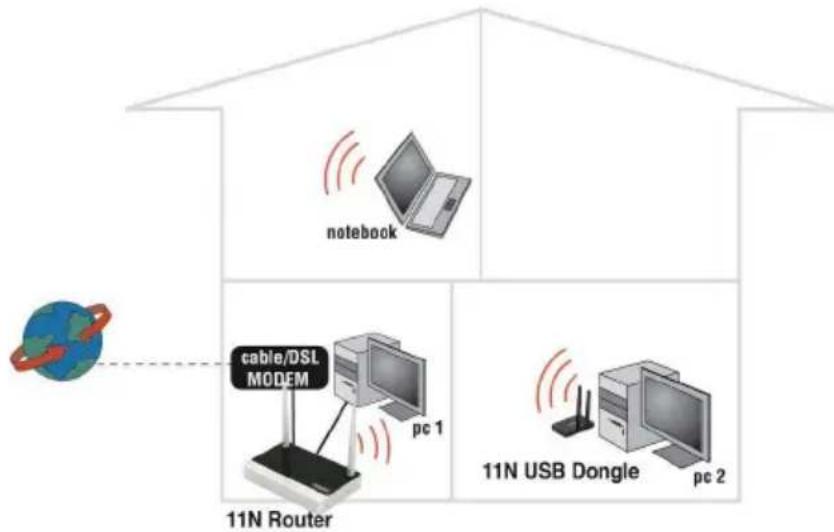

5.0 Configurazione manuale di un access

point Installate il router come access Point se avete un router o un modem ADSL. Assicuratevi che il vostro browser Internet e la rete siano perfettamente configurate durante la configurazione manuale del wireless router. Si può assumere che le impostazioni siano corrette se non sono state modificate in passato. Esempio del EM4543/EM4544/EM4571 come Access Point

5.1 Connessione del router

1. Spegnere il computer.

2. Connettere l’router a una presa di corrente usando l’alimentatore fornito.

3. Connettere il cavo di rete UTP fornito alla porta ‘LAN 4’ dell’router.

4. Connettere l’altra estremità del cavo UTP all’adattatore di rete del proprio

computer. Il mio router è connesso correttamente all’alimentazione? Verificate ciò controllando che il POWER LED sia accesso. La connessione è corretta? Accendete il proprio computer e verifichiate l’accensione del LED sul router (che corrisponde alla porta LAN alla quale avete connesso il cavo UTP). Il LED sull’adattatore di rete del proprio computer dovrebbe anche essere accesa.

5.2 Configurazione dell’router come Access Point

Prima di configurare il M4551 per una connessione Internet è necessaria la connessione dell’router. Seguite le istruzioni in seguito per connettere l’router:12

1. Accendere il computer.

2. Aprire l’ Internet browser (e.g. Internet Explorer, Chrome o Firefox).

3. Digitare ‘http://192.168.8.1’ nella barra degli indirizzi.

4. Premere Invio o cliccare su ‘Go to’.

5. Ora verrà richiesta una username ed una password. Inserire ‘admin’ nel campo

Username e ‘admin’ nel campo password.

6. Premere il tasto Invio.

7. La schermata di benvenuto viene visualizzata.

8. Cliccare ‘Setup Tool.

9. Clickare ‘Advanced Setup’ nel menu a sinistra.

10. Clickare ‘Network’ nel menu a sinistra.

11. Clickare ‘LAN/DHCP Server’.

12. Selezionare ‘Stop’ da ‘DHCP Server’.

13. Clickare ‘Apply’ sul menu a destra di ‘DHCP Server’.

14. Digitare ‘192.168.8.200’ nel campo ‘LAN IP address’ .

Nota! Se ci si vuole connettere al router in seguito, bisogna assegnare un indirizzo IP fisso al computer.

1. Cliccare ‘Start’.

2. Cliccare ‘Pannello di controllo’.

3. Cliccare due volte ‘Connessioni di rete’.

4. Cliccare con il tasto destro sulla connessione ’LAN connessione’.

5. Cliccare ‘Proprietà’.

6. Selezionare ‘Internet-protocol (TCP/IP)’.

7. Cliccare ‘Proprietà’.

8. Selezionare ‘Usa l’indirizzo IP seguente.

9. Inserire‘192.168.8.25’ nel campo ‘IP Address’.

10. Inserire ‘255.255.255.0’ nel campo ‘Subnet mask’.

12. Inserire ‘http://192.168.1.200’ nella barra degli indirizzi per collegarsi al router.

5.3 Proteggere una rete wireless

Per impedire l’accesso alla rete di ospiti indesiderati vi invitiamo di proteggere la propria rete. Ci sono diverse modalità di protezione a livelli differenti. E’ necessario applicare una modalità che sia supportata da ogni dispositivo wireless. La modalità più sicura è il WPA2 AES (Wifi Protected Access). Il metodo più sicuro di protezione è AES WPA2. Si raccomanda di utilizzare questo tipo di sicurezza. Tuttavia, è possibile che il (vecchio) hardware wireless non sia in grado di utilizzare questo tipo di protezione, ma può usare solo WPA-TKIP. Fare riferimento alla documentazione del Vs hardware per essere sicuri se l'hardware consente la possibilità di usare AES WPA2.13

Se si desidera utilizzare una modalità di protezione continuate con il paragrafo 4.3.1 (consigliato). Se si desidera usare WEP, continuare con il paragrafo 4.3.2.

5.3.1 Protezione WPA2 AES (consigliata)

1. Clickare ‘Wireless Wizard’.

2. Il wizard verrà visualizzato. Clickare ‘Next’.

3. Selezionare il paese (country/region) e cliccare ‘Next’.

4. Nel campo ‘SSID’ inserire il nome della rete wireless. (Utilizzare l’opzione ‘Check

SSID’ per assicurarsi che il nome no sia già in uso.)

6. Il router automaticamente cercherà dei canali disponibili..

7. Come possibilità di scelta appariranno sullo schermo le connessione wireless

disponibili in quel momento.

8. Clickare ‘Next’ per confermare la connessione. (E’ possibile effettuare una

9. Si vedrà una breve sintesi delle scelte effettuate sinora. Clickare ‘Next’ per

10. Selezionare ‘WPA2PSK’ e cliccare ‘Next’.

11. Selezionare ‘AES’ e cliccare ‘Next’.

12. Inserire la password nel campo ‘Network Key’ (e.g. ‘yourname1’). Non usate dei

simboli e assicuratevi che la password sia lunga almeno 8 caratteri.

13. Annotarsi il nome della rete e la password scelta**.

16. Il wizard salverà ora le impostazione e chiuderà automaticamente lo schermo.

Consiglio: WPA2 AES security è supportata da Windows XP Service Pack 2. Questa modalità di protezione non è supportata da Windows 98, eccetto che il vostro adattatore di rete supporti WPA2 AES. Nel caso non si abbia Windows XP o il software necessario, continuate con il paragrafo 4.3.2

5.3.2 Protezione WEP

1. Clickare ‘Wireless Wizard’.

2. Il wizard verrà visualizzato. Clickare ‘Next’.

3. Selezionare il paese (country/region) e cliccare ‘Next’.

4. Nel campo ‘SSID’ inserire il nome della rete wireless. (Utilizzare l’opzione ‘Check

SSID’ per assicurarsi che il nome no sia già in uso.)

6. Il router automaticamente cercherà dei canali disponibili..

7. Come possibilità di scelta appariranno sullo schermo le connessione wireless

disponibili in quel momento.

8. Clickare ‘Next’ per confermare la connessione. (E’ possibile effettuare una

9. Si vedrà una breve sintesi delle scelte effettuate sinora. Clickare ‘Next’ per

10. Selezionare ‘WEP’ e cliccare ‘Next’.

11. Selezionare ‘Use a 128 bit key’ e clickare ‘Next’.

12. Inserire la password ‘Network Key’. Per la chiave WEP è possibile usare soltanto

dei numeri da 0 a 9 e le lettere a ad f. Non usare simboli e assicurarsi che la password sia lunga esattamente 26 caratteri.

13. Annotarsi il nome della rete e la password scelta**.

16. Il wizard salverà ora le impostazione e chiuderà automaticamente lo schermo.

5.4 Completare la procedura d’installazione del wireless

router Dopo aver seguito il capitolo 4 si può completare l’installazione:

1. Rimuovere il cavo di rete UTP dal proprio computer.

2. Rimuovere il cavo di rete UTP dalla porta LAN del router.

3. Riavviare il computer.

4. Congratulazioni! Ora è installato correttamente il router.

Una descrizione di come stabilire una rete wireless con Windows XP, Vista e Windows 7 può essere trovata nel cap. 8.0 ** La connessione viene persa se WPA2 AES o WEP sono stati attivati sul router e non ancora sull’adattatore wireless. Quando WEP/WPA2 AES verrà impostato anche sull’adattatore, la connessione sarà ristabilita. Annotare la metodologia di protezione, il nome della rete e la chiave:

6.0 Configurazione del router come

amplificatore di segnale (signal booster) Avete già una rete wireless e volete aumentare la copertura del segnale wireless? Allora impostate il router come amplificatore di segnale. Per fare ciò, varie impostazioni del proprio amplificatore (2) e del wireless router / access point (1) devono essere modificate.15

router come amplificatore di segnale

6.1 Connessione del router come amplificatore di segnale

1. Spegnere il computer.

2. Connettere il router a una presa di corrente usando l’alimentatore fornito.

3. Connettere il cavo di rete UTP fornito alla porta ‘LAN 1’ dell’router.

4. Connettere l’altra estremità del cavo UTP all’adattatore di rete del proprio

computer. Il mio router è connesso correttamente all’alimentazione? Verificate ciò controllando che il POWER LED sia accesso.

6.2 Configurazione dell’router come amplificatore di

segnale (2) Prima di configurare il M4551 per una connessione Internet è necessaria la connessione dell’router. Seguite le istruzioni in seguito per connettere l’router:

1. Accendere il computer.

2. Aprire l’ Internet browser (e.g. Internet Explorer, Chrome o o Firefox).

3. Digitare ‘http://192.168.8.1’ nella barra degli indirizzi.

4. Premere inserire cliccare su ‘Go to’.

5. Ora verrà richiesta una password ed una username. Inserire ‘admin’ sia nel

campo Password ch in quello della Password.

6. Premere il tasto Invio.

7. La schermata di benvenuto viene visualizzata.

9. Clickare ‘Advanced Setup’ nel menu a sinistra.

10. Clickare ‘Network’ nel menu a sinistra.

11. Clickare ‘LAN/DHCP Server’.

12. Selezionare ‘Stop’ da ‘DHCP Server’.

13. Clickare ‘Apply’ sul menu a destra di ‘DHCP Server’.

14. Digitare ‘192.168.8.200’ nel campo ‘LAN IP address’ .

15. Digitare ‘255.255.255.0’ nel campo ‘Subnet mask’.

16. Clickare il tasto ‘Apply & Restart’

Nota! Se ci si vuole connettere al router in seguito, bisogna assegnare un indirizzo IP fisso al computer.

1. Cliccare ‘Start’.

2. Cliccare ‘Pannello di controllo’.

3. Cliccare due volte ‘Connessioni di rete’.

4. Cliccare con il tasto destro sulla connessione ’LAN connessione’.

5. Cliccare ‘Proprietà’.

6. Selezionare ‘Internet-protocol (TCP/IP)’.

7. Cliccare ‘Proprietà’.

8. Selezionare ‘Usa l’indirizzo IP seguente.

9. Inserire‘192.168.8.25’ nel campo ‘IP Address’.

10. Inserire ‘255.255.255.0’ nel campo ‘Subnet mask’.

12. Inserire ‘http://192.168.1.200’ nella barra degli indirizzi per collegarsi al router.

6.3 Securing your signal booster (2) (WPA2 AES)

Se si usa il router come amplificatore di segnale con un altro router, la protezione WPA2 AES è supportata. Se si utilizzano altre periferiche, è consigliabile usare la metodologia WEP.

1. Clickare ‘Wireless Wizard’.

2. Il wizard verrà visualizzato. Clickare ‘Next’.

3. Selezionare il paese (country/region) e cliccare ‘Next’.

4. Nel campo ‘SSID’ inserire il nome della rete wireless. (Utilizzare l’opzione ‘Check

SSID’ per assicurarsi che il nome no sia già in uso.)

6. Il router automaticamente cercherà dei canali disponibili..

7. Come possibilità di scelta appariranno sullo schermo le connessione wireless

disponibili in quel momento.

8. Clickare ‘Next’ per confermare la connessione. (E’ possibile effettuare una

9. Si vedrà una breve sintesi delle scelte effettuate sinora. Clickare ‘Next’ per

10. Selezionare ‘WPA2PSK’ e cliccare ‘Next’.17

11. Selezionare ‘AES’ e cliccare ‘Next’.

12. Inserire la password nel campo ‘Network Key’ (e.g. ‘yourname1’). Non usate dei

simboli e assicuratevi che la password sia lunga almeno 8 caratteri.

13. Annotarsi il nome della rete e la password scelta***.

16. Il wizard salverà ora le impostazione e chiuderà automaticamente lo schermo.

*** La connessione verrà persa se viene abilitato il WPA2 AES or WEP sul EM4550 e non ancora sull’adattatore di rete. Quando il WEP/WAP sarà impostato anche sull’adattatore di rete la connessione verrà ristabilita. Annotarsi la password, il nome della rete e il canale WPA2 AES Network name: ____________________________________________________ Key: ____________________________________________________ Channel: ____________________________________________________

6.4 Configurazione del wireless router (1)

Durante la configurazione de router della sua protezione (paragrafo 5.5), si presuppone l’utilizzo come un router wireless. Assicurarsi quindi che il router sia connesso al computer un cavo di rete UTP.

1. Aprire l’ Internet browser (e.g. Internet Explorer, Chrome o o Firefox).

2. Digitare ‘http://192.168.8.1’ nella barra degli indirizzi.

3. Premere inserire cliccare su ‘Go to’.

4. Ora verrà richiesta una password ed una username. Inserire ‘admin’ sia nel

campo Password ch in quello della Password.

5. Premere il tasto Invio.

6. La schermata di benvenuto viene visualizzata.

7. Clickare ‘Wireless Wizard’.

8. Il wizard verrà visualizzato. Clickare ‘Next’.

9. Selezionare il paese (country/region) e cliccare ‘Next’.

10. Nel campo ‘SSID’ inserire il nome della rete wireless. (Utilizzare l’opzione ‘Check

SSID’ per assicurarsi che il nome no sia già in uso.)

11. Clickare ‘Next’.

12. Il router automaticamente cercherà dei canali disponibili.

13. Selezionare lo stesso canale usato per l’amplificatore di segnale.

14. Clickare ‘Next’.

15. Si vedrà una breve sintesi delle scelte effettuate sinora. Clickare ‘Next’ per

16. Selezionare ‘WPA2PSK’ e cliccare ‘Next’.18

17. Selezionare ‘AES’ e cliccare ‘Next’.

18. Inserire la password nel campo ‘Network Key’ lo stesso che si era usato per

l’amplificatore di segnale (signal booster)

21. Il wizard salverà ora le impostazione e chiuderà automaticamente lo schermo.

6.5 Connessione tra wireless router e amplificatore di

segnali (2) Se sono stati seguiti i passi precedenti le seguenti informazioni sono state inserite: - L’amplificatore di segnale (2) con il seguente indirizzo: ‘192.168.8.200’. - Il router wireless con il seguente: ‘192.168.8.1’. - Entrambi usano la stessa tecnologia di sicurezza e hanno la stessa chiave di sicurezza. - Entrambi i dispositive usano lo stesso canale. - Il SSID non necessariamente deve essere lo stesso (e.g. ‘Upstairs’ e‘Downstairs’). Entrambi i dispositive devono essere configurati per poter essere connessi uno all’altro. In seguito inizieremo la configurazione del router wireless (1).

1. Connessione del wireless router con il signal booster usando i seguenti passi.

Connessione di un cavo di rete alla porta LAN4 del wireless router. Connettere l’altra estremità alla porta LAN4 del signal booster.

2. Connessione del computer usando un cavo di rete alla porta LAN1 del wireless

3. Accendere il wireless router e il signal booster.

4. Accendere il computer.

5. Aprire il browser (e.g. Internet Explorer, Chrome o Firefox).

6. Digitare ‘http://192.168.8.1’ nella barra degli indirizzi.

10. Clickare ‘WDS Setup’ nel menu a sinistra.

11. Clickare ‘Search AP’ nello schermo a destra.

12. Apparirà uno schermo. Una sintesi delle reti wireless trovate saranno

13. Cliccare due volte con il tasto sinistro del mouse sul nome (SSID) della rete del

15. Clickare ‘Add’ nella schermata a destra.

16. Clickare ‘Save’ sulla parte superiore a destra dello schermo.

17. Clickare ‘OK’ per salvare le impostazioni.19

18. Chiudere la finestra.

6.6 Completare l’installazione del signal booster

1. Digitare ‘http://192.168.8.200’ nella barra degli indirizzi per collegare il signal

7. Apparirà uno schermo. Una sintesi delle reti wireless trovate saranno

8. Cliccare due volte con il tasto sinistro del mouse sul nome (SSID) della rete del

10. Clickare ‘Add’ nella schermata a destra.

11. Clickare ‘Save’ sulla parte superiore a destra dello schermo.

12. Clickare ‘OK’ per salvare le impostazioni.

13. Ora rimuovere i cavi tra il wireless router il il signal booster.

14. Sono state ora complete le connessioni e si può ora rimettere il signal booster

nella posizione dove il segnale era debole- Consiglio: Per assicurarsi che la rete wireless funzioni tra i due dispositive, è possible connettersi al computer ancora connesso,Se la connessione funziona si possono comunque accedere tramite indirizzo web. Se la connessione non dovesse funzionare, la preghiamo di ripetere i passi del cap.6.0

7.0 Configurazione del router come

amplificatore di segnale (Multibridge wireless) Se il modem o un altro router wireless non dispone di supporto WDS, è possibile impostare l'EM4543/EM4544/EM4571 come amplificatore di segnale utilizzando l'opzione Multibridge wireless. Tramite questa opzione, il router Eminent si connette al modem o router wireless adottando la stessa tecnica del computer. Una volta che il router Eminent stabilisce una connessione con il modem o router wireless, il router Eminent dispone di connessione Internet. Il router Eminent trasmette anche un altro segnale wireless cui il computer può connettersi. Il computer disporrà quindi di una connessione Internet. Per configurare una connessione Multibridge wireless, attenersi alle seguenti procedure:20

7.1 Connessione dell'amplificatore di segnale

1. Spegnere il computer.

2. Collegare il router ad una presa a muro usando l’adattatore di corrente fornito in

3. Collegare il cavo di rete UTP in dotazione alla porta ‘LAN 1’ del router.

4. Collegare l'altra estremità del cavo di rete UTP all'adattatore di rete del

computer. Il router è collegato correttamente alla presa a muro? È possibile controllarlo verificando se il LED di alimentazione è acceso.

7.2.Configurazione della LAN sull'amplificatore di segnale

Prima di impostare il router Eminent per l'uso di Multibridge wireless, è necessario disporre di quanto segue:

• Nome di rete del primo router wireless (SSID)

• Chiave di protezione del primo router wireless

• Canale del primo router wireless Preferibilmente, l'impostazione della connessione Multibridge wireless viene effettuata tramite connessione cablata tra il router Eminent wireless e il computer.

1. Accendere il computer.

2. Aprire il browser Internet (es. Internet Explorer o Mozilla Firefox).

3. Digitare ‘http://192.168.8.1’ nella barra degli indirizzi.

4. Premere il tasto ‘Invio’ o fare clic su ‘Vai a’.

5. Fare clic su 'Strumento di installazione'.

6. Verranno richiesti ‘Username’ e ‘Password’. Digitare ‘admin’ nel campo

‘Username’ e ‘admin’ nel campo ‘Password’ e premere il tasto Invio.

7. Fare clic su 'Impostazione avanzata'.

8. Fare clic su 'Wireless'.

9. Fare clic su 'Impostazione wireless'.

10. Digitare un SSID: Per amplificare la rete wireless attuale utilizzando lo stesso

nome di rete (SSID), è necessario digitare l'SSID utilizzato per il primo router wireless. Anche il canale deve corrispondere.

11. Impostare una protezione su 'Autenticazione'. Per amplificare la rete wireless

attuale utilizzando lo stesso nome di rete (SSID), è necessario impostare la stessa protezione utilizzata per il primo router wireless.

12. Fare clic su 'Applica' per salvare le impostazioni.

13. Quindi fare clic su 'Salva' nella parte superiore dello schermo.

7.3 Configurazione delle impostazioni di Multibridge

3. Impostare 'Operazione' su 'Avvio'.

4. Assicurarsi di selezionare 'Bridge wireless'.

5. Fare clic sul tasto 'Cerca AP'.

6. Selezionare il nome della rete (SSID) cui connettersi (primo router wireless).

7. Se la rete è protetta, è necessario digitare la chiave di protezione.

8. Fare clic su ‘Applica’.

9. Quindi fare clic su 'Salva' nella parte superiore dello schermo.

10. Fare clic su ‘Rete’.

11. Se il primo router wireless dispone di un altro indirizzo IP LAN (range), è

possibile modificare l'indirizzo IP del router Eminent su 'IP LAN'.

12. Fare clic su 'Applica e riavvia'. Chiudere il browser web e riavviare il computer o

disabilitare la scheda di rete e abilitare di nuovo la scheda LAN.

13. Accedere al router Eminent utilizzando il nuovo indirizzo IP.

14. Fare clic su 'Strumento di installazione'.

15. Fare clic su 'Impostazione avanzata'.

20. Fare clic su 'Salva' nella parte superiore dello schermo.

21. Il router Eminent è ora impostato per l'uso di Multibridge wireless.

Suggerimento: Se si è impostato un altro indirizzo IP LAN come descritto nella procedura 11, tale indirizzo IP deve rientrare nello stesso range del primo router. Ad esempio: Se il primo modem o router è accessibile sull'indirizzo IP ‘192.168.1.1’, assicurarsi che il router Eminent sia impostato su questo range IP. È possibile impostare il router Eminent su ‘192.168.1.200’. Da quel momento, il router Eminent è accessibile tramite questo nuovo indirizzo IP.

8.0 Configurazione della rete wireless sul

proprio computer Ora che il router è protetto bisogna configurare il proprio computer per poterlo riconoscere ed effettuare una connessione. Windows XP, Vista e Windows 7 sono al momento i sistemi operativi più usati. Ora spiegheremo come creare una connessione wireless usando questi sistemi operativi.

8.1 Configurazione della rete wireless usando Windows

Per realizzare una connessione wireless usando Windows XP seguite i passi in seguito:22

1. Accendere il computer.

2. Cliccare ‘Start’.

3. Cliccare ‘Pannello di controllo.

4. Cliccare ’Connessioni di rete’.

5. Ora si dovrebbe visualizzare il proprio adattatore wireless. Cliccare con il tasto

destro del mouse sull’adattatore.

6. Cliccare ‘Visualizza reti disponibili’. Una lista con tutte le reti disponibili verrà

7. Selezionare la propria rete dalla lista.

8. Dopo aver cliccato su ‘Connetti’ il computer avviserà che si tratta di una rete

protetta e che verrà richiesta una chiave d’accesso.

9. Inserire la chiave d’accesso e cliccare ‘Connetti’.

10. Se la chiave è stata inserita correttamente, Windows si connetterà alla rete.

8.2 Configurazione della rete wireless usando Windows

Vista/7 Per realizzare una connessione wireless usando Windows Vista seguite i passi in seguito:

2. Cliccare ‘Pannello di controllo.

5. Cliccare ‘Gestire reti wireless’ nel menu a sinistra.

6. Cliccare ‘Aggiungi’ (ADD).

7. Selezionare ‘Aggiungi una rete che è nella copertura del computer’ nella

8. Selezionare la propria rete.

9. Cliccare ‘Connetti’.

10. Il computer ora visualizzerà il seguente messaggio: ‘Digitare la chiave di rete o

inserire la frase d’accesso alla propria rete’. Inserire la propria chiave.

11. Cliccare ‘Connetti’. Se la chiave immessa era corretta si sarà connessi.

La procedura per Windows 7 sono spiegate nelle procedure seguenti:

1. Cliccate sull´ icona delle rete nella barra inferiore (vicino all´ orologio).

2. Saranno visualizzate le reti senza fili disponibili.

3. Selezionate la sua rete, e cliccate su "connetti".

4. Vi richiederá la chiave di sicurezza. Inserite la vostra chiave.

5. Cliccate su "connetti". Se avete inserito la chiave correttamente, il vostro PC sará

9.0 Impostazioni Firewall & QoS

Il router è dotato anche di un firewall avanzato. Il firewall permette l’apertura di porte, permettendo l’accesso ad Internet di certi programmi. Si può aprire queste porte usando la funzione ‘Port Forwarding’. In altri casi si vorrà bloccare l’accesso a Internet. Se, per esempio, avete dei bambini, forse vorrete bloccare l’accesso a siti con contenuto esplicito. Si può fare ciò usando il modo URL filtering integrato. Consiglio! Per la propria protezione il firewall è abilitato di default. Consigliamo comunque di usare un virus scanner e di tenerlo aggiornato.

2. Digitare ‘http://192.168.8.1’ nella barra degli indirizzi.

3. Premere Invio o spostarsi su ‘Go to’.

4. Verrà ora richiesta una password ed un userrname, Inserire ‘admin’ nel campo

della Username e ‘admin nel campo della Protezione.

5. Apparirà la schermata di benvenuto.

6. Clickare ‘Setup Tool’.

7. Clickare ‘Advanced Setup’ nel menu a sinistra.

8. Clickare ‘Port Forwarding’ sotto ‘NAT/Routing’ nel menu s sinistra.

9. Nel campo ‘LAN IP-address si devono insreire gli indirizzi IP del computer per il

quale si vogliono aprire delle porte specifiche.

10. Selezionare il modello di protocollo nel campo ‘Protocol’ .

11. Compilare le porte necessari nel campo ‘External port’ . Inserire anche nel primo

campo i dati della porta. Nel secondo campo si possono inserire i dati le porte di chiusura..

12. Inserire lo stesso numero di porta anche nel campo ’Internal Port’.

13. Inserire un nome nel campo ‘Rule Name’. Per esempio: inserisci il nome di un

applicazione o di un gioco per il quale si vogliono aprire le porte.

14. Clickare ‘Add’ per salvare le impostazioni.

‘URL filtering’ permette il blocco di pagine WEB in base al nome o parti del nome. Un modo utile per bloccare l’accesso a siti con contenuto esplicito.

1. Aprire il proprio browser Internet (e.g. Internet Explorer, Chrome o Firefox).

2. Inserire‘http://192.168.8.1 nella barra degli indirizzi.

3. Premere invio o cliccare ‘Go to’.

4. Sarò richiesta una password. Inserire la ‘password’ e premer invio.

6. La schermata di benvenuto apparirà.

8. Clickare ‘Advanced Setup’ nel menu a sinistra.

9. Clickare ‘Internet Access Control’.

10. Selezionare ‘URL Filter Setup’ dal campo ‘Input Type’.

11. Si può inserire il nome di questa regola nel campo ‘Rule Name’

12. Nel campo ‘Source IP’ si può trovare un elenco a discesa o semplicemente

selezionare ‘ALL IP’ per bloccare l’accesso ad un sito specifico da parte di tutti i computer.

13. Inserire l’indirizzo che si intende bloccare nel campo ‘Filter URL’.

14. Clickare ‘Add’ per salvare le impostazioni.

Consiglio: Si possono scegliere anche da una grande varietà di programma come per eempio Microsoft Messenger o ICQ. Si possono bloccare tali siti seguendo le descrizioni del cap.7.2.

9.3 Impostazioni QoS

Grazie a QoS (Quality Of Service) si può impostare che un programma specifico o computer riceva delle priorità rispetto ad altri programmi. Usando questa caratteristica, ci possiamo assicurare di non interrompere la connessione durante i giochi online oppure la riproduzione in rete di contenuti multimediali. L’impostazione del QoS differisce in base alla situazione. Illustreremo quindi l’impostazione del QoS in modo generale.

1. Aprire il proprio browser Internet (e.g. Internet Explorer, Chrome o Firefox).

2. Inserire‘http://192.168.8.1 nella barra degli indirizzi.

3. Premere invio o cliccare ‘Go to’.

4. Sarò richiesta una password. Inserire la ‘password’ e premer invio.

6. La schermata di benvenuto apparirà.

12. Inserire la velocità della connessione nel campo ‘Download and Upload’. Se non

si conosce la velocità della connessione rimandiamo al campo ‘Consiglio? Sotto per una breve spiegazione.

13. Clickare ‘Apply’ per attivare tale impostazioni.

Consiglio:Se non si conosce esattamente la velocità della connessione vi preghiamo di contattare il vostro Service provider. Il provider normalmente parla in termini di MB. Questo valore in Mbits. Corrisponde a 1MB=1024 Kbits. Si possono usare entrambi i valori nella pagina Web del router. Per impostare una regola si prega di seguire le istruzioni sotto:25

1. Selezionare ‘User Defined’ nel campo ‘QoS Setup’ .

2. Selezionare ‘Max Limit’ per impostare la velocità di connessione massima.

3. Selezionare ‘Min Guarantee’ per impostare una velocità di connessione minima.

4. Inserire i valori nei campi ‘Download’ e ‘Upload’, che indicano la velocità di

5. Inserire gli indirizzi IP o l’area IP nel campo ‘IP’ per i quali tale regola viene

6. Inserire il protocollo nel campo ‘Protocol’. (se non conosciuto lasciare il campo

7. Inserire il numero di porte nel campo ‘External Port’. se non conosciuto lasciare il

8. Clickare ‘Apply’ per aggiungere la regola.

Esempio: Connessione 10Mbit / 1Mbit DSL. Problema: Se PC1 inizia il suo download, la connessione Internet rallenta. Suggerimento: Impostare il PC1 su ‘Max Limit’ e definire un Massimo di f 5000 Kbit download e 512 Kbit upload. Problema: Durante la sessione di giochi online con il PC, PS3 o Xbox360 lo schermo si blocca oppure appaiano sfarfallii. Ciò è il cosiddetto ‘lag’, causato da un uso intensive della connessione Internet. Suggerimento: Impostare PC, PS3 o Xbox360 con un ‘Min.Guarantee’. Utilizzare i valore 3000Kbit download e 640Kbit upload. Consiglio: Le regole QoS sono gestite dal router dall’alto della lista verso il basso.

10.0 Domande frequenti e altre informazioni

correlate Le domande frequenti più recenti riguardanti il prodotto si trovano sulla pagina dell'assistenza dello stesso. Eminent aggiornerà queste pagine di frequente per assicurare che siano sempre disponibili le informazioni più recenti. Visitare www.eminent-online.com per altre informazioni sul prodotto.

11.0 Assistenza e supporto

Questo manuale destinato agli utenti è stato scritto con attenzione dal personale tecnico di Eminent. In caso di problemi di installazione o uso del prodotto, completare il modulo di assistenza sul sito www.eminent-online.com/support. È inoltre possibile contattarci per telefono. Di seguito, sono elencati dei numeri di telefono per ogni Paese supportato.26

Costi locali Italia +39 0240042016 Costi locali Norvegia +47 21075033 Costi locali Spagna 807 080 042 €0,41 Svezia +46 840 309985 Costi locali Paesi Bassi 0900-3646368 €0,45 Regno Unito (+44) (0)203 318

• Le tariffe indicate in questa tabella non includono i costi da telefono cellulare.

12.0 Avvisi e punti importanti cui prestare

attenzione In virtù delle leggi, delle direttive e dei regolamenti emanati dal Parlamento Europeo, alcuni dispositivi (wireless) potrebbero essere soggetti alle limitazioni relative al loro utilizzo adottate da alcuni stati membri. In alcuni stati membri dell’Unione Europea, l’utilizzo di tali dispositivi potrebbe essere proibito. Contattare le autorità (locali) per ulteriori informazioni su tali restrizioni. Seguire sempre le istruzioni contenute nel manuale, soprattutto per quanto riguarda i dispositivi che devono essere assemblati. Avviso: nella maggior parte dei casi riguarda un dispositivo elettronico. L'uso errato/improprio può causare lesione (gravi)! La riparazione del dispositivo deve essere eseguita da personale qualificato Eminent! La garanzia decadrà immediatamente nel caso di prodotti riparati in proprio e/o di cattivo uso. Per le condizioni di estensione della garanzia, visitare il sito www.eminent- online.com/warranty27

13.0 Condizioni di garanzia

La garanzia Eminent di cinque anni si applica a tutti i prodotti Eminent salvo dichiarato diversamente prima o al momento dell’acquisto del prodotto. Quando si acquista un prodotto Eminent di seconda mano, il periodo di garanzia rimanente è calcolato dalla data d’acquisto del primo proprietario del prodotto. La garanzia Eminent si applica a tutti i prodotti Eminent e ai componenti inestricabilmente collegati e/o montati sul prodotto principale. Adattatori di corrente, batterie, antenne e tutti gli altri prodotti non integrati o direttamente collegati al prodotto principale e/o i prodotti la cui usura mostra, senza ombra di dubbio, uno sviluppo diverso rispetto al prodotto principale, non sono coperti da garanzia Eminent. I prodotti non sono coperti dalla garanzia Eminent quando sono soggetti ad uso scorretto/inappropriato, ad influenze esterne e/o quando sono aperti da persone non autorizzate da Eminent.

14.0 Dichiarazione di conformità

Per garantire la sicurezza dell’utente, e la conformità del prodotto alle direttive e alle leggi emanate dalla Commissione Europea, è possibile ottenere una copia della Dichiarazione di conformità relativa al prodotto inviando un messaggio di posta elettronica a: info@eminent-online.com. Altrimenti, è possibile inviare una lettera all’indirizzo: Eminent Computer Supplies P.O. Box 276 6160 AG Geleen Paesi Bassi Indicare chiaramente “Dichiarazione di conformità” e il codice dell‘articolo del prodotto per cui si desidera ottenere copia della Dichiarazione di conformitá.
