GEBRUIKSAANWIJZING KNYSNA / GARDA PANADERO

GEBRUKS- EN ONDERHOUDSAANWIJZINGEN p.16

INSTRUÇOES DE UTILIZACHO E MANUTENÇAO p.20

Brandhout: milieuvriendelijke energia

Brandhout is een verwangbare energia die voldoet aan de energie- en milieueisen van de 21* eeuw.

In de loop van zijn leven groeit een boom dankzij zonnelicht, water, mineraalzouten en CO2. Hij verzamelt opituuralijke wijze de zonne-energie en geeft ons de zuurstof die nodig is om te leven.

De hoeveelheid CO2 die tijdens het stoken van hout wordt uitgestoten is Niet groter dan die vrijkomdt door natuurlijke ontbinding. Daarom hebben we te makeen met een energiesoort die de natuurlijke cyclus van miljoenen jaren respecteert. De verbranding van hout verhoogt de CO2-emissie in het milieu Niet, waardoor het een milieuvriendelijkerenergie is die Niet bijdraagt aan het broeikaseffect.

In onze kachels worden het brandhout schoon en zonder afvalstoffen gestoekt. Houtas is mest van hoge kwaliteit en rijk aan mineraalzouten. Door een houtkachel te kopen helpt u het milieu, heeft u een goedkope verwarming en geniet u van de gezellige vlammen die geen andere verwarming u kan bieden.

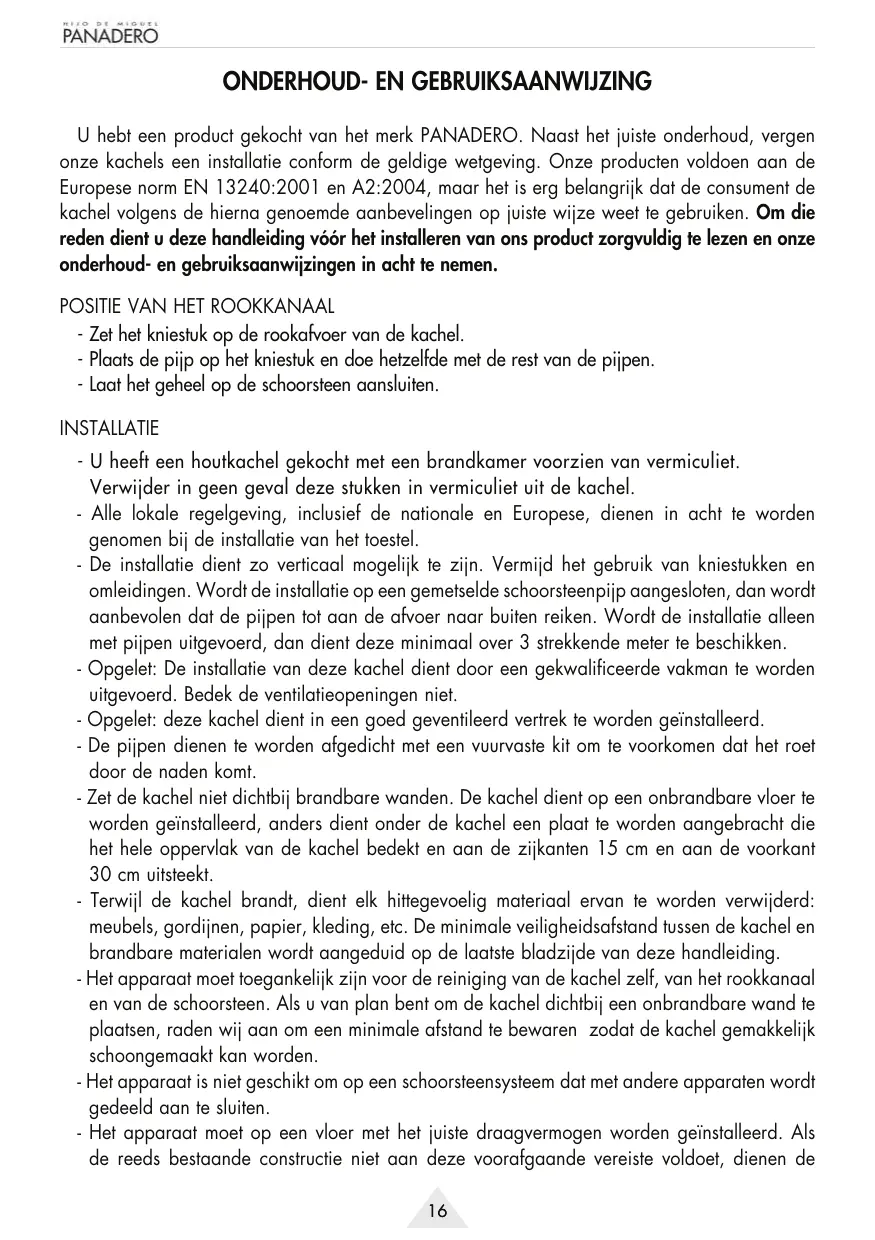

ONDERHOUD- EN GEBRUKSAANWIJZING

U hebt een product gekocht van het merk PANADERO. Naast het juiste onderhoud, vergen once kachels een installmentie conform de geldige wetgeving. Onze producten voldoen aan de Europese norm EN 13240:2001 en A2:2004, maar het is erg belangrijk dat de consument de kachel volgens de hierna genoemde aanbevelingen op juiste wijze weet te gebruiken. Om die reden dient u deze handleiding voor het installereren van ons product zorgvuldig te lezen en once onderhoud- en gebruiksaanwijzingen in acht te nemen.

POSITIE VAN HET ROOKKANAAL

• Zet het kniestuk op de rookafvoer van de kachel.
• Plaats de pijp op het kniestuk en doe hetzelfde met de rest van de pijpen.
• Laat het geheel op de schoorsteen aansluiten.

INSTALLATIE

• U heeft een houtkachel gekocht met een brandkamer voorzien van vermiculiet. Verwijder in geen geval deze stukken in vermiculiet uit de kachel.
• Alle lokale regelgeving, inclusief de nationale en Europese, dienen in acht te worden genomen bij de installmentie van het toestel.
• De installmentie dient zo verticaal mogelijk te zich. Vermijd het gebruik van kniestukken en omleidingen. Wordt de installmentie op een gemetselde schoorsteenpijp aangesloten, dan wordt aanbevolen dat de pijpen tot aan de afvoer maar buiten reiken. Wordt de installmentie alleen met pijpen uitgevoerd, dan dient deze minimaal over 3 strekkende meter te beschikken.
• Opgelet: De installmentie van deze kachel dient door een gekwalificeerdevakman te worden uitgevoerd. Bedek de ventilatieopengingen Niet.
• Opgelet: deutsche kachel dient in een goed geventileerd vertrek te worden geinstalleerd.
• De pijpen dieren te worden afgedicht met een vuurvaste kit om te voorkomen dat het roet door de naden komt.
• Zet de kachel Niet zichblij brandbare wanden. De kachel dient op een onbrandbare vloer te worden geinstalleer, anders dient onder de kachel een planta te worden aangebracht die het hele oppervlak van de kachel bedekt en aan de zijkanten 15 cm en aan de voorkant 30 cm uitsteekt.
• Terwijil de kachel brandt, dient elk hittegevoelig materiaal ervan te worden verwijderd: meubels, gordijnen, papier, kleding, etc. De minimale veiligheidsafstandussen de kachel en brandbare materialen worden aangeduid op de LASTe bladzijde van deze handleiding.
• Het apparaat要去egankelijk zijn voor de reiniging van de kachel zich, van het rookkanaal en van de schoorsteen. Als u van plan bent om de kachel dicht bij een onbrandbare wand teplaatsen, raden wij aan om een minimale afstand te bewaren zodate de kachel gemakkelijk schoongemaakt kan worden.
• Het apparaat is nicht geschikt om op een schoorsteensystem dat met andere apparaten worden gedeeld aan te sluiten.
• Het apparaat moet op een vloer met het juiste draagvermogen worden geinstalleerd. Als de reeds bestaande constructie Niet aan deze voorafgaande vereiste voldoet, dienen de

passende maatregelen te worden getroffen om hier wel aan te voldoen (bijvoorbeeld een lastverdeelplaat).

BRANDSTOF

• Gebruik droog brandhout als brandstof en zorg ervoor dat de vochtigheidsgraad ervan Niet hoger dan 20% is. Houd er rekening mee dat een stuk brandhout met een vochtigheidsgraad van 50% of 60% Niet verwarmt, zeer slecht brandt, veel teer voortbrengt, overdreven veel waterdamp uitstoot en overmatige afzettingen op het apparaat, het glas en het rookkanaalveroorzaakt. Ook hunnen geperste houtbriketten worden gebruikt.
• Steek het vuur aan met aanmaakblokjes of met behulp van papier of dunne takjes. Gebruik voor het aansteken van het vuur nooit alcohol of soortgelijke producten.
• Verbrand geen huisvuil, plastic materiaal of vette producten die het milieu verruilen en brandgevaar:kunnenveroorzaken door aver stopping van het rookkanaal.

WERKING

• De eerste keren dat u de kachel gebruikt is het normal dat er rook ontstaat. Dit komt doordat er bepaalde componenten van de hittevaste verf verbranden en tegelijkertijd blift het pigment aan de kachel plakken. Daarom worden aanbevolen om de kamer ruimschoots te ventileren totdat de rook verdwijnt.
• De kachel dient nicht met open deur te werkken.
• Het apparaat is ervoor bestemd om discontinu, met tussentijds bijvullen van brandstof, te functioneren.
• Voor het aansteken van de kachel worden aanbevolen om papier, aanmaakblokjes en dunne takjes of stukjes brandhout te gebruiken. Zodra het vuur begint te branden, dienen twee houtsblokken van 2 à 2.5 kg te worden toegevoegd. Bij het aanmaken要去en de trekkleppen van de kachel geheel geopend zijn. Zo nodig kan het ook van nut� in het begin de asla te openen.
• Sluit, zodra het vuur goed brandt, de asla volledig (als u deze van tevoren heeft geopend) en regel de intensiteit van het vuur door de trekkleppen in meerere of mindere mate te sluiten.
• Om het nominale vermogen van deze kachel te bereiken, dient om het uur ongeveer 2.5 Kg brandhout (twee stukken van iets meer dan een kilo) in het apparaat te worden gelegd. De houtblokken dient u iets van elkaar gezehden, horizontally neer te leggen, zodat ze goed+kunnen branden. Het apparaat dient Niet bijgewuld te worden, totdat de vorige lading opgestootk en alleen nog gloeendi houtskool over is.
• Voor een langzame verbranding dient de intensiteit van het vuur met de trekkleppen te worden geregeld. Deze might nooit geblokkeerd zich, zodat er voldoende luchttoevoer is.
• Het is normal dat de messing onderdelen, na de eerste keren dat de kachel worden aangestoken, een koperachtige kleur krijgen.
• Het is normal dat de glasvezelpakking van het glas na verloop van vrijd losraakt. Hoewel de kachel zonder deze pakking ook kan functioneren, worden aanbevolen omhaar elk seizoen te verrangen.
• De onderste la is bedoeld voor het verwijderen van de as. Leeg de asla vaak en wacht Niet totdat hij te vol zit om te voorkomen dat het rooster kapot gaat. Wees voorzichtig met de

as. Deze kan na 24研究成果 warm zich.

• Om ervoor te waken dat er geen rook vrijkomt, is het better om de deur van het apparaat Niet bruusk open te make. Open de deur van de kachel nooit zonder eerst de trekklep te hebben geopend. Open de deur alleen om de kachel met de geschikte brandstof bij te vullen.
• Het glas, de messing onderdelen en het apparaat in het algemeen+kennenzerhoge temperaturen aannemen. Wees voorzichtig. Verbrandingsgevaar! Gebruik de bij de kachel meegeleverde want om die onderdelen te hanteren.
• Houd kinderen van de kachel verwijderd om te voorkomen dat ze zich tijdens het gebruik hunnen verbranden.
• Als bij het opstarten problemen ontstaan (tussenseizoen, koude schoorsteen, etc.), dan kan uwr worden aangestoken met gekreukeld papier. Hiermee worden de inbedrijfstelling van de kachel vereenvoudigd.
• Sluit bij oververhitting de trekkleppen om de intensiteit van het vuur te reduceren.
• Sluit bij een slechte werkung de trekkleppen en raadpleeg de fabrikant.

ONDERHOUD

• Het is gewenst om het glas regelmatig schoon te makeem om te voorkomen dat het zwart wordt van de roetaanzetting. Er zich speciale reinigingsmiddelen hiervoor in de handel. Gebruik nooit water. Probeer nooit een werkende kachel schoon te makeem.
• Ook is het belangrijk om de rookkanalen van het apparaat regelmatig schoon te makeen en te controlleren of deze Niet verstocht zich, alvorens het apparaat, nadat deze een langeperiode Niet is gebruikt, opnieuw aan te makeen. Aan het begin van elk seizoen is het belangrijk dat eenvakman de installmentie een onderhoudsbeurt geeft.
• Bij schoorsteenbrand, indien möglichk, de trekkleppen dichtdoen en onmiddelijk contact opnemen met de autoriteiten.
• Elk reserveonderdeel dat u nodig heeft dient door ons te zich aanbevolen.
• Het koord voor het glas is onderhevig aan slijtage. Indien dit het geval is, dient u dit te verrangen voor een nieuw koord.

GARANTIE

Deze kachel is een met zorg vervaardigd product van topkwaliteit. Als er desondanks schade ontstaat, neem dan eerst contact op met uw leverancier. Als hij het probleem Niet kan oplossen, za hij contact met ons opnemen en ons zo nodig de kachel toezenden. Ons bedrijf verwangt de eerste vrij় aan de aankoopdatum elk defect onderdeel Gratis. De verzendkosten zijnECHter voor rekening van de klant.

Aangezien dit apparaat is getest door een gecertificerd laboratorium worden de volgende onderden Niet gedekt door de garantie:

-Glas
Gietijzeren rooster
- Vermiculiet
- Handvat, Knoppen, etc

In de verpakking vindt u een kwaliteitst controleblad. Wij verzoeken u dit in geval van een klacht waar de leverancier te sturen.

- Hoogte	712 mm
- Breedte	436 mm
- Diepte	443 mm
- Gewicht	68 Kg
- Deurtje houtinvoer	290 x 290 mm
- Rookafvoer	120-125 mm
- Dubbele stalen behuzing 3 mm
- Gietijzeren rooster/poort
- Hitveaste verf, bestand gegen 800 °C
- Keramisch glas 750 °C
- Houtblokken tot 40 cm

- Nominal calorisch vermogen	5.9 kW
- Rendement	77,0%
- CO-emissie	0.10 %
- Minimale choorsteentrek voor nominaal vermogen	12 Pa
- Rookgasdebiet	4.8 g/s
- Rookgastemperatuur	282 °C
- Minimale afstand brandbare materialen	KANT 35 cm FRONTAAL 110 cm
- Verwarmingsvolume (ca.)	180 m³

CE EN 13240: 2001 & A2: 2004	H.I.O. DE M.I.G.U.E. PANADERO P.I. CAMPOLLANO AVENIDA 5°, 13-15 02007 ALBACETE-SPAIN
WOODSTOVE/ POÉLE A BOIS/KAMINOFEN..........20
FREETANDING ROOMHEATER FRED BY SOLID FUEL/ POÉLE INDEPENDENT A COMBUSTIBLE SOLIDE UNABHÄNGIGER OFEN FÜR FESTBRENNSTOFFE
SKARA / KNYSNA / GARDA / SWAN / AURORA / ALTEA / JAZZ
CERTIFICATE/RAPPORT D'ESSAI..........300-ELAB-2508-EN
DECLARATION OF PERFORMANCE/DECLARATION DES PERFORMANCES LEISTUNG SERKLARUNG *18730 / 18701 / 18700 / 18702 / 18703 / 18704 / 18732
NOTIFIED BODY/L'ORGANISME NOTIFYE/NOTIFIZIERENT STELE..........1235
Thermal output/Puissance calorifique/Nenneleistung......5.9 kW
Energy efficiency/Rendement énergétique/Wirkungsgrad 77,0 %
Emission of CO in combustion products/ Emission de CO par les produits de combustion	0.10 %
Co-Emission der Verbrennungsdprodukte
Flue gas temperature/Termedatures des produits de combustion.282°C
Abgastemperatur
Distance to adjacent combustible materials/ Distance par rapport aux matériaux combustibles Mindestabstand zu brennbaren Materialien	SIDE 35 cm FRONT 110 cm
Dust concentration at 13% O2 Concentration de poussières à 13% d'O2	30 mg/Nm3
Feinstaub bei 13% O2
Fuel types Firewood and briquetted wood Type de combustible Bois et briquettes
Brennstoffe........Brennholz und Holzbrikettes
Serial Number/Numéro de série/Seriennummer

INSTRUÇÉS DE UTILIZAZão E DE MANUTENÇão
