GEBRUIKSAANWIJZING NORI 2 NATERIAL
Montage-, gelebruiken onderhoudsinstructies
Assembly - Use - Maintenance Manual

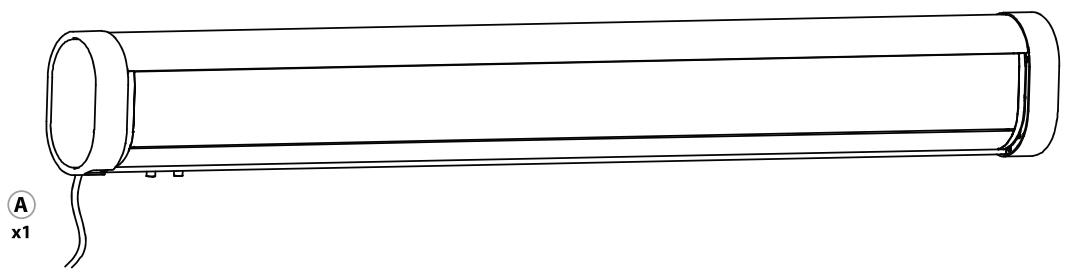

B x1
E x1
(295x200cm)x2
(395x300cm)x3
(495x300cm)x4
G x1
(295x200cm)x4
(395x300cm)x6
(495x300cm)x8
x8 (295x200cm)
x12 (395x300cm)
x16 (495x300cm)
016x65
(295x200cm)x2
(395x300cm)x3
(495x300cm)x4
016x65
(295x200cm)x8
(395x300cm)x12
(495x300cm)x16
(295x200cm)x2
(395x300cm)x3
(495x300cm)x4
B2
(295x200cm)x8
(395x300cm)x12
(495x300cm)x16
(M12x30)
(295x200cm)x8
(395x300cm)x12
(495x300cm)x16
(295x200cm)x8
(395x300cm)x12
(495x300cm)x16
Om elk risico op vallen te vermijden, moet dit meubelstuk/voorwerp stevig aan het pla Fond worden bevestigd. Door onjuiste montage kan het meubelstuk/voorwerp vallen en ernstig letsel toebrengen aan Personen. Als u twijfelt over de installmente, vraag dan advies aan een gespecialiseerde verkoper of neem contact op met een professional.
*Gebruik schroeven, ringen en pluggen die geschikt zijn voor het soort materiaal van uw muur. Deze zijn Niet inbegrepen. Neem contact op met een specialzaak voor advies over de juiste schroeven en hulpstukken voor uw muur.

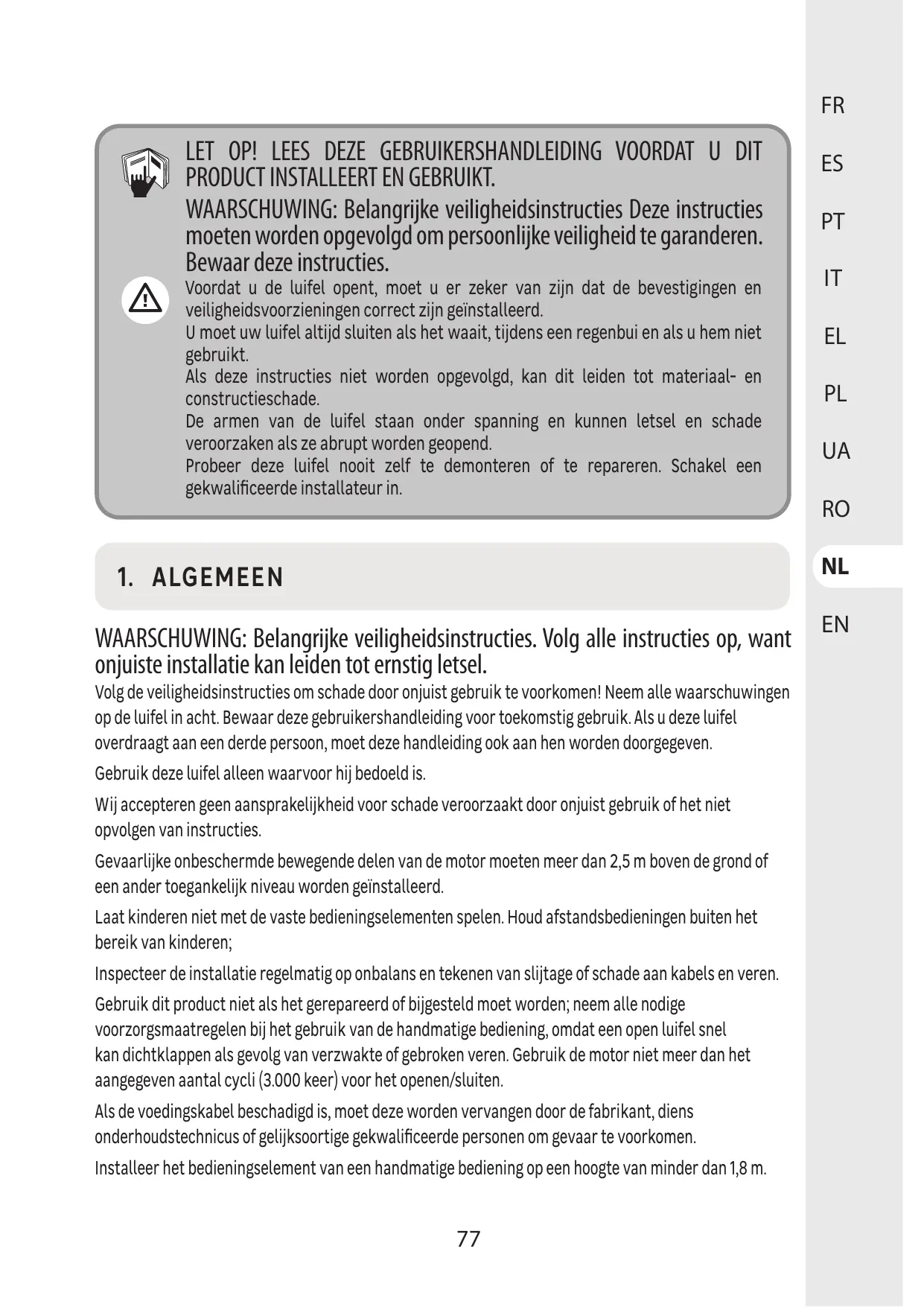

EN/WARNING:
WAARSCHUWING: Belangrijke veriligeidsinstructies Deze instructies要去en worden opgevolgd om persoonlijke veriligheid te garanderen. Bewaar deze instructies.
Voordat u de luifel opent, moet u er zeker van+zijn dat de bevestigingen en veiligheidsvoorzieningen correct+zijn geinstalleerd.

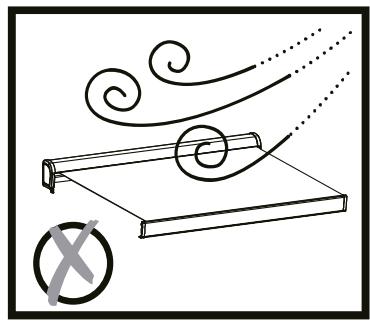

U moet uw luifel.altijd sluiten als het waait,tijdens een regenbui en als u hem nicht gebruikt.
Alsudge instructies nicht worden opgevolgd,kan dit leiden tot materiala- en constructieschade.

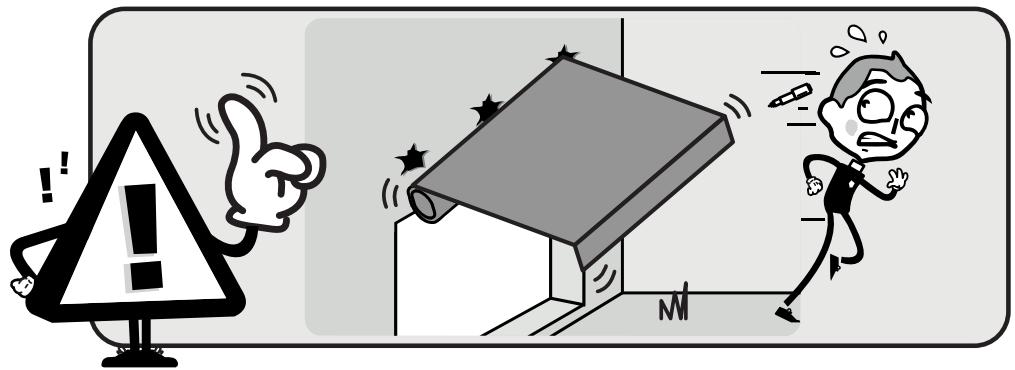

De armen van de luifel staan onder spanning en{kunnen letsel en schadeveroorzaken als ze abrupt worden geopend.
Probeer deze luifel nooit zich te demonteren of te repareren. Schakel een gekwalificierde installment in.
1. ALGEMEEN
WAARSCHUWING: Belangrijke veiligheidsinstructies. Volg alle instructies op, want onjuiste installmentie kan leiden tot ernstig letsel.
Volg de veiligheidsinstructies om schade door onjuist gebruik te voorkomen! Neem alle waarschuwingen op de luifel in ache. Bewaar deze gebruikershandleiding voor toekomstig gebruik. Als u deze luifel overdraagt aan een derde persoon,要去these handleiding ook aan hen worden doorgegeven.
Gebruik deze luifel alleen waar voor hij bedoeld is.
Wij accepteren geen aansprakelijkheid voor schade veroorzaakt door onjuist gebruik of het Niet opvolgen van instructies.
Gevaarlijke onbeschemnde bewegende delen van de motor要去en meer dan 2,5 m boven de grond of een ander toegankelijk niveau worden geinstalleerd.
Laat kinderen Niet met de vaste bedieningselementen spelen. Houd afstandsbedieningen buiten het bereik van kinderen;
Inspecteer de installment regelmatig op onbalans en tekenen van slijtage of schade aan kabels en veren.
Gebruik dit product Niet als het gerepareerd of bijgesteld moet worden; neem alle nodige voorzorgsmaatregelen bij het gebruik van de handmatige bediening, waar een open luifel snel kan dichtklappen als gevolg van verzwakte of gebroken veren. Gebruik de motor Nieteer dan het aangegeven aanlal cycli (3.000 keer) voor het openen/sluiten.
Als de voedingskabel beschadigd is,要去zoeken verwangen door de fabrikant, diens onderhoudstechnicus of gelijksoortige gekwalificeerde personen om gevaar te voorkomen.
Installeer het bedieningselement van een handmatige bediening op een hoogte van minder dan 1,8 m.
WAARSCHUWING: De motor moet worden losgekoppeld van de voedingsbron tijdens reiniging, onderhoud en verranging van onderdelen.
Dit apparaat is Niet bedoeld voor gebruik door Personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten, of met een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik door een persoon die verantwoordelijk is voor hun verilgheid. Kinderen要去en in de gaten worden gehonden omervoorte zorgen dat ze Niet met het apparaat of de afstandsbediening spelen.
WAARSCHUWING:
Belangrijke verilgheidsinstrumentes. Volg alle instructies op, want onjuiste installment kan ernstig letselveroorzaken.
Er moet een horizontale afstand van minstens 0,4m worden aangehouden:tussen het vollediguitgerolde aangedreven deel en elk permanent object.
Voordat u het apparaat installeert,要去 u alle nicht-gebruikte snoeren verwijderen en alle apparatuur die Niet nodig is voor de werkung uitschakelen.
Het bedieningselement van een noodschakelaar moet zich in het directe zich van het aangedreten onderdeel bevinden, maar uit de buurt van bewegende delen. Het moet worden geinstalleerd op een hoogte van minimaal 1,5 m en mag Niet voor iedereen toegankelijk�zijn.
2. MONTAGE
De installmentie moet voldoen aan de regelgeving van het land.
Er moet een horizontale afstand van minstens 0,4m worden aangehouden:tussen het volledig afgerolde aangedreven deel en elk permanent object.
Scheidingsmiddelen met een contactscheiding in alle polen要去en worden opgenomen in de vaste bedrading in overeenstemming met de bedradingsvoorschriften.
Wanner u klaar bent om de luifel uit te pakken en in elkaar te zetten, zorg er dan voor dat u beschikt over het juiste gereedschap, voldoende bedieningspersoneel (3 personen worden aanbevolen) en ruimte, en een schone en droge ruimte om de installmente uit te voeren.
Schakel de stroom uit voordat u de kabel installeert.
Voordat u het product installeert, verwijdert u het overbodige snoer en schakelt u alle apparatuuruit die Niet nodig is voor de stroomvoorziening.
Een veilige locatie kiezen
Installeer de luifel nooit op hoge en winderigeplaatsen, want dan kan het vallen en mensen
verwonden. De locatie voor het monteren van je automatiseringsapparaat: op deze locatie要去 het automatiseringssapparaat de signalen gemakkelijk hunnen oppikken om de maximale gevoeligheid van de commandobox te garanderen.
Gebruik het Niet opplaatsen met trillingen of impulses.
Bij gelebruik van een commandobox要去 het elektronicapaneel verticaal en beschut gegen weersinvloeden worden geplaatst.
De installmentie kan worden uitgevoerd door nicht-professionals als de instructies correct worden opgevolgd. Raadpleeg een gekwalificeerd persoon voor hulp bij problemenijdens de montage.
Gebruik alle schroeven en moeren op de juiste manier tijdens de installmentie, want het is erg gevaarlijk als u ze los LAST zitten.
Wees voorzichtig met uw vingers rond bewegende delen van het productijdens de installmentie.
OPGEPAST: De installmentie要去 voldoen aan de regelgeving van het land. Voor uw veriligheid要去 u ervoor zorgen dat de elektrische stroom isuitgeschakeld voordat u instellenen of aansluitingen uitvoert.
Voordat u het apparaat aansluit op de voeding,要去 u controlleden of de spanning en stroomsterkte van de voeding overeenkomen met de gegevens van de voeding op het typeplaatje van het apparaat.
In de vaste bedrading要去en gemakkelijk toegankelijk uitschakelapparaat worden opgenomen dat voldoet aan de installmentievoorschriften.
Gevaar voor elektrische schokken! Probeer het apparaat Niet zich te repareren. In geval van storingen mogen reparations alleen worden uitgevoerd door gekwalificeerd personeel.
Als het netsnoer beschadigd is, moet het worden verrangen door de fabrikant, diens serviceagent of gelijk gekwalificeerde Personen om gevaar te voorkomen.
Voor inspectie of onderhoud van de elektrische onderdelen moet de luifel op een betrouwbare manier worden losgekoppeld van de energietoevoer.
4. GEBRUK
Maximale belasting voor Niet-intrekbaar deel: 800Pa.
Het bedieningselement van een automatische noodschakelaar要去 zich in het directe zich van het bewegende onderdeel bevinden, maar uit de buurt van delen die in beweging着眼. Het要去 worden geinstalleerd op een hoogte van minimaal 1,5 m en mag Niet voor iedereen toegankelijk着眼.
Breng geen wijzigingen aan aan de luifel!
Open nooit de elektronicabox (hierdoor vervalt de garantie).
Gebruik nooit accessoires die nicht door de fabrikant worden aanbevolen. Deze können risico's opleveren voor de gebruiker en de luifel beschadigen. Gebruik alleen originele onderdelen en accessoires.
Hang niets aan het frame of de vouwarmen van de luifel. Het kan vallen en schade aan eigendommen of lichamelijk letsel veroorzaken.
Gebruik de luifel nicht bij slechte weersomstandigheden. Rol de luifel op als de windsnelheid hoger is dan een classe 2 wind ( >38~km / u ).

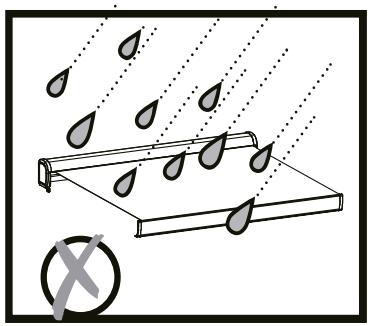

Gebruik de luifel nicht op regenachtige kosten.
Gebruik de luifel Niet opplaatsen die blootgesteld worden aan hoge temperaturen, zoals muren in de buurt van kachels.

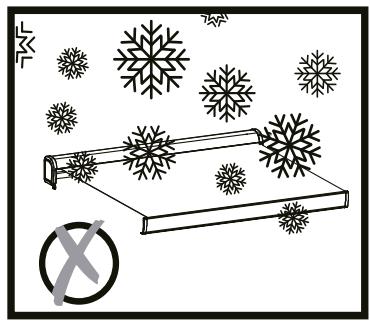

Gebruik in vrieskou kan de luifel beschadigen.
Zorg ervoor dat er genoeg ruimte rond de luifel overblijft wanneer u deze in- en uitrotlt.
Zet geen barbecue onder de luifel en.maak geen vuur in de buurt.
Controleer de luifel elke 3 maanden om er zeker van te+zijn dat alle bevestigingen goed vastzitten en dat er geen schade is.
Inspecteer de toestand van de installmentie regelmatig en controllerer of er geen onbalans is en of de kabels en veren geen tekenen van slijtage of schade vertonen. Gebruik deze luifel Niet als er reparations of aanpassingen nodigহn.
Gebruik nooit een beschadigd apparaat! Koppel de luifel los van de stroomvoorziening (schakelaar of zekering) en neem contact op met uw dealer als de luifel beschadigd is. Gebruik de luifel Niet[zonder advies van een monteur als deze gerepareerd of bijgesteld moet worden.
Wees voorzichtig bij het uitrollen van de luifel, want deze kan snel maar beneden komt als de veer verzwakt of beschadigd is.
Houd de bewegende luifel in de gaten en houd mensen uit de buurt totdat de luifel volledig gesloten is.
Wees voorzichtig bij het bedieren van de handmatige bediening als de luifel ingerold worden, waar dat deze snel kan vallen door zwakke of gebroken veren.
Open en sluit de luifel Nieteer dan het aantal toegewezen cycli (3000 keer) met de motor.
Bedien de luifel nicht als er in de buurt onderhoudswerkzaamheden worden uitgevoerd, zoals het
reinigen van ramen.
Koppel de luifel los van de stroomtoevoer als u huishoudelijkke onderhoudswerkzaamheden in de buurt UITvoert, zoals het reinigen van ramen.
5. BESCHERMING VAN KINDEREN
Laat kinderen Niet met de vaste bedieningselementen spelen. Houd afstandsbedieningen buiten het bereik van kinderen.
Dit apparaat mag worden gebruikt door Personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale capaciteiten of door Personen zonder ervaring of kennis, indien zij van tevoren toezicht hebben gehad of instructies hebben gekregen over het veilige gebruik van het apparaat en de bevaren hebben begrepen.
Houd kinderen in de gaten om ervoor te zorgen dat ze Niet met de luifel spelen.
6. BATTERIJEN: INDIEN AFSTANDSBEDIENING
De batterij Niet inslikken, risico op chemische brandwonden
De afstandsbediening die bij dit product worden geleverd, bevat een knoopcelbatterij. Als de knoopcelbatterij worden ingeslikt, kan deze binnen 2aar ernstige inwendige brandwondenveroorzaken en dodelijk+zijn.
Houdijke en gebruike batterijnen buiten het bereik van kinderen.
Als het batterijvakje Niet goed sluit, gebruik het product dan Niet meer en houd het buiten het bereik van kinderen.
Als u vermoedt dat er batterijen zijn ingeslikt of in een deel van het lichaam�zijn ingebracht, raadpleeg dan onmiddelijk een arts.
Explosiegevaar! NOOIT batterijen in brand steken, kortsluiten,uit elkaar halen, opladen of proberen te reactiveren.
Stel batterijen Niet bloot aan extreme temperatures. Plaats de afstandsbediening Niet op een radiator. Het lekken van accuzuur kan schade veroorzaken.
Vervang gebruekte batterijen alleen door batterijen van hetzelfde type.
Let op! Explosiegevaar! Plaats batterijen nooit verkeerd om.
Als ze lekken, verwijder ze dan met een doek uit het batterijvakje.
Gooi uw batterijen weg volgens de geldende voorschriften. Als er zuur
uit de batterij lekt, moet contact met de huid, ogen en slijmvliezen worden vermeden. Spoel
de getroffen gebieden onmiddelijk na contact met het zour en spoel met veel
water. Raadpleeg een arts.
Het inslikken van batterijen kan dodelijk zijn. Houd batterijen buiten het bereik van kinderen en huisdieren.
Raadpleeg onmiddelijk een arts bij het inslikken van een batterij.
Verwijder de oude batterijen uit de afstandsbediening. Verwijder de batterijen uit de afstandsbediening als u deze lange vrij nicht zult gebruiken.
X1 verrangende batterij
Thermische bescherming: De motor gaat in de thermische bescherming na 2x achtereen uitrollen en oprollen.
Voldoet aan de normen: 2014/53/EU-2014/30/EU-2014/35/EU-2006/42/EC
7. AANPASSING ALS DE AFSTANDSBEDIENING WORDT GEWISSELD
Stap 1: Schakel de stroom UIT. Bereid een 230V-voedingsinterface voor. Sluit verwolgens de bruine en blauwe stroomkabels aan op de voedingsinterface (of sluit de stroomkabel aan op een voedingspaneel).
Stap 2: Plaats de batterij in de afstandsbediening en het inductielampje gaat branden. Als deze nicht op+zijn plaatzit,gaat het inductielampje Niet branden.Het is Niet nodig om het batterijklepje teplaatsen voor het koppelen.
Stap 3: Houd uwoor vlakbij de motorkop en zet het apparaat aan in een rustige omgeving (voordat u het apparaat inschakelt, moet het meer dan 10 secondenuitgeschakeld zich). Tegelijkertijd hoort u een duidelijk, maar zwak en kort "Di"-geluid. Hieruit blijdt dat het goed werkt. Als u dit geluid Niet hoort, moet u de aansluiting van het snoer of de stroomtoevoer controleren.
Stap 4: Zoek de knop "P2" in de batterijssleuf. Houd uwoor vlakbij de motorkop in een rustige omgeving en drukervolgens 2 keer achefter elkaar op de knop "P2". Tegelijkertijd hoort u een zwakker, korte "Di-Di"-geluid.
Stap 5: Druk na het "Di-Di"-geluid 3 seconden op de "Open"-knop en LAST dan los. U hoor een kort "Di-Di---"geluid op het moment dat u op de "open"-knop drukt. Dit betekent dat de motorkoppeling werkt.
Stap 6: Controller of de motor werkt. Als de motor draait, druk dan 3 seconden op de knop "Close" (sluiten). Als de motor in de tegenovergestelde richting draait, zoals bij het openen met de knop "open", betekent dit dat de motor normal kan werkken. (Als de motor Niet draait,要去 delimiet worden aangepast. (Zie de methode voor het instellen van de motorlimiet)).
8. WAARSCHUWING
Let op: Zorg ervoor dat u het afstelprogramma voor alle elektrische componenten voltooit, zodat u de motor Niet opnieuw hoeft af te stellen.
De gebruiker kan de limiet instellen voor een richting tegelijk, Niet voor beiden.
Forceer de knoppen Niet, gebruik uw afstandsbediening om de limietschakelaars te controleren door ze telkens een halve cyclus te draaien tot u de gewenste instelling bereikt.
WAARSCHUWING
- De batterijen要去en worden verrangen en geplaatst door een volwassene.
- Verwijder de oude batterijen uit het product.
- Stel batterijen nicht bloot aan vuur, want ze können gaanlekken of ontploffen.
- Voorkom kortsluiting op de polen van een batterij.
- Gebruik geen{nieuwe en oude batterijen door elkaar.
- Gebruik geen oplaadbare batterijen in dit product.
- Laad Niet-oplaadbare batterijen Niet op.
- Gebruik alleen het aanbevolen type batterij.
- Houd dit product buiten het bereik van kinderen.
- Werp lege batterijen in de waarvoor bestemde inzamelbakken.
WAARSCHUWING: Schakel de stroomtoevoer uit wanner u onderdelen reinigt, onderhoudt of verwangt.
- Zorg ervoor dat de luifel stevig vastzit voordat u hem schoonmaakt.
- Reinig de metalen oppervlakken van de luifel met een Licht vochtige doeck.
- Reinig de afstandsbediening en muurbeugels met een Licht vochtige doek.
- Reinig het doek met een zachte, droge doek als de luifel vuil is of als u hem langearend nicht gebruikt.
- Gebruik geen schurende schoonmaakmiddelen zoals chemicalien, benzeen of alcohol.
- Rol de luifel nicht in als dazu nat is.
- Laat het doek aan de lucht drogen als het nat is.
- Schakel de stroomtoevoer uit als u de luifel langere vrij nicht zult gebruiken.
Op dit product staat een symbool voor het verwijderen van afgedankte elektrische en elektronische producten. Dit betekent dat dit product Niet met het huishoudelijk afval mag worden weggegooid, maar moet worden afgegeven aan een verwerkingssystem dat voldoet aan de Europese Richtlijn 2012/19/EU. Dit betekent dat dit product要去 worden
gerecycled of ontmanteld om de impact op het milieu te verminderen. Elektrische apparatuur bevat gevaarlijke stoffen die een risico konnen vormen voor het milieu en de volksgezondheid.
WARNING! THIS INSTRUCTION MANUAL SHALL BE READ BEFORE THE USE AND THE INSTALLATION OF THE PRODUCT
Naam en adres van fabrikant of gemachtigde
ADEO Services, 135 Rue Sadi Carnot - CS 00001 59790 RONCHIN - Frankrijk
Deze conformiteitsverklaring is opgesteld onder volledige verantwoordelijkheid van de fabrikant
Doel van de verklaring
Producttype - Verklaring
Industrieel typeontwerp referentie: AW3 RM
Productmerk
NATERIAL
Codering van serialummer of batchnummer
XXXXXX YY WW (XXXXXX: Laatste zes getallen van de PO; XX : Jaar nb ; XX : Week nb)
Het doel van de hierboven beschren verklarting is in overeenstemming met de toepasselijkhe harmonisatiewegeving van de EU
Referenies van toegPaste relevante geharmonisernde normen of specifieas waarmee conformiteit word verkaard
Indien van toppassing, naam en nummer van de aangemelde instantie
2006_42_EC_MACHINE Machines
EN 13561:2015
2014_63_EU RED radio-elektrische apparatusur
EN IEC 55014-1:2021
EN IEC 55014-2:2021
ENIEC
61000-3-2:2019/
A1:202
61000-3-3:2013/
A2:202
EN 301 489-1 V2.2.3:2019
EN 301 489-3 V2.3.2:2023
EN300220-2V3.1.1:2017 EN 50000-2017
EN 50683-2017 EN 50685-1-201
EN60335-1:20127
A15:2021 EN 1007
60335-2-97:2006/10/18 10:00:57
A12:2015 EN
62233:2008
2011 65 EU RoHS
Beparking van gevaarlijke stoffen in elektrische producten
Directive (EU) 2015/863 amending
2011/65/EU IEC 62321-2:2021
IEC 62321-3-1:2013
IEC
62321-4:2013+A1:2
017 IEC
62321-5:2013
IEC 62321-6:2015
IEC 62321-7-1:2015
IEC 62321-7-2:2017
IEC62321-8:2017
EN IEC 63000:2018
Samengesteld, ondertekend door en namens
Datum en plaats van vestiging
Eric LEMOINE
