GEBRUIKSAANWIJZING WX500 WX500.9 WORX

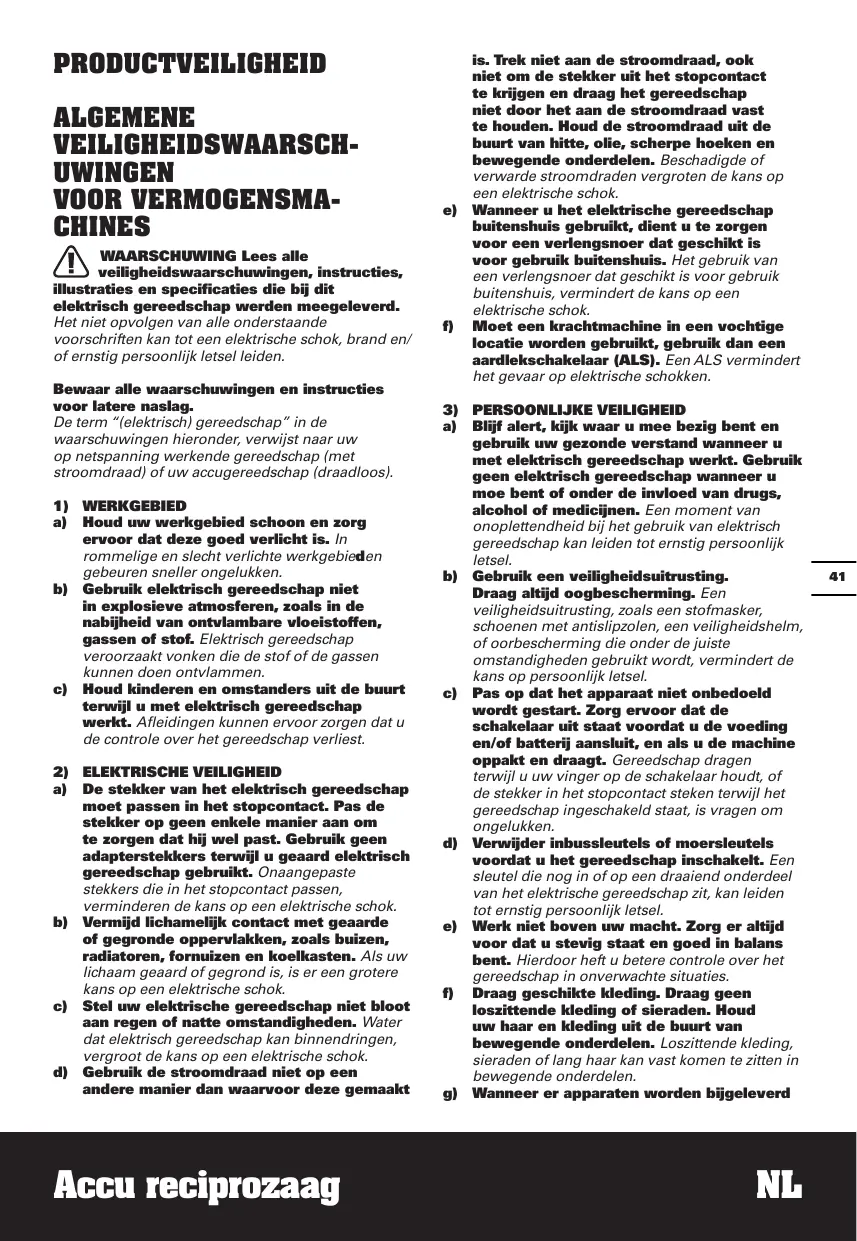

WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap werden meegeleverred.

Het Niet opvlogen van alle onderstaande voorschriften kan tot een elektrische schok, brand en/of ernstig personlijk letsel leiden.

Bewaar alle waarschuwingen en instructies voor latere naslag.

De term "elektrisch) gereedschap" in de waarschuwingen hieronder, verwijst maar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

1) WERKGEBIED

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.
b) Gebruik elektrisch gereedschap nicht in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschapverooraakt vonken die de stof of de gassen kunnen doeon ontvlammen.
c) Houd kinderen en omstanders uit de buurt verwijl u met elektrisch gereedschap werkt. Afleidingen können ervoor zorgen dat u de contro le over het gereedschap verliest.

a) De stekker van het elektrisch gereedschap要去 passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers verwijl u geaard elektrisch gereedschap gebruikt. Onangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde of gegonde oppervlakken, zoals buizen, radiatoren, formuizen en koelkasten. Als uw lichaam geaard of gegond is, is er een grotere kans op een elektrische schok.
c) Stel uw elektrische gereedschap Niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok.
d) Gebruik de stroomdraad Niet op een andere manier dan waarvoordeze gemaakt

is. Trek Niet aan de stroomdraad, ook Niet om de stekker uit het stopcontact te krijgen en draag het gereedschap Niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van ditte, olie, scherpe hoeken en bewegende onderden. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok.

e) Wanneer u het elektrische gereedschap buitenshuis begrukt, dient u te zorgen voor een verlengsnoer dat geschikt is voor begruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok.
f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gelebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanner u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanner u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een veriligeidsuitrusting. Draag algtd oogbescherming. Een veriligeidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veriligeidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt worden, verminder de kans opersonlijk letsetl.
c) Pas op dat het apparaat Niet onbedoeld worden gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakten draagt. Gereedschap dragen verwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken verwijl het gereedschap ingeschakeld staat, is vragen om ongelukken.
d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel.
e) Werk Niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachtte situates.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar en kleding uit de buurt van bewegende onderdelen.Loszittende kleding, sieraden of langhaar kan vast komen te zitten in bewegende onderdelen.
g) Wanner er apparaten worden bijgeleverd

voortstofafzuging en -opvang, zorg er dan voor dat deze aangesloten zijn en op de juistemanier gezruikt worden. Het gezruik van deze apparaten verminder de gezvaren die door stof hunnen ontstaan.

h) Als u gereedschap veelvuldig gekruikt, dan kan dit leiden tot het negeren van de veiligheidsprincipes, probeer dit te vermijden. Een achelozze actie kan binnen een fractie van een seconde leiden tot ernstig letsel.
4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP
a) Forceer het gereedschap Niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert better werk af en werk teiliger als het gebruikt worden op de sleheid waar het voor ontworpen is.
b) Gebruik het gereedschap Niet wanneer de aan/uitschakelaar Niet functioneert. Gereedschap dat Niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of verwijder de accu, indien.Deze kan worden verwijderd,uit het gereedschap voordat uinstallingen verandered,toebehoren verwangt of de machine opbergt. Dezepreventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakenen van het gereedschap.
d) Berg gereedschap dat nicht gebrukt worden buiten het bereik van kinderen op en LAST personen die nicht bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap Niet bedieren. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn.
e) Onderhouden van het gereedschap en accessoires. Controller of bewegende onderdelen nog goed uitgelijnd staan, of ze Niet ergens vastzitten en controller op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap Niet goed functioneert. Wanner het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden verooraakt door slecht onderhouden elektrisch gereedschap.
f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen jal minder snel vastlopen en is makkelijker te bedieren.
g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere

doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situatuies opleveren.
h) Houd de handgrepen en grijpoppervlakten droog, schoon en vrij vanolie en smeermiddel. Glibberige handgrepen en grijpoppervlakken latent geen veilige hantering toe, en zorgenervoort u geen controle hebt over het gereedschap in onverwachtete omstandigheden.
5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP
a) Laad het.accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wanner die gebruikt worden voor een ander type occupak.
b) Gebruik het gereedschap uitsluitend met het aangegeven.Accupack.Door het gebruik van andere accupacks ontstaat de kans op letsel of brand.
c) Wonneer het.Accupak nicht gebruikt worden, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding kuren make nussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand.
d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deutsche vloeistof Niet aan. Wanner u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddelijk af te spoelen met water. Wanner de vloeistof in de ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die akomstig is uit de accu kan irritatie of brandwonden verooorzaken.
e) Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar reageren, wat kan leiden tot brand, explosie of het veroorzaken van letsel.
f) Stel een accu of gereedschap nicht bloten aan vuur de extreme temperatuur. Bootstelling aan brand of een temperatuur boven 130^ kan explosie veroorzaken.
g) Volg alle instructies en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat vermeld is in de handleiding. Onjuist opladen of opladen bij temperaturesburen het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.
6) SERVICE
a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft.
b) Repareer nooit beschadigde accu's.

Reparatie van accu's mag alleen worden uitgevoerd door de fabrikant of geautoriserde onderhoudstechnici.

1. Houd het gereedschap vast bij de geisoleerde handgrepen wonneerde zaag in contact zou kuren komen met verborgen ledingen of de eigens stroomdraad. Contact met een draad die onder stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok kurz krijgen.
2. Gebruik de klemmen of bevestig op een andere praktische manier het werkstuk op een stabiele ondergrund. Als u het werkstuk handmatig vasthoudt of tegen uw lichaam houdt, is het instabel en kurz u de contrôle erover verliezen.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Do not dismantle, open or shred cells or Batterijcellsen en accupacks mogen nicht gedemonteerd, geopend of vernietigd worden.
b) Sluit accurapskiet nicht kort. Bewaar accurapskniet willekeurig in een doos of lade waar ze elkaar kuren kortsluten of door geleidende voorwerpen kortgesloten kuren worden. Houd het accurapck op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en anderekleine metalen voorwerpen die de contacten van de accurapck kuren verbinden. Kortgesloten contacten van accurapsk kunnen brandwonden of brand veroorzaken.
c) Stel accupacks Niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accumacks nicht bloot an mechanische schokken.
e) Als een accu lekt dient men voorzichtig teল dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt.
g) Houd batterijcellen en accupacks schoon en droog.
h) Veeg de aansluitingen van het accapack schoon met een droge doek als ze vuil zich geworden.
i) Accupacks要去en voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.

j) Laat accuracks nicht langdurig opladen als ze nicht worden gebruikt.
k) Na een lange opslagperiode kan het nodig zijn het accapack enkele keren op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren het best bij normale kamertemperatuur (20^ ± 5^) .
m) Wonneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te honden.
n) Laad alleen op met een lader met de technische geevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor een type.accupack geschikt is kan een brandevaar inhouden wonneer gebruukt met een ander type.
o) Gebruikt geen accupack dat nicht bedoeld is voor gebruik met deze apparatuur.
p) Houd accupacks buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakketuit de apparatuur als het Niet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.
t) Gebruik geen cellen van verschillende fabrikanten, capacitit, afmetingen of typen binnen een apparaat.
u) Verwijder het.Accupack Niet uit de originele verpakking, tot dit nodig is voor gebruik.
v) Let op de plus (+) en min (-) markeringen op de accu en zorg voor correct gebruik.

SYMBOLS

	Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen
	WAARSCHUWING
	Draag oorbescherming
	Draag oogbescherming
	Draag een stofmasker
	Niet verbranden
	Accu's kunnen in de waterkringloop ter-echtkomen als ze op onjuiste wijze wo- den weggegooid, wat gevaarlijk kan+zijn voor het ecosystem. Gooi afgedankte accu's Niet weg bij het ongesorteerde huishoudelijk afval.
	Zorg ervoor dat de batterij voorafgaand aan het verwissenelen van de accessoires wordt verwijderd.
	Li-lon-accu Dit product is uitgerust met een symbool dat 'gescheiden inzameling' aanduidt voor alle accu's. Ze worden dan gerecycled of gedemonteerd om de impact op het milieu te verminderen. Accu's kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid, waardest te gevaarlijke stoffen bevatten.
	Draag beschermende handschoenen
	Zaag met matige druk op optimale en nauwkeurige zaagresultaten te bereiken
	Hoge snelheid

Lage snelheid

Hout

Metaal

Aluminium

Plastic

Onjuist

Goed

Vergrendelen

Ontgrendelen

Afgedankte elektrische producten mogen nicht bij het normale huisafval terechtkomen. Breng deze produc- ten waar möglichnestaar een recycl- ecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elek- trische apparatuur.

ONDERDELENLJST

1.	VEILIGHEIDSSCHAKELAAR
2.	AAN/UIT-SCHAKELAAR
3.	KLEM ZONDER GEREEDSCHAP
4.	DRAAIVOETPLAAT
5.	ZAAGBLAD
6.	ACCUPACK *
7.	ONTGRENDELKNOP ACCUPACK *

* Niet alle afgebeelde of beschreven toebehoren worden standardmeegeleverd.

TECHNISCHE GEGEVENS

Type WX500 WX500.9 (500-519 - aanduiding van machinerie, kenmerkend voor Reciprozaag)

		WX500	WX500.9
Spanning		20V Max**
Toerental onbelast		0-3000/min
Slaglengte		20mm
Zaagcapa-citeit	Hout	130mm
	Staal	10mm
	PVC pijpen	190mm
Gewicht		4.1kg	3.7kg

** Spanning gemeten zonder belasting.
Beginspanning batterij bereikt maximum 20 volt.
Nominale spanning is 18 volt.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk	LpA= 79.2dB(A)
KpA= 5dB(A)
A-gewogen geluidsvermögen	LwA= 90.2dB(A)
KwA= 5dB(A)
Draag oorbescherming.

TRILLINGSGEGEVENS

Totale trillingswaarden (som triax vector) bepaald volgens EN 62841:

Zagen van board	Trillingswaarde ah,B = 5.353m/s2
	Onzekerheid K = 1.5m/s2
Zagen van houten balk	Trillingswaarde ah,WB = 5.720m/s2
	Onzekerheid K = 1.5m/s2

De totale waarde van trillingen en geluidsemissie werden gemeten volgens een standard testmethode en+kunnen worden gebruikt om gereedschappen te

vergelijken.

De totale waarde van trillingen en geluidsemissie konnen ook voor een Voorlopige beoordeling van de blootstelling worden gebruikt.

WAARSCHUWING: Trillingen en

geluidsemissie die tijdens het gebruik van het gereedschap optreden, kuren verschellen van de opgegeven waarde, dit is afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het werkstuk dat wordt bewerkt, afhankelijk van de volgende voorbeelden en andere varieties in de manier waarop het gereedschap worden gebruikt: Hoe de machine gebruikt worden en hoe het materiaal gesneden of geboord worden.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.

Hoe stevig de handgreep worden vastgehonden en of er anti-trilling en -geluidsaccessoires worden gebruikt.

De machine要去 gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij nicht op de juiste wijze gehanteerd worden.

nauwkeurigheid moet bij een schatting

van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden met alle delen van de bewerking,zoals het moment dat de machine wordtuitgeschakeld en de toughen waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Het risico op blootstelling aan trillingen en geluid verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing).

Als het gereedschap regelmatig worden gebruikt, investeer dan in anti-trilling en -geluidsaccessoires.

Plan de werkzaamheden zodate de taken met veel trillingen over een aantal dagen verspreid worden.

TOEBEHOREN

	WX500	WX500.9
Houtzaagblad	1	1
Metalen snijmes	1	1
Accu (WA3551.1)	1	/
Lader (WA3880)	1	/

Wij adviseren u alle accessoires te kopen in de

winkel waar u het gereedschap heeft aangekocht.
Kijk op de verpakking van accessoires voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

BEDIENINGSINSTRUCTIES

OPMERKING: Lees het instructieboekje aanachtig voor gebruik van het gereedschap.

ASSEMBLAGE EN BEDIENING

ACTIE	FIGUUR
VOOR GEBRUIK
De accu verwijderen	Zie Fig. A1
De batterij opladen OPMERKING: • Het.accupack wordt onopgeladen geleverd. Voor de eerste kermaien moet het.accupack volledig worden opgeladen. • U vindt meer gedetailleerde informatie in de handleiding voor het laadapparaat.	Zie Fig. A2
De accu installereren	Zie Fig. A3
Hoekinstelling van de roterende mesvoet	Zie Fig. B1
Zaagdiepte aanpassing	Zie Fig. B2, B3
Het Plaatsen Van Een Zaagblad Zonder Gereedschap OPMERKING: • Voordat u het mesplaatst, draait u de gereedschapsvrijne mesklemhendel tegen de klok in tot de maximale hoek en blijft u stilstaan. • Bij installmentatie moet het mes in het uiteinde worden gestoken. • Zodra het mes correct is geinstalleer, keert de gereedschapsloze mesklemhendel automatisch terug�ijn+zijn oorspronkelijke positie.	Zie Fig. C1, C2
BEDIENING
Veiligheidsschakelaar	Zie Fig. D
Instelbare Snelheid	Zie Fig. E
Het Zagen Van Hout	Zie Fig. F
Het Zagen Van Metaal	Zie Fig. G
Plastic / Aluminium Zagen	Zie Fig. H
Zagen Op Moeilijke Plekken	Zie Fig. I

Gaten Zagen (Alleen Bij Zacht Material)

Zie Fig. J

OPMERKING: Bladen van staal / kunststof / aluminium zijn nicht beschikkaar. Dit worden apart verkocht.

Wordt de machine te heet,That hem dan 2 a 3
minutes onbelast draaien om de motor af te koelen. Vermijd langdurig gebruik op zeer lage snelheden. Gebruik een zaagblad dat geschikt is voor het
material dat en de materiaaldijke die gezaagd moet
worden.

Zorg ervoor dat het werkstuk stevig gemonteerd of vastgeklemd is zodate het Niet kan bewegen. Elke beweging van het materiaal kan de kwaliteit van de zaagsnede beinvloeden. Het zaagblad zaagt met een opwaartse beweging en kan het bovenste oppervlak van de randen van het werkobject versplinteren bij het zagen. Zorg ervoor dat het bovenste oppervlak Niet zichtaar tijdens het zagen.

ONDERHOUD

Verwijlder het accuuit het gereedschap voordat u aanpassingen of onderhoudswerkzaamhedenuitvoert.

Uw gereedschap vereist gezem smering of.
nderhoud.

Dit gereedschap bevat geen onderdelen die door de gebruiker dienen te worden onderhoven. Gebruik nooit water of chemische reinigingsmiddlesden voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap alkijd op een droge plaat. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonden in de ventilatiegleuven. Dit is normala en zal uw gereedschap Niet beschadenig.

VOOR GEREEDSCHAP MET ACCU'S

De omgevingstemperatuur voor het gebruik en de opslag van het gereedschap ligtussen 0 - 45^ De aanbevolen omgevingstemperatuur voor het oplaadsystemeismijdens het opladen ligtussen 0 - 40^

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogenniet bij het normale huisafval terechtkomen.

Breng deze producten waar mogelijk maar een

recyclecentrum bij u in de buurt.Vraag de verkoper of de gemeente informatieon en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Wij,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Verklaren dat het product

Beschrijving SNOERLOZE RECIPROZAAG

Type WX500 WX500.9 (500-519 - aanduiding

van machinerie, kenmerkend voor

Reciprozaag)

Functie Zagen verschillende materialen

Overeenkomt met de volgende richtlijnen:

2006/42/EC

2014/30/EU

2011/65/EU&{EU}2015/863

Normen voldoen aan

EN 62841-1

EN 62841-2-11

EN 55014-1

EN 55014-2

De person die bevoegd is om het technische bestand te compileeren

Naam Marcel Filz

Adres Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

2019/10/17

Allen Ding

Plaatsvervangend Chief Ingenieur, Testen en

Certificering

Positec Technology (China) Co., Ltd

Functie Täirea diferitor materiale
