BRUKSANVISNING WX500 WX500.9 WORX

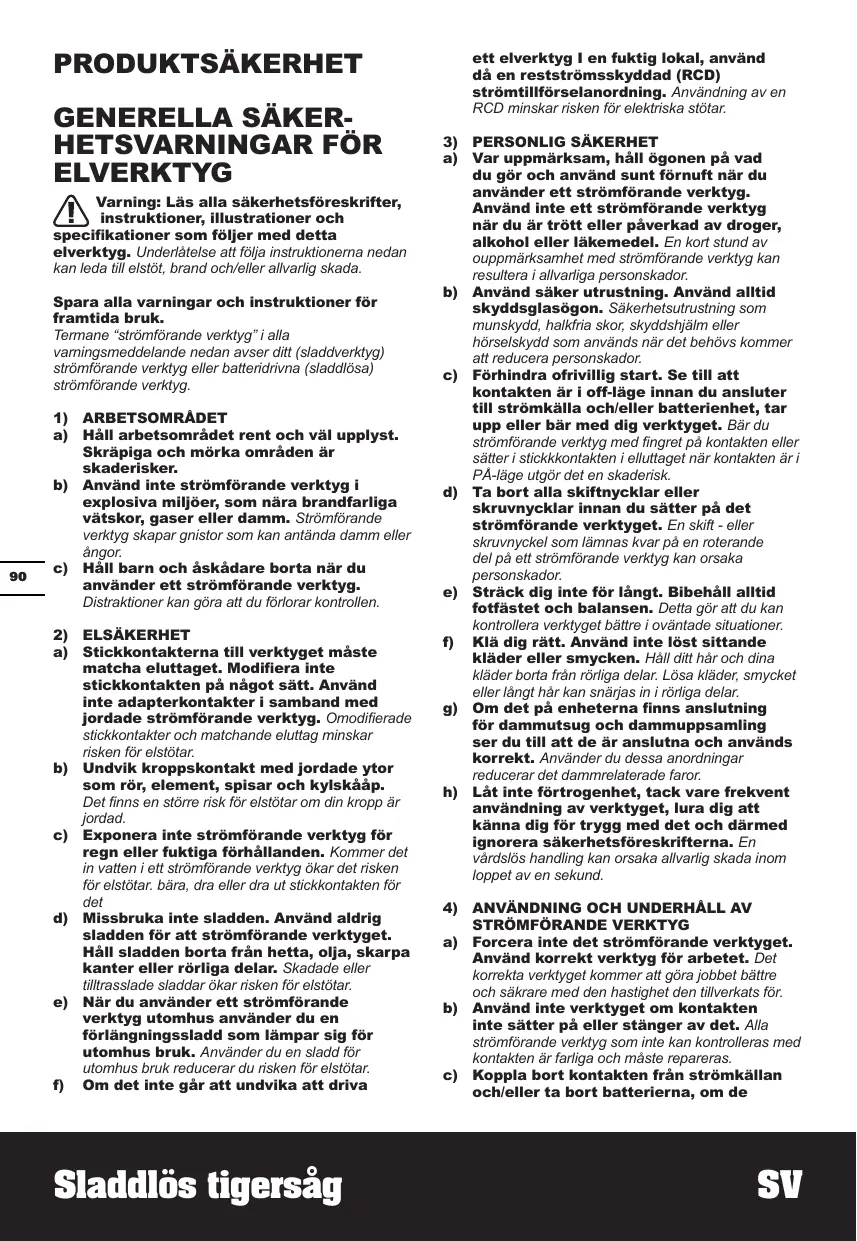

Varning: Läs alla sakerhetsföreskrifter, instruktioner, illustrationer och specifikationer som foljer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada.

Spara alla varninger och instruktioner for framtida bruk.

Termane "strömforande verktyg" i alla
verningsmeddelande nedan avser ditt (sladdverktyg)
strömforande verktyg eller batteridrivna (sladdlosa)
strömforande verktyg.

1) ARBETSOMRÄDET
a) Håll arbetsområdet rent och väl upplyst. Skräpiga och mörka områden ar skaderisker.
b) Använd inte strömforande verktyg i explosiva miljoer, som nara brandfarliga vātskor, gaser aller damm. Strömforande verktyg skapar gnistor som kan anteanda damm aller Ångor.
c) Häll barn och öskådare borta nár du använder enn stromförande kontykt. Distractioner kan göra att du förlorar kontrollen.

2) ELSÄKERHET
a) Stickkontakterna till verktyget masta matcha eluttaget. Modifiera inte stickkontakten på nagot satt. Använd inte adapterkontakter i samband med jordade strömforande verktyg. Omodiferade stickkontakter och matchande eluttag minskar risiken for elstötar.
b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskaap. Det finns en större risk for elstotar om din kropp ar jordad.
c) Exponera inte strömfürande verktyg for regn eller fuktiga forhällanden. Kommer det in vatten i ett strömfürande verktyg ökar det risiken for elstötar. bär, dra aller dra ut stickkontakten for det
d) Missbruka inte sladden. Använd aldrig sladden for att strömforande verktyget. Håll sladden borta frän hetta, olja, skarpa kanter ell rörliga delar. Skadade eller tilltrasslade sladdar ökar risiken for elstótar.
e) När du använder att stromforande verktyg utomhus använder du en förlängningssladd som lämpar sig für utomhus bruk. Använder du en sladd für utomhus bruk reducerar du risiken für elstöter.
f) Om det inte går att undvika att driva

etl elverktyg I en fuktig lokal, anvand da en reststromskyddad (RCD) strömtillforselanordning. Använding av en RCD minskar risiken for elektriska stótar.

3) PERSONLIG SÄKERHET
a) Var uppmarksam, häll ögonen på vad du gör och använd sunt fornuft nar du använderett stromforande verktyg. Använd inte ent stromforande verktyg nar du artrött ellpaverkad av droger, alkohol erller lakemedel. En kort stund av ouppmarksamhet med stromforande verktyg kanresultera i allvarliga personskador.
b) Använd saker utrustning. Använd alltid skyddsglasogon. Sakerhetsutrustning som munskydd, halkfria skor, skyddshjalm aller hörskyydd som används Near det behövskommen att reducera personskador.
c) Förhindra obrillig start. Se till att kontakten ar i off-lage innan du ansluter till stromkälla och/eller batterienhet, tar upp erler med dig verktyget. Bär du stromforande verkty med fingret på kontakten ellser sätter i stickkkkontakten i elluttaget nar kontakten ar i PÁ-lage utgör det en skaderisk.
d) Ta bort alla skiftnycklar ellkruvnycklar innan du satter pa det strormforande verktyget. En skift -Ellerskruvnyckel som lamnas kvar pa en roterande del pa ett stromforande verktyg kan orsaka personskador.
e) Sträck dig inte für langt. Bibehäll alltid fotfæstet och balansen. Detta gör att du kan kontrollera verktyget bättre i ovändte situationer.
f) Klä dig rätt. Använd inte lõst sittende kläder erller smycken. Häll ditt här och dina kläder borta frän rörliga delar. Lõsa kläder, smycketEll langt här kan snājas in i rörliga delar.
g) Om det på encheterna finns anslutning for dammutsug och dammuppsamling ser du till att de ar anslutna och anvands korrekt. Anvander du dessa anordninger reducerar det dammlaterade favor.
h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att kännà dig für trygg med det och)därmed ignorera sakerhetsforeskriftna. En vardslós handling kan orsaka allvarlig skada inom loppet av en sekund.
4) ANVÄNDNING OCH UNDERHÄLL AV STRÖMFORANDE VERKTYG
a) Forcera inte det stromforande verktyget. Anvand korrekt verktyg forabetet.Det korrekta verktygetkommen att gora jobbet battr och sakrare med den hastigkeit den tilverkats for.
b) Använd inte verktyget om kontakten inte sätter på erller stänger av det. Alla strömforande verktyg som inte kan kontrolleras med kontakten ar farliga och mäste repareras.
c) Koppla bort kontakten fran stromkällan och/eller ta bort batterierna, om de

är lösstagbara, frän elverktyget, innan du utfor nagra justeringar, andrar I tillbehoreller magasinerar elverktygen. Sādana forebyggande sakerhetsatgärder reducerar risiken for att du startar verktyget oavsiktigt.

d) Förvara verktyget som inte används utom räckhäll for barn och lát inte nçön person använda verktyget som inte känner till verktyget aller dessa anvisninger. Strömforande verktyg är farliga i händerna på outbildade användare.
e) Håll koll på elverktyget och tillbehören. Kontrollera inkrétningen ell fästet for rörliga delar, defekta delar och alla andra saker som kan páverka användningen av elverktyget. Om den skadats maste elverktyget repareras fore användning. Mänga olyckor orsakas av felaktigt underhällna elverktyg.
f) Håll sagsverktyget skarpa och rena. Korrekt underhällna skärverktyg med skarpa eggkommen inte att kora fast lika ofta och ar enklare att kontrollera.
g) Använd elverktyget, tillbehören och verktygsbitten etc. i enlighet med dessa anvisninger och på det sätt som avsets for varje typ av elverktyg. Ha ocksä i atanke arbetsforhällandena och arbetet som skall utföras. Anvander du elverktyg for atgärder som skiljer sig det avsedda arbetet kan det resultera i riskfylda situationer.
h) Håll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor ger inte saker hantering och kontroll over verktyget i ovändte situationer.
5) ANVÄNDNING OCH SKÖTSEL AV SLADDLOSA VERKTYG
a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medfor an risk for brand纳税 den anvands till ett annat batteripaket.
b) Använd elverktyg bara tillsamms med det särskilt konstruera batteripaketet. Användning av andra batteripaket kan medfonna en risk for個人skador och brand.
c) När batteripaketet inte används skadet hällas borta frän metallfremål somgem, mynt, nycklar, skruvar och andrasmå metallfremål som kan skapaktkontakt mellan batteripaketets poleroch kortsluta det.En kortslutning kan orsakabrännskador och brand.
d) Under olyckliga omständigheter kan vatska kommat ur batteriet. Undvik kontakt. Om denkommen i Kontakt med heden, skolj med vatten. Om denkommen ikontakt med ögonen, skolj rikligt med vatten och sök lärarhjalp. Vatska som kommer ut ur batteriet kan orsaka irritation allerbrännskador.
e) Använd inte att batteripack eller verktyg som skadats eller modifierats. Skadade

eller modifierade batterier kan uppvisa forvanttade beteende som kan leda till brand, explosion erller skada.

f) Utsatt inte batteripack eller verktyg for eld eller hoga temperaturer. Eld erler temperaturer som overstiger 130^ kan orsaka explosioner.
g) Följ alla laddningsinstruktioner och ladda inte batteripacket erler verktygetutanfor temperaturintervallen som anges i instruktionerna. Felaktig laddning erler laddning i temperaturer atanfor det angivna temperaturintervallen kan skada batteriet erler oka brandrisken.

6) UNDERHÄLL
a) Låt ditt elverktyg underhällas av en kvalificerad reparator som bara använder äkta reservdeler. Detkommen att garantera att elverktyqetsäkerhet bibeḥalls.
b) Forsk aldrig reparera skadade batteripack. Batteripack fãr endast underhallas av tilverkaren ell behoriga servicetechniker.

TIGERSAG - SAKERHETSVARNINGAR

1. Greppa endast de isolerade greppytorna pa tigersagen nara du utfor arbeten med risk forttraffda dolda ledninger. Skarverktygetskontaktmed en spanningsforande ledning kan orsaka att oskyddade metalldelpar hap handverktyget ger anvandaren en elektrisk chock.
2. Använd tvingar aller andra lámpliga verktyg for att fasta arbetsstycket i ett stadigt underlag. Om du häller arbetsstyetck i handen eller mot kroppen blir det ostadigt och kan leda till att du tappar kontrollen.

SÄKERHETS-FÖRESKRIFTER FÜR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på att slarvigt satt i en lada)där det kan kortslutas eller skadas av ledande material. När batteriet inte anvands,hall det borta frän metallobjectk, sasom pappersgem,pengar, nycklar, naglar, skruvar erler andra sma metallobjectk som kan leda strom frän en terminal till en annan. Om batteriterimalerna kortsluter varandra kan de fororsaka brandrisk.
c) Exponera inte batteriet for eld ell ervarme. Undvik forvaring i direkt solljus.
d) Utsatt inte batteriet for mekanisk chock.
e) Om batteriet lacker, lát inte vätskan komma i kontakt med hud eller ögon. Om

säända skulle hända, skölj med mycket vatten och sök lakarhjalp.

f) Sök omedelbar läkarhjalp om体系建设在battericellller batteriet.
g) Håll batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet maste laddas fore anvandning. Anvand den harebruksanvisingen for att ladda batteriet korrekt.
j) Låt inte batteriet stå på laddning;när det inte används.
k) After lang tids användning kan det bil nödvändigt att ladda och ladda ur batterieet maga gänger for att na maximal prestanda.
I) Batterier fungerar bäst när de används vid normal rumstemperatur (20 °C ± 5 °C).
m) När du kasserar batteriet, se till att hälla batterier med olika elektrokemiska system ifràn varandra.
n) Ladda endast med laddare av varumarket WORX. Använd ingen annan laddare an den som specifikst skä användas med det har batteriet. En laddare som passar for en viss typ av batteri kan fororsaka brandrisk vid användning tillsammans med ett annat batteri.
o) Använd inte att batteri som inte är avsett for användning med det här verktyget.
p) Håll batteriet borta frän barn.
q) Behall den ursprungliga bruksanvisinngen for framtida användning.
r) Plocka ur batteriet fran verktyget da det inte anvands.
s) Kassera batteriet på rätt sätt.
t) Blanda inte celer fran olika tillverkning, kapacitet, storlek ellr typ inom en entet.
u) Avlagsna inte batteriet fran originalforpackninger tills det ar nodvändigt for användningen.
v) Observera plus (+) och minus (-)** märkningen på batteriet och sakerställa korrekt användning.

SYMBOLER

	Für att minska risiken für skador@måste användaren lasa bruksanvisningen
	Varning
	Använd hörskelskydd
	Använd skyddsglasögon
	Använd skyddsmask
	Färej uppeldas
	Batterierna kan komma in i vattnets kretsflopp om de inte kasseras korrekt och detta kan vara skadligt für EKO-systemet. Kasta inte batterier i de vanlga osorderade hushällssoporna.
	Kontrolera att batteriet är borttaget innan du byter tillbehör.
	Li-lon-batteri Denna product har märkts med en symbol För sopsorting für alla batterisatser. Dekommen dà att ætervinnas och plockas isär for att minska páverkan på miljön. Batterisatser kan vara skadliga für miljön och für manniskors halsa)dé innehäller farliga substanser.
	Använd skyddshandskar
	Såga med mättligt tryck für att uppnà optimala och exakta skärresultat
	Hög hastighet
Låg hastighet
Trä
Metall
Aluminum
Plast
Fel
Rätt
Lås
Lås upp
Uttjänade elektriska maskiner fär inte kasseras som hushållsavfall. Använd Återvinningsfaciliteter om det finns tillgangligt. Kontrolera med din äterförsäljare eller vilka lokala föreskrifter som färeligger.

LADDARENS KOMPONENTER

1.	LÄSNINGSKNAPP FÜR STRÖMBRYTAREN
2.	TILL/FRÄN-STRÖMBRYTAREN
3.	TOOLLESS BLADKLÄMMA
4.	PIVOTFOTPLATTA
5.	SÄGKLING
6.	BATTERIPAKET *
7.	BATTERIPAKETETS LÄSNING *

8. PEDALJUSTERINGSSPAK

• Alla tillbehör beskrivna eller avbildade neden medfoljer inte standardprodukten.

TEKNISKA DATA

Typ WX500 WX500.9 (500-519 - maskin-beteckning, anger Tigersåg)

		WX500	WX500.9
Spanning		20V Max**
Hastighet atan belastning		0-3000/min
Slangängd		20mm
Sågkapacitet	Trä	130mm
	Stål	10mm
	PVC rör	190mm
Vikt		4.1kg	3.7kg

** Spänning upmätt utan belastning. Initial batterispänning ar max. 20 V. Nominell spänning ar 18 V.

BULLERINFORMATION

Uppmätt ljudtryck	LpA= 79.2dB(A)
KpA= 5dB(A)
Uppmätt ljudstyrka	LwA= 90.2dB(A)
KwA= 5dB(A)
Använd hörsksydd.

VIBRATIONSINFORMATION

Vibrationernas totalvärden (triax vektorsumma) Är fastställda enigt EN 62841:
Kapning av brändor	Vibrationsutsändningsvärde ah,B=5.353m/s2
	Osäkerhet K = 1.5m/s2
Sögning av trübjärkar	Vibrationsutsändningsvärde ah,WB=5.720m/s2
	Osäkerhet K = 1.5m/s2

Det angviva totala vibrationsvardet och det angviva bullervardet har uppmatts i enlight med en standardtestmetod och kan anvandas for att jamfora ett

verktyg med ett annat.

Det angivna totala vibrationsvardet och det angivna bullervdet kan oksa anvandas i en preliminar exoneringsbedomming.

WARNING: Vibrationer och buller vid

använding av elverktyget kan skilja sig fran

det angivna vardet beroende pa vilket satt verktyget anvands pa, sarskilt vilken typ arbettsstycke som bearbetas beroende pa foljande exempl och andere varianter pa hur verktyget anvands:

Hur verktyget anvands och materialet som skars eller borras.

Verktyget ar i bra skick och bra underhallet.

Använding av korrekt tillbehör für verktyget och sakerställ att de ar skarpa och i bra skick.

Atdragningsgraden av greppet på handtagen och om nagra antivibrations- och bullertillbehör används.

Och att verktyget anvands sasom avsett enigt dess konstruktion och dessa instructurjon.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det anvands pafelaktigt satt.

WARNING: For att vara korrekt bör en

forhällanden vid använding ochsäs tas med for alla delar av hanteringscykeln sasom tiden när verktyget ar avstängt och när det körps på tomgang utan att utföra nagot arbete. Detta kan betydligt minska exponeringsnivän over den totala arbetsperiodeen. Hjälp fort att minimera din exponering for vibrationener och buller.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhall verktyget i enlighet med dessa instruktioner och hall det vãsmort (där sö behövs).

Om verktyget ska användas regelbundet investera dä i antivibrations- och bullertillbehör.

Planera ditt arbetsschema for att sprida ut anvandning av kraftigt vibrerande verktyg over flera dagar.

TILLBEHÖR

	WX500	WX500.9
Trädskärblad	1	1
Metallskärblad	1	1
Batteripaket (WA3551.1)	1	/
Laddning (WA3880)	1	/

Vi rekommender att du köper dina tillbehör fransamma äterforsäljare som du köpteprodukten fran. Laspä tillbehörrens forpackning für mera information. Din äterforsäljare kan ocksà hjälpa dig och ge dig ränd.

BRUKSANVISNING

OBS: Innan du anvander verktyget, lasnogaigenbbruksanvisningen.

MONTERING OCH DRIFT

ÄTGÄRD	FIGUR
INNAN ENHETEN TAS I BRUK
Ta bort batteripaket	Se Fig. A1
Ladda batteriet OBS: • Batteripaketet levereras oladdat. Batteriet).*Måste laddas helt innan Första klippningen. • Mer information finns iBruksanvisningen till laddaren. arki.	Se Fig. A2
Sätta i batteripaket	Se Fig. A3
Vinkeljustering av den roterande bladfoten	Se Fig. B1
Klipp djupjustering	Se Fig. B2, B3
Verktygslös bladmontering OBS: • Innan du sätter i bladet, vrid det verktygsfria klämspaken moturs till maximal vinkel och forblir stillastående. • Vid installationen skå bladet sättas in iänden. • När bladet År korrekt installerat atergår den verktygsfria klämspaken automatiskt till sitt ursprungliga lag	Se Fig. C1, C2
DRIFT
Sakerhetsbrytare på/av	Se Fig. D
Variabel hastighetskontroll	Se Fig. E
Sångning avTRS	Se Fig. F
Sångning av metall	Se Fig. G
Sångning av plast/aluminium	Se Fig. H
Sångning i jämnhöjd	Se Fig. I
Ficksångning (enbart mjuka material)	Se Fig. J

OBS: Stål / plast / aluminiumblad ár inte tillgangliga. Detta saljs separat.

ARBETSTIPS FÖR ANVÄNDNING AV DEN SLADDLOSA TIGERSÄGEN

Om ditt verktyg blir for varmt, korutan belastning 2-3 minuter for att kyla av motorn. Undvik langvarig anvandning av verktyget vid laga hastigheter. Anvand alltid en klinga som passar materialet och materialeds tjocklek.

Se alltid till att arbetsstycket halls eller spanns fast sa att det inte forflytar sig.

Varje roelse av arbetsstycket kan paverka sagsnittets kvalitet. Bladet sagar i sin uppatgaende roelse och kan splittra arbetsstykets ovre yta ellant. Se daffor till att den ovre ytan vid sagensingen ar en yta som i slutresolutat et inte syns.

UNDERHÄLL

Avlagsna batteripaketet fran verktyget innan du utfor nago typ av justering, service ell underhall.

Ditt verktyg kraver inte extra smörjning aller underhall.

Det finns inga delar som kan repareras i verktyget.

Använd aldrig vatten eller kemiska medel für att rengörva verktyget. Torka rent med en torr trasa.

Forvara alltid verktyget pa en torr plats. Håll motorns ventilieringsöppninger arena. Håll alla knappar fria frän damm. Ibland ser du kanske att det slár gnistor i ventilieringsöppningerarna. Det är normalt ochkommen inte att skada verktyget.

För batteriverktyg

Verktyget och batteriet bör användas och forvarasi 0^ - 45^

Den rekommenderade omgivningstemperaturen for laddningssystem vid laddning ar 0^ - 40^

MILJÖSKYDD

Uttjänade elektriska maskiner få inte kasseras som hushålsavfall. Använd

atervinningsfaciliteter om det finns tillgangliigt.

Kontrollera med din Återförsäljare eller vilka lokala foreskrifter som foreligger.

DEKLARATION OM ÖVERENSTÄMMELSE

Vi,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

förklarar attennaprodukt,

Beskrivning Batteridriven tigersåg

maskinbeteckning, anger Tigersåg)

Funktion Sågnig av olika material

Uppfyller foljande direktiv,

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

Standarder overensstämmer med

EN 62841-1

EN 62841-2-11

EN 55014-1

EN 55014-2

Personen som godkänts att sammanställa den tekiska filen,

Namn Marcel Filz

Adress Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

2019/10/17

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
