Productsoort	Koel-vriescombinatie
Merk	BOSCH
Model	GSN 36VW30G/03
Installatietype	Vrijstaand apparaat (free-standing)
Afmetingen (H x B x D)	Ongeveer 180 x 60 x 65 cm
Gewicht	Ongeveer 70 kg
Voedingsspanning	220-240 V ~ 50/60 Hz
Installatielocatie	Droge, goed geventileerde ruimte, uit de buurt van zonlicht en warmtebronnen
Minimale afstanden tot warmtebronnen	3 cm (elektrisch/gasfornuis); 30 cm (olie-/kolenverwarming)
Deuropeningshoek	Voldoende hoek voor gebruik (niet gespecificeerd)
Mogelijkheid tot omkeerbare deur	Ja (aanbevolen door klantenservice)
Verandering van deurgreep	Mogelijk (afhankelijk van model)
Naast elkaar plaatsen	Ja (koelkast links, vriezer rechts)
Muurafstandhouders	Inbegrepen, te monteren voor energieverbruik
Verstelbare voeten	Ja (voor, schroef, met vork- of steeksleutel)
Waterpas stellen	Verplicht, met behulp van een waterpas
Verbindingsset voor naast elkaar	Verkrijgbaar bij de dealer (optioneel)

Veelgestelde vragen - GSN 36VW30G/03 - INSTALLATION INSTRUCTIONS BOSCH

Hoe installeer ik het apparaat naast een ander?

Plaats de koelkast links en de vriezer rechts. Gebruik de verbindingsset die verkrijgbaar is bij uw dealer en plaats de afstandhouders op de vier hoeken op 5 cm van de zijkanten na het ontvetten van de oppervlakken.

Hoe keer ik de deur om?

Het wordt aanbevolen deze bewerking aan de klantenservice over te laten. Koppel het apparaat los voor elke handeling. Volg de cijfers in fig. 1 van de handleiding. Leg het apparaat voorzichtig op de rug met een dempingsmateriaal.

Hoe vervang ik de deurgreep?

Volg de cijfers in fig. 4 van de handleiding. Deze handeling wordt uitgevoerd indien nodig, afhankelijk van het model.

Hoe monteer ik de muurafstandhouders?

Monteer de muurafstandhouders om het aangegeven energieverbruik te bereiken. Een kleinere afstand beïnvloedt de werking niet, maar kan het verbruik licht wijzigen.

Hoe stel ik het apparaat waterpas?

Plaats het apparaat op de gewenste locatie en stel de twee voorste schroefvoeten af met een vork- of steeksleutel. Controleer het waterpas met een waterpas om een verticale positie te garanderen.

Welke afstanden moet ik aanhouden ten opzichte van warmtebronnen?

3 cm voor elektrische of gasfornuizen, 30 cm voor een olie- of kolenkachel. Gebruik indien nodig een isolatiepaneel.

Waar moet ik het apparaat installeren?

In een droge, goed geventileerde ruimte, uit de buurt van direct zonlicht en warmtebronnen. De vloer moet stabiel en vlak zijn.

Kan ik het apparaat op een oneffen vloer installeren?

Ja, door oneffenheden te compenseren met vulstukken onder het apparaat en de voorste schroefvoeten aan te passen. Zorg dat het apparaat recht staat.

Hoe ontvet ik de oppervlakken voordat ik de afstandhouders plak?

Gebruik ontvetter of alcohol om de lijmplaatsen aan de rechterkant van de koelkast grondig te ontvetten.

Kan het apparaat op de rug worden gelegd?

Ja, maar voorzichtig: plaats een dempend materiaal onder de rug om schade te voorkomen. Let op: monteer de zijafstandhouder niet wanneer het apparaat ligt.

GEBRUIKSAANWIJZING GSN 36VW30G/03 - INSTALLATION INSTRUCTIONS BOSCH

Montagehandleiding gebruiken 17

Dejuisteplaats 17

Apparaten naast elkaar opstellen .... 18

Verwissenlen van de deurophanging. 18

Deurgreep verwisselen 19

Wandafstandhouser monteren 19

Apparaat horizontal zetten 19

Montagehandleiding gebruiken

De LASTE bladzijde met de afbeeldingen uitklappen. Dit montagevoorschrift is van toepassing voor meerdere modellen.

Kleine afwijkingen in de afbeeldingen zich mogelijk.

De juiste plaats

Elke droge, goed te ventileren ruimte is geschikt. Het apparaat Niet in de zon of naast een fornuis,

verwarmingsradiator of een andere warmte bron plaatsen. Isplaatsing naast een warmtebron Niet te vermiijden, maak dan gebruik van een isolerende plaat of neem de volgende minimumafstanden tot de warmtebron in ache:

• Naast elektrische- of gasfornuizen 3 cm.
  Naast een CV-installatie 30~cm

De vloer op de plaat van opstelling mag Niet meegeven, vloer eventueel verstevigen. Eventuele oneffenheden in de vloer opheffen door er ie's onder te leggen.

Afstand tot de wand

Het apparaat zodanig opstellen dat de deur 90^ kan worden geopend.

Apparaten naast elkaar opstellen

Afb. 2

Zorg er bij het opstellen van twee apparaten voor dat de koelkast links staat en de diepvriezer rechts.

De rechter zichwand van de koelkast wordenlicht verwarmd. Waardoor de vormingvan condenswaterussen de apparatenwordt voorkomen.

Afstandholders monteren

Afb. 3

1. Op de rechtzerijde van de koelkast de lijmplekken ontvetten met wasbenzine of spiritus.
2. Op alle vier de hoeken een afstandshouder vastlijmen op 5 cm afstand van de zijkanten, om een minimumafstand zusammen de apparaten te waarborgen.

Aanwijzing

Een verbindingsset is verkrijgbaar bij uw leverancier.

Verwisselen van de neurophanging

(indien nodig)

Wij raden u aan de deurophanging door de Servicedienst te lately verwisselen. De kosten voor het verwisselen van de deuraanslag kut u opvragen bij de Servicedienst in uw regio.

Waarschuwing

Tijdens het verwisselen van de deurophanging mag het apparaat Niet op het elektriciteitsnet� aangesloten. Eerst de stekker uit het stopcontact trekken. Leg voldoende zicht materiaal op de grond, om te voorkomen dat de achterkant van het apparaat beschadigd raakt. Het apparaat voorzichtig op+zijn rug leggen.

Verwissel de deuraanslag in de volgorde van de cijfers. Afb. 1

Aanwijzing

Wanner het apparaat op de rug wordt gelegd, mag de wandafstandhouder Niet gemonteerd zich.

Deurgreep verwisselen

(indien nodig)

Afb 4

Verwissel de deurgreep in de volgorde van de cijfers.

Wandafstandhouser monteren

Afb. 5

Indien aanwezig:

Wandafstandhouser monteren om de geplande energieopname van het apparaat te bereiken. Een Kleinere afstand tot de muur heeft geen nadelige invloed op de werkking van het apparaat. De energieopname kan dan weliets veranderen.

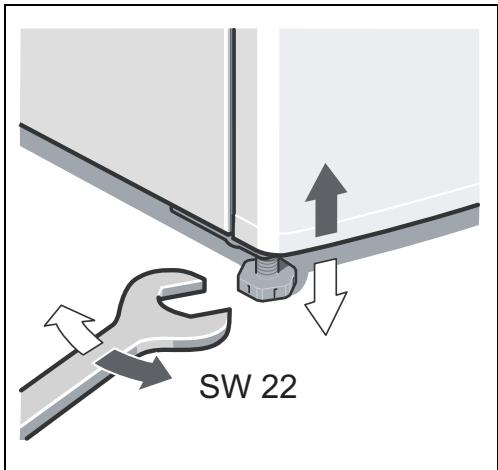

Apparaat horizontal zetten

Het apparaat op de waarvoor bestemde plaats zetten en stellen. Het apparaat moet waterpas en stevig op de vloer staan. Oneffenheden in de vloer d.m.v. de twee schroefvoetjes aan de voorkant opheffen. Om de schroefvoetjes te verstellen een steeksleutel gebruiken.

Aanwijzing

Het apparaat moet loodrecht staan. Zet het apparaat in de juiste stand met behulp van een waterpas.
