Produkttyp	Kyl-frys
Märke	BOSCH
Modell	GSN 36VW30G/03
Installationstyp	Fristående apparat
Mått (H x B x D)	Cirka 180 x 60 x 65 cm
Vikt	Cirka 70 kg
Spänning	220-240 V ~ 50/60 Hz
Installationsplats	Torrt, ventilerat utrymme, skyddat från direkt solljus och värmekällor
Minsta avstånd till värmekällor	3 cm (el-/gasspis); 30 cm (olje-/kolvärme)
Dörröppningsvinkel	Tillräcklig vinkel för användning (ej specificerat)
Möjlighet att ändra dörröppningsriktning	Ja (rekommenderas av service)
Byte av dörrhandtag	Möjligt (beroende på modell)
Sida vid sida-installation	Ja (kylskåp till vänster, frys till höger)
Väggavståndshållare	Ingår, måste monteras för att uppfylla energiförbrukningen
Justerbara fötter	Ja (framtill, skruv, med gaffelnyckel)
Nivellering	Obligatorisk, med hjälp av vattenpass
Skarvkit för sida vid sida	Finns hos återförsäljare (tillval)

Vanliga frågor - GSN 36VW30G/03 - INSTALLATION INSTRUCTIONS BOSCH

Hur installerar jag apparaten sida vid sida med en annan?

Placera kylskåpet till vänster och frysen till höger. Använd skarvkitet som finns hos din återförsäljare och limma fast avståndshållarna i de fyra hörnen, 5 cm från sidokanterna, efter att ha avfettat ytorna.

Hur byter jag dörröppningsriktning?

Det rekommenderas att låta service utföra denna åtgärd. Innan du gör något, koppla från apparaten. Följ siffrornas ordning i fig. 1 i bruksanvisningen. Lägg försiktigt apparaten på rygg med en stötdämpare.

Hur byter jag dörrhandtaget?

Följ siffrornas ordning i fig. 4 i bruksanvisningen. Denna åtgärd utförs vid behov, beroende på modell.

Hur monterar jag väggavståndshållarna?

Montera väggavståndshållarna för att uppnå den angivna energiförbrukningen. Ett mindre avstånd påverkar inte funktionen men kan ändra förbrukningen något.

Hur justerar jag apparaten så att den står vågrätt?

Placera apparaten på avsedd plats, justera sedan de två främre skruvfötterna med en gaffelnyckel. Kontrollera nivån med ett vattenpass för att säkerställa en lodrät position.

Vilka avstånd måste hållas till värmekällor?

3 cm för el- eller gasspisar, 30 cm för olje- eller kolvärmare. Använd en isoleringsskiva vid behov.

Var ska apparaten installeras?

I ett torrt och ventilerat utrymme, skyddat från direkt solljus och borta från värmekällor. Golvet ska vara stabilt och plant.

Kan jag installera apparaten på ett ojämnt golv?

Ja, genom att kompensera ojämnheter med distanser under apparaten och justera de främre skruvfötterna. Se till att apparaten står rakt.

Hur avfettar jag ytorna innan jag limmar fast avståndshållarna?

Använd avfettningsmedel eller sprit för att noggrant avfetta limningsytorna på kylskåpets högra sida.

Kan apparaten läggas på rygg?

Ja, men med försiktighet: placera ett stötdämpande material under ryggen för att inte skada den. OBS: montera inte den laterala väggavståndshållaren när apparaten ligger ner.

BRUKSANVISNING GSN 36VW30G/03 - INSTALLATION INSTRUCTIONS BOSCH

sv Innehållsforteckning

Anvand monteringsanvisingen 26
Platsen 26
Stalla skapen bredvid varandra 27
Hänga om dörren 27

Flytta handtag 28
Montera vaggavstandshallare 28
Stalla upp skapet 28

fi Sisallysluettelo

Bruk av monterings- veiledningen

Använd monteringsanvisningen

Slåuppde sistasidorna med Bilder.

Denna monteringsanvisning gäller

forflera modeller.

Placera skapet i ett torrt rum med god ventilation. Stall den inte i direkt solljus erler i narheten av en varmekalla som spis, kamin etc. Om detta inte gär att undvika maste en lamplig isolerskiva anvandas aller foljande minsta avstand till varmekalla beaktas:

Till elektriska spisar och gasspisar, 3 cm.
Till annan varmekalla, 30 cm.

Golvet på uppställningsplatsen fár inte ge vika. Förstärk eventuellt golvet. Ev. ojämmheter i golvet måste utjämnas med mellanlägg.

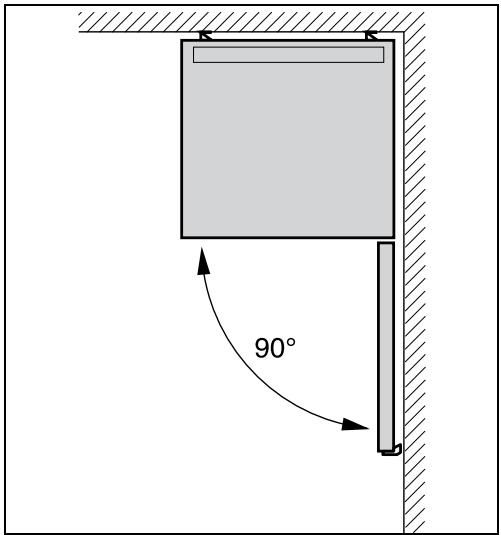

Vaggavstand

Ställ skåpet sá att en dörroppningsvinkel om 90^ garanteras.

Ställa skåpen bredvid varandra

Bild 2

Se vid uppställing av två skåp till att kylskåpet ställs till vänster och frysskåpet till höger.

Kylskapets högra sidovagg blir latt uppvärmd. Detta forhindrar att kondensvatten bildas mellan de skapen.

Montera avständshällare

Bild 3

1. Avfetta klingerställena på högra sidan av kylskapet med tvättbensin eller sprit.
2. Klistra fast avstandshallare i alla fyra hörnen med ett avstand om vardera 5 cm till sidokanterna sa att ett minsta avstand mellan skäpen garanteras.

Råd

En kopplingssats kan du kopa hos din handlare.

Hänga om dörren

(vid behov)

Vi rekommenderar att ni vander er till service for att fã hjälp med att hänga om dörren. Hör dig for hos narnaste service beträffande kostnaderna for att hänga om dörrarna.

Varning

När man hänger om dörren fär inte skapet vara anslutet till elnätet. Dra Först ut nätkontakten ur vagguttaget. För att inteprodukten baksida skadas maste tillräckligt med skyddande material laggas under. Lagg försiktigt ner skapet med baksidan nedat.

Häng om dorrarna i sfferordning. Bild 1

Råd

Om skapet laggs med baksidan nedat fär inte vaggavstandshällaren vara monterad.

Flytta handtag

(vid behov)

Bild 4

Flytta handtaget i sfferordning.

Montera vaggavstandshällare

Bild 5

Om det finns:

Montera vaggavstandshallare for att nä den for skapet redovisade energiupptagningen. Ett reducerat vaggavstand inskränker ej skapets Funktion. Energiupptagningen kan däändras nagot.

Stalla upp skåpet

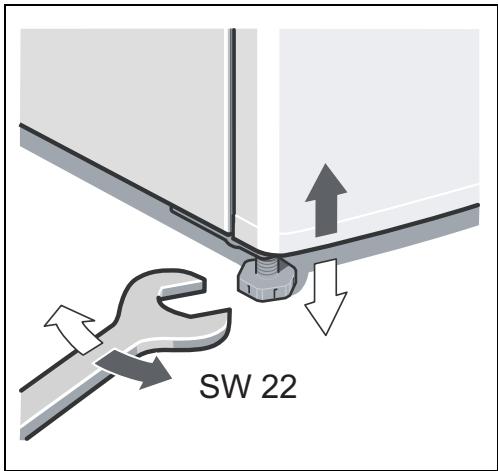

Ställ upp skåpet på avsedd plats och se till att det inte lutar. Skåpet måste stå på plant och stadigt underlag. Justera skåpet med de bända skruvfötterna i skåpets framkant om golvet ar ojemnt. Använd en skruvmejsel for att ställa in skruvfötterna.

Råd

Skapet maste sta lodratt. Rikta in det med hjalp av ett vattenpass.
