Tipo de produto	Frigorífico-congelador
Marca	BOSCH
Modelo	GSN 36VW30G/03
Tipo de instalação	Aparelho independente (livre)
Dimensões (A x L x P)	Aproximadamente 180 x 60 x 65 cm
Peso	Aproximadamente 70 kg
Tensão de alimentação	220-240 V ~ 50/60 Hz
Local de instalação	Local seco, arejado, ao abrigo do sol e de fontes de calor
Distâncias mínimas em relação a fontes de calor	3 cm (fogão elétrico/gás); 30 cm (aquecedor a óleo/carvão)
Ângulo de abertura da porta	Ângulo suficiente para a utilização (não especificado)
Possibilidade de inversão do sentido de abertura da porta	Sim (recomendado pelo serviço pós-venda)
Troca do puxador da porta	Possível (conforme o modelo)
Instalação lado a lado	Sim (frigorífico à esquerda, congelador à direita)
Espaçadores de parede	Incluídos, a montar para respeitar o consumo energético
Pés ajustáveis	Sim (dianteiros, de rosca, com chave de forquilha)
Nivelamento	Obrigatório, com auxílio de um nível de bolha
Kit de junção para lado a lado	Disponível no revendedor (opcional)

Perguntas frequentes - GSN 36VW30G/03 - INSTALLATION INSTRUCTIONS BOSCH

Como instalar o aparelho lado a lado com outro?

Coloque o frigorífico à esquerda e o congelador à direita. Utilize o kit de junção disponível no seu revendedor e cole os espaçadores nos quatro cantos a 5 cm das arestas laterais após ter desengordurado as superfícies.

Como inverter o sentido de abertura da porta?

Recomenda-se confiar esta operação ao serviço pós-venda. Antes de qualquer intervenção, desligue o aparelho. Siga a ordem dos números da fig. 1 do manual. Deite cuidadosamente o aparelho de costas com um amortecedor.

Como trocar o puxador da porta?

Siga a ordem dos números da fig. 4 do manual. Esta operação realiza-se se necessário, conforme o modelo.

Como montar os espaçadores de parede?

Monte os espaçadores de parede para atingir o consumo de energia indicado. Um espaçamento menor não prejudica o funcionamento mas pode alterar ligeiramente o consumo.

Como ajustar o aparelho para que fique nivelado?

Coloque o aparelho no local previsto, depois ajuste os dois pés de rosca dianteiros com uma chave de forquilha. Verifique o nível com um nível de bolha para garantir uma posição vertical.

Quais são as distâncias a respeitar em relação a fontes de calor?

3 cm para fogões elétricos ou a gás, 30 cm para um aparelho de aquecimento a óleo ou carvão. Utilize um painel isolante se necessário.

Onde instalar o aparelho?

Num local seco e arejado, ao abrigo dos raios solares diretos e afastado de fontes de calor. O chão deve ser estável e plano.

Posso instalar o aparelho num chão irregular?

Sim, compensando as irregularidades com calços por baixo do aparelho e ajustando os pés de rosca dianteiros. Certifique-se de que o aparelho fica aprumado.

Como desengordurar as superfícies antes de colar os espaçadores?

Utilize gasolina de limpeza ou álcool para desengordurar cuidadosamente os locais de colagem no lado direito do frigorífico.

O aparelho pode ser deitado de costas?

Sim, mas com precaução: coloque um material amortecedor debaixo das costas para não o danificar. Atenção: não monte o espaçador de parede lateral quando o aparelho estiver deitado.

MANUAL DE UTILIZADOR GSN 36VW30G/03 - INSTALLATION INSTRUCTIONS BOSCH

Utilizar as Instruções de montagem. 35

Local da instalação 35

Instalacao dos aparelhos um ao lado do除外 36

Alteracao do sentido de abertura da porta 36

Alteracao da localização do puxador da porta 37

Montarodistanciador da parede.....37

Alinhar o aparelho 37

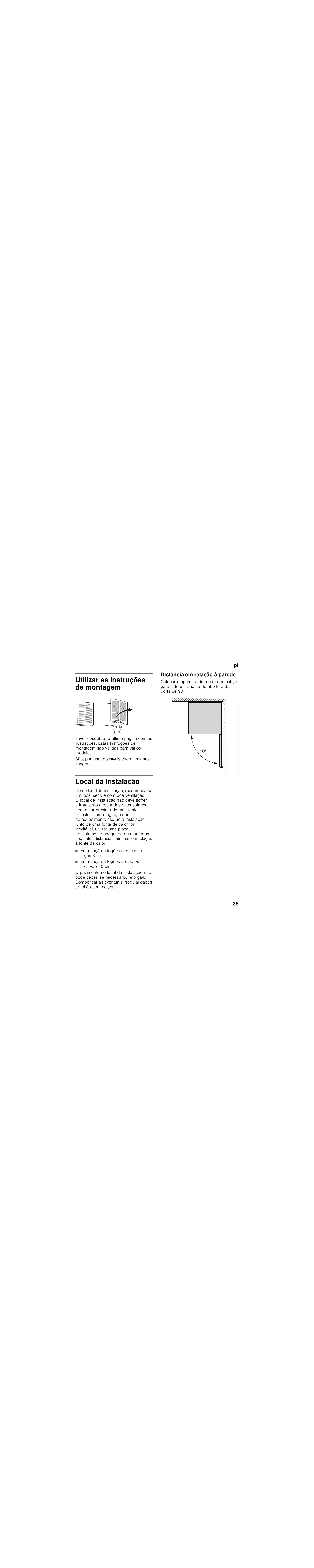

Utilizar as Instruções de montagem

Favor desenvar a ultima páginacom as ilustrações. Estas Instruções de montagem são validas para various modelos.

São, por isso, possíveis diferências nas imagens.

Local da instalacao

Como local de instalacao, recomenda-se um local seco e com boa ventilacao. O local de instalacao nao deve sofrer a irradiação directa dos raios solares, nem estar proximityde uma fonte de calor, como fogao, corpo de aquecimento etc. Se a instalacao尽头 de uma fonte de calor for inevitavel,utilizar una plac de isolamento adequada ou manter as seguintes distancias minimas em relaço àfonte de calor:

Em relacion a fogoes electricos e a gás 3 cm.
Em relacion a fogões a oleo ou a carvão 30 cm.

O pavimento no local da instalação não pode ceder, se necessário, reforça-lo. Compensar as eventuais irregularidades do chão com calços.

Distência em relação à parede

Colocar o aparelho de modo que esteja garantido um ângulo de abertura da porta de 90^ .

Instalacao dos\ aparelhos um ao lado\ do除外

Fig. 2

Ter atençao, durante a instalacao dos dois aparehos, para que o frigorifico fique a esquerda e o congelador a direita.

A parede lateral direita do frigorífico é ligeiramente aquécida. Isto evita a formação de água de condensação entre os aparhços.

Montagem dos suportes distanciadores

Fig. 3

1. No lado direito do frigorífico, limpar bem a gordura do local de colagem, utilizesando benzina ou alcool.
2. Colar os suportes distanciadores em todos os quatro cantos, cada um a uma distança de 5 cm às arestas laterais para que esteja assegurada uma distança minima entre os apareiros.

Indicação

Pode adquirir um Conjunto de ligação através do seu vendedor.

Alteração do sentido de abertura da porta

(se necessário)

Recomendamos que a alteração do sentido de abertura da porta está efetuada pelos-ossois Serviços Técnicos. Junto dos Serviços Técnicos poderá saber quais os custos da alteração do sentido de abertura da porta.

Aviso

Durante a alteracao do sentido de abertura da porta o aparelho não pode estar ligado à corrente electrica. Desligar, primeiro, a ficha da tomada. Para não danIFICAR a parte traseira do aparelho, colocar por baixo material almofadado em quantidade suficiente. Deitar, cuidadosamente, o aparelho sobre a parte deTRS.

Alterar o sentido de abertura da porta,PGA. 1

Indicação

Se o aparelho for assente pela parte trazeira, o distanciador da parede não pode ser montado.

Alteracao da localização do puxador da porta

(se necessário)

Fig. 4

Alterar a localização do puxador da porta, pela sequência dos他们在

Montar o distanciador da parede

Fig. 5

Se existente:

Montar o distanciador em relaço à parede, para atingir o consumo de energia indicado para o aparelho. Uma distência reduzida em relaço à parede não limita o aparelho quando ao seu functimento. Oconsumo de energia pode sofre uma alteração insignificante.

Alinhar o aparelho

Colocar o aparelho no local previsto e alinhá-lo. Depois de instalado, o aparelho tem que ficar firme e nivelado. As irregularidades no chão devem ser compensadas atraves dosdos pés roscados existentes na parte frontal do aparelho. Para fazer os pés roscados,utilizar una chave de parafusos.

Indicação

O aparelho tem que ficar na vertical.
Alinhar o aparelho com a ajuda de um nível de bolha de ar.
