Produkttype	Kjøleskap-fryser
Merke	BOSCH
Modell	GSN 36VW30G/03
Installasjonstype	Frittstående apparat
Mål (H x B x D)	Omtrent 180 x 60 x 65 cm
Vekt	Omtrent 70 kg
Strømforsyning	220-240 V ~ 50/60 Hz
Installasjonssted	Tørt, luftig sted, beskyttet mot sol og varmekilder
Minste avstand til varmekilder	3 cm (elektrisk/gasskomfyr); 30 cm (olje-/kullfyring)
Døråpningsvinkel	Tilstrekkelig vinkel for bruk (ikke spesifisert)
Mulighet for å snu døråpningsretning	Ja (anbefalt av service)
Bytte av dørhåndtak	Mulig (avhengig av modell)
Side-by-side-installasjon	Ja (kjøleskap til venstre, fryser til høyre)
Veggavstandsholdere	Inkludert, må monteres for å overholde energiforbruket
Justerbare føtter	Ja (foran, skrue, med gaffelnøkkel)
Nivellering	Obligatorisk, med vaterpass
Sammenkoblingssett for side-by-side	Tilgjengelig hos forhandler (valgfritt)

Ofte stilte spørsmål - GSN 36VW30G/03 - INSTALLATION INSTRUCTIONS BOSCH

Hvordan installere apparatet side ved side med et annet?

Plasser kjøleskapet til venstre og fryseren til høyre. Bruk sammenkoblingssettet som er tilgjengelig hos forhandleren, og lim avstandsholderne i de fire hjørnene 5 cm fra sidekantene etter å ha avfettet overflatene.

Hvordan snu døråpningsretningen?

Det anbefales å overlate denne operasjonen til ettersalgsservice. Før inngrep, koble apparatet fra strømmen. Følg tallrekkefølgen i fig. 1 i bruksanvisningen. Legg apparatet forsiktig på ryggen med en støtdemper.

Hvordan bytte dørhåndtak?

Følg tallrekkefølgen i fig. 4 i bruksanvisningen. Denne operasjonen utføres ved behov, avhengig av modell.

Hvordan montere veggavstandsholdere?

Monter veggavstandsholderne for å oppnå det angitte energiforbruket. Mindre avstand hindrer ikke funksjonen, men kan endre forbruket noe.

Hvordan justere apparatet slik at det står i vater?

Plasser apparatet på ønsket sted, juster deretter de to fremre skruføttene med en gaffelnøkkel. Kontroller nivået med et vaterpass for å sikre en loddrett posisjon.

Hvilke avstander må overholdes til varmekilder?

3 cm for elektriske eller gasskomfyrer, 30 cm for olje- eller kullfyrte varmeapparater. Bruk isolasjonsplate om nødvendig.

Hvor skal apparatet installeres?

I et tørt og luftig rom, beskyttet mot direkte sollys og unna varmekilder. Gulvet må være stabilt og plant.

Kan jeg installere apparatet på ujevnt gulv?

Ja, ved å kompensere ujevnheter med underlag under apparatet og justere de fremre skruføttene. Forsikre deg om at apparatet står loddrett.

Hvordan avfette overflatene før liming av avstandsholdere?

Bruk avfettingsmiddel eller sprit for å rengjøre limflatene på høyre side av kjøleskapet grundig.

Kan apparatet legges på ryggen?

Ja, men forsiktig: legg et støtdempende materiale under ryggen for å unngå skade. OBS: ikke monter sideveggavstandsholderen når apparatet ligger ned.

BRUKSANVISNING GSN 36VW30G/03 - INSTALLATION INSTRUCTIONS BOSCH

da Indholdsfortegnelse

no Innholdsfortegnelse

Bruk av monteringsveiledningen .... 23
Plasseringssted 23
Oppstilling av apparatene ved siden av hverandre 24
Omhengsling av doren 24

Skift av dorhandtak 25
Montering av avstandsholderen
tilveggen 25
Innretting av apparatet 25

Brett ut widen med bildene. Denne monteringsanvisningen gjelder for flere modeller.

Det er mulig med avvik på bildene.

Plasseringssted

Som plasseringssted egnes et tort rom som kan ventileres. Plasseringsstedet bør ikke være utsatt for direkte sollys og ikke være iærheten av en varmekilde som f. eks. komfyr, oven etc. Dersom det ikke kan unngås at apparatet blir plassert iærheten av en varmekilde, på det brukes en isoleringsplate eller det på overholds følgende minste avstander til varmekilden:

■ Til elektrisk eller gasskomfyr 3 cm.
■ Til olje-eller kullkomfyr 30 cm.

Eventuelle ujevnheter i gulvet majevnes ut med a legge noe under.

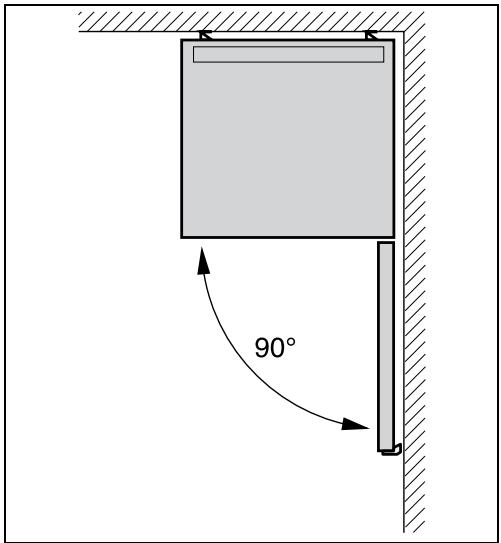

Avstand fra veggen

Still apparatet opp sik at det er mulig med en apningsvinkel for doren pa 90^

Oppstilling av apparatene ved sider av hverandre

Bilde 2

Ved oppstilling av to apparater ma det passes pà at kjøleapparatet står til venstre og fryseapparatet står til høyre.

Den høyre sideveggen på kjøleskapet blirlett oppvarmet.Dette forbinder at det danner seg kondensvann mellom apparatene.

Montering av avstandholder

Bilde 3

1. Fjern limflatene på høyre sider av kjoleapparatet med lettbensin eller med sprit.
2. Lim på avstandsholderen i alle fire hjørnene med en avstand på 5 cm haver til sidekantene, slick at det overholds en minste avstand til apparatene.

Henvisning

Vi anbefaler at omhengslingen av doren blir foretatt av var kundeservice. Din kundeservice vil gi deg informasjon om kostnadene for en omhengsling av doren.

Advarsel

Under omhengslingen mä apparatet ikke vare tilkoplet strømnettet. Trekk Forst ut støpselet. For/DD skade baksiden pa apparatet, ma det legges tilstrekkelig polstermaterial under. Legg apparatet forsiktig ned pa baksiden.

Omhengsling av doren foretas i tallenes rekkeflege. Bilde 1

Henvisning

Dersom apparatet blir lagt på ryggen,ffa vstandsholderen til veggen ikke montert.

Skift av ørhåndtak

(dersom nədvendig)

Bilde 4

Dersom dette finnes:

Monter avstandsholder til veggen, for à oppnà det oppgitte energiaopptaket til apparatet. En redusert avstand til veggen innskrenker ikke funksjonen til apparatet. Energiopptaket kan imidlertid da forandres litt.

Innretting av apparatet

Sett apparatet opp på den plassen det skal stå og rett det inn. Apparatet på stå fast og jevnt på gulvet. Ujevnheter i gulvet kan utjevnes med hjelp av de to skruføttene framme. For innstilling av skruføttene på detBrukes en skrutrekker.

Henvisning

Avvikelser frán bilderna kan forekomma.
