Tuotetyyppi	Jääkaappi-pakastin
Merkki	BOSCH
Malli	GSN 36VW30G/03
Asennustyyppi	Vapaasti seisova laite
Mitat (K x L x S)	Noin 180 x 60 x 65 cm
Paino	Noin 70 kg
Syöttöjännite	220-240 V ~ 50/60 Hz
Asennuspaikka	Kuiva, ilmava tila, suojassa auringolta ja lämmönlähteiltä
Vähimmäisetäisyydet lämmönlähteistä	3 cm (sähkö/kaasuliesi); 30 cm (öljy/hiililämmitys)
Oven avautumiskulma	Käytön kannalta riittävä kulma (ei määritelty)
Oven avautumissuunnan vaihtomahdollisuus	Kyllä (suosittelee huoltopalvelu)
Oven kahvan vaihto	Mahdollista (mallin mukaan)
Vierekkäisasennus	Kyllä (jääkaappi vasemmalla, pakastin oikealla)
Seinävälikkeet	Mukana, asennettava energiankulutuksen noudattamiseksi
Säädettävät jalat	Kyllä (edessä, ruuvimekanismi, haarukka-avaimella)
Vaakasuuntaan säätö	Pakollinen, käyttäen vesivaakaa
Vierekkäisasennuksen liitossarja	Saatavilla jälleenmyyjältä (valinnainen)

Usein kysytyt kysymykset - GSN 36VW30G/03 - INSTALLATION INSTRUCTIONS BOSCH

Kuinka asennan laitteen vierekkäin toisen kanssa?

Aseta jääkaappi vasemmalle ja pakastin oikealle. Käytä jälleenmyyjältä saatavaa liitossarjaa ja liimaa välikkeet neljään kulmaan 5 cm etäisyydelle sivureunoista, kun olet rasvanpoistanut pinnat.

Kuinka vaihdan oven avautumissuunnan?

Tämä toimenpide kannattaa jättää huoltopalvelun tehtäväksi. Ennen toimenpiteitä irrota laite verkkovirrasta. Noudata kuvassa 1 olevien numeroiden järjestystä. Aseta laite varovasti selälleen pehmusteen päälle.

Kuinka vaihdan oven kahvan?

Noudata kuvassa 4 olevien numeroiden järjestystä. Tämä toimenpide tehdään tarvittaessa mallin mukaan.

Kuinka asennan seinävälikkeet?

Asenna seinävälikkeet ilmoitetun energiankulutuksen saavuttamiseksi. Pienempi etäisyys ei haittaa toimintaa, mutta voi muuttaa kulutusta hieman.

Kuinka säädän laitteen vaakasuuntaan?

Aseta laite paikalleen, säädä kahta eturuuvijalkaa haarukka-avaimella. Tarkista vaakasuunta vesivaa'alla varmistaaksesi pystysuoran asennon.

Mitkä etäisyydet on noudatettava lämmönlähteisiin?

3 cm sähkö- tai kaasuliesille, 30 cm öljy- tai hiililämmittimelle. Käytä eristyslevyä tarvittaessa.

Mihin laite asennetaan?

Kuivaan ja ilmavaan tilaan, suojassa suoralta auringonvalolta ja kaukana lämmönlähteistä. Lattian on oltava vakaa ja tasainen.

Voinko asentaa laitteen epätasaiselle lattialle?

Kyllä, kompensoimalla epätasaisuudet laitteen alla olevilla täytteillä ja säätämällä eturuuvijalkoja. Varmista, että laite seisoo suorassa.

Kuinka rasvanpoisto pinnoilta ennen välikkeiden liimausta?

Käytä liuotinta tai alkoholia rasvanpoistoon huolellisesti jääkaapin oikealla puolella olevilla liimauskohdilla.

Voiko laitteen asettaa selälleen?

Kyllä, mutta varoen: aseta pehmustemateriaali alle vaurioiden estämiseksi. Huomio: älä asenna seinävälikettä sivulle, kun laite on selällään.

KÄYTTÖOHJE GSN 36VW30G/03 - INSTALLATION INSTRUCTIONS BOSCH

Nain kaytāt asennusohjetta 29
Sijoituspaikka 29
Laitteiden sijoitus vierekkain 30
Oven katisyyden vaihto 30

Ovikahvan vaihto 31
Seinavalleevyn asennus 31
Laitteen suoristaminen 31

es Índice

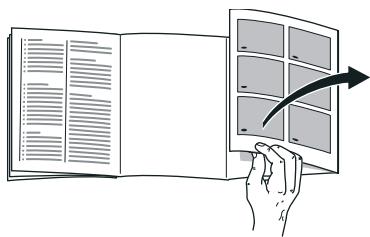

Näin käytät asennusohjetta

Kännä esiin ohjeiden lopussa oleva kuvasivu. Asennusohjeet patevat erimalleille.

Kuvissa saattaa olla laitemallikohtaisia eroja.

Sijoituspaikka

Sijoituspaikaksi soveltuu kuiva tila, jossa on hyvä ilmanvaihto. Sijoituspaikkä ei saa olla altiina suoralle auringonpaisteelle eikä lammonlåhteiden, kuten lieden, lampöpattereiden tms. välittömässä laheisyydessä. Jos laitteen sijoittamista lammonlåhteiden viereen ei voi välttää, käytä tarvittaessa sopivaa eristyslevyä tai noudata seuraavia vähimmäisetäisyksiä:

Sahkö- ja kaasulieteen 3 cm.
Oljy- tai hiilämmitteiseen uuniin 30 cm.

Sijoituspaikan lattia ei saa antaa myoten, vahvista lattiaa tarvittaessa. Korjaa lattiassa mahdollisesti olevat epatasaisuudet asettamalla pakastimen alle esim. tukeva levy.

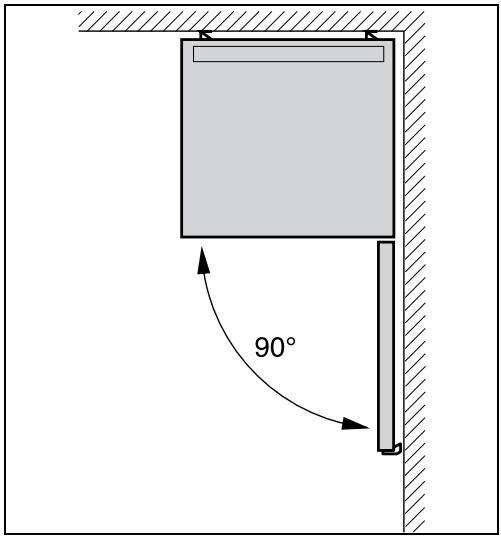

Etäisyys seinään

Asenna laite niin, etta oven avautumiskulma on 90^ .

Laitteiden sijoitus vierekkäin

Kuva 2

Kun asennat kaksi laitetta vierekkain,
varmista etta jaikaappi on vasemmalla
ja pakastin oikealla puolella.

Jäkaapin oikeanpuoleisen sivuseinan lammittamisellä estetään kondensseden muodostuminen kaappien valiselle alueelle.

Seinävälilevyjen asennus

Kuva 3

1. Poista rasva jäkaapin oikeanpuoleisessa sivuseinässä olevista kiinnytskohdista pesubensiillā tai talousspriillä.
2. Kiinnitā seināvālilevy kaikkin neljään kulmaan aina 5 cm:n paahän sivureunasta, jotta laitteiden välinen vāhimmāisetāisyys on varmistetu.

Huomautus

Liitossarjan voithankkia jalleenmyyjälta.

Oven kātisyyden vaihto

(mikāli tarpeen)

On suositeltavaa jattä oven katisyys valtuutetun huoltopalvelun vaihdettavaksi. Huoltolikkeestä saat tietä, mitä kuluja sinulle aiheutuu oven katisyyden vaihasta.

Varoitus

Kylmälaje ei saa olla kytkettynä sähköverkkoon katisyyttä vaihdettaessa. Irrota ennen toihin ryhtymistä verkkopistoke pistorasiasta. Laita riittävasti pehmeää materiaialia suojaksi laitteen alle, jotta sen takaseinä ei vahingoitu. Aseta kylmälaje varovasti seläleen.

Vaihda oven katsyys
numerojärystykssessa. Kuva 1

Huomautus

Jos asetat kaapin selälleen, ei
seināvälilevy saa olla asennettuna.

Ovikahvan vaihto

(mikäli tarpeen)

Kuva 4

Vaihda ovikahva numerojärestykssssa.

Seinävalievyn asennus

Kuva 5

Mikali laitteen mukana:

Asenna seinavalilevy, jotta kylmalaitteen energiankulutus vastaa ilmoitettua. Jos laitteen ja seinan valinen tila on pienempi, se ei haittaa laitteen toimintaa. Energiankulutus saattaa talloin muuttuajonkin verran.

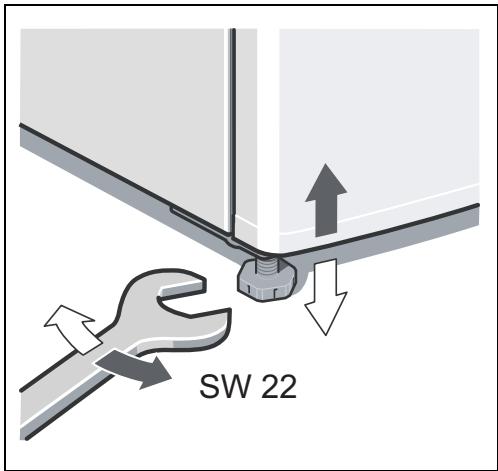

Laitteen suoristaminen

Aseta kaappi sille varattuun paikkaan ja suorista. Kylmälaitteen on seistävä tukevasti tasaisella alustalla. Jos lattia on epatasainen, suorista laite sen etureunassa olevien ruuvijalkojen avulla. Säädä ruuvijalkojen korkeus ruuvitaltan avulla.

Huomautus

Kaapin tulee olla pystysuorassa. Suorista se vesivaa'an avulla.
