Produkttype	Køle-fryseskab
Mærke	BOSCH
Model	GSN 36VW30G/03
Installationstype	Fritstående apparat
Mål (H x B x D)	Ca. 180 x 60 x 65 cm
Vægt	Ca. 70 kg
Spænding	220-240 V ~ 50/60 Hz
Installationssted	Tørt, ventileret rum, beskyttet mod sollys og varmekilder
Mindste afstand til varmekilder	3 cm (elektrisk/gaskomfur); 30 cm (olie/kul varme)
Døråbningsvinkel	Tilstrækkelig vinkel til brug (ikke specificeret)
Mulighed for at vende døråbningsretning	Ja (anbefalet af service)
Udskiftning af dørhåndtag	Muligt (afhængig af model)
Side-by-side installation	Ja (køleskab til venstre, fryser til højre)
Vægafstandsholdere	Medfølger, skal monteres for at overholde energiforbruget
Justerbare fødder	Ja (forreste, skrue, med gaffelnøgle)
Nivellering	Obligatorisk, ved hjælp af vaterpas
Samlesæt til side-by-side	Fås hos forhandleren (valgfri)

Ofte stillede spørgsmål - GSN 36VW30G/03 - INSTALLATION INSTRUCTIONS BOSCH

Hvordan installeres apparatet side-by-side med et andet?

Placer køleskabet til venstre og fryseren til højre. Brug samlesættet, som fås hos din forhandler, og sæt afstandsholderne i de fire hjørner 5 cm fra sidekanterne efter at have affedtet overfladerne.

Hvordan vendes døråbningsretningen?

Det anbefales at overlade denne opgave til service. Før indgreb, tag stikket ud af apparatet. Følg rækkefølgen af tal i fig. 1 i vejledningen. Læg forsigtigt apparatet på ryggen med en støddæmper.

Hvordan udskiftes dørhåndtaget?

Følg rækkefølgen af tal i fig. 4 i vejledningen. Denne handling udføres efter behov, afhængig af model.

Hvordan monteres vægafstandsholderne?

Monter vægafstandsholderne for at opnå det angivne energiforbrug. En mindre afstand forhindrer ikke funktionen, men kan ændre forbruget en smule.

Hvordan justeres apparatet, så det står i vater?

Placer apparatet på det tilsigtede sted, juster derefter de to forreste skruefødder med en gaffelnøgle. Kontroller nivellen med et vaterpas for at sikre lodret position.

Hvad er de afstande, der skal overholdes til varmekilder?

3 cm til elektriske eller gaskomfurer, 30 cm til olie- eller kulvarmeapparat. Brug en isolerende plade om nødvendigt.

Hvor installeres apparatet?

I et tørt og ventileret rum, beskyttet mod direkte sollys og væk fra varmekilder. Gulvet skal være stabilt og plant.

Kan jeg installere apparatet på et ujævnt gulv?

Ja, ved at kompensere for ujævnheder med underlag under apparatet og justere de forreste skruefødder. Sørg for, at apparatet står lige.

Hvordan affedtes overfladerne, før afstandsholderne sættes på?

Brug affedtningsbenzin eller alkohol til omhyggeligt at affedte limstederne på køleskabets højre side.

Kan apparatet lægges på ryggen?

Ja, men med forsigtighed: læg et støddæmpende materiale under ryggen for ikke at beskadige det. OBS: Monter ikke den laterale vægafstandsholder, når apparatet ligger ned.

BRUGSANVISNING GSN 36VW30G/03 - INSTALLATION INSTRUCTIONS BOSCH

Monteringsvejledning anvendes 20
Opstillingssted 20
Opstilling af skabene ved sider af hinanden 21

Ændring af dorens Åbningsretning .. 21
Udskiftning af dorgrebet 22
Vægafstandsholder monteres 22
Justering af skabet 22

Monteringsvejledning anwendes

Klap de sidste sider med illustrationerne ud. Denne monteringsvejledning gælder for flere modeller.

Illustrationerne kan afvige fra modellerne.

Opstillingssted

Placér skabet i et tört, godt ventilerét rum. Skabet bør ikke placeres et sted, hvor det er udsat for direkte sollys, og det má ikke være iærheden af en varmekilde som komfur, radiator osv. Hvis det ikke kan undgås at placere skabet ved sider af en varmekilde, skal der anvendes en egnet isoleringsplade eller følgende mindsteafstand skal overholds til varmekilden:

■ Til elektro- og gaskomfurer 3 cm.
■ Til brændeovn 30 cm.

Gulvet på opstillingsstedet på ikke kunne give after. Forstærkevt. gulvet. Evt. ujævnheder udlignes ved atLAGGE noget ind under.

Vægafstand

Opstil skabet på en södan måde, at der er en dörabningsvinkel på 90^ .

Opstilling af skabene ved sider af hinanden

Billede 2

Vær ved opstilling af to skabe opmaerkoms pa, at koleafdelingen star til venstre og fryseafdelingen til højre.

Den højre sidevæg på skabet opvarmes en smule. Dette forbinder dannelse af kondensvend mellem skabene.

Montering af afstandsholderen

Billede 3

1. Affedt klæbestederne med rensebenzin eller sprit på den hjre side af koleafdelingen.
2. Klæb afstandsholdere i alle fire hjørner med en afstand på 5 cm i forhold til sidekanterne, sö der er en mindste afstand mellem skabene.

Bemerk

Et forbindelsessæt kan bestilles hos forhandleren.

AEndring af dorens abningsretning

(om nɒdvendigt)

Vi anbefaler at lade vor kundeservice ændre dorens abningsretning.

Omkostningerne for skift af et doranslag kan du fø oplyst hos den ansvarlige kundeservice.

Advarsel

Skabet pågressive forbundet med strømnette, på dørhængslerne flyttes. Træk stikket ud forinden. Læg tilstrækkeligt polstermaterialie ind under, på bagsiden auf skabet på beskadiges. Læg skabet forsigtigt på ryggen.

Skift dorhaengslet iht. tallenes rækkefolge. Billede 1

Bemerk

Lægges skabet på ryggen, på vægafstandsholderen ikke,være monteret.

Udskiftning af dorgrebet

(om nɒdvendigt)

Billede 4

Skift dorgrebet iht. tallenes rækkefolge.

Vægafstandsholder monteres

Billede 5

Hvis til stede:

Monter vægafstandsholderere for at opnå skabets dokumenterede energiforbrug.

En reduceret vægafstand indskrænker skabets Funktion. Energiforbruget kan såændre sig minimalt.

Justering af skabet

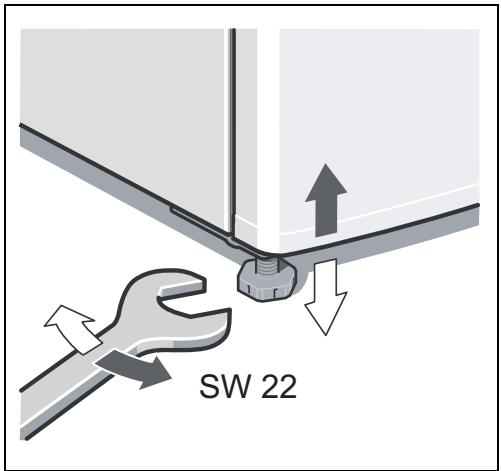

Stil skabet det ønskede opstillingssted og positioner det rigtigt. Skabet skal stå fast på en lige underground. Ujævnheder i gulvet udlignes med de to forreste skruefødder. Skruefødderne justeres med en skruetærkker.

Bemaerk

Skabet skal stå lodret. Justér det vha. et vaterpas.

Gulvet på plasseringsstedet违法犯罪.
etter, eventuelt违法犯罪.

En forbindelsessats kan faes hos forhandleren.

Omhengsling av doren

(dersom nødvendig)

Apparatet må stå loddrett. Rett den inn med et vaterpass.
