Producttype	Afzuigkap (afzuigend/filterend)
Merk	INDESIT
Model	IHPC6.4AMK
Breedte (cm)	60
Diepte (cm)	40
Minimale/maximale hoogte (cm)	59 - 76,5
Luchtuitlaatdiameter (cm)	15 / 12,5 / 12
Verlichting	2 x 20 W halogeen, 12 V, fitting G4
Aantal snelheden	3
Bediening	Drukknoppen
Vetfilter	Metalen, vaatwasserbestendig (maandelijks reinigen)
Koolstoffilter (optioneel)	Wegwerp, elke 4 maanden vervangen
Minimale veiligheidsafstand (elektrisch fornuis)	55 cm
Minimale veiligheidsafstand (gas/meng fornuis)	65 cm
Elektrische voeding	220-240 V, 50 Hz
Geschat nettogewicht (kg)	Ongeveer 10
Reserveonderdelen beschikbaar	Filters, lampen
Garantie	2 jaar (fabrieksstandaard)

Veelgestelde vragen - IHPC6.4AMK INDESIT

Hoe maak ik de afzuigkap schoon?

Gebruik uitsluitend een vochtige doek met een neutraal vloeibaar schoonmaakmiddel. Gebruik geen schurende middelen, alcohol of agressieve producten.

Hoe verwijder ik het vetfilter?

Trek aan de veerontgrendelingshendel om het metalen filter te verwijderen. Was het eenmaal per maand met de hand of in de vaatwasser op lage temperatuur.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter moet maximaal elke 4 maanden worden vervangen, of eerder bij intensief gebruik. Het kan niet worden gereinigd of geregenereerd.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer of er geen stroomuitval is en of er een snelheid is geselecteerd. Als het probleem aanhoudt, haal de stekker 5 seconden uit het stopcontact en steek deze er weer in.

Hoe vervang ik de lamp?

Haal de stekker uit het stopcontact, zorg dat de lamp koud is. Verwijder de bescherming met een schroevendraaier, vervang door een halogeenlamp 12V -20W max G4. Raak de lamp niet met de handen aan.

Wat is de minimale veiligheidsafstand tussen de afzuigkap en de kookplaat?

Voor een elektrisch fornuis is de minimale afstand 55 cm. Voor een gas- of mengfornuis is dit 65 cm.

Hoe schakel ik over van afzuigversie naar filterversie?

Er moet een accessoirekit (koolstoffilter) worden geïnstalleerd, niet meegeleverd. Verwijder het metalen filter, plaats het ronde koolstoffilter op de beschermroosters en draai met de klok mee.

Kan de afzuigkap zonder filter worden gebruikt?

Nee, de afzuigkap mag nooit worden gebruikt zonder correct gemonteerde filters. Dit kan brandgevaar opleveren en het apparaat beschadigen.

Wat moet ik doen als de afzuigkap tijdens normaal gebruik uitschakelt?

Controleer of er geen stroomuitval is en dat de stroomonderbreker niet is uitgeschakeld. Als het probleem aanhoudt, haal de stekker eruit en steek deze na 5 seconden weer in.

Hoe sluit ik de afzuigkap elektrisch aan?

Sluit aan op een na installatie bereikbaar stopcontact. Als er geen stopcontact is, installeer dan een genormaliseerde stroomonderbreker. Zorg dat de spanning overeenkomt met het typeplaatje.

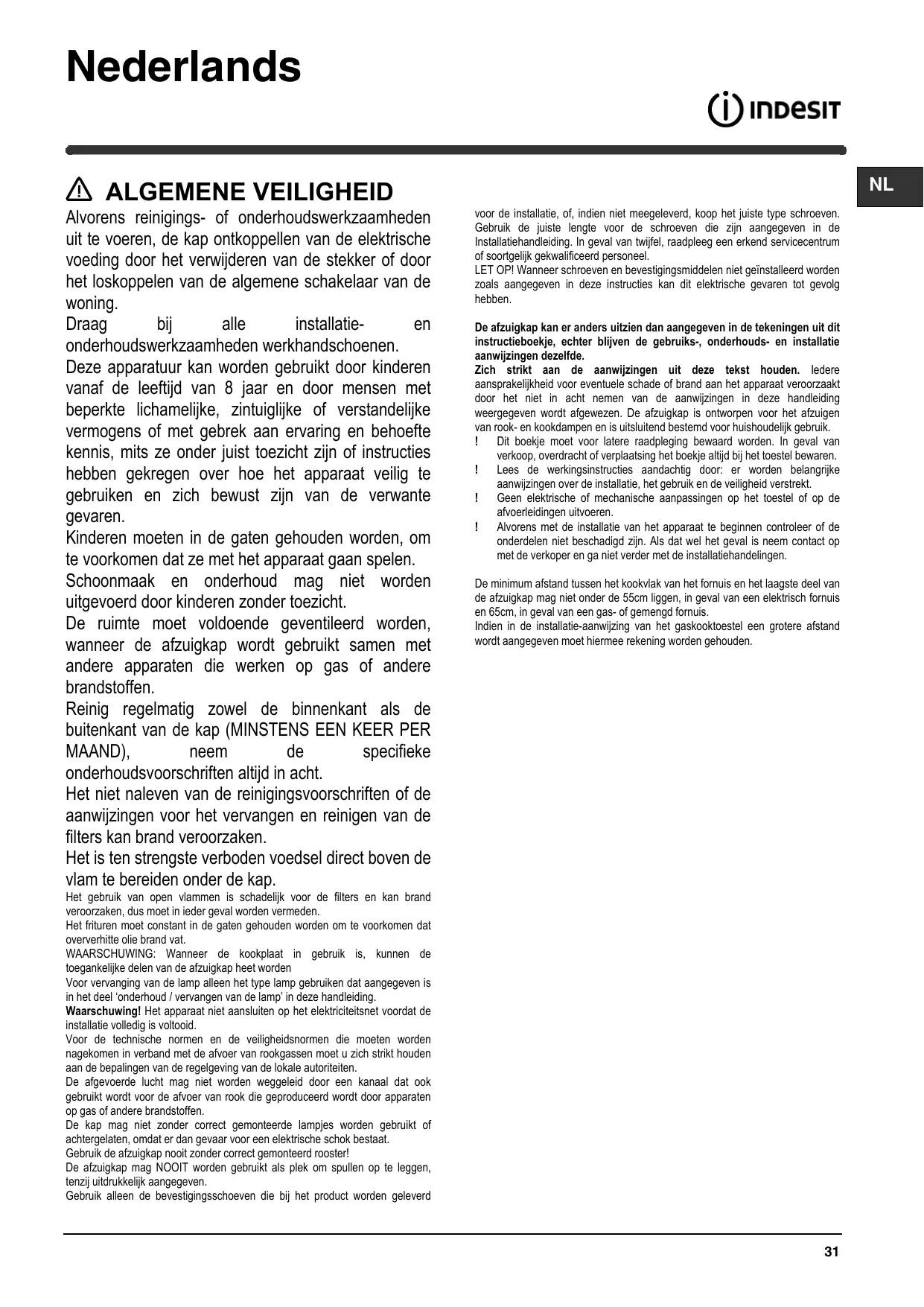

GEBRUIKSAANWIJZING IHPC6.4AMK INDESIT

Alvorens reinigings- of onderhoudswerkzaamheden uit te voeren, de kap ontkoppelen van de elektrische voeding door het verwijderen van de stekker of door het loskoppelen van de algemene schakelaar van de woning.

Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.

Deze apparatuur kan worden gebruikt door kinderen vanaf de leeftijd van 8 jaar en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of met gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over hoe het apparaat veilig te gebruiken en zich bewust zijn van de gevaren.

Kinderen moeten in de gaten gehouden worden om te voorkomen dat ze met het apparaat gaan spelen.

Schoonmaak en onderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.

De ruimte moet voldoende geventileerd worden wanneer de afzuigkap wordt gebruikt samen met andere apparaten die werken op gas of andere brandstoffen.

Reinig regelmatig zowel de binnenkant als de buitenkant van de kap (MINSTENS EEN KEER PER MAAND) en neem de specifieke onderhoudsvoorschriften altijd in acht.

Het niet naleven van de reinigingsvoorschriften of de aanwijzingen voor het vervangen en reinigen van de filters kan brand veroorzaken.

Het is ten strengste verboden om voedsel direct boven de vlam te bereiden onder de kap.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, dus moet dit in ieder geval worden vermeden.

Het frituren moet constant in de gaten gehouden worden om te voorkomen dat oververhitte olie vlam vat.

WAARSCHUWING: Wanneer de kookplaat in gebruik is, kunnen de toegankelijke delen van de afzuigkap heet worden.

Voor vervanging van de lamp alleen het type lamp gebruiken dat aangegeven is in het deel 'onderhoud / vervangen van de lamp' in deze handleiding.

Waarschuwing! Het apparaat niet aansluiten op het elektriciteitsnet voordat de installatie volledig is voltooid.

Voor de technische normen en de veiligheidsnormen die moeten worden nagekomen in verband met de afvoer van rookgassen, moet men zich strikt houden aan de bepalingen van de regelgeving van de lokale autoriteiten.

De afgevoerde lucht mag niet worden weggeleid door een kanaal dat ook gebruikt wordt voor de afvoer van rook die geproduceerd wordt door apparaten op gas of andere brandstoffen.

De kap mag niet zonder correct gemonteerde lampjes worden gebruikt of achtergelaten, anders bestaat er gevaar voor een elektrische schok.

Gebruik de afzuigkap nooit zonder correct gemonteerd rooster!

De afzuigkap mag nooit worden gebruikt als plek om spullen op te leggen, tenzij uitdrukkelijk aangegeven.

Gebruik alleen de bevestigingsschroeven die bij het product worden geleverd

of, indien niet meegeleverd, koop het juiste type schroeven. Gebruik de juiste lengte voor de schroeven die zijn aangegeven in de installatiehandleiding. In geval van twijfel, raadpleeg een erkend servicecentrum of soortgelijk gekwalificeerd personeel.

LET OP! Wanneer schroeven en bevestigingsmiddelen niet geïnstalleerd worden zoals aangegeven in deze instructies, kan dit elektrische gevaren tot gevolg hebben.

De afzuigkap kan er anders uitzien dan aangegeven in de tekeningen uit dit instructieboekje, maar de gebruiks-, onderhouds- en installatieaanwijzingen blijven dezelfde.

Houd u strikt aan de aanwijzingen uit deze tekst. Iedere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding wordt afgewezen. De afzuigkap is ontworpen voor het afzuigen van rook- en kookdampen en is uitsluitend bestemd voor huishoudelijk gebruik.

! Dit boekje moet voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing het boekje altijd bij het toestel bewaren. ! Lees de werkingsinstructies aandachtig door: er worden belangrijke aanwijzingen over de installatie, het gebruik en de veiligheid verstrekt. ! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren. ! Alvorens met de installatie van het apparaat te beginnen, controleer of de onderdelen niet beschadigd zijn. Als dat wel het geval is, neem contact op met de verkoper en ga niet verder met de installatiehandelingen.

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 55 cm liggen, in geval van een elektrisch fornuis en 65 cm in geval van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven, moet hiermee rekening worden gehouden.

De netspanning moet overeenkomen met de spanning vermeld op het etiket met eigenschappen, te vinden aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de installatie, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze, ook na de installatie, niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatienormen.

Attentie! Alvorens de afzuigkap aan het voedingsnet aan te sluiten, controleer eerst of deze goed werkt. Controleer daarom altijd of de voedingskabel goed is aangesloten.

Vervanging van de voeding

Attentie! De voedingskabel dient door de bevoegde technische assistentiedienst te worden vervangen om ieder risico te voorkomen.

LUCHTAFVOER

(afzuigend apparaat)

Verbind de afzuigkap aan wandafvoerpijpen en afvoeropeningen met dezelfde diameter als de luchtuitgang (verbindingsflens). Het gebruik van wandafvoerpijpen of afvoeropeningen met een kleinere diameter zal leiden tot een vermogensverlies en een sterke toename van het bedrijfsgeluid.

Iedere aansprakelijkheid hiervoor wordt afgewezen.

! De lengte van het afvoerkanaal moet zo kort mogelijk zijn. ! Gebruik zo min mogelijk bochten (maximaal toegestane hoek: 90°). Vermijd grote verschillen in doorsnede. ! Het bedrijf wijst iedere aansprakelijkheid af indien deze voorschriften niet in acht worden genomen.

FILTEREND OF AFZUIGEND APPARAAT?

Uw afzuigkap is ingesteld om als afzuigend apparaat te worden gebruikt.

Om de kap als filterend apparaat te gebruiken dient de betreffende

TOEBEHORENSET gemonteerd te worden.

Controleer op de eerste pagina's van deze handleiding of de

TOEBEHORENSET wordt meegeleverd of gekocht moet worden.

Opmerking: Indien de set meegeleverd wordt, kan, in enkele gevallen, het extra actieve koolstoffilter reeds op de kap gemonteerd zijn.

De inlichtingen om de kap van afzuigend apparaat in filterend apparaat om te zetten zijn in deze handleiding te vinden.

Uitvoering als afzuigend apparaat

De aangezogen rook en damp worden naar buiten geleid via een afvoerpijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afvoerpijp wordt hierbij niet geleverd en moet apart aangekocht worden.

De diameter van de afvoerpijp moet even groot zijn als die van de verbindingsring.

Opmerking: Als de afzuigkap reeds is voorzien van koolstoffilter, dan moet u dit verwijderen.

Filtrerende versie

De opgenomen lucht wordt ontvet en gefilterd voordat het weer wordt teruggevoerd in het vertrek.

Om de kap in deze uitvoering te gebruiken dient een extra actief koolstoffiltersysteem te worden toegevoegd.

BEDIENINGSELEMENTEN

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het fornuis.

T1

T2

T3

T1. Lichtschakelaar ON/OFF. T2. Schakelaar OFF/snelheid 1. T3. Selectieknop snelheid 2. T4. Selectieknop snelheid 3.

ONDERHOUD

Schoonmaak

Gebruik voor het reinigen UITSLUITEND een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. GEBRUIK GEEN

GEREEDSCHAPPEN OF INSTRUMENTEN OM TE REINIGEN! Gebruik geen producten die schuurmiddelen bevatten. GEEN ALCOHOL GEBRUIKEN!

Onderhoud van de vetfilters

Houdt de vetdeeltjes vast.

Het metalen vetfilter moet eenmaal per maand worden gereinigd met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Onderhoud van het koolstoffilter

Houdt de lastige kookgeuren vast.

De verzadiging van het koolstoffilter vindt plaats na een min of meer langdurig gebruik en hangt af van de manier waarop wordt gekookt en de regelmaat waarmee de vetfilters worden gewassen. In ieder geval moet het filter minstens om de 4 maanden vervangen worden.

Het kan NIET gewassen of opnieuw gebruikt worden.

Rond koolstoffilter

Plaats een filter aan elke zijde ter bedekking van beide roosters die als bescherming van het draaiende onderdeel van de motor dienen, daarna met de wijzers van de klok meedraaien.

Voor de demontage in de tegenovergestelde richting draaien.

Vervangen lampjes

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken, controleer eerst of ze koud zijn.

Vervang het beschadigde lampje met een lampje van hetzelfde soort, zoals aangegeven op het typeplaatje of op het apparaat in de buurt van het lampje.

1. Haal de bescherming weg door het op te lichten met een kleine schroevendraaier of iets dergelijks.
2. Vervang het kapotte lampje.

Gebruik alleen halogeenlampjes van 12V - 20W max - G4, en zorg ervoor dat u ze niet met de blote hand aanraakt.

1. Sluit de lampenkap weer (klikt op zijn plaats).

VERWIJDERING

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2012/19/EC inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product hebt aangeschaft.

Toestel ontworpen, getest en vervaardigd conform met: Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tips voor een correct gebruik om de milieu-impact te verminderen: Schakel de kap in op minimumsnelheid wanneer u begint te koken en laat de kap nog enkele minuten ingeschakeld nadat u klaar bent met koken. Verhoog de snelheid alleen wanneer er veel rook of damp is en gebruik de maximumsnelheid alleen in extreme situaties. Vervang de koolstoffilters indien nodig om een goede efficiëntie voor het wegnemen van geurtjes te behouden. Maak de vetfilters indien nodig schoon om een goede efficiëntie van de vetfilter te behouden. Gebruik de maximale diameter van het leidingsysteem zoals aangegeven in deze handleiding om de efficiëntie te optimaliseren en lawaai tot een minimum te beperken.

STORINGEN

Bij een storing van de afzuigkap, voer de volgende controles uit alvorens de Technische Dienst te raadplegen:

• Als de afzuigkap niet functioneert:

Controleer of: - er geen stroomonderbreking is. - er een snelheid is geselecteerd.

Bij een laag rendement van de afzuigkap:

• de ingestelde snelheid volstaat voor de afgevoerde hoeveelheid rook en dampen.
• de keuken is voldoende geventileerd voor een correcte luchttoevoer.
• de koolstoffilter niet is verzadigd (i.g.v. recirculatie).
• het uitschakelen van de afzuigkap tijdens de normale werking heeft

plaatsgevonden.

Controleer of: - er geen stroomonderbreking is. - de omnipolaire schakelaar niet is opgetreden.

In geval van storingen, voordat u zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding loskoppelen, door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt u zich tot de assistentie service.

TECHNISCHE GEGEVENS

Model	Hoopte (cm)	Breedte (cm)	Diepte (cm)	Ø van de afvoerbuis (cm)
IHPC 9.5 AM X	59 -76,5	90	40	15-12,5-12
IHPC 9.4 AM X	70 - 87
IHPC 6.4 AM X	59 -76,5	60	40	15-12,5-12
IHPC 6.4 AM K
IHPC 6.5 AM X	70 - 87

Zie het typeplaatje voor de totale stroomopname en het stroomverbruik van de lamp.

	Opgenomen (W)	Spanning (V)	Fitting	Afmetingen (mm)
Halogeen	2 x 20W	12	G4	33xØ10

Niet meegeleverde onderdelen
