Typ produktu	Kuchyňský digestoř (odsávací / filtrační)
Značka	INDESIT
Model	IHPC6.4AMK
Šířka (cm)	60
Hloubka (cm)	40
Minimální/maximální výška (cm)	59 - 76,5
Průměr vývodu vzduchu (cm)	15 / 12,5 / 12
Osvětlení	2 x 20 W halogen, 12 V, patice G4
Počet rychlostí	3
Ovládání	Tlačítkové
Tukový filtr	Kovový, pratelný v myčce (měsíční čištění)
Uhlíkový filtr (volitelný)	Jednorázový, vyměňovat každé 4 měsíce
Minimální bezpečnostní vzdálenost (elektrický sporák)	55 cm
Minimální bezpečnostní vzdálenost (plynový/kombinovaný sporák)	65 cm
Elektrické napájení	220-240 V, 50 Hz
Odhadovaná čistá hmotnost (kg)	Přibližně 10
Dostupné náhradní díly	Filtry, lampy
Záruka	2 roky (standard výrobce)

Často kladené otázky - IHPC6.4AMK INDESIT

Jak čistit digestoř?

Používejte výhradně vlhký hadřík s neutrálním tekutým detergentem. Nepoužívejte abrazivní nástroje, alkohol nebo agresivní prostředky.

Jak demontovat tukový filtr?

Zatáhněte za pružinovou rukojeť pro vyjmutí kovového filtru. Jednou měsíčně jej umyjte ručně nebo v myčce nádobí při nízké teplotě.

Jak často vyměňovat uhlíkový filtr?

Uhlíkový filtr je nutné vyměnit maximálně každé 4 měsíce, nebo dříve při intenzivním používání. Nelze jej čistit ani regenerovat.

Co dělat, když digestoř nefunguje?

Zkontrolujte, zda nedošlo k výpadku proudu, ujistěte se, že byla zvolena rychlost. Pokud problém přetrvává, odpojte na 5 sekund zástrčku a poté ji znovu zapojte.

Jak vyměnit žárovku?

Odpojte spotřebič, ujistěte se, že je žárovka studená. Pomocí šroubováku vyjměte ochranu, vyměňte za halogenovou žárovku 12V -20W max G4. Nedotýkejte se žárovky holýma rukama.

Jaká je minimální bezpečnostní vzdálenost mezi digestoří a varnou deskou?

U elektrického sporáku je minimální vzdálenost 55 cm. U plynového nebo kombinovaného sporáku je 65 cm.

Jak přepnout z odsávací verze na filtrační?

Je nutné nainstalovat příslušenství (uhlíkový filtr) není součástí dodávky. Odstraňte kovový filtr, umístěte kruhový uhlíkový filtr na ochranné mřížky a otočte ve směru hodinových ručiček.

Lze digestoř používat bez filtru?

Ne, digestoř nesmí být nikdy používána bez správně namontovaných filtrů. Může to vést k riziku požáru a poškození spotřebiče.

Co dělat, když se digestoř vypne během normálního provozu?

Zkontrolujte, zda nedošlo k výpadku proudu a že se nevypnul jistič. Pokud problém přetrvává, odpojte a po 5 sekundách znovu připojte.

Jak zapojit digestoř elektricky?

Zapojte do snadno přístupné zásuvky po instalaci. Pokud není zásuvka, nainstalujte normalizovaný jistič. Ujistěte se, že napětí odpovídá údajům na štítku.

NÁVOD K OBSLUZE IHPC6.4AMK INDESIT

Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.

Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.

Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.

Je nutné se ujistit, že si děti nehrají se zařízením.

Čištění a údržba nesmí být prováděna dětmi bez dozoru.

Místnost musí být dostatečně větrána, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.

Vnitřní a vnější části digestoře musí být často čištěny (nejméně jednou za měsíc), za dodržení výslovných pokynů uvedených v návodu k údržbě.

Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.

Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Pozor! Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.

Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouře vznikajícího při použití spalovacích zařízení na plyn či jiná paliva.

Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.

Nikdy nepoužívejte digestoř bez správně namontované mřížky!

Při instalaci používejte pouze úchytné šrouby dodané s výrobkem. Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubu. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR! V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmu a par při vaření a je určena pouze k domácím účelům.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování zajistěte, aby

zůstala společně s přístrojem.

! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. ! Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení. ! Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 55 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

NAPOUENÍ NA ELEKTRICKOU SÍŤ

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv odpovědnost.

! Používejte co nejkratší odtahové potrubí ! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). ! Vyhněte se zásadním změnám sekce vedení odtahu. Výrobce odmítá veškerou odpovědnost v případě, že tyto předpisy nebudou dodržovány.

FILTRUJÍCÍ NEBO ODSAVACÍ?

Váš digestoř je připraven k použití v odsávací verzi.

K použití ve filtrující verzi je třeba instalovat příslušné KIT PŘÍSLUŠENSTVÍ.

Ověřte si na prvních stránkách této příručky, zda KIT PŘÍSLUŠENSTVÍ je součástí vybavení přístroje anebo zda je třeba ho zakoupit.

Poznámka: Pokud je součástí vybavení, v některých případech dodatkový filtrační systém založený na aktivních uhlících by již mohl být nainstalován na digestoři.

Informace týkající se přeměny digestoře z odsávací verze na verzi filtrující jsou obsaženy v této příručce.

Odsávací verze

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Jestliže je digestoř v režimu s filtrem s uhlíkem, musí být vývody uzavřeny.

Filtrující verze

Odsávací zařízení bude před návratem do místnosti zbaveno tuku a pachu. Pro použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivního uhlí.

OVLÁDÁNÍ

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

T1

T2

T3

T4

T1. spínač osvětlení ON/OFF. T2. vypínač OFF/rychlost 1. T3. volba rychlosti 2. T4. volba rychlosti 3.

ÚDRŽBA

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ.

NEPOUŽÍVEJTE ALKOHOL!

Údržba tukových filtrů

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné ji čistit jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a krátkém programu.

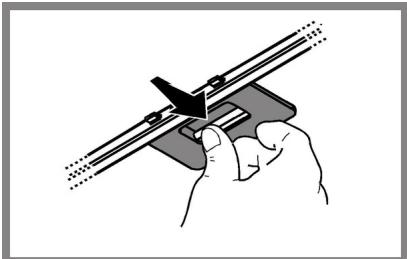

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Uhlíkový filtr

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NESMÍ být umýván či regenerován.

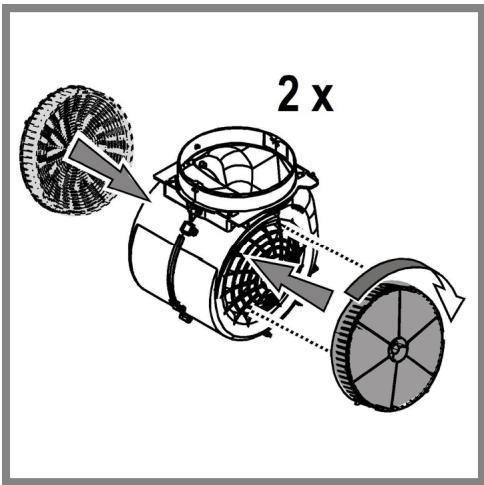

Kruhový uhlíkový filtr

Umístěte po jednom na každé straně k ochranným mřížkám rotoru motoru a pak otáčejte ve směru hodinových ručiček.

K odmontování otáčejte proti směru hodinových ručiček.

Výměna žárovek

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete žárovek, ověřte, že vychladly.

Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na technickém štítku nebo vedle žárovky přímo na digestoři.

1. Vyjměte ochranu jemným vypáčením pomocí malého šroubováku či podobného nástroje.
2. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu 12V - 20W max - G4 a dávejte pozor, abyste se jich nedotýkali rukama.

1. Uzavřete opět stropní lampu (je upevněna na západku).

LIKVIDACE ODPADU

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704

1: EN/IEC 60704-2-13: EN/IEC 60704-3: ISO 3741; EN 50564: IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Osobity mezinarodni vybor pro radiove rušeni, pozn. pěk

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

TECHNICKÉ PORUCHY

Pokud máte dojem, že něco správně nefunguje, dříve než se obrátíte na servisní službu, proveďte následující jednoduché kontrolní opatření:

• Jestliže digestoř nefunguje:

Ověřte si, zda:

• nedošlo k přerušení elektrického proudu.
• Jestliže digestoř má nedostatečný výkon:

Ověřte si, zda:

• zvolená rychlost motoru je postačující pro uvolněné množství dýmu a par.
• zda je kuchyně dostatečně větrána, aby v ní bylo možno umístit přívod vzduchu.
• zda filtr s uhlíkem není opotřebován (pokud je digestoř ve filtrační verzi).
• Pokud se digestoř při normálním provozu vypne:

Ověřte si, zda:

• nedošlo k přerušení elektrického proudu.
• zda nezasáhl vícepólový jistič

V případě eventuálních technických poruch dříve, než se obrátíte na servisní službu, odpojte přístroj alespoň na 5 minut z elektrické sítě, vyjměte zástrčku ze zásuvky a pak ho opět napojte na síť. V případě, že technická porucha trvá, obraťte se na servisní službu.

TECHNICKÉ ÚDAJE

Model	Vyška (cm)	Šižka (cm)	Hloubka (cm)	Ø dodpadniho potrubí (cm)
IHPC 9.5 AM X	59 -76,5	90	40	15-12,5-12
IHPC 9.4 AM X	70 - 87
IHPC 6.4 AM X	59 -76,5	60	40	15-12,5-12
IHPC 6.4 AM K
IHPC 6.5 AM X	70 - 87

Údaje týkající se celkové spotřeby a spotřeby žárovky jsou uvedeny na výrobním štítku.

	Vykon (W)	Napěti (V)	Závit	Rozměry (mm)
Halogenová	2 x 20W	12	G4	33xØ10

Komponenty, které nejsou součástí vybavení výrobku

VŠEOBECNÁ BEZPEČNOST

Používejte pouze upevňovací šrouby dodávané s výrobkem pro instalaci nebo, pokud nejsou součástí dodávky, kupte správný typ šroubů. Používejte správnou délku šroubů, která je označena v návodu k instalaci. Pokud si nejste jisti, poraďte se s autorizovaným servisním střediskem nebo podobně kvalifikovaným personálem.

POZOR! Chybějící instalace upevňovacích šroubů nebo prostředků v souladu s těmito pokyny může způsobit úraz elektrickým proudem.

! Používejte co nejkratší odtahové potrubí. ! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). ! Vyhněte se zásadním změnám sekce vedení odtahu. ! Společnost se vyhýbá jakékoli zodpovědnosti, pokud tyto normy nejsou dodržovány.

FILTRAČNÍ NEBO ODSÁVACÍ?

Musí být čištěn jednou za měsíc s nedráždivými čisticími prostředky, ručně nebo v myčce na nádobí s nízkou teplotou a s krátkým mycím cyklem. Umyváním v myčce na nádobí, protitukový kovový filtr může vyblednout, ale jeho filtrační vlastnosti se tím vůbec nezmění.

Na odpojení protitukových filtrů potáhněte za pružinový háček.

Údržba uhlíkového filtru

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

Doporučení pro správné použití s cílem snížit dopad na životní prostředí: Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet ještě několik minut po ukončení vaření. Zvyšte rychlost jen v případě velkého množství dýmu a páry a použijte podpůrnou rychlost (rychlosti) jen v extrémních situacích. Vyměňte uhlíkový filtr (filtry), pokud je to potřeba pro udržení dobré účinnosti snižování zápachu. Vyčistěte tukový filtr (filtry), pokud je to potřeba pro udržení jeho účinnosti. Použijte maximální průměr potrubního systému, pokud je uveden v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

PROVOZNÍ PORUCHY
