Typ produktu	Okap kuchenny (ssący/filtrujący)
Marka	INDESIT
Model	IHPC6.4AMK
Szerokość (cm)	60
Głębokość (cm)	40
Min./maks. wysokość (cm)	59 - 76,5
Średnica wylotu powietrza (cm)	15 / 12,5 / 12
Oświetlenie	2 x 20 W halogen, 12 V, trzonek G4
Liczba prędkości	3
Sterowanie	Przyciski
Filtr przeciwtłuszczowy	Metalowy, zmywalny w zmywarce (czyszczenie co miesiąc)
Filtr węglowy (opcjonalny)	Jednorazowy, wymieniać co 4 miesiące
Minimalna odległość bezpieczeństwa (kuchenka elektryczna)	55 cm
Minimalna odległość bezpieczeństwa (kuchenka gazowa/mieszana)	65 cm
Zasilanie	220-240 V, 50 Hz
Szacowana waga netto (kg)	Około 10
Dostępne części zamienne	Filtry, lampy
Gwarancja	2 lata (standard producenta)

Często zadawane pytania - IHPC6.4AMK INDESIT

Jak wyczyścić okap?

Używaj wyłącznie wilgotnej ściereczki z neutralnym płynem do mycia. Nie używaj narzędzi ściernych, alkoholu ani agresywnych środków.

Jak zdemontować filtr przeciwtłuszczowy?

Pociągnij za sprężynowy uchwyt, aby wyjąć metalowy filtr. Myj go raz w miesiącu ręcznie lub w zmywarce w niskiej temperaturze.

Jak często wymieniać filtr węglowy?

Filtr węglowy należy wymieniać maksymalnie co 4 miesiące, lub wcześniej przy intensywnym użytkowaniu. Nie można go czyścić ani regenerować.

Co zrobić, jeśli okap nie działa?

Sprawdź, czy nie ma przerwy w zasilaniu, upewnij się, że wybrano prędkość. Jeśli problem nadal występuje, odłącz wtyczkę na 5 sekund, a następnie podłącz ponownie.

Jak wymienić żarówkę?

Odłącz urządzenie, upewnij się, że żarówka jest zimna. Zdejmij osłonę za pomocą śrubokręta, wymień na żarówkę halogenową 12V -20W max G4. Nie dotykaj żarówki rękami.

Jaka jest minimalna odległość bezpieczeństwa między okapem a płytą grzewczą?

Dla kuchenki elektrycznej minimalna odległość wynosi 55 cm. Dla kuchenki gazowej lub mieszanej wynosi 65 cm.

Jak przejść z wersji ssącej na wersję filtrującą?

Należy zainstalować zestaw akcesoriów (filtr węglowy) niedostarczony. Zdejmij metalowy filtr, umieść okrągły filtr węglowy na siatkach ochronnych i obróć zgodnie z ruchem wskazówek zegara.

Czy można używać okapu bez filtra?

Nie, okap nigdy nie powinien być używany bez prawidłowo zamontowanych filtrów. Może to spowodować ryzyko pożaru i uszkodzić urządzenie.

Co zrobić, jeśli okap wyłącza się podczas normalnej pracy?

Sprawdź, czy nie ma przerwy w zasilaniu i czy wyłącznik nie zadziałał. Jeśli problem nadal występuje, odłącz i podłącz ponownie po 5 sekundach.

Jak podłączyć okap elektrycznie?

Podłącz do gniazdka ściennego dostępnego po instalacji. Jeśli brak gniazdka, zainstaluj znormalizowany wyłącznik. Upewnij się, że napięcie odpowiada tabliczce znamionowej.

INSTRUKCJA OBSŁUGI IHPC6.4AMK INDESIT

Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyjęcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.

W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawic roboczych.

Urządzenie może być używane przez dzieci w wieku nie niższym niż 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione doświadczenia czy niezbędnej wiedzy, pod warunkiem, że pozostaną pod nadzorem lub zostaną poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją niebezpieczeństwa z nim związane. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez opieki.

Pomieszczenie, w którym zainstalowany jest okap, powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.

Okap powinien być często czyszczony zarówno wewnętrznie, jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC), należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany i czyszczenia filtrów może spowodować ryzyko powstania pożaru.

Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy go unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona, dostępne części okapu mogą się rozgrzać.

Aby wymienić lampkę, należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Uwaga! Nie podłączaj urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.

Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów, należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.

Zasysane powietrze nie może być przekazane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazów lub innych paliw.

Nie należy używać ani pozostawiać okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.

Nigdy nie używać okapu bez poprawnie zamontowanej kratki!

Okap nie może być NIGDY używany jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.

Należy używać do instalacji wyłącznie śrub mocujących znajdujących się na wyposażeniu produktu lub, jeśli ich nie ma na wyposażeniu, odpowiedniego

rodzaju śrub. Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji. W razie wątpliwości skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.

UWAGA! Niezastosowanie śrub i urządzeń mocujących zgodnie z instrukcją może powodować zagrożenia natury elektrycznej.

Okap może różnić się wyglądem od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

Przy przystępowaniu do instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

! Należy zachować instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki należy upewnić się, że dołączono do niego instrukcję obsługi. Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia. ! Nie dokonywać zmian elektrycznych ani mechanicznych w urządzeniu lub na przewodach odprowadzających. Przed przystąpieniem do montażu urządzenia należy sprawdzić, czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym, a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 55 cm w przypadku kuchenek elektrycznych i nie mniej niż 65 cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji instalacji kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

POŁĄCZENIE ELEKTRYCZNE

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami, umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach przepięciowych kategorii III, zgodnie z zasadami instalacji.

Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności działania należy zawsze upewnić się, czy przewód zasilający jest prawidłowo zamontowany.

Wymiana kabla zasilającego

Uwaga! Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

ODPROWADZANIE POWIETRZA

(dla wersji zasysających)

Podłączyć okap do przewodu wentylacyjnego odprowadzającego o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączący).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.

Producent zatem nie ponosi żadnej odpowiedzialności za ten stan.

Używać jak najkrótszego przewodu. Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°). Unikać radykalnych zmian przekroju przewodu. Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania powyższych norm.

FILTRUJĄCY CZY ZASYSAJĄCY?

Wasz okap gotowy jest do użytkowania w wersji zasysającej.

Aby używać okapu w wersji filtrującej należy zainstalować odpowiedni KOMPLET AKCESORIÓW.

Sprawdzić na pierwszych stronach niniejszej instrukcji czy KOMPLET AKCESORIÓW jest dostarczany na wyposażeniu czy też należy go zakupić oddzielnie.

Uwaga: Jeśli znajduje się na wyposażeniu, to w niektórych przypadkach dodatkowy system filtrowania na bazie aktywnego węgla mógłby być już zainstalowany na okapie.

Informacje dotyczące transformacji okapu z wersji zasysającej na wersję filtrującą zostały umieszczone w niniejszej instrukcji.

Wersja zasysająca

Opary są usuwane na zewnątrz rur, odprowadzające, zamocowane do kołnierza łączącego.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączącego.

Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Wersja filtrująca

Aby używać okapu w wersji filtrującej, należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów, zanim zostanie

zwrócone do pomieszczenia przy kratce w górnej osłonie komina.

KOMENDY

Okap jest wyposażony w panel sterowania z regulacją prędkości turbiny zasysającej oraz włącznikiem oświetlenia przestrzeni roboczej pod okapem.

T1

T2

T3

T4

T1. Włącznik światła T2. Wybór prędkości 1 / Wyłącznik silnika T3. Wybór prędkości 2 T4. Wybór prędkości 3

KONSERWACJA

Czyszczenie

Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej płynnymi neutralnymi środkami czyszczącymi. DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Konserwacja filtrów przeciwtłuszczowych

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu, za pomocą środka czyszczącego nie rysującego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Mycie w zmywarce metalowego filtra tłuszczowego może spowodować jego nieznaczne odbarwienie, ale nie pogarsza to parametrów pracy.

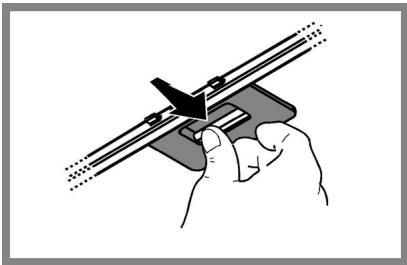

Aby wyjąć filtr tłuszczowy, należy pociągnąć za klamkę sprężynową.

Konserwacja filtra węglowego

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania w zależności od rodzaju kuchni i od regularności, z jaką jest wykonywane czyszczenie filtra tłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy.

NIE wolno myć lub regenerować filtra.

Filtr węglowy okrągły

Założyć po jednym filtrze z każdej strony tak, aby zakryć ochronną kratkę wirnika silnika, po czym obrócić w kierunku zgodnym z ruchem wskazówek zegara.

Aby zdemontować, obrócić w kierunku przeciwnym do ruchu wskazówek zegara.

Wymiana żarówek

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Wymienić uszkodzoną żarówkę na inną tego samego typu zgodnie ze specyfikacją znajdującą się na etykiecie charakterystyki lub w pobliżu samej żarówki na okapie.

1. Posługując się małym śrubokrętem, podważyć ochronę lampy i usunąć ją.
2. Wymienić spaloną żarówkę. Należy stosować wyłącznie żarówki halogenowe o maksymalnej mocy 20 W - 12 V - G4. Nie należy dotykać żarówek rękami.
3. Umieścić oprawę przysufitową (oprawa musi zazębić się).

ZLOMOWANIE

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do zmniejszenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Wskazówki dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry tłuszczowe. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

NIEPRAWIDŁOWOŚCI FUNKCJONOWANIA

Jeśli wydaje się, że coś nie działa prawidłowo, przed wezwaniem Serwisu Technicznego należy wykonać następujące proste kontrole:

• Jeśli okap nie działa. Sprawdzić, czy:
• nie nastąpiło przerwanie dopływu prądu.
• została wybrana jakaś prędkość działania.
• Jeśli okap ma SŁABĄ wydajność: Sprawdzić, czy:
• Wybrana prędkość silnika jest wystarczająca dla uwolnionej ilości dymu i oparów.
• Kuchnia jest wystarczająco przewietrzana, pozwalając na dopływ powietrza.
• Filtr węglowy nie jest zużyty (okap w wersji filtrującej)
• Jeśli okap włączony jest w trakcie normalnego funkcjonowania: Sprawdzić, czy:
• nie nastąpiło przerwanie dopływu prądu. - Nie wyskoczył główny wyłącznik.

W przypadku ewentualnych nieprawidłowości działania, przed wezwaniem serwisu technicznego, należy przez co najmniej 5 sekund odłączyć urządzenie od zasilania elektrycznego poprzez wyciągnięcie wtyczki, a następnie ponownie je podłączyć. Jeśli nieprawidłowości dalej będą miały miejsce, należy zwrócić się do serwisu technicznego.

DANE TECHNICZNE

Model	Wysokosć (cm)	Szerokosć (cm)	Głowobosć (cm)	Ø rury wydalajacej (cm)
IHPC 9.5 AM X	59 -76,5	90	40	15-12,5-12
IHPC 9.4 AM X	70 - 87
IHPC 6.4 AM X	59 -76,5	60	40	15-12,5-12
IHPC 6.4 AM K
IHPC 6.5 AM X	70 - 87

Sprawdź tabliczkę znamionową w temacie całkowitej absorpcji i absorpcji lampy.

	Moc (W)	Napi戚 (V)	Gwint	Wymiary (mm)
Halogenowa	2 x 20W	12	G4

KOMPONENTY niebędące na wyposażeniu razem z produktem

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu, dotyczących instalacji lub obsługi, należy odłączyć wyciąg od sieci elektrycznej, wyjmując wtyczkę z gniazdka lub wyłączając wyłącznik w pomieszczeniu. Do wszystkich prac przy instalacji i obsłudze należy używać rękawic.

Urządzenie może być używane przez dzieci nie młodsze niż 8 lat oraz osoby o obniżonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub bez wystarczającego doświadczenia i wiedzy, jeśli są pod nadzorem lub zostały poinstruowane, jak bezpiecznie używać urządzenia i rozumieją związane z tym zagrożenia.

Dzieci powinny być pod nadzorem i nie powinny bawić się urządzeniem.

Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.

Pomieszczenie powinno mieć wystarczającą wentylację, gdy okap kuchenny jest używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.

Wyciąg powinien być często czyszczony zarówno wewnątrz, jak i na zewnątrz (co najmniej raz w miesiącu), zgodnie z instrukcją obsługi.

Nieprzestrzeganie norm czyszczenia wyciągu, wymiany i czyszczenia filtrów zwiększa ryzyko pożaru.
