IHPC6.4AMK - Indukčná varná doska INDESIT - Bezplatný návod na obsluhu

Typ produktu	Kuchynský digestor (odsávací/recirkulačný)
Značka	INDESIT
Model	IHPC6.4AMK
Šírka (cm)	60
Hĺbka (cm)	40
Minimálna/maximálna výška (cm)	59 - 76,5
Priemer vývodu vzduchu (cm)	15 / 12,5 / 12
Osvetlenie	2 x 20 W halogén, 12 V, pätka G4
Počet rýchlostí	3
Ovládanie	Tlačidlá
Protitukový filter	Kovový, umývateľný v umývačke riadu (mesačné čistenie)
Uhlíkový filter (voliteľný)	Jednorazový, vymieňať každé 4 mesiace
Minimálna bezpečná vzdialenosť (elektrický sporák)	55 cm
Minimálna bezpečná vzdialenosť (plynový/kombinovaný sporák)	65 cm
Elektrické napájanie	220-240 V, 50 Hz
Odhadovaná čistá hmotnosť (kg)	Približne 10
Dostupné náhradné diely	Filtre, žiarovky
Záruka	2 roky (štandardná záruka výrobcu)

Často kladené otázky - IHPC6.4AMK INDESIT

Ako čistiť digestor?

Používajte výlučne vlhkú handričku s neutrálnym tekutým čistiacim prostriedkom. Nepoužívajte abrazívne nástroje, alkohol ani agresívne prípravky.

Ako demontovať protitukový filter?

Potiahnite pružinovú uvoľňovaciu rukoväť, aby ste vybrali kovový filter. Umývajte ho raz mesačne ručne alebo v umývačke riadu pri nízkej teplote.

Ako často vymieňať uhlíkový filter?

Uhlíkový filter je potrebné vymeniť najneskôr každé 4 mesiace, alebo skôr pri intenzívnom používaní. Nedá sa čistiť ani regenerovať.

Čo robiť, ak digestor nefunguje?

Skontrolujte, či nedošlo k výpadku prúdu, uistite sa, že je zvolená rýchlosť. Ak problém pretrváva, odpojte zástrčku na 5 sekúnd a potom ju znova zapojte.

Ako vymeniť žiarovku?

Odpojte spotrebič, uistite sa, že je žiarovka studená. Odstráňte ochranu pomocou skrutkovača, vymeňte za halogénovú žiarovku 12V -20W max G4. Nedotýkajte sa žiarovky rukami.

Aká je minimálna bezpečná vzdialenosť medzi digestorom a varnou doskou?

Pre elektrický sporák je minimálna vzdialenosť 55 cm. Pre plynový alebo kombinovaný sporák je to 65 cm.

Ako prepnúť z odsávacej na recirkulačnú verziu?

Je potrebné nainštalovať súpravu príslušenstva (uhlíkový filter), ktorá nie je súčasťou balenia. Odstráňte kovový filter, umiestnite kruhový uhlíkový filter na ochranné mriežky a otočte v smere hodinových ručičiek.

Je možné používať digestor bez filtra?

Nie, digestor sa nikdy nesmie používať bez správne namontovaných filtrov. Môže to spôsobiť riziko požiaru a poškodiť spotrebič.

Čo robiť, ak sa digestor počas bežnej prevádzky vypne?

Skontrolujte, či nedošlo k výpadku prúdu a či sa nevypol istič. Ak problém pretrváva, odpojte a po 5 sekundách znova zapojte.

Ako elektricky zapojiť digestor?

Zapojte do prístupnej nástennej zásuvky po inštalácii. Ak nie je k dispozícii žiadna zásuvka, nainštalujte normalizovaný istič. Uistite sa, že napätie zodpovedá štítku.

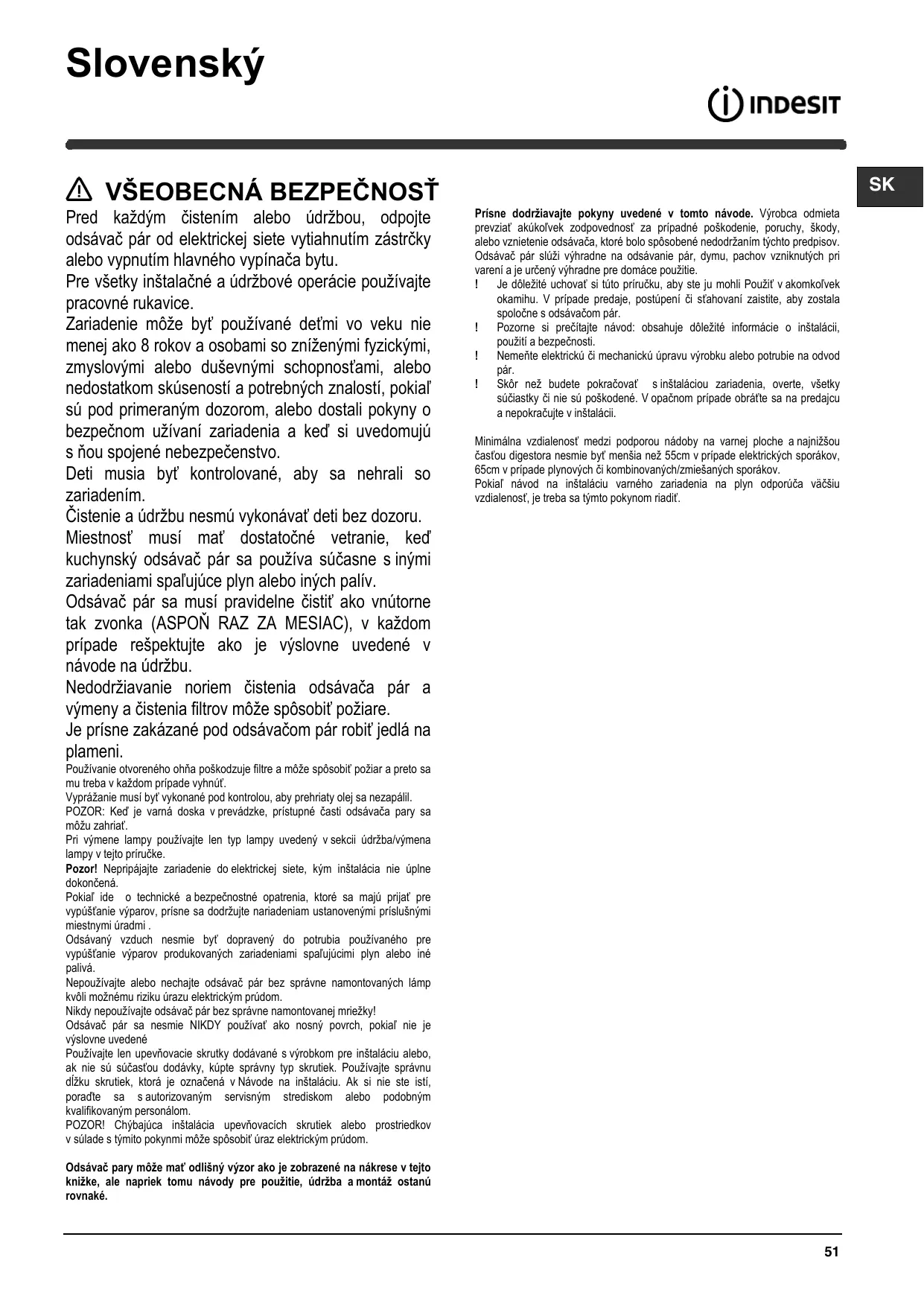

NÁVOD NA OBSLUHU IHPC6.4AMK INDESIT

Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.

Zariadenie môže byť používané deťmi vo veku nie mladšími ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a uvedomujú si s ním spojené nebezpečenstvo.

Deti musia byť kontrolované, aby sa nehrali so zariadením.

Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár používa súčasne so zariadeniami spaľujúcimi plyn alebo iné palivá.

Odsávač pár sa musí pravidelne čistiť, ako vnútorne, tak zvonka (aspoň raz za mesiac), v každom prípade rešpektujte, ako je výslovne uvedené v návode na údržbu.

Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiar.

Je prísne zakázané robiť pod odsávačom pár jedlá na plameni.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, a preto sa mu treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil.

POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pár sa môžu zahriať.

Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Pozor! Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.

Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.

Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produktívnymi zariadeniami spaľujúcimi plyn alebo iné palivá.

Nepoužívajte alebo nenechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené.

Odsávač pár môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržbu a montáž ostanú rovnaké.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

! Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpenia či sťahovania zaistite, aby dostala spoločne s odsávačom pár. ! Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti. ! Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár. ! Skôr než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 55 cm v prípade elektrických sporákov, 65 cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

ELEKTRICKÉ PRIPOJENIE

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený pripojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený pripojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia III. v súlade s pravidlami inštalácie.

Upozornenie! Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Výmena napájacieho kábla

Upozornenie! Výmena napájacieho kábla musí byť prevedená príslušnou schválenou technickou službou.

VYPÚŠŤANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

Použitie odvodových rúb a otvorov do steny s menším priemerom má za následok zníženie odsávacej výkonnosti a drastické zvýšenie hlučnosti.

V tejto záruke sa vyhýbajte každej zodpovednosti.

Váš odsávač pár je pripravený pre použitie v odsávacej verzii.

Pre použitie odsávača pár vo filtračnej verzii nainštalujte príslušnú SADU PRÍSLUŠENSTVA.

Overte si na prvých stranách tejto príručky, či je SADA PRÍSLUŠENSTVA dodaná vo výbave alebo či je potrebné ju zakúpiť.

Poznámka: Ak je dodaná vo výbave, doplnkový filtračný systém na základe aktívneho uhlia môže byť už nainštalovaný na odsávači pár.

Informácie pre transformáciu odsávača pár z odsávacej verzie na filtračnú verziu sú už zahrnuté v tejto príručke.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

Upozornenie! Odtahové potrubie nie je súčasťou výbavy a je nutné ho zakúpiť. Ak je odsávač pár vybavený uhlíkovými filtrami, tie musia byť odstránené.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. Na použitie digestora v tejto verzii je nutné nainštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privedením do miestnosti najprv odsaje a zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

RIADENIE

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

T1

T2

T3

T4

T1. Vypínač svetla ON/OFF. T2. Vypínač svetla OFF/rýchlosť 1. T3. Voľba rýchlosti 2. T4. Voľba rýchlosti 3.

ÚDRŽBA

Čistenie

Pri čistení je treba použiť VÁLUCNÉ látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Údržba protitukových filtrov

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom používaní, t. j. závisí od typu kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo regenerovaný.

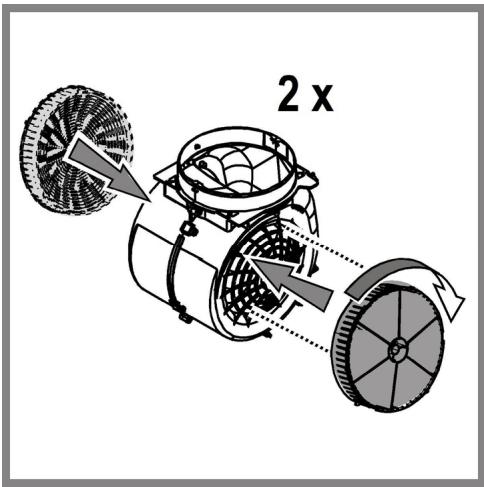

Okružný uhlový filter

Použite jeden na každú stranu po zakrytí obidvoch ochranných mriežok motorovej vrtule, potom otočte v smere hodinových ručičiek.

Na demontáž otočte proti smeru hodinových ručičiek.

Výmena žiaroviek

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

1. Vytiahnite ochranný kryt pomocou malého skrutkovača s rezným hrotom alebo podobným nástrojom.
2. Vymeňte poškodenú žiarovku. Používajte len halogénové žiarovky 12V - 20W, max. - G4, a dbajte pritom, aby ste sa ich nedotkli rukami.
3. Zatvorte ochranný kryt (upevnite na západku).

LIKVIDÁCIA

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol —— na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonajte nasledujúce jednoduché kontroly.

Ak odsávač pár nefunguje: Skontrolujte, že: - nedošlo k výpadku elektrického prúdu. - bola zvolená jedna rýchlosť. Ak odsávač pár má slabý výkon: Skontrolujte, že: - zvolená rýchlosť motora je dostatočná pre množstvo uvoľnených dymov a pár. - Kuchyňa je dostatočne vzdušná pre možnosť príjmu vzduchu. - uhlíkový filter nie je spotrebovaný (odsávač pár vo filtračnej verzii). Ak odsávač pár sa vypol počas normálnej prevádzky: Skontrolujte, že: - nedošlo k výpadku elektrického prúdu. - vypol sa zariadenie poistkou.

V prípade eventuálnych porúch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojte zariadenie na 5 sekúnd od elektrického napojenia, vytiahnutím zástrčky a znovu ho pripojte. V prípade, že porucha prevádzky pretrváva, obráťte sa na zákaznícky servis.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Širka (cm)	Híbkam) (cm)	Ø výfukového potrubia (cm)
IHPC 9.5 AM X	59 -76,5	90	40	15-12,5-12
IHPC 9.4 AM X	70 - 87
IHPC 6.4 AM X	59 -76,5	60	40	15-12,5-12
IHPC 6.4 AM K
IHPC 6.5 AM X	70 - 87

Viď typový štítok pre celkovú absorpciu a absorpciu svetla.

	Vykon (W)	Napatie (V)	Pin	Rozmery (mm)
Halogénová	2 x 20W	12	G4	33xØ10

Komponenty, ktoré nie sú dodané s výrobkom
