Encuentra gratis el manual del aparato IHPC6.4AMK INDESIT en formato PDF.
| Tipo de producto | Campana extractora (aspirante/filtrante) |
| Marca | INDESIT |
| Modelo | IHPC6.4AMK |
| Ancho (cm) | 60 |
| Fondo (cm) | 40 |
| Altura mínima/máxima (cm) | 59 - 76,5 |
| Diámetro de salida de aire (cm) | 15 / 12,5 / 12 |
| Iluminación | 2 x 20 W halógena, 12 V, casquillo G4 |
| Número de velocidades | 3 |
| Control | Botones pulsadores |
| Filtro antigrasa | Metálico, lavable en lavavajillas (limpieza mensual) |
| Filtro de carbón (opcional) | Desechable, reemplazar cada 4 meses |
| Distancia mínima de seguridad (cocina eléctrica) | 55 cm |
| Distancia mínima de seguridad (cocina de gas/mixta) | 65 cm |
| Alimentación eléctrica | 220-240 V, 50 Hz |
| Peso neto estimado (kg) | Aproximadamente 10 |
| Piezas de repuesto disponibles | Filtros, lámparas |
| Garantía | 2 años (estándar del fabricante) |
Preguntas frecuentes - IHPC6.4AMK INDESIT
Preguntas de los usuarios sobre IHPC6.4AMK INDESIT
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Placa de inducción en formato PDF gratis! Encuentra tus instrucciones IHPC6.4AMK - INDESIT y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. IHPC6.4AMK de la marca INDESIT.

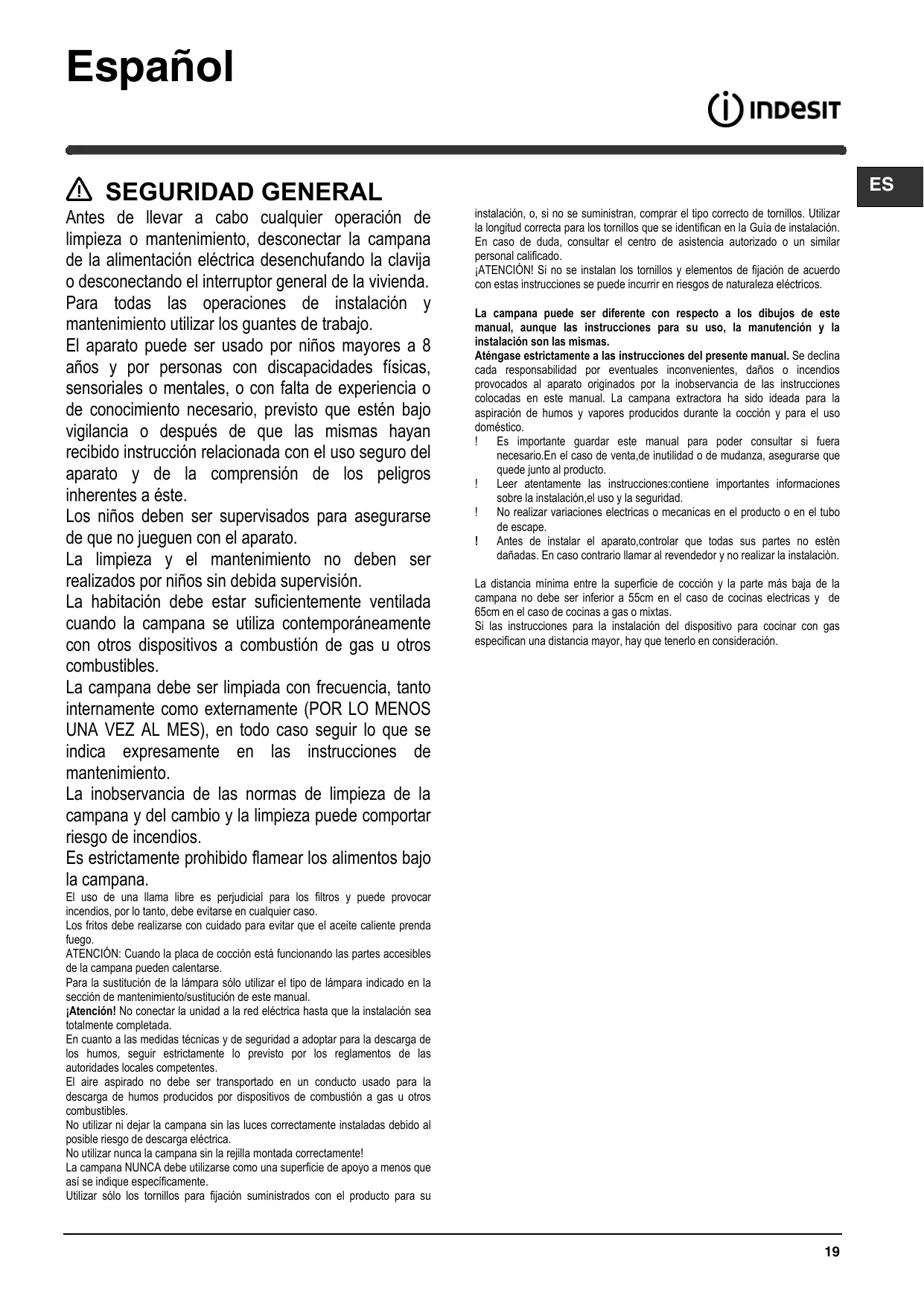

MANUAL DE USUARIO IHPC6.4AMK INDESIT
Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento, siempre que estén bajo vigilancia o después de que hayan recibido instrucciones relacionadas con el uso seguro del aparato y comprendan los peligros inherentes a este.
Los niños deben ser supervisados para asegurar que no jueguen con el aparato.
La limpieza y el mantenimiento no deben ser realizados por niños sin la debida supervisión.
La habitación debe estar suficientemente ventilada cuando la campana se usa simultáneamente con otros dispositivos de combustión de gas u otros combustibles.
La campana debe ser limpiada con frecuencia, tanto interna como externamente (POR LO MENOS UNA VEZ AL MES), siguiendo en todo caso lo indicado expresamente en las instrucciones de mantenimiento.
La inobservancia de las normas de limpieza de la campana y del cambio y limpieza de los filtros puede causar riesgo de incendios.
Está estrictamente prohibido flamear los alimentos bajo la campana.
El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, debe evitarse en cualquier caso.
Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego.
ATENCIÓN: Cuando la placa de cocción está funcionando, las partes accesibles de la campana pueden calentarse.
Para la sustitución de la lámpara, solo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.
¡Atención! No conectar la unidad a la red eléctrica hasta que la instalación esté totalmente completada.
En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
El aire aspirado no debe ser transportado en un conducto utilizado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
No utilizar ni manipular la campana sin las luces correctamente instaladas, bajo posible riesgo de descarga eléctrica.
¡No utilizar nunca la campana sin la rejilla montada correctamente!
La campana NUNCA debe utilizarse como una superficie de apoyo, a menos que así se indique específicamente.
Utilizar solo los tornillos para fijación suministrados con el producto para su
instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación. En caso de duda, consultar el centro de asistencia autorizado o un personal calificado similar.
¡ATENCIÓN! Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se puede incurrir en riesgos de naturaleza eléctrica.
La campana puede ser diferente a los dibujos de este manual, excepto que las instrucciones para su uso, la manutención y la instalación son las mismas.
Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
¡Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto. ¡Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad. ¡No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape. ¡Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario, llamar al revendedor y no realizar la instalación.
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 55 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas asignan una distancia mayor, hay que tenerlo en consideración.
CONEXIÓN ELÉCTRICA
La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
¡Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
Sustitución del cable de alimentación
¡Atención! La sustitución del cable de alimentación debe ser efectuada por el servicio de asistencia técnica autorizado, de manera de evitar todo tipo de riesgo.
EXTRACCIÓN DE AIRE
(Para las versiones aspirantes) Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.
Se deslinda responsabilidad.
Utilice un conducto cuya longitud sea la mínima indispensable. ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°). ¡Evite los cambios drásticos en la sección del conductor! La Empresa declina cada responsabilidad en caso de que estas normas no sean respetadas!
¿FILTRANTE O ASPIRANTE?
¡Su campana extractora está lista para ser usada en versión aspirante. Para usar la campana en versión filtrante se instala el KIT ACCESORIO. Controle en las primeras páginas de este manual si el KIT ACCESORIO ya está provisto o si hay que comprarlo.
Nota: Si provisto, en algunos casos, el sistema de filtración añadido a base de carbones activos podrá estar ya instalado en la campana.
Las informaciones para la transformación de la campana en versión aspirante a versión filtrante ya están presentes en este manual.
Versión aspirante
El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.
El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.
Versión filtrante
El aire aspirado será desgrasado y desodorizado antes de ser devuelto a la habitación.
Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.
MANDOS
La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.
T1. Interruptor luz ON/OFF. T2. Interruptor OFF/velocidad 1. T3. Selección velocidad 2. T4. Selección velocidad 3.
MANTENIMIENTO
Limpieza
Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Mantenimiento de los filtros antigrasa
Retiene las partículas de grasa producidas cuando se cocina.
El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

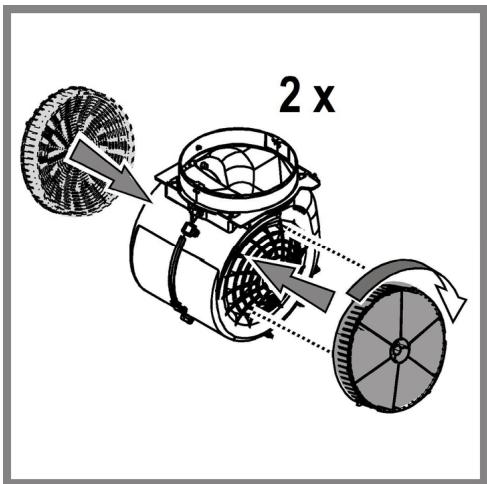

Mantenimiento del filtro al carbón
Retiene los olores desagradables producidos por la cocción de alimentos.
La saturación del carbón activado ocurre después de un tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses.
Aplicar un empuje para cubrir ambas rejillas de protección del rotor del motor, después girar en sentido horario.
Para el desmontaje, girar en sentido antihorario.
Sustitución de la lámpara
¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.
Sustituir la lámpara dañada con una del mismo tipo como se especifica en la etiqueta correspondiente o en la campana cerca de la lámpara misma.
- Extraer la protección haciendo palanca con un destornillador de boca plana o una herramienta similar.
- Sustituir la lámpara dañada.
Utilizar solo lámparas halógenas de 12V -20W max - G4 (adecuada para su uso en luminaria abierta) prestando atención en no tocarlas con las manos.
- Cerrar el plafón (fijación a presión).
ELIMINACIÓN
Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con: - Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Si alguna pieza parece no funcional, realice los siguientes controles antes de llamar al Servicio de Asistencia:
Si la campana no funciona:
Compruebe que: - no haya interrupciones de corriente. - se haya seleccionado una velocidad.
Si la campana presenta un rendimiento escaso:
Compruebe que:
- La velocidad del motor seleccionada es suficiente para la cantidad de humo y vapores emitida.
- La cocina está suficientemente ventilada para permitir una toma de aire.
- El filtro de carbón no está gastado (campana en versión filtrante).
Si la campana se ha apagado durante el funcionamiento normal:
Compruebe que:
- no haya interrupciones de corriente.
- el dispositivo de interrupción omnipolar no se ha disparado.
En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y después conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia.
DATOS TÉCNICOS
| Modelo | Altura (cm) | Ancho (cm) | Profundidad (cm) | Ø del tubo de salute (cm) |
| IHPC 9.5 AM X | 59 -76,5 | 90 | 40 | 15-12,5-12 |
| IHPC 9.4 AM X | 70 - 87 | |||
| IHPC 6.4 AM X | 59 -76,5 | 60 | 40 | 15-12,5-12 |
| IHPC 6.4 AM K | 70 - 87 | |||
| IHPC 6.5 AM X |
Ver la placa de las características para la absorción total y el absorbimiento de la lámpara.
| Potencia (W) | Voltaje (V) | Casquillo | Dimensiones (mm) | |
| Halógena | 2 x 20W | 12 | G4 | 33xØ10 |
Componentes no suministrados con el producto
SEGURIDAD GENERAL
Si la campana está equipada con filtros de carbón activo, estos deberán ser retirados.
Versión filtrante
Evitar el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!
