MANUAL DE UTILIZADOR IHPC6.4AMK INDESIT

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

ANOMALIAS DE FUNCIONAMIENTO

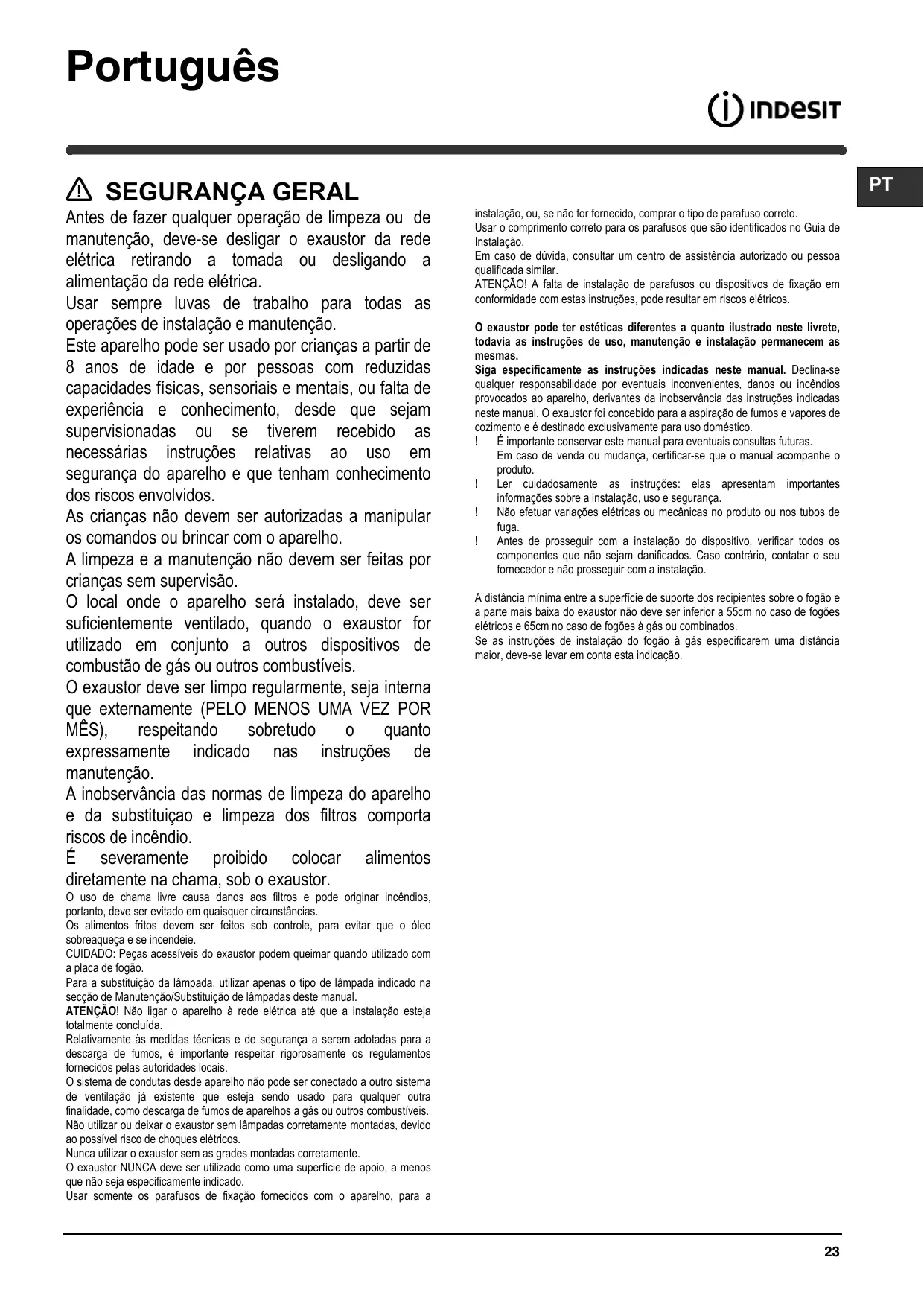

Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede elétrica retrirando a tomada ou desligando a alimentação da rede elétrica.

Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.

Este aparelho pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentalais, ou falta de experiência e conheimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segança do aparelho e que tenham acontecimiento dos riscos envolvidos.

As crianças não devem ser autorizadas a Manipular os comandos ou brincar com o aparecido.

A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

O local ond e o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes emikonto aotrosdispositivos de combustao de gas ouotros combustiveis.

O exaustor deve ser limpo regularmente, sera interna que externamente (PELO MENOS UMA Vez por MÉS), respeitando sobretudo o quando expressamente indica nas instruções de manutenção.

A inobservança das normas de limpeza do aparelho e da substituição e limpeza dos filtros compara riscos de incência.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, delve ser évitado em quaisquer circunstancias.

Os alimentos fritos devem ser feitos sob controle, para fazer que o oleo sobraqueça e se incendeie.

CUIDADO: Peças acessveis do exaustor podem queimar quando utilizes com a placac de fogo.

Para a substituição da lampada, utilizes asenas o tipo de lampada indicado na sequção de Manutenção/Substituição de lampadas deste manual.

ATENÇAÑ! Não ligar o aparecido à redeétrica às que a instalação esteja totalmente conclusão.

Relativamente às medidas tínicas e de segança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

O Sistema de conductas desde aparelho não pode ser conectado a otheroistema de ventilacao ja existente que esteja送去 como para qualquer outra finalidade, como descarga de fumes de aparelhos a gás ou outros combustiveis. Nãoutilizaroudeixar o exaustor semlampadas corretamente montadas, devido ao possivel risco de choques eletricos.

Nunca utilizes exaustor sem as grades montadas corretamente.

O exaustor NUNCA deve ser utilisé como una superficie de apoio, a menos que não sera specifically indicado.

Usar somente os parafusos de fixação fornecidos com o aparecido, para a

instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.

• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de xudivida, consultar um centro de assistencia autorizzato ou pessoas qualificada similar.

ATENÇAÑ! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscosétricos.

O exaustor pode ter estéticas differsentes a quando ilustrado neste livre, todavia as instruções de uso, manutenção e instalação permanecem as vezes.

Siga especialmente as instruções indicadas este manual. Declina-se qualquer responsabilité por eventuais inconvenientes, danos ou incéndios provocados ao aparelho, derivantes da inobservança das instruções indicadas在这emanual. Oexaustor foi concebido para a aspiração de fumes e vapores de cozimento e é destinado exclusivamente para uso dométrico.

! É importante conservar este manual para eventuels consultas futuras. Em caso de vendu ou mudança, certificar-se que omanual acompanhe o produits.
! Ler cuidadosamente as instruções: elas aparecem importantes informações sobre a instalação, uso e segurarça.
! Não efetuar variações electrolyicas ou mecânicas no produits ou nos tubos de fuga.
! Antes de prosseguir com a instalação do disposítivo, verifiar todos os componentes que não sejam danificados. Caso contrário, fazer o seu fornecedor e não prosseguir com a instalação.

A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 55cm no caso de fogões eletricos e 65cm no caso de fogões à gás ou combinados.

Se as instruções de instalação do fogo à gás específarem uma distência maior, delve-se levar em conta esta指示ação.

CONEXão ELETRICA

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona accesivel, mesmo deposito da instalacao. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontrar em zona accesivel, mesmo deposito da instalacao, aplicar um interruptor bipolar, em conformidade com a norma que asseguire a desconexão completenessa da rede nas condições da categoria de sobretensão III, conformamente às regras de instalacao.

Atença! Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verifirar seu funciona, atentar sempre para que o cabo de rede esteja montado corretemente.

Substituição do cabo de alimentação

Atença! A substituição do cabo de alimentação deve ser efetuada pelo服务于 assistência Tecnica autorizada de modo a prevenir qualer risco.

SAÍDA DO AR

para as versoes apsirantes)

Conectar o exaustor acos tubos e orificios de descarga da parede com diametro equivalente a saia de ar (falange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuiçao da performance de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

Utilizar um tubo conductor com o comprimento não inferior ao indicado.
! Utilizar um tubo conductor com o menor número possível de curvas (ângulo máximo da curva: 90^ C 90^ ).
! Evitar alteracoes drasticas da segao do tubo (diametro).
! Caso estas normas não sejam respeitadas a Empresa declina qualquer responsabilitadde.

FILTRANTE OU ASPIRANTE?

I O seu exaustor está pronto para serutilido na versao aspirante.

Para usar o exaustor na versão filtrante deve ser instalado um KIT ACESSORIO apropriad.

Verifique nas primeiras páginas deste manual se o KIT ACESSORIO já vem fornecido ou se deve ser comprado separatamente.

Note: Se for fornecido com o equipamento, em algunos casos, o Sistema de filtragem adjunta à base de carvão activo pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante à versão filtrante já está contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontrar sobre o exaustor.

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexão.

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versão é necessario instalar umsystema de filtragem adicondual a base de carvãoativado.

COMANDOS

O exhaustor é dotado de um pailé de commandos com um controle de velocidade de aspiração e um controle para acender a luz de iluminação do plano de cozedura.

T1

T2

T3

T4

O

O

T1. Interruptor luz ON/OFF.
T2. Interruptor OFF/velocidade 1
T3. Selecção velocidade 2
T4. Selecção velocidade 3

MANUTENÇAO

Limpeza

Para a limpeza, utiliser um pano humedecido com detergentes liquidos neutros.

Manutenção dos filtros anti-gordura

Capta as particulas de gordura provenrientes do cozimento.

O Filtró de gordura delve ser limpo uma vez por mês com detergentes não agressivos. O filtró pode ser lavado manualmente ou em区管委会 de lavar louça a baixas temperatas e com ciclo breve.

O FILTER metalico para a gordura pode perde cor com as lavagens na区内a loça, mas suas caracteristicas de filtração não se alteram.

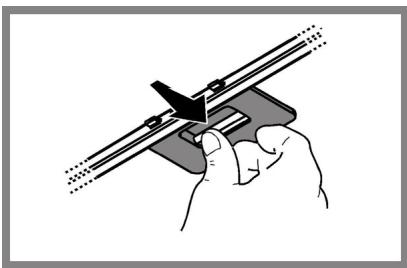

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Manutenção do filtró a carvalo

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação doimento de carvãoativado verifica-se antes um uso mais ou menos prolongado, em funcao do tipo de cozinha e da regularidade da limpeza doimento de gorduras.Em todo caso, é necessario substituir o cartucho no maximo cada 4 meSES.

Não pode ser lavado ou regenerado.

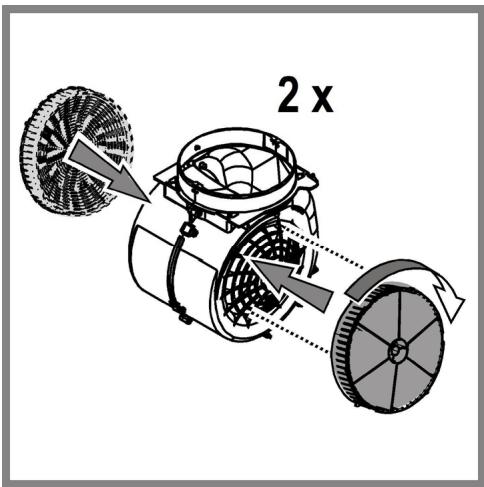

Filtro a carvão circular

Aplique um por cada lado a cobertura de ambas as grelhas de proteção do impulsor do motor,(before disso vire a peça em sentido horário.

Para a desmontagem vire em sentido anti horário.

Substituição das lampadas

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas, certificar-se que estejam frias.

Substituir a lampada queimada com outra do mesmo tipo, conforme especified na etiqueta de caracteristicas ou perto dapropria lampada no exaustor.

1. Extraia a proteção usinga uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
2. Substitua a lampada queimada.

Utilize exclusivamente lampadas de halogeneo de 12V - 20W max - G4,ayar cuidado para não as tocar com as mãos.

1. Fecha a cobertura (fixação por encaixe).

ELIMINACAO

Este aparelho está classificado de Accordo com a Direita Europeia 2012/19/EC sobre Resíduos de equipamentoétrico e elektrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a出击 potenciais consequencias negativas para o ambiente e para a saude publica, que poderiam derivar de um manuseamento de dispersao inadequada deste produits.

O*simbolo no produits ou nos documents que acompanham o produits, indica que este aparelho nao pode receber um tratamento semelhante ao de uma dispersao domestica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao deespercios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu服务于 eliminação de despedimentos domesticos ou a loja onde adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segurarca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para una utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em função por mais elescretos antes ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvalo quando necessário, para manter uma boa eficiência na reducao dos odeores. Limpe o(s) filtro(s) de gordura quando necessario para manter uma boa eficiência. Use o diâmetro máximo doSYSTEMA de conduitas indicado neste manual para otimizar a eficiência e minimizar o ruido.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funciona, antes de contactar o Serviço de Assistência efetuarsequentes controlos simples:

Se o exaustor nao funciona:

Verificar que:
- não há interruptação de corrente.
- foi seleccionada uma velocidade.

Se o exaustor tiver uma performance frac:

Verificar que:

• A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.

• O fogo é suficientemente arejado para permitir uma tomada de ar.

• O FILTER de carvão não está gasto (exaustor em versão filtrante).

Se o exaustor desligar durante o functimento normal:

Verificar que:

• não há interruptação de corrente.
• o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona correctamente, retiring a ficha para desigão-lo por um breve periodo da rede eletrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servço de assistência Tecnica. Se o problema deestruturação persistir, contacte o service de assistência.

DADOS TECNICOS

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de descarga (cm)
IHPC 9.5 AM X	59 -76,5	90	40	15-12,5-12
IHPC 9.4 AM X	70 - 87
IHPC 6.4 AM X	59 -76,5	60	40	15-12,5-12
IHPC 6.4 AM K	70 - 87
IHPC 6.5 AM X

Ver na placacde dados aabsorcao totale aabsorcao da lampada.

	Potência (W)	Tensão (V)	Engate	Medidas (mm)
Halogénea	2 x 20W	12	G4	33xØ10

Componentes não foramecidas com o produits.
