GC-PM 40/1 S - Elektrische grasmaaier EINHELL - Gratis gebruiksaanwijzing en handleiding

Producttype	Benzine grasmaaier
Merk	Einhell
Model	GC-PM 40/1 S
Snijbreedte	400 mm
Instelling van de maaihoogte	Centraal, 25 tot 75 mm
Motortype	Eencilinder 4-takt, 79,8 cm³
Opgenomen vermogen	1,2 kW
Werkingssnelheid	3000 t/min
Brandstoftankinhoud	Ongeveer 1 liter (E10 benzine)
Motoroliecapaciteit	Ongeveer 0,4 liter
Gewicht	21 kg
Opvangzak	Met vulindicator
Aandrijving	Achterwielaandrijving (koppelingshendel)
Gegarandeerd geluidsvermogensniveau	96 dB(A)
Geluidsdrukniveau	83,5 dB(A)
Trillingsemissiewaarde	2,643 m/s² (onzekerheid K=1,5 m/s²)
Onderhoud en reiniging	Reinig na elk gebruik, gebruik geen waterstraal, controleer regelmatig het mes en het luchtfilter
Veiligheid	Motorrem (start/stop hendel), bescherming tegen wegspatten, scherp mes
Reserveonderdelen en repareerbaarheid	Mes, luchtfilter, bougie, V-snaar beschikbaar; reparatie door erkend atelier aanbevolen
Algemene informatie	Voor huishoudelijk gebruik (siertuinen), max 50 uur per jaar; garantie 24 maanden

Veelgestelde vragen - GC-PM 40/1 S EINHELL

Hoe start ik de Einhell GC-PM 40/1 S grasmaaier?

Zorg ervoor dat de motor is gevuld met olie en benzine, dat de ontstekingskabel is aangesloten op de bougie. Druk 3 keer op de brandstofpomp (primer). Ga achter de grasmaaier staan, bedien de start/stop hendel (motorrem) met één hand, trek dan krachtig aan het handvat van de terugslagstarter. De motor zou moeten starten.

Hoe stel ik de maaihoogte in?

De maaihoogte-instelling is centraal. Stop de motor, bedien dan de instelhendel (afb. 7/pos. 8) en plaats deze in de gewenste positie (van 25 tot 75 mm). Laat de hendel vastklikken.

Welk type benzine moet ik gebruiken?

Gebruik loodvrije benzine van het type E10. Vul de tank alleen bij als de motor uit en afgekoeld is. Gebruik een trechter en een veiligheidsjerrycan.

Hoe ververst ik de motorolie?

Maak eerst de brandstoftank leeg. Plaats een opvangbak onder de grasmaaier. Open de olievuldop, kantel de grasmaaier op zijn kant zodat de olie eruit loopt. Na het aftappen, zet de grasmaaier rechtop en vul met nieuwe olie tot het maximumniveau op de peilstok (schroef de peilstok niet vast voor de meting). Voer gebruikte olie af volgens de voorschriften.

Hoe reinig ik de grasmaaier?

Reinig de grasmaaier na elk gebruik. Kantel hem naar achteren (nadat de brandstoftank is leeggemaakt) om de onderkant te bereiken. Verwijder grasresten met een borstel. Gebruik nooit een waterstraal of hogedrukreiniger. Reinig ook de opvangzak en het luchtfilter.

Hoe vervang ik het mes?

Stop de motor en verwijder de bougiedop. Kantel de grasmaaier op zijn kant. Gebruik een sleutel om de mesbevestiging los te draaien. Vervang door eenzelfde origineel mes. Draai stevig vast. Laat het mes slijpen of vervangen door een erkend atelier indien nodig.

Wat te doen als de motor niet start?

Controleer of de start/stop hendel is ingedrukt, of de bougie schoon en aangesloten is, of de tank benzine bevat, en of de brandstofpomp is geprimed. Raadpleeg het foutopsporingsschema in de handleiding (pagina 9).

Hoe bewaar ik de grasmaaier in de winter?

Maak de brandstoftank leeg met een zuigpomp, laat de motor dan draaien tot hij stopt. Verwijder de bougie en giet ongeveer 20 ml olie in de cilinder, draai de motor langzaam rond. Reinig de koelvinnen en bewaar op een droge, goed geventileerde plaats.

Wat is de garantie van de grasmaaier?

De garantie is 24 maanden vanaf de aankoopdatum. Deze dekt fabricage- en materiaalfouten. Uitgesloten zijn: normale slijtage, schade door oneigenlijk gebruik of gebrek aan onderhoud. Om een claim in te dienen, registreer het defect op www.einhell-service.com.

Waar kan ik reserveonderdelen vinden?

Bestel reserveonderdelen op www.einhell-service.com met vermelding van het apparaattype, het artikelnummer en het identificatienummer. Slijtonderdelen (mes, luchtfilter, riem) vallen niet onder de garantie.

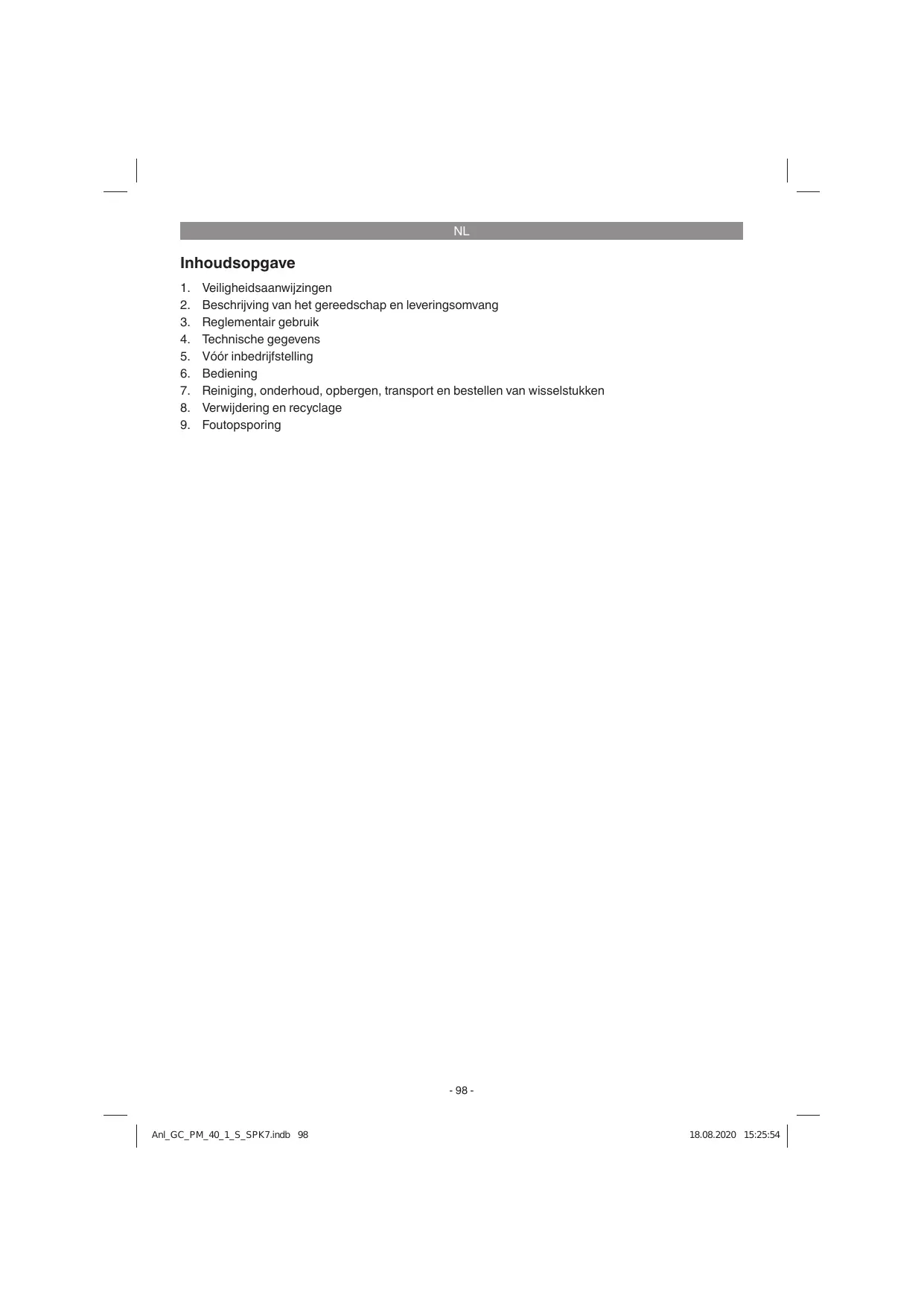

GEBRUIKSAANWIJZING GC-PM 40/1 S EINHELL

1. Veiligheidsaanwijzingen
2. Beschrijving van het gereedschap en leveringsomvang
3. Reglementair gebruik
4. Technische gegevens
5. Vóor inbedrijstelling
6. Bediening
7. Reiniging, onderhoud, opbergen, transport en bestellen van wisselstukken
8. Verwijdering en recyclage
9. Foutopsoring

NL

Gevaar!

Bij het gebruik van toestellen dieren enkele veriligeidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment=kunt terugvinden. Mocht u dit toestel aan andere Personen doorgeven, gelieve dan deze handleiding / veiligheidsinstrumentes mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan Niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumentes vindt u in de bijgaande brochure.

Gevaar!

Lees alle verilgheidsinstructies en aanwijzigen. Nalatigheden bij de inachtneming van de verilgheidsinstructures en aanwijzingen kannen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle verilgheidsinstructures en aanwijzingen voor de toekomst.

Verklaring van het aanwijzingsbord op het toestel (zie fig. 14)

1) Handleiding lezen
2) Waarschuwing! Gevaar door wegpringende stukken. Veiligheidsafstand in acht nemen
3) Gevaar! voor scherpe messen - Voor alle onderhouds-, herstel-, schoonmaak- en afstelwerkzaamheden de motor afzetten en bougiestekker aftrekken
4) Voor inbedrijfstelling olie en brandstof ingieten
5) Voorzichtig! Gehoorbeschermer en veiligheidsbril dragen
6) Gegarandeerd geluidsdrukniveau.
7) Voorzichtig! Hete delen. Afstand houden.
8) Alleen bij uitgeschakelde motor tanken.
9) Starten
10) Hendel motor start/motor stop (I = motor aan; 0 = motor uit)
11) Rijhendel (koppelingshendel)

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fig. 1-12)

1a. Motor start-/stophendel (motorrem)
1b. Rijhendel (koppelingshendel)
2. Brandstofpomp (Primer)
3. Bovenste en onderste schuifbeugel
4a. Opvangzak
4b. Vulniveau-indicatie
5a. Uitwerpklep
5b. V-riemafdekking
6. Tankvuldop
7. Olievulplug
8. Instelling van de maaihoogte
9.Startkabel
10. kabelclip
11.2x stermoer
12.2x schroef lang
13. Bougiesleutel
14. 2x schroef (schuifbeugel beneden)
15. Oog

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controlen aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdaten na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieveঀoor de garantietabel in de service-informatie aan het einde van de handleiding in ache te nemen.

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

NL

Gevaar!

Het toestel en het verpakkingsmaterial een发展格局. Kinderen mo- gen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Benzinemaier
Bovenste en onderste schuifbeugel
Opvangkorf
- kabelclip
2x stermoer
2x schroef lang
Bougiesleutel
2x schroef (schuifbeugel beneden)
Oog
Serviceboekje benzine
Originele handleiding
Veiligheidsinstructies

Het toestel mag slechts voor werkzaamheden worden gezruikt waarvoor het bedoeld is. Elk ver der gaand gezruik is Niet doelmatig. Voor waaruit voortvloeieende schade of letsel van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

De benzinemaier is geschikt voor particulier gebruik in deuis- en hobbytuin.

Als grasmaaiers voor de particuliere huis- en houbytuin worden diegene beschouwd die doorgaans Niet langer dan 50 urr Jaarliks overwedge不得不 gebruikt voor het verzorgen van gras- en gazonvlakten, maar Niet in openbare plantsoenen, sportpleinen en ook Niet in de land- en bosbouw.

Wij wijzen erop dat once toestellen overeenkomstig hun bestemming Niet ontworpen zichn voor commercieel, ambachtelijk of industrieel gebruik. Wij zichn Niet aansprakelijk indien het toestel in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

Het behoorlijk gebruik van de maaier houdt in dat de bijgaande gebruiksaanwijzing van de fabrikant in acht worden genomen. De handleiding bevat ook de bedrijfs- en onderhoudsvoorwaarden.

Waarschuwing! Wegens lichamelijk gevaar voor de gebruiker mag de grasmaier Niet voor volgende werkzaamheden worden ingezet: voor het trimmen van heesters, heggen en struikgewassen, voor het Snoeien of versnipperen van rankgewassen of gazon op dakbeplantingen of in balkonbakken, voor het reinigen (afzuigen) van voetpenen of als hakselaar voor het versnipperen van snoeisels van bomen en heggen. De maaier mag evenmin worden gebruikt als motorhakfrees Niet voor het gelijkmaken van bodemverheffingen, zoals b.v. molshopen.

Om veiligheidsreden menag de grasmaaier nicht worden gebrukt als aandrijfaggregaat voor andere werkgereedschappen en gereedschapssets van welke aard dan ook.

Type motor: eencilinder-viertaktmotor 79,8 ccm
Opgenomen vermogen: 1,2 kW
Werktoerental n. 3000 t/min.
Brandstof: benzine (E10)
Capaciteit van de tank: ca. 1 I
Motorolie: ca. 0,4 I
Bougie:F7RTC/F6RTC
Elektrodeafstand (bougie): 0,5 - 0,7 mm
Maahoogteverstelling: centraal (25-75 mm)
Maibreedte: 400 mm
Gewicht: 21 kg

Gevaar!

Geluid en vibratie

Geluidsdrukniveau LpA 83,5 dB (A)
Onzekerheid K. 3,0 dB
Geluidsvermogen LWA 96 dB (A)
Onzekerheid KWA 2,77 dB

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Trillingsemissiewaarde a_h = 2,643 ~m / s^2

Onzekerheid K = 1,5m / s^2

Langer werken moet omwille van hard lawaai en sterke trillingen worden vermeden.

NL

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
• Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werkken aan het toestel aan.
  Overbelast het toestel Niet.
  Laat het toestel indien nodig nazien.
  Schakel het toesteluit als het Niet wordt gebruikt.

Voorzichtig!

Restrisico's

Er blijven algtd restrisico's over ook al wordt dit elektrisch gereedschapaar behoren bediend. Volgende gevaren kunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Gehoorschade indien geen gpaste gehoor-beschermer worden gedragen.
2. Schade aan de gezondheid die voortvloeituit hand-arm-trillingen indien het toestel langzonder onderbreking worden gebruikt of Nietnaar behoren worden gehanteerd en onderhonden.

5. Vóor inbedrijfstelling

5.1 Assemblage van de componenten

Bij de levering zich enkele onderden gedemonteerd. De assemblage is eenvoudig uit te voeren, mits de volgende instructies in acht worden genomen.

Aanwijzing! Voor de assemblage en voor onderhoudswerkzaamheden heeft u de volgende extra gereedschappen nodig, die nicht bij de levering zichin inbegrepen:

• een olieopvangbak plat (voor olieverversing)
• een maatbeker 1 liter (bestand gegen olie/benzine)
• een jerrycan voor benzine
• een trechter (passend bij de vulopening van de tank)
  keukenrol (voort het afvegen van olie-/benzineresten; verworking aan het tankstation)
• een benzine-afzuigpomp (plastic uitvoering, verkrijgbaar in bouwmarkten)
• een oliekan met handpomp (verkrijgbaar in bouwmarktten)
  motorolie

Montage

1. Onderste en bovenste schuifbeugel (pos. 3) monteren zoals getoond in fig. 3a-3b.
2. De greed van de starttrekkabel (pos. 9) Zoals goetond in fig. 3c inhangen aan de daartoe voorziene haak.
3. De trekkabels met de meegeleverde kabelclip (pos. 10) Zoals getoond in fig. 3d fixeren aan de schuifbeugel.
4. Uitwerpklep (pos. 5a) met één hand optillen en de grasopvangzak (pos. 4a) inhangen zo-als getoond in fig. 4.

5.2 Instellen van de maaihoogte

Waarschuwing! Het verstellen van de maaihoogte mag alleen worden uitgevoerd bij afgezette motor.

• De maaihoogte worden centraal ingesteld met de verstelhendel voor de maaihoogte (fig. 7, pos. 8). Er können verschillende maaihoogtes worden ingesteld.
  Bedien de instelhendel en trek unde in de gewenste positie. Laat de hendel arrêteen.

6. Bediening

Aanwijizing!

De motor worden geleverd zonder benzine en olie. Daarom voor inbedrijfstelling absolut et olie en benzine erin gieten.

1. Controller het oliepeil (zie 7.2.1).
2. Gebruik voor het ingieten van benzine een trechter en maatbeker. Vergewis u ervan dat de benzine zuiver is.

Waarschuwing: Gebruik altijd alleen een veiligheidsjerrycan. Rook nicht bij het ingieten van benzine. Schakel de motor uit en LAST hem enkele minutes afkoelen, voordat u de tank vult met benzine.
3. Vergewis u ervan dat de ontstekingskabel is aangesloten aan de bougie.

NL

Veiligheidscontrole motorstart-/motorstophendel

Om een ongewild starten van de grasmaaier te vermijden en te garanderen dat motor en mes bij gevaar snel stoppen, is deze uitergerust met een motorstart-/motorstophendel (fig. 5a, pos. 1a). Deze moet geactiveerd worden (fig. 5b), voordat de grasmaaier worden gestart. Bij het loslaten van de motorstart-/motorstophendel要去这点erugkeren in zich uitgangspositie (fig. 5a).

Voordat u de motor start, moet u deleze procedureeermaalsuitvoeren om er zeker van te zich dathendel en trekkabels correct functioneren.

Herhaal deze test nog eens bij gestarte motor. Na loslaten van de motorstart-/motorstophendel moet de motor binnen enkele seconden stoppen. Is dit Niet het geval, wendl u dan tot de klantenservice.

Gevaar: Het maaimes roteert als de motor worden gestart.

6.1 Motor starten

1. Vergewis u ervan dat de ontstekingskabel is aangesloten aan de bougie.
2. Brandstofpomp (primer) (fig. 6, pos. 2) 3x indrukken. Bij warmgelopen motor kan dit punt wegvallen.
3. Ga ache ter de grasmaier staan. Activeer de motorstart-/stophendel (fig. 5b) met de ene hand. De andere hand aan de startergreep honden.
4. Start de motor met de omkeerstarter (fig. 1, pos. 9). Hiervoor de greedcpa. 10 tot 15 cm uittrekken (tot u een watstand voelt), dan met een flinke ruk maar u toe trekken. Mocht de motor Niet aanslaan, nog eens aan de greedp trekken.

Aanwijzing! De trekkabel Niet latentering springspringen.

Aanwijzing! Bij koel waar kan het vereist+zij om de startupgeringeermaals te herhalen.

Rijaandrijving

Rijhendel/Koppelingshendel (fig. 5a, pos. 1b): Als u deze hendel bedient (fig. 5c), worden de koppeling voor de rijzaandrijving gesloten en de grasmaier begint met lopende motor te rijden. Laat de rijhendel opijd los om de rijdende grasmaier te stoppen. Oefen het wegrijden en stoppen voordat u voor de eerste koer gras maait, tot u vertrouwd bent met het rijgedrag.

6.2 Instructies voor het juiste maaien

Gevaar!

Open de uitwerpklep nooit als de opvanginrichting worden leeggemaakt en de motor nog loopt. Het roterende mes kan verwondingen peroorzaken.

Maak de uitwerpklep en de grasopvangzak altijd zorgvuldig vast. Als u die wilt verwijden, moet u eerst de motor afzetten.

Zet voor alle instel-, onderhouds- en reparatiewerkzaamheden de motor af en wacht tot het mes Niet更是 draait. Trek de bougiesteker eraf.

Maaien

De motor is ontworpen voor de maaiselheid voor gras, voor het uitwerpen van gras in de opvangzak en voor een lange levensduur.

Maai enkel met een scherp en intact mes zodate grashalmen Niet ultrafelen en het gazon nicht geel worden.

Om een keurig maaipatroon te bereiken leidt u de maier in zorecht möglichke banen. De banen要去elkaar steeds overlappen met enkele centimeters zodate er geen stroken blijven staan.

De onderkant van het koetswerk van de maaier schoon honden en afgezet gras zeker verwijden. Afgezet materiaal bemoeilukt het starten, doet afbreuk aan de maakwaliteit en belemmert het uitwerpen van het gras.

Op hellingen moet de maiaabaan steeds dwars over de helling verlopen. Het weglijkden van de maaiier kan door schuin omhoog verplaatsen worden voorkomen. Kies de maaihoogte naargelang de werkelijkke lengte van het gras. Rijdt het gras in meerdere beurten af zodat het gras per beurt maximaal 4 cm korter worden gereden.

Voordat u controles van welke aard dan ook aan het mes uitvoert dient u de motor af te zetten. Denk eraan dat het mes na het afzetten van de motor nog enkele seconden blijft draaien. Probeer nooit het mes te stoppen. Controleer regelmatig of het mes correct bevestigd, in perfecte staat en goed geslepen is. Slijp of vervang het mes indien dit nicht het geval is. Indien het roterende mes een voorwerp raakt, de maaier uitschakenen en wachten tot het mes helemaal stilstaat. Cont

NL

roleer verrolgens de toestand van het mes en de meshouder. Als het mes beschadigd is, moet het worden verrangen.

6.3 Motor afzetten

Om de motor af te zetten LAST u de motorstart-/motorstophendel los (fig. 5a, pos. 1a). Trek de bougiestekker van de bougie af om te vermijden dat de motor start. Controleer voor het herstarten de trekkabel van de motorrem. Controleer of trekkabel juist is gemonteerd. Een geknakte of beschadigde stopkabel要去 worden verrangen.

6.4 Leegmaken van de grasopvangzak

Als de opvangzak gezuld is, dan worden het luchtdebiet hinter en de vulstandindicator (4b) ligt dicht gegen de opvangzak aan (fig. 13).Maak de opvangzak leeg en het uitwerpkanaal vrij. Gevaar! Alvorens de opvangzak erf te nemen de motor afzetten en wachten tot het maigereedschap tot stilstand is gekomen.

Om de opvangzak af te nemen tilt u met eén hand de uitwerpklep op en met de andere hand neemt u de opvangzak aan het handvatuit (fig.4). Overeenkomstig de veiligheidsvoorschriften valt de uitwerpklep bij het wegemen van de opvangzak dicht en sluit de achechterste uitwerpopening. Als waarbij grasresten in de opening blijven hangen, trekt u de maaier best ongeveer 1 m terug om het starten van de motor te vergemakkelijken.

Grasresten in het koetswerk van de maaier en op het werkgereedschap Niet met de hand of de voet verwijderen maar met de gegaste hulpmiddelen, b.v. borstel of handveger.

Om een goed opraapresultaat te bereiken dienen de opvangzak en vooral het net na gebruik van binnen te worden schoongemaakt.

Opvangzak enkel vasthaken als de motor afgezet is en het maagereedschap stilstaat.

Uitwerpklep met een hand optillen en met de andere hand de opvangzak aan het handvat vasthonden en van boven vasthaken.

7. Reiniging, onderhoud, opbergen, transport en bestellen van wisselstukken

Gevaar!

Werk nooit aan onderdelen van het ontste-kingssysteme waarop spanning staat en raak deze nooit verwijl de motor draait. Trek vór alle onderhoudswerkzaamheden de stekker van de ontstekingskabel van de bougie af. Voer nooit om het even welke werkzaamheden op het draaiende toestel uit. Werkzaamheden die Niet in deze handleiding beschreibenনঃen mogen enkel door een geautoriseerde vakwerkplaats worden uitgevoerd.

7.1 Reiniging

Het valt aan te raden om de maaier na elk gebruik grondig schoon te make. Vooral de onderkant en de mesdrager. Daarvoor Kantelt u de grasmaaier maar beneden door de schuifbeugel maar ache ter drukken.

Aanwijizing: Voordat u de grasmaaier Kantelt, moet u de brandstofank volledig leegmaken met een afzuigpomp. De grasmaaier mag Niet meer dan 90 graden worden gekanteld. Vuil en gras verwijdert u best meteen na het maaien. Vastgekoekte grasresten en vuil kuren het maaien moeilijker maken. Controller en het grasuitwerpkanaal vrij is van grasresten en verwijder die indien nodig. Maak de grasmaaier nooit schoon met een waterstraal of hagedrukreiniger. Zorg ervoor dat geen water binnen in het apparaatterecht kan komen. Agressieve reinigingsmiddelen zoals koudreinigers of wasbenzine mogen Niet worden gebruikt.

7.2 Onderhoud

Voor onderhoudsintervallen worden verwezen\ aar het bijgaande onderhoudsboekje Benzine.

Aanwijzing: Vervuild onderhoudsmateriaal, afgewerkte olien, vetten enz. maar een daartoe voorzi-en in Zamelpunt brengen.

7.2.1 Benzinemotor

Aanwijizing! Motor nooit zicher of met te weinig olie latent draaien. Dit kan ernstige schade aan de motor veroorzaken.

NL

Controle van het oliepeil

Grasmaier horizontal zetten. De oliemeetstaaf (fig. 9a, pos. 7) door hem maar links te draaien eraf schroeven en de meetstaaf afvegen. Meetstaaf waar tot aan de aanslag in de vulopening steken, maar Niet erin schroeven. Meetstaaf eruit trekken, horizontaal houden en het oliepeil aflezen. Het oliepeil要去 zich:tussen max. en min. marking van de oliemeetstaaf (fig. 9b) bevinden.

Olieverversing

Het valt aan te bevelen om de motorolie te verversen bij uitgeschakelde, maar nog warme motor.

1. Vergewis u ervan dat de vangkorf is neergehangen.
2. Maak de benzinetank leeg met een afzuigpomp en laat de motor zo lang draaien, tot deresterende benzine is verbruikt.
3. Zete een olieopvangbak naast de grasmaaier.
4. Open de olievulplug (pos. 7) en=kantel de maaiier 90^ opzij.
5. Door de geopende olievulplug stroomt de warme olie in de opvangbak.
6. Nadat de oude olie eruit is gelopen zet u de grasmaier weeerrechtop.
7. Verse motorolie ingieten tot de bovenste markering van de oliemeetstaaf is bereikt.
8. Let op! Oliemeetstaaf voor het controeren van het oliepeil Niet erin draaien, maar slechts tot aan de schroefdraad erin steken.
9. U moet afgewerkte olie verwerken volgens de geldende voerschriften.

7.2.2 Mes

Laat het mes om veiligheidsredenen alleen door een geautoriseerde vakwerkplaats slijpen, uittbalanceren en monteren. Om een optimal werkresultaat te bereiken valt het aan te bevelen om het mes eenmaal peraar te laten controleren.

Vervangen van het mes (fig. 8)

Bij het verrangen van het maagereedschap mo- gen alleen originele onderdelen worden gezruikt.

De kenmerking van het mes要去 overeenstemmen met het in de onderdelenlijst opgegeven nummer.

Nooit een ander mes monteren.

Beschadigde messen

Mocht het mes ondanks alle voorzichtigheid in aanraking�n gekomen met een hindernis, meteen de motor afzetten en de bougiestekker eraf trekken.

Grasmaieraar nachacterkantelen en mes contro- leren op beschadiging. Beschadigde of verbogen messen moeten worden verrangen. Nooit een verbogen mes weehrrechtbuigen.Nooit met een verbogen of sterk versleten mes werken,want datveroorzaakt trillingen en kan verdere beschadigin gen van de maaier tot gevolg hebben.

Waarschuwing! Er bestaat verwondingsgevaar als er met een beschadigd mes worden gewerkt.

7.2.3 Wielassen en wielnaven

Wielassen en wielhaven要去en eenmaal per seizoen worden ingevet.

Daarvoor neemt u de wielkappen met een schroevendraaier eraf en draait u de bevestigingssschroeven van de wielen los.

7.2.4 Onderhoud en instelling van de trekkabels

De trekkabels regelmatig oliën en controlleren of ze gemakkelijk bewegen.

7.2.5 Onderhoud van het luchtfilter (fig. 10)

Door verontreinigde luchtfilters neemt het mot-
torvermogen af, odomat er te weinig lucht waar de
carburateur worden geleid. Bij zeer stoffige lucht
moet het luchtfilter vaker worden gecontrolereid.
Luchtfilter nooit reinigen met benzine of brandba-
re oplosmiddelen. Luchtfilter alleen reinigen met
perslucht of door uitkloppen.

7.2.6 Onderhoud van de bougie

1. Reinig de bougie met een koperdraadborstel. 2. Trek de bougiestekker (fig.11, pos. A) erat

2. Verwijder de bougie met een bougiesleutel.

3. De montage gebeurt in omgekeerde volgorde.

7.2.7 Controle van de V-riem

Verwijder het mes zoals beschreiben onder 7.2.2. Om de V-riem te controlleren要去 u de afdekking (fig. 12, pos. 5b) verwijdenen.

7.2.8 Reparatie

Vergewis u er na een reparatie of onderhoudsbeur vt van dat alle veiligheidstechnische onderdelen aangebrachte en in fouloze staat+zijn.

Delen die verwondingen können veroorzaken,要去en voor andere personen en kinderen ontoegankelijk worden bewaard.

Aanwijzing! Volgens de wet productaansprakelijkheid zijn wij nicht aansprakelijk voor schade als gevolg van ondeskundige reparatie, of als bij onderdelen geen originele of door ons vrijgeveen delen worden gezruikt. Wij zijn evenmin

NL

aansprakelijk voor schade die te wijten is aan ondeskundige reparaties. Laat reparaties uitvoeren door de klantendienst of door een geauthoriseerdevakman. Dit geldt ook voor toebehoren.

7.2.9 Werktijden

Gelieve wat betreft de werkelijkden de van kracht zijnde wettelijkbepalingen in acht te nemen, die vanplaats tot plaats konnen verschillen.

7.3 Voorbereiding voor het opbergen van de grasmaier

Waarschuwing! Verwijder de benzine Niet in gesloten ruimtes, in de buurt van vuur ofijdens het roken. Gasdampen hunnExplosies of brand verooorzaken.

1. Maak de benzinetank leeg met een afzuiq-pomp.
2. Start de motor en LAST hem draaien, tot deresterende benzine is verbruikt.
3. Ververs de olie telkens aan het einde van het seizoen.
4. Verwijder de bougie. Giet met een oliekan ca. 20 ml olie in de cilinder. Trek de startergrep langzaam aan, zodate olie de cilinder binnen beschermt. Schroef de bougie weer erin.
5. Maak de koelribben van de cilinder en het huis schoon.
6. Maak het hele apparaat schoon om de lak te beschermen.
7. Bewaar het apparaat op een goed verluchtete plaats.

7.4 Voorbereiding van de grasmaier voor het transport

Waarschuwing! Verwijder de benzine Niet in gesloten ruimtes, in de buurt van vuur ofijdens het roken. Gasdampen konnen explosies of brand veroorzaken.

1. Maak de benzinetank leeg met een afzuiq-pomp.
2. Laat de motor zo lang lopen, tot al de resterende benzine verbruikt is.
3. Tap de motorolie af uit de warme motor.
4. Haal de bougiestekker van de bougie.
5. Maak de koelribben van de cilinder en het huis schoon.
6. Hang de startkabel aan de haak (fig. 3c)uit. Maak de in fig. 3a getoonde verbinding links en rechts aan de schuigbeugel los en klap de bovenste schuifbeugel maar beneden. Let er

aar bij op dat de trekkabels bij het omklappen Niet worden geknikt.

1. Wikkel enkele lagen golfkarton:tussen de bo- venste en onderste schuifbeugel en de motor, om schuren te voorkomen.
2. Zorg ervoor dat de lading voldoende is beveilig, om beschadigingen en verwondingen door weglijk denijdens het rijden te verhinderen.

7.5 Verbruiksmaterialiaal, slijtagematerialiaal en onderdelen

Onderdelen, verbruiks- en slijtagematerialien zoals bijv. motorolie, V-riemen, bougies, luchtfilter-element, benzinefilter, batterijen of messen vallen nicht onder de garantie van het apparaat.

7.6 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
- Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstofkringloop worden terugveoerd. Het toestel en+zijn accessoires bestaanuit diverse materialien, zoals b.v. metaal en kunststof. Defecte toestellen horen Niet thus in het huisvuil. Om zich van het toestel maar behorent te ontdoen dient het maar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

NL

9. Foutopsoring

Waarschuwing: eerst de motor afzetten en de bougiestekker aftrekken voordat onderhouds- of justeerwerkzaamheden worden uitgevoerd.

Waarschuwing: als de motor na een justering of herstelling enkele minuten gedraaid heeft, denk eraan dat de uitlaat en andere onderden warm+zijn. Dus Niet aanraken om brandwonden te voorkomen.

Storing	Mogelijk oorzaak	Verhulpen
Verticuteerder loopt onrustig of vibreert hevig	- Schroeven los - Mes zich los - Onbalans van het mes	- Schroeven controleren - Bevestiging van het mes controle-ren - Mes verwangen
Motor draait Niet	- motorstart-/motorstophendel nicht gedrukt - Gashendel in verkeerde stand (indi-en voorhanden) - Bougie defect - Brandstoftank leeg - Brandstofpomp (Primer) nicht geac-tiveerd (indien voorhanden)	- Motorstart-/motorstophendel druk-ken - Instelling controleren (indien voor-handen) - Bougie verwangen - Brandstof ingieten - Brandstofpomp (Primer) activeren (indien voorhanden)
Motor draait onre-gelmatig	- Luchtfilter verruild - Bougie verruild	- Luchtfilter schoonmaken - Bougie reinigen
Het gazon worden geel, maaipatroon onregelmatig	- Mes bot - Maaihoogte te gelding - Motortoeren te gelding	- Mes slijpen - Correcte maaihoogte afstellen - Gashendel op max. zetten (indien voorhanden)
Gras worden nichtঀ behoren uitgewor-pen	- Motortoeren te gelding - Maaihoogte te laag - Mes versleten - Grasopvangzak verstocht gereakt	- Gashendelঀ de stand max.brengen - Correct afstellen - Mes verwangen - Grasopvangzak leegmaken

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeelelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekencing mee honden dat bij dit product de volgende delen onderhevig zijn aan een slijtag door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig+zijn als verbruiksmaterialien.

Categorie	Voorbeeld
Slijtstukken*	Luchtfilter, bowdenkabels, opvangkorf, banden, rijkoppeling
Verbruiksmateriaal/verbruiksstukken*	Mes
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is u iets opgevallen voordat het defect zich voordeed (symptom voór het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptom)? Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant,
onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaatECHTER ooit
niet waar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via
het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievoorwaarden zijnuitsluitend gericht aan de gebruikers, d.w.z.natuurlijke personen die dit product nicht in het kader van hun ambachtelijke noch van een andere zichstandige activiteit wilpen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn neue apparaten toezegt in aanvulling tot de wettelijkke garantie. Uw wettelijkke garantieclaims blijven onaangetast door ze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nuew apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een material- of productiefout, en is maar onsze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de verran-ging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming Niet ontworpen zichoor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijke of industrielle bedrijven werden ingezet of aan een daarmee gewiek te stellen belasting werk blootgesteld.

1. Van onsè garantie zichn uitgesloten:

2. Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

3. Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

4. Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natururlijke slijtage.

5. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemakt. Het indieren van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling ofervanging van het apparaat leidt Niet tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatseuitvoeren van een serviceactiviteit.

6. Gelieve om een garantieclaim in te dieren het defecte apparaat aan te melden onder: www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennenuitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of neuen apparaat terug.

Uiteraard staan wij ook tot u diest om, mits betaling van de kosten, defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuart u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterialiaal en ontbrekende onderdelen worden verwezenaar de beperkingen van deze garantie conform de service-informatie van deze handeiding.

E

Índice de Contents
