GEBRUIKSAANWIJZING FP260 CONRAD

Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertalng inbegren, Voorbehonden. Reproductions van welke aard dan ook, bijvoorbeced fotokopie, microverfilming of de registatie in elektronische gegevensverwerkingssapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.

Deze gebruksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en utrusting voorbehonden.

Deze gebruiksaanwijzing hoor bij dit product. Er staan belangrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar.Deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

De fingerprintmodule dient als personlijk toegangssystem voor uitenlopende toepassingen.

Het maakt de contrôle van diverse systemen via de uneke vingerafdruk van maximaal 25 bevoegde personen möglichk.

Met de module worden de vingerafdruk ingelezen en bij overeenkomst met een bevoegd personowt een potentiaalvrije schakeluitgang geactiveerd.

In de fingerprintmodule können maximaal 25 vingerafdrukken geprogrammeerd en gewist/veranderd worden.

De module worden door een gelijskspanningsbron van 12 V of een wisselspanningsbron van 8 V verzorgd. De schakeluitgang mag max. met 35 VDC/AC en 3 A worden belast.

Machines die gevaarlijk zijn voor leven en goed mogen Niet met de module worden geschakeld.

De leesmodule kan in een standard inbouw-elektroninstallatiedoos, of m.b.v. de meegeleverde montagering, ook als opbouw worden gemonteerd. Beide modules要去en voldoende gegen indringend water (regen) of dauw worden beschermd. Deoodzakelijkke veiligheidsvoorschriften met betrekking tot de veiligheidsafstand tot aanraakgevaarlijke spanningen/leidingen要去en in acht worden genomen.

Een série interfac (RS232) voor aansluiting aan een PC is aanwezig. Hiermee kan de verbinding worden aangemaaakt met de meegeleverde FP260 PC-software.

Het complete product mag nicht gewijzigd of omgebouwd worden! De veiligheidsvoorschriften dieren absolut in acht te worden genomen!

Veiligheidsvoorschriften en risico's

Lees voor ingebruikneming de volledige gebruiksaanwijzing door, deze bevat belanggrijke aanwijzingen voor het juiste gebruik.

• Bij schade veroorzaakt door het Niet in acht nemen van de gebruiksaanwijzing, verwalt hetrecht op garantie! Voor verrolgschade die hieruit ontstaat, zich wij Niet aansprakelijk!
• Wij hunen Niet aansprakelijk worden gesteld voor materiaèle schade of personlijk letsel als gezolg van ondeskundig gebruik of het Nietin acheft nemen van de veiligheidsvoorschriften! In dergelijk gevallenervaltelkeaanspraak op garantie.
• Dit product is geen spelgoed en dient buiten bereik van kinderen gehonden te worden.
• Deze module is CE-goedgekeurd en voldoet aan de betreffende Europese richtlijnen.
• Het apparaat mag alleen door een vakman worden geinstalleerd.

Montage en aansluiting

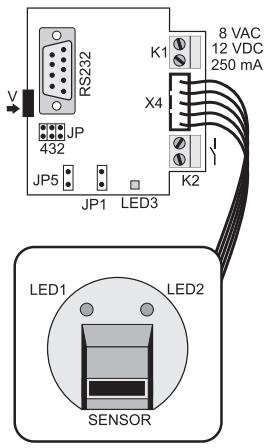

De module worden complèt opgebouwd geleverd en要去 alleen met de verbindingskabel „X4“ aan elkaar worden gestoken (let hierbij op de richting-inslutneuzen). Voor het programmeren要去 afdek-kap van de analyse-eenheid door Licht drukken op de zijdelings aangebrachte vergrendeling (V), weg-genomen worden.

Let er bij de inbouw op, dat de analy-se-eenheid, die de beiden jumpers „JP1" en „JP5" bevat, voor vreemde Personen Niet vrij toegankelijk is (b.v. door lokale scheiding m.b.v. een wand),,ondat deze voor het wissen en teachen van de fingerprints worden gezruikt.

De jumpers „JP2“, „JP3“ en „JP4“ mogen nicht overbrugd worden en er mogen geen aansluitingen worden aangebracht (productieansluiting).

Monteer de beiden printplaten op de door u beoogde plaatsen. De afstand:tussen de analyse-eenheid en de sensoreenheid mag maximaal 50~cm bedragen. Een verlenging is nicht toegestaan!

De fingerprintmodule kan b.v. direct een deuropener aansturen. Sluit de deuropener etc. aan de beiden klemmen van de potenialvrije schakeluitgang „K2" (sluitcontact) aan.

Draai de schroeven met een passende schroevendraier voorzichtig vast.

Verbindt de fingerprintmodule met een geschikte spanningsbron. Een geschikte spanningsbron levert een stabiele uitgangsspanning van 8 VAC of 12 VDC bij 250mA min.

Sluit de spanningsbron in stroomloze toestand aan de schroefklem „K1“ aan. Draai de schroeven met een passende schroevendraaier voorzigtig vast.

De polariteit is hierbij nicht van belang. Controller nogmaals alle stekker- en schroeferbindingen op vaste montage.

De fingerprintmodule is nu klaar voor gebruik.

Ingebruikneming

Verwijder de stekkerverbindingsbrug bij jumper „JP1" en „JP5".

Na succesvolle inbouw en montage van de fingerprintmodule kan de stroomverzorging van de analyse-eenheid ingeschakeld worden.

De individatoren „LED1“, „LED2“ en „LED3“ beginnen te branden. Na ca. 10 s doof „LED3“. Tijdens deze starttijd worden het systeme intern gecontroleerd. De fingerprintmodule is maar voor gebruik.

Teachen van de bevoegde vingerafdrukken

Gebruik voor de teach- en controprocedure alkijd bezelfde vinger (de wijsvinger is het meest geschikt) en positioneer deze op bezelfde wijze op het midden van de sensor, waarat het teutschen anders Niet wordt geaccepteer. Voer de bedienstappen zonder langere pauzes uit; de procedure wordt anders automatisch onderbroken of genexeerd, of het apparaat kan alleen nog door een hardware-reset (zie gelijknamige paragraaf) weein de normale bedrijfsmodus worden teruggezet (bescherming gegen manipulatie).

Algemene aanwijzingen!

Verandert de LED-toestand zich bij het teachen of inlezen van een vinger Niet, beweeg de vinger dan opnieuw over de sensor.

Het toevalige dubbel knipperen van „LED1“ en „LED2“ zonder uw tussenkomst, is systeemaft-hankelijk en heeft geen invloed op het functioneren.

Master-fingerprint

Vórdat u de verschlende bevoegde Personen „inleest“,要去 eerst een master-vingerafrduk worden vastgelegd. Latere teachprocedures können alleen met de master-vingerafrduk worden ingeleid. De eerste ingelezen vingerafrduk worden automatisch als master vastgelegd.

Voor het teachen van de master-vingerafdruk gaat u als volgt te werk:

1. Bedrijfspanning aan „K1“ leggen (indien nog nicht uitgevoerd); „LED1“ en „LED2“要去en branden!
2. Steek de stekkerverbindingsbrug op jumper „JP1“ Na ca. 10 s dooft „LED2“ gaat uit en „LED3“ begint te branden.
3. Positioneer de gewenste vinger zoals afgebeeld tot dediepte-aanslag in de sensorbehuizing.
4. Ga met de vinger gelijkmatig over de sensor. De vinger moet waar bijlicht worden aangedrukt, zodate hij de beiden metaalstroken aan de onder- en de bovenzijde van de sensor tegelijk raakt. Dit proces mag Niet langer of korter duren dan ong. 1 seconde. Als de vingerafdruk metsucces werd gelezen, dan dooft"LED1" en gaat "LED2" branden.
5. Positioneerdezelfdevingeropniewtot die diepte-aanslagin de sensorbehuizing.
6. Trek uw vinger gelijkmatig over de sensor. Deze procedure dient nicht korter of langer dan ca. 1 seconde teijken. Werd de tweede fingerprint succesvol ingelezen, dat brandt naast "LED2" ook de lichtdiode "LED1".
7. Positioneer bezelfde vinger voor deerde keer tot de diepte-aanslag in de sensorbehuizing.
8. Trek uw vinger gelijkmatig over de sensor. Deze procedure dient Niet korter of langer dan ca. 1 seconde te+zijn. Werd de derde fingerprint succesvol ingelezen, dan doven „LED1" en „LED2". Deze knipperen daarna nog kort.
9. Na ca. 2 s begint, LED2" te branden.
10. Verwijder de stekkerverbindingsbrug bij jumper „JP1“. Na ca. 30 s is uw informatie berekend en versleuteld. „LED1“ en „LED2“ beginnen te branden. De master-teachprocedure is nu afgesloten.

Controleer nu, of de leeseenheid uw mastervinger herkent. Leg hiervoar de zojuist geteache mastervinger tot aan de diepte-aanslag in de sensorbehuizing op de sensor. De "LED2" dooft hierbij. Trek uw vinger gelijkmatig over de sensor. "LED1" dooft ook. Na ca. 1 s sluit het relais ca. 2 s lang. Daarna branden "LED1" en "LED2" wee.

Herkent de eenheid de mastervinger niet bij de eerste of tweede poging (geen hoorbaar klikken van het relais), wis dan de gevevens van de module zoals bij „Wissen van ingelezen vingerafdukken" beschreiben en herhaal de teachprocedure „Master fingerprint".

Gebruikers-fingerprint

Om een neue gebruikers-fingerprint te konnen teachen,要去erd de master-fingerprint succesvol worden herkend.

Na het succesvolle inlezen van de master-vingerafdruk (gedeelte „A”), hunnen alle andere gebruikers-fingerprints na elkaar worden geprogrammeerd (gedeelte „B").

A Voor het herkennen van de master-vingerafdruk gaat u als volgt te werk:

1. Steek de stekkerverbinderingsbrug op jumper „JP1“ Na ca. 10 s dooft „LED1“ und „LED3“begint te branden.
2. Positioneer de „mastervinger“ zoals aufgebeeld tot de diepte-aanslag in de sensorbehuizing.
3. Trek uw vinger gelijkmatig over de sensor. Deze procedure dient nicht korter of langer dan ca. 1 Seconde te zich. Werd de master-fingerprint succesvol ingelezen, dan dooft de lichtdiode "LED2" en "LED1" knippert kort. Daarna begint "LED1" wee te branden om de gereedheid voor het teachen van verdere gebruiker-fingerprints wee te gezven.

B Voor het teutschen van de gebruikers-vingerafdrukken gaat u als volgt te werk:

1. Positioneer de gewenste vinger zoals aufgebeeld tot de diepte-aanslag in de sensorbehuzing.
2. Trek uw vinger gelijkmatig over de sensor. Deze procedureClient nicht korter of langer dan 1 seconde te zich. Werd de fingerprint succesvol ingelezen, dan dooft ,LED1" en ,LED2" begint te branden.
3. Positioneerdezelfdevingeropniewtot die diepte-aanslagin de sensorbehuzing.
4. Trek uw vinger gelijkmatig over de sensor. Deze procedureClient Niet korter of langer dan 1 seconde te+zijn.Werd de tweede fingerprint succesvol ingelezen, dan branden "LED1" en "LED2".
5. Positioneer bezelfde vinger voor deerde keer tot de diepte-aanslag in de sensorbehuzing.
6. Trek uw vinger gelijkmatig over de sensor. Werd de derde fingerprint succesvol ingelezen, dan doven „LED1" en „LED2". Deze knipperen daarna nog kort. Dit bevestigt het correcte inlezen.
7. Na ca. 2 s begint „LED1" te branden.

Voer deze procedure vanaf gedeelte, B" punct 1 - 7 voor alle overige nog te teachen personen UIT.

1. Verwijder de stekkerverbindingsbrug bij jumper „JP1“. Na ca. 30 s is uw informatie berekend en versleuteld. „LED1“ en „LED2“ beginnen te branden. De gebruikers-teachprocedure is nu afgesloten. Het apparatus is nu maar voor gebruik. De afdekkap van de analyse-eenheid要去onder worden gemonteerd.

Werd de teachprocedure door een 5-voudig dubbel knipperen van „LED1“ en „LED2“ beindig, dan is het datageheugen vol. Er kan geen andere vingerafdruk meer worden geteached.

Vergeet na het afsluiten van de teachprocedure nooit de stekkerverbindingsbrug bij jumper „JP1" te verwijderen.

Bediening

In de normale bedrijfsmodusmightdebeide jumpers 1^ en 5^ Niet overbrugd zijn.

De bereits lichtdioden "LED1" en "LED2" branden (de contrôle-indicator "LED3" is in deze modusuit).

Voor het bedieren gaat u als volgt te werk:

1. Positioneer de gewenste vinger zoals gewoonlijk tot de diepte-aanslag in de sensorbehuizing _LED2" dooft.
2. Trek uw vinger gelijkmatig over de sensor. Deze procedure dient Niet korter of langer dan ca. 1 seconde te+zijn. LED1 dooft direct daarna.
3. Werd een fingerprint herkend, dan wordt het schakelcontact voor de duur van ca. 2 s geactiveerd.
4. _LED1" en _LED2" branden weeR.
5. De module is gereed voor de volgende herkenning.

Foutmelding van LED1 en LED2 / vingerafdruk werk Niet herkend

Werd bij het lezen de vingerafdruk nicht herkend (onvoldoende data), dan dooft de indicator „LED2". Dooft na een herhaalde poging „LED1" nog steeds Niet (onvoldoende data), dan worden dit aangegeven na maximaal 10 s door drie keer knipperen van „LED1" en „LED2".

De oorzaak kan een te snel of een te langzaam inlezen, een onbevoegde vingerafdruk of een scheef ingelezen vingerafdruk+zijn. Reinig eventueel het sensoroppervlak met een zachtte, antiistatische doeck. Herhaal de inleesprocedure, wanner de beiden indicatoren (.LED1" en .LED2") waar branden.

Een kort flikkeren van „LED1“ en „LED2“ tijdens het normale bedrijf is系统的empflichelijk en wijst Niet op een defect (b.v. loszittend contact e.d.).

Wissen van de ingelezen vingerafdukken

De ingelezen vingerafdrukken können alleen compleet worden gewist. Afzonderlijk wissen is nicht mogelijk.

Voor het wissen van alle vingerafdrukken (ook master) gaat u als volgt te werk:

• Verwijder eventuele alle jumpers van de hoofdprintplaat.
• Zet de stekerverbindingsbrug op jumper „JP5" en wacht ca. 20 seconden tot de indicator „LED2" brandt
• Pas nadezitijd+zijn alle ingelezen fingerprints gewist.
• Verwijder de stekkerverbindingsbrug bij jumper „JP5". De module kan met neue fingerprints worden geprogrammeerd.

Hardware-reset

Tonen de LEDs „LED1“ en „LED2“ geen reactie bij aanraking van de sensor, veroorzaakt door invloeden van buitenaf zoals spanningspieken, foulieve bediening of het Niet afnemen van jumpers, dan要去 de bedrijfsspanning bij de klem „K1“ voor de duur van 20 s worden onderbroken.

De geteachte fingerprint-gegevens blijven behouden.

RS232-interface / PC-software

De vingerprintmodule beschikt over een seriële interface. Hiermee kan via een 9-polige 1:1 RS232 kabel (connector) een dataverbinding worden gemaakt met een PC. Hiertoe worden de FP260 PC-software meegeleverd. Deze stelt een groot+aantal andere functies ter beschikking voor een gemakkelijker bedieren van het systemen en voor het beheer van de

Leest u hiertoe ook de handleiding, die zich bevindt op de FP260 software-CD.

Afvoer

Oude elektronische apparaten bevatten waardevolle materialen en behoren nicht in het huisvuil. Indien het apparaat onbruikbaar is geworden, dient het in overeenstemming met de geldende wettelijke voorschriften te worden afgevoerd. Afvoer via het huisvuil is Niet toe-gestaan.

Technische gegevens

Bedrijfsspanning 12 VDC/8VAC
Stroomverbruik max. 180mA stand-by ca. 20mA
Mogelijkke fingerprints (afhankelijk van de grootte) ... 15-25 (incl. master)
Schakelvermogen,relais 35 VAC/DC/3A
Schakeltijd, relais ca. 2s
Leidingslengte verbindskabel ca. 50 cm
Interface RS232
Gewicht (zonder montage-adapter) ca. 105g
Afmetingen meeteenheid
(LxBxH): ong.60 mm x 54 mm x 33 mm
Afmetingen leeseenheid
(LxBxH): ong. 80mm× 80mm× 48mm
