BEDIENUNGSANLEITUNG FP260 CONRAD

These Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen den schriftlichen Genehmigung des Herausgebers Nachdruck, auch auszugweisige, verboten.

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Best.-Nr. / Item-No. / No de commande / Bestnr.:

751633

These Bedienungsanleitung gehört zu dieser Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie theses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bestimmungsgemäße Verwendung

Das Fingerprintmodul dient als personliches Zugangssystem für entsprechlichste Anwendungen.

Es ermöglicht die Kontrolle zu diversen Systemen über den einzigartigen Fingerabdruck von bis zu 25 berechtigten Personen.

Uber das Modul wird der Fingerabdruck eingeisen und bei Übereinstimmung mit einem der berechtigten Personen ein potentialfreier Schaltausgang aktiviert.

Im Fingerprintmodul konnen bis zu 25 Fingerabrücke einprogrammiert und gelöscht/geändert werden. Versorgt wird das Modul über eine Gleichspannungsquelle von 12 V oder eine Wechselspannungsquelle von 8 V.

Der Schaltausgang darf max. mit 35 VDC/AC und 3 A belastet werden.

Es dürfen keine Maschinen oder Geräte mit dem Modul geschaltet werden, die eine Gefährdung für Leib und Leben darstellen.

Das Lesemodul ist zum Einbau in eine Standard-Unterputz-Elektro-Installationsdose oder unter Verwendung des beiliegenden Montagerings auch Aufputz montierbar. Beide Module sind vor eindringendem Wasser (Regen) oder Betauung ausreichend zu schützen. Die erforderlichen Sicherheitsvorschriften bezüglich Sicherheitsabstand zu berühungsgefährlichen Spannungen/Leitern sind zu beachten.

Eine serielle Schnittstelle (RS232) zum Anschluss an einen PC ist vorhanden. Mit dieser kann die Verbindung zu der mitgelieferten FP260 PC-Software hergestellt werden.

Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Die Sicherheitshinweise sind unbedingt zu beachten!

Sicherheits- und Gefahrenhinweise

Lesen Sieittevor Inbetriebnahme die komplette Anleitung durch, sie enthalt wichtige Hinweise zum korrekten Betrieb.

• Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine Haftung!
• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitschinweise verursicht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch.
• Dieses Gerät ist kein Spielzeug und gehört nicht in Kinderhände.
• Das Modul ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien
• Das Gerätarf nur vom Fachmann installiert werden.

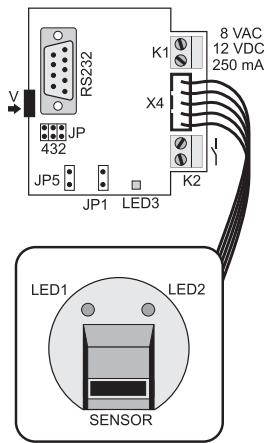

Montage und Anschluss

Das Modul wird komplett aufgebaut gefelfert und muss nur über das Verbindungskabel „X4“ zusammengeckt werden (Richtungs-Rastrasen beachten). Zur Programmierung muss die Abdeckhaube der Auswerte einheit durch leichtes drücken an der seitlich angebrachten Verriegelung (V), abgenommen werden.

Achten Sie beim Einbau darauf, dass die Auswerteinheit, welche die beiden Jumper „JP1" und „JP5" enthalt, für Fremdpersonen nicht zuganglich ist (z.B. ortliche Trennung durch eine Wand), da diese zur Lösung und zum Einlernen der Fingersprints besteht wird.

Die Jumper „JP2“, „JP3“ und „JP4“ führen nicht überbrücken werden und es führen keinerlei Anschlüsse angebracht werden (Produktionsanschluss).

Montieren Sie die beiden Einheiten an die von Ihn vorgesehenen Stellen. Der Abstand zwischen Auswerteeinheit und Sensoreinheit beträgt maximal 50 cm. Eine Veränderung ist nicht zulässig!

Das Fingerprintmodul kann z. B. direkt einen Türoffner ansteuern. Schließen Sie den Türoffner etc. an die beiden Klemmen des potentialfreien Schaltausganges „K2" (Schließkontakt) an.

Ziehen Sie die Schrauben mit einem passenden Schraubendreher vorsichtig fest.

Verbinden Sie das Fingerprintmodul mit einer geeigneten Spannungssquelle. Eine geeignete Spannungssquelle liefert eine stabile Ausgangsspannung von 8 VAC oder 12 VDC bei 250mA min.

Schlieben Sie die Spanningsquelle im stromlosen Zustand an die Schraubklemme „K1" an. Ziehen Sie die Schrauben mit einem passenden Schraubendreher vorsichtig fest.

Die Polarität muss damit nicht beachtet werden. Kontrollieren Sie nochmals alle Steck- und Schraubverbindungen auf festen Sitz.

Das Fingerprintmodul ist einsatzbereit.

Inbetriebnahme

Entfernen Sie die Steckbrücke an Jumper „JP1" und „JP5".

Nach erfolglicher Montage und Anschluss des Fingerprintmodulus kann jetzt die Stromversorgung der Auswerteinheit eingeschaltet werden.

Die Anzeigen „LED1“, „LED2“ und „LED3“ beginnen zu leuchten. Nach ca. 10 s erlischt „LED3".

Während dieser Startzeit wird das System intern überprüft. Das Fingerprintmodul ist einsatzbereit.

Einlernen der zu berechtigenden Fingerabdrücke

Verwenden Sie für den Lern- und Überprüfungsvorgang immer den selbst Finger (der Zeigefinger ist am besten geeignet) und positionieren Sie Ihn in gleicher Weise, mittig über dem Sensor, da sonst das Einlernen nicht akzeptiert wird. Führten Sie alle Bedienschritte ohne langere Pausen durch; ansonsten wird der Vorgang automatisch unterbrochen, ignoriert oder das Gerät kann nur durch einen Hardware-Reset (siehe gleichnamigen Beschreibungspunkt) wieder in den normalen Betriebsmodus zurückgesetzt werden (Manipulationsschutz).

Allgemeine Hinweise!

Ändert sich beim Einlernen oder Einlesen eines Fingers der LED-Zustand nicht,ziehen Sie den Finger erneut über den Sensor.

Ein zufälliges Doppelblinken der „LED1“ und „LED2“, ohne Ihr zutun, ist systembedingt und hat keinen Einfluss auf die Funktion.

Master-Fingerprint

Bevor Sie die verschiedene zugangsberechtigten Personen einlernen, muss erst ein Master-Fingerabdruck festgelegt werden. Spätere Lernprozeduren können nur mit dem Master-Fingerabdruck eingeleitet werden. Der erst eingelernte Fingerabdruck wird automatisch als Master festgelegt.

Zum Einlernen des Master-Fingerabdruckes gehen Sie wie folgt vor:

1. Betriebsspannung an „K1“ anlagen (falls noch nicht erfolgt); „LED1“ und „LED2“ müssen leuchten!
2. Stecken Sie die Steckbrücke auf Jumper „JP1“. Nach ca. 10 s erlischt „LED2“ und „LED3“ beginnnt zu leuchten.
3. Positionieren Sie den gewünschten Finger wie abgebildet bis zum Tiefenanschlag im Sensorgehause.
4. Ziehen Sie den Finger gleichmäßig über den Sensor Heraus. Der Finger muss damit leicht angedrückt werden, so dass er die beiden Metallstreifen am oberen und am unteren Ende des Sensors gleichzeitig berührt. Dieser Vorgang sollte nicht kürzer oder länger als ca. 1 Sekunde sein. Wurde der Fingerprint erfolgreich eingelesen, erlischt „LED1" und „LED2" beginnnt zu leuchten.
5. Positionieren Sie erneut den selben Finger bis zum Tiefenanschlag im Sensorgehäuse.
6. Ziehen Sie den Finger gleichmäßig über den Sensor Heraus. Diese Vorgang sollte nicht kürzer oder länger als ca. 1 Sekunde sein. Werde der 2. Fingerprint erfolgreich eingelesen, leuchtet zusätzlich zu „LED2" die Leuchtdiode „LED1".
7. Positionieren Sie ein drittes mal denSELben Finger bis zum Tiefenanschlag im Sensorgehause.
8. Ziehen Sie den Finger gleichmäßig über den Sensor Heraus. Diese Vorgang sollte nicht kürzer oder länger als ca. 1 Sekunde sein. Werde der 3. Fingerprint erfolgreich eingelesen, erlischt "LED1" und "LED2". Diese blinken noch mals kurz auf.
9. Nach ca. 2 s beginn „LED2" zu leuchten.
10. Ziehen Sie die Steckbrücke von Jumper „JP1“ ab. Nach ca. 30 s sind ihre Informationen berechnet und verschlüsselt. „LED1“ und „LED2“ beginnen zu leuchten. Die Master-Lernprozedur ist abgeschlossen.

Überprüfen Sie nun, ob die Leseeinheit ihren Master-Finger erkennt. Legen Sie dazu ihren soeben ein-gelernten Master-Finger bis zum Tiefenanschlag in das Sensorgehäuse auf den Sensor. Die „LED2“ erlischt damit. Ziehen Sie den Finger gleichmäßiger Heraus. „LED1“ erlischt ebenfalls. Nach ca. 1 s zieht das Relais für ca. 2 s an. Danach leuchtens „LED1“ und „LED2“ wieder.

Solle the Einheit den Masterfinger nicht beim 1. oder 2. Versuch erkennen (kein hörbares klichen des Relais), löschen Sie die Daten des Modus wie in Punkt „Löschen der eingelesenen Fingerabrücke" beschrieben und wiederholen Sie die Einlemprozeder „Master Fingerprint".

Benutzer-Fingerprint

Um einen neuen Benutzer-Fingerprint einlernen zu konnen, muss erst der Master-Fingerprint erfolgreich erkannt werden.

Nach dem Master-Fingerabdruck erfolgreich erkannt wurde (Abschnitt „A”), können alle weiteren Benutzer-Fingerprints nacheinander programmiert werden (Abschnitt „B").

A Zum Erkennen des Master-Fingerabdruckes gehen Sie wie folgt vor:

1. Stecken Sie die Steckbrücke auf Jumper „JP1". Nach ca. 10 s erlischt „LED1" und „LED3" beginnnt zu leuchten.

2. Positionieren Sie den „Master-Finger“ wie abgebildet bis zum Tiefenanschlag im Sensorgehäuse.

3. Ziehen Sie den Finger gleichmäßig über den Sensor Heraus. Diese Vorgang soll nicht kürzer oder länger als ca. 1 Sekunde sein. Werde der Master-Fingerprint erfolgreich eingegeben, erlischt die Leuchtdiode „LED2" und „LED1" blinkt kurz auf. Daraufhin beginnt "LED1" zu leuchten, um die Bereitschaft für das Einlernen weiterer Benutzer-Fingerprints anzuzeigen.

B Zum Einlernen der Benutzer-Fingerabdrücke gehen Sie wie folgt vor:

1. Positionieren Sie den gewünschten Finger wie abgebildet bis zum Tiefenanschlag in das Sensor-gehäuse.
2. Ziehen Sie den Finger gleichmäßig über den Sensor Heraus. Dieser Vorgang sollte nicht kürzer oder länger als 1 Sekunde sein. Werde der Fingerprint erfolgreich eingegeben, erlischt „LED1“ und „LED2“ beginnnt zu leuchtten.
3. Positionieren Sie erneut denSELben Finger bis zum Tiefenanschlag im Sensorgehause.
4. Ziehen Sie den Finger gleichmäßig über den Sensor Heraus. Dieser Vorgang sollte nicht kürzer oder länger als 1 Sekunde sein. Wurde der 2. Fingerprint erfolgreich eingegeben, leuchtet "LED1" und "LED2".
5. Positionieren Sie ein drittes mal den selbst Finger bis zum Tiefenanschlag im Sensorgehäuse.
6. Ziehen Sie den Finger gleichmäßig über den Sensor hereaus. Werde der 3. Fingerprint erfolgreich eingelesen, erlischt „LED1" und „LED2". Diese blinken nochmals kurz auf. Dies bestätigt Ohnen das korrekte Einlesen.
7. Nach ca. 2 s beginn „LED1" zu leuchten.

Führer Sie diese Prozedur ab Abschnitt „B“ Punkt 1 - 7 für alle weiteren einzulernenden Personen durch.

1. Ziehen Sie die Steckbrücke von Jumper „JP1" ab. Nach ca. 30 s sind ihre Informationen berechnet und verschlüsselt. „LED1" und „LED2" beginnen zu leuchten. Die Benutzer-Lemprozeder ist abgeschlossen. Das Gerät ist betriebsbereit. Die Abdeckhaube der Auswerteinheit ist wieder anzubRING.

Wird der Einlernvorgang durch ein 5-faches Doppelblinken von „LED1" und „LED2" quittiert, so ist der Daten Speicher voll. Es kann kein weiterer Fingerabdruck eingel ernt werden.

Vergessen Sie niemals nach Abschluss des Lernvorganges die Steckbrücke von Jumper „JP1" abzuziehen.

Bedienung

Im normalen Betriebsmodus)durren die beiden Jumper 1^a und JP5" nicht gesteckt sein.

Die beiden Leuchtdioden „LED1“ und „LED2“ leuchten (die Kontroll-Anzeige „LED3“ ist in this modus aus).

Zur Bedienung gehen Sie wie folgt vor:

1. Setzen Sie den entsprechenden Finger wie gewohnt bis zum Tiefenanschlag in das Sensorgehäuse „LED2" verlischt.
2. Ziehen Sie den Finger gleichmäßig über den Sensor herself. Dieser Vorgang sollte nicht kürzer oder länger als ca. 1 Sekunde sein. „LED1" verlischt unmittelbar danach.
3. Werde ein Fingerprint erfolgreich erkannt, wird der Schaltkontakt für ca. 2 s aktiviert.
4. .LED1" und .LED2" leuchten wieder.
5. Das Modul ist für die{nachste Erkennung bereit.

Fehlermeldung der LED1 und LED2 / Fingerabdruck wurde nicht erkannt

Wurde bei einem Leseversuch der Fingerabdruck nicht erkannt (ungenügd Daten), erlischt nur die Anzeige „LED2". Bringt ein nochmaliger Leseversuch die „LED1" nicht zum verlösen (ungenügd Daten), signalisiert dies nach spätestens 10 s ein 3-maliges Blinken von „LED1" und „LED2".

Als Ursache kann ein zu schmelles oder zu langsames Einlesen, ein unberechtigter Fingerabdruck oder ein schief eingelesener Fingerabdruck sein. Reinigen Sie ggf. die Sensorfläche mit einem weichen, anti-statischen Tuch.

Wiederholen Sie den Einsevorgang erneut, wenn beiden Anzeigen ("LED1" und "LED2") wieder leuchten.

Ein kurzes Flackern der „LED1“ und „LED2“ während des Normalbetriebs ist systembedingt und weist keinen Defekt (z.B. Wackelkontakt o.a.) auf.

Löschen der eingelesenen Fingerabdrücke

Die eingelesenen FINGERPRINTS können nur gesamt gelöscht werden. Einzelne Löschungen sind nicht möglich.

Zum Löschen aller Fingerprints (auch Master) gehen Sie wie folgt vor:

• Entfermen Sie ggf. alle Jumper von der Haupt-Platine.
• Setzen Sie die Steckbrücke auf Jumper „JP5" und warten ca. 20 Sekunden bis die Anzeige „LED2" aufleuchtet.
• Erst nach dieser Zeit sind alle eingeleenen Fingereprints gelöscht.
• Ziehen Sie die Steckbrücke von Jumper „JP5" ab. Das Modul kann mit neuen Fingerprints programmiert werden.

Hardware-Reset

Zeigen die LED's „LED1“ und „LED2“ keinerlei Reaktion auf eine Berührung des Sensors, hervorgerufen durch Fremdeinflüsse wie Spannungsspitzen, Fehlbedienung oder vergessenes abziehen von Jumpern, ist die Betriebsspannung an der Klemme „K1“ für 20 s zu unterbrechen.

Die eingelernten Fingerprint-Daten bleiben erhalten.

RS232-Schnittstelle / PC-Software

Das Fingerprintmodul besitz eine serielle Schnittstelle. Über diese kann mittels eines 9-poligen 1:1 RS232 Kabel (Stecker-Buchse) eine Datenverbindung zu einem PC hergestellt werden. Hierfür wird die FP260 PC-Software mitgeliefert. Diese stellt eine Vielzahl von weiteren Funktionen zur erleichterten Bedienung des Systems und zur Verwaltung der FINGERprints zur Verfugung.

Bitte loses sie hierzu die sich auf der FP260 Software CD befindende Anleitung.

Entsorgung

Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie das Gerät gemäß den geltenden gesetzlichen

Vorschriften bei ihren communalen Sammelstellen. Eine Entsorgung über den Hausmüll ist untersagt.

Technische Daten

Betriebsspannung 12 VDC/8VAC

Stromaufnahme max. 180 mA, Stand-By ca. 20 mA

Mögliche Fingerprints (je nach Groß) 15-25 (inkl. Master)

Schaltleistung, Relais 35 V AC/DC / 3 A

Schaltzeit, Relais. ca. 2s

Leitungslänge Verbindungskabel ca. 50 cm

Schnittstelle. RS232

Masse (ohne Montage-Adapter) ca. 105g

Abmessungen Auswerteeinheit

Abmessungen Leseinheit
