GEBRUIKSAANWIJZING C3-1800 BEGLEC

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

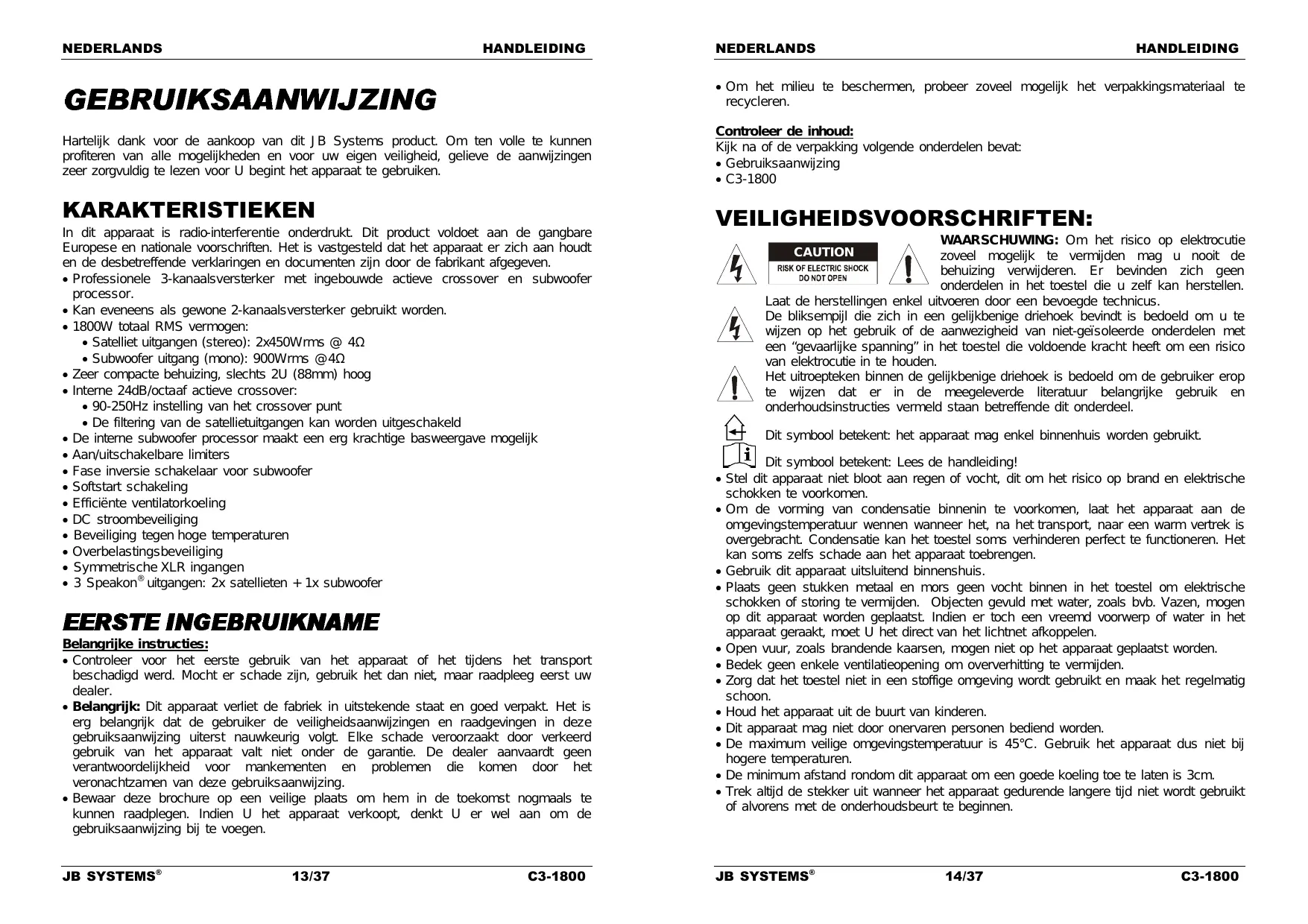

90-250Hz (24dB/oct. Linkwitz Riley) 770mV 20 kΩ (sym) / 10kΩ (asym) >90dB >500 Ventilateur à 2 vitesses XLR symétrique Speakon AC230V / 50Hz 483x473x88 (19"/2U) 24kg Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d’emploi de notre site Web: www.beglec.com JB SYSTEMS® 12/37 C3-1800 NEDERLANDS HANDLEIDING NEDERLANDS HANDLEIDING Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren. Hartelijk dank voor de aankoop van dit JB Systems product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken. KARAKTERISTIEKEN In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven. Professionele 3-kanaalsversterker met ingebouwde actieve crossover en subwoofer processor. Kan eveneens als gewone 2-kanaalsversterker gebruikt worden. 1800W totaal RMS vermogen: Satelliet uitgangen (stereo): 2x450Wrms @ 4Ω Subwoofer uitgang (mono): 900Wrms @4Ω Zeer compacte behuizing, slechts 2U (88mm) hoog Interne 24dB/octaaf actieve crossover: 90-250Hz instelling van het crossover punt De filtering van de satellietuitgangen kan worden uitgeschakeld De interne subwoofer processor maakt een erg krachtige basweergave mogelijk Aan/uitschakelbare limiters Fase inversie schakelaar voor subwoofer Softstart schakeling Efficiënte ventilatorkoeling DC stroombeveiliging Beveiliging tegen hoge temperaturen Overbelastingsbeveiliging Symmetrische XLR ingangen 3 Speakon® uitgangen: 2x satellieten + 1x subwoofer Belangrijke instructies: Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer. Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing. Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen. JB SYSTEMS® 13/37 C3-1800 Controleer de inhoud: Kijk na of de verpakking volgende onderdelen bevat: Gebruiksaanwijzing C3-1800 VEILIGHEIDSVOORSCHRIFTEN: WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus. De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden. Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel. CAUTION Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt. Dit symbool betekent: Lees de handleiding! Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen. Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat toebrengen. Gebruik dit apparaat uitsluitend binnenshuis. Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten gevuld met water, zoals bvb. Vazen, mogen op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen. Open vuur, zoals brandende kaarsen, mogen niet op het apparaat geplaatst worden. Bedek geen enkele ventilatieopening om oververhitting te vermijden. Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon. Houd het apparaat uit de buurt van kinderen. Dit apparaat mag niet door onervaren personen bediend worden. De maximum veilige omgevingstemperatuur is 45°C. Gebruik het apparaat dus niet bij hogere temperaturen. De minimum afstand rondom dit apparaat om een goede koeling toe te laten is 3cm. Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens met de onderhoudsbeurt te beginnen. JB SYSTEMS® 14/37 C3-1800 NEDERLANDS HANDLEIDING De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid. Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel. Het stopcontact zal steeds vrij toegankelijk blijven zodat de stroomkabel op elk moment kan worden uitgetrokken. De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is. Laat de elektrische draad nooit in contact komen met andere draden. Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat niet volledig van het lichtnet gescheiden! Volgens de veiligheidsvoorschriften moet deze installatie geaard worden. Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker moeten worden onderhouden. Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken. Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie. Gebruik best de originele verpakking als het toestel vervoerd moet worden. Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen. INSTALLATIEVOORSCHRIFTEN: Plaats dit apparaat in een goed geventileerde ruimte waar het niet blootgesteld is aan hoge temperaturen of vocht. Het plaatsen en het gebruik van dit apparaat gedurende een lange periode in de nabijheid warmtebronnen zoals versterkers, spots, enz. zal zijn werking beïnvloeden. Dit apparaat kan in een 19” kast gemonteerd worden. Monteer de behuizing door middel van de 4 montageopeningen op de frontplaat. Gebruik hiervoor bouten van de juiste dikte! (deze zijn niet inbegrepen) Probeer sterke schokken en vibraties tijdens het transport zo veel mogelijk te vermijden. Zorg, bij inbouw in een vaste installatie of flightcase, voor een goede ventilatie om de warmte optimaal te kunnen afvoeren. Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werking soms verhinderen. NEDERLANDS HANDLEIDING AANSLUITINGEN Zet steeds eerst het apparaat uit alvorens de bekabeling te veranderen. Voor signaalingangen raden wij u aan XLR kabels te gebruiken van goede kwaliteit om een uitstekende geluidskwaliteit te verzekeren. Gebruik bijvoorbeeld JB kabels met bestelcode: 7-0061 (XLR/XLR L=1m) of 7-0063 (XLR/XLR L=5m). Voor de klankkasten moet

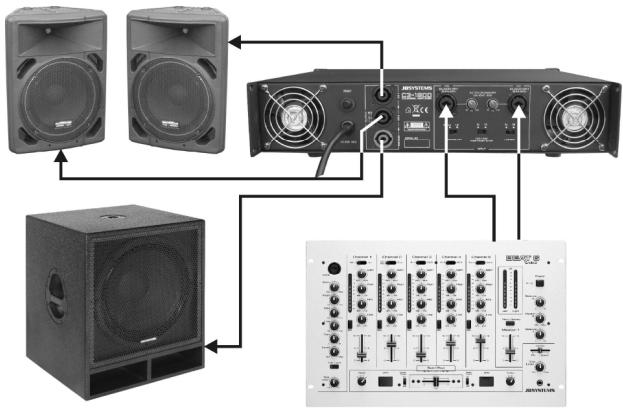

Speakon® uitgangen gebruiken. Gepaste kabels zijn bijvoorbeeld JB met bestelcode: 2-0505 (L=5m) of 2-0510 (L=10m). Op de afbeelding ziet U één van de mogelijke installatie opgebouwd rond de C3-1800. FUNCTIES (VOORZIJDE) Reinig het toestel met een zacht, lichtjes bevochtigd doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

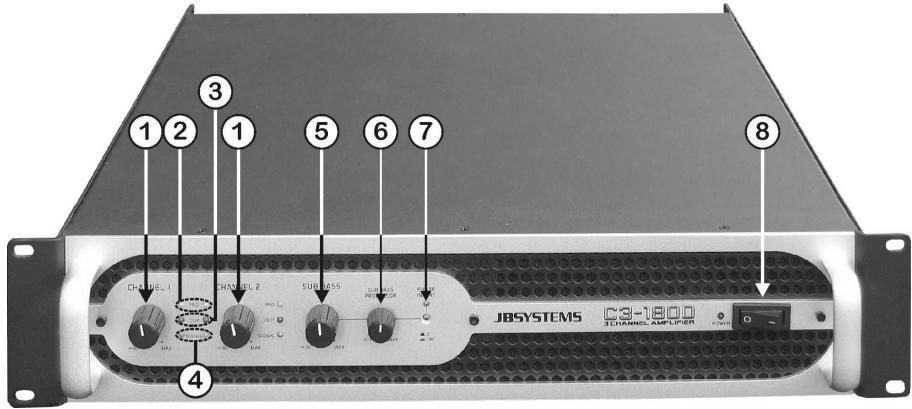

1. GAIN REGELING VOOR SATELLIETEN: deze potentiometers worden gebruikt om de

geluidssterkte van de versterker voor de satelliet uitgangen te regelen. Elk kanaal heeft zijn eigen regeling. U kunt deze potentiometers gebruiken om het maximum geluidsniveau van uw installatie in te stellen: Draai beide knoppen op de versterker naar links (1). Zet wat muziek op en controleer of de VU meters van uw mengtafel op 0dB staan. (de rode zone gaat af en toe aan) Zet de Master uitgang van uw mengtafel op maximum. Open de Gain potentiometers van de versterker (1) tot wanneer u het maximaal gewenste geluidsniveau bereikt. JB SYSTEMS® JB SYSTEMS® ONDERHOUD 15/37 C3-1800 16/37 C3-1800 NEDERLANDS

HANDLEIDING Let er op dat niemand aan de Gain regelingen van de versterker kan komen. U hebt net het maximum geluidsniveau ingesteld dat de DJ kan behalen. Uw buren zullen blij zijn… (de DJ in sommige gevallen misschien niet ) PROTECT LED: de protect LED is aan wanneer de luidsprekers ontkoppeld zijn van de versterker. Dit kan zich voordoen in de volgende gevallen: Gedurende de eerste seconden nadat u de versterker heeft aangezet. Wanneer de temperatuur van de eindtrap te hoog wordt. In het geval van een technisch defect: DC beveiliging! Terwijl u de versterker uit zet gaat de “protect led” soms een korte periode aan. CLIP LED: gaat aan, net voor het maximum distorsie vrije uitgangsniveau van de versterker is behaald. De clip leds mogen af en toe even aan gaan maar mogen zeker niet gedurende langere periodes aanblijven. In dat geval moet u zeker het uitgangsniveau verminderen! SIGNAL LED: Deze groene LED geeft aan dat er muziek aan de ingang gedetecteerd werd. SUB BASS GAIN REGELING: Deze potentiometer wordt gebruikt om de gevoeligheid van de subwoofer versterker af te regelen. Draai het volume van deze knop stilaan hoger tot U een mooie balans tussen de satellieten en de subwoofer bekomt. U stelt dit in volgens uw eigen smaak. SUB PROCESSOR: regelt het volume van het lage frequentiesignaal, geproduceerd door de basprocessor (van nul tot maximum) De afstelling hangt af van de toepassing en kan aangepast worden naar uw eigen smaak. Belangrijk: de basprocessor moet in alle voorzichtigheid gebruikt worden om schade aan de luidsprekers te voorkomen. De meeste kleine en goedkope subwoofers zijn niet in staat om de lage frequenties die door deze processor gegenereerd worden te verwerken. PHASE INVERT switch: Soms zijn de geleiders van de sub woofer omgekeerd met een slechte geluidskwaliteit en een gebrek aan bassen tot gevolg. Dit is net het tegenovergestelde van wat men wil bekomen! Dit kan echter gecorrigeerd worden door de (+) en (-) polen van de bekabeling om te keren of... door op de PHASE INVERT toets te drukken! Druk op de phase invert toets (omkeren van de fase) en vergelijk het resultaat in beide posities. De positie met de meeste basweergave is de juiste! NETSCHAKELAAR: wordt gebruikt om de versterker aan en uit te zetten. Enkele seconden nadat u de versterker hebt aangezet is hij klaar voor gebruik. FUNCTIES JB SYSTEMS® (ACHTERZIJDE) 17/37 C3-1800 NEDERLANDS HANDLEIDING

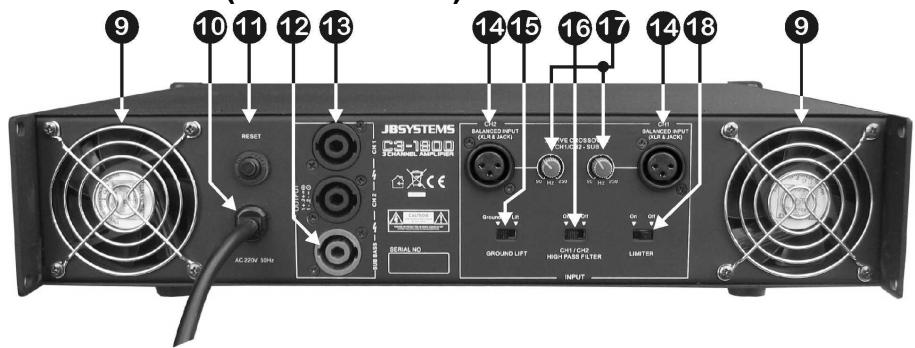

9. VENTILATOR & VENTILATIEOPENINGEN: tijdens zijn werking produceert de

versterker hitte die moet weggedreven worden. De ventilatoren in de versterker moeten de warmte op een zo efficiënt mogelijke manier kunnen evacueren. Daarom is het zeer belangrijk om geen enkele ventilatieopening af te dekken aangezien dit een oververhitting kan veroorzaken.

10. NETAANSLUITING: Zodra alle audiokabels werden aangesloten kan U deze kabel

met het stopcontact verbinden.

11. RESET toets: Deze versterker is met een automatische zekering uitgerust. Als deze in

werking zou treden dan volstaat het om even op de knop te drukken om de zekering terug klaar te maken.

12. SUBWOOFER UITGANG: gebruik deze Speakon® compatibele aansluiting om uw

subwoofer aan te sluiten. Zie het hoofdstuk “verbindingen” om te leren welke kabels u moet gebruiken. De bedrading van deze aansluiting is als volgt: POS(+) = Speakon aansluiting PIN1+ and PIN2+ NEG(-) = Speakon aansluiting PIN1- and PIN213. SATELLIET UITGANGEN: gebruik deze Speakon® compatibele aansluitingen om uw klankkasten aan te sluiten. Zie het hoofdstuk “verbindingen” om te leren welke kabels u moet gebruiken. De bedrading van deze aansluitingen is als volgt:

14. XLR ingangen: U kunt deze gebalanceerde ingangen

verbinden met gebalanceerde en niet-gebalanceerde line geluidsbronnen (bvb: DJ mengtafel): Gebalanceerde bron: gebruik gebalanceerde XLR/XLR geluidskabels van goede kwaliteit. bvb: JB Systems 7-0061 (XLR/XLR L=1m) of 7-0063 (XLR/XLR L=5m) Bedrading van de XLR aansluiting: PIN1: GND PIN2: pos+ PIN3: neg-. Ongebalanceerde bron: gebruik XLR/cinch geluidskabels van goede kwaliteit. bvb: JB Systems 2-0445 (XLR/cinch L=1.5m)

15. GROUND LIFT schakelaar: In sommige gevallen kunnen storende brom geluiden zich

voordoen die te wijten zijn aan een aardingslus van uw installatie. Door de “ground lift” schakelaar in de positie “lift” te zetten breekt u deze lus tussen de versterker aarding en de chassis aarding van de andere componenten van uw installatie. Het resultaat hiervan is dat de bromgeluiden verdwijnen.

16. HIGH PASS FILTER switch: Met deze schakelaar kunnen de hoogdoorlaat filters

worden aan/uitgeschakeld. Als U kleine satelliet luidsprekers gebruikt dan raden we U ten zeerste aan om de “High pass filter” in de ON positie te zetten zodat er geen lage frequenties naar deze kleine luidsprekers gaan. Bij het gebruik van grotere satellieten (bvb. 15”) zet U de schakelaar best op OFF om het geluid voller te laten klinken. C3-1800 gebruikt als 2-kanaalsversterker: Je kan deze schakelaar ook op een andere wijze gebruiken: de C3-1800 kan ook als een gewone 2-kanaalsversterker gebruikt worden. Plaats de “high pass filter” schakelaar in OFF positie, sluit 2 luidsprekers aan op de satellietuitgangen (13) en gebruik de subwoofer uitgang(12) niet. Vergeet echter niet om de “sub bass gainregeling” (5) dicht te zetten.

17. X-OVER FREQ. control: (controle van de cross-over frequentie) Regelt de

afsnijfrequentie van de actieve filter. Deze cross-over frequentie kan ingesteld worden tussen 90 en 250Hz. U kan deze instelling uitvoeren tijdens het weergeven van de muziek. Regel de filter af tot dat het geluid optimaal klinkt. Voor de meeste sub woofers ligt de beste keuze tussen 90Hz en 150Hz. JB SYSTEMS® 18/37 C3-1800 NEDERLANDS HANDLEIDING

18. LIMITER schakelaar: Deze versterker beschikt over interne limiters om de versterker

en de aangesloten luidsprekers beter te beschermen. We raden U ten zeerste aan om de limiters steeds te gebruiken. Enkel bij gebruik van externe limiters of als U een ervaren gebruiker bent kan U de limiters eventueel uitschakelen. EIGENSCHAPPEN Vermogen satellietuitgangen @ 4Ω Vermogen satellietuitgangen @ 8Ω Vermogen subwoofer uitgang @ 4Ω Vermogen subwoofer uitgang @ 8Ω Frequentiebereik (+/-0.5dB) Actievecrossover Ingangsgevoeligheid Ingangsimpedantie S/R verhouding Dempingsfactor Koeling Ingangen Uitgangen Voeding Afmetingen (mm) Gewicht 2x 450Wrms 2x 300Wrms 1x 900Wrms 1x 600Wrms
